初中九年级物理《作图题》专题训练

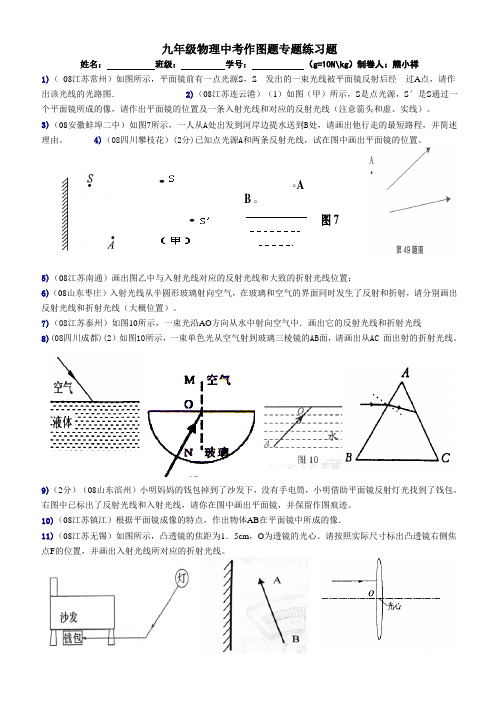

AB图7九年级物理中考作图题专题练习题姓名：班级：学号：（g=10N\kg）制卷人：熊小祥1)（08江苏常州）如图所示，平面镜前有一点光源S，S 发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．2)（08江苏连云港）（1）如图（甲）所示，S是点光源，S′是S通过一个平面镜所成的像，请作出平面镜的位置及一条入射光线和对应的反射光线（注意箭头和虚、实线）。

3)（08安徽蚌埠二中）如图7所示，一人从A处出发到河岸边提水送到B处，请画出他行走的最短路程，并简述理由。

4)（08四川攀枝花）(2分)已知点光源A和两条反射光线，试在图中画出平面镜的位置。

5)（08江苏南通）画出图乙中与入射光线对应的反射光线和大致的折射光线位置；6)（08山东枣庄）入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）。

7)（08江苏泰州）如图10所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线8)(08四川成都)(2）如图10所示，一束单色光从空气射到玻璃三棱镜的AB面，请画出从AC 面出射的折射光线。

9)（2分）（08山东滨州）小明妈妈的钱包掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包。

右图中已标出了反射光线和入射光线，请你在图中画出平面镜，并保留作图痕迹。

10)（08江苏镇江）根据平面镜成像的特点，作出物体AB在平面镜中所成的像．11)（08江苏无锡）如图所示，凸透镜的焦距为1．5cm，O为透镜的光心。

请按照实际尺寸标出凸透镜右侧焦点F的位置，并画出入射光线所对应的折射光线。

12)（08四川自贡）在下面左图中，已知入射光线，画出通过透镜后的折射光线。

13)（08江苏扬州）如图12所示，OO’为凸透镜的主光轴，S’为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光禄图。

作图题一．作图题1．作图题：（1）如图1所示，一个物体在压力F的作用下静止在竖直墙面上，请作出该物体在竖直方向上所受力的示意图.(2）如图2所示,重10N的排球离开手后仍在空中继续飞行.不考虑空气阻力，请在图中画出排球的受力示意图。

（3）如图3所示，小木块从斜面上A处由静止滑下,经过水平木板表面上的B处,最终停在C处。

画出木块在B处时水平方向的受力示意图.2．按要求完成下列作图题.如图所示,已知入射光线，请画出其对应的折射光线。

第2题图第3题图3．按要求完成下列作图题（1）如图1所示,放在斜面上的静止的物体，请作出该物体所受力的示意图。

（2)如图2所示，重100N的均匀木棒AB在细绳拉力作用下保持静止。

请你画出木棒所受重力和所受拉力的力臂的示意图。

4．作图题：（1)光与镜面成30°角射在平面镜上，如图1所示，请画出反射光线并标出反射角的大小；(2）在图2中画出入射光线经透镜后折射后的光线;（3）在探究平面镜成像实验中，小明在白纸上记下了两支蜡烛的位置，如图3所示，A、B分别表示两支蜡烛，请画出该同学在S处看到蜡烛在平面镜中所成像的光路图。

（保留作图痕迹）5．（1）在如第题图1中，A是平面镜,B是镜前人眼位置，C是人眼睛在平面镜前看到的烛焰像上的一点。

根据平面镜成像的特点作出像点C对应的物点D,并完成眼睛看到C的光路图(画一条入射光线和对应的反射光线即可）.（2）在第题图2的虚线方框内，画上适当的电器元件，与框外的电磁铁和开关组成一个电路，使此电路在开关S闭合后能够：①改变电磁铁磁性的强弱;②使小磁针静止时方向如图中所示。

然后再根据小磁针的指向在图中画出电磁铁的N、S极。

（3)如第题图3所示为水位自动控制电路所需的基本器材，请在图上用铅（钢）笔线将它们连接成水位自动控制电路。

要求当水箱内水位还没有达到金属板A的高度时，工作电路中绿灯亮、电动机工作，表示水箱在加水；当水位升高到金属板A时（通常水中含水量有杂质，是导体）电动机停止工作,红灯亮。

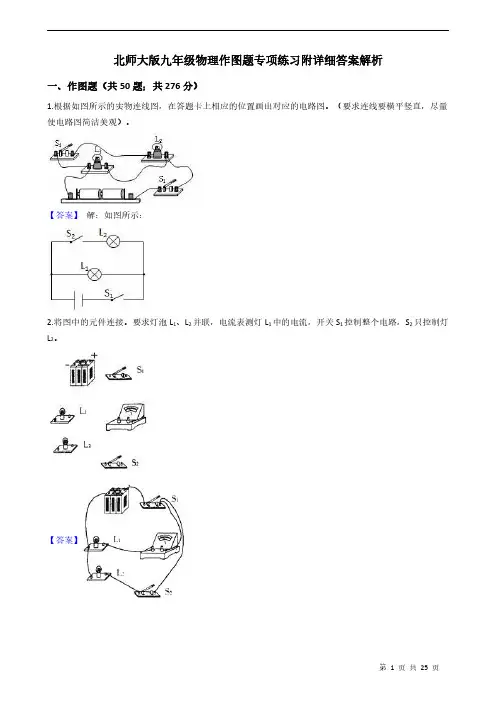

北师大版九年级物理作图题专项练习附详细答案解析一、作图题（共50题；共276分）1.根据如图所示的实物连线图，在答题卡上相应的位置画出对应的电路图。

（要求连线要横平竖直，尽量使电路图简洁美观）。

【答案】解：如图所示：2.将图中的元件连接。

要求灯泡L1、L2并联，电流表测灯L1中的电流，开关S1控制整个电路，S2只控制灯L2。

【答案】3.根据如下电路实物图，画出对应的电路图。

【答案】解:如图所示:4.请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．【答案】解：如图所示：5.根据图14中所示的实物连接图，在方框内画出电路图。

【答案】6.如图，在螺线管上方用弹簧悬挂一根条形磁铁。

闭合开关S后，弹簧的伸长量减小，请在图中括号内分别标出螺线管A的N、S极和电源的+、-极。

【答案】解：如图所示：7.小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整．【答案】解：如图所示：8.如图L1、L2是相同的两个灯泡，要求：开关闭合两灯同时亮，断开两灯同时灭，且开关闭合后A1的示数大于A2示数，连接实物图【答案】解：如图所示：9.请在图中用笔画线代替导线连接电路。

要求：两灯并联，开关S同时控制两盏灯泡。

【答案】解：如图所示：10.请根据图甲电路图，连接好图乙实物电路．【答案】解：如图所示：11.根据电路图连接实物图。

【答案】解：如图所示：12.根据下列电路图连接实物图连接．【答案】解:如图所示:13.标出小磁针的N、S极及磁感线的方向。

【答案】解：如图所示：14.在实验室，小明连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图，并标明L1和L2。

【答案】解：15.图甲为一种测定油箱内油量的装置，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量．当油箱中的油量减少时，浮子就会带动滑杆使电流表的示数变小．现将电流表换成电压表，请用乙图设计一个电路，使油箱中的油量消耗到最少时，电压表的示数减小到零．【答案】解：使滑动变阻器的上半部分电阻与R0串联，电压表并联在R两端，如下图所示：16.如图所示，它是“测量小灯泡电阻”实验的电路连接实物图，请在右边画出它的电路图。

九年级物理《家庭电路》作图题专练（各版本均适用，后附答案）1、用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。

2、请用笔画线代替导线在下图中连接家庭电路。

要求：开关控制灯泡，三孔插座直接接入电路。

3、图甲所示是家庭中常用的一种插线板.小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.4、如图所示，请将下列元件连接成符合安全用电要求的家庭电路。

5、高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。

青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。

其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻很小，可忽略不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。

请在虚线框内画出符合实际的电路图。

6、请在如图中用笔画线代替导线，将可以调节亮度的台灯和一个三孔插座接入电路。

7、如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。

8、小明对卫生间内的换气扇和照明灯的电路进行了如下改造；控制它们工作的有两个开关，换气扇工作时照明灯一定发光，照明灯发光时换气扇可以不工作，如图的虚线框内已画出了所连接的电源，请你接着完成这部分电路的电路图(换气扇用电动机符号表示)9、如图是已经正确连接好的家庭电路中的一部分，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。

请根据所学知识，用笔画线将剩余的部分补充完整。

10、如图所示粗黑线框内有：三孔插座、两孔插座、开关和指示灯。

开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，如图为示意图，请完成剩余部分的接线。

初三物理中考复习作图题专项训练一、光学作图题:1.画出图中的入射或反射光线并标出前两个图中的反射角的大小.2.一束太阳光与水平地面成30°夹角 , 现欲使这束太阳光竖直的射向井底,请在图中准确画出这平面镜的位置.(要求标明法线以及平面镜与水平地面的夹角)3.画出下图中的反射、折射光路.4.完成下图中光线通过各玻璃砖的光路.5.完成图中光线通过各透镜前或后的光路.6.在下图的方框内填入恰当的透镜.7.根据平面镜成像的特点,画出下列物体在平面镜中的像.8.如图 ,有一光源 S 放在平面镜前 ,经平面镜得到两条反射光线,请用作图法找出光源 S 的位置 ,并作出它的像 S′ .9.如下图一 ,发光点 S 射向平面镜的光线中有两条光线的反射光线是 AB 和 CD, 请在图中画出平面镜的位置 .10.如上图二 ,S 为平面镜 MN 前的一个点光源,请画出通过 A 点的反射光线.11.如上图三 ,S 是一发光点 ,S′是它在平面镜中的像,SA 是 S 发出的一条光线,请画出平面镜 ,并作出 SA 经平面镜的反射光线.12.如图， AB 物体在平面镜中成像后 ,眼位于镜前 E 处 , 作图说明要使眼睛看不到平面镜中的像，应该把镜的哪一部分挡住 .二、作力的图示:1.如图 ,拉力 F=15N, 画出物体 A 受到的重力G 的图示 .(滑轮重及摩擦不计)2.小车重 6N, 受到跟水平方向成30°角斜向右上方的拉力F＝ 4N 的作用 ,画出此二力的图示 .3.一个重为20N 的气球 ,在空中匀速下降.请在图中画出气球所受重力的图示.4.在水中上浮的小球重为 10N,受到的浮力为 15N, 在图中用力的图示法把这两个力都表示出来 .5.物体 A 重 20N,静止放在斜面上 ,它对斜面的压力为 15N.用力的图示法把物体的重力和物体对斜面的压力表示出来 .6.在图中用力的图示法画出在斜面上滚动的重为5N 的小球受到的重力.7.用力的图示法作出重为 10N 的物体放在水平桌面上的受力图 .8.重为 10N 的物体在大小为20N 的力 F 作用下 ,紧贴在竖直的墙壁上不动.在图中作出物体所受重力的图示和物体对墙壁压力的图示.9.用 5N 的力把一个 0.4kg 的物体托起紧贴在天花板上 .试画出这个物体对天花板的压力的图示 .(g 取 10N/kg)10.用细线悬挂一个质量为0.5kg 的小球 ,使其在空中摆动.在图中画出小球摆到A 点是受到的重力和悬线对它施加的4N 的拉力的图示 .11.我国自行研制成功发射的“长征 3 号”火箭起飞推动力为3× 106N,请在图上按所给的标度画出火箭受到的推力图示.12.有一个重为 10N 的小球 ,用细绳挂在竖直的墙壁上 ,用力的图示法在图中画出小球所受到的重力的图示 .三、杠杆与滑轮:1.如图 ,杠杆 OAB 受到两个力的作用,O 为杠杆的支点 ,在图中画出F1、F2的力臂 .2.用图中所示的道钉撬撬道钉 ,要使作用在 A 点的力最小 ,那么力 F 应沿哪个方向 ? 在图中画出力 F 及其力臂 .3.要求用一个最小的力 F,使图中的杠杆处于平衡状态 ,请画出这个力的示意图 ,并标明它的力臂 .4.画出图中用起子开汽水瓶盖时的杠杆支点、阻力、阴力臂及动力臂.5.如图的弯曲杠杆 A 端吊一重物 G.要想在 B 端加一最小的力 F,使 AO 保持水平平衡 .试画出此力的方向和力臂 .6.如图 ABC 为一弯曲的轻杆可绕 A 点转动 ,重为 10N 的物体用绳挂在 AB 杆上 . 在 C 点作用一个力 F,使轻杆平衡 .请在图中画出 :(1)绳对杆的拉力的图示 ,并用字母T 表示 .(2)要使作用在 C 点的力 F 最小 ,请分别用字母 F、L 表示出 F 的方向和力臂 .7.如图为一动滑轮.请画出支点O、重力 G 和拉力 F 的力臂 .8.如图 ,重物 G=80N, 绳子最多只能承受30N 的拉力 ,为了将重物顺利地提升,在图上画出绳子的正确绕法.9.要用最小的力将汽车拉动,试完成绳子的绕法.10.按要求作图 :11.不计滑轮自重 ,要想站在地面上用250N 的力提升起 600N 的重物 ,至少需要用几个滑轮?请在方框内画出安装图 .12.要用 300N 的力来提升800N 的重物 ,已知所用的滑轮每个重150N, 如何用最少的滑轮来组装滑轮组?请在方框内画出安装图.13.一根绳子最大承受拉力为 400N,用这根绳子来提升重 1000N 的物体 .已知所选用的滑轮每个重 100N, 要求人站在地面上能匀速提升重物 ,请在方框内画出滑轮组装力 .14.用一机械效率为70%的滑轮组 ,将重 2240N 的货物提起 ,所用拉力为800N, 则此时至少需要用几个滑轮,请在方框内画出安装图.15.如图 ,要求省力4/5,试在图中画出绳子的绕法.四、电路 :1.把图中各元件组成各自独立工作的电路,并各用一个开关来控制.2.如图是给出的电路元件符号,根椐下列要求连接电路图(元件位置不动)(1) 甲图中 L 1和 L 2两灯串联 ,电流表测串联电路中的电流;(2)乙图中 L 1和 L 2两灯并联 ,开关控制 L 1,电流表测干路中的电流 .3.在虚框内填入适当的电学仪表,并标出电流方向及仪表的正、负接线柱.4.根椐标出的电流方向 ,用电池组、电流表、电压表三个元件符号中的两个元件符号 ,分别填进电路图的空缺处 ,填进后要求灯泡 L 1和 L 2并联 ,且都能发光 .5.在图中根据标出的电流方向,在 1、2、 3、 4、 5 中填上适当的器材符号.要求 :开关 S1控制整个电路 ,开关 S2仅控制电铃 ,电路中还有一个灯泡.6.将图中的元件连接起来,组成符合下列要求的电路:(1)只闭合开关S1时,红、绿灯都亮 ;(2)只闭合开关 S2时 ,红、绿灯都不亮 ;(3)开关 S1和 S2都闭合时 ,绿灯不亮、红灯亮 .7.把图中的三孔插座、灯泡与控制灯泡的开关接到电路的火线和零线上去.8.如图 ,有一根导线尚未连接.请用笔线代替导线补上,补上后要求 :当滑动变阻器的滑片向左移动时,灯变亮 .9.如图漏掉两根应该连接的导线.请用笔画线补上 ,使灯 L 1和 L 2并联 ,S 同时控制 L 1和 L 2.- 5 -10.根椐图甲所示的电路图,将图乙中的电路元件连成实物图.11.按照下图所给实验器材,设计一个测量小灯泡电阻的实验.且要求滑片P 向 A 端移时 ,电流表的示数变小.连接实物图并把相应的电路图画在右边的方框内.12.按要求设计并连接上面的电路.要求 :(1) 两灯并联 ;(2) 电流表测灯L 1的电流 ;(3)变阻器用来改变灯L 2的电流且其滑片向左移动时,灯 L 2变亮 .则把设计好的电路图画在左边方框内,根据左边设计的电路图把右边的实物图连成电路.13.在如图所示的方盒内 ,有三个阻值均为 R 的电阻 ,A 、B、C 为三根引出线 ,若 AB 间的阻值为 R,AC 间阻值为 R/2,试画出方盒内的电阻连接图 .14.有两盏电灯 ,一个单刀单掷开关S ,一个单刀双掷开1关 S2 ,一个电池组及导线若干.请设计一个电路图,要求当 S1断开、 S2接“ 1”时 ,两灯串联 ;当 S1闭合 ,S2接“ 2”时 ,两灯并联 .15.某医院病房有 A 、B、C 三张病床 ,为了方便病人传值班医护人员 ,在每张病床前各装一个开关,在医护值班室内安装了标有床号的3个指示灯 ,医护人员可根据不同的指示灯的发亮判别哪位病人需要护理 ,请你设计一个能够满足以上要求的电路,并画出电路图 ,标出医护值班室和病房 .16.给你三个同型号的小灯泡、一个铅蓄电池、一个开关、导线若干,要求 :开关闭合三灯都亮 ,开关断开、三灯都熄灭 ,请你画出可能的各种电路 .17.如下左图 ,为了便于甲、乙办公室相互传呼 ,两室内各设有电铃、开关一只 , 甲室内安置电源 ,请在图中画出电路 ,使任何一方闭合开关 ,对方电铃响 .18.如上右图所示，有一个黑匣子的里面有两个灯泡, 用导线在匣内将它们接好.A 、B、C 是三根引出线的接线柱.当开关 S 接在 A 点时 ,只有一盏灯亮;当开关S 接在 B 点时 ,两盏灯都亮 .试在黑匣子内画出这两盏灯的连接图.五、电与磁 :1.标出图中 a 的条形磁铁和小磁针的极性;标出 b 中磁铁的极性及磁感线的方向.2.如图标出通电螺线管的N、 S 极和小磁针的N 、S 极 .3.如图 ,磁体的 S 极与通电螺线管的 A 端相吸 ,在图中标出通电螺线管的N、 S 极和电源的正、负极.4.如图是通电螺线管.请标出螺线管的N、 S 极和周围磁感线的方向.5.请在图中标出螺线管的N、 S 极和电流的方向.6.如图 ,给出了当开关闭合时,小磁针的转动方向.请在图中标出螺线管的N、 S 极和小磁针的N 、 S 极 .7.由图中静止小磁针的指向和电源的正、负极画出通电螺线管的绕线.8.小磁针静止时的指向如图,在图中标出磁感应线的方向和磁体的磁极.9.如图 ,电路通电时电流表正常工作 ,小磁针静止 .请标出电源的极性及小磁针的极性 ,并画出通电线圈 B 的绕线 .10.在图中画出电磁铁的绕线并连接电路 ,使开关闭合后 ,电磁铁旁的小磁针能静止在图中位置 ,并在图中标出电磁铁的 N 、 S 极 .11.如图 ,根据通电螺线管外小磁针的极性,判断通电螺线管内的小磁针的极性及电源的极性 .12.根据图中的电流方向和通电螺线管的磁极绕制螺线管.六综合练习1．有一光源S 放在平面镜前，经平面镜得到两条反射光线，如图11 所示，根据平面镜的成像特点，确定光源S 的位置，并完成光路图。

初中九年级物理电学作图题专题训练30道1.在虚线框中画出实物图所对应的电路图。

2.如图，使用笔画线代替导线完成电路。

要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉。

3.将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。

4.根据左图所示的实物连接图，在右图的框中画出电路图。

5.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。

请将电路图连接完整，使其符合安全用电的原则。

6.请画出如图所示的实物电路的电路图。

7.将图实物电路补充完整，使两灯并联，且开关仅控制灯L1。

8.如图，使两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。

9.请用笔画线，将图中的亮度可调的台灯、开关和插座按照安全用电的原则接入家庭电路中，要求：S1(旋转开关)单独控制台灯。

10.将如图中的电灯和开关及插座正确接入家庭电路。

请用笔画线表示导线。

11.把如图所示的三孔插座和带有开关的电灯分别正确地接入电路中。

12.如图的电路，有两根导线尚未连接，请用笔画线代替导线补上，要求电压表能测量灯泡两端的电压，滑动变阻器能调节灯泡的亮度。

13.在如图所示电路中的〇内填上适当的电表符号，使两个小灯泡并联。

14.用伏安法测定一只电阻的阻值，现给你一块电压表、一块电流表、一个电池组、滑动变阻器和开关各一个，未知阻值的电阻一只、导线若干。

在实验中电流表用0～0.6A量程、电压表用0～3V量程。

你先画电路图，然后用笔画线代替导线，将图中所给的实验器材连接起来(要求电路图连线要横平竖直，尽量使电路图简洁美观，实物连接导线不能交叉)。

15.如图甲是电位器的示意图，滑片P可随转动旋钮改变其在电阻丝上的位置，从而改变接入电路中的阻值大小。

请将该电位器连入乙图中，要求顺时针旋转滑片P时，灯泡变暗。

16.某额定电压为220V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。

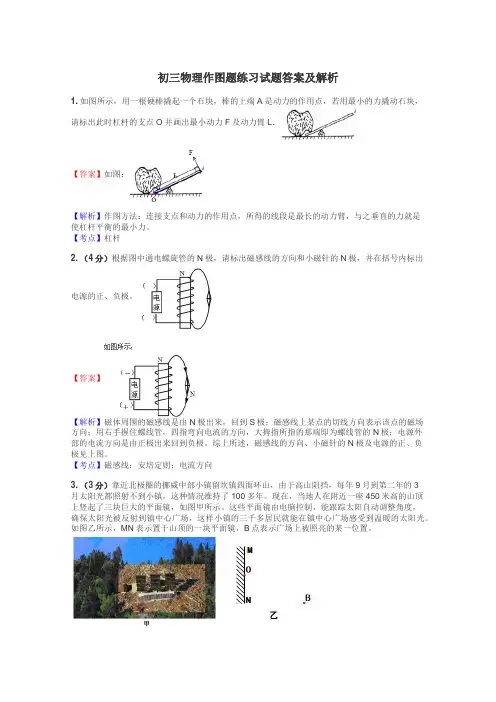

初三物理作图题练习试题答案及解析1.如图所示，用一根硬棒撬起一个石块，棒的上端A是动力的作用点，若用最小的力撬动石块，请标出此时杠杆的支点O并画出最小动力F及动力臂L．【答案】如图：【解析】作图方法：连接支点和动力的作用点，所得的线段是最长的动力臂，与之垂直的力就是使杠杆平衡的最小力。

【考点】杠杆2.（4分）根据图中通电螺旋管的N极，请标出磁感线的方向和小磁针的N极，并在括号内标出电源的正、负极。

【答案】【解析】磁体周围的磁感线是由N极出来，回到S极；磁感线上某点的切线方向表示该点的磁场方向；用右手握住螺线管，四指弯向电流的方向，大拇指所指的那端即为螺线管的N极；电源外部的电流方向是由正极出来回到负极。

综上所述，磁感线的方向、小磁针的N极及电源的正、负极见上图。

【考点】磁感线；安培定则；电流方向3.（3分）靠近北极圈的挪威中部小镇留坎镇四面环山，由于高山阻挡，每年9月到第二年的3月太阳光都照射不到小镇，这种情况维持了100多年。

现在，当地人在附近一座450米高的山顶上竖起了三块巨大的平面镜，如图甲所示。

这些平面镜由电脑控制，能跟踪太阳自动调整角度，确保太阳光被反射到镇中心广场，这样小镇的三千多居民就能在镇中心广场感受到温暖的太阳光。

如图乙所示，MN表示置于山顶的一块平面镜，B点表示广场上被照亮的某一位置。

（1）一束太阳光经平面镜上的O点反射后到达B点，请在乙图中画出该入射光（保留作图痕迹）（2）若入射光在纸面内绕O点转过6度，则平面镜MN需绕O点转过度，才能使反射光仍然照射到B点。

【答案】（1）如图所示：（2）3．【解析】（1）平面镜成像的特点是：平面镜所成的像是正立的、等大的虚像，物像关于镜面对称。

先根据平面镜成像的特点，作出B点的像B′，再根据入射点O和像点B′作出入射光线，最后补出反射光线，如图所示。

（2）若入射光在纸面内绕O点转过6度，使反射光仍然照射到B 点，即入射光线与反射光线间的夹角增大了6度，则平面镜MN需绕O点转过3度。

精选全文完整版（可编辑修改）九年级物理电学作图作图专题含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．按家庭电路要求完成作图。

2．读数与作图(1)如图所示，所测物体的质量为__________g；(2)如图所示，请在图中画出小球所受力的示意图______________；(3)如图所示，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路______________。

3．作图：根据电路图连接实物图（____）4．在题图方框中画出对应的电路图完成下列作图。

5．作图：如图所示，按照家庭电路安全用电的要求连接电路．（____）6．按照题目要求作图：在图甲电路图中填上适当的电表符号，使之成为正确的电路（_____）7．作图：根据电路图连接实物图（________）8．完成下列作图（1）请将下列实物图对应的电路图画在右边的虚线框内（2）请按左边的电路图正确连接右边的实物图（电表都选用小量程）9．按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。

(1)使开关S 只控制小灯泡L1。

(2)使开关S 控制所有小灯泡，且灯泡是并联连接。

10．按要求作图：（1）在图示电路的空缺处，分别填入一个电流表和一个电压表的元件符号，使得开关闭合时，两灯都发光．（____）（2）按照给出的电路图，将实物电路连接完整．（____）11．小雨同学想利用电源，灯泡1L 和2L ，开关1S 、2S 和3S ，滑动变阻器R ，设计如下电路：1S 为总开关，当1S 闭合时，①只闭合2S ，两盏灯都亮；②若只闭合3S ，只有2L 亮，且亮度可利用滑动变阻器R 调节．请你根据他的想法，帮助他设计符合要求的电路图．（________）12．设计一个家用电吹风机，要求：可单独吹冷风，也可吹热风，但不可只发热而不吹风；吹热风状态下，即使发热体烧坏了，吹风机也能工作：请在图中连线，设计符合要求的电路图。

四川中考光学复习（二）作图一．作图题（共21小题）1．室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。

请根据这两条光束的方向确定室内电灯的位置。

（保留作图痕迹）2．如图，一束光从水中斜射入空气，画出反射光线和折射光线的大致方向。

3．如图所示，空气中一束光经过s点斜射向竖直放置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，并穿过玻璃砖从下表面射出，请在图中画出该光路图（不考虑玻璃砖的反射）。

4．如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

5．自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

6．如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B点的爸爸，请画出此现象的光路图。

7．请在图中画出三角形ABC在平面镜MN中所成的像。

8．如图所示，请作出物体AB在平面镜MN中所成的像A′B′。

9．如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。

10．请作出图中箭头状物体在平面镜中的像11．一束光线从空气斜射入水中，在水面发生反射和折射，已知反射光线OA如图所示，请在图中画出它的入射光线和大致的折射光线。

12．一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）。

13．如图所示，一束光从空气斜射到玻璃的表面，请画出进入玻璃的折射光线。

14．如图所示，请完成折射光路图。

15．请将光路图补充完整。

16．（2019•遂宁）如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。

17．如图所示，是矫正远视眼的光路示意图，请在虚线方框内画出相应的透镜。

18．如图所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S在平面镜中的像。
