局部排风罩

常用局部排风罩设计要求局部排风罩在除尘排毒系统中起着非常重要的作用，其性能对局部排风系统的技术经济效果具有很大的影响。

如果设计合理，用较小的排风量即可获得最佳的控制效果，可将发生源产生的有害物吸入罩内，达到高效的捕集效率，确保工作场所有害物浓度符合国家职业接触值限的要求；反之，用很大的排风量也达不到预期的目的。

局部排风罩种类繁多，在生产实践中，其设计、安装及应用等方面均存在一些问题，突出表现在设计不规范及安装、应用不当，不能发挥局部排风罩应有的性能，从而导致控制效果不佳。

为此，我们重点对因局部排风罩设置不合理而导致工作环境中有害物浓度超标的局部排风罩机进行了现场调查及卫生学评价，旨在找出局部排风罩在设计、安装及应用等方面主要存在的问题，提出合理的改进办法，以指导实际工作中局部排风罩的正确应用。

一、存在的问题1．局部排风罩型式的选择不当调查结果显示，大部分应用者均能选择正确的排风罩型式，但也有个别排风罩型式选择错误。

如某推台锯在锯木时产生木尘，因木尘颗粒较大、比重较大，推台锯锯木时产生的木尘，沿锯木流线运动较短距离后便落至地面，通常原则，应采用下吸风罩控制推台锯产生的木尘，但设计中采用了上吸风罩，控制效果极差。

在采用相同排风量的情况下，改为下吸罩，检测结果表明，操作位木尘浓度比设置上吸风罩时降低了5．95倍。

由此可见，选择正确的局部排风罩型式，可以有效地提高其控制效果。

2．局部排风罩位置及罩口风速设计不合理局部排风罩位置及罩口风速对局部排风罩的控制效果影响极大。

调查中发现，局部排风罩罩口距有害物发生源距离较远，未对准有害物气流方向，局部排风罩罩口被遮挡，罩壳扩张角过小，排风罩罩口风速及控制点风速小于设计中应达到的风速等现象比较普遍。

下面，就上吸罩，侧吸罩两种情况进行分析，详见表1、表2所示。

表1中所述的上吸罩，在不影响操作的前提下，排风罩距有害物的距离可以分别拉近0．6m及0．3m；实测罩口平均风速均为0．3m／s，低于设计应满是罩口平均风速的70％，操作位有害物浓度分别超过国家规定的职业接触限值的1．6和2．0倍。

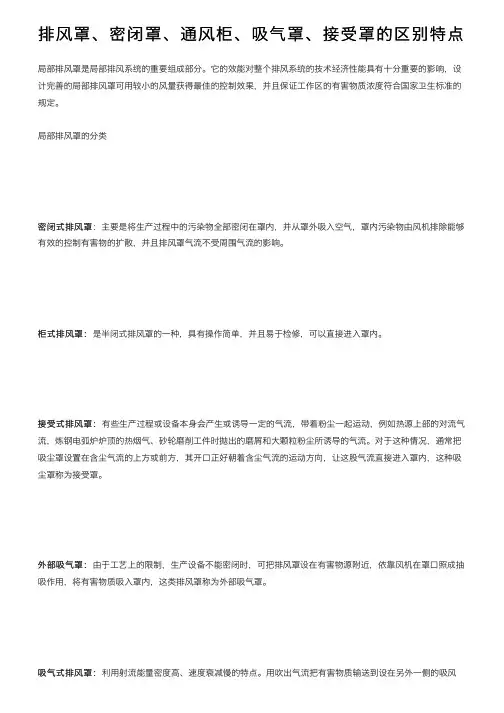

排风罩、密闭罩、通风柜、吸⽓罩、接受罩的区别特点局部排风罩是局部排风系统的重要组成部分。

它的效能对整个排风系统的技术经济性能具有⼗分重要的影响，设计完善的局部排风罩可⽤较⼩的风量获得最佳的控制效果，并且保证⼯作区的有害物质浓度符合国家卫⽣标准的规定。

局部排风罩的分类密闭式排风罩：主要是将⽣产过程中的污染物全部密闭在罩内，并从罩外吸⼊空⽓，罩内污染物由风机排除能够密闭式排风罩有效的控制有害物的扩散，并且排风罩⽓流不受周围⽓流的影响。

柜式排风罩：是半闭式排风罩的⼀种，具有操作简单，并且易于检修，可以直接进⼊罩内。

柜式排风罩：接受式排风罩：有些⽣产过程或设备本⾝会产⽣或诱导⼀定的⽓流，带着粉尘⼀起运动，例如热源上部的对流⽓接受式排风罩：流，炼钢电弧炉炉顶的热烟⽓、砂轮磨削⼯件时抛出的磨屑和⼤颗粒粉尘所诱导的⽓流。

对于这种情况，通常把吸尘罩设置在含尘⽓流的上⽅或前⽅，其开⼝正好朝着含尘⽓流的运动⽅向，让这股⽓流直接进⼊罩内，这种吸尘罩称为接受罩。

外部吸⽓罩：由于⼯艺上的限制，⽣产设备不能密闭时，可把排风罩设在有害物源附近，依靠风机在罩⼝照成抽外部吸⽓罩：吸作⽤，将有害物质吸⼊罩内，这类排风罩称为外部吸⽓罩。

吸⽓式排风罩：利⽤射流能量密度⾼、速度衰减慢的特点。

⽤吹出⽓流把有害物质输送到设在另外⼀侧的吸风吸⽓式排风罩：⼝，还可以利⽤吹出⽓流在有害物源周围形成⼀道⽓幕，像密闭罩⼀样把有害⽆控制在最⼩的范围内，保证局部通风系统获得良好的效果。

密闭罩通风柜外部吸⽓罩：是通过罩⼝的抽吸作⽤在距离吸⽓⼝最远的有害物散发点（即控制点）上造成适当的空⽓流动，从外部吸⽓罩：⽽把有害物吸⼊罩内，从⽽控制扩散的有害物。

接受罩：是⼀种排除由⽣产过程本⾝产⽣或诱导的有害⽓流的排风罩。

它的特点是：污染⽓流的运动是⽣产过程接受罩：本⾝诱导产⽣的，排风罩只起接受作⽤，它的排风量主要取决于接受的污染空⽓量。

吹吸式排⽓罩吹吸式槽边排⽓罩：吹吸式槽边排⽓罩：是利⽤射流作为动⼒，把有害物吹到吸⽓罩⼝，经吸⽓罩排除，同时由于射流的阻挡作⽤，使有害物质⽆法向室内扩散。

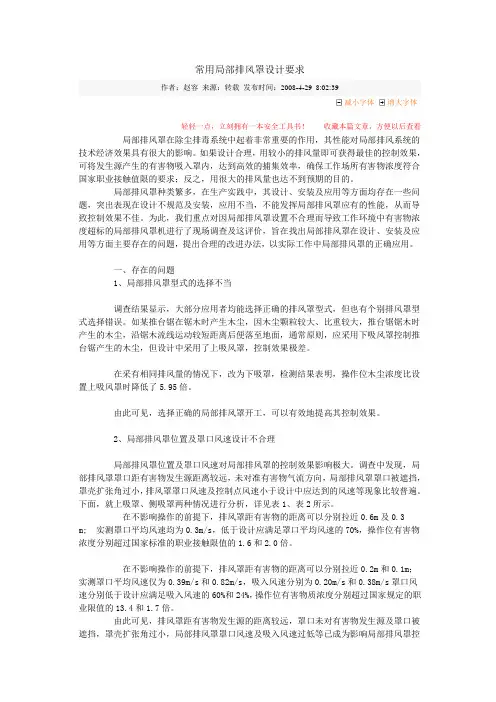

常用局部排风罩设计要求作者：赵容来源：转载发布时间：2008-4-29 8:02:39减小字体增大字体轻轻一点，立刻拥有一本安全工具书！收藏本篇文章，方便以后查看局部排风罩在除尘排毒系统中起着非常重要的作用，其性能对局部排风系统的技术经济效果具有很大的影响。

如果设计合理，用较小的排风量即可获得最佳的控制效果，可将发生源产生的有害物吸入罩内，达到高效的捕集效率，确保工作场所有害物浓度符合国家职业接触值限的要求；反之，用很大的排风量也达不到预期的目的。

局部排风罩种类繁多，在生产实践中，其设计、安装及应用等方面均存在一些问题，突出表现在设计不规范及安装，应用不当，不能发挥局部排风罩应有的性能，从而导致控制效果不佳。

为此，我们重点对因局部排风罩设置不合理而导致工作环境中有害物浓度超标的局部排风罩机进行了现场调查及这评价，旨在找出局部排风罩在设计、安装及应用等方面主要存在的问题，提出合理的改进办法，以实际工作中局部排风罩的正确应用。

一、存在的问题1、局部排风罩型式的选择不当调查结果显示，大部分应用者均能选择正确的排风罩型式，但也有个别排风罩型式选择错误。

如某推台锯在锯木时产生木尘，因木尘颗粒较大、比重较大，推台锯锯木时产生的木尘，沿锯木流线运动较短距离后便落至地面，通常原则，应采用下吸风罩控制推台锯产生的木尘，但设计中采用了上吸风罩，控制效果极差。

在采有相同排风量的情况下，改为下吸罩，检测结果表明，操作位木尘浓度比设置上吸风罩时降低了5.95倍。

由此可见，选择正确的局部排风罩开工，可以有效地提高其控制效果。

2、局部排风罩位置及罩口风速设计不合理局部排风罩位置及罩口风速对局部排风罩的控制效果影响极大。

调查中发现，局部排风罩罩口距有害物发生源距离较远，未对准有害物气流方向，局部排风罩罩口被遮挡，罩壳扩张角过小，排风罩罩口风速及控制点风速小于设计中应达到的风速等现象比较普遍。

下面，就上吸罩、侧吸罩两种情况进行分析，详见表1、表2所示。

局部排风罩1、概述2、密闭罩3、柜式排风罩4、外部吸气罩5、热源上部接受式排风罩6、槽边排风7、吹吸式排罩返回局部排风罩的作用是捕集有害物，控制污染气流的运动，防止有害物向室内空气扩散。

局部排风罩控制有害物的效果主要取决于排风罩的结构参数、排风罩吸口的风流运动规律和排风量等三个因素。

基本要求①掌握局部排风罩的类型、结构原理、特点和用途②掌握各种局部排风罩的结构参数和排风量的计算方法③掌握局部排风罩吸气口的气流运动规律④掌握控制风速法的应用第1节概述一、局部排风罩的分类二、局部排风罩的设计原则返回本章一、局部排风罩的分类按照工作原理的不同，局部排风罩可分为以下几种类型。

1、密闭罩把有害物源全部密闭在罩内，从罩外吸入空气，使罩内保持负压。

它只需要较小的排风量就能对有害物进行有效控制。

用于除尘系统的密闭罩也称防尘密闭罩。

密闭罩防尘密闭罩返回2、柜式排风罩(通风柜)柜式排风罩的结构与密闭罩相似，只是罩的一面全部敞开。

大型的室式通风柜，操作人员可直接进入柜内工作，适用于喷漆、粉状物料装袋等。

3、外部吸气罩由于工艺条件限制，生产设备不能密闭时，可采用外部吸气罩。

它是利用排风气流的作用，在有害物散发地点造成一定的吸入速度，使有害物吸入罩内。

这类排风罩统称外部吸气罩。

按照吸气气流运动方向的不同，分为上吸式、侧吸式和下吸式。

侧吸式外部吸气罩4、接受式排风罩有些生产过程或设备本身会产生或诱导一定的气流运动，如高温热源上部的对流气流等。

对这类情况，只需把排风罩设在污染气流前方，有害物会随气流直接进入罩内，这类排风罩称为接受罩。

5、吹吸式排风罩吹吸式排风罩是利用射流能量密集、速度衰减慢，而吸气气流速度衰减快的特点。

把两者结合起来，使有害物得到有效控制的一种方法。

它具有风量小，控制效果好，抗干扰能力强，不影响工艺操作等特点。

二、局部排风罩的设计原则①在可能条件下，应当首先考虑密闭罩，将有害物局限于较小空间内，节省风量。

②尽可能靠近和包围有害物源，减小其吸气范围，便于捕集和控制。

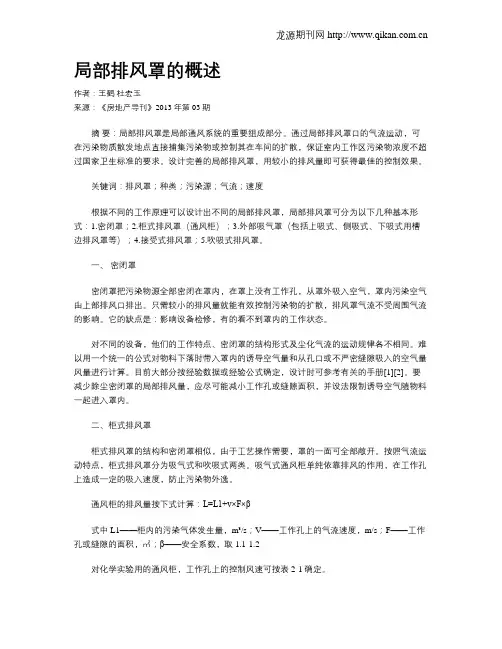

局部排风罩的概述作者：王鹤杜宏玉来源：《房地产导刊》2013年第03期摘要：局部排风罩是局部通风系统的重要组成部分。

通过局部排风罩口的气流运动，可在污染物质散发地点直接捕集污染物或控制其在车间的扩散，保证室内工作区污染物浓度不超过国家卫生标准的要求。

设计完善的局部排风罩，用较小的排风量即可获得最佳的控制效果。

关键词：排风罩；种类；污染源；气流；速度根据不同的工作原理可以设计出不同的局部排风罩，局部排风罩可分为以下几种基本形式：1.密闭罩；2.柜式排风罩（通风柜）；3.外部吸气罩（包括上吸式、侧吸式、下吸式用槽边排风罩等）；4.接受式排风罩；5.吹吸式排风罩。

一、密闭罩密闭罩把污染物源全部密闭在罩内，在罩上没有工作孔，从罩外吸入空气，罩内污染空气由上部排风口排出。

只需较小的排风量就能有效控制污染物的扩散，排风罩气流不受周围气流的影响。

它的缺点是：影响设备检修，有的看不到罩内的工作状态。

对不同的设备，他们的工作特点、密闭罩的结构形式及尘化气流的运动规律各不相同。

难以用一个统一的公式对物料下落时带入罩内的诱导空气量和从孔口或不严密缝隙吸入的空气量风量进行计算。

目前大部分按经验数据或经验公式确定，设计时可参考有关的手册[1][2]。

要减少除尘密闭罩的局部排风量，应尽可能减小工作孔或缝隙面积，并设法限制诱导空气随物料一起进入罩内。

二、柜式排风罩柜式排风罩的结构和密闭罩相似，由于工艺操作需要，罩的一面可全部敞开。

按照气流运动特点，柜式排风罩分为吸气式和吹吸式两类。

吸气式通风柜单纯依靠排风的作用，在工作孔上造成一定的吸入速度，防止污染物外逸。

通风柜的排风量按下式计算：L=L1+v×F×β式中L1——柜内的污染气体发生量，m³/s；V——工作孔上的气流速度，m/s；F——工作孔或缝隙的面积，㎡；β——安全系数，取1.1-1.2对化学实验用的通风柜，工作孔上的控制风速可按表2-1确定。

常用局部排风罩设计要求?局部排风罩在除尘排毒系统中起着非常重要的作用，其性能对局部排风系统的技术经济效果具有很大的影响。

如果设计合理，用较小的排风量即可获得最佳的控制效果，可将发生源产生的有害物吸入罩内，达到高效的捕集效率，确保工作场所有害物浓度符合国家职业接触值限的要求；反之，用很大的排风量也达不到预期的目的。

局部排风罩种类繁多，在生产实践中，其设计、安装及应用等方面均存在一些问题，突出表现在设计不规范及安装、应用不当，不能发挥局部排风罩应有的性能，从而导致控制效果不佳。

为此，我们重点对因局部排风罩设置不合理而导致工作环境中有害物浓度超标的局部排风罩机进行了现场调查及卫生学评价，旨在找出局部排风罩在设计、安装及应用等方面主要存在的问题，提出合理的改进办法，以指导实际工作中局部排风罩的正确应用。

?一、存在的问题?1．局部排风罩型式的选择不当调查结果显示，大部分应用者均能选择正确的排风罩型式，但也有个别排风罩型式选择错误。

如某推台锯在锯木时产生木尘，因木尘颗粒较大、比重较大，推台锯锯木时产生的木尘，沿锯木流线运动较短距离后便落至地面，通常原则，应采用下吸风罩控制推台锯产生的木尘，但设计中采用了上吸风罩，控制效果极差。

在采用相同排风量的情况下，改为下吸罩，检测结果表明，操作位木尘浓度比设置上吸风罩时降低了5．95倍。

由此可见，选择正确的局部排风罩型式，可以有效地提高其控制效果。

2．局部排风罩位置及罩口风速设计不合理局部排风罩位置及罩口风速对局部排风罩的控制效果影响极大。

调查中发现，局部排风罩罩口距有害物发生源距离较远，未对准有害物气流方向，局部排风罩罩口被遮挡，罩壳扩张角过小，排风罩罩口风速及控制点风速小于设计中应达到的风速等现象比较普遍。

下面，就上吸罩，侧吸罩两种情况进行分析，详见表1、表2所示。

表1中所述的上吸罩，在不影响操作的前提下，排风罩距有害物的距离可以分别拉近0．6m及0．3m；实测罩口平均风速均为0．3m／s，低于设计应满是罩口平均风速的70％，操作位有害物浓度分别超过国家规定的职业接触限值的1．6和2．0倍。
