[0674]《园林建筑设计与构造》

任务八 门窗
学习目的要求：
理解门和窗所用的材料以及门窗的形式、特点和分类；了解木门窗、铝合金门窗和塑钢窗的构造。
课程内容要点：
一、窗与门所用的材料
二、门窗的作用与分类
三、木门窗的构造
四、铝合金门窗的构造
五、塑钢窗的构造
六、遮阳设施
项目三 园林建筑的基本构造
任务一 景墙
学习目的要求：
掌握景墙的材料与构造，包括的基础、墙体、顶饰、墙面饰、墙门、窗洞等。
三、地坪层构造、地面的设计要求，地面的类型及构造
任务六 楼梯
学习目的要求：
掌握楼梯的组成及其功能，常见楼梯的形式；掌握楼梯的尺度与设计方面的知识；掌握钢筋混凝土楼梯的构造要求；了解台阶及坡道的设计要求及构造要求；了解电梯与自动扶梯有关的基本知识。
课程内容要点：
一、楼梯的组成与类型
二、楼梯的尺度与设计
七、木材
八、绝热与吸声材料
项目二 房屋建筑基本知识
任务一 房屋建筑概论
学习目的要求：
掌握建筑的分类和等级划分，掌握建筑模数的概念和协调统一标准；理解建筑构造的影响因素和设计原则；了解建筑材料的基本知识。
课程内容要点：
一、建筑材料的基本知识
二、建筑分类与等级划分
三、建筑构造的影响因素和设计原则
四、变形缝
五、建筑模数
任务二 地基与基础
学习目的要求：
掌握基础的类型与构造；理解基础的埋置深度及影响因素；了解地下室的防潮和防水构造。
课程内容要点：
一、基础与地基的基本概念
二、基础的埋置深度及其影响因素
三、基础的类型
四、地下室的构造
任务三 墙体
学习目的要求：
掌握墙体的类型和细部构造；理解墙体材料的种类和各自特点；了解墙面装修和隔墙的相关内容。

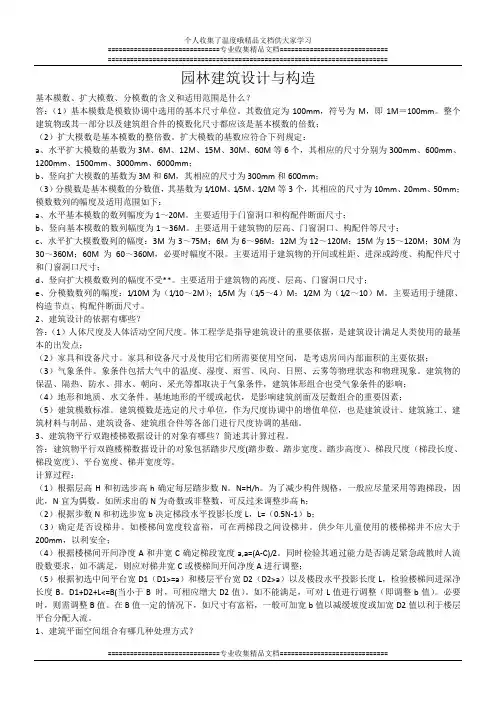

园林建筑设计与构造基本模数、扩大模数、分模数的含义和适用范围是什么？答：（1）基本模数是模数协调中选用的基本尺寸单位。

其数值定为100mm，符号为M，即1M＝100mm。

整个建筑物或其一部分以及建筑组合件的模数化尺寸都应该是基本模数的倍数；（2）扩大模数是基本模数的整倍数。

扩大模数的基数应符合下列规定：a、水平扩大模数的基数为3M、6M、12M、15M、30M、60M等6个，其相应的尺寸分别为300mm、600mm、1200mm、1500mm、3000mm、6000mm；b、竖向扩大模数的基数为3M和6M，其相应的尺寸为300mm和600mm；（3）分模数是基本模数的分数值，其基数为1/10M、1/5M、1/2M等3个，其相应的尺寸为10mm、20mm、50mm；模数数列的幅度及适用范围如下：a、水平基本模数的数列幅度为1～20M。

主要适用于门窗洞口和构配件断面尺寸；b、竖向基本模数的数列幅度为1～36M。

主要适用于建筑物的层高、门窗洞口、构配件等尺寸；c、水平扩大模数数列的幅度：3M为3～75M；6M为6～96M；12M为12～120M；15M为15～120M；30M为30～360M；60M为60～360M，必要时幅度不限。

主要适用于建筑物的开间或柱距、进深或跨度、构配件尺寸和门窗洞口尺寸；d、竖向扩大模数数列的幅度不受**。

主要适用于建筑物的高度、层高、门窗洞口尺寸；e、分模数数列的幅度：1/10M为（1/10～2M）；1/5M为（1/5～4）M；1/2M为（1/2～10）M。

主要适用于缝隙、构造节点、构配件断面尺寸。

2、建筑设计的依据有哪些？答：（1）人体尺度及人体活动空间尺度。

体工程学是指导建筑设计的重要依据，是建筑设计满足人类使用的最基本的出发点；（2）家具和设备尺寸。

家具和设备尺寸及使用它们所需要使用空间，是考虑房间内部面积的主要依据；（3）气象条件。

象条件包括大气中的温度、湿度、雨雪、风向、日照、云雾等物理状态和物理现象。

园林建筑构造设计概论2.1 概述园林建筑是民用建筑中公共建筑的一类，因此普通园林建筑主要组成部分及构配件的构造方法与民用建筑构造方法基本相同。

2.1.1 园林建筑构造的内容和特点1）园林建筑构造的内容随着科学技术的进步，建筑构造已发展成为一门技术性很强的学科。

建筑构造主要研究建筑物各组成部分的构造原理和构造方法，是建筑设计不可分割的一部分，对整体的设计创意起着具体表现和制约作用。

通过建筑物的构造方案、构配件组成的节点、细部构造及其相互间的连接和对材料的选用等各方面的有机结合，使建筑实体的构成成为可能，从而完成建筑物的整体与空间的形成。

2）园林建筑构造的特点建筑构造设计具有实践性强和综合性强的特点。

在内容上是对实践经验的高度概括，并且涉及建筑材料、建筑力学、建筑结构、建筑物理、建筑美学、建筑施工和建筑经济等有关方面的知识。

根据建筑物的功能要求，对细部的做法和构件的连接、受力和合理性等都要加以考虑。

同时，还应满足防潮、防水、隔热、保温、隔声、防火、防震、防腐等方面的要求，以利于提供适用、安全、经济、美观的构造方案。

建筑结构中的每一个基本部分称为建筑构件，主要是指墙、柱、楼板、屋架等承重结构；建筑配件是指屋面、地面、墙面、门窗、栏杆、花格、细部装修等。

建筑结构设计主要侧重于建筑构件的设计；建筑构造设计主要侧重于建筑配件的设计。

2.1.2 园林建筑构造设计在建筑设计及施工中的作用园林建筑构造设计是建筑设计中的重要环节和组成部分，它是在建筑平、立、剖面设计基础之上的继续和深入，贯穿于整个设计的全过程。

构造设计方案的好坏，直接影响到建筑物的使用和美观、投资资金、施工难易和使用安全等，因此它是一项不可忽视的设计内容，对丰富建筑创作、优化建筑设计起着非常重要的作用。

园林建筑构造设计也是建筑工程施工的主要依据，它是直接体现工程技术的有效手段。

建筑构造设计的最终目的是保证设计意图的最佳实现，因此，在施工图设计和构造详图设计中，要考虑施工的可操作性。

园林建筑结构与构造
园林建筑结构与构造
园林建筑结构与构造
2．重檐亭的木构架
(1)双围柱法
将原单檐亭木构架的柱子增高，使原亭上架作 为上层檐，另在外围对应原下架柱(该柱这时变 为里金柱)增加一圈外柱作为重檐下架檐柱，这 样就形成内外两圈柱子的带廊亭子，里外柱子 由穿插枋串接起来，并在各外柱顶端安装檐枋， 形成整体框架。
旷大空间的尺寸为：6m×6m—9m × 9m； 中型空间的尺寸为：4m × 4m—6m × 6m； 小型空间的尺寸为：2m × 2m — 4m × 4m。
矩形和扇形平面的尺寸，可按通进深：通面阔： 1：(1．5—3)的比值进行确定。
园林建筑结构与构造
第一节 凉亭建筑的构造设计
一、凉亭建筑的基本形式 按使用性能分有：路亭、街亭、桥亭、井亭、
凉亭和钟鼓亭等。 按平面形 式分有:多角亭、圆形亭、扇形亭和
矩形等。 按建筑材质分有:木构亭、砖石亭、金属亭等。 按高低层次分有:单檐亭、重檐亭、多层亭等。
园林建筑结构与构造
(一)单檐亭 单檐亭即指只有一层屋檐的亭子,它按
用抹角梁时，应在搭交檐檩的交角处安装抹角 梁，但对重檐四边亭设置抹角梁时，除四根角 柱外，仍需增加八根承重柱，共计12根檐柱， 再在这些檐柱上安装檐枋、花梁头、檐檩等， 然后在搭交檐檩的交角处安装抹角梁。
园林建筑结构与构造
园林建筑结构与构造
园林建筑结构与构造
园林建筑结构与构造
(二)凉亭建筑的屋面 凉亭建筑的屋面一般为攒尖顶，多边
形的凉亭除屋面瓦外，只有垂脊和宝顶； 而圆形凉亭只有屋面瓦和宝顶。大式建 筑多使用筒板瓦屋面，小式建筑多使用 蝴蝶瓦屋面，如图5-1-8所示。 但在实际应用中，有些地方将小规模 的悬山、庑殿和歇山等建筑，作成无围 护结构的透空型凉亭。

中国园林建筑构造设计pdf一、园门设计园门是园林建筑的重要组成部分，其设计应根据园林的整体风格和功能需求进行考虑。

园门应具有导向性，能够引导游客的视线和游览路线。

同时，园门的造型和材质应与园林的整体风格相协调，以营造出独特的景观效果。

二、园墙设计园墙是园林建筑的另一重要组成部分，其设计应与园门相呼应，同时还要考虑与周围环境的协调性。

园墙的高度和材质应与园林的整体风格相一致，以营造出独特的景观效果。

此外，园墙的设计还应考虑其实用性，如防风、防盗等。

三、园林桥设计园林桥是园林中常见的建筑物之一，其设计应具有观赏性和实用性。

桥的造型和材质应与园林的整体风格相一致，以营造出独特的景观效果。

同时，桥的设计还应考虑其实用性，如通行能力、防洪能力等。

四、园林路设计园林路是园林的重要组成部分之一，其设计应根据园林的整体风格和功能需求进行考虑。

园林路应具有导向性，能够引导游客的视线和游览路线。

同时，园林路的材质和颜色应与园林的整体风格相一致，以营造出独特的景观效果。

五、园林建筑小品设计园林建筑小品是园林中常见的装饰性建筑物，其设计应具有观赏性和实用性。

小品的造型和材质应与园林的整体风格相一致，以营造出独特的景观效果。

同时，小品的设计还应考虑其实用性，如休息、照明等。

六、园林水体设计园林水体是园林的重要组成部分之一，其设计应根据园林的整体风格和功能需求进行考虑。

水体的造型和材质应与园林的整体风格相一致，以营造出独特的景观效果。

同时，水体的设计还应考虑其实用性，如观赏、游乐等。

七、园林植物配置设计园林植物配置是园林的重要组成部分之一，其设计应根据园林的整体风格和功能需求进行考虑。

植物的种类、造型和颜色应与园林的整体风格相一致，以营造出独特的景观效果。

同时，植物配置的设计还应考虑其实用性，如防风、遮阳等。

八、园林地形设计园林地形是园林的重要组成部分之一，其设计应根据园林的整体风格和功能需求进行考虑。

地形的造型和高度应与园林的整体风格相一致，以营造出独特的景观效果。

建筑物的构造基本组成有哪些？它们的主要作用是什么？答：建筑物的构造基本组成及主要作用1、基础：是建筑物最下部的承重构件，其作用是承受建筑物的全部荷载，并将这些荷载传给地基。

因此，基础必须具有足够的强度，并能抵御地下各种有害因素的侵蚀。

2、墙（或柱）：是建筑物的承重构件和围护构件。

作为承重构件的外墙，其作用是抵御自然界各种因素对室内的侵袭；内墙主要起分隔空间及保证舒适环境的作用。

框架或排架结构的建筑物中，柱起承重作用，墙仅起围护作用。

因此，要求墙体具有足够的强度、稳定性，保温、隔热、防水、防火、耐久及经济等性能。

3、楼板层和地坪：楼板是水平方向的承重构件，按房间层高将整幢建筑物沿水平方向分为若干层；楼板层承受家具、设备和人体荷载以及本身的自重，并将这些荷载传给墙或柱；同时对墙体起着水平支撑的作用。

因此要求楼板层应具有足够的抗弯强度、刚度和隔声、防潮、防水的性能。

地坪是底层房间与地基土层相接的构件，起承受底层房间荷载的作用。

要求地坪具有耐磨防潮、防水、防尘和保温的性能。

4、楼梯：是楼房建筑的垂直交通设施。

供人们上下楼层和紧急疏散之用。

故要求楼梯具有足够的通行能力，并且防滑、防火，能保证安全使用。

5、屋顶：是建筑物顶部的围护构件和承重构件。

抵抗风、雨、雪霜、冰雹等的侵袭和太阳辐射热的影响；又承受风雪荷载及施工、检修等屋顶荷载，并将这些荷载传给墙或柱。

故屋顶应具存足够的强度、刚度及防水、保温、隔热等性能。

6、门与窗：门与窗均属非承重构件，也称为配件。

门主要供人们出人内外交通和分隔房间建用，窗主要起通风、采光、分隔、眺望等围护作用。

处于外墙上的门窗又是围护构件的一部分，要满足热工及防水的要求；某些有特殊要求的房间，门、窗应具有保温、隔声、防火的能力。

52、建筑设计的依据有哪些？在建筑设计过程中，应充分考虑以下的设计依据：1、人体尺度及人体活动空间尺度人体工程学是指导建筑设计的重要依据，是建筑设计满足人类使用的最基本的出发点。

[0674]《园林建筑设计与构造》第一次[论述题]3、建筑物平行双跑楼梯数据设计的对象有哪些？简述其计算过程。

参考答案：[论述题]2、建筑设计的依据有哪些？参考答案：[论述题]1、基本模数、扩大模数、分模数的含义和适用范围是什么？参考答案：第二次[论述题]4、建筑平面空间组合有哪几种处理方式？参考答案：[论述题]6、建筑物的构造基本组成有哪些？它们的主要作用是什么？参考答案：[论述题]5、简要说明建筑立面的具体处理手法？参考答案：第三次[论述题]10、什么叫无组织排水和有组织排水？它们的优缺点和适用范围是什么？参考答案：[论述题]9、楼板层的基本组成及设计要求有哪些？参考答案：[论述题]8、简述墙体类型的分类方式及类别参考答案：[论述题]7、简述刚性基础和柔性基础的特点。

参考答案：第四次[论述题]园林专业建筑设计园林建筑设计课题---大门设计任务书一、目的要求1．掌握大门的功能组成关系和流线设计，将整体建筑拆分为各类房间，单独设计后重新组装。

2．学习多个使用房间的平面组合原则，掌握功能主次，空间主次，内与外，闹与静，功能流线等处理方式在设计中的适用。

3．学习建筑的平向形态设计技法。

4．学习建筑的立面形态设计技巧及屋顶的搭接方式。

5．学习建筑的结构组成及剖面设计。

二、作业内容选择综合性公园入口作为设计基址，基地长40米，宽15米建筑面积60--65平方米包括：售票室12平方米收票室8平方米办公室16-18平方米值班室12-15平方米厕所设计四个蹲位8平方米注：露台、平台、无遮盖廊道不计入建筑面积三、图纸深度规格 A2幅面2张，淡彩内容 1基地总平面 2建筑平面一层及二层 3建筑立面四个4建筑剖面2-4个 5细部节点大样2个 6建筑轴测图根据设计可增加表现的内容比例根据图面设计选用1：100，1：50；1：20，基地总平面可使用大比例四、评分标准：总分100，评价指标6大项（一）建筑总体构思―20分内容：总图及基地条件分析；建筑总平面功能及流线设计（二）建筑技术设计―25分内容：功能房间的面积，采光，通风及服务功能的满足；建筑构造选型及尺寸；交通数据计算；建筑规范的满足（三）平面、立面及体型创意设计―20分内容：平面、立面及体型造型设计；造型立意；色彩方案；光影设计（四）空间效果研究―10分内容：建筑空间效果的运用，空间效果与服务功能的结合程度（五）图纸表达技术―15分内容：图纸齐全；版式设计；图面表达准确完整；色彩表现（六）文字表达―10分内容：说明书结构完整；文字表达准确。

足地基容许承载力的要求，基底宽B一般大于上部墙宽，为了保证基
础不被拉力、剪力而破坏，基础必须具有相应的高度，受刚性角的限
制。用于地基承载力较好、压缩性较小的中小形民用建筑。
刚性角：基础放宽的引线与墙体垂直线之间的夹角。
（2）柔性基础的特点：混凝土基础的底部配以钢筋，利用钢筋来承
受拉应力，使基础底部能够承受较大的弯矩，这时，基础宽度不受刚性角的限制。用抗拉、抗压、抗弯、抗剪均较好的钢筋混凝土材料做基础（不受刚性角的限制）。用于地基承载力较差、上部荷载较大、设有地下室且基础埋深较大的建筑。大放角：砖基础的逐步放阶形式称为大放角。作用：增加基础底面的宽度，使上部荷载能均匀的传到地基上。
5、简要说明建筑立面的具体处理手法。（20分）
6、某公园办公楼，三层，层高2800，楼梯间开间2700，进深5400，梯间墙厚240，试确定：（注意：列出计算过程和依据。）（20分）
（1）、踏步高h，宽b，梯段长l，宽B，梯井宽C，平台宽D1，D2。
（2）、试画出第二层楼梯间平面，标明各尺寸。比例1：100。
（3）、试画出整体的楼梯剖面，比例1：100。
答：(1)、根据建筑物性质选择踏步尺寸，计算踏步数建筑是办公楼，所以踏步高h的范围140-160选
择140mm、踏步宽b的范围280-340，选择300mm，层高2.8米故H=2800mm踏步数N=H/h=2800/140=寸确定梯段宽度a和梯井宽度C。开间2700mm净开间2700--240=2460m
D、模数数列：是以基本模数、扩大模数、分模数为基础扩展成的一系列尺寸。
3、楼板层的基本组成及设计要求有哪些？（20分）答：楼板是多层建筑水平方向上分隔上下空间的结构构件。除了承受并传递竖向荷载和水平荷载外，还应具有一定程度的隔声、防火、防水等功能。同时，建筑物中的各种水平设备管线，也将在楼板内安装。a）面层--位于楼板层的最上层，起着保护楼板层、分布荷载和绝缘的作用，同时对室内起美化装饰作用。b）结构层--主要功能在于承受楼板层上的全部荷载并将这些荷载传给墙或柱；同时还对墙身起水平支撑作用，以加强建筑物的整体刚度。c）附加层---附加层又称功能层，根据楼板层的具体要求而设置，主要作用是隔声、隔热、保温、防水、防潮、防腐蚀、防静电等。根据需要，有时和面层合二为一，有时又和吊顶合为一体。d）楼板顶棚层---位于楼板层最下层，主要作用是保护楼板、安装灯具、遮挡各种水平管线，改善使用功能、装饰美化室内空间。

筑构造概述 CHP2:地基与 基础 CHP3:墙体
本课程的任务和学习方法；建筑物的构造组成；现代景园建筑的主要 构件及其常见形式与尺寸；现代景园建筑小品设计与构造
地基与基础的基本概念；常用刚性基础构造；基础沉降构造 墙体类型及设计要求；砖墙构造；隔墙构造；园林建筑新型墙体材料
学时 2 4 4
钢筋混土楼层；地坪层构造；阳台及雨蓬 CHP4:楼地层
园林建筑结构与构造
第一部分
概
述
1.1中国古代园 林的发展 1.2园林建筑及 其结构与构造 的特点 1.3建筑及园林 建筑的组成 1.4建筑的分类 与分级 1.5园林建筑的 类型
第二部分 园林建筑结构
2.1建筑结构的基 础知识 2.2建筑结构的类 型及园林建筑常 用的结构形式 2.3墙承重结构体 系 2.4框架结构体系 2.5大跨度结构体 系 2.6高层建筑结构 体系
苏州园林是城市中充满自然 意趣的“城市山林”，身居 闹市的人们一进入园林，便 可享受到大自然的“山水林 泉之乐”。在这个浓缩的“ 自然界”，“一勺代水，一 拳代山”，园内的四季晨错 变化和春秋草木枯荣以及山 水花木的季相变化，使人们 可以“不出城郭而获山林之 怡，身居闹市而有林泉之乐 ”。
苏州园林是文化意蕴深厚 的“文人写意山水园”。古 代的造园者都有很高的文 化修养，能诗善画，造园 时多以画为本，以诗为题 ，通过凿池堆山、栽花种 树，创造出具有诗情画意 的景观，被称为是“无声 的诗，立体的画”。在园 林中游赏，犹如在品诗， 又如在赏画。
3.两晋、南北朝、隋、唐、五代、两宋的写意山水园
这一时期奠定了我国古代私家园林的基本风格和“诗情画意” 的写意境界，并转而深刻地影响了皇家园林的发展。 魏晋南北朝时期是中国园林发展中的转折点。佛教的传入及 老庄哲学的流行，使园林转向崇尚自然。私家园林逐渐增加。 唐宋时期园林达到成熟阶段，官僚及文人墨客自建园林或参 与造园工作，将诗与画融入园林的布局与造景中，反映了当时社 会上层地主阶级的诗意化生活要求。另外，唐宋写意山水园在体 现自然美的技巧上取得了很大的成就，如叠石、堆山、理水等。

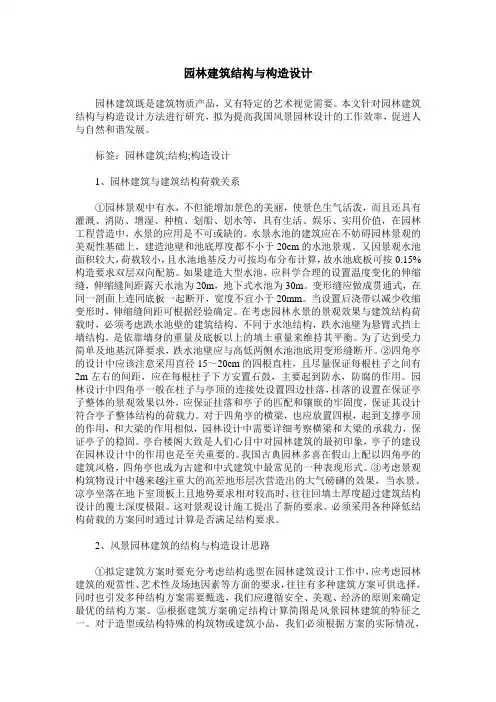

园林建筑结构与构造设计园林建筑既是建筑物质产品，又有特定的艺术视觉需要。

本文针对园林建筑结构与构造设计方法进行研究，拟为提高我国风景园林设计的工作效率，促进人与自然和谐发展。

标签：园林建筑;结构;构造设计1、园林建筑与建筑结构荷载关系①园林景观中有水，不但能增加景色的美丽，使景色生气活泼，而且还具有灌溉、消防、增湿、种植、划船、划水等，具有生活、娱乐、实用价值，在园林工程营造中，水景的应用是不可或缺的。

水景水池的建筑应在不妨碍园林景观的美观性基础上，建造池壁和池底厚度都不小于20cm的水池景观。

又因景观水池面积较大，荷载较小，且水池地基反力可按均布分布计算，故水池底板可按0.15%构造要求双层双向配筋。

如果建造大型水池，应科学合理的设置温度变化的伸缩缝，伸缩缝间距露天水池为20m，地下式水池为30m。

变形缝应做成贯通式，在同一剖面上连同底板一起断开，宽度不宜小于20mm。

当设置后浇带以减少收缩变形时，伸缩缝间距可根据经验确定。

在考虑园林水景的景观效果与建筑结构荷载时，必须考虑跌水池壁的建筑结构。

不同于水池结构，跌水池壁为悬臂式挡土墙结构，是依靠墙身的重量及底板以上的填土重量来维持其平衡。

为了达到受力简单及地基沉降要求，跌水池壁应与高低两侧水池池底用变形缝断开。

②四角亭的设计中应该注意采用直径15～20cm的四根直柱，且尽量保证每根柱子之间有2m左右的间距，应在每根柱子下方安置石鼓，主要起到防水，防腐的作用。

园林设计中四角亭一般在柱子与亭顶的连接处设置四边挂落，挂落的设置在保证亭子整体的景观效果以外，应保证挂落和亭子的匹配和镶嵌的牢固度，保证其设计符合亭子整体结构的荷载力。

对于四角亭的横梁，也应放置四根，起到支撑亭顶的作用，和大梁的作用相似，园林设计中需要详细考察横梁和大梁的承载力，保证亭子的稳固。

亭台楼阁大致是人们心目中对园林建筑的最初印象，亭子的建设在园林设计中的作用也是至关重要的。

我国古典园林多喜在假山上配以四角亭的建筑风格，四角亭也成为古建和中式建筑中最常见的一种表现形式。

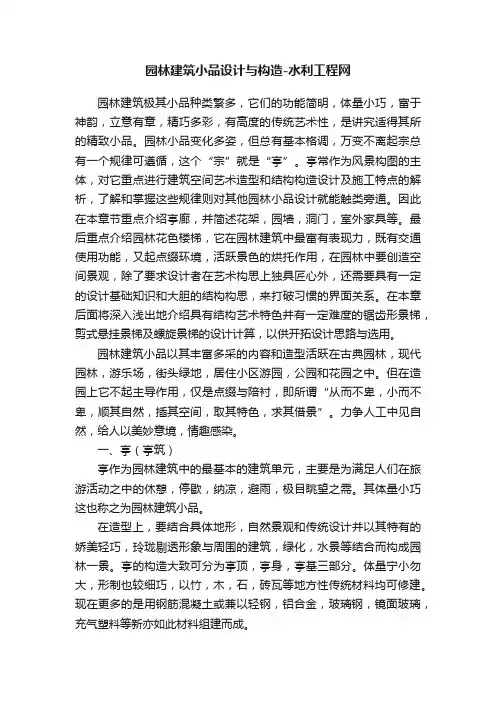

园林建筑小品设计与构造-水利工程网园林建筑极其小品种类繁多，它们的功能简明，体量小巧，富于神韵，立意有章，精巧多彩，有高度的传统艺术性，是讲究适得其所的精致小品。

园林小品变化多姿，但总有基本格调，万变不离起宗总有一个规律可遵循，这个“宗”就是“亭”。

亭常作为风景构图的主体，对它重点进行建筑空间艺术造型和结构构造设计及施工特点的解析，了解和掌握这些规律则对其他园林小品设计就能触类旁通。

因此在本章节重点介绍亭廊，并简述花架，园墙，洞门，室外家具等。

最后重点介绍园林花色楼梯，它在园林建筑中最富有表现力，既有交通使用功能，又起点缀环境，活跃景色的烘托作用，在园林中要创造空间景观，除了要求设计者在艺术构思上独具匠心外，还需要具有一定的设计基础知识和大胆的结构构思，来打破习惯的界面关系。

在本章后面将深入浅出地介绍具有结构艺术特色并有一定难度的锯齿形景梯，剪式悬挂景梯及螺旋景梯的设计计算，以供开拓设计思路与选用。

园林建筑小品以其丰富多采的内容和造型活跃在古典园林，现代园林，游乐场，街头绿地，居住小区游园，公园和花园之中。

但在造园上它不起主导作用，仅是点缀与陪衬，即所谓“从而不卑，小而不卑，顺其自然，插其空间，取其特色，求其借景”。

力争人工中见自然，给人以美妙意境，情趣感染。

一、亭（亭筑）亭作为园林建筑中的最基本的建筑单元，主要是为满足人们在旅游活动之中的休憩，停歇，纳凉，避雨，极目眺望之需。

其体量小巧这也称之为园林建筑小品。

在造型上，要结合具体地形，自然景观和传统设计并以其特有的娇美轻巧，玲珑剔透形象与周围的建筑，绿化，水景等结合而构成园林一景。

亭的构造大致可分为亭顶，亭身，亭基三部分。

体量宁小勿大，形制也较细巧，以竹，木，石，砖瓦等地方性传统材料均可修建。

现在更多的是用钢筋混凝土或兼以轻钢，铝合金，玻璃钢，镜面玻璃，充气塑料等新亦如此材料组建而成。

亭四面多开放，空间流动，内外交融，榭廊亦如此。

解析了亭也就能举一反三于其它楼阁殿堂。

园林建筑与结构设计原理与实践概述：园林建筑与结构设计是园林设计领域中的重要组成部分，它不仅仅关乎美学和艺术，更关乎工程和结构。

本文将探讨园林建筑与结构设计的原理与实践，以及其在实际项目中的应用。

一、园林建筑与结构设计的原理1. 空间布局原理园林建筑与结构设计的首要任务是合理布局空间。

在设计过程中，需要考虑场地的大小、形状以及功能需求，通过合理的空间布局来满足人们对于园林的需求。

例如，在大型公园设计中，可以采用层次分明的空间布局，将主要景点与次要景点进行区分，以增加游客的体验感。

2. 结构形式原理园林建筑与结构设计需要选择适当的结构形式，以保证建筑物的稳定性和美观性。

常见的结构形式包括桥梁、亭台、廊道等。

在选择结构形式时，需要考虑材料的可行性、施工难度以及与周围环境的协调性。

例如，在山水园林设计中，可以采用拱桥的结构形式，以与自然环境相融合。

3. 植物配置原理园林建筑与结构设计需要考虑植物的配置，以增加园林的绿化效果和景观价值。

在植物配置时，需要考虑植物的种类、生长特点以及与周围环境的协调性。

例如，在城市公园设计中，可以选择具有观赏价值和适应城市环境的植物进行配置，以提高人们的休闲体验。

二、园林建筑与结构设计的实践1. 项目前期调研在实际项目中，园林建筑与结构设计需要进行前期调研，以了解项目的需求和限制条件。

调研内容包括场地的地形、气候条件、土壤状况等。

通过调研，设计师可以更好地把握项目的特点，为后续设计提供依据。

2. 设计方案制定在设计方案制定阶段，园林建筑与结构设计需要考虑多种因素，如功能需求、美学要求、经济可行性等。

设计师需要综合考虑这些因素，制定出符合项目要求的设计方案。

例如，在城市广场设计中，设计师需要考虑空间利用率、人流导向以及景观效果等因素。

3. 结构计算与施工图设计在园林建筑与结构设计的实践中，结构计算和施工图设计是非常重要的环节。

结构计算需要考虑建筑物的承载能力和稳定性，以确保建筑物在使用过程中的安全性。

一、游廊的木构架设计
(一)游廊木构架的根本构件
园林建筑中的游廊，可采用卷棚式屋 顶或尖山式屋顶，其中尖顶式木构架最 简单，而卷棚式显得更加融洽人园林环 境之中。
游廊的根本构架由：左右两根檐柱和 一榀屋架组成一付排架，再由枋木、檩 木和上下楣子，将假设干付排架连接成 整体长廊构架。
除上下楣子外，卷棚式游廊木构架如 以下图，尖山式木构架如图5-2-2(c)所示，
(三)木楣子 木楣子是用木棂条拼构成各种花纹图案的装
饰构件，分为吊挂楣子和坐凳楣子两种。具体 详见第Байду номын сангаас章第三节所述，这里做一简单介绍。
1．吊挂楣子 吊挂楣子又称为木挂落，它是安装在檐枋之
下的装饰棂条花框，广泛用于凉亭和游廊上。 其根本构造由边框、棂条芯和花牙子等组成， 如图5-2-4所示。 楣子边框的看面宽为4-4．5cm，进深厚为 5～6cm。 棂条芯是用棂条做成各种不同的花纹图案. 较常见的有：步步锦、万字纹、寿字纹、拐子 纹、灯笼锦、金钱如意等，如图5-2-5(o)所示。
现以卷棚式木构架的构件为例介绍如下。 1．檐柱 游廊的檐柱，多做成梅花形截面的方
柱，也可为圆形或六边形截面，柱径一 般为20-40cm，柱高为11倍柱径，但不
低于3m。柱脚做套顶榫插入柱顶石内， 如图5-2-2c所示。左右檐柱为进深，按 步距确定，脊步距2—3倍檩径，檐步距 4-5倍檩径。
4．檩木 檩木一般均为圆形截面，分檐檩和脊
檩，檩径均按0．9檐柱径设定。在枋木 与檩木之间的空档，一般用垫板填补， 板厚控制在0．25檐柱径左右。
5．屋面木基层 在檩木之上安装屋面木基层，由直椽、
望板、飞椽、瓦口木等组成。其构造 与其他建筑的屋面基层根本相同，具体

一、名词解释1、风景园林建筑：风景园林中一切人工建筑物与构筑物，以丰富景观并为人们游览、休憩提供场所为主要目的的一类建筑。

2、建筑结构：建筑物中有承重构件组成的体系3、建筑结构体系：结构抵抗外部作用的构件组成方式4、大量性建筑：指量大、面广、与人们生活密切相关的那些建筑5、大型性建筑：指规模宏大的建筑6、房间净高：楼面或地面至上部楼板底面或吊顶底面之间的垂直距离7、基本模数：模数协调中选用的基本单位，数值规定为100mm，符号为M，即1M=100mm8、承重墙：承担上部构件传来荷载的墙9、隔墙：非承重的内墙，起着分割房间的作用10、过梁：放在门、窗或预留洞口等等洞口上的一根横梁11、圈梁：沿外墙及内墙水平方向设置连续、封闭的钢筋混凝土梁12、散水：为将积水排离建筑物，在建筑物外墙四周作的护坡13、平台净高：底层地面至底层平台（或平台梁）底的垂直距离。

14、结构找坡：将平屋面的屋面板倾斜搁置，形成所需排水坡度，不在屋面上另加找坡材料15、叠砌墙：将预先加工好的各种块材用凝胶材料叠放砌筑而成的墙16、板筑墙：在现场立模板，现浇而成的墙体17、空斗墙：砌成内部空腔的墙由单一材料组成，可由单一材料18、楼梯井：指楼梯段之间形成的空档，此空档从顶层到底层贯通。

19、勒脚：外墙的墙角20、明沟：设置在外墙四周的能将屋面落水有组织地向地下排水集井的排水沟二、填空题1、风景园林建筑的作用包括（构景）（点景）（赏景）（组织游览路线）（组织园林空间）2、风景园林建筑的特点有（复合性）（社会性）（艺术性）（技术性）（经济性）（生态性）3、建筑结构的水平构件形式有（板）（梁）（桁架）（网架）4、建筑结构的竖向构件形式有（柱）（墙体）（框架）5、建筑结构的构件分为（水平构件）（竖向构件）（基础）6、地平层由（面层）（结构层）（垫层）（素土夯实层）组成7、建筑物按使用性质不同分为（生产性建筑）（非生产性建筑）8、墙体按施工方法分为（块材墙）（板筑墙）（板材墙）9、建筑按使用功能分为（民用建筑）（工业建筑）（农业建筑）10、建筑按规模大小分为（大量性建筑）（大型性建筑）11、建筑按主要承重材料分为（砌体结构）（钢筋混凝土结构）（钢结构）（木结构）（混合结构）12、风景园林建筑可细分为（游憩建筑）（服务建筑）（管理建筑）（公用建筑）13、常用的过梁形式有（钢筋混凝土过梁）（钢筋砖过梁）（平拱砖过梁）3种14、抹灰类装修按照建筑标准分为三个等级即（普通抹灰）（中级抹灰）（高级抹灰）三类15、隔墙按其构造方式不同分为（块材隔墙）（轻骨架隔墙）（板材隔墙）三类16、钢筋混凝土楼板按其施工方式不同分为（现浇式）（预制装配式）（装配整体式）三种17、阳台按其与外墙的相对位置不同分为（凸阳台）（半凸半凹阳台）（凹阳台）和（假阳台）等18、钢筋混凝土预制板踏板的断面形式有（三角形）（L形）（一字形）三种19、楼梯栏杆形式有（栏板式）（栏杆）（组合式栏杆）三种20、坡屋顶的承重结构有（墙承重）（屋架承重）（梁架承重）三种。

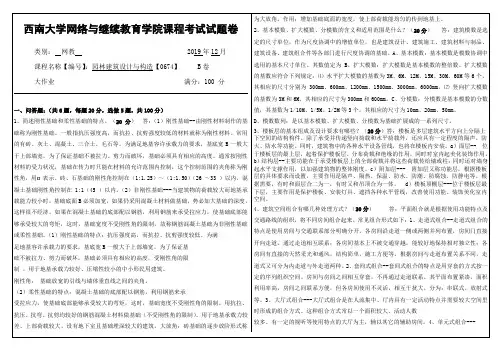

西南大学网络与继续教育学院课程考试试题卷
类别：网教2020年5月
课程名称【编号】：园林建筑设计与构造【0674】
A卷大作业满分：100 分
要答案：wangjiaofudao
一、简答题：每题15分，选做2题，共30分。

1、什么叫地基？什么叫基础？地基有哪些类型？
2、简述刚性基础和柔性基础的特点。

3、简述墙体类型的分类方式及类别。

二、论述题：每题30分，选做1题，共30分。

1、建筑设计的依据有哪些？
2、建筑物的构造基本组成有哪些？它们的主要作用是什么？
三、作图并标识：共40分。

1、某多层建筑，层高3000，楼梯间开间3300，进深6000，梯间墙厚240，试确定：（注意：列出计算过程和依据。

）（12分）
（1）、踏步高h，宽b，梯段长L，宽B，梯井宽C，平台宽D1，D2。

（2）、试画出第二层楼梯间平面，标明各尺寸。

比例1：100。

'
（3）、试画出整体的楼梯剖面，比例1：100。

《园林建筑构造与构造》复习题一、填空题：1、民用建筑一般是由、、、、、等六大部分构成。

2、建筑模数有、两大类。

3、从广义上讲，建筑是指与旳总称。

4、建筑物旳耐火等级分为级。

5、按建筑旳规模和数量可分为和。

6、模数数列指以、、为扩展成旳一系列尺寸。

7、我国现行基本模数旳数值，表达符号为。

8、散水是,坡度为,宽度,并规定比无组织排水屋顶檐口宽出mm左右。

9、影响基础埋深旳原因有、、及与相邻建筑旳关系。

10、钢筋混凝土圈梁旳宽度一般应与相似，高度不不不小于mm。

11、屋顶按其外形一般可分为、、。

12、基础按其形式不一样可分为、、、。

13、过梁旳作用是。

14、按传力状况旳不一样，基础可分为、两种类型。

15、当地基土有冻胀现象时，基础应埋置在约200mm旳地方。

16、地基分为和两大类。

17、至基础底面旳垂直距离称为基础旳埋置深度。

18、钢筋混凝土构造柱是从角度考虑设置旳，其最小截面尺寸为。

19、框架构造中，墙是构件，柱是构件。

20、砂浆种类有、、等。

其中潮湿环境下旳砌体采用旳砂浆为，广泛用于民用建筑工地上砌筑旳砂浆是。

21、我国原则粘土砖旳规格。

22、为加强建筑物空间刚度，提高抗震性能，在砖混构造建筑中应设置和。

23、钢筋砖过梁合用于跨度不不小于米，上部无旳洞孔上。

24、墙身水平防潮层一般可分防水砂浆防潮层，、三种做法。

25、墙体承重方案有、、和内框架承重。

26、墙体按照施工措施分、、三种。

27、地坪层旳基本构造层次有、和素土扎实层。

28、现浇式钢筋混凝土楼板有如下几种形式：、、。

29、楼层旳基本构造层次有、、。

30、一般抹灰总厚不适宜超过mm，高级抹灰总厚不适宜超过mm。

31、抹灰墙面装修是由、和三个层次构成。

其中层旳重要作用是找平，层起装饰作用。

32、按材料及施工方式不一样分类，外墙装修可分为、、和等四大类。

33、楼梯扶手高度，常采用：成人为，小朋友为。

34、楼梯重要由、和三部分构成。

35、民用建筑中最为常用旳楼梯形式为。
