柱系梁技术交底
（1）施工放样
下墩柱混凝土强度满足上系梁施工要求后可以进行上系梁的施工。
首先对下墩柱顶进行人工凿毛，达到设计标高。
然后拿全站仪对墩顶进行精确放样，并测定其标高以放样点作为底模控制线。
（2）底模支设
在下墩柱施工时，我们采用抱箍施工方法，中间连接用工字钢。
在工字钢上架设长150cm 、规格3cm×4cm 方木作为底层支撑，每1m设置一个。
上述工作完成后进行组合模板拼装，通过调整支架高度，使底模达到设计高度，在实际操作中，底模标高应高出设计标高5mm，以防底模均匀沉降。
（3）系梁钢筋绑扎：
钢筋加工、绑扎在施工现场进行。
严格按设计图纸钢筋间距布设主筋和箍筋，钢筋绑扎须牢固。
采用吊车将半成品吊装至上系梁处进行就位，吊装就位后，认真检查周边保护层及各钢筋尺寸是否符合要求，各种预埋件是否准确、到位，经监理工程师检验认可后，进行下道工序的施工。
底层钢筋和四周侧面钢筋加垫5cm垫块，以保证其保护层厚度。
垫块呈梅花型布置，用绑丝固定于主筋之上。
工艺要求：为保证混凝土保护层厚度，钢筋骨架安装好后进行绑扎前，必须加设两侧定位钢管架和顶部抬平定位架。
（4）系梁侧模板安装：
待上系梁钢筋绑扎固定后，进行系梁侧模板。
一、工程概况1. 工程名称：________________________2. 施工单位：________________________3. 工程地点：________________________4. 工程规模：________________________5. 施工周期：________________________二、施工内容1. 墩柱施工：包括墩柱模板安装、钢筋绑扎、混凝土浇筑、墩柱拆除等。
2. 系梁施工：包括系梁模板安装、钢筋绑扎、混凝土浇筑、系梁拆除等。
三、安全技术交底1. 施工人员必须经过专业培训，取得上岗证，熟悉施工图纸、施工方案及安全技术操作规程。
2. 施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
3. 施工过程中应遵守以下安全规定：（1）高处作业安全措施：a. 高处作业人员必须佩戴安全帽、安全带等个人防护用品。
b. 高处作业平台应牢固可靠，并设置防护栏杆和安全网。
c. 高处作业时，应采取防滑措施，确保作业人员安全。
（2）模板及支架安全措施：a. 模板及支架设计应符合规范要求，并经专业人员审核批准。
b. 模板及支架安装、拆除过程中，应采取防止坍塌、倾覆的措施。
c. 模板及支架应定期检查，发现问题及时整改。
（3）钢筋及混凝土施工安全措施：a. 钢筋加工、绑扎过程中，应防止钢筋划伤人员。
b. 混凝土浇筑过程中，应防止混凝土溅射伤人。
c. 施工现场应配备消防器材，确保消防安全。
（4）机械设备安全措施：a. 机械设备应定期检查、维护，确保设备正常运行。
b. 机械设备操作人员应熟悉操作规程，严禁违章操作。
c. 机械设备操作区域应设置安全警示标志，提醒人员注意安全。
4. 施工现场应加强安全管理，严格执行以下规定：（1）施工现场应设置安全通道，确保人员疏散通道畅通。
（2）施工现场应配备急救箱，并定期检查、补充急救药品。
（3）施工现场应加强防火、防盗、防毒、防辐射等安全管理。

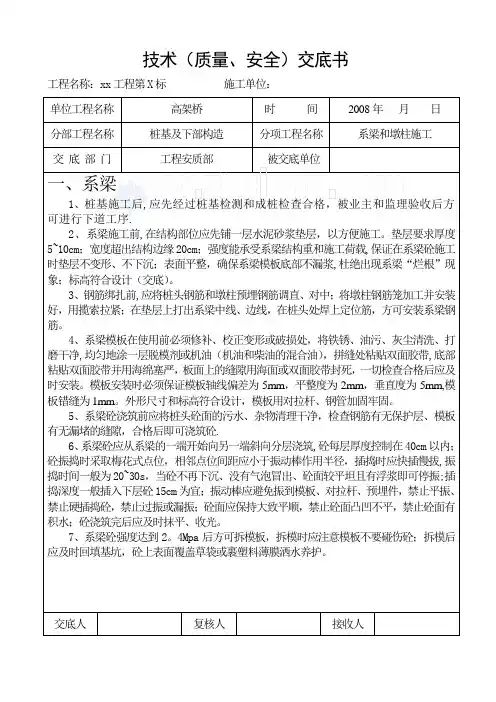

工程名称：xx工程第X标施工单位：单位工程名称高架桥时间2008年月日分部工程名称桩基及下部构造分项工程名称系梁和墩柱施工交底部门工程安质部被交底单位一、系梁1、桩基施工后,应先经过桩基检测和成桩检查合格，被业主和监理验收后方可进行下道工序.2、系梁施工前,在结构部位应先铺一层水泥砂浆垫层，以方便施工。
垫层要求厚度5~10cm；宽度超出结构边缘20cm；强度能承受系梁结构重和施工荷载,保证在系梁砼施工时垫层不变形、不下沉；表面平整，确保系梁模板底部不漏浆,杜绝出现系梁“烂根”现象；标高符合设计（交底）。
3、钢筋绑扎前,应将桩头钢筋和墩柱预埋钢筋调直、对中；将墩柱钢筋笼加工并安装好，用揽索拉紧；在垫层上打出系梁中线、边线，在桩头处焊上定位筋，方可安装系梁钢筋。
4、系梁模板在使用前必须修补、校正变形或破损处，将铁锈、油污、灰尘清洗、打磨干净,均匀地涂一层脱模剂或机油（机油和柴油的混合油），拼缝处粘贴双面胶带,底部粘贴双面胶带并用海绵塞严，板面上的缝隙用海面或双面胶带封死，一切检查合格后应及时安装。
模板安装时必须保证模板轴线偏差为5mm，平整度为2mm，垂直度为5mm,模板错缝为1mm。
外形尺寸和标高符合设计，模板用对拉杆、钢管加固牢固。
5、系梁砼浇筑前应将桩头砼面的污水、杂物清理干净，检查钢筋有无保护层、模板有无漏堵的缝隙，合格后即可浇筑砼.6、系梁砼应从系梁的一端开始向另一端斜向分层浇筑,砼每层厚度控制在40cm以内；砼振捣时采取梅花式点位，相邻点位间距应小于振动棒作用半径，插捣时应快插慢拔,振捣时间一般为20~30s，当砼不再下沉、没有气泡冒出、砼面较平坦且有浮浆即可停振;插捣深度一般插入下层砼15cm为宜；振动棒应避免振到模板、对拉杆、预埋件，禁止平振、禁止硬插捣砼，禁止过振或漏振；砼面应保持大致平顺，禁止砼面凸凹不平，禁止砼面有积水；砼浇筑完后应及时抹平、收光。
7、系梁砼强度达到2。
4Mpa后方可拆模板，拆模时应注意模板不要碰伤砼；拆模后应及时回填基坑，砼上表面覆盖草袋或裹塑料薄膜洒水养护。
1、墩柱施工工艺墩柱分次浇筑，初次浇筑到上系梁底部位置，剩余长度与上系梁一起浇筑。
施工工艺流程图详见下图：2、测量放样由测量人员用全站仪精确测放出墩柱中心点，并用铁钉进行标识，铁钉顶面刻十字线，十字线交点为墩柱中心点。
3、接触面凿毛劳务队作业人员用凿子对墩柱与扩大基础旳接触面进行凿毛，将浮浆及混凝土松散层凿除洁净，凿毛完毕后，用高压水枪将接触面冲洗洁净。
4、钢筋加工及绑扎钢筋进料时按照不一样品种、不一样规格分批进料、验收，分别寄存，并设置明显标志，严禁混杂。
钢筋底部用方木或其他方式垫起，表面用篷布或塑料薄膜覆盖，防止雨水或雾气对钢筋导致锈蚀。
钢筋寄存时间不适宜超过6个月。
钢筋表面应洁净、无损伤，使用前应将表面旳油渍、漆皮、鳞锈等清除洁净，带有颗粒状或片状老锈旳钢筋严禁使用；当除锈后钢筋表面有严重旳麻坑、斑点，已伤蚀截面时，应降级使用或剔除不用。
钢筋在加工厂集中下料、加工，在现场进行绑扎。
钢筋下料前，首先对施工图中多种规格旳钢筋长度、数量进行查对，无误后方可进行下料，根据钢筋原材长度与图纸设计长度并结合规范规定，在满足设计、规范规定旳同步，尽量减少钢筋损耗，合理搭配钢筋，错开接头位置，确定钢筋旳下料长度。
加工好旳钢筋在钢筋场地寄存时，根据墩台号、钢筋编号分别寄存，并用标志标示出钢筋墩台号及钢筋编号，防止混杂。
钢筋接头采用双面搭接焊，焊缝长度不得不不小于5d（d为钢筋直径），焊缝厚度不得不不小于0.3d，焊缝宽度不得不不小于0.8d，焊条采用502或506焊条。
钢筋焊接前，两钢筋搭接端部应预先折向一侧，两结合钢筋旳轴线应保持一致。
焊接接头与钢筋弯曲处旳距离不得不不小于10d，且不适宜位于构件旳最大弯矩处。
受力钢筋旳焊接接头设置在内力较小处，并错开布置，在接头长度区段内（接头长度区段为35d），同一根钢筋不得有两个接头，且配置在接头长度区段内旳受力钢筋，其接头截面面积占总截面面积旳百分率在受拉区不得超过50%。
一、交底目的为确保墩柱系梁施工过程中的安全，防止安全事故的发生，特制定本安全技术交底。
二、交底范围1. 施工单位：[施工单位名称]2. 工程名称：[工程名称]3. 施工部位：墩柱、系梁4. 施工单位负责人：[负责人姓名]5. 接受交底人员：[接受人员名单]三、施工安全注意事项1. 施工现场必须严格遵守国家有关安全生产的法律、法规和标准，严格执行本安全技术交底。
2. 施工前，应对施工现场进行安全检查，确保施工现场安全、整洁，无安全隐患。
3. 施工人员必须佩戴好安全帽、安全带、防尘口罩等个人防护用品。
4. 施工人员应接受安全教育培训，熟悉本工程的安全操作规程，了解施工过程中可能存在的安全隐患。
5. 施工现场应设置明显的安全警示标志，禁止无关人员进入施工区域。
6. 施工过程中，严禁酒后作业、疲劳作业、违章作业。
7. 高处作业时，必须系好安全带，安全带应挂设可靠，严禁系在移动的物体上。
8. 施工过程中，严禁随意拆改安全设施，如需改动，必须经相关部门同意。
9. 施工现场用电必须符合国家有关标准，严禁私拉乱接电线。
10. 施工现场应配备必要的消防设施，如灭火器、消防砂等，并定期检查、维护。
四、施工操作规程1. 施工前，应进行技术交底，明确施工工艺、施工顺序、施工要点。
2. 施工过程中，应严格按照施工图纸、施工方案和施工技术交底进行操作。
3. 墩柱、系梁施工前，应对混凝土、钢筋等原材料进行检查，确保质量合格。
4. 施工过程中，应加强施工过程控制，确保混凝土强度、钢筋位置、模板安装等符合设计要求。
5. 施工过程中，应加强施工协调，确保施工进度和质量。
6. 施工完成后，应对墩柱、系梁进行验收，确保符合设计要求。
五、应急处置1. 发生安全事故时，立即停止施工，组织人员撤离现场。
2. 及时向相关部门报告，并按照事故应急预案进行处理。
3. 对事故原因进行分析，制定整改措施，防止类似事故再次发生。
六、交底记录1. 交底日期：[交底日期]2. 交底人：[交底人姓名]3. 接受交底人：[接受交底人姓名]4. 交底内容：[交底内容][签名][施工单位名称][工程名称][施工部位][日期]注：本模板仅供参考，具体内容应根据实际工程情况进行调整。
系梁施工技术交底6篇【第1篇】墩柱及系梁施工-技术交底1、施工工艺流程测量放线模板整修绑扎钢筋搭设脚手架立模砼浇注养生盖梁施工2、施工办法2.1、测量放样按照设计图纸给出的桩位中心坐标,并经复核无误后用全站仪精确放出墩柱的中心位置,将并做好庇护工作。
中心用油漆举行标注清楚,按照中心放出模板边线。
在举行下一道工序前,必需认真反复测量墩柱及系梁顶面高程,以满足设计图纸要求。
2.2、系梁顶面处理待桩基砼强度合格且检桩报告证实桩基无质量问题后,方可对桩间系梁施工,然后进一步举行墩柱施工。
待系梁达到承重强度后,对系梁顶面举行凿毛处理,然后按照施工放样线举行立模。
2.3、钢筋制作、安装钢筋规格、数量、钢筋的制作、安装必需严格根据设计图纸及规范要求举行施工。
在预备举行下一道工序施工前,必需报请工程师检验,经过工程师允许后,方可举行下一道工序的施工。
钢筋调直、衔接、切断、弯曲均采纳机械加工,加工好的半成品分类挂牌堆放。
全部的钢筋在加工之前,必需清污、调直。
钢筋的加工在钢筋加工棚内举行,全部钢筋加工与绑扎必需满足设计要求,钢筋的材料、尺寸、钢筋的接头型式均要符合设计及规范要求。
φ25以上主筋衔接采纳墩粗直螺纹机械衔接。
主筋搭接应符合设计要求,每个断面接头数量不得超过主筋数量的50%。
钢筋安装完毕核对无误,并经过工程师检验合格征得工程师允许后,方可进入下一道工序施工。
钢筋应储存于地面以上0.5m的平台、垫木或其他支承上,并应庇护其不受机械损伤及因为裸露于大气而产生锈蚀和表面破损。
当钢筋安装于相应工程部位时,钢筋应无灰尘、无有害的锈蚀、无松散锈皮、无油漆、无油脂、无油或其他杂质。
钢筋不得存在有害的缺陷,例如裂纹及剥离层。
不同规格型号的钢筋要分离储存,并设以标志,以便于检查和使用。
盘筋和弯曲的钢筋,采纳冷拉办法调直钢筋时,r235钢筋的冷拉率不宜大于2%;hrb335钢筋的冷拉率不宜大于1%。
全部钢筋的截断及弯曲工作均应在工地工场内举行,钢筋加工场地应搭设加工工棚,地面根据标准化施工指南举行硬化,并做好排水沟。
