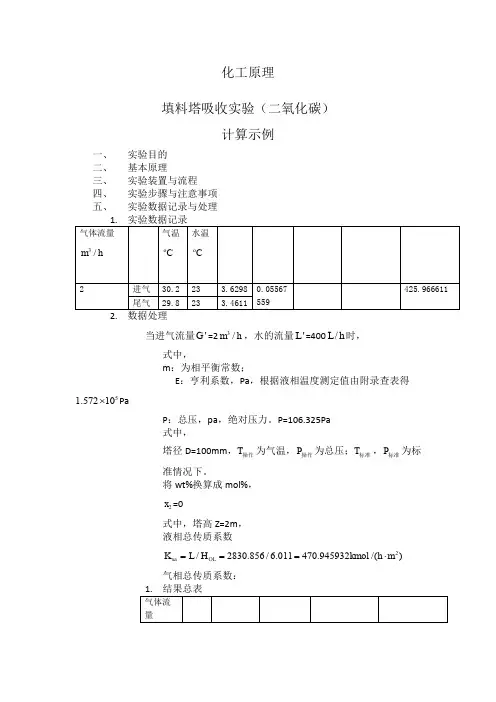

化工原理填料塔吸收实验（二氧化碳）计算示例一、 实验目的 二、 基本原理三、 实验装置与流程 四、 实验步骤与注意事项 五、实验数据记录与处理当进气流量'G =23/m h ，水的流量'L =400/L h 时，式中，m ：为相平衡常数；E ：亨利系数，Pa ，根据液相温度测定值由附录查表得51.57210⨯PaP ：总压，pa ，绝对压力。

P=106.325Pa 式中，塔径D=100mm ，T 操作为气温，P 操作为总压；T 标准，P 标准为标准情况下。

将wt%换算成mol%，2x =0式中，塔高Z=2m ， 液相总传质系数2/2830.856/6.011470.945932/()xa OL K L H kmol h m ===⋅气相总传质系数：六、1.本实验中，为什么塔底要液封？液封高度如何计算？答：防止塔内气体外漏，防止塔外气体进入塔内；利用塔内正负压与大气压的差值计算。

2.测定填料塔的流体力学性能有什么工程意义？答：可以通过流体力学性能来判断填料塔的一系列性能。

K有什么工程意义？3.测定xaK可以确定传质单元高度，从而可找出填料层高度。

答：由xaCO吸收过程属于液膜控制？4.为什么2答：易容气体的吸收是气膜控制，吸收时的阻力主要在气相，CO，溶解度低，应属于液膜控制。

反之事液膜控制，对于25.当气体温度和液体温度不同时，应用什么温度计算亨利系数？答：液体温度。

因为亨利定律一般适用于稀溶液，如难容气体的溶解，这种溶解的传质过程应属于液膜控制，液体的影响比较大，故选择液体温度。

一、设计方案的确定(一) 操作条件的确定1．1吸收剂的选择1．2装置流程的确定1．3填料的类型与选择1．4操作温度与压力的确定45℃常压（二）填料吸收塔的工艺尺寸的计算2．1基础物性数据①液相物性数据对于低浓度吸收过程，溶液的物性数据可近似取质量分数为30%MEA 的物性数据7.熔根据上式计算如下： 混合密度是：1013.865KG/M3 混合粘度0.001288 Pa ·s 暂取CO2在水中的扩散系数表面张力б=72.6dyn/cm=940896kg/h 3②气相物性数据混合气体的平均摩尔质量为 M vm =y i M i =0.133*44+0.0381*64+0.7162*14+0.00005*96+0.1125*18 =20.347混合气体的平均密度ρvm ==⨯⨯=301314.805.333.101RT PMvm 101.6*20.347/（8.314*323）=0.769kg/m3混合气体粘度近似取空气粘度，手册28℃空气粘度为μV =1.78×10-5Pa ·s=0.064kg/(m •h) 查手册得CO2在空气中的扩散系数为 D V =1.8×10-5m 2/s=0.065m 2/h 由文献时CO 2在MEA 中的亨利常数：在水中亨利系数E=2.6⨯105kPa相平衡常数为m=1.25596.101106.25=⨯=P E 溶解度系数为H=)/(1013.218106.22.997345kPa m kmol E M s•⨯=⨯⨯=-ρ2.2物料衡算进塔气相摩尔比为Y1=0.133/（1-0.133）= 0.153403 出塔气相摩尔比为Y2= 0.153403×0.05=0.00767 进塔惰性气相流量为V=992.1mol/s=275.58kmol/h该吸收过程为低浓度吸收，平衡关系为直线，最小液气比按下式计算，即2121min /X m Y Y Y ）V L（--=对于纯溶剂吸收过程，进塔液组成为X2=02121min /X m Y Y Y ）V L（--==（0.153403-0.00767）/（0.1534/1.78）=1.78取操作液气比（？）为L/V=1.5L/V=1.5×1.78=2.67 L=2.67×275.58=735.7986kmol/h ∵V(Y1-Y2)=L(X1-X2) ∴X1=0.054581①塔径计算采用Eckert 通用关联图计算泛点气速 气相质量流量为 W V =13.74kg/s=49464kg/h 液相质量流量计算即W L =735.7986×（0.7*18+0.3*54）=21190.99968kg/h Eckert 通用关联图横坐标为0.011799查埃克特通用关联图得226.02.0=••L LV F F g u μρρϕφ（查表相差不多） 查表（散装填料泛点填料因子平均值）得1260-=m F φ s m g u LV F LF /552.21338.112602.99881.9226.0226.02.02.0=⨯⨯⨯⨯⨯==μϕρφρUf=3.964272m/s取u=0.8u F =0.8×3.352=2.6816m/s 由=1.839191m圆整塔径，取D=1.9m 泛点率校核 u=s m /12.26.0785.03600/15002=⨯ = 4.724397m/s100522.212.2⨯=F u u ﹪=84.18％(在允许范围内) =3.352964272/ 4.724397=70.9% 填料规格校核：82425600>==d D =1900/25=76》8 液体喷淋密度校核，取最小润湿速率为 （L W ）min =0.08m 3/m ·h 查塑料阶梯环特性数据表得：型号为DN25的阶梯环的比表面积 a t =228 m 2/m 3 U min =(L W )min a t =0.08×228=18.24m 3/m 2·h U=min 251.76.0785.02.998/312121U 。

一、 设计方案的确定 (一) 操作条件的确定1．1吸收剂的选择1．2装置流程的确定1．3填料的类型与选择1．4操作温度与压力的确定45℃ 常压（二）填料吸收塔的工艺尺寸的计算2．1基础物性数据①液相物性数据对于低浓度吸收过程，溶液的物性数据可近似取质量分数为30%MEA 的物性数据7.熔 根据上式计算如下：混合密度是：1013.865KG/M3混合粘度0.001288 Pa ·s暂取CO2在水中的扩散系数表面张力б=72.6dyn/cm=940896kg/h 3②气相物性数据混合气体的平均摩尔质量为M vm =y i M i =0.133*44+0.0381*64+0.7162*14+0.00005*96+0.1125*18 =20.347混合气体的平均密度ρvm = =⨯⨯=301314.805.333.101RT PMvm 101.6*20.347/（8.314*323）=0.769kg/m 3混合气体粘度近似取空气粘度，手册28℃空气粘度为μV =1.78×10-5Pa ·s=0.064kg/(m?h)查手册得CO2在空气中的扩散系数为D V =1.8×10-5m 2/s=0.065m 2/h由文献时CO 2在MEA 中的亨利常数：在水中亨利系数E=2.6⨯105kPa 相平衡常数为m=1.25596.101106.25=⨯=P E 溶解度系数为H=)/(1013.218106.22.997345kPa m kmol E M s ∙⨯=⨯⨯=-ρ 2.2物料衡算进塔气相摩尔比为Y1=0.133/（1-0.133）= 0.153403出塔气相摩尔比为Y2= 0.153403×0.05=0.00767进塔惰性气相流量为V=992.1mol/s=275.58kmol/h 该吸收过程为低浓度吸收，平衡关系为直线，最小液气比按下式计算，即 2121min /X m Y Y Y ）V L （--=对于纯溶剂吸收过程，进塔液组成为X2=0 2121min /X m Y Y Y ）V L （--==（0.153403-0.00767）/（0.1534/1.78）=1.78 取操作液气比（？）为L/V=1.5L/V=1.5×1.78=2.67L=2.67×275.58=735.7986kmol/h∵V(Y1-Y2)=L(X1-X2)∴X1=0.054581①塔径计算采用Eckert 通用关联图计算泛点气速气相质量流量为 W V =13.74kg/s=49464kg/h液相质量流量计算即W L =735.7986×（0.7*18+0.3*54）=21190.99968kg/hEckert 通用关联图横坐标为0.011799 查埃克特通用关联图得226.02.0=∙∙L LV F F g u μρρϕφ（查表相差不多） 查表（散装填料泛点填料因子平均值）得1260-=m F φUf=3.964272m/s取u=0.8u F =0.8×3.352=2.6816m/s由=1.839191m圆整塔径，取D=1.9m泛点率校核 u=s m /12.26.0785.03600/15002=⨯ = 4.724397m/s 100522.212.2⨯=F u u ﹪=84.18％(在允许范围内) = 4.724397=70.9%填料规格校核：82425600>==d D =1900/25=76》8 液体喷淋密度校核，取最小润湿速率为 （L W ）min =0.08m 3/m ·h查塑料阶梯环特性数据表得：型号为DN25的阶梯环的比表面积 a t =228 m 2/m 3U min =(L W )min a t =0.08×228=18.24m 3/m 2·h U=min 251.76.0785.02.998/312121U 。

填料塔的计算范文料塔是一种常见的工程结构，用于储存和输送颗粒状物料。

其设计过程中需要进行一系列计算，以确保料塔具有足够的强度和稳定性，能够安全承载预计的荷载。

本文将介绍料塔的计算方法和步骤，并给出一个具体的例子，展示如何进行料塔的计算。

一、料塔的计算方法和步骤1.确定设计参数：包括预计储存物料的密度、颗粒大小和湿度；预计料塔高度和直径；料塔所处环境的温度、湿度和风速等。

2.计算所需容量：根据预计储存物料的总重量和密度，计算料塔的总容量。

3.确定料塔的结构形式：包括筒形、锥形、碗形等，根据具体情况选择合适的结构形式。

4.计算料塔的自重和荷载：根据料塔的几何形状和预计物料的重量，计算料塔的自重；同时考虑其他荷载，如风荷载、地震荷载等。

5.计算料塔的强度和稳定性：根据材料的弹性模量和抗压强度，计算料塔的强度；同时根据料塔的几何形状和与地面的接触方式，计算料塔的稳定性。

6.进行结构优化：根据计算结果，进行结构优化，满足强度和稳定性的要求；同时尽可能减小材料的使用量和成本。

二、料塔计算范例假设我们需要设计一个筒形料塔，用于储存密度为1.2t/m³的玉米，预计储存量为2000t，料塔的高度为20m，直径为8m。

现在我们按照上述步骤进行料塔的计算。

1.设计参数：玉米的密度为1.2t/m³，预计料塔高度为20m，直径为8m，环境温度为25℃，相对湿度为60%，风速为15m/s。

2.计算所需容量：预计储存量为2000t，根据玉米的密度计算料塔的总容量为2000t/1.2t/m³=1666.7m³。

3.结构形式：选择筒形料塔。

5.强度和稳定性：根据材料的弹性模量和抗压强度，计算料塔的强度；根据料塔的几何形状和与地面的接触方式，计算料塔的稳定性。

6.结构优化：根据计算结果，进行结构优化，满足强度和稳定性的要求，同时尽可能减小材料的使用量和成本。

三、结论料塔的计算是一个复杂而重要的工程问题，涉及材料力学、结构力学、流体力学等多个学科。

填料塔工艺尺寸的计算包括塔径的计算、填料能高度的计算及分段塔径的计算1. 空塔气速的确定——泛点气速法 对于散装填料，其泛点率的经验值u/u f =~贝恩（Bain ）—霍根（Hougen ）关联式 ，即：2213lg V F L L u a gρμερ⎡⎤⎛⎫⎛⎫⎢⎥⎪ ⎪⎝⎭⎝⎭⎣⎦=A-K 1418V L V L w w ρρ⎛⎫⎛⎫ ⎪ ⎪⎝⎭⎝⎭ （3-1） 即：112480.23100 1.18363202.59 1.1836lg[()1]0.0942 1.759.810.917998.24734.4998.2Fu ⎛⎫⎛⎫⎛⎫=- ⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭所以：2F u /（100/3）（）=UF=3.974574742m/s其中：f u ——泛点气速，m/s;g ——重力加速度，9.81m/s 2 23t m /m α--填料总比表面积，33m /m ε--填料层空隙率33V 998.2/1.1836kg /m l kg m ρρ==液相密度。

气相密度W L =㎏/h W V =7056.6kg/h A=； K=；取u= F u =2.78220m/s0.7631D === （3-2）圆整塔径后 D=0.8m 1. 泛点速率校核：260003.31740.7850.83600u ==⨯⨯ m/s3.31740.83463.9746F u u ==则Fuu 在允许范围内 2. 根据填料规格校核：D/d=800/50=16根据表3-1符合 3. 液体喷淋密度的校核：(1) 填料塔的液体喷淋密度是指单位时间、单位塔截面上液体的喷淋量。

(2) 最小润湿速率是指在塔的截面上，单位长度的填料周边的最小液体体积流量。

对于直径不超过75mm 的散装填料，可取最小润湿速率()3min 0.08m /m h w L ⋅为。

()32min min 0.081008/w t U L m m h α==⨯=⋅ （3-3）225358.895710.6858min 0.75998.20.7850.8L L w U D ρ===>=⨯⨯⨯⨯ （3-4） 经过以上校验，填料塔直径设计为D=800mm 合理。

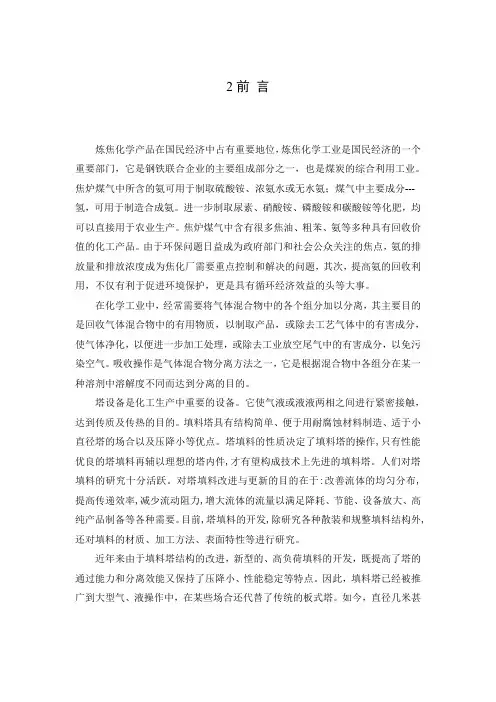

2前言炼焦化学产品在国民经济中占有重要地位，炼焦化学工业是国民经济的一个重要部门，它是钢铁联合企业的主要组成部分之一，也是煤炭的综合利用工业。

焦炉煤气中所含的氨可用于制取硫酸铵、浓氨水或无水氨；煤气中主要成分---氢，可用于制造合成氨。

进一步制取尿素、硝酸铵、磷酸铵和碳酸铵等化肥，均可以直接用于农业生产。

焦炉煤气中含有很多焦油、粗苯、氨等多种具有回收价值的化工产品。

由于环保问题日益成为政府部门和社会公众关注的焦点，氨的排放量和排放浓度成为焦化厂需要重点控制和解决的问题，其次，提高氨的回收利用，不仅有利于促进环境保护，更是具有循环经济效益的头等大事。

在化学工业中，经常需要将气体混合物中的各个组分加以分离，其主要目的是回收气体混合物中的有用物质，以制取产品，或除去工艺气体中的有害成分，使气体净化，以便进一步加工处理，或除去工业放空尾气中的有害成分，以免污染空气。

吸收操作是气体混合物分离方法之一，它是根据混合物中各组分在某一种溶剂中溶解度不同而达到分离的目的。

塔设备是化工生产中重要的设备。

它使气液或液液两相之间进行紧密接触，达到传质及传热的目的。

填料塔具有结构简单、便于用耐腐蚀材料制造、适于小直径塔的场合以及压降小等优点。

塔填料的性质决定了填料塔的操作,只有性能优良的塔填料再辅以理想的塔内件,才有望构成技术上先进的填料塔。

人们对塔填料的研究十分活跃。

对塔填料改进与更新的目的在于:改善流体的均匀分布,提高传递效率,减少流动阻力,增大流体的流量以满足降耗、节能、设备放大、高纯产品制备等各种需要。

目前,塔填料的开发,除研究各种散装和规整填料结构外,还对填料的材质、加工方法、表面特性等进行研究。

近年来由于填料塔结构的改进，新型的、高负荷填料的开发，既提高了塔的通过能力和分离效能又保持了压降小、性能稳定等特点。

因此，填料塔已经被推广到大型气、液操作中，在某些场合还代替了传统的板式塔。

如今，直径几米甚至几十米的大型填料塔在工业上已非罕见。

填料吸收塔设计任务书一、设计题目填料吸收塔设计二、设计任务及操作条件１、原料气处理量：5000m3/h。

２、原料气组成：98％空气＋2.5％的氨气。

３、操作温度：20℃。

４、氢氟酸回收率：98％。

５、操作压强：常压。

６、吸收剂：清水。

７、填料选择：拉西环。

三、设计内容1.设计方案的确定及流程说明。

2.填料吸收塔的塔径，填料层的高度，填料层的压降的计算。

3.填料吸收塔的附属机构及辅助设备的选型与设计计算。

4.吸收塔的工艺流程图。

5.填料吸收塔的工艺条件图。

目录第一章设计方案的简介 (4)第一节塔设备的选型 (4)第二节填料吸收塔方案的确定 (6)第三节吸收剂的选择 (6)第四节操作温度与压力的确定 (7)第二章填料的类型与选择 (7)第一节填料的类型 (7)第二节填料的选择 (9)第三章填料塔工艺尺寸 (10)第一节基础物性数据 (10)第二节物料衡算 (11)第三节填料塔的工艺尺寸的计算 (12)第四节填料层压降的计算 (16)第四章辅助设备的设计与计算 (16)第一节液体分布器的简要设计 (16)第二节支承板的选用 (17)第三节管子、泵及风机的选用 (18)第五章塔体附件设计 (20)第一节塔的支座 (20)第二节其他附件 (20)第一章设计方案的简介第一节塔设备的选型塔设备是化工、石油化工、生物化工制药等生产过程中广泛采用的气液传质设备。

根据塔内气液接触构件的结构形式，可分为板式塔和填料塔两大类。

1、板式塔板式塔为逐级接触式气液传质设备，是最常用的气液传质设备之一。

传质机理如下所述：塔内液体依靠重力作用，由上层塔板的降液管流到下层塔板的受液盘，然后横向流过塔板，从另一侧的降液管流至下一层塔板。

溢流堰的作用是使塔板上保持一定厚度的液层。

气体则在压力差的推动下，自下而上穿过各层塔板的气体通道（泡罩、筛孔或浮阀等），分散成小股气流，鼓泡通过各层塔板的液层。

在塔板上，气液两相密切接触，进行热量和质量的交换。

第一章设计任务依据和要求一、设计任务及操作条件：1、混合气体（空气中含SO2气体的混合气）处理量为：106Kmol/h2、混合气组成：SO2含量为6.7% （mol% ），空气为：93.3 %（mol%）3、要求出塔净化气含SO2为：0.148 %（mol%），H2O为：1.172 kmol/h4、吸收剂为水，不含SO25、常压，气体入塔温度为25℃，水入塔温度为20℃。

二、设计内容：1、设计方案的确定。

2、填料吸收塔的塔径、填料层高度及填料层压降的计算。

3、填料塔附属结构的选型与设计。

4、填料塔工艺条件图。

三、H2O-SO2在常压20℃下的平衡数据X Y X Y0.00281 0.0776 0.000423 0.007630.001965 0.00513 0.000281 0.00420.001405 0.0342 0.0001405 0.001580.000845 0.0185 0.0000564 0.000660.000564 0.0112四、气体及液体的物性数据1、气体的物性：气体粘度()0.0652/G u kg m h =⋅气体扩散系数20.0393/G D m s = 气体密度31.383/G kg m ρ=2、液体的物性：液体粘度µL =3.6 kg /(m ·h); 液体扩散系数D L =5.3×10-6m 2/s; 密度ρL =998.2 kg /m 3;液体表面张力 4273/92.7110/L dyn cm kg h σ==× 五、 设计要求1、设计计算说明书一份2、填料塔图（2号图）一张第二章 SO 2净化技术和设备 一、SO 2的来源、性质及其危害二氧化硫的来源包括微生物活动，火山活动，森林火灾以及海水飞沫。

主要有自然来源和人为来源两大类：自然来源主要是火山活动，喷出的火山气体中含有大量的二氧化硫气体，地质深处的天然硫元素在火山喷发过程中燃烧氧化为二氧化硫，随火山灰一起喷射到大气中。

填料塔计算公式填料塔是化工、环保等领域中常用的气液传质设备，要想设计和操作好填料塔，掌握相关的计算公式那可是相当重要！先来说说填料塔的塔径计算公式。

这就好比给塔选一件合适的“衣服”，太大了浪费材料，太小了又影响工作效率。

塔径的计算主要考虑气体的体积流量、空塔气速等因素。

计算公式大致是：D = √（4Vs / πu），这里的 D 表示塔径，Vs 是气体体积流量，u 是空塔气速。

咱就拿一个实际例子来说吧，之前我在一个化工厂实习的时候，就碰到了填料塔塔径计算的问题。

当时厂里要对一个旧的填料塔进行改造，以提高生产效率。

我们首先得确定气体的流量，这可不是个简单的事儿，得通过各种测量仪表，像流量计啥的，获取准确的数据。

然后再根据工艺要求和经验，确定合适的空塔气速。

这个空塔气速的选择可不能马虎，选高了，气体阻力增大，能耗增加；选低了，塔的处理能力又不够。

我们那时候是反复讨论、计算，才最终确定了一个比较理想的塔径。

再来说说填料层高度的计算公式。

这就像是给塔盖房子，得盖多高才能让气液充分接触，完成传质任务呢？常用的计算公式有传质单元数法和等板高度法。

传质单元数法呢，需要先计算出传质单元数，然后乘以传质单元高度，就得到了填料层高度。

等板高度法呢，是先确定理论板数，再乘以等板高度。

我记得有一次，在设计一个新的填料塔时，为了确定填料层高度，我们可是费了好大的劲儿。

先是在实验室里做小试，模拟实际的操作条件，测量各种数据。

然后根据实验结果进行计算和分析，不断调整参数，优化设计方案。

那几天，我们办公室的灯常常亮到很晚，大家都在为了这个项目努力。

还有填料的压降计算也不能忽视。

压降大了，会增加能耗；压降小了，又可能影响传质效果。

总之，填料塔的计算公式虽然看起来有点复杂，但只要我们认真研究，结合实际情况，多做实验和计算，就一定能设计出性能优良的填料塔，为生产和环保事业做出贡献。

希望我讲的这些能让您对填料塔的计算公式有更清楚的了解，在实际应用中少走弯路，提高工作效率和质量！。

填料塔设计2012-11-20一、填料塔结构填料塔是以塔内装有大量的填料为相间接触构件的气液传质设备。

填料塔的塔身是一直立式圆筒，底部装有填料支承板，填料以乱堆或整砌的方式放置在支承板上。

在填料的上方安装填料压板，以限制填料随上升气流的运动。

液体从塔顶加入，经液体分布器喷淋到填料上，并沿填料表面流下。

气体从塔底送入，经气体分布装置（小直径塔一般不设置）分布后，与液体呈逆流接触连续通过填料层空隙，在填料表面气液两相密切接触进行传质。

填料塔属于连续接触式的气液传质设备，正常操作状态下，气相为连续相，液相为分散相。

二、填料的类型及性能评价填料是填料塔的核心构件，它提供了气液两相接触传质的相界面，是决定填料塔性能的主要因素。

填料的种类很多，根据装填方式的不同，可分为散装填料和规整填料两大类。

散装填料根据结构特点不同，分为环形填料、鞍形填料、环鞍形填料等；规整填料按其几何结构可分为格栅填料、波纹填料、脉冲填料等，目前工业上使用最为广泛的是波纹填料，分为板波纹填料和网波纹填料；填料的几何特性是评价填料性能的基本参数，主要包括比表面积、空隙率、填料因子等。

1.比表面积：单位体积填料层的填料表面积，其值越大，所提供的气液传质面积越大，性能越优;2.空隙率：单位体积填料层的空隙体积；空隙率越大，气体通过的能力大且压降低;3.填料因子：填料的比表面积与空隙率三次方的比值，它表示填料的流体力学性能，其值越小，表面流体阻力越小。

三、填料塔设计基本步骤1.根据给定的设计条件，合理地选择填料;2.根据给定的设计任务，计算塔径、填料层高度等工艺尺寸;3.计算填料层的压降;4.进行填料塔的结构设计，结构设计包括塔体设计及塔内件设计两部分。

四、填料塔设计1.填料的选择填料应根据分离工艺要求进行选择，对填料的品种、规格和材质进行综合考虑。

应尽量选用技术资料齐备，适用性能成熟的新型填料。

对性能相近的填料，应根据它的特点进行技术经济评价，使所选用的填料既能满足生产要求，又能使设备的投资和操作费最低。

GBL-T5102丝网波纹填料塔内件设计说明书2.1设计方案的确定根据用户要求，本设计采用BX(500)丝网波纹填料塔进行分离。

BX(500)的相关参数见第4节。

2.2水力性能的计算2.2.1填料塔上段(1)喷淋密度322484543.0168/3.1410431.4S L m m h S L⨯===⨯⨯(2)泛点气速118420.213lg ()()()F l l v A K l g v l w u a w νρρμρρε⎡⎤=-⎢⎥⎦⎢⎣112840.23403353785000.3044lg ()()0.30 1.759.811024.50.90.30440.451042.5()F u ⎡⎤=-⎢⎦⎢⎣⨯ u F =5.44m/s(3)空塔气速3.62/u m s === (4) 液泛率3.6266.5%5.44F uu == (5)持液量质量 m=4033×0.042=169.386Kg体积3169.3960.162481042.5V m == 填料体积2'34.154224V H m D π== 持液量 V/V ’=0.16248/4.15422=0.039112 m 3/ m 3(6)压降△P=2.7×5×10=135Pa（7）操作弹性由所选液体分布器：308个小孔直径为2mm ，布液管直径为20mm ，分配管及液位管直径130mm当分配管内液流速最大0.3m/s 时，求得最大允许流量2max 1042.5360014936.250.3Kg/h 40.13Q π⨯==⨯⨯⨯ 而填料允许最小喷淋密度为1 m 3/(m 2h)时2min 1042.536001604.761Kg/h 4 1.4Q π⨯⨯==⨯⨯液相负荷上限 4845×1.2=5814 Kg/h ＜Qmax液相负荷下限 4845×0.5=2422.5 Kg/h ＞Qmin操作弹性为 14936.75/1604.76=9.3所以设计合理。
