MDI Jade5.0使用说明
2006－7
Jade5.0
进入Jade, 读入文件，设置文本文件格式 基本功能操作 基本显示操作 RIR定量方法 打印预览 制作仪器半高宽补正曲线 计算晶粒大小及微观应变 计算点阵常数 计算残余应力 多谱显示
一 进入jade5.0，读入文件，设置文 本文件格式
物相检索
限定条件的检索：点击
，出现如下对话框：
物相检索
单峰搜索：
在主窗口中选择“计算峰面积”按钮，在峰下划出一 条底线，该峰被指定，鼠标右键点击“S/M”，此时， 检索对象变为灰色不可调，软件会列出在此峰位置出 现衍射峰的标准卡片列表 。
三 基本显示操作
在屏幕的右下角有一横排按钮，它们的主要功能如图所 示
有时因为窗口中峰太多， 计算受阻而不能进行， 此时需要用到手工拟合 按钮
手工拟合：有选择性地 拟合一个或选定的几个 峰，其它未被选定的峰 不作处理。
拟合
拟合后可以计算结晶度（结晶度＝衍射峰/总峰强度）
7 物相检索
点击菜单“Identify ︱Search/Match Setup…”（右击 图标） 进入检索条件选择（左击 按默认条件直接进行检索）
在开始菜单或桌面上找到 “MDI Jade”图标，双击
选择菜单“File | Patterns...” 或者左击图标出现如图对话 框
Jade的使用方法

Jade的使用方法

MDI Jade使用手册X射线衍射实验操作指导黄继武编中南大学2006年6月E-mail:huangjw@Telephone:0731-*******QQ：406089079写在前面X射线衍射技术在材料、化工、物理、矿物、地质等学科越来越受到重视，由于现代X射线衍射实验技术的不断完善、数据处理之自动化程度越来越高，受到研究者的欢迎。

本手册编写之目的，是为了培养大材料学科之学生的实验动手能力、科研参与能力、数据处理能力、对现代衍射仪实验方法的理解和运用能力。

因此，文中多以材料研究中的实际问题为例。

本手册完全凭个人使用经验编写，文中的表达方法、遣词用句完全凭个人喜好。

由于Jade版本不同，操作界面也有不同，某些功能在低版本中无法看到，而低版本中的某些功能不知什么原因被删除。

无法全部顾及，编写时主要参照了MDI Jade 5.0版和6.5版。

因此，文中图片可能是前者也可能是后者中的截图，使用时注意。

本手册只介绍了本人认为有必要介绍的内容，那些简单的操作未作介绍。

由于本人水平有限，文中必然存在各种错误，使用此手册者若能及时将问题反映回来，就是对本人劳动的最大肯定和最高回报。

联系方式欢迎使用下面所列之任何一种。

感谢理学北京事务所的苗荣先生和上海事务所的潘力先生的指导。

黄继武2006年5月18日于中南大学E-mail:huangjw@Telephone:0731-*******QQ：406089079目录进入Jade (1)读入文件 (2)设置文本文件格式 (4)基本功能操作 (9)基本显示操作 (14)PDF卡片索引的建立 (15)物相检索 (16)PDF卡片查找 (20)寻峰 (22)RIR方法计算物相质量分数 (24)计算结晶化度 (26)打印预览 (28)图谱拟合 (29)制作仪器半高宽补正曲线 (31)计算晶粒大小及微观应变 (33)角度补正曲线的制作 (36)计算点阵常数 (37)计算已知结构的衍射谱 (39)计算残余应力 (40)多谱显示 (44)多谱拟合 (46)计算RIR (49)后记 (50)进入Jade下面是一个简单的例子，开始我们的讲解：1 在开始菜单或桌面上找到“MDI Jade”图标，双击，一个简单的启动页面过后，就进入到Jade的主窗口。

MDI JADE 中文使用手册-黄老师

MDI JADE 中文使用手册-黄老师

1
读入文件
读入文件
1 显示“读入文件”对话框 菜单“File | Patterns...”打开一个读入文件的对话框。 工具“ ”具有同样的功能：
菜单“File|Thumbnail…”则以另一种方式显示这个对话框：
还有其它方式读入文件，在“File”菜单或工具栏中。 2 读入文件的参数设置 （1）选择文件（仪器类型）格式。 Jade 可读取的数据类型很多，如： MDI ASCii Pattern Files(*.mdi) JADE 的默认数据格式，也是一种通用的纯文本格式，被很 多其它软件所使用。第一次进入 JADE，所见到的就是这种文件，另外，JADE 也附带了很 多这种类型的文件作为学习的实例，这些文件保存在 JADE\demofiles 文件夹下。 RINT-2000 Binary pattern files(*,raw) 日本理学仪器数据二进制格式。 Jade import ascii pattern files(*.TXT) 通用文本格式，这种格式的文件可由 Jade 产生，也 可读入到 Jade 中。 如果不知道文件类型，或者不愿意选择文件类型，可选文件类型为“*.*”。
本手册编写之目的，是为了培养大材料学科之学生的实验动手能力、科研参与能 力、数据处理能力、对现代衍射仪实验方法的理解和运用能力。因此，文中多以 材料研究中的实际问题为例。
本手册完全凭个人使用经验编写，文中的表达方法、遣词用句完全凭个人喜好。
由于 Jade 版本不同，操作界面也有不同，某些功能在低版本中无法看到，而低 版本中的某些功能不知什么原因被删除。无法全部顾及，编写时主要参照了 MDI Jade 5.0 版和 6.5 版。因此，文中图片可能是前者也可能是后者中的截图，使用 时注意。
MDI Jade 使用手册
6.MDI Jade软件的使用与物相检索

6.MDI Jade软件的使用与物相检索

实验仪器：
1．Jade分析软件
2．粉末衍射仪数据
实验原理：
实验步骤：
数据处理：
思考题：
实验预习报告
实验名称：MDI Jade软件的使用与物相检索
一、实验目的：

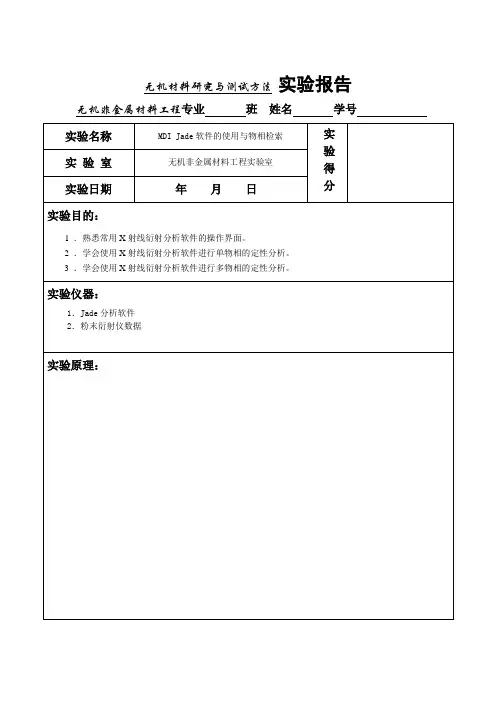

二、实验步骤：三、原始数据： Nhomakorabea无机材料研究与测试方法实验报告
无机非金属材料工程专业班姓名学号
实验名称
MDI Jade软件的使用与物相检索
实验得分
实验室
无机非金属材料工程实验室
实验日期
年月日
实验目的：
1．熟悉常用X射线衍射分析软件的操作界面。
2．学会使用X射线衍射分析软件进行单物相的定性分析。
3．学会使用X射线衍射分析软件进行多物相的定性分析。
Jade使用

Jade使用

内标和外标角度校准角度校准是一种用来校正由仪器和实验的非理想性所引起图谱重大角偏差的手段。

标准参考物质(SRMs)为校准提供峰位置参考。

可以通过菜单“Analyze | Theta Calibration”或者右键单击主工具栏上“theta calibration”按钮调用角度校准对话框。

图8-1给出了两个关于角度校准对话框的例子。

图8-1 使用和不使用PDF重叠的角度校正对话框角度校准分两步：(1)绘制校准曲线；(2)应用校准曲线。

第(1)步要求图谱来源于标准物质，或者包含一个或多个标准物质，这样才能使基准有正确的峰位置。

对话框中列出的SRMs 是从Jade程序文件夹中的jade5.srm文件读入的，用户可以使用文本编辑器浏览和编辑该文件，如果需要可以添加或删除SRM。

如果在缩放窗口中存在一个PDF图谱，Jade将把它作为SRM。

换句话说，在角度校准中PDF图谱取代了内置的SRMs。

如果一个图谱不用于校准，在调用校准之前要移除它。

用户也可以在单张扫描图谱校准中添加数张PDF图谱作为SRMs。

校准曲线是把⊿2θ值作为2θ角的函数进行最小二乘拟合，这里⊿2θ是参考衍射线与待校峰位置之间的差值。

考虑到角偏差的性质和图谱的扫描范围，用户可以选择“Correction Type”以拟合曲线。

例如，如果在校准范围内只有一个标准峰，可以只使用零点偏移校正。

用户可以根据ESD值选择适当的校准曲线，也就是说，可以选择给出小的ESD 值同时丢弃尽量少的数据点的曲线。

如果寻峰没有给出任何峰，Jade将在校准中使用拟合峰列表。

如果寻峰和拟合数据都没有，Jade会在绘制校准曲线之前进行自动寻峰。

要得到最好的结果，就要只使用属于同一SRM相关(relevant)的并且被很好解析的峰。

拟合的Kα1峰适于校准，因为参比峰位置是从使用Kα1波长辐射的参比线的d值计算得来的。

Jade将把参考线与待校峰在指定的2θ误差窗口中匹配。

MDIjade使用教程

MDIjade使用教程

MDI jade采用的是第三代检索/匹配程序。
原理：将几个可能物相的谱相加与实验谱比较以 作出鉴定的方法，可以称为合成法。
试验数据要求：是数字化的、完整的、扣除本底 的（包括无定形相的贡献）的谱，不需要用平 滑来除去噪声。
该程序对数据质量要求不高，即使衍射峰有严重 重叠时，此法也可使用。
数据库、机构
本底的测定与扣除
本底：非随机高频振荡就称为本底。如非晶体材料散 射，狭缝、样品及空气的散射等都可造成本底。
第一类：由样品产生的荧光、非相干散射、空气和狭缝 的散射、探测器的噪声等造成的，在2θ范围内呈平滑 变化。
第二类：是热漫散射，这是由晶体中的原子振动造成的， 他使布拉格散射减弱，转变为本底。也随2θ呈平滑变 化。
在文件名上双击，这个文件就被“读入”到主 窗口并显示出来。
如果Jade尚未建立PDF卡片索引，就不能做很 多工作，如果Jade是安装好了的而且使用过， 那么，你进入Jade时会显示最近一次关闭Jade 前窗口中显示的文件。
Jade的另一种进入方式是在Windows的“我的 电脑”窗口，双击一个“.Raw”（X射线衍射谱 二进制格式数据文件），也会进入Jade，并将 该文件读入。使用这种方式时，必须是建立了 文件关联，有时会出现意想不到的结果，例如， 电脑里安装了AutoCAD，计算机可能会将衍射 数据文件当作CAD文件读入到CAD窗口里去。
MDI jade中峰形修正
Kα1和K α2 衍射分离的方法
Rachinger替代图解法（R法）
以几个假设为基础，不太严格，但简单便于手 工操作，流行较广
Rachinger法的改进 傅立叶变换法
峰位及峰形参数的测定
二次求导法 1. 二次导数法求峰位、峰宽和峰高 2. 最小二乘权重数组求导法 曲线拟合法
MDI_Jade_使用手册_第四版

MDI_Jade_使用手册_第四版

微观应变、残余应力计算等功能的必要步骤 结构精修——对样品中单个相的结构精修，完成点阵常数的精确计算。对于多相样品，可以
一个相一个相地依次精修 晶粒大小和微观应变——计算当晶粒尺寸小于 100nm 时的晶粒大小，如果样品中存在微观
应变，同样可以计算出来 残余应力——残余应力计算功能作为一个特殊附件，某些版本的 Jade 中可能不包含，但是，
PDF2.dat 文件所 在位置，按下 Browse 可查找
要建立的 PDF2 索引所在位置， 不需要更改
开始建立索引
（3）输入 PDF2 光盘中 PDF2.DAT 文件所在位置（已复制到硬盘上），不要使用 Find 命令 让系统去搜索，可以使用 BROWSE 命令自己去查找。 （4）选择需要建立索引的 PDF2 子库，PDF2 中共有 26 万多张卡片，这些卡片按类保存在 不同的子库中，最简单的办法就是“Select All”，因为 JADE 建立的只是索引，而不是完全 复制，所以即使你选择了全部，也多占不了多少硬盘空间。 （5）Go，开始建立索引，建立索引需要大约 10 分钟的时间，这期间你可以做其它的事。 说明： 上图是 JADE5 的界面，JADE6 的界面有一点不同，也没有关系。
2
PDF 卡片索引的建立
PDF 卡片索引的建立
在你使用 JADE 开始如物相检索等工作之前，你需要有一张 PDF2 卡片光盘，并将光盘建立 索引。 目前见到的最新版 PDF2 为 2004 年版，共有 1-54 组（ICDD 收集的卡片）、65 组（通过晶 体结构计算出来的卡片）、70-89 组卡片（引用晶体学数据库的卡片）。实际上 PDF2-2003 版 除没有第 54 组外，其它都差不多，刻意追求哪个版本没有太多的意义。如果你的 PDF2 光 盘上没有你研究的物相，也许更新版的一样没有。如果你的 Jade 版本是 5.0，建议使用 PDF2-2003 版，如果是 6.0，则建议使用 PDF2-2004 版。因为一个软件版本是与相应年份的 PDF 卡片数据库相匹配的，一个低版本软件中使用高版本的卡片库，不但不能增加卡片的 数量反而会使某些卡片无法建立索引。 下面介绍建立 PDF 卡片索引的方法 （1）将 PDF 光盘内容复制到一个容量较大的硬盘分区上（使用起来会方便得多）。在这里 我们实际上要用到的是 PDF2.dat 这个文件，因此，不需要使用 PDF2 光盘上的安装程序来 安装，只需要复制就 OK 了。 （2）选择菜单 PDF-Setup 命令，见到索引窗口：
Jade安装使用中常见问题及解决方法汇总(1)

Jade安装使用中常见问题及解决方法汇总(1)

Jade使用过程中常见问题及解决方法汇总很多初次接触Jade的朋友难免会遇到一些问题，往往怀疑自己安装过程出现了问题，其实很大可能是因为忽视了一些基本参数的设定和理解，下面就我自己和周围朋友在使用Jade过程中遇到的一些问题和解决方法进行一个汇总，望可以提供给初学者一个尽快学会学好Jade这款软件的捷径。

一．数据导入问题数据导入是使用Jade的一地步，但初学者往往会遇到一个问题，不同XRD设备导出的数据可能不能同时打开，这就涉及到了数据输入格式的调整了，点击File-Patterns-Import弹出下面对话框：下面的内容引用于MDI Jade使用手册第四版中南大学黄继武老师编大家可以找一个真实的XRD等数据，然后参照上面的说明进行理解学习。

二．PDF卡片的导入导入PDF数据是初次使用Jade的重要一步，具体步骤为PDF-Setup, 但点击后往往会出现下面的现象：（第一栏指定到下载的pdf2.dat 第二栏自动生成）下面为灰色，不能进行选择操作，或者直接提示缺少文件等等，这些都会导致pdf卡片不能顺利导入，影响Jade的使用。

下面是解决方法：a.电脑开始菜单里输入regedit，回车，打开注册表编辑器，然后在HKEY_LOCAL_MACHINE下级的SOFTWARE里面新建(如果有以下各项直接改即可)一个项，MDI，再在MDI项内新建一个license项，在license 项的右侧新建一个字符串，数值名称为owner，数值数据为你的计算机用户名。

然后退出，重启Jade 6.5即可。

b.若你用的是64位系统，64位系统有两个版本的注册表，默认打开regedit是64位的，一般jade不认。

怎么办？请在运行中输入%systemroot%\syswow64\regedit，打开的是32位的注册表，按方法1修改注册表就行了。

三.当做定量分析或晶体精修时弹出缺少MSFLXGRD.OCX等命令这方面的问题大家可能都或多或少遇到过，解决方法也比较简单，下载一个放到C盘system32下，重启软件即可，但是有时还是有问题，比如会弹出“模块“MSFLXGRD.OCX”已加载,但对DllRegisterServer 的调用失败,错误代码为0x80028”等命令，当遇到这类问题时，解决方法如下：首先要保证XXX.ocx放入system32后点击"开始"——程序- 附件- 命令提示符，在“命令提示符”上点击鼠标右键，选择“以管理员身份运行”命令，这个时候将打开Dos 命令窗口，输入：regsvr32.exe xxxxx.ocx ，重启软件即可解决。

MDI Jade最完整教程XRD分析jade分析 ppt课件

MDI Jade最完整教程XRD分析jade分析 ppt课件


MDI Jade最完整教程XRD分析jade 分析
► 在文件名上双击或者单击文件名后鼠标左键单击 “Read”，这个文件就被“读入”到主窗口并显示 出来。
► 文件的读入方式有两种：一种是读入，另一种是添 加。
▪ （1）Read：读入单个文件或同时读入多个选中的文件。 读入时，原来显示在主窗口中的图谱被清除；
删除峰：在设备用久了以后，或者因为偶然的原因，在图谱中会出现异常的 很窄的峰，它们根本不是样品的峰，需要删除掉，此时可以用删除峰的功能， 选择该按钮后，在峰下的背景线位置划线，峰被删除。 为了科学研究的严肃性，请不要随意使用此功能。
手动拟合：有选择性地拟合一个或选定的几个峰，其它未被选定的峰不作处 理。单击此按钮，在需要拟合的峰上单击，作出选定，依次选定所有需要拟 合的峰后，再次单击此按钮，开始拟合。如果要取消一个峰的拟合，在该峰 上用鼠标右键单击。
▪ 有些报告保存格式为纯文本文件，但有的报告以 其它格式保存。报告统一以样品名作为文件名， 但不同报告文件的扩展名不同。
►说明：Jade5以前的版本在View菜单下
►常用工具栏和手动工具栏：
▪ 把菜单下面总显示在窗口中的工具栏称为常用工 具栏，而一个悬挂式的菜单，作为常用工具栏的 辅助工具栏称为手动工具栏。
某一个图谱的一部分，那么，保存的只有那么一部分。保存前注意设置
显示为Full Range(View-Zoom Window菜单)。
►
（2）如果保存前作过平滑处理（smooth），则保存的数据为平
滑后的数据而非原始数据。
MDI Jade最完整教程XRD分析jade 分析
MDI Jade最完整教程XRD分析jade 分析
MDI Jade最完整教程XRD分析jade 分析
jade使用方法

jade使用方法

jade使用方法
Jade的使用方法包括以下步骤：
1、打开“数据文件读入窗口”，在读入文件时，按住Shift 或Ctrl，选择文件，再点击“Read”就可以读入多个XRD谱图。

若在原图谱的基础上再添加图谱，则要在选择文件后，点击“Add”按钮。

2、读入多个XRD数据文件后，进行多谱操作，依次选择如下步骤：
a. 左键单击工作窗口右侧的“等间距分隔按钮”，等间距增加
图谱间隔，右键单击则会减小图谱间隔。

b. 单击“×”，可以从工作窗口中移除掉当前激活图谱。

c. 左键单击工具栏中的数字“2”（表示显示了2条添加线），
打开图谱列表框。

d. 选定一个“文件”，点击“Offset”，输入80，表示图像纵
向80%的间隔错开显示。

e. 点击“2T(0)”，可以对不同的图谱设置水平方向上的错开显
示。

设置好之后，退出即可。

Jade 使用步骤及XRD实验要求

Jade 使用步骤及XRD实验要求

一、Jade使用步骤(简易版)
1，把mdi文件拖入软件；
2，选择Identify 项下第一项
3，点击Chemistry, 单击要选择的元素，注意单击一次变成蓝色即可，不要变成绿色，以免匹配不到相应物质的相,点击OK回到上一层。

4，再次点击OK，出现下图，选择合适物质的相。

考虑到我们的样品实际情况，只要有一
个以上主要的峰能匹配上即可。

记下PDF号。

5，关掉刚才打开的窗口，回到上一层。

点击右下角的h，记录晶面取向，移动鼠标指向峰所在位置，记下底层框中的角度2T 和面间距d。

6，点击File,点击Save，选择文本格式保存。

最后选择软件如origin8画曲线即可。

二、XRD实验要求
1，预习报告要写得简明扼要，但得完整；
2，选择一个主峰计算所测量样品的面间距d，X射线波长用标准面间距d 得出。

3，用画图软件作图。

不要手画图。
