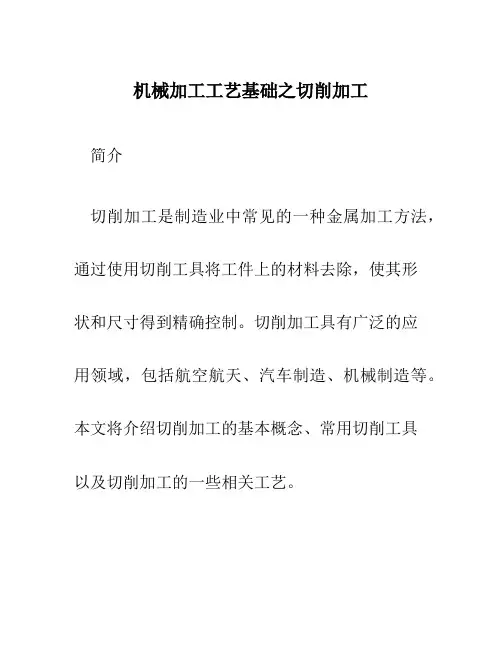

机械加工工艺基础之切削加工简介切削加工是制造业中常见的一种金属加工方法,通过使用切削工具将工件上的材料去除,使其形状和尺寸得到精确控制。
切削加工具有广泛的应用领域,包括航空航天、汽车制造、机械制造等。
本文将介绍切削加工的基本概念、常用切削工具以及切削加工的一些相关工艺。
切削加工的基本概念切削加工主要依靠切削工具对工件进行切削,切削工具与工件相对运动,通过切削削刃与工件接触,切削下来工件上的材料,从而改变工件的形状和尺寸。
切削加工的基本概念包括切削速度、进给速度和切削深度。
•切削速度(Cutting speed):切削速度是指切削工具相对于工件表面移动的速度,通常以每分钟切削轴转数(RPM)表示。
切削速度的选择取决于材料和切削工具的性质。
•进给速度(Feed rate):进给速度是指每刀具转一圈时工件上与切削工具的相对运动速度,通常以每分钟进给量表示。
进给速度的选择取决于切削类型和切削工具的性质。
•切削深度(Depth of cut):切削深度是指工件上切削削刃切入工件的距离,也称切削量。
切削深度的选择会影响加工表面的质量和切削力的大小。
常用切削工具切削工具是切削加工的核心部分,常用的切削工具有刀具、钻头和铣刀等。
刀具刀具是切削加工中最常用的工具,常见的刀具包括车刀、铣刀、钻头等。
刀具通常由高速钢(HSS)或硬质合金制成。
刀具的设计和选择会影响切削过程的效率和加工质量。
钻头钻头是用于钻孔的切削工具,通常由硬质合金制成。
钻头的种类繁多,包括中心钻、旋刃钻、麻花钻等。
钻头的直径和结构会影响钻孔的大小和质量。
铣刀铣刀是通过刀具的旋转来对工件进行切削的工具。
铣刀可以分为面铣刀、立铣刀和滚刀等多种类型,根据不同的加工需求选择合适的铣刀。
切削加工的工艺切削加工的工艺包括切削类型、切削参数和切削润滑剂的选择。
切削类型常见的切削类型包括纵向切削、横向切削和竖向切削。
•纵向切削:也称为平面切削,刀具与工件表面垂直运动,沿工件表面切削材料。

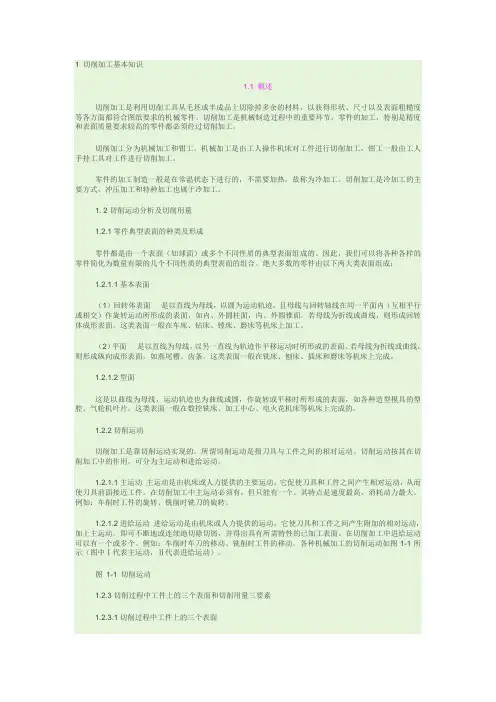

1 切削加工基本知识1.1 概述切削加工是利用切削工具从毛坯或半成品上切除掉多余的材料,以获得形状、尺寸以及表面粗糙度等各方面都符合图纸要求的机械零件。
切削加工是机械制造过程中的重要环节,零件的加工,特别是精度和表面质量要求较高的零件都必须经过切削加工。
切削加工分为机械加工和钳工。
机械加工是由工人操作机床对工件进行切削加工,钳工一般由工人手持工具对工件进行切削加工。
零件的加工制造一般是在常温状态下进行的,不需要加热,故称为冷加工。
切削加工是冷加工的主要方式,冲压加工和特种加工也属于冷加工。
1. 2切削运动分析及切削用量1.2.1零件典型表面的种类及形成零件都是由一个表面(如球面)或多个不同性质的典型表面组成的。
因此,我们可以将各种各样的零件简化为数量有限的几个不同性质的典型表面的组合。
绝大多数的零件由以下两大类表面组成:1.2.1.1基本表面(1)回转体表面是以直线为母线,以圆为运动轨迹,且母线与回转轴线在同一平面内(互相平行或相交)作旋转运动所形成的表面,如内、外圆柱面,内、外圆锥面。
若母线为折线或曲线,则形成回转体成形表面。
这类表面一般在车床、钻床、镗床、磨床等机床上加工。
(2)平面是以直线为母线,以另一直线为轨迹作平移运动时所形成的表面。
若母线为折线或曲线,则形成纵向成形表面,如燕尾槽、齿条。
这类表面一般在铣床、刨床、插床和磨床等机床上完成。
1.2.1.2型面这是以曲线为母线,运动轨迹也为曲线或圆,作旋转或平移时所形成的表面,如各种造型模具的型腔、气轮机叶片。
这类表面一般在数控铣床、加工中心、电火花机床等机床上完成的。
1.2.2切削运动切削加工是靠切削运动实现的。
所谓切削运动是指刀具与工件之间的相对运动。
切削运动按其在切削加工中的作用,可分为主运动和进给运动。
1.2.1.1主运动主运动是由机床或人力提供的主要运动,它促使刀具和工件之间产生相对运动,从而使刀具前面接近工件。
在切削加工中主运动必须有,但只能有一个。
切削加工基本知识第一节概述一、切削加工切削加工是用工具去除毛坯上多余的材料,以获得具有所需要的尺寸精度、形状精度、位置精度和表面粗糙度的零件的加工方法。
切削加工通常分为机械加工(简称机加工)和钳工两大类。
机械加工是通过操纵机床对工件进行的切削加工,如车、铣、刨、磨、镗、钻、拉、插及齿形加工等。
由于现代机械产品的精度和性能要求越来越高,对零件的加工质量也提出了更高的要求。
目前除少数零件采用精铸、精锻或粉末冶金直接获得外,绝大部分零件都需经过切削加工才能保证其精度。
因此,掌握切削加工的基本规律,正确地组织生产,对于实现优质、高产、低耗有着十分重要的意义。
钳工一般是指手持工具进行的装配、维修或切削加工,如划线、錾、锯、锉、刮研、攻螺纹和套螺纹等。
虽然钳工使用的工具简单,操作灵活,加工方法多种多样,但生产率低,劳动强度大,因而只有在装配和维修时,才比较经济和方便。
随着科学技术的发展和对产品质量要求的不断提高,钳工工具和操作方法也在不断改进和发展。
要实现切削过程,必须具备以下3 个条件:(1)工件与刀具之间要有相对切削运动;(2)刀具材料必须具有一定的切削性能;(3)刀具必须具有合理的切削角度。
二、切削运动和切削用量(一)切削运动切削加工是靠刀具和工件之间作一定的相对运动来实现的,这个相对运动称为切削运动,它包括主运动和进给运动。
1.主运动形成机床切削速度或消耗主要动力的运动叫主运动。
没有这个运动,切削加工就无法进行。
它可以是旋转运动,也可以是往复直线运动,如车削时工件的旋转,钻、铣、磨削时刀具的旋转,刨削时(牛头刨)刨刀的往复直线运动等都是主运动。
2.进给运动使工件多余的材料不断投入切削的运动叫进给运动。
没有这个运动,就不能进行连续切削。
它可以是直线运动、旋转运动或两者的组合,如车削和钻削时刀具的移动,铣、刨(牛头刨)时工件的移动,磨外圆时工件的旋转和轴向移动等。
无论那种切削加工,都必须有主运动和进给运动,但主运动只有一个,而进给运动可以有多个。
切削加工知识点总结一、切削加工概述切削加工是指用刀具在工件上进行物质去除的一种加工方法,是制造业中最常见、最重要的加工方式之一。
切削加工分为传统切削加工和非传统切削加工两大类。
传统切削加工以车、铣、钻、镗、磨为代表,主要依靠刀具对工件进行物质去除。
非传统切削加工包括激光切割、电火花加工、超声波加工、高压水射流切割等,主要依靠其他能量对工件进行物质去除。
本文将主要介绍传统切削加工的相关知识点。
二、刀具1. 刀具的分类刀具可按照不同标准进行分类,如按形状分为转动刀具和平动刀具;按用途分为车刀、铣刀、钻头、切削刀片等;按加工工件的特点分为粗加工刀具和精加工刀具等。
2. 刀具的结构刀具由切削部分和刀柄组成,其中切削部分又包括主切削刃和辅切削刃。
刀柄用于连接和固定刀具,同时也需要具有足够的刚度和强度。
3. 刀具材料刀具的材料选择非常重要,一般需具备较高的硬度、耐磨性和热稳定性。
常用的刀具材料包括高速钢、硬质合金、陶瓷、立方氮化硅和金刚石等。
三、切削原理1. 切削力切削力是指刀具在切削过程中对工件所施加的力,其大小和方向受刀具的切削角度、进给量、转速、材料性能等因素影响。
合理控制切削力对降低切削振动、提高表面质量和延长刀具寿命非常重要。
2. 切屑形成在切削过程中,金属材料被刀具切除后形成的薄膜状物质称为切屑。
切屑的形成方式及类型取决于刀具的切削角度、刀具材料、工件材料和切削参数等。
合理的切削参数可以调整切屑的形成方式,在一定程度上影响切削效率和工件表面质量。
3. 切削温度切削过程中,由于切削热的激发,会导致刀具和工件的温度升高。
合理的切削冷却和润滑能有效地降低切削温度,并有效地减小材料变形、提高表面质量、延长工具寿命。
四、切削参数1. 主切削角主切削角是刀具主要切削刃与工件表面法线之间的夹角。
刀具的主切削角大小影响着切削加工的效率、刀具寿命以及工件的表面质量,不同的材料和加工情况需要选用不同的主切削角。
2. 副切削角副切削角是刀具次要切削刃与工件表面的法线之间的夹角。
安徽理工学校授课教案教研室:机械工程任课教师:胡俊锋第五章 切削加工基础知识§5-1 切削运动与切削用量(一)切削运动及形成的表面1. 切削运动的定义及分类在切削过程中,工件和刀具之间的相对运动叫切削运动。
切削运动分主运动和进给运动两类:(1) 主运动:直接切除工件上的被切削层,使之转变为切屑,形成工件新表面的运动叫做主运动。
(2) 进给运动:使新的切削层不断投入切削的运动叫做进给运动。
进给运动又分为横向进给运动和纵向进给运动。
2. 切削时工件上形成的三个表面(1)已加工表面:已切去多余金属而形成的新表面。
(2)待加工表面:即将被切去金属层的表面。
(3)加工表面:刀刃正在切削的表面。
(二)切削用量的基本概念1.切削用量的定义切削用量是表示主运动及进给运动大小的参数,它包括切削深度、进给量和切削速度。
(见图1-2)(1)切削深度(吃刀深度)p a 单位:mm工件上已加工表面和等加工表面间的垂直距离叫切削深度。
车削外圆切削深度的计算公式: p a =2mw d d 式中p a :切削深度 w d :工件待加工表面直径 m d :工件已加工表面的直径。
(2)进给量(走刀量)ƒ 单位:mm/r进给量是指在主运动的一个循环内,刀具与工件沿进给运动方向的相对位移。
(3)切削速度v 单位:m/min 在进行切削加工时,刀具切削刃上某点相对待加工表面在主运动方向上的瞬时速度叫切削速度。
切削速度的计算公式为v=1000nd w 式中:v:切削速度 ,m/min w d :工件待加工表面的直径,mm n :车床的主轴转速,r/mim 。
例 车削的工件直径w d =50mm ,车床主轴的转速n=600r/min ,求切削速度v?解:根据公式可得: v=1000 n d w =10006005014.3X X =94(m/min ) (三)切削用量的选择合理的选择切削用量将对提高工件加工表面质量、刀具耐用度、生产效率和降低成本有利。
所谓切削加工,是指使用工作机器令物品与刀具作相对运动,从而切削出需要的形状、尺寸的加工作业。
2.切削方法的种类零部件的切削方法大致可分为以下2种① 零部件回转切削・使物品旋转,以静止的刀具进行切削。
・切削圆形断面的圆形物体适用。
・代表机器有:车床。
② 刀具回转切削・让物品静止,以运动的刀具对其进行切削。
・物品可以是任何形状。
・平面、圆形面均可切削,但圆形一般是切削内径。
・代表机器有:铣床、组合机床、钻床、加工中心等。
3.刀具的条件作为切削金属的刀具,有以下条件① 比被切削材料坚硬。
② 锋利。
③ 有承受因材料抵抗而产生的切削压力(切削抵抗)的韧度。
4.切削刀具的种类作为切削金属的刀具,有以下条件车刀‥‥‥‥‥‥‥‥‥‥‥‥用于车床・组合机床等。
钻头‥‥‥‥‥‥‥‥‥‥‥‥用于钻床・DT机等。
绞刀‥‥‥‥‥‥‥‥‥‥‥‥用于钻床等。
铣刀‥‥‥‥‥‥‥‥‥‥‥‥用于铣床等。
端面铣刀‥‥‥‥‥‥‥‥‥‥用于铣床等。
丝锥‥‥‥‥‥‥‥‥‥‥‥‥用于钻床・DT机等。
切削加工便使用这些刀具切削出需要的形状。
车削加工,是使物品旋转,将固定的刀头推向物品进行切削,利用“回转切削”进行的加工作业。
・图中,物品旋转一周刀具移动的长度读作“进给量”。
・刀具只削薄切刃上面的α1角,越锐利,切削出的切屑越容易退出。
此角度称为刀面角(前角、后倾角)(刀面角越大切削性越好,但会降低刀尖的强度。
) α1‥‥χ-χ方向为后倾角 α2‥‥y-y方向为侧倾角・C称作后角,或2号角。
约5~10度,正因为有后角,刀刃才会削入材料。
・车刀的尖端圆r(刀尖R)越大,刀刃越坚固,表面粗糙 度也较理想、但切削抵抗会更大,更易发生震动。
让刀具运动的镗床加工也应同样考虑吧。
刀面角,后角,要根据物品内径的大小作调整变更。
下面标示一下各种各样的车削加工(以车床加工为例)6.逆切式与順切式上切式的情况切削厚度从0慢慢增加,因此刀尖咬入材料时,会发生与切削面的磨擦滑动现象,降低切刀的寿命。

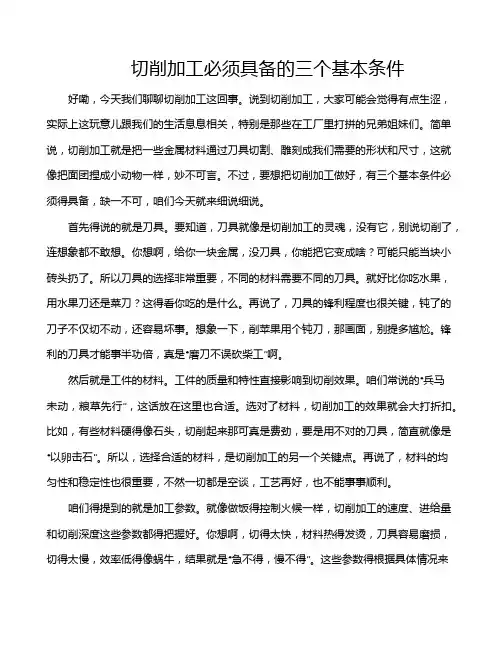

切削加工必须具备的三个基本条件好嘞,今天我们聊聊切削加工这回事。
说到切削加工,大家可能会觉得有点生涩,实际上这玩意儿跟我们的生活息息相关,特别是那些在工厂里打拼的兄弟姐妹们。
简单说,切削加工就是把一些金属材料通过刀具切割、雕刻成我们需要的形状和尺寸,这就像把面团捏成小动物一样,妙不可言。
不过,要想把切削加工做好,有三个基本条件必须得具备,缺一不可,咱们今天就来细说细说。
首先得说的就是刀具。
要知道,刀具就像是切削加工的灵魂,没有它,别说切削了,连想象都不敢想。
你想啊,给你一块金属,没刀具,你能把它变成啥?可能只能当块小砖头扔了。
所以刀具的选择非常重要,不同的材料需要不同的刀具。
就好比你吃水果,用水果刀还是菜刀?这得看你吃的是什么。
再说了,刀具的锋利程度也很关键,钝了的刀子不仅切不动,还容易坏事。
想象一下,削苹果用个钝刀,那画面,别提多尴尬。
锋利的刀具才能事半功倍,真是“磨刀不误砍柴工”啊。
然后就是工件的材料。
工件的质量和特性直接影响到切削效果。
咱们常说的“兵马未动,粮草先行”,这话放在这里也合适。
选对了材料,切削加工的效果就会大打折扣。
比如,有些材料硬得像石头,切削起来那可真是费劲,要是用不对的刀具,简直就像是“以卵击石”。
所以,选择合适的材料,是切削加工的另一个关键点。
再说了,材料的均匀性和稳定性也很重要,不然一切都是空谈,工艺再好,也不能事事顺利。
咱们得提到的就是加工参数。
就像做饭得控制火候一样,切削加工的速度、进给量和切削深度这些参数都得把握好。
你想啊,切得太快,材料热得发烫,刀具容易磨损,切得太慢,效率低得像蜗牛,结果就是“急不得,慢不得”。
这些参数得根据具体情况来调整,才能达到最佳效果,真是“因地制宜”啊。
就像打游戏,碰到不同的对手,得换不同的策略,才能赢得比赛。
切削加工其实并不是那么复杂,前提是你得具备这些基本条件。
刀具、材料、加工参数,缺一不可。
切削加工就像是生活中的一场舞蹈,得有节奏、有技巧。
常用的切削加工方法
常用的切削加工方法包括:
1. 铣削:使用铣床和铣刀将工件表面上的材料切削掉,形成所需的轮廓和表面质量。
2. 钻削:使用钻床和钻头在工件上进行钻孔加工,形成所需的孔径和孔深。
3. 车削:使用车床和车刀将工件固定在主轴上,通过旋转工件进行切削。
4. 磨削:使用磨床和磨料进行工件表面的修整和加工,以获得更高的精度和光洁度。
5. 刨削:使用刨床和刨刀将工件表面的材料切削掉,用于修整大型平面和表面。
6. 镗削:使用镗床和刀具将工件上的孔加工成所需的精度和尺寸。
7. 拉削:使用拉床和刀具对工件进行拉伸或拉压加工,以改变其形状和尺寸。
8. 搓削:使用搓床和滚轮对工件进行搓削加工,以形成齿轮、花键等零件。
9. 锯削:使用锯床和锯片对工件进行切割和分离,常用于金属材料和木材的加
工。
10. 焊削:使用焊接设备对工件进行切割和加工,常用于金属材料的切割和焊接。
以上方法仅为常见的切削加工方法,实际的切削加工方法还会根据具体的工件材料、形状和尺寸等要求进行选择和组合使用。
切削的几种加工工艺
切削加工是指通过工具将工件的某一部分切削掉,以达到所需形状、尺寸和表面粗糙度的加工方法。
常见的切削加工工艺包括:
1.车削:通过旋转工件和切削工具,用工具对工件进行切削。
常见的车削机床包括车床、螺纹车床等。
2.铣削:通过旋转刀具,进行切削操作。
铣削可以在工件上进行平面和曲面的加工。
常见的铣床有立式铣床、卧式铣床等。
3.钻削:通过旋转刀具,进行钻孔操作。
钻削常用的机床有钻床、镗床等。
4.镗削:通过旋转刀具进行内孔的切削加工。
常见的镗削机床有镗床、数控镗床等。
5.磨削:通过磨料来进行切削加工,磨削可以获得较高的精度和表面质量。
常见的磨削机床有磨床、磨齿机等。
6.刨削:通过带有刀片的工具切削工件的表面,实现平整面的加工。
常见的刨床有平面刨床、磨刨床等。
7.激光切割:利用高能量激光束对工件进行切割,可以实现高精度和无接触的切
割加工。
以上是常见的切削加工工艺方式,根据不同的工件和加工要求,可以选择相应的加工方式。
