金属切削加工方法及设备课件.一、教学内容本节课我们将学习《金属切削加工方法及设备》这一部分内容。
主要围绕教材第四章第一节“金属切削的基本概念”，详细讲解金属切削的定义、分类及切削过程的受力分析。
还将介绍第二章第三节“常用切削机床及附件”，使学生了解各种切削加工设备的特点及应用。
二、教学目标1. 理解金属切削的基本概念，掌握金属切削的分类及受力分析。
2. 了解常用切削机床的类型、结构及功能。
3. 学会分析切削加工过程中可能出现的质量问题，并能够提出相应的解决措施。
三、教学难点与重点重点：金属切削的基本概念、分类及受力分析；常用切削机床的类型及功能。
难点：切削加工过程中的质量问题及解决措施。
四、教具与学具准备教具：多媒体课件、板书材料。
五、教学过程1. 导入：通过展示实际金属切削加工的视频，使学生了解金属切削加工在生产中的应用，激发学习兴趣。
2. 讲解：详细讲解金属切削的基本概念、分类及受力分析，同时结合教材中的图片和实例，加深学生对知识点的理解。
3. 示范：以实际操作为例，演示常用切削机床的使用方法及注意事项。
4. 练习：布置随堂练习，让学生分析给定案例中切削加工过程中可能出现的问题及解决方法。
6. 互动：鼓励学生提问，解答学生在学习过程中遇到的问题。
六、板书设计1. 金属切削的基本概念、分类及受力分析。
2. 常用切削机床的类型、结构及功能。
3. 切削加工过程中的质量问题及解决措施。
七、作业设计案例描述：某企业在加工一批轴类零件时，发现零件表面出现明显的划痕，且尺寸精度不符合要求。
2. 答案：切削质量问题：划痕、尺寸精度不足。
解决措施：检查刀具磨损情况，及时更换磨损严重的刀具；调整切削参数，减小切削力；加强机床的维护保养，确保机床精度。
八、课后反思及拓展延伸1. 反思：本节课学生对金属切削的基本概念及机床类型掌握较好，但在分析切削质量问题方面存在一定困难。
今后教学中，应增加实际案例的分析，提高学生的分析能力。
车床的基本知识安全操作规程车床是一种用来切削金属的机床，具有高速、高效、高精度、高自动化等特点。
在使用车床时，必须严格按照安全操作规程进行操作，确保人身安全和设备正常运转。
下面就车床的基本知识和安全操作规程进行详细介绍。
一、车床的基本知识车床是一种通过主轴带动工件旋转，在刀架上用切削刀具进行切削加工的机床。
车床的工作原理是通过主轴带动工件旋转，使其与切削刀具进行接触，从而进行切削加工。
车床的主要组成部分包括床身，主轴、刀架、纵横床坐等。
1. 床身床身是车床的主体部分，由铸铁制成。
床身上面有一条导轨，用于安装工作台及滑板，保证工作台在导轨上平稳地运转。
2. 主轴主轴是车床的重要组成部分，其作用是带动工件旋转，主轴有水平和垂直两种形式。
水平式主轴一般用于加工中心，垂直式主轴则用于车床。
3. 刀架刀架是车床的主要切削部分，用于安装和调节刀具，保证刀具和工件的正确接触，从而进行精确的切削加工。
4. 纵横床坐纵横床坐是车床的支撑结构，用于支撑床身，保证车床的稳定运转。
纵横床坐上面有一条导轨，用于工作台的移动。
在工作时，可以根据需要将工作台沿导轨移动，以便进行不同位置的切削。
二、车床的安全操作规程1. 车床操作前的准备：（1）检查车床各部件是否齐全，是否处于良好工作状态；（2）检查车床润滑系统是否正常，是否需要添加润滑剂；（3）检查车床电路是否正常，操作按钮是否灵敏；（4）穿戴好劳保用品，如工作服、手套、护目镜等。
2. 车床的启动：（1）先将其两端的台钳安装好，将工件夹紧；（2）启动车床电源，让电机运行；（3）根据工作需要，调整刀架位置，安装好刀具；（4）用手靠近工件，检查其旋转方向是否正确。
3. 车床的切削操作：（1）调整切削压力和切削速度，以保证切削效果；（2）根据需要逐步调整进给量，控制切削速度；（3）根据工件的形状和材料，选择合适的切削方式，以达到理想的效果。
4. 车床切削结束后：（1）停机前应先停止进给和主轴运转，待机床完全停止后再关机；（2）将切削刀具、夹具等清理干净，放回原处。
中等专业学校2023-2024-1教案教学内容2.卧式车床主要部件及其作用主轴箱（主轴变速箱）：支撑主轴，带动工件做主运动；通过齿轮组和拨叉配合，实现主轴变速；卡盘装在主轴上，起工件夹持作用。
交换齿轮箱（挂轮箱）：根据传动需要，将主轴箱的转动传递给进给箱。
进给箱（变速箱）：进给传动系统的变速机构；通过丝杠和光杠两条传动线，提供合适的进给运动。
溜板箱：接受光杠或丝杠传递的运动，通过相应机构，以实现刀架的纵向或横向运动。
刀架部分：由床鞍、中滑板、小滑板和刀架等组成；用于装夹车刀并带动车刀做纵向、横向等运动，使车刀完成工件表面的车削运动。
尾座：主要用来安装后顶尖，以支撑较长的工件；也可安装中心钻或钻头等床身：车床的大型基础部件，用于支撑和连接车床的各个部件，并保证各部件在工作时有准确的相对位置。
床脚：用以支撑、稳定床身和调节床身水平。
其他辅助装置：包括照明、冷却、防护、排屑等。
教学内容3.卧式车床的传动路线（以CA6140为例）（二）车床的加工范围和工艺特点1. 车床的加工范围车外圆车端面切断或车槽车孔车圆锥车螺纹2. 车削的工艺特点（1）车削适合于加工各种内、外回转表面。
（2）车刀结构简单，制造容易，刃磨及装拆方便，便于根据加工要求对刀具材料、几何参数进行合理选择。
中等专业学校2023-2024-1教案编号：备课组别机械组课程名称金属切削加工基础所在年级主备教师授课教师授课系部授课班级授课日期课题车床与车削加工（第二课时）教学目标知识目标：1.认识车床的种类和结构。
2.了解车床的工艺装备。
能力目标：1.培养创新意识、科技强国的爱国主义情怀。
重点 1.了解车床的工艺装备难点 1.了解车床的工艺装备教法举例引入、讲授法、多媒体演示、举例讲解、实例讲解教学设备一体机教学环节教学活动内容及组织过程个案补充教学内容步骤一：引入课题，上节课同学们了解了车床各部分的组成，那么车床的工艺装备又可以分为哪几类呢。
步骤二：一、车床的工艺装备（一）车床夹具教学内容二、车刀的种类1. 车刀的类型教学内容三、车刀的种类2. 常用车刀种类四、课堂巩固1. 接受光杠或丝杠传递的运动，操纵箱外手柄及按钮，通过快移机构驱动刀架部分以实现车刀的或运动。
金属切削原理的基本原理与应用探析金属切削是指在机械加工过程中，通过刀具对金属材料进行切削加工的一种方法。
切削加工是现代工业生产中非常重要的一环，广泛应用于制造业的各个领域，如汽车制造、航空航天、机械制造等。
本文将探析金属切削原理的基本原理和应用。
一、金属切削原理的基本原理1. 切削力与材料性质的关系切削力是刀具和工件之间产生的力，它直接影响到切削加工的效率和质量。
切削力与金属材料的性质有密切关系，例如硬度、韧性和塑性等特性。
一般来说，材料硬度越高，切削力越大。
2. 切削热的生成与影响在切削过程中，由于刃口与工件接触产生摩擦，会产生大量的切削热。
切削热的大小和分布对切削加工有着重要影响。
过高的切削热可能导致刀具磨损加剧、工件变形，甚至热裂纹的产生。
因此，有效控制切削热对于提高切削加工质量至关重要。
3. 切削液的作用切削液在切削过程中起到冷却、润滑和防腐的作用。
通过降低切削热，它可以有效地控制切削加工过程中的温度，减少工件表面的热变形，提高切削加工质量和效率。
4. 切削刃部分的结构与刀具磨损切削刃是切削工具的重要部分，其结构设计直接影响到切削加工的效果。
一般来说，切削刃的设计要使切削力分布均匀，降低切削热和切削力，延长切削工具的寿命。
此外，选择合适的材料和硬度对切削刃的寿命也有很大影响。
二、金属切削的应用探析1. 汽车制造汽车制造是金属切削应用的重要领域之一。
在汽车制造中，金属切削广泛应用于发动机、底盘、车身等零部件的加工。
通过金属切削，可以精确加工出复杂形状的零部件，提高汽车的质量和性能。
2. 航空航天工业航空航天工业对金属切削的要求更为严格。
在航空航天工业中，金属切削应用于航空发动机、机翼、航天器等部件的加工。
金属切削技术的发展和应用，推动了航空航天工业的进步和发展。
3. 机械制造金属切削在机械制造领域中扮演着重要角色。
在机械制造中，金属切削应用于制造各种机床、工具以及零部件等。
通过金属切削技术，可以提高机械制造的精度和效率，满足不同行业和领域的生产需求。
金属切削机床原理全文共四篇示例，供读者参考第一篇示例：金属切削机床是一种用于加工金属材料的机械设备，它主要通过切削原理来加工工件，包括车削、铣削、钻削、镗削等多种加工方式。
在金属加工领域中，金属切削机床是起着至关重要的作用，它能够高效、精确地加工各种不同形状和尺寸的金属工件，广泛应用于航空、航天、汽车、机械制造等行业。
金属切削机床的工作原理主要包括以下几个方面：1. 切削原理：金属切削是指利用刀具对金属材料进行加工，通过不断切削，将工件表面金属层逐渐去除，从而形成所需的形状和尺寸。
在金属切削过程中，刀具与工件之间产生相对运动，刀具沿着工件表面移动，将金属层切削下来，形成所需的加工表面。
2. 机床结构：金属切削机床通常由机床主体、传动系统、控制系统、润滑系统和冷却系统等部分组成。
机床主体包括床身、立柱、横梁、工作台和主轴等部分，通过传动系统控制刀具在三维空间内的移动，实现加工操作。
控制系统则负责对机床进行控制和监控，确保加工的精度和质量。
润滑系统和冷却系统则起着保护机床零部件和刀具的作用。
3. 切削参数：金属切削的质量和效率与切削参数密切相关。
切削参数包括切削速度、进给量、切削深度和切削角度等。
切削速度是指刀具在单位时间内相对于工件表面的线速度；进给量是刀具在切削方向的移动距离；切削深度是刀具切入工件的深度；切削角度是刀具相对于工件表面的角度。
通过合理调整这些参数，可以实现不同加工需求的加工效果。
4. 切削工艺：金属切削工艺是一项复杂的加工过程，需要运用切削原理来实现。
在实际加工中，需要选择合适的切削工艺，根据工件材料、形状和尺寸来确定刀具的选择、切削速度、进给量和切削深度等参数，以获得高质量的加工效果。
还需要考虑切削过程中产生的热量和切屑的处理，保证加工过程的稳定性和安全性。
金属切削机床是一种重要的加工设备，它通过切削原理来实现对金属材料的加工。
了解金属切削机床的工作原理，可以帮助我们更好地理解其加工过程和性能特点，进而提高加工效率和加工质量。

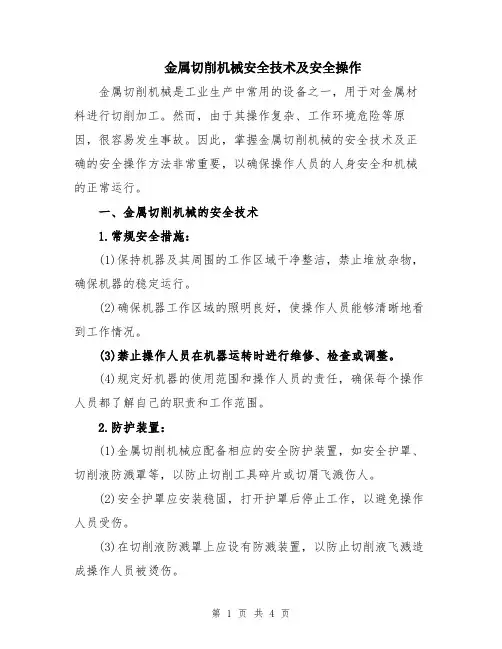

金属切削机械安全技术及安全操作金属切削机械是工业生产中常用的设备之一，用于对金属材料进行切削加工。
然而，由于其操作复杂、工作环境危险等原因，很容易发生事故。
因此，掌握金属切削机械的安全技术及正确的安全操作方法非常重要，以确保操作人员的人身安全和机械的正常运行。
一、金属切削机械的安全技术1.常规安全措施：(1)保持机器及其周围的工作区域干净整洁，禁止堆放杂物，确保机器的稳定运行。
(2)确保机器工作区域的照明良好，使操作人员能够清晰地看到工作情况。
(3)禁止操作人员在机器运转时进行维修、检查或调整。
(4)规定好机器的使用范围和操作人员的责任，确保每个操作人员都了解自己的职责和工作范围。
2.防护装置：(1)金属切削机械应配备相应的安全防护装置，如安全护罩、切削液防溅罩等，以防止切削工具碎片或切屑飞溅伤人。
(2)安全护罩应安装稳固，打开护罩后停止工作，以避免操作人员受伤。
(3)在切削液防溅罩上应设有防溅装置，以防止切削液飞溅造成操作人员被烫伤。
3.机器的稳定性：金属切削机械在操作过程中产生的切削力和振动很大，因此需要确保机器的稳定性，以防止机器倾倒或移位导致事故的发生。
(1)机器底座应具有足够的强度和刚度，能够承受切削力和振动。
(2)机器底座应安装稳固，不得移位。
(3)机器底座应与地面接触良好，以确保其稳定性。
4.切削工具的选用和安装：(1)使用合适的切削工具，并确保切削工具的质量良好。
(2)切削工具应正确安装，刀具夹紧 firmly，并确保刀具与工件的间隙合适。
(3)定期检查切削工具的状况，保持刀具的锐利，及时更换损坏的切削工具。
二、金属切削机械的安全操作1.操作前的准备工作：(1)操作人员应穿戴好劳动防护用具，如安全帽、工作服、安全鞋等。
(2)检查机器的各项安全装置是否完好，刀具是否正常。
(3)检查机器及其周围的工作区域是否整洁，移除杂物。
(4)了解机器的工作原理和操作规程，确保掌握正确的操作方法。
