穿梁套管安装技术交底

运用QC方法:提高大面积穿梁套管安装质量中图分类号：tu2文献标识码：a一、工程概况：星河盛世花园项目建筑面积46万㎡，由12座30层高层住宅和1座16层公寓及1栋3层幼儿园、2层裙楼商业及2层地下室组成。

设计要求本工程的商业二层有压给水、消火栓、喷淋主管道和支管道穿梁敷设，并保证所预埋的套管中心标高在同一高度且水平位置定位准确，工期紧迫，穿梁套管数量多，施工配合协调难度很大，导致施工难度加大。

一共有25个区，其中最小一个区（1-6区），但是经过施工图计算得出，该区域穿梁套管总共238个，4种规格，长度规格16种（从200mm至2600mm）。

二、现状调查：星河盛世花园商业1-6区二层顶最先施工，我们qc小组选择1-6区根据实施方法对穿梁套管安装质量进行检查，收集数据对施工中容易出现的质量问题进行统计，做出以下调查表，合格率只有75%。

三、原因分析：小组针对星河盛世花园商业1-6区二层顶区域调查发现的问题，进行分析得出：（一）人：新工人多，缺少培训，质量意识淡薄；质量检查力度不够；未坚持“三检”制度；技术交底不到位；质量标准掌握不严；（二）与其他工种配合：施工时间短；（三）工艺：操作马虎；套管固定不牢；四、对策实施：（一）实施一：制订切实有限的施工方案2011年11月26日，小组围绕课题，根据现场实际情况，集思广益、相互讨论，制定一系列穿梁套管安装的实施步骤及办法：1、依图纸算量：在施工图纸上，根据给水管道、消火栓管道、喷淋管道穿梁施工套管分门别类的进行标记，再对同一管径规格的进行筛选统计，第三步结合结构图纸对穿梁套管的长度进行核算，经过以上3步对计算套管进行归档汇总。

（类似1-6区表格）2、制作加工：为了节约施工时间，我们安排施工人员对安装使用套管在加工场进行提前预制加工，对各种长度规格进行合理化搭配，避免损耗。

比如说：1根焊接钢管长度为6米，可以制作成3个1600mm长和1个1200mm长套管，类似这种方法。

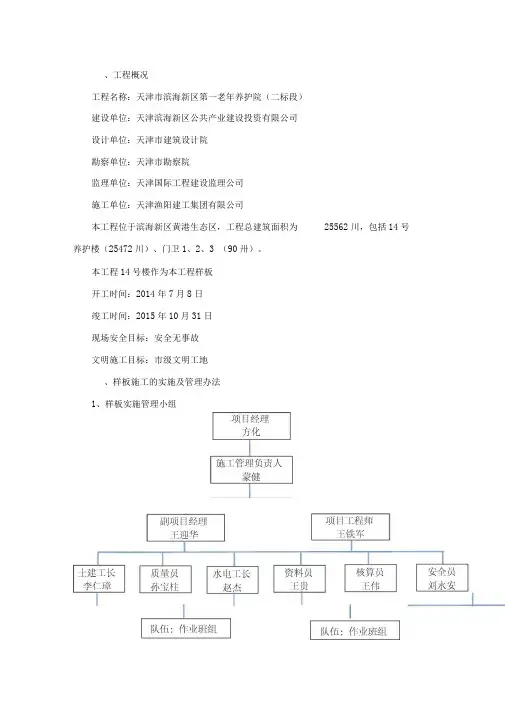

、工程概况工程名称：天津市滨海新区第一老年养护院（二标段）建设单位：天津滨海新区公共产业建设投资有限公司设计单位：天津市建筑设计院勘察单位：天津市勘察院监理单位：天津国际工程建设监理公司施工单位：天津渔阳建工集团有限公司本工程位于滨海新区黄港生态区，工程总建筑面积为25562川，包括14号养护楼（25472川）、门卫1、2、3 （90卅）。

本工程14号楼作为本工程样板开工时间：2014年7月8日竣工时间：2015年10月31日现场安全目标：安全无事故文明施工目标：市级文明工地、样板施工的实施及管理办法1、样板实施管理小组2、样板引路工作管理办法本着“天津渔阳建工集团有限公司”的经营理念，近几年来，本公司始终重视民心工程的质量管理，并采取了一系列措施，使民心工程质量有了显著的提高，同时也深得业主好评。

为进一步提高工程质量，增强公司的社会信誉和综合竞争力，公司决定加大对民心工程的样板管理工作，以攻克民心工程施工的各个难关，为此本工程特制定此管理办法，具体有以下几点：工作开展范围：本项目施工的主要工序。

样板管理目标：项目部施工范围内的主要工序实行样板引路制，工程竣工交付业主时，保证无返修。

3 、样板引路管理要求（1）项目部对规定的每个工序样板项目，均实行两极化管理，即项目部成立的样板引路领导小组和工程处成立的样板引路工作小组，其中样板引路工作小组组长由项目经理担任，要把样板工作具体化，即分工明确，责任到人，层层落实，道道工序把关。

（2）项目工长对有关班组和人员进行样板工序技术交底，并形成书面的交底记录。

4 、样板确定（1）本项目部按照天津滨海新区公共产业建设投资有限公司建设管理分公司印发的关于《建管分公司建设项目工程样板管理办法》执行。

（2）工艺按照《建管分公司建设项目工程样板管理办法》中第四条使用范围所提内容进行样板实施。

本工程由一系列样板组成，而不仅仅是显示完成面的情况。

样板做好后必须经甲方及监理确认，并办好书面手续。

技术交底记录套管安装位置套管安装样图符号说明固定方式穿建筑物隔墙套管1-钢管；2-钢套管；3-密封填料；4-隔墙；5-成品装饰板（明装管道适用）套管配合墙体施工或使用机械开洞后用防水材料固定穿人防剪力墙套管柔性防水套管1-钢管；2-法兰套管；3-密封圈；4-法兰压盖；5-螺柱；6-螺母；7-法兰；8-密封膏嵌缝；9-建筑外墙；10-内侧；11-柔性填缝材料剪力墙处套管需与结构钢筋绑扎固定，一次浇注在墙体内穿无防水要求楼板1-钢管；2-钢套管；3-密封填料；4-楼板套管中部架设钢筋于楼板上，套管下部水泥砂浆吊模固定。

穿有防水要求楼板（如卫生间，厨房等）1-钢管；2-钢套管；3-翼环；4-挡圈；5-石棉水泥；6-油麻套管中部架设钢筋于楼板上，套管下部防水材料吊模固定。

刚性防水套管（钢管）1-钢管；2-钢套管；3-翼环；4-挡圈；5-石棉水泥；6-油麻剪力墙处套管需与结构钢筋绑扎固定，一次浇注在墙体内。

穿地上或建筑外墙等防水墙体顶板刚性防水套管1-铸铁管；2-钢套管；3-翼环；4-石棉水泥；5-油麻剪力墙处套管需与结构钢筋绑扎固定，一次浇注在墙体内。

六、防雷接地工程1、接地体（线）的连接应采用焊接，采用结构柱/梁钢筋焊接拉通，焊缝长度大于6倍D,双面焊接（大于10倍D，可单面焊接）。

焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬边、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。

2、接地引下线利用结构柱内两根对角主筋，施工时将该主筋黄色漆作好标记，随结构施工逐层焊接至顶层，并与屋顶避雷网焊接.引下点按设计.3、每层水平连线利用结构梁周环焊接,与引下钢筋焊通. 接地体为结构基础.4、接地装置的顶面埋设深度不应小于0.6m.圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m.接地装置的焊接应采用搭接焊焊接长度应符合下列规定：4.1扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；4.2圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；4.3圆钢与扁钢搭接为圆钢直接的6倍，双面施焊；4.4扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；4.5除埋设在混泥土中的焊接接头外，应有防腐措施。

套管预留预埋技术交底JRRMYY-2015-12-10-01 工程名称句容市人民医院异地新建项目施工单位中建五局上海建设有限公司交底部位后勤综合楼、值班宿舍楼一层楼板及正负零以下剪力墙工序名称套管预留预埋交底提要套管预留预埋施工技术交底交底内容：一、交底分部（子分部）、分项工程名称：套管预留预埋。

二、交底执行标准名称及编号：《给排水与采暖工程施工工艺标准》（ZJQ00-SG-010-2003）《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)《建筑安装工程施工图集》。

02S404、07FK02、07FS02、99S304《建筑工程施工质量验收统一标准》GB50300-2001三、交底内容：1、施工范围：后勤综合楼、值班宿舍楼一层底板及正负零以下地梁、剪力墙等预埋套管。

2、施工条件：① 加工条件：人员、材料、机具已到位；特种作业人员必须取得相应操作资格。

② 安装条件：楼板预留预埋：土建已支好模板，扎好底筋。

③ 剪力墙预留预埋：土建已支好一面模，扎好预留洞（预埋件）周围钢筋。

3、施工准备：钢卷尺、钢直尺、水平尺、放线钢规、线坠、钢锯、切割机、电焊机、焊条、乙炔气割器具，打磨机、钢刷、沙纸、红丹防锈漆、木梯、工具袋、泡沫塑料、沙袋、沙子等。

四、材料要求：焊接钢管、3mm厚钢板具备质量合格证明书、质量、材质检测检验报告。

五、施工工艺：六、套管加工制作：1、套管分类：穿厨房、卫生间楼板、地下室外墙、蓄水池池壁处均需安装防水套管，有防震要求的地方必须安装柔性防水套管，其他部位则为普通钢套管；技术负责人交底人接受交底人注:本记录一式二份,一份交接受交底人,一份存档。

套管预留预埋技术交底JRRMYY-2015-12-10-01 工程名称句容市人民医院异地新建项目施工单位中建五局上海建设有限公司交底部位后勤综合楼、值班宿舍楼一层楼板及正负零以下剪力墙工序名称套管预留预埋交底提要套管预留预埋施工技术交底2、穿墙、梁套管及防水套管：其长度与墙体装饰面平齐，其规格比套管穿管大两个型号，（具体见水施图纸）。

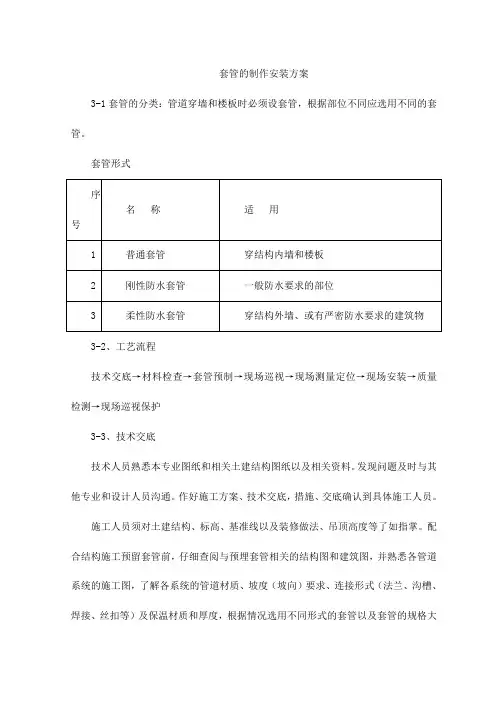

套管的制作安装方案3-1套管的分类：管道穿墙和楼板时必须设套管，根据部位不同应选用不同的套管。

套管形式3-2、工艺流程技术交底→材料检查→套管预制→现场巡视→现场测量定位→现场安装→质量检测→现场巡视保护3-3、技术交底技术人员熟悉本专业图纸和相关土建结构图纸以及相关资料。

发现问题及时与其他专业和设计人员沟通。

作好施工方案、技术交底，措施、交底确认到具体施工人员。

施工人员须对土建结构、标高、基准线以及装修做法、吊顶高度等了如指掌。

配合结构施工预留套管前，仔细查阅与预埋套管相关的结构图和建筑图，并熟悉各管道系统的施工图，了解各系统的管道材质、坡度（坡向）要求、连接形式（法兰、沟槽、焊接、丝扣等）及保温材质和厚度，根据情况选用不同形式的套管以及套管的规格大小。

3-4、材料检查套管所用钢管必须具备产品出厂合格证，并应注有出厂日期和生产厂名。

钢管壁厚要均匀，焊缝一致，无劈裂、砂眼、棱刺和凹扁现象。

3-5、套管制作套管使用无缝钢管或焊接钢管制作，结合现场情况，充分利用现场短料。

套管长度根据预埋位置确定，穿墙套管长度应与预埋墙体厚度一致，穿楼板套管长度应比所穿楼板厚度长30mm-50mm。

预埋套管规格应根据所穿管道尺寸确定，套管管径要比管道外径大2～3号，保温管道套管要选用比管道保温后外径大1～2号。

套管制作前应认真看图，确定套管位置，根据位置不同确定所埋套管形式、长度、规格。

普通填料套管、刚性防水套管制作完成后需对套管表面作除锈处理，管道内壁和露出地面的部位要涂防锈漆。

柔性防水套管部分加工完成后在其外壁均刷底漆一道，外层防腐由设计人确定。

3-5-1、普通填料套管制作普通填料套管制作时，应认真测量套管长度，确保套管长度，使用切割机切断，或使用气焊割断，断口处要平齐不歪斜，切断后管口要做磨光处理，将管口刮铣光滑、无毛刺，管内铁屑除净。

3-5-2、刚性防水套管制作刚性防水套管是在普通填料套管外增加止水翼环，套管长度应参照普通填料套管长度确定，分为穿墙体和楼板。

一、主要材料一般套管、刚性防水套管、人防密闭套管套管的规格应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩。

管材具备出厂合格证。

人防密闭套管应做好防腐除锈工作。

二、主要机具1.机械：切割机、电焊机、磨光机等。

2.工具：收据、手锤等。

3.其他：水平尺、线坠、钢卷尺、小线等。

三、作业条件穿剪力墙、穿楼板安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。

根据土建专业楼板及墙体钢筋绑扎进度进行预留四、施工工艺1.工艺流程安装准备预制加工现场定位、安装2.安装准备认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。

参看有关专业图集和装修建筑图，核对各种管道的坐标，标高是否有交叉，管道排列所用空间是否合理。

有问题及时与工长和有关人员研究解决。

3.预制加工1)按设计图纸在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后安装彩图测得尺寸预制加工、校对。

2)在地下室或建筑外墙应采取防震，防止不均匀沉降和防水措施，应做刚性防水套管。

一般套管和刚性防水套管的管径别管道管径大两号。

风管穿人防密闭墙的密闭套管与风管尺寸相同。

3)刚性防水套管安装制作示意图4)风管穿人防密闭墙必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管。

当管道穿越密闭隔墙时，必须预埋带有密闭翼环的密闭穿墙短管。

通风管的密闭穿墙短管，采用厚3mm 的钢板焊接制作，其焊缝应饱满、均匀、严密。

密闭翼环采用厚度大于3mm的钢板制作。

钢板应平整，其翼高宜为30～50mm。

密闭翼环与密闭穿墙短管的结合部位应满焊。

通风穿墙短管两端伸出墙面的长度应大于100mm。

密闭穿墙短管应在朝向核爆冲击波端加装防护抗力片。

抗力片宜采用厚6mm的钢板制作。

抗力片上摘口宽度应与所穿越的管线外径相同；两块抗力片的槽口必须对插。

多个自动排气活门垂直安装时，两中心距离不能小于630mm，水平安装时距离不能小于550mm。

日期2022 年3 月为了确保该项目按质按量按期安全竣工,特进行消防工程安装技术交底.希翼施工单位按照图纸、规范和技术交底严格认真施工,加强 安全,将该工程交一份满意的答卷,未尽事宜请按照规范,规程施工。

1.消火栓给水管道采用热浸镀锌钢管,管径<100mm 采用罗纹连接,管径≥100mm 时采用法兰或者沟槽连接, 阀门及需拆卸部位采用 法兰连接.管道工作压力高区为 1.4Mpa,采用公称压力为 2.0Mpa 热浸 镀锌无缝钢管;低区为 0.95Mpa,采用公称压力为 1.6MPa 热浸镀锌钢 管.2.管道的安装位置应符合设计要求, 当设计无要求时,管道的中心线与梁,柱,楼板等的最小距离应符合下表:3.消火栓水管穿梁处均设钢套管,套管规格比被保护管大一号,立 管穿过顶板时,应设金属套管。

安装在顶板内的套管，其顶部应高处 装饰地面 20mm ；底部应与顶板底面相平；套管与管道之间缝隙应用 阻燃密实材料和防水油膏填实， 端面光滑。

管道的接口不得设在套管 内，穿屋面处应设置防水套管，做法详图集 96S341-13。

管道穿钢筋 混凝土墙和顶板、梁时，应根据图中所注管道标高、位置配合土建工 种预留孔洞或者预埋套管； 管道穿地下室外墙处， 应预埋柔性防水管道。

公称直径 (mm) 25 32 40 50 70 80 100 125 150 200 距离 40 40 50 60 70 80 100 125 150 20mm)施工应与土建配合协调。

4.走在面层内的管道应设相应粗沙保护带, 以免今后管道伸缩时破坏地板,并做记号以免装修时破坏管道.5.自动喷水灭火系统管道变径时,应采用异径连接.不得采用补芯.6.自动喷水管采用热浸镀锌钢管,丝扣或者沟槽式机械接口.管道工作压力高区喷淋为1.5MPa 采用公称压力为2.5Mpa 热浸镀锌无缝钢管;低区为1.0Mpa,采用公称压力位2.0Mpa 热浸镀锌无缝钢管.1.箱式消火栓安装栓口应朝外,并不应安装在门轴侧。

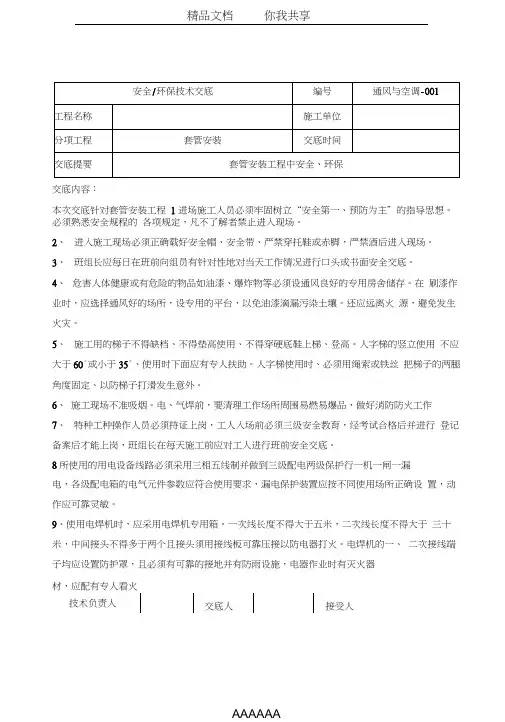

交底内容：本次交底针对套管安装工程1进场施工人员必须牢固树立“安全第一、预防为主”的指导思想。

必须熟悉安全规程的各项规定，凡不了解者禁止进入现场。

2、进入施工现场必须正确载好安全帽、安全带、严禁穿托鞋或赤脚，严禁酒后进入现场。

3、班组长应每日在班前向组员有针对性地对当天工作情况进行口头或书面安全交底。

4、危害人体健康或有危险的物品如油漆、爆炸物等必须设通风良好的专用房舍储存。

在刷漆作业时，应选择通风好的场所，设专用的平台，以免油漆滴漏污染土壤。

还应远离火源，避免发生火灾。

5、施工用的梯子不得缺档、不得垫高使用、不得穿硬底鞋上梯、登高。

人字梯的竖立使用不应大于60°或小于35°、使用时下面应有专人扶助。

人字梯使用时、必须用绳索或铁丝把梯子的两腿角度固定、以防梯子打滑发生意外。

6、施工现场不准吸烟。

电、气焊前，要清理工作场所周围易燃易爆品，做好消防防火工作7、特种工种操作人员必须持证上岗，工人入场前必须三级安全教育，经考试合格后并进行登记备案后才能上岗，班组长在每天施工前应对工人进行班前安全交底。

8所使用的用电设备线路必须采用三相五线制并做到三级配电两级保护行一机一闸一漏电，各级配电箱的电气元件参数应符合使用要求，漏电保护装置应按不同使用场所正确设置，动作应可靠灵敏。

9、使用电焊机时，应采用电焊机专用箱。

一次线长度不得大于五米，二次线长度不得大于三十米，中间接头不得多于两个且接头须用接线板可靠压接以防电器打火。

电焊机的一、二次接线端子均应设置防护罩，且必须有可靠的接地并有防雨设施，电器作业时有灭火器材，应配有专人看火技术负责人沁园春•雪北国风光，千里冰封，万里雪飘。

望长城内外，惟余莽莽; 大河上下，顿失滔滔。

山舞银蛇，原驰蜡象，欲与天公试比高。

须晴日，看红装素裹，分外妖娆。

江山如此多娇，引无数央雄竞折腰。

惜秦皇汉武，略输文米; 唐宗宋祖，稍逊风骚。

一代天骄，成吉思汗，只识弯弓射大雕。

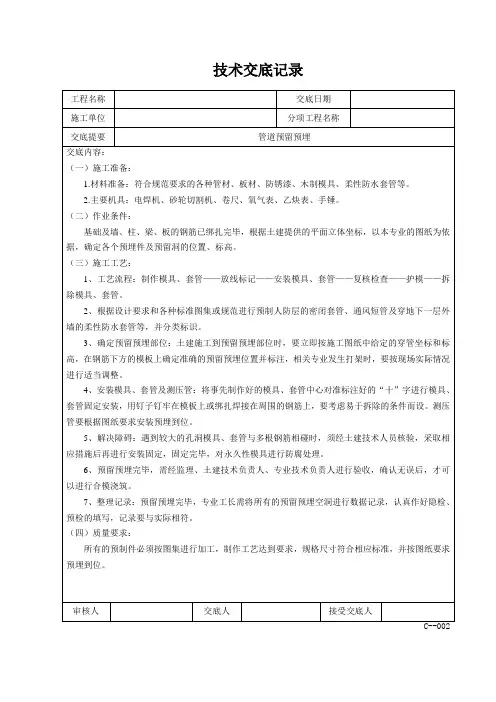

技术交底记录编号：工程名称交底日期施工单位交底项目交底内容：室内部分一、设备及材料质量检查1、各种管材必须有生产厂家的合格证明书，材料的物理及化学性能试验单，否则应补作所缺项目的检验，其指标应符合现行国家或部颁标准，严禁以次充好，严禁随意改变管径界面。

2、安装前应按设计使用要求核对其规格、型号、材质。

3、管材进行外观检查时，其表面要求为：(1) 无裂纹、缩孔、夹渣、重皮、斑纹和结疤等缺陷。

(2) 不得有超过壁厚负偏差的锈蚀或凹陷。

(3) 螺纹密封面良好，精度应达到制作标准。

(4) 合金钢管应有材质标记。

4、各种管件必须有生产厂家的合格证明书，并具备有关的技术数据资料。

5、阀门安装前应作强度及严密性试验，试验应以每批(同牌号，同规格、同型号) 数量中抽查10%，且不少于一个。

对于安装在主管上起切断作用的闭路阀门，应逐个作强度和严密性试验。

6、主要器具、设备必须有完整的安装使用说明书。

7、主要器具、设备进场时要根据说明书进行清点机组的箱数、台数以及配件的数目，确保完整而不遗漏。

8、进行外观检查：观察器具及机体是否受到撞损。

法兰连接是否平滑密实铭牌数据是否符合使用要求，水泵的进出水管是否堵塞，否则要进行解体检查。

二、施工方法及主要技术措施2.1 配合土建预留、预埋预留预埋是本专业在主体施工中的工作重点，它主要包括地下水池防水套管、管道穿防水墙套管，管道穿墙、管道穿楼板孔洞、设备基础预留孔洞及预埋件等。

预留预埋准确与否对整个安装工程至关重要，它将直接影响安装的顺利进行。

1、施工准备期间，专业班组长认真熟悉施工图纸，找出所有预埋预留点，并统一编号，同时与其他专业沟通，以避免今后安装有冲突、交叉现象，减少不必要的返工。

2、严格按标准图集（05S2P194）加工制作防水套管、穿墙套管，套管长度按结构施工图尺寸确定，套管管径要求比给排水管管径大两级。

2.2 套管安装1、刚性套管制作：按图纸要求确定套管规格、数量，准备好施工机具（电焊机、气割、切割机、角磨机等）。
