防水套管技术交底

环保防水套管安装技术交底
1. 前言
本文档旨在交底环保防水套管的安装技术，确保有效的防水效果和环保要求的达成。

请各相关人员仔细阅读并按照本文档要求进行操作。

2. 环保防水套管选材
- 环保性能好、无毒无害的材料是首选，如橡胶、硅胶等。

- 确保选材符合环保标准，不应使用含有有害物质的材料。

3. 环保防水套管安装步骤
3.1 准备工作
- 确定安装位置和数量需求。

- 准备所需的环保防水套管和相关工具材料。

- 清理安装区域，确保表面干净平整。

3.2 套管安装
1. 将环保防水套管按照需要的长度剪切。

2. 使用环保胶水或环保胶带固定套管的两端，确保套管的连接处牢固可靠。

3. 确保套管完全包裹住需要防水的部分，并紧密贴合表面。

3.3 测试和验收
1. 完成安装后，进行防水测试，确保防水效果良好。

2. 检查环保防水套管的安装质量，确保各项工作符合技术要求和环保标准。

4. 安全注意事项
- 在进行环保防水套管安装过程中，应戴好防护手套、口罩等防护用品，避免直接接触有害物质。

- 所使用的胶水、胶带等材料应符合环保要求，避免对环境造成污染。

5. 总结
本文档对环保防水套管的安装技术进行了交底，并提供了安装步骤和安全注意事项。

在实施过程中，请严格按照要求进行操作，确保防水效果和环保目标的实现。

请相应人员务必遵循本文档，确保工作顺利进行。

如有任何疑问或需要进一步的技术支持，请及时沟通。

高强度防水套管安装技术交底
1. 概述
本文档旨在对高强度防水套管的安装技术进行交底，以确保安
装过程的顺利进行和安全可靠。

2. 安装前准备
在进行高强度防水套管的安装之前，需要进行以下准备工作：
- 检查施工场地的基础情况，确保合适的施工条件。

- 确定套管的尺寸和长度，以便进行准确的切割和安装。

- 准备必要的工具和材料，包括切割工具、连接件、密封胶等。

3. 安装步骤
按照以下步骤进行高强度防水套管的安装：
步骤一：切割套管
根据实际需求，使用切割工具将套管切割为合适的长度。

步骤二：连接套管
将连接件固定在套管两端，确保连接牢固。

根据需要，可以使
用密封胶等材料加强连接的密封性能。

步骤三：插入套管
将已连接好的套管插入到需要防水的部位，确保套管与周围环
境紧密贴合。

步骤四：固定套管
使用固定件将套管牢固地固定在所需位置，确保套管的稳定性
和安全性。

步骤五：测试防水性能
安装完成后，进行防水性能测试，确保高强度防水套管的有效
阻水能力。

4. 安全注意事项
在进行高强度防水套管的安装过程中，需要注意以下安全事项：
- 穿戴适当的个人防护装备，如手套、护目镜等。

- 使用正确的工具和方法进行切割和连接操作，避免意外伤害。

- 在安装过程中保持适当的通风和防火措施。

以上就是高强度防水套管安装技术的交底内容，希望能对施工人员有所帮助。

如有任何疑问或需要进一步的指导，请及时与负责人员联系。

防腐蚀防水套管安装技术交底
概述：
本文档旨在交底防腐蚀防水套管的安装技术，并提供相关指导。

防腐蚀防水套管是一种用于保护管道免受腐蚀和水侵蚀的设备，其
正确安装对于管道的长期运行至关重要。

安装步骤：
1. 准备工作：
- 检查套管的材料和质量，确保符合要求；
- 清理管道表面，确保无油污、氧化物及其他污染物；
- 检查套管安装位置和数量，确保符合设计要求。

2. 套管安装：
- 将套管的长度根据管道长度进行裁切，确保套管完全包裹管道；
- 在套管的两端均匀涂抹适量黏合胶水；
- 缠绕套管，在缠绕的过程中保持套管紧密结合，避免出现松
动或起皱现象；
- 在套管两端使用特殊密封胶水进行密封，确保防水效果。

3. 质量检查：
- 检查套管是否完全覆盖管道表面、密封良好；
- 检查套管上是否存在皱褶、气泡或起泡等缺陷；
- 检查套管与管道之间的胶水黏合情况。

注意事项：
- 在安装过程中，避免对套管造成损坏或变形；
- 在密封套管两端时，确保使用适当的密封胶水，并按照指定
时间等待密封胶水干燥；
- 完成安装后，对套管进行质量检查，确保安装质量符合要求；
- 根据实际情况和更具体的要求，可以进行额外的保护措施。

以上为防腐蚀防水套管的安装技术交底，希望能对您的工作有
所帮助。

若有任何疑问或需要进一步的指导，请及时与专业人员联系。

表C2－1工程名称1#楼（文化创业工作室）交底日期2009年5月14日施工单位北京市朝阳田华建筑集团公司第四分公司望京项目经理部分项工程名称刚性防水套管交底提要刚性防水套管制作与安装交底内容：一、质量目标：结构长城杯金奖。

二、施工准备1.材料：各种规格的国标焊管，δ＝12mm、10mm厚热轧钢板、电焊条、石笔、砂轮片、防锈漆等。

2.机具：电气焊工具、手锤、钢角尺、砂轮切割机、角向磨光机、钢丝刷、油刷等。

3.工作条件：1）套管制作：（1）施工图、标准图已具备并审核完毕，图中的防水套管规格与数量已注明。

（2）有符合要求的施工场地和工作台。

（3）所用材料具有合格证明，全部进入现场。

2）套管安装：（1）土建墙体钢筋已绑扎到安装套管高度。

（2）地面标准控制线已给定。

（3）技术交底已进行，所有操作人员均对各自的工作清楚明了。

三、施工工艺1.工艺流程：套管切割→防水翼环制作→防水套管焊接→防水套管防腐→防水套管安装→复核检查。

2.套管切割：该楼外墙厚度均为350-500mm,套管管径小于等于DN100时，用砂轮切割机切割，切割前应调整好砂轮割机的角度盘，使砂轮片与被切管轴线垂直，切割时应将被切管与切割机夹板平台垫水平，使被切套管端面与管轴线垂直，套管管径大于DN100时，应采用氧、乙炔氧割，无论是采用砂轮切割机或氧、乙炔切割均应在量尺画线前放出2-3mm的余量，最后用角向磨光机磨正，制作成功的套管应达到下列要求，两端面与套管轴向线垂直，套管长度为300mm、+0、-2mm。

3.防水翼环制作：防水翼环采用δ＝12mm、10mm厚钢板制作，翼环尺寸见下图：防水翼环制作前应用铁圆规画出图样，画线应注意留出切割余量，以满足防水翼环的外形尺寸，割完后应清除割渣，对外圈凹凸不平处进行打磨。

4.防水套管焊接：首先在套管上量尺画出中线，以保证防水翼环放置在外墙中心处，焊接时应在套管四周进行三至四点点焊，以保证防水翼环与套管端面平行一致，防水翼环均采用双面焊，焊缝应审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

屋顶外墙后开孔及刚性防水套管内部封堵
具体做法技术交底
一、背景
在建筑施工过程中，为了安装管道或电缆等需要穿过屋顶外墙的设备，常常需要在外墙进行开孔处理。

然而，这些开孔会对建筑的防水性能造成影响，因此需要进行刚性防水套管的安装和内部封堵。

二、具体做法
1. 检查结构设计：在进行开孔处理之前，需要仔细检查建筑的结构设计，确认开孔位置不会影响建筑的结构稳定性和安全性。

2. 安装刚性防水套管：选择合适的刚性防水套管，并按照设计要求进行安装。

确保套管与外墙的紧密连接，避免水分渗漏。

3. 内部封堵：在刚性防水套管内部进行封堵，防止水分从套管中渗漏到建筑内部。

可以使用防水胶或密封材料进行封堵，确保封堵坚固可靠。

4. 检测防水效果：在完成内部封堵后，进行防水效果的检测。

可以使用水压测试等方法，确保防水性能符合要求。

5. 定期维护：为了保持刚性防水套管的良好状态，需要进行定
期维护。

定期检查套管和封堵材料的状况，并及时进行修复或更换。

三、安全注意事项
1. 在进行开孔处理和安装刚性防水套管时，需要采取适当的安
全防护措施，避免人员受伤或意外发生。

2. 在进行内部封堵时，避免使用对人体有害的材料，确保施工
安全和环境友好。

3. 在进行防水效果检测时，需要注意操作规范，避免对建筑和
设备造成损坏。

四、总结
通过对屋顶外墙后开孔及刚性防水套管内部封堵的具体做法进
行技术交底，可以保证施工质量和防水效果。

在施工过程中，要严
格按照设计要求进行操作，并注意安全和环保问题。

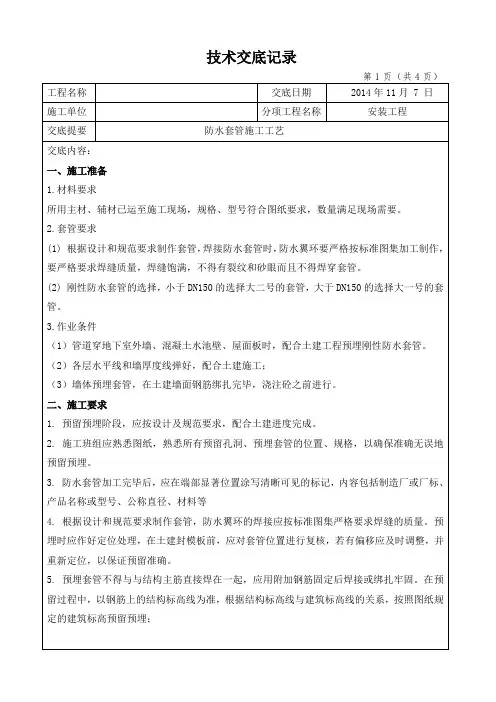

第1页（共4页）工程名称交底日期2014年11月 7 日施工单位分项工程名称安装工程交底提要防水套管施工工艺交底内容：一、施工准备1.材料要求所用主材、辅材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

2.套管要求(1) 根据设计和规范要求制作套管，焊接防水套管时，防水翼环要严格按标准图集加工制作，要严格要求焊缝质量，焊缝饱满，不得有裂纹和砂眼而且不得焊穿套管。

(2) 刚性防水套管的选择，小于DN150的选择大二号的套管，大于DN150的选择大一号的套管。

3.作业条件（1）管道穿地下室外墙、混凝土水池壁、屋面板时，配合土建工程预埋刚性防水套管。

（2）各层水平线和墙厚度线弹好，配合土建施工；（3）墙体预埋套管，在土建墙面钢筋绑扎完毕，浇注砼之前进行。

二、施工要求1. 预留预埋阶段，应按设计及规范要求，配合土建进度完成。

2. 施工班组应熟悉图纸，熟悉所有预留孔洞、预埋套管的位置、规格，以确保准确无误地预留预埋。

3. 防水套管加工完毕后，应在端部显著位置涂写清晰可见的标记，内容包括制造厂或厂标、产品名称或型号、公称直径、材料等4. 根据设计和规范要求制作套管，防水翼环的焊接应按标准图集严格要求焊缝的质量。

预埋时应作好定位处理，在土建封模板前，应对套管位置进行复核，若有偏移应及时调整，并重新定位，以保证预留准确。

5. 预埋套管不得与与结构主筋直接焊在一起，应用附加钢筋固定后焊接或绑扎牢固。

在预留过程中，以钢筋上的结构标高线为准，根据结构标高线与建筑标高线的关系，按照图纸规定的建筑标高预留预埋；第2 页（共 4 页）工程名称东山国际新城H1-2区一标段交底日期2014年11月 7 日施工单位中铁二局重庆工程公司分项工程名称安装工程交底提要防水套管施工工艺交底内容：6. 防水套管用于与腐蚀性介质接触时，设计人应根据介质性质及防腐要求，另行选择适用的耐腐蚀材料7.给水立管穿楼板时，应设套管，安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部高出装饰地面50mm，底部应与楼板地面相平；套管与管道之间缝隙应用阻燃密封材料和防水油膏填实，端面光滑。

绝缘防水套管安装技术交底
本文档旨在向工程施工人员交底绝缘防水套管的安装技术。

请根据以下要点进行操作：
1. 工具准备
确认以下工具是否齐备：
- 绝缘防水套管
- 钢丝钳
- 剪刀
- 螺丝刀
- 角铁
- 电池螺丝刀
- 铅笔
- 尺子
2. 安装步骤
步骤一：测量和准备
1. 使用尺子测量绝缘防水套管的长度，并用铅笔在套管上做一
个标记。

步骤二：剪切套管
2. 使用剪刀将绝缘防水套管剪切到所需长度。

步骤三：套管固定
3. 使用钢丝钳将套管两端的螺丝松开。

4. 将套管的一端插入要进行防水的设备或线管。

5. 将套管的另一端插入电缆终端或其他设备。

6. 使用螺丝刀将套管两端的螺丝拧紧，确保套管牢固固定。

步骤四：防水处理
7. 使用角铁将绝缘防水套管按需弯曲，以适应施工现场的角度。

8. 使用电池螺丝刀将套管侧面的固定螺丝拧紧，防止套管在使
用过程中松动。

3. 安全注意事项
- 在操作过程中请戴好个人防护装备，确保工作安全。

- 若遇到安装异常或问题，请停止操作并及时向上级汇报。

以上为绝缘防水套管的安装技术交底。

请施工人员按照上述步骤操作，确保安装质量和安全。

祝施工顺利！。

柔性防水套管安装技术交底
简介
本文档旨在向工作人员详细介绍柔性防水套管的安装技术要点和步骤，以确保安装过程顺利进行并达到预期的防水效果。

安装要点
1.准备工作：确保工作区域干燥、清洁，并准备好所需材料（柔性防水套管、胶水、切割工具）。

2.测量尺寸：根据实际需要，准确测量柔性防水套管的长度。

3.切割：使用合适的切割工具将柔性防水套管根据测量尺寸进行切割。

4.清洁表面：在安装点附近，要清洁和打磨表面，以确保柔性防水套管能够紧密贴合并提供有效的防水效果。

5.胶水应用：在柔性防水套管的一侧均匀涂抹胶水。

6.安装：将涂有胶水的柔性防水套管贴合在准备好的表面上，并逐渐将其完全贴合，确保没有空隙和泄漏。

7.压实：使用适当的工具（如木槌）轻轻压实柔性防水套管，以确保其牢固粘合并达到所需的防水效果。

安全提示
在安装过程中，务必佩戴适当的防护手套和眼镜，以防止意外伤害。

注意将胶水和其他有害物质远离火源和易燃物。

在开始安装之前，确保理解并遵守相关的安全操作规程。

结论
本文档提供了柔性防水套管安装的技术要点和步骤，工作人员在进行安装时可以按照这些指导进行操作，以确保安装过程的准确性和安全性，并达到预期的防水效果。

在任何安全或操作不确定的情况下，请寻求相关专业人员的指导和支持。

1.本表由施工单位填写，交底单位与接受交底单位各存一份。

1.本表由施工单位填写，交底单位与接受交底单位各存一份。

表C2-1
工程名称天津市北辰区北仓镇示范小城镇农民
安置用房项目
交底日期2014-9-23
施工单位经典建设有限公司分项工程名称屋面防水套管安装
交底提要施工准备、质量要求、工艺流程、操作工艺、应注意的质量问题、成品保护要求。

交底内容（续）：
4.3翼环内圈与套管外壁间的焊缝应符合相关要求，且双面施焊。

4.4翼环的任一面应和套管的纵向垂直。

5、挡圈焊接，翼环制作：（见下图）
屋面套管安装示意图翼环的制作示意图
5.1当穿过套管的管为钢管时，挡圈应焊在钢管上，具体位置见上图；当穿过套管的管为铸铁管时,挡圈应焊在套管内壁上，挡圈位置应在套管长度的1/3处，内2外1；
5.2挡圈为圆钢，其规格应根据套管的内径的大小而确定，当D2≥125时，挡圈应为¢12圆钢，
审核人：交底人：接受交底人：
2.当做分项工程技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

技术交底记录
⑵、穿梁套管不宜断粱筋，如果需要断筋需提前跟土建沟通做好加固。

⑶、预留孔洞应和墙面及板面相垂直，孔洞中心线和管道设计中心线基本重合。

⑷、半个法兰片、螺栓、胶皮垫圈先拆卸入库，等到混凝土拆模后安装。

⑸、套管内要用大块塑料泡沫等填充物进行封堵，两端粘多层胶带，确保封堵密实。

尤其柔性防水套管的螺栓孔，需粘严，为了方便将来安装法兰片，采用肥皂堵螺栓孔，然后用胶带粘死。

⑹、套管定位：先在管道图上查出套管的标高、坐标；根据施工现场结构轴线、结构标高进行现场定位。

安装完成后，套管裸露在墙外的部分也必须及时作防腐处理。

⑺、柔性防水套管安装应该注意方向，法兰盘所在方向为水池外侧，见图。

2、刚性防水套管
⑴、施工班组应熟悉图纸，熟悉所有预留孔洞、预埋套管的位置、规格，以确保准确无误地预留预埋。

⑵、根据图纸设计要求，管道穿地下车库外墙，均为刚性防水套管。

⑶、金属表面涂覆前应进行除锈。

⑷、如无特殊设计要求，应在防水套管与介质或大气接触的表面涂覆防锈底漆、面漆各两道。

⑸、管道穿地下室外墙防水套管安装
根据设计和规范要求制作套管，防水翼环的焊接应按标准图集严格要求焊缝的质量。

预埋时应作好定位处理，在土建封模板前，应对套管位置进行复核，若有偏移应及时调整，并重新定位，以保证预留准确。

⑹、管道穿墙和穿楼板套管安装。

透明防水套管安装技术交底
介绍
透明防水套管是一种常用于管道维护和保护的技术，具有优异
的防水性能。

本文档旨在介绍透明防水套管的安装技术细节。

安装前准备
在开始安装透明防水套管之前，需要进行以下准备工作：
1. 确保管道表面干净、平整，并清除任何油脂、灰尘或污垢。

2. 验证套管尺寸是否与管道尺寸匹配。

3. 准备好透明防水套管安装所需的工具和材料，如切割工具、
胶水等。

安装步骤
下面是透明防水套管的安装步骤：
1. 使用切割工具将透明防水套管根据管道的长度进行切割。

2. 将切割后的透明防水套管沿着管道的长度方向打开，确保套
管的内部和外部表面清洁。

3. 将胶水均匀地涂布于管道表面，并确保胶水的厚度均匀一致。

4. 将打开的透明防水套管缠绕在涂有胶水的管道上，开始从一
端逐渐向另一端前进，确保套管完全贴合于管道表面。

5. 如果套管的长度不足以覆盖整个管道，在套管的一端使用胶
水将另一段套管连接起来，确保连接处紧密无缝。

6. 等待胶水干燥并固定套管。

注意事项
在安装透明防水套管时，请注意以下事项：
1. 确保套管与管道表面贴合紧密，避免出现空隙。

2. 在切割透明防水套管时要小心，避免割伤自己。

3. 使用胶水时，请确保操作环境通风良好，并避免吸入胶水蒸气。

结论
透明防水套管的安装技术是一项简单而有效的管道维护措施。

通过正确地安装透明防水套管，可以提高管道的耐久性和防水性能。

技术交底项目套管制作安装工程部位车库顶板交底提要刚性防水套管加工制作、安装交底对象及人数西安华晨达10人内容：一、施工准备1、材料要求1.1 管材：焊接钢管。

管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。

1.4 其他材料：10mm厚钢板、防锈漆。

2、主要机具砂轮机、切割机、电焊机，台虎钳、压力案、钢卷尺水平尺、线坠、细线等。

3、作业条件土建底层钢筋施工完成。

二、操作工艺1、工艺流程加工准备——预制加工——套管安装；三、套管制作、安装1、套管制作加工：用比管道大两号的管道作为套管，长度350mm，在离套管一端80mm处焊上翼环，翼环用10mm厚钢板制作，宽度50mm，采用双面满焊。

2、套管安装：土建把两层面筋完成后，根据图纸在正确位置预留套管，用三根300mm长的钢筋在套管周围把套管与土建陪筋点焊连接固定。

图1 套管细部尺寸及固定于板配筋上技术交底项目套管制作安装工程部位车库顶板交底提要刚性防水套管加工制作、安装交底对象及人数西安华晨达10人内容：三、质量要求1、焊口平直，焊缝饱满，焊口表面无烧穿、裂纹和明显结瘤、加渣及气孔等缺陷，。

2、安装套管前要认真看好图纸，要找准管道穿楼板位置，准确预留好套管。

3、套管安装应该与结构板面垂直。

4、土建在浇筑混凝土时要派人员看守，防止套管倾倒或歪斜。

四、安全要求1、在进入施工现场时必须佩戴好安全帽，高于地面2米处施工作业必须按要求戴好安全带。

2、施工现场严禁吸烟，酒后不得进入施工现场。

3、严禁高空坠物或乱扔杂物。

工程用的各种材料、设备进行吊运、安装时,工作物必须捆扎固定牢固，避免坠落伤人。

4、电气焊作业必须办理动火票，动火现场必须配备灭火器，灭火器距动火现场不得大于三米。

动火前先检查和清除周围、上下等部位的易燃物品，确认无误后方能施工，电气焊作业时，应尽量使用接渣盆，避免焊渣下落发生火灾。

施工完毕后应检查和清除周围、上下等部位的焊渣和焊接废弃物。

5、焊工必须持焊工操作证上岗作业，不得无证上岗。
