第1章平面机构的自由度

  • 格式：ppt
  • 大小：15.75 MB
  • 文档页数：34

下载文档原格式

  / 34

合集下载

机械设计基础IA--第一章平面机构的自由度及速度分析--习题与答案

机械设计基础IA--第一章平面机构的自由度及速度分析--习题与答案

第1章 平面机构的自由度和速度分析本章要点：1、理解运动副及其分类，熟识各种平面运动副的一般表示方法；了解平面机构的组成。

2、熟练看懂教材中的平面机构的运动简图。

3、能够正确判断和处理平面机构运动简图中的复合铰链、局部自由度和常见的虚约束，综合运用公式F=3n-2P L -P H 计算平面机构的自由度并判断其运动是否确定。

第一节 平面机构的组成基本概念1、平面机构的定义：所有构件都在互相平行的平面内运动的机构2、自由度：构件所具有的独立运动个数3、运动副：两个构件直接接触组成的仍能产生某些相对运动的联接 第二节 平面机构的运动简图平时观察机构的组成及运动形式时，不可能将复杂的机构全部绘制下来观看，应该将不必要的零件去掉，用简单的线条表示机构的运动形式：机构的运动简图、机构简图 步 骤1、运转机械，搞清楚运动副的性质、数目和构件数目；2、测量各运动副之间的尺寸，选投影面（运动平面）；3、按比例绘制运动简图；简图比例尺：μl =实际尺寸 m / 图上长度mm4、检验机构是否满足运动确定的条件。

第三节 平面机构的自由度 一、平面机构自由度计算公式机构的自由度保证机构具有确定运动，机构中各构件相对于机架的独立运动数目 一个原动件只能提供一个独立运动 机构具有确定运动的条件为 自由度=原动件的个数平面机构的每个活动构件在未用运动副联接之前，都有三个自由度 经运动副相联后，构件自由度会有变化：自由度的计算公式 F=3n －(2PL +Ph )二、计算平面机构自由度的注意事项活动构件 构件总自由度 3×n 低副约束数 2 × P高副约束数1 × P h n1、复合铰链：两个以上的构件在同一处以转动副相联2、局部自由度：与输出件运动无关的自由度出现在加装滚子的场合，计算时应去掉Fp3、虚约束：对机构的运动实际不起作用的约束计算自由度时应去掉虚约束第四节速度瞬心及在机构速度分析上的应用机构运动分析的任务、目的和方法（1）任务：在已知机构尺寸及原动件运动规律的情况下，确定机构中其他构件上某些点的轨迹、位移、速度及加速度和构件的角位移、角速度及角加速度。

机械设计基础第1章平面机构的自由度和速度分析

机械设计基础第1章平面机构的自由度和速度分析

2 齿轮或摆动从动件凸轮机构 P16
3 直动从动件凸轮机构(求速度）
已知凸轮转速ω1，求推杆的速度。3
P23
∞
解： ①直接观察求瞬心P13、 P23 。
②根据三心定律和公法线 n－n求瞬心的位置P12 。
③求瞬心P12的速度 。
n2
ω1 1 V2
P13
P12
n
V2＝V P12＝ L(P13P12)·ω1
⑥计算图示圆盘锯机构的自由度。
解：活动构件数n=7； 低副数PL= 10 高副数PL=0
F=3n － 2PL － PH
=3×7 －2×10－0
B
=1
可以证明：F点的轨迹为一直线。
D
5
F
6Hale Waihona Puke 41E7C
2 3
8A
圆盘锯机构
2.局部自由度 －－机构中与输出构件运动无关的自由度，称为局 部自由度或多余自由度。
n
2
P ω2 12
ω 3 3
1
P23
P13
n
VP23
方向:与ω2相反。
相对瞬心位于两绝对瞬心之间，两构件转向相反。
3.求传动比
定义：两构件角速度之比传动比。
ω3 /ω2 ＝ P12P23 / P13P23 推广到一般：
ωi /ωj ＝P1jPij / P1iPij
P ω2
12
2
ω3 3
1
P23
P13
=1
特别注意：此例存在虚约束的几何条件是：
虚约束
AB＝CD＝EF
出现虚约束的场合： 1）.两构件联接前后，联接点的轨迹重合， 如平行四边形机构，火车轮 椭圆仪等。(需要证明)

《机械设计基础》课件 第1章 平面机构的自由度和速度分析

《机械设计基础》课件 第1章 平面机构的自由度和速度分析
机构运动简图和原机构具有相同的运动特性。
13
§1-2 平面机构运动简图
机构示意图 —— 不按比例绘制
三、机构运动简图的作用
是机构分析和设计的工具
四、机构中构件的分类
分为三类：
1）固定构件（机架）：用来支承活动构件的构件。在研究机构
中活动构件的运动时，常以固定构件作为参考坐标系；
2）原动件（主动件）：运动规律已知（外界输入）的构件；
61
3. 直动从动件凸轮机构
求构件2的速度？
62
课后作业：
5、7、9、11、13、15
63
1
1
1
2）移动副
17
§1-2 平面机构运动简图
3）高副：应画出接触处的曲线轮廓
18
§1-2 平面机构运动简图
六、机构运动简图中构件的表示方法
轴、杆
机架
永久连接
固定连接，如轴和齿轮
19
§1-2 平面机构运动简图
参与组成两转动副的构件
一个转动副+一个移动副的构件
参与组成三个转动副的构件
20
§1-2 平面机构运动简图
4
3
2
2
1
4
32
§1-3 平面机构的自由度★
平面机构自由度：
所有活动构件相对于机架所能具有的独立运动数目之和。
作用：
讨论机构具有确定运动的条件。
C
C
D
B
A
B
D
A
E
F
33
§1-3 平面机构的自由度★
一、平面机构自由度计算公式
1. 每个低副引入两个约束，使构件失去两个自由度
34
2. 每个高副引入一个约束，使构件失去一个自由度

机械设计基础(第六版)第一章 平面机构的自由度和速度分析

机械设计基础(第六版)第一章 平面机构的自由度和速度分析
Y S
A
O
X
§1-3 平面机构的自由度
二、平面机构自由度计算公式
1. 运动副对构件自由度的影响 （1）一个作平面运动的自由构件具有三个自由度。 （2）引入一个转动副约束了构件两个自由度，引入一个
移动副也约束了构件的两个自由度。 （3）引入一个高副约束了构件的一个自由度。
2. 平面机构自由度计算公式
例如：齿轮机构、凸轮机构
1个
1个或几个
若干
机构的组成： 机构＝机架＋原动件＋从动件
§1-2 平面机构运动简图及其画法
忽略构件具体的结构和形状，用简单的线条和符号来 表示构件和运动副，并按比例定出各运动副的位置。 这种说明机构各构件间相对运动关系的简化图形，称 为机构运动简图。机构运动简图不仅能充分表示出机 构的传动原理，而且还能表示出机构上各有关点的运 动特性（S，v，a）。 不同运动副的表示形式见教材P8的图1-6，图1-7。
机构自由度计算举例
例4:如图所示, 已知HG=IJ,且相互平行；GL=JK，且相互平行。 计算此机构的自由度 (若存在局部自由度、复合铰链、虚 约束请标出）。
虚约束 I
8 J
9
K 11
复合铰链
H
局部自由度
7
G
6
B
10
C
1
2
A
L
E 3D
4
F
解: n = 8 ; PL = 11; PH = 1
5
F = 3n − 2PL − PH
度沿切线方向，其瞬心应位于过接触点的公法线上，具体 位置还要根据其他条件才能确定；
6.利用三心定理求瞬心。
vA1A2
1
2
B2(B1)
A1(A2)

1平面机构自由度

1平面机构自由度

二、运动副的分类
低副（面接触） 转动副：引入两个约束，保留一个自由度（转动） 移动副：引入两个约束，保留一个自由度（移动） 高副（点或线接触）： 引入一个约束，保留两个自由度（切向移动＋转动） 如：滚动副、凸轮副、齿轮副 。
1 自由度 1
举例：内燃机
转动副: 活塞－连杆 连杆－曲轴
气缸体
活塞
顶杆
曲轴－气缸体
1 自由度 11
1.3 平面机构的自由度 ---机构所具有的独立运动
三、计算平面机构自由度应注意的事项
(2) 局部（多余）自由度 若某构件的运动与其它构件运动无关，则该构件所具有的自由度为局部自由度。 对于含有局部自由度的机构在计算自由度时，不考虑局部自由度。
如认为F = 3×3 - 2×3 - 1=2 (错误) n = 2、pL= 2、pH = 1 F = 3n -2pL - pH =3×2 -2×2 – 1 =1(正确)
大、小齿轮－气缸体 凸轮－气缸体 凸轮
连杆 曲轴
移动副：
活塞－气缸体 顶杆－气缸体 高副： 凸轮－顶杆 大齿轮－小齿轮 小齿轮 返回 1 自由度 2 大齿轮
1.2 平面机构运动简图
一、平面机构的组成
机架：固定构件。如机床床身、车辆底盘、气缸体； －1个
构件 原(主)动件(输入构件): 运动规律已知的活动构件； 从动件：随原动件运动而运动的其余活动构件。 输出构件: 输出预期运动的从动件。 运动副 －1个或几个 －若干个
返回
4
构件的表示方法
1. 将构件上所有运动副用线 条连接起来; 2.画构件时应撇开构件的实 际外形，而只考虑运动副的 性质。
返回
5
绘制步骤
1. 分析机构运动 先找原动件； 缓慢转动原动件，找出传动路线 及输出构件; 确定机架，沿传动路线“两两分 析相对运动”，确定各构件间运 动副性质。 2. 恰当选择投影面，确定合适瞬 时位置，按传动路线画草图。 3. 测量各运动副间尺寸，选择比 例尺，画正规运动简图。 原动件上标箭头；

机械设计基础课件01平面机构及自由度

机械设计基础课件01平面机构及自由度
约 束：是对独立运动所加的限制。每加上一个约束，构 件便失去一个自由度。
一个作平面运动的自由构件具有三个独立运动数。如图 所示，在Oxy坐标系中，构件S可随其上任一点A沿x轴、y轴 方向移动和绕A点转动。即一个作平面运动的自由构件具有 三：在机构中由两构件直接接触形成的一种可动联接。 运动副对构件产生约束，约束的多少和特点取决于运动副 型式。 运动副分类： • 按照接触的特性，分为低副和高副。面接触的运动副称
（4）对称结构：在输入件与输出件之间用多组完全相同的运动链 来传递运动时，只有一组起独立传递运动的作用，则其余各组引 入的约束为虚约束。如图1-16所示轮系中有2个行星轮，计算自由 度时只需考虑一个。
虚约束虽不影响机构的运动，但却可以增加构件的刚性，改善 其受力状况，因而在结构设计中被广泛使用。必须指出，只有在 特定的几何条件下才能构成虚约束，如果加工误差太大，满足不 了这些特定的几何条件，虚约束就会成为实际约束，从而使机构 失去运动的可能性。
1.3.1 平面机构的自由度
机构的自由度: 机构中各构件相对于机架所能有的独立运动的数目 称为机构的自由度。
一个作平面运动的自由构件具有三个自由度。因此，平面机构 中的每个活动构件，在未用运动副联结之前，都有三个自由度。 • 每个低副引入两个约束，使构件失去两个自由度； • 每个高副引入一个约束，使构件失去一个自由度。
移动副：是使构件的一个相对移动和相对转动受到约束， 而只有一个方向独立相对移动自由度的运动副。也称为棱 柱副。如汽缸与活塞、滑块与导轨等，如右图所示。
2 高副（平面高副）
平面高副：构件间沿公法线方向的移动受到约束，但可以 沿接触点切线的方向独立移动，还可以同时绕点独立转动， 是具有一个约束而相对自由度等于２的平面运动副。如齿 轮副、凸轮副等，如图所示。

机械设计基础第一章 平面机构的自由度和速度分析

机械设计基础第一章 平面机构的自由度和速度分析
高副数PH=0
F=3n － 2PL － PH =3×7 －2×6 －0 =9
计算结果肯定不对！
D5
F
46 1E 7 C
2
3
B
8A
1.复合铰链 －两个以上的构件在同一处以转动副相联。
两个低副
计算：m个构件, 有m－1转动副。
上例：在B、C、D、E四处应各有 2 个运动副。
④计算图示圆盘锯机构的自由度。
定义：具有确定运动的运动链称为机构 。
机架－作为参考系的构件，如机床床身、车辆底盘、 飞机机身。
原(主)动件－按给定运动规律运动的构件。 从动件－其余可动构件。
机构的组成：
机构 ＝ 机架 ＋ 原动件 ＋ 从动件
1个
1个或几个
若干
§1-2 平面机构运动简图
机构运动简图－用以说明机构中各构件之间的相对 运动关系的简单图形。
⑦已知：AB＝CD＝EF，计算图示平行四边形
机构的自由度。 B 2 E
C
1
4
3
A
F
D 虚约束
重新计算：n=3, PL=4,
F=3n － 2PL － PH =3×3 －2×4 =1
PH=0
特别注意：此例存在虚约束的几何条件是：
AB＝CD＝EF
出现虚约束的场合： 1.两构件联接前后，联接点的轨迹重合，
约束数
回转副
移动副 高副
1（θ） +
1（x） + 2（x,θ） +
2（x，y） = 3 自由构 2（y，θ）= 3 件的自 1（y） = 3 由度数
结论：构件自由度＝3－约束数 ＝自由构件的自由度数－约束数
推广到一般：
活动构件数 构件总自由度 低副约束数

第1章平面机构的自由度计算PPT课件

第1章平面机构的自由度计算PPT课件

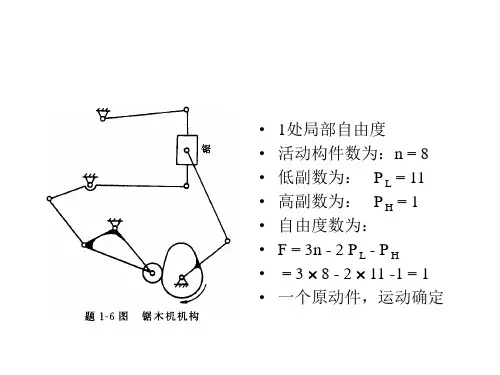

• 1处局部自由度 • 活动构件数为：n = 8 • 低副数为： P L = 11 • 高副数为： P H = 1 • 自由度数为：
• F = 3n - 2 P L - P H • = 3 8 - 2 11 -1 = 1 • 一个原动件，运动确定
• 活动构件数为：n = 8 • 低副数为： P L = 11 • 高副数为： P H = 0 • 自由度数为：
定
• 缝纫机送布机构
练习
• 注意事项： • 1处局部自由度 • 2 处虚约束 • 活动构件数为：n = 4 • 低副数为： P L = 4 • 高副数为： P H = 2 • 自由度数为：
• F = 3n - 2 P L - P H • = 3 4 -2 4 -2 = 2 • 2个原动件，运动确定。
• 1个原动件，运动确定
• 活动构件数为：n = 4 • 低副数为： P L = 4 • 复合铰链1处 • 高副数为： P H = 2 • 自由度数为：
• F = 3n - 2 P L - P ห้องสมุดไป่ตู้ • = 3 4 -2 4 -2 = 2 • 2个原动件，运动确定
• 局部自由度、复合铰链、 虚约束各1处
• 活动构件数为：n = 8 • 低副数为： P L = 11 • 高副数为： P H = 1 • 自由度数为：
• F = 3n - 2 P L - P H • = 3 8 -2 11 -1 = 1 • 1个原动件，运动确定
• F = 3n - 2 P L - P H • = 3 8 - 2 11 - 0 = 2 • 2个原动件，运动确定
测量仪表机构
• 活动构件数为： • n=6 • 低副数为： P L = 8 • 高副数为： P H = 1 • 自由度数为： • F = 3n - 2 P L - P H • = 3 6 -2 8 -1 = 1 • 一个原动件，运动确

机械设计基础第1章平面机构的自由度和速度分析

机械设计基础第1章平面机构的自由度和速度分析
按接触特性分类（点、线、面）： 低副和高副。
§1 – 1 运动副及其分类
1.低 副 两构件通过面接触组成的运动副
①转 动 副(铰链): 组成运动副的两构件只能在平面内相对转动。
§1 – 1 运动副及其分类
②移 动 副: 组成运动副的两构件只能沿某一方向相对移动。
§1 – 1 运动副及其分类
2.高副：
F 3n2pLpH33241
§1 – 3 平面机构的自由度
⑷ 机构中对传递运动不起独立作用的对称部分
2B
3
4
1
A
DC
2 2
B
3 2
4
1
A
行星轮系
对称布置的两个行星轮2和2以及相应的两个转动副D、 C和4个平面高副提供的自由度
F322214 2 即引入了两个虚约束。 未去掉虚约束时 F 3n2pLpH352516 1 去掉虚约束后 F 3n2pLpH3323121
§1 – 3 平面机构的自由度 例
分析图c)，可知： n=4，PL=6，PH=0 该平面机构的自由 度为：
F 3 n 2 P L P H 3 4 2 6 0 0
例:
复合
解: 1.如不考虑上述 2
3
因素，解得： 1
K=9, n=K－1=8
PL=10，PH=1，
虚 5局
6
7
8
4 9
§1 – 3 平面机构的自由度
机构具有确定运动的条件 （1）机构的自由度F >0。
（2）机构的原动件数等于机构的自由度F。
§1 – 3 平面机构的自由度
机构的自由度和原动件的数目与机构运动的关系
1)若机构自由度Ｆ≤０，则机构不能动； 2)若Ｆ>０且与原动件数相等，则机构各构件间

平面机构的自由度

平面机构的自由度

该机构自由度为2。
3 θ2 4
平面机构的自由度
③计算图示凸轮机构的自由度
解：活动构件数n=
2
低副数PL=
2
高副数PH=
1
F=3n － 2PL － PH =3×2 －2×2－1 =1
该机构自由度为1。
3 2
1
平面机构的自由度
④计算图示圆盘锯机构的自由度 本例中，B、C、D、E四处为复合铰链，各有 2 个转动副。
解：活动构件数n=7 低副数PL=10 高副数PH=0 F=3n － 2PL － PH =3×7 －2×10－0 =1
可以证明：F点的轨迹为一直线。
D5
F
1
E
47
6 C
2
3
B
8A
圆盘锯机构
平面机构的自由度
⑤计算图示大筛机构的自由度
复合铰链:
位置C，2个低副
局部自由度：
1个（F）
F=3n － 2PL － PH =3×7 －2×9 －1 =2
机架—作为运动参考物的构件，如机床床身、车辆底 盘、飞机机身。
原（主）动件—按给定运动规律运动的构件。
从动件—其余可动构件（输出预期运动的构件又称输出构件）。
机构组成
机构的组成： 机构＝机架＋原动件＋从动件
1个 1个或几个
各构件有确定运动。
若干
§1－2 机构运动简图
一、机构运动简图的概念 1. 定义：用以说明机构中各构件之间相对运动关系
或计算时假想将滚子“固定”： F=3×2 －2×2 －1=1
(a)
(b)
滚子的作用： 滑动摩擦滚动摩擦。
平面机构的自由度
3. 虚约束
对机构的运动不起实际作用的约束。计算时应予剔除。

机械设计基础课件第一章平面机构及其自由度

机械设计基础课件第一章平面机构及其自由度
在平面四杆机构中，通过改变构件的 长度或者选取不同的构件作为机架， 可以得到不同的机构类型，从而实现 不同的运动输出。
平面机构的组成原理应用
平面机构在各种机械系统中得到了广 泛应用，如汽车、航空、轻工、农业 和食品机械等。
在实际应用中，需要考虑机构的运动 学和动力学特性，以及机构的效率和 可靠性等因素，以确保机构能够正常、 稳定地工作。
平面机构的基本组成
构件
运动副
构成机构的基本单元， 通过运动副连接在一起。
构件之间的连接方式， 能够使构件之间产生相
对运动。
运动链
由构件和运动副组成的 封闭回路。
机构
具有确定相对运动的运 动链。
02
平面机构的运动简图
机构运动简图的概念
机构运动简图是一种用简单线条 和符号表示实际机构的方法，用 于描述机构的运动特性和结构组
通过合理设计平面机构，可以实现各 种复杂的运动规律和功能，满足各种 实际需求。
THANKS
感谢观看
绘制出机构的整体结构， 并标注出各构件的名称。
机构运动简图的示例
平面连杆机构的运动简图
01
表示平面连杆机构的基本组成和运动特性，包括曲柄、连杆和
摇杆等构件。
凸轮机构的运动简图
02
表示凸轮机构的基本组成和运动特性，包括凸轮、从动件和机
架等构件。
齿轮机构的运动简图
03
表示齿轮机构的基本组成和运动特性，包括齿轮、齿条和机架
平面机构通常由输入构件、执行构件和传动构件三部分组成，各构件之间通过运动 副相连接。
运动副是机构中各构件之间的联接方式，它能够限制各构件之间的相对运动，从而 实现预定的运动规律。
平面机构的组成原理示例

机械原理第1章平面机构的自由度

机械原理第1章平面机构的自由度

机械原理第1章平面机构的自由度平面机构是由若干个刚体连接而成的机械装置，在平面内具有一定的运动自由度。

自由度可以理解为机构在平面内可以自由运动的独立变量数量。

平面机构的自由度决定了机构能够完成的运动类型和运动方式。

本文将介绍平面机构的自由度及其计算方法。

1.平面机构的自由度概述平面机构的自由度是指机构在平面内可以独立变化的运动数量。

自由度主要用来衡量机构的可动性。

平面机构的自由度与机构中连杆数量、铰链数量和约束数量有关。

2.平面机构的自由度计算方法计算平面机构的自由度需要考虑以下几个因素：（1）每个连接处的约束数量：连接处的约束数量主要包括铰链和滑动副的数量。

每个铰链都会增加机构的一个自由度，而滑动副不会增加机构的自由度。

（2）连杆数量：连杆数量决定了机构的自由度上限。

当机构的连杆数量等于自由度时，机构将达到满足完整约束的状态。

（3）约束条件：约束条件包括几何约束和运动约束。

几何约束是由机构的结构确定的，它限制了机构的运动范围。

运动约束是由机构的运动特性确定的，它限制了机构可进行的运动类型。

根据以上因素，计算平面机构的自由度的一般方法如下：（1）确定机构中的连杆数量和连接处的约束数量；（2）根据每个连接处的约束数量计算机构的几何约束；（3）根据机构的几何约束和运动约束计算机构的自由度。

3.平面机构自由度的实例分析以常见的四杆机构为例来说明平面机构自由度的计算方法。

四杆机构由四个连杆和四个铰链连接而成。

（1）连杆数量：四杆机构中连杆的数量为4（2）连接处的约束数量：四杆机构中每个连接处都是铰链连接，因此约束数量为4（3）几何约束：四杆机构中的几何约束是由四个连杆的长度和位置确定的。

根据欧拉公式，每个连接处的铰链都会增加一个约束条件。

因此，四杆机构中总共有4个几何约束。

（4）运动约束：四杆机构中的运动约束主要来自于连杆的连接方式和几何约束。

通过分析四杆机构的连杆和铰链的连接方式，可以得出四杆机构中由于几何约束而引入的自由度为1、因此，四杆机构的运动约束为1根据以上计算方法，四杆机构的自由度等于约束数量减去几何约束和运动约束的数量，即自由度=4-4-1=-1、这表明四杆机构无法进行独立的运动，它不是一个有效的机构。

第一章 平面机构的自由度

第一章 平面机构的自由度
构件的自由度 DOF ( Degree of Freedom ) 构件所具有的独立运动的数目，或确定构件位 置所需的独立变量的数目。 构件的约束 Constrain 运动副对构件独立运动所加的限制。
一个自由构件作平面运 动时有3个独立运动的可能， 故有3个自由度，如图1-1。 一个作空间运动的自由构 件具有六个自由度。 平面自由构件：F = 3 空间自由构件：F = 6
中国矿业大学(北京)
机械设计基础
第一章
平面机构的自由度
§1-1 平面机构的运动简图 §1-2 平面机构的自由度
中国矿业大学(北京)
机械设计基础
§1-1 平面机构的运动简图
§1-1 平面机构的运动简图
机构是具有确定相对运动的构件组合体 机构的组成要素 构件和运动副
构件
Component（Link）
中国矿业大学(北京)
机械设计基础
§1-1 平面机构的运动简图
图1-6是图0-1内燃机中连杆机构的机构运动简图； 图1-7是图0-2牛头刨床中齿轮机构和连杆机构的机构运动简图。
图1-6
中国矿业大学(北京)
机械设计基础 图1-7
§1-1 平面机构的运动简图
图1-6是图0-1内燃机中连杆机构的机构运动简图； 图1-7是图0-2牛头刨床中齿轮机构和连杆机构的机构运动简图。
中国矿业大学(北京)
机械设计基础
§1-1 平面机构的运动简图
机构运动简图：用以说明机构中各构件之间的相对 运动关系的简单图形。 作用： 1.表示机构的结构和运动情况。 2.作为运动分析和动力分析的依据。 机构运动示意图：不按比例绘制的机构运动简图 课本表1-1摘录了部分国家标准中常用的机构示 意图的代表符号。
低副 是两构件通 过 面 接触组成的运动 副。具有制造简便、 耐磨损和承载力强等 优点，故应用最广。 低副又分 转动副 和 移 动副两种。 高副 是两构件通过 点或线接触组成的运动 副。组成高副的二构件 相对运动可以是在平面 内的相对转动和沿接触 点处切线方向的相对移 动。

机械原理__第1章__平面机构的自由度

机械原理__第1章__平面机构的自由度
3 2 1
1
= 3? 3 2? 3 1 = 2
对于图b) 的机构，有： F=3×2 －2×2 －1=1 事实上，两个机构的运动相同，且F=1
2
1
处理的方法：
计算前先将小滚轮焊接在推杆上 a) b)
§1—3 平面机构自由度的计算
三、虚约束 ：对机构的运动不起实际约束作用的约束。 例：平行四边形机构，AB ＝ CD 连杆2作平动，BC线上各点轨迹均为圆 B 2
n K 1
运动副联接前自由度： 3 n 通过运动副联接后，低副产生的约束数 ： 2 Pl 高副产生的约束数： 1 Ph
计算公式： F = 3n - 2Pl - Ph
§1—3 平面机构自由度的计算
例1、计算曲柄滑块机构的自由度。 解：活动构件数n= 低副数Pl = 4 高副数Ph = 0 1
原动件数=F 机构运动确定
§1—3 平面机构自由度的计算
例4、计算自由度 ，Ph = 0 解： n = 2， P l =3
F = 3n - 2Pl - Ph = 3? 2 2? 3 0
1 3 例5、计算自由度 2
，Ph = 0 解： n = 3， P l =5
F = 3n - 2Pl - Ph = 3? 3 2? 5 0 = - 1
2
3
4
F = 3n - 2Pl - Ph = 3? 3 2? 4 0
=1
§1—3 平面机构自由度的计算
二、机构具有确定运动的条件 对不同的机构，自由度不同，给定原动件的个数也应不同， 那么，原动件数与自由度有什么关系，才能使机构具有确定的运 动呢？ 2 3 例2、计算铰链四杆机构的自由度 1 解：活动构件数n= 3 低副数Pl= 4 高副数Ph= 0 F = 3n - 2Pl - Ph = 3? 3 2? 4 1 4

机械设计基础陈云飞第一章_平面机构的自由度讲解

机械设计基础陈云飞第一章_平面机构的自由度讲解

解：
(a) F =3×7-2×9-2＝1 (b) F =3×4-2×4-2＝2
例、计算大筛机构的自由度 解： Ｆ＝３ｎ－２ＰL－ＰH ＝３×7－２×9－ 1 ＝2
例、计算直线机构的自由度
解： Ｆ＝３ｎ－２ＰL－ＰH ＝３×7－２×10－ ０ ＝1
本章小结
1、自由度的概念、运动副的分类 2、平面机构的运动简图的概念及画法 3、机构自由度的计算公式 4、计算自由度注意事项
4
1原动件
构安装在运动的机械上时则是运动的。 原动件——按给定已知运动规律
机架 平面铰链四杆机构
独立运动的构件；常以转向箭头表示。 原动件
从动件 ——机构中其余活动构件。
2
其运动规律决定于原动件的运动规律 和机构的结构及构件的尺寸。
3 从动件 1
机构常分为平面机构和空间机构 机架
4
两类，其中平面机构应用最为广泛。
计算平面机构的自由度应注意的事项(2/3)
2. 复合铰链
两个以上的构件在同一处以转动副联接，则构成复合铰链。 m 个构件在同一处构成转动副(在机构运动简图上显现为1个转 动副)，但该处的实际转动副数目为（m-1）个。
计算平面机构的自由度应注意的事项(3/3)
3. 虚约束 对机构运动实际上不起限 制作用的约束称为虚约束。 (a) AB、CD、EF平行且相等 (b)平行导路多处移动副 (c)同轴多处转动副 (d) AB=BC=BD且A在D、C 轨 迹交点 (e)两构件上两点始终等距 (f)轨迹重合 (g)全同的多个行星轮 (h)等径凸轮的两处高副 (i) 等宽凸轮的两处高副
计 算
计算如图所示双曲线画规机构和牛头刨床机构的
实
自由度。

1平面机构的自由度

1平面机构的自由度

③相对回转中心。 2、瞬心数目 若机构中有k个构件，则
P13
1 23
∵每两个构件就有一个瞬心
P12 P23
∴根据排列组合有 Ｋ＝k(k-1)/2
构件数 4 瞬心数 6
56
8
10 15 28
3、机构瞬心位置的确定
1）直接观察法 适用于求通过运动副直接相联的两构件瞬心位置。
▪回转副：回转副中心 ▪移动副：垂直导轨无穷远处 ▪纯滚动高副：接触点 ▪一般高副：接触点公法线上
1）转动副（铰链）：只能在一个平面内相对转动 的运动副。如图1-2a
图1-2a 转动副
（固定铰链）
图1-2 b 转动副（活动铰链） 2）移动副：只能沿某一轴线相对移动的运动副。如图1-3
图1-3 移动副
2、高副：两构件通过点或线接触组成的运动副。如凸轮与 从动件、齿轮与齿轮。如图1-4
图1-4 平面高副
铰链五杆机构
2 1
3 4
图1-17 铰链五杆机构
F 34 250 2
原动件数<机构自由度数， 机构运动不确定（任意乱动）
铰链五杆机构
2 1
3 4
图1-18 铰链五杆机构
F 34250 2
原动件数=机构自由度数，机构运动确定
机构自由度 F=0
2
F 34260 0
1
4
3
构件间没有相对运动
图1-20 对称结构的虚约束
平面机构的虚约束常出现于下列情况：
（1）两构件构成多个移动副且导路互相平行(缝纫机引线机构) （2）两构件构成多个转动副且轴线互相重合…… （3）对运动不起作用的对称部分 （4）不同构件上两点间的距离保持恒定……
A
M
B
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

专 业
实际尺寸
l 图示尺寸 mm/mm(m/mm )
机 不按比例作图，表示
械 制 造
出机构结构状况的简 图称机构示意图。
与 例：绘制图式颚式碎石
自 机的机构运动简图。
动
化
2020年6月7日
14
科目 机械设计基础
解：一般步骤：
⑴循着运动传递路线，分析机构中构件的组成和
专 类型，并确定构件间的相互连接关系（运动副类
专 机构具有确定相对运动的条件为机构的自由 业 度数目与原动件数目相等。
机
械
制
造
与
F=0
自 各杆件间不能
动 产生相对运动 化
2020年6月7日
W=F=1 机构具有确 定相对运动
19
W=F=2 机构具有确 定相对运动
科目 机械设计基础
例：计算图示机构的自由度。
专 业
机 械 制 造 与 自 动 化
2020年6月7日
械 制
的平面内运动的机构。
造 空间机构：运动时，并非所有构件都在相互
与 平行的平面内运动的机构。 自
动
化
2020年6月7日
2
科目 机械设计基础
1-1 运动副及其分类
专 构件和运动副是组成机构的基本要素。 业 构件所具有的独立运动的可能性称构件的自
机 由度。
械
制 造
y
平面内，一个完全自由
的物体有三个自由度； y
造 与
原动件数目与机构自由度数目相等，故具有确定
自 相对运动。
动 作业：P18~19 1-5~1-12
化
2020年6月7日
29
与
n=2，PL=2，PH=1
自 动
F =3n-2PL-PH =3×2－2×2-1=1
化
2020年6月7日
23
科目 机械设计基础
机构中出现局部自由度的目的是使高副接触
专 处的滑动摩擦变成滚动摩擦，减少磨损。 业 3、虚约束
机 在运动副引入的约束中，对机构自由度不起
械 制
作用的重复约束称虚约束。
造 在计算机构自由度时应当除去不计。
2020年6月7日
科目 机械设计基础
本机构共有六个构件，其 中曲柄1是原动件，2、3、 4、5为从动件，6为机架。 O、A、B、C、D、E、F均 为转动副。 绘制机构示意图如图。 测量运动尺寸： OA、AB、BC、CF、OF、 AD、DE、OE、EF、BD。 取比例尺作图。
16
科目 机械设计基础
例：绘制图示活塞泵的机构运动简图。
空间运动副简介
专 圆柱副 业
机 械 制 造 与 自 动 化
2020年6月7日
螺旋副
8
球面副
科目 机械设计基础
1-2 平面机构运动简图
专 撇开实际机构中与运动无关的构件外形和运 业 动副具体构造等因素，用规定的线条和符号
机 来表示各构件和运动副，并按比例确定各运
械 制
动副的相对位置，表示出机构各构件间相对
25
科目 机械设计基础
⑶机构中传递运动不起独立作用的对称部分
专 业
机
械
制
造
与
自
F 3n 2PL PH 3 3 2 3 2 1
动
化
2020年6月7日
26
科目 机械设计基础
⑷机构中，如果用转动副连接的是两构件上
专 运动轨迹重合的点，则其引入的是虚约束。
业 机
n=3，PL=4，PH=0
械
业 机构的自由度即机构相对机架具有的独立运
机 械 制
动的数目。 设机构的构件数为K，任何机构都有而且只
造 有一个机架，则机构的活动构件数n=K-1。
与 自
若机构中低副数为PL，高副数为PH，则
动
F 3n 2PL PH
化
2020年6月7日
18
科目 机械设计基础
通常每个原动件只具有一个独立运动，因此
与 ⑴两构件之间组成多个导路平行的移动副时,
自 动
只有一个移动副起作用，其余都是虚约束。
化
2020年6月7日
24
专 业
机 械 制 造 与 自 动 化
2020年6月7日
科目 机械设计基础
解：n=3，PL=4，PH=0 F =3n-2PL-PH =3×3－2×4-0=1
⑵两构件在多处构成转动 副，且转动轴线重合，则 只有一个转动副起作用， 其余都是虚约束；
机
虚约束：E'
械 制
n=7，PL=9，PH=1
造
F 3n 2PL PH
与
37 291 2
自 原动件数目与机构自由度数目相等，故具有确定
动 相对运动。 化
2020年6月7日
28
科目 机械设计基础
解：复合铰链：E
专
局部自由度：C
业
虚约束：H
机
n=6，PL=8，PH=1
械 制
F 3n 2PL PH 36 281 1
专 转动副和移动副。 业
机
械
制
造 与
转动副，也称回转副或铰链。
自 移动副也称滑动副。
动 它们引入了两个约束而保留了一个自由度。
化
2020年6月7日
6
科目 机械设计基础
平面高副
专 业
机
械
制
造 与
引入了一个约束而保留了两个自由度。
自 常见的平面高副有齿轮副和凸轮副。
动
化
2020年6月7日
7
科目 机械设计基础
解：n=5，PL=7，PH=0
F =3n-2PL-PH
=3×5－2×7 =1
解：n=6，PL=7，PH=3
F =3n-2PL-PH
=3×6－2×7-3 =1
20
科目 机械设计基础
二、计算平面机构自由度的注意事项
专 1、复合铰链
业 两个以上的构件在同一处以转动副相连时构
机 械
成复合铰链。
制
当K个构件在同一轴线
由图，机构的原动件数目为1， 与机构自由度数目相等，故机构 具有确定相对运动。
22
科目 机械设计基础
2、局部自由度
机构中与输出构件运动无关的自由度称为局
专 部自由度，也称多余自由度。
业 在计算机构自由度时局部自由度应予排除。
机 械
解：n=3，PL=3，PH=1
制
F =3n-2PL-PH
造
=3×3－2×3-1=2
专
四个构件，其中4为
A1 B 4
业
机架，1为原动件。
2
机
4与1、1与2、3与4
械
间以转动副相连，2
C
制
与3以移动副相连。
3
造 测量AB、AC后，取比例尺，并按比例作图，得
与 机构运动简图。
自 动
作业：P18 1-2、1-4
化
2020年6月7日
17
科目 机械设计基础

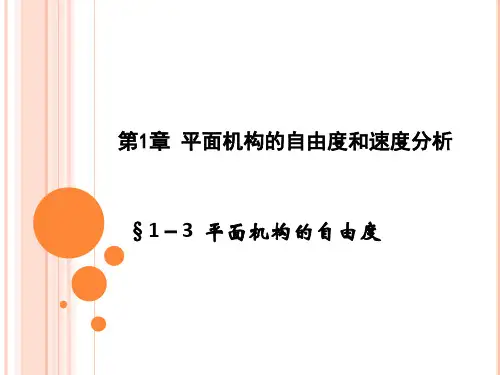

1-3 平面机构的自由度
专 一、平面机构自由度计算
科目 机械设计基础

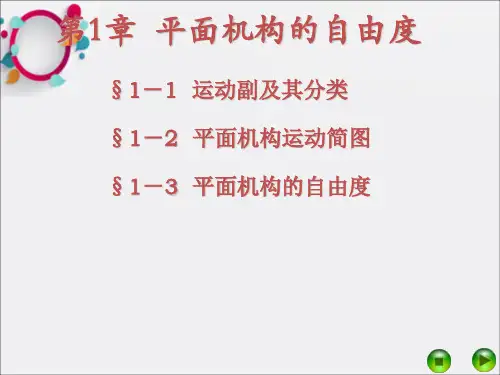

第1章 平面机构的自由度
专
业
1-1 运动副及其分类
机 械
1-2 平面机构运动简图
制 造
1-3 平面机构的自由度
与
自
动
化
2020年6月7日
1
科目 机械设计基础
机构是一个构件系统，为了传递运动和力，
专 机构中各构件间应具有确定的相对运动。
业 机构一般可分为平面机构和空间机构
机 平面机构：运动时，所有构件都在相互平行
4
科目 机械设计基础
按成副两构件的相对运动是否在同一平面或
专 相互平行的平面，运动副可分为平面运动副
业 和空间运动副。
机 成副两构件间的接触形式无外乎点、线、面
械 制
接触。
造 按接触形式，运动副可分为
与 低副：面接触。
自 动
高副：点、线接触。
化
2020年6月7日
5
科目 机械设计基础
平面低副按两构件间的相对运动形式可分为
造 与 自
处以复合铰链相连，其 转动副的数目为K-1。
动
化
2020年6月7日
21
专 业
机 械 制 造 与 自 动 化
2020年6月7日
科目 机械设计基础
例：判断图示机构是否具有确定 相对运动。 解：A、B、C、D处均为复合铰 链 n=7，PL=10，PH=0
F =3n-2PL-PH =3×7－2×10=1
造 运动关系的简化图形称为机构运动简图。
与 确定各运动副相对位置的尺寸称为机构的运
自 动
动尺寸。
化
2020年6月7日
9
科目 机械设计基础
机构中的构件可分
专 固定构件（机架）：用于支撑其它构件 业 原动件：用于输入独立运动规律的活动构件
机 从动件：随原动件的运动而运动的其余活动
械 构件 制
造 杆、轴类构件和固定构件符号
与
自
动
化
2020年6月7日
10
科目 机械设计基础
专 业
机
械
制
造
与
自
动
化
2020年6月7日
11
科目 机械设计基础
常用的齿轮副符号
专 业
机
械
制
造
与 凸轮副符号
自
动
化
2020年6月7日
12
科目 机械设计基础
同一构件
专
业 两副构件 机
械
制
造 三副构件
与
自
动
