LCR测试仪操作指导书

1、目的：
规范操作员正确操作，减少事故发生率，确保产品符合要求。

2、范围：
使用于LCR 测试仪的操作。

3、操作方法：
3.1 接入市电220V/AC ，开启电源开关； 3.2 开机需热机1分钟方可进入工作状态； 3.3 按键图示及显示窗口说明
3.4 按待测元件选择相应档位（开机初始界面为电容测试档）； 3.5 主显示屏：显示测试数据信息及工作状态；
3.6 屏幕功能选择键：这附加按键配合屏幕右边相应功能进行选择；
3.7 返回主屏：所有条件设定好后都需按此键返回主屏主可进行记录数据； 3.8 上下左右调整：上下可调整数值增加或减小，左右即光标左右移动；
3.9 数字键：当所设定条件可直接利用数字键输入所需数值再选择相应倍值即可； 3.10 确定键：在输入好相应条件后，按下此键完成设定，再按下返回主屏即可测试； 3.11 退格键：如输入数据有误，可按此键进行清除； 3.12 锁定键：按下此键可锁定屏幕，以防误操作。

4、设备点检：
设备操作人员于正常工作日每天使用前，按《设备点检记录表》中各项要求进行点检.
5、相关记录表格： 《设备点检记录表》
主显示屏 电源开关 返回主屏
系统键 功能设定 退出键
锁定键
退格键
确定键
屏幕功能选择键 返回键 上下左右调整键 数字键。

LCR测试仪使用指导书简介LCR测试仪是一种用于测量电感（L）、电容（C）和电阻（R）的仪器。

它可以帮助用户快速准确地测试和分析被测元件的特性。

本使用指导书将详细介绍LCR测试仪的基本操作步骤、功能特点以及常见故障排除方法，以帮助用户更好地使用该设备。

目录1.操作步骤–连接设备–设置参数–测试元件2.功能特点–自动识别元件类型–多种测量模式–数据存储和导出功能3.故障排除方法–无法连接设备–测试结果异常1. 操作步骤1.1 连接设备首先，将LCR测试仪与待测元件正确连接。

通常，LCR测试仪提供了多个连接端口，分别对应于电感、电容和电阻的测量。

根据被测元件的类型，选择相应的连接端口，并确保连接牢固可靠。

1.2 设置参数在连接设备后，需要设置相应的参数来进行测量。

LCR测试仪通常具有多个可调节的参数，如测试频率、信号幅度、测量范围等。

根据被测元件的特性和要求，调整这些参数以获得准确的测量结果。

1.3 测试元件设置参数完成后，即可开始测试元件。

按下测试按钮或相应的操作键，LCR测试仪将发送信号并测量被测元件的特性。

待测元件的电感、电容和电阻值将显示在仪器屏幕上。

2. 功能特点2.1 自动识别元件类型LCR测试仪具有自动识别被测元件类型的功能。

它可以根据连接端口和信号响应自动判断被测元件是电感、电容还是电阻，并相应地进行适配和设置。

这一功能大大简化了用户的操作步骤，并提高了测试效率。

2.2 多种测量模式LCR测试仪通常支持多种不同的测量模式，以满足不同应用场景的需求。

常见的测量模式包括串联模式、并联模式、自动模式等。

用户可以根据需要选择合适的模式进行测量，并获取相应的结果。

2.3 数据存储和导出功能LCR测试仪还具有数据存储和导出功能，可以将测量结果保存在内部存储器或外部存储介质中。

用户可以随时查看和管理已保存的数据，并通过USB接口或其他方式导出到计算机或其他设备进行进一步分析和处理。

3. 故障排除方法3.1 无法连接设备如果LCR测试仪无法连接到被测元件，首先确保连接端口和线缆正常工作。

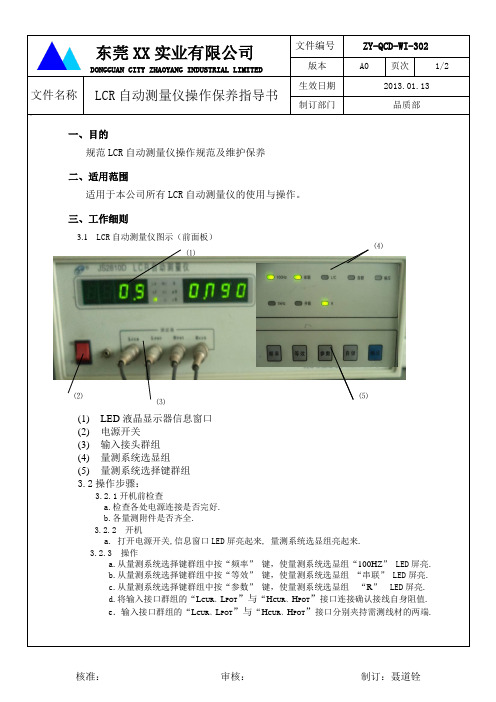

文件名称LCR 自动测量仪操作保养指导书生效日期2013.01.13 制订部门品质部一、目的规范LCR 自动测量仪操作规范及维护保养 二、适用范围适用于本公司所有LCR 自动测量仪的使用与操作。

三、工作细则3.1 LCR 自动测量仪图示（前面板）(1) LED 液晶显示器信息窗口(2) 电源开关(3) 输入接头群组 (4) 量测系统选显组 (5) 量测系统选择键群组 3.2操作步骤：3.2.1开机前检查a.检查各处电源连接是否完好.b.各量测附件是否齐全.3.2.2 开机a. 打开电源开关,信息窗口LED 屏亮起来, 量测系统选显组亮起来.3.2.3 操作a.从量测系统选择键群组中按“频率” 键，使量测系统选显组“100HZ ” LED 屏亮.b.从量测系统选择键群组中按“等效” 键，使量测系统选显组 “串联” LED 屏亮.c.从量测系统选择键群组中按“参数” 键，使量测系统选显组 “R ” LED 屏亮.d.将输入接口群组的“L CUR 、L POT ”与“H CUR 、H POT ”接口连接确认接线自身阻值. e ．输入接口群组的“L CUR 、L POT ”与“H CUR 、H POT ”接口分别夹持需测线材的两端.⑴ ⑵⑶ ⑷⑸文件名称LCR自动测量仪操作保养指导书生效日期2013.01.13 制订部门品质部3.3简意故障排除3.3.1 LCD屏不亮:电源是否开启(处理：开启电源).3.3.2 LCD屏被损坏：(处理：联系厂商进行维修) .3.3.3 不能正常测试：接口与被测线材的连接不完好3.4 注意事项3.4.1 不能用高温东西接触LCD屏，被损坏不能正常显示操作流程.3.4.2 轻拿轻放.3.5 保养要求3.5.1每天须对仪器表面进行清洁.3.5.2每年须对仪器进行校正一次.。

文件编号:QLH-QA16-2011版本:适用工艺：有铅⊙ 无铅⊙ 无卤⊙一 目的为了正确指导LCR测试仪的操作要领及注意事项。

二 适用工位适用于LCR-8110G测试仪的操作、保养和管理。

三 材料/工具清洁纸、工业酒精四 仪器面板图五 仪器设置介绍 1 面板概述1、功能键 ～(Function Keys） 2、本地控制键在远程控制工作模式下，按此 (Local Key)键可恢复至本地面板操作。

3、菜单键在屏幕上显示主菜单。

(Menu Key)设计审核批准日期：一般工位作业指导书LCR测试仪作业指导书公司内部文档资料,严禁非法复印.共 3 张/第 1 张A/02011-5-19TIME (S)LOCATION 1LOCATION 2LOCATION 3TEMP (DEC)文件编号:QLH-QA16-2011版本:适用工艺：有铅⊙ 无铅⊙ 无卤⊙4、单次/重复键选择单次测量模式(人工触发) (Single/Repetitive 或连续测量模式(自动触发)。

Key)5、校准键进入校准模式(Calibration Key)6、单位键群进行数值编辑时输入物理量的单位。

(Unit Keys)损耗因数/品质因数兆(10^6)伏特/安培千(10^3)亨利(电感)毫(10^-3)法拉弟(电容)微(10^-6)欧姆(电阻、阻抗)纳(10^-9)西门子(电纳、导纳)皮(10^-12)7、触发键手动触发测量，仅在单次测量 (Trigger Key)模式下可用8、箭头键选择菜单项目或参数，上/下和 (Arrow Keys)左 /右键都是成对使用的。

9、代码键输入系统代码来更改系统驱动 (Code Key)的分辨率10、清除键输入数值时可清除当前输入(Clear Key) 11、进入键确认输入数字或选择(Enter Key)12、数值键789输入数字。

(Numerical Keys)4561230 . +/-设计：审核：批准：日期：一般工位作业指导书LCR测试仪作业指导书A/0公司内部文档资料,严禁非法复印.2011-5-19共 3 张/第 2 张电压/电流的显示或频率调整文件编号:QLH-QA16-2011版本:适用工艺：有铅⊙ 无铅⊙ 无卤⊙13、测量端子连接测量夹(Measurement LFORCE 电流返回(Current Return) terminals)LSENSE 低电势(Low Potential)HSENSE 高电势(High Potential)HFORCE 电流流出(Current Out)14、电源开关打开 或关闭 电源(Power Switch) 15、电压切换器 / 保电压切换器选定交流电源电压， 险丝座 / 电源插115V 或 230V。

LCR作业指导书一、引言LCR作业指导书旨在为操作人员提供详细的操作步骤和注意事项，以确保LCR作业的安全性和准确性。

本指导书适用于对LCR进行检测、维护和修理的操作人员。

在进行LCR作业之前，请务必仔细阅读本指导书，并按照指导书中的步骤进行操作。

二、设备概述LCR（电感、电容和电阻）是一种用于测试电感、电容和电阻的仪器。

它可以测量电感的电感值、电容的电容值以及电阻的电阻值。

LCR仪器通常由主机、测试夹具、连接线和电源等组成。

三、操作步骤1. 准备工作a. 确保LCR仪器处于关闭状态，插头已拔出。

b. 检查主机、测试夹具、连接线和电源等设备是否完好无损。

c. 将主机连接到电源，并确保电源正常工作。

d. 将测试夹具连接到主机，并确保连接牢固。

2. 连接被测物件a. 将被测物件正确连接到测试夹具上。

注意正确连接电极，确保电极与被测物件的接触良好。

b. 确保被测物件无损坏或污染，以免影响测试结果。

3. 打开LCR仪器a. 插入电源插头，并确保插头连接牢固。

b. 按下主机上的电源开关，打开LCR仪器。

c. 等待LCR仪器完成自检过程，确保仪器正常工作。

4. 设置测量参数a. 在LCR仪器的显示屏上，选择所需的测量参数，如测试频率、量程和测量模式等。

b. 根据被测物件的特性，调整LCR仪器的测量参数，以确保获得准确的测量结果。

5. 进行测量a. 按下LCR仪器上的测量按钮，开始进行测量。

b. 等待LCR仪器完成测量过程，并在显示屏上查看测量结果。

c. 记录测量结果，并与预期结果进行对比，以判断被测物件的性能是否符合要求。

6. 关闭LCR仪器a. 在完成测量后，按下LCR仪器上的电源开关，关闭LCR仪器。

b. 拔出电源插头，断开与电源的连接。

四、注意事项1. 在操作LCR仪器之前，确保操作人员已经接受相关培训，并具备使用LCR 仪器的基本知识和技能。

2. 在操作过程中，应注意保持仪器和被测物件的清洁，避免污染和损坏。

LCR电桥测试仪操作及保养指导书文件名称文件名称1.0目的1.1确保仪器能正常、准确的完成相关试验测试。

2.0范围2.1该标准书只适用于TH2828A精密LCR数字电桥测试仪的相关操作及其注意事项。

3.0定义3.1无4.0职责4.1实验室助理工程师:根据实验样品的测试条件进行设置相关参数，并进行相关试验测试。

4.2实验室工程师:负责确认实验助理工程师的操作规范及点检结果。

5.0工作内容5.1 操作测试前先确认各连接线是否完好，仪器后面板的散热装置要确保通风良好，切勿阻塞左右通风孔，以使本仪器维持准确度。

5.2 为保证仪器精确测量，开机预热时间应不少于30分钟，持续工作时间应不多于16小时；请勿频繁开关仪器，以引起内部数据混乱。

5.3 LCR电桥测试仪的操作：5.3.1 打开电源开关（POWER）开关，前面板的液晶显示屏点亮。

5.3.2 测试时前要须进行开路/短路校正，即〝清零〞校正。

a) 按键【LCRZ】,再按软键更多1/3，测量设置，用户校正，极限设置，列表设置和更多2/3 会显示在软键区域。

b) 再按软键用户校正，仪器会显示为《用户校正》页面。

c) 移动光标到开路区域。

ON,OFF和开路校正会显示在软键区域。

d）保持测试夹具开路状态，按键开路校正执行开路校正，一直等到状态信息提示区域显示开路校正完成。

e）按键ON，打开仪器的开路校正功能。

f）把短路片（TH26010）插入测试夹具。

g）移动光标到短路区域。

ON,OFF 和短路校正会显示在软键区域。

h）按键短路校正执行短路校正，一直等到状态信息提示区域显示短路校正完成。

i）按键ON，打开仪器的短路校正功能。

j）移动光标到负载区域。

ON,OFF会显示在软键区域。

k)按键OFF，关闭仪器的负载校正功能。

l）移动光标到频率1区域。

ON,OFF,开路校正，短路校正和负载校正会显示在软键区域。

m）按键OFF，关闭频率1的点频清零功能。

n）移动光标到频率2区域。

LCR电桥使用说明书1. 引言1.1 目的本文档旨在提供关于LCR电桥的详细信息和操作指南，以帮助用户正确、高效地使用该设备。

1.2 范围此说明书适用于所有型号的LCR电桥，并包含了相关法律名词及其注释。

2. 设备概述LCR电桥是一种精密测量仪器，可用来测试被测物体（如元件或线路）的阻抗参数。

它由以下主要部分组成：- 主机：负责控制整个系统并显示结果；- 测试夹具：将被测物体连接到主机上进行测试；- 控制面板：提供各种设置选项和功能按钮。

3. 安装与准备工作在开始使用之前，请确保已完成以下步骤：a) 将主机插入稳定且接地良好的插座中；b) 连接测试夹具至相应端口，并确认连接牢固无松动；c) 打开设备并等待初始化过程完成。

4.基本操作流程下面是一个简单示例演示了如何执行基本LRC检查: a）选择所需模式（例如RLC, LCQ, LCR）；b) 设置测试频率和信号电平；c) 将被测物体连接到测试夹具上，并确保稳定无松动的接触点；d）按下“开始”按钮，等待结果显示。

5. 高级功能本节介绍了LCR电桥的一些高级功能及其使用方法。

包括但不限于：- 自动校准：通过内置自检程序进行设备校准以提高精度。

- 数据存储与导出：将测量数据保存至外部存储器或计算机中，并支持常见文件格式（如CSV、Excel等）。

6.故障排除如果在使用过程中遇到任何问题，请参考以下步骤来解决：a) 检查所有连接是否牢固且正确插入;b) 确认所选参数设置是否合适并符合要求;c) 参照用户手册寻找可能相关的错误代码或警告信息;7. 安全注意事项在操作LCR电桥时，请务必遵守以下安全规范:a). 使用专用仪表线缆和配件, 不得私自更换非原厂零件;b). 注意防止静电干扰；8.附件本文档涉及附件请参考相应章节内容获取。

9.法律名词及注释- LCR电桥：一种用于测量被测物体阻抗参数的仪器。

- 阻抗：指元件或线路对交流信号的响应程度，通常由复数表示。

LCR作业指导书一、概述LCR作业指导书旨在为操作人员提供关于LCR（电感电容电阻）测试仪的使用方法和操作流程的详细指导。

本指导书包括LCR测试仪的基本原理、操作步骤、注意事项和故障排除等内容，旨在帮助操作人员正确使用LCR测试仪，提高工作效率和测试准确性。

二、基本原理1. LCR测试仪的基本原理是通过测量电感、电容和电阻的参数来判断被测物体的性质和质量。

2. 电感是指导体中储存磁场能量的能力，单位为亨利（H）。

3. 电容是指导体中储存电场能量的能力，单位为法拉（F）。

4. 电阻是指导体对电流流动的阻碍能力，单位为欧姆（Ω）。

三、操作步骤1. 准备工作a. 确保LCR测试仪已连接到电源，并处于正常工作状态。

b. 确保被测物体已连接到LCR测试仪的测试端口，且连接稳固。

2. 设置测试参数a. 根据被测物体的特性和测试需求，选择合适的测试模式（电感、电容或电阻）。

b. 设置测试频率，根据被测物体的频率响应特性和测试要求进行调整。

c. 设置测试范围，根据被测物体的预期参数范围进行选择。

3. 开始测试a. 点击“开始测试”按钮，LCR测试仪将开始对被测物体进行测试。

b. 在测试过程中，观察LCR测试仪显示屏上的参数数值，并记录下测试结果。

4. 分析结果a. 根据测试结果，判断被测物体的性质和质量是否符合要求。

b. 如有需要，可以进行进一步的数据处理和分析，例如计算平均值、标准差等。

四、注意事项1. 在操作LCR测试仪之前，务必仔细阅读并理解LCR测试仪的操作手册。

2. 在进行测试之前，确保被测物体与LCR测试仪的连接稳固可靠，避免因连接不良导致测试结果不准确。

3. 在设置测试参数时，应根据被测物体的特性和测试需求进行合理选择，避免测试参数设置不当导致测试结果失真。

4. 在测试过程中，应保持测试环境的稳定，避免外界干扰对测试结果的影响。

5. 在测试完成后，及时断开被测物体与LCR测试仪的连接，并将LCR测试仪恢复到待机状态。

LCR作业指导书一、引言LCR作业指导书旨在为操作人员提供L、C、R三种电性能测试仪器的正确操作方法和注意事项，以确保测试结果的准确性和可靠性。

本指导书适用于所有使用LCR测试仪器进行电性能测试的操作人员。

二、测试仪器概述LCR测试仪器是一种用于测量电感（L）、电容（C）和电阻（R）等电性能参数的仪器。

它通过对待测电路施加交流电压或电流，测量电路的相应电压和电流，从而得出电性能参数。

三、测试准备1. 确保测试仪器的外观完好，并进行必要的校准和维护。

2. 确保待测电路符合测试要求，并进行必要的连接和调整。

3. 确保测试环境符合要求，避免干扰和噪声对测试结果的影响。

四、测试步骤1. 打开LCR测试仪器，进行预热和自检。

2. 设置测试参数，包括测试频率、测试信号幅值等。

根据待测电路的特性选择合适的参数。

3. 连接待测电路和测试仪器，确保连接可靠且符合测试要求。

4. 开始测试，记录测试结果。

根据需要可以进行多次测试，取平均值或选择最佳值作为最终结果。

5. 完成测试后，关闭LCR测试仪器，并进行数据处理和分析。

五、注意事项1. 在操作LCR测试仪器时，应注意安全操作规程，避免电击和其他伤害。

2. 在测试前，应仔细阅读待测电路的规格书和相关资料，了解测试要求和限制。

3. 在测试过程中，应注意测试结果的稳定性和一致性，避免误差和偏差的影响。

4. 在测试中，应注意测试环境的温度、湿度等因素对测试结果的影响，并进行必要的校正和修正。

5. 在测试结束后，应及时保存测试数据和记录，以备后续分析和验证使用。

六、常见问题及解决方法1. 测试结果不稳定或波动较大：可能是由于测试环境的干扰或待测电路的问题。

可以尝试更换测试环境或检查待测电路的连接和调整。

2. 测试结果与规格书不符：可能是由于测试参数设置错误或测试仪器故障。

可以仔细检查测试参数和测试仪器的设置，并进行必要的校准和维修。

3. 测试仪器无法正常启动或显示异常：可能是由于电源故障或仪器损坏。
