温升测试仪操作指导书

电机绕组温升测试仪作业指导书一、引言：电机温升测试是对电机运行情况进行评估和分析的重要手段之一。

电机绕组温升测试仪作为用于测试电机绕组温度的工具，起着关键作用。

为了确保测试的准确性和安全性，本指导书将详细介绍电机绕组温升测试仪的操作步骤和注意事项。

二、仪器准备：1. 电机绕组温升测试仪：确保仪器操作正常，待机和清零状态。

2. 电源供应：检查电源线路和电压是否正常，并进行接地保护措施。

3. 温度探头：校准并检查探头的状态，确保其可靠性和可用性。

4. 保护设备：准备好灭火器等必要的安全设备。

三、操作步骤：1. 安全检查：确认测试环境没有易燃或易爆物质，工作区域通风良好，并保证测试人员穿戴好相关的安全装备。

2. 连接电机绕组温升测试仪：将电机绕组温升测试仪与电机绕组相连，并进行牢固的接插，保证信号和电源正常传输。

3. 设置测试参数：根据实际需求设置测试仪的参数，包括采样频率、温度上下限等。

确保参数合理且准确。

4. 开始测试：启动电机绕组温升测试仪，开始记录电机绕组温度的变化过程。

同时，可以监测电机的电流、电压等相关参数。

5. 数据分析：通过电机绕组温升测试仪记录的数据，进行温升的分析和评估。

对温升过高的绕组进行评估，检测是否存在故障或其他异常情况。

6. 停止测试：当测试完成后，及时停止电机绕组温升测试仪的工作，断开电机与测试仪的连接。

四、注意事项：1. 安全第一：在操作过程中，务必确保测试环境和测试人员的安全。

遵循相关的安全操作规范，如穿戴好防护眼镜和手套，并使用防护设备。

2. 仪器保护：正确使用和保养电机绕组温升测试仪，防止因操作不当导致仪器损坏或测试数据不准确。

3. 数据保存：测试完成后，将数据保存并备份，以备后续分析和比对。

同时，及时清理测试现场，保持工作区整洁有序。

4. 定期校准：定期对电机绕组温升测试仪进行校准，确保测试数据的准确性和一致性。

5. 测试范围：根据电机的实际情况和要求，确定温升测试的范围和周期，以及采样频率等参数。

文件修正一览表规范/表单权责维护主导单位：品保部变更前：1. 目的为更好的操作,维护机器及确保测试结果的准确度,便于操作员使用及保养仪器,特制定此操作说明。

2. 范围适用于本公司温升测试实验的操作。

3. 参考记录3.1《仪器测试记录表》（QC-4-009）3.2《量规仪器总览表》（QC-4-007）3.4《量规仪器异常处理单》（QC-4-017）3.5《量规仪器点检表》（QC-4-012）4.维护单位品保部/实验室5. 权责实验室：管理、操作、保养本仪器6. 作业程序与说明6.1 仪器外观如图：温升测试仪由（从右至左）温度记录器、电源供应器加记录电脑组成。

6.2 将待测试样品的相邻3P用样品使用的额定最大号单芯线串联来，并将感温线用温升胶接在在导线与样品的连接处，需建立六个温度检测点，如下图：如右图绿色框内，将感温线用温升胶粘贴牢固6.3. 将样品接上电源供应器，调节CURRENT旋钮至测试需要电流，打开温度记录器开始记录测试时的样品的温度变化（如下图所示）。

6.3.1将样品连接上电源供应器后，注意需要将样品固定在档风板内（如下图所示），避免空调、人员走动带动空气流动对测试的影响。

6.4 打开电脑，将电脑选择“趋势”记录画面，持续观察电脑记录画面，直至画面内温度在至少半小时内曲线趋向一条直线，点选保存，并选取这一段时间的曲线，点选运算，如电脑显示最高温度点，半小时内温差值不超过1度，表示样品内温度已稳定，测试可以结束。

（操作画面如下图）如上绿色框内，样品内最高温度曲线已接近一条直线电脑运算出半小时内样品内最高温度变化只有0.2度6.5 结果判定：6.5.1测试结束后，依据温度测试仪记录的样品内温度最高点的温度值，减去室温值，得到测试温升值。

如上图所示温升为36.8-21.3=15.5度。

6.5.2 依据UL要求，温升值不能超过30度。

如计算出温升值达到或超过30度，则判定样品测试不合格，如温升值低于30度，则判定样品测试合格。

电机温升智能测试仪操作指导书
一、将钳式或探针式两根测试线的红色端接入后面板的P1、
P2，黑色端接入C1、C2（注意；P1、C1为一组测试线，P2、C2为另一组测试线）。

二、将外部交流电源接入后面板的输入端，后面板的输出端
作为试品电源，接试品。

三、用打印电缆把打印机和本仪器相连，并确保连接牢固。

四、打开仪器电源，预热15分钟，此时应使“测试”和“打
印”按钮处于无效状态（按钮灯灭）。

五、按下量程选择开关，选择合适的量程，以确保测试的精
度。

六、开始测试时，把测试针或夹的两端分别连接到被测
端按下“测试”按钮正式开始测试。

七、如果需要打印测试数据，按下“打印”钮则自动打印
100个测试数据。

关于电机的温声计算；
铜或铝绕组的温升值用下列公式计算；
△t = 11
2 R R
R-（234.5+t
1
）—（t2—t1）（用于铜绕组）
△t =
11
2 R R
R-（225.5+t1）—（t2—t1）（用于铝绕组）。

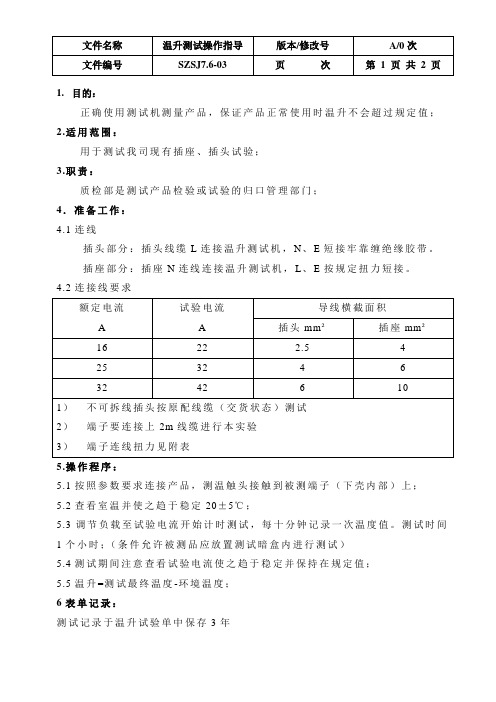

1.目的：
正确使用测试机测量产品，保证产品正常使用时温升不会超过规定值；
2.适用范围：
用于测试我司现有插座、插头试验；
3.职责：
质检部是测试产品检验或试验的归口管理部门；
4．准备工作：
4.1连线
插头部分：插头线缆L连接温升测试机，N、E短接牢靠缠绝缘胶带。

插座部分：插座N连线连接温升测试机，L、E按规定扭力短接。

4.2连接线要求
5.操作程序：
5.1按照参数要求连接产品，测温触头接触到被测端子（下壳内部）上；
5.2查看室温并使之趋于稳定20±5℃；
5.3调节负载至试验电流开始计时测试，每十分钟记录一次温度值。

测试时间1个小时；（条件允许被测品应放置测试暗盒内进行测试）
5.4测试期间注意查看试验电流使之趋于稳定并保持在规定值；
5.5温升=测试最终温度-环境温度；
6表单记录：
测试记录于温升试验单中保存3年
可拆线电器附件接上表规定的横截面积的导线，按下表规定值的2/3的力矩拧紧；
第Ⅱ栏适用于我公司产品扭力值。

温升测试作业指导书1.目的准确测量灯具长时间点亮时的各点温度，对灯具的散热效果进行评估，规范测试程序。

2.范围适用于球泡灯和射灯的温升测试。

3.权责需由实验室实验员、工程师操作，或其它人员在实验室人员指导下操作。

4.测试仪器与设备直流可调电源，温升测试密闭箱，热电偶温度计，K型热电偶，温升胶水，剪钳，螺丝刀，标准灯珠和铝基板，计时器。

5.作业内容5.1 测试环境温升测试在密闭箱中进行，环境温度（室温）应在25±5℃温度范围内，在无风的条件下测量。

5.2 操作步骤5.2.1 信息确认（1）测试申请人，填写《温升测试申请表》中内容，必须包括样品编号，测试功率，灯珠类型等信息，套件最好要配齐灯罩和接头，提交给测试工程师。

（2）测试员根据《温升测试申请单》上的信息要求，选择灯珠、功率进行测试。

（3）测试员对样品进行拍照，包括灯具整体照片和内部灯珠照片，用于测试报告中。

5.2.2 测试点的选定（1）套件，安装标准铝基板和灯珠，接通直流电源，取5个测试点：焊脚T1、铝基板T2、外壁上T3、外壁中T4、外壁下T5，见示意图1，测试完成后须出具《温升测试报告》。

（2）成品灯，跟进需求接220V/110V交流电测量，取5个测试点：焊脚T1、铝基板T2、外壁上T3、外壁中T4、外壁下T5，见示意图1，测试完成后须出具《温升测试报告》。

5.2.3 热电偶的固定用温升胶将热电偶固定在目标位置：将热电偶的探头按在待测点，点上温升胶，点胶处喷催化剂。

待胶水固化后，扣上灯罩，固定灯具。

关闭密闭箱。

此步骤需保证热电偶他探头接触到被测点。

固定前应注意检查热电偶是否有断裂的，手捏探头，看温度计显示是否正常。

在点温升胶时应尽量少，用完后应将胶水瓶嘴处残留胶水挤出，防止胶水固化堵住瓶口，并尽快盖上瓶盖，防止空气和催化剂进入胶水瓶中。

5.2.4 电压与电流的调整（1）使用直流电源时，根据测试所需电功率P来调整电压U和电流I：P=UI，接通电源，灯被点亮，开启计时器。

RC系列带电绕组温升测试仪用户使用手册杭州威博科技有限公司目录前言 (3)开箱检查 (4)安全警告事项 (5)标志说明 (6)第一章概述 (7)第二章主要特点及技术指标 (8)第三章工作原理 (10)第四章前后面板主要功能 (11)第五章使用步骤 (18)第六章检定或核准 (26)a）注意事项 (27)b) 产品维护及常见故障排除 (28)前言感谢客户购置和使用杭州威博科技有限公司的产品，为保证安全、正确地使用本司产品，敬请用户在操作之前详细阅读本产品说明书的全部内容。

本手册适用于RC系列带电绕阻温升测量仪。

本手册含有开箱检查、安全警告事项、产品的主要技术指标、工作原理、产品使用操作方法和常见故障处理等一系列内容。

在编写过程中，我们已经尽力确保本说明书内容的全面性和准确性。

如果用户在使用过程中有疑问，或者发现有不足和错误之处，欢迎直接与本司或本司授权的代理商进行联系。

用户对说明书如果有不同理解，以本司技术部的解释为准。

本手册的内容或个别地方可能发生改变，恕不另行通知。

请用户妥善保管本说明书，以保证仪器的正常使用。

没有本司书面许可，不得抄袭或改编本手册的内容，否则被视为侵权。

开箱检查用户在打开产品的包装后，请取出装箱清单，并对照本说明书逐项检查清单所列内容与实物是否完全一致，并核对主机型号与你们的订购单是否相同，如果发现有不一致的地方，请与本司或本司授权的代理商联系。

所有的附件和文件，请妥善保管，以便日后的操作和维护之用。

本成套设备的配件和资料包括：1.RC系列带电绕阻温升测量仪１台（RC-2、RC2010、RC-3、RC2020）2.用户使用手册1本3.产品合格证1份4.电源线1根5.产品维修卡1份6.质量跟踪卡1张7.保险丝(0.5A、30A)各2只8.装箱单1张9.专用测量线1组（双绕阻测试线2组）10.测三相电机时用的电容1个（10000UF/50V），两绕阻2个11.测量室温探头1根（只适用于RC-2、RC2010）安全警告事项在使用本系列仪器的过程中必须注意下列安全规定，如不遵守本规定，产品功能可能受损并危及人身安全。

温度测试仪操作说明文件编号
文件版本A/0 生效日期
文件页码
目的：
规范仪器的操作步骤，提高测试的准确度。

适用范围：
适用于家用和类似用途电器各部件的温度测量。

责任部门：
测试中心
操作说明：
1、按仪器接线图分别连接输入电压（220V AC）和电脑。

2、打开仪表电源开关，预热3~5分钟。

3、在电脑上打开测试软件，点击‘文件’→‘新建’弹出温升测试属性表格。

4、填写相关测试内容，设置测试时间间隔和选择测试通道，按确认键。

5、按开始键，进入测试状态。

6、开启被测的样机。

7、测量过程中，仪器上的功能键可任意转换，读取测试数值。

8、点击测试软件“停止”键，测试结束，然后导出测试数据制作图表。

9、关闭测试软件再关闭仪器电源开关。

注意事项：
1、仪器应在规定的环境（0-40℃）下使用。

2、请勿打开机盖，以避免触电及仪器损坏。

3、请保持仪器干净与清洁。

4、请勿将机器置于潮湿、闷热让阳光直射之处。

5、在开机或使用过程中，如发现仪器冒烟或有异味，应立即切断电源和断
开与被测试仪器的接线。

编制审核批准
日期日期日期。

绝热温升测定仪操作规程1. 引言绝热温升测定仪是一种常用的实验设备，用于测量物体在绝热条件下升温的速率。

本文档旨在介绍绝热温升测定仪的操作规程，确保安全高效地进行实验。

2. 设备准备在进行绝热温升测定仪实验前，需进行以下设备准备： - 检查绝热温升测定仪是否处于正常工作状态，并保证连接电源的稳定性。

- 准备待测物体，确保其形状和尺寸适应绝热温升测定仪的实验室环境。

3. 实验参数设置在进行绝热温升测定仪实验时，需根据实际需要进行参数设置： - 设置温度范围：根据待测物体的热性质和实验要求，设置合适的温度范围。

- 设置温度步长：根据实验要求，设置适当的温度步长，以确定升温速率的精度。

- 设置测温间隔：根据待测物体的反应速率和实验要求，设置合理的测温间隔，以获得准确的温度变化数据。

4. 实验操作步骤下面是进行绝热温升测定仪实验的操作步骤： 1. 打开绝热温升测定仪电源，确保设备处于正常工作状态。

2. 将待测物体放置在绝热温升测定仪的加热区域内，并确保其与设备接触良好。

3. 设置所需的实验参数，包括温度范围、温度步长和测温间隔。

4. 启动温度升高过程，并记录每个测温间隔的温度读数。

5. 在温度升高过程中，保持实验环境的稳定，避免因外部干扰导致实验数据的失真。

6. 根据实验结束后的数据分析，计算并记录待测物体升温的速率。

7. 关闭绝热温升测定仪电源，并进行数据保存和实验设备的清理工作。

5. 实验注意事项在进行绝热温升测定仪实验时，需注意以下事项： - 在操作过程中，遵循实验室安全规定，确保实验环境的安全和卫生。

- 避免过度振动或冲击绝热温升测定仪，以防止损坏设备或影响实验结果。

- 在实验过程中，避免干扰测量区域，确保读数的准确性和可靠性。

- 在实验结束后，及时保存实验数据，并对设备进行清理和维护，以保证下一次实验的顺利进行。

6. 结论通过遵循本文档中的操作规程，可以安全、高效地进行绝热温升测定仪实验。
