铸焊原理介绍.

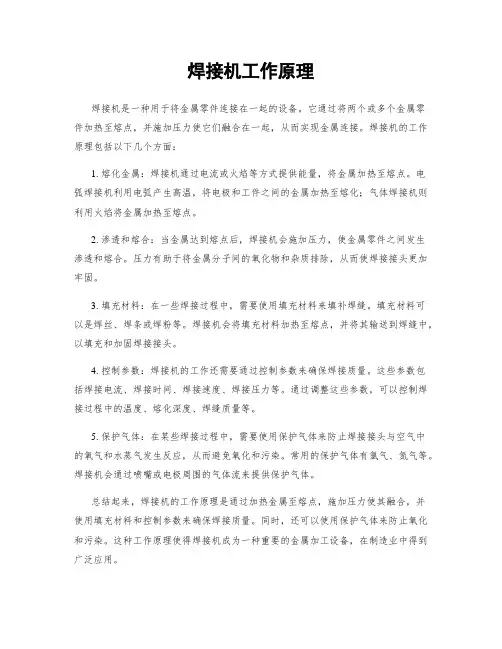

焊接机工作原理
焊接机是一种用于将金属零件连接在一起的设备。

它通过将两个或多个金属零
件加热至熔点，并施加压力使它们融合在一起，从而实现金属连接。

焊接机的工作原理包括以下几个方面：
1. 熔化金属：焊接机通过电流或火焰等方式提供能量，将金属加热至熔点。

电
弧焊接机利用电弧产生高温，将电极和工件之间的金属加热至熔化；气体焊接机则利用火焰将金属加热至熔点。

2. 渗透和熔合：当金属达到熔点后，焊接机会施加压力，使金属零件之间发生
渗透和熔合。

压力有助于将金属分子间的氧化物和杂质排除，从而使焊接接头更加牢固。

3. 填充材料：在一些焊接过程中，需要使用填充材料来填补焊缝。

填充材料可
以是焊丝、焊条或焊粉等。

焊接机会将填充材料加热至熔点，并将其输送到焊缝中，以填充和加固焊接接头。

4. 控制参数：焊接机的工作还需要通过控制参数来确保焊接质量。

这些参数包
括焊接电流、焊接时间、焊接速度、焊接压力等。

通过调整这些参数，可以控制焊接过程中的温度、熔化深度、焊缝质量等。

5. 保护气体：在某些焊接过程中，需要使用保护气体来防止焊接接头与空气中
的氧气和水蒸气发生反应，从而避免氧化和污染。

常用的保护气体有氩气、氮气等。

焊接机会通过喷嘴或电极周围的气体流来提供保护气体。

总结起来，焊接机的工作原理是通过加热金属至熔点，施加压力使其融合，并
使用填充材料和控制参数来确保焊接质量。

同时，还可以使用保护气体来防止氧化和污染。

这种工作原理使得焊接机成为一种重要的金属加工设备，在制造业中得到广泛应用。

各种焊接的原理焊接是一种通过热源将金属材料融化并结合在一起的加工技术。

它广泛应用于各种行业和领域，如制造业、建筑业、航空航天等。

不同种类的焊接有不同的原理和目的，下面将介绍几种常见的焊接方法及其原理。

1. 电弧焊接：电弧焊接是利用电弧加热金属材料并将其融化，通过电流和电弧的热量使两个焊接件相互结合。

其原理是在产生的电弧中有很高的温度和能量，使焊接接头的金属融化形成熔池，同时使用焊丝作为填充材料填充熔池，形成焊缝并冷却固化。

电弧焊接可以分为手工电弧焊、埋弧焊、氩弧焊等。

2. 气焊：气焊主要是通过燃烧煤气、液化石油气或天然气等可燃气体，使焊接接头的金属融化，并通过焊炬的火焰和气氛的控制来形成焊缝。

焊炬的火焰可以提供足够的热量使金属材料融化，而气氛的控制可以防止金属氧化和杂质的影响。

气焊一般用于焊接低合金钢和铝合金等材料。

3. 电阻焊接：电阻焊接是利用电流在焊接接头的金属材料之间通过电阻产生的热量来融化金属，并通过电极的压力将两块金属材料连接在一起。

电阻焊接适用于焊接导电性好的材料，如钢铁、铜等。

其原理是利用电流通过金属材料产生的电阻引发的高温来融化金属，并使用电极的压力来使熔融金属均匀分布并冷却固化。

4. 激光焊接：激光焊接是利用激光束的高能量密度将金属材料融化并使其相互结合的焊接方法。

激光焊接的原理是利用激光器产生的激光束，将其聚焦在焊接接头的金属表面上，通过激光束的能量使金属瞬间融化，并使两个焊接件相互结合。

激光焊接具有高精度、高速度和无接触的特点，适用于焊接薄板、复杂形状和高要求的焊接。

除了以上介绍的焊接方法外，还有许多其他的焊接方法，如摩擦焊接、电子束焊接、等离子焊接等。

每种焊接方法都有各自的特点和适用范围，可以根据需要选择合适的方法进行焊接。

总结起来，不同种类的焊接有不同的原理，但它们的目的都是通过热源将金属材料融化并结合在一起。

掌握不同焊接方法的原理和应用，能够帮助我们更好地进行焊接工作，并提高焊接质量和效率。

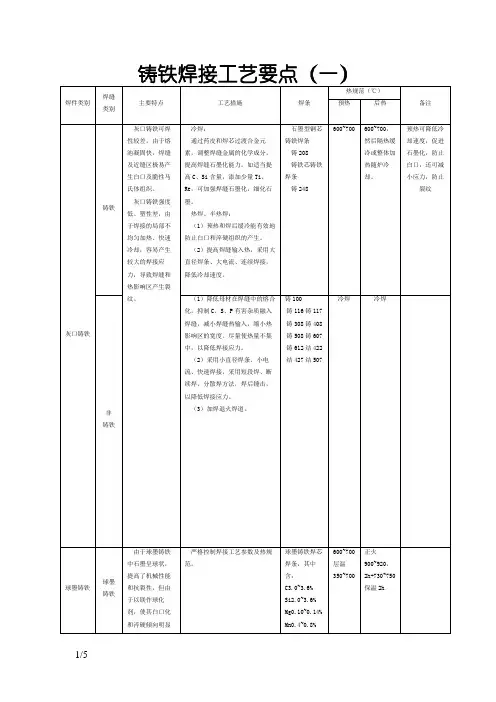

铸铁焊接工艺要点（一）一 . 前言：灰口铸铁是铸铁中的一种，灰口铸铁的碳以片状石墨的形式分布于铸铁基体中，断面呈暗灰色，故称灰口铸铁。

由于片状的石墨割裂了铸铁的基体组织，因此，灰口铸铁的抗拉强度低，缺乏塑性。

灰口铸铁具有良好铸造性和切割性能，同时由于灰口铸铁中石墨以片状存在，它具有良好的耐磨性，抗震性和切削加工性并具有较高的抗压强度，故在工业上运用极为广泛。

灰口铸铁目前常以铸件的形式运用于生产，由于铸造工艺的特点，铸件往往存在着各种不同程度的缺陷，在生产现场中也有许多因各种原因而损坏的铸件。

铸铁的焊接实际上就是对存有缺陷或者损坏的铸件进行补焊。

所以铸件补焊具有很大的经济意义。

1.灰口铸铁的焊接性能较差，在焊接时容易出现下列问题1.1焊后产生白口组织在补焊灰口铸铁时，经常会在熔合区生成一层白口组织。

产生白口组织的原因是：由于母材近缝区在焊接时受到高温加热，当受热温度860℃以上时，原来灰口铸铁中得游离状态的石墨开始部分也熔于铁中，温度越高，熔于铁中的石墨也越多。

当冷却时，一般认为在30-100℃/s的急速冷却条件下，熔于铁中的碳来不及以石墨形式析出，而呈渗碳体出现，即所谓白口。

另外。

在焊接熔池中的石墨化元素碳，硅等不足也是产生白口的主要原因。

一般在窄小的高温度熔合区内，焊后很容易产生白口组织。

白口组织硬而脆，使得焊缝在焊后难以机械加工，甚至会导致开裂。

防止白口产生主要措施是适当调整填充金属的化学成分和冷却速度。

改善焊缝技术的化学成分，增加石墨化元素的含量，可以在一定条件下防止焊缝金属产生白口。

例如气焊用铸铁焊丝的碳，硅含量要比母材高（C3.0％－3.8％，Si3.6%-4.8%）特别是冷焊灰口铸铁时，焊丝中的含硅量可高达4.5％焊后缓冷和延长熔合区处于红热状态的时间，使石墨充分析出，这是避免熔合区产生白口的主要工艺途径。

采取的具体措施是焊前预热和焊后保温。

由于气焊时冷却速度较慢。

因此。

对于防止白口极为有力灰口铸铁的补焊工艺和操作技术（2）1.2 焊接街头出现裂纹裂纹是焊接灰口铸铁的要问题，灰口铸铁焊接接头上的裂纹可能出现在焊缝金属中，也可能在基本金属即母材上。

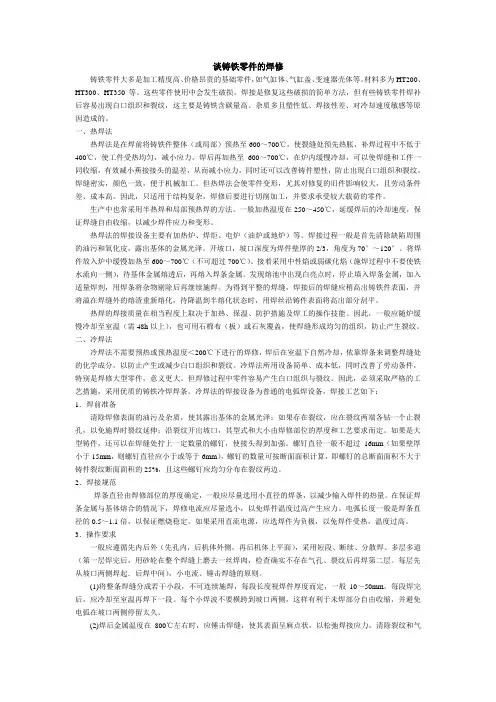

谈铸铁零件的焊修铸铁零件大多是加工精度高、价格昂贵的基础零件，如气缸体、气缸盖、变速器壳体等。

材料多为HT200、HT300、HT350等。

这些零件使用中会发生破损，焊接是修复这些破损的简单方法，但有些铸铁零件焊补后容易出现白口组织和裂纹，这主要是铸铁含碳量高、杂质多且塑性低、焊接性差、对冷却速度敏感等原因造成的。

一、热焊法热焊法是在焊前将铸铁件整体（或局部）预热至600～700℃，使裂缝处预先热胀，补焊过程中不低于400℃，使工件受热均匀，减小应力。

焊后再加热至600～700℃，在炉内缓慢冷却，可以使焊缝和工件一同收缩，有效减小蕉接接头的温差，从而减小应力，同时还可以改善铸件塑性，防止出现白口组织和裂纹。

焊缝密实，颜色一致，便于机械加工。

但热焊法会使零件变形，尤其对修复的旧件影响较大，且劳动条件差、成本高。

因此，只适用于结构复杂，焊修后要进行切削加工，并要求承受较大载荷的零件。

生产中也常采用半热焊和局部预热焊的方法。

一般加热温度在250～450℃，延缓焊后的冷却速度，保证焊缝自由收缩，以减少焊件应力和变形。

热焊法的焊接设备主要有加热炉、焊炬、电炉（油炉或地炉）等。

焊接过程一般是首先清除缺陷周围的油污和氧化皮，露出基体的金属光泽。

开坡口，坡口深度为焊件壁厚的2/3，角度为70°～120°。

将焊件放入炉中缓慢加热至600～700℃（不可超过700℃）。

接着采用中性焰或弱碳化焰（施焊过程中不要使铁水流向一侧），待基体金属熔透后，再熔入焊条金属。

发现熔池中出现白亮点时，停止填入焊条金属，加入适量焊剂，用焊条将杂物剔除后再继续施焊。

为得到平整的焊缝，焊接后的焊缝应稍高出铸铁件表面，并将溢在焊缝外的熔渣重新熔化，待降温到半熔化状态时，用焊丝沿铸件表面将高出部分刮平。

热焊的焊接质量在相当程度上取决于加热、保温、防护措施及焊工的操作技能。

因此，一般应随炉缓慢冷却至室温（需48h以上），也可用石棉布（板）或石灰覆盖，使焊缝形成均匀的组织，防止产生裂纹。

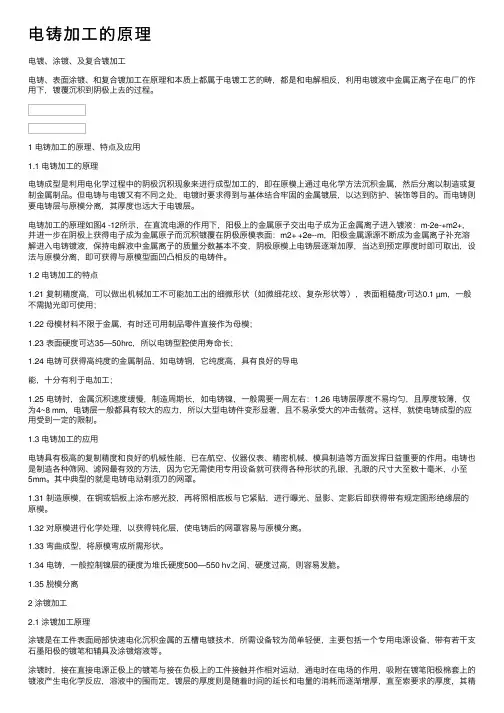

电铸加⼯的原理电镀、涂镀、及复合镀加⼯电铸、表⾯涂镀、和复合镀加⼯在原理和本质上都属于电镀⼯艺的畴，都是和电解相反，利⽤电镀液中⾦属正离⼦在电⼚的作⽤下，镀覆沉积到阴极上去的过程。

1 电铸加⼯的原理、特点及应⽤1.1 电铸加⼯的原理电铸成型是利⽤电化学过程中的阴极沉积现象来进⾏成型加⼯的，即在原模上通过电化学⽅法沉积⾦属，然后分离以制造或复制⾦属制品。

但电铸与电镀⼜有不同之处，电镀时要求得到与基体结合牢固的⾦属镀层，以达到防护、装饰等⽬的。

⽽电铸则要电铸层与原模分离，其厚度也远⼤于电镀层。

电铸加⼯的原理如图4 -12所⽰，在直流电源的作⽤下，阳极上的⾦属原⼦交出电⼦成为正⾦属离⼦进⼊镀液：m-2e-+m2+，并进⼀步在阴极上获得电⼦成为⾦属原⼦⽽沉积镀覆在阴极原模表⾯：m2+ +2e--m，阳极⾦属源源不断成为⾦属离⼦补充溶解进⼊电铸镀液，保持电解液中⾦属离⼦的质量分数基本不变，阴极原模上电铸层逐渐加厚，当达到预定厚度时即可取出，设法与原模分离，即可获得与原模型⾯凹凸相反的电铸件。

1.2 电铸加⼯的特点1.21 复制精度⾼，可以做出机械加⼯不可能加⼯出的细微形状（如微细花纹、复杂形状等），表⾯粗糙度r可达0.1 µm，⼀般不需抛光即可使⽤；1.22 母模材料不限于⾦属，有时还可⽤制品零件直接作为母模；1.23 表⾯硬度可达35—50hrc，所以电铸型腔使⽤寿命长；1.24 电铸可获得⾼纯度的⾦属制品，如电铸铜，它纯度⾼，具有良好的导电能，⼗分有利于电加⼯；1.25 电铸时，⾦属沉积速度缓慢，制造周期长，如电铸镍，⼀般需要⼀周左右：1.26 电铸层厚度不易均匀，且厚度较薄，仅为4~8 mm，电铸层⼀般都具有较⼤的应⼒，所以⼤型电铸件变形显著，且不易承受⼤的冲击载荷。

这样，就使电铸成型的应⽤受到⼀定的限制。

1.3 电铸加⼯的应⽤电铸具有极⾼的复制精度和良好的机械性能，已在航空、仪器仪表、精密机械、模具制造等⽅⾯发挥⽇益重要的作⽤。

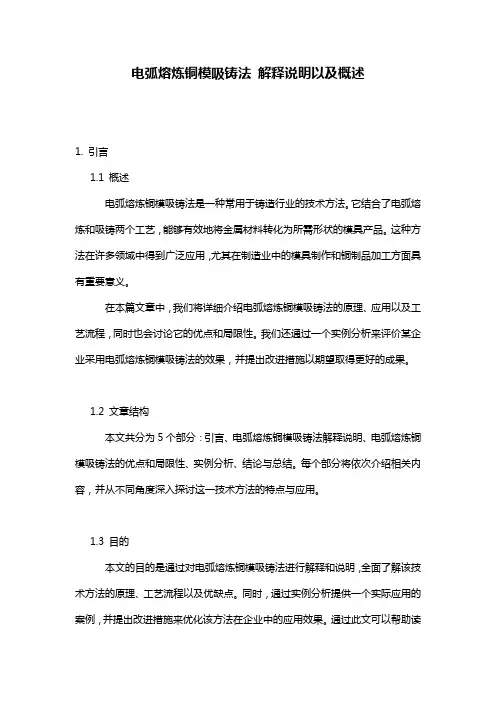

电弧熔炼铜模吸铸法解释说明以及概述1. 引言1.1 概述电弧熔炼铜模吸铸法是一种常用于铸造行业的技术方法。

它结合了电弧熔炼和吸铸两个工艺，能够有效地将金属材料转化为所需形状的模具产品。

这种方法在许多领域中得到广泛应用，尤其在制造业中的模具制作和铜制品加工方面具有重要意义。

在本篇文章中，我们将详细介绍电弧熔炼铜模吸铸法的原理、应用以及工艺流程，同时也会讨论它的优点和局限性。

我们还通过一个实例分析来评价某企业采用电弧熔炼铜模吸铸法的效果，并提出改进措施以期望取得更好的成果。

1.2 文章结构本文共分为5个部分：引言、电弧熔炼铜模吸铸法解释说明、电弧熔炼铜模吸铸法的优点和局限性、实例分析、结论与总结。

每个部分将依次介绍相关内容，并从不同角度深入探讨这一技术方法的特点与应用。

1.3 目的本文的目的是通过对电弧熔炼铜模吸铸法进行解释和说明，全面了解该技术方法的原理、工艺流程以及优缺点。

同时，通过实例分析提供一个实际应用的案例，并提出改进措施来优化该方法在企业中的应用效果。

通过此文可以帮助读者更好地了解和应用电弧熔炼铜模吸铸法，推动相关行业技术发展和创新。

2. 电弧熔炼铜模吸铸法解释说明2.1 电弧熔炼的基本原理电弧熔炼是一种利用电弧高温作用将金属材料加热至液态并熔融的方法。

通过电流经过两个导体之间产生的电弧放电，可产生极高的温度，达到足够以使铜等金属完全熔化。

该方法具有能源利用效率高、操作灵活、温度可控等优点。

2.2 铜模吸铸法的原理与应用铜模吸铸法是指在制造金属零件时，将液态金属注入到预先制作好的铜质模具中，并通过充分冷却和吸附作用使其凝固成为所需形状零件的方法。

这种方法通常应用于小型或复杂形状的金属零件制造中，具有较高的制造精度和表面质量。

2.3 电弧熔炼铜模吸铸法的工艺流程电弧熔炼铜模吸铸法主要包括以下几个步骤：首先进行原料准备，即选取适宜的铜合金材料，并进行坩埚（熔炉容器）的预处理和温度调节。

接下来是电弧熔炼阶段，将原料放入坩埚中，并通过电源提供足够大的电流使之形成电弧放电，将铜合金加热至液态并保持其在一定温度范围内。

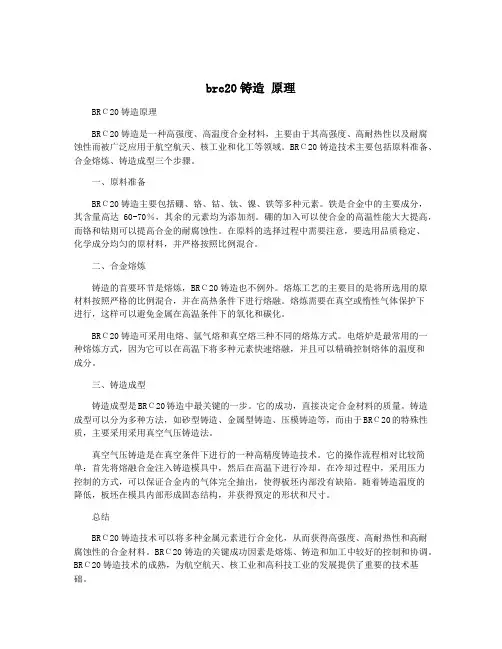

brc20铸造原理BRС20铸造原理BRС20铸造是一种高强度、高温度合金材料，主要由于其高强度、高耐热性以及耐腐蚀性而被广泛应用于航空航天、核工业和化工等领域。

BRС20铸造技术主要包括原料准备、合金熔炼、铸造成型三个步骤。

一、原料准备BRС20铸造主要包括硼、铬、钴、钛、镍、铁等多种元素。

铁是合金中的主要成分，其含量高达60-70％，其余的元素均为添加剂。

硼的加入可以使合金的高温性能大大提高，而铬和钴则可以提高合金的耐腐蚀性。

在原料的选择过程中需要注意，要选用品质稳定、化学成分均匀的原材料，并严格按照比例混合。

二、合金熔炼铸造的首要环节是熔炼，BRС20铸造也不例外。

熔炼工艺的主要目的是将所选用的原材料按照严格的比例混合，并在高热条件下进行熔融。

熔炼需要在真空或惰性气体保护下进行，这样可以避免金属在高温条件下的氧化和碳化。

BRС20铸造可采用电熔、氩气熔和真空熔三种不同的熔炼方式。

电熔炉是最常用的一种熔炼方式，因为它可以在高温下将多种元素快速熔融，并且可以精确控制熔体的温度和成分。

三、铸造成型铸造成型是BRС20铸造中最关键的一步。

它的成功，直接决定合金材料的质量。

铸造成型可以分为多种方法，如砂型铸造、金属型铸造、压模铸造等，而由于BRС20的特殊性质，主要采用采用真空气压铸造法。

真空气压铸造是在真空条件下进行的一种高精度铸造技术。

它的操作流程相对比较简单：首先将熔融合金注入铸造模具中，然后在高温下进行冷却。

在冷却过程中，采用压力控制的方式，可以保证合金内的气体完全抽出，使得板坯内部没有缺陷。

随着铸造温度的降低，板坯在模具内部形成固态结构，并获得预定的形状和尺寸。

总结BRС20铸造技术可以将多种金属元素进行合金化，从而获得高强度、高耐热性和高耐腐蚀性的合金材料。

BRС20铸造的关键成功因素是熔炼、铸造和加工中较好的控制和协调。

BRС20铸造技术的成熟，为航空航天、核工业和高科技工业的发展提供了重要的技术基础。
