第七讲半集中空调系统

空调系统专题一、空调系统概念空调系统形式的选用除了影响到办公大楼的空气品质、整体能耗外，对建筑空间与造型设计也产生一定影响。

空调系统一般由冷热源机组、冷量输送系统、空气处理设备、空气输送设备、空气分配设备、被调对象组成。

冷热源机组空气处理设备空气输送设备空气分配设备被调对象空调系统有多种分类方式，其中与建筑比较相关的是按空气处理设备的设置情况分类，分为集中空调系统、半集中空调系统、分散空调系统，其中集中及半集中空调系统亦可称为中央空调。

集中空调系统：空气集中于机房内进行处理，而空调房间内只有空气分配装置的空调系统。

常见的有单风道定风量系统、双风道定风量系统、变风量系统。

半集中空调系统：除了集中空调机房外，还设有分散在空调房间内的二次设备（又称末端装置）的空调系统。

常见的有风机盘管+新风系统。

分散空调系统：（局部机组）是把冷、热源和空气处理、输送设备（风机）集中设置在一个箱体内，形成的空调系统。

常见的有单联式分体空调及多联式分体空调。

二、空调系统与建筑的关系针对高层建筑的经验以及对市场分析，空调系统末端（即标准层内）一般采用四种形式：风机盘管+新风系统、多联式分体空调（VRV）、VAV空调系统、单联式分体空调。

空调系统对建筑的影响主要表现在三方面：占用建筑面积、影响立面、影响层高。

空调系统对建筑立面的影响主要表现在百叶的设置上。

空调机运作，带走了室内的热量，热量的排放需要直接排放到室外，或通过管井直接对外的百叶窗。

1、传统空调系统风机盘管+新风系统——市场写字楼最普遍采用•定风量空调系统，市场上最成熟，最普遍空调系统。

各房间布置风机盘管，新风经过空气处理机处理后送入室内。

一般应用于宾馆、酒店。

优点：布置灵活，可根据不同房间不同使用功能布置，各自房间相互独立，管理方便。

可以真正实现按需要开启。

新风机房占用建筑空间小。

合理布置运行费用低，实现真正意义上的省钱。

缺点：房间内有冷凝水管，施工时冷冻水管、冷凝水管保温需要做好，以防漏水。

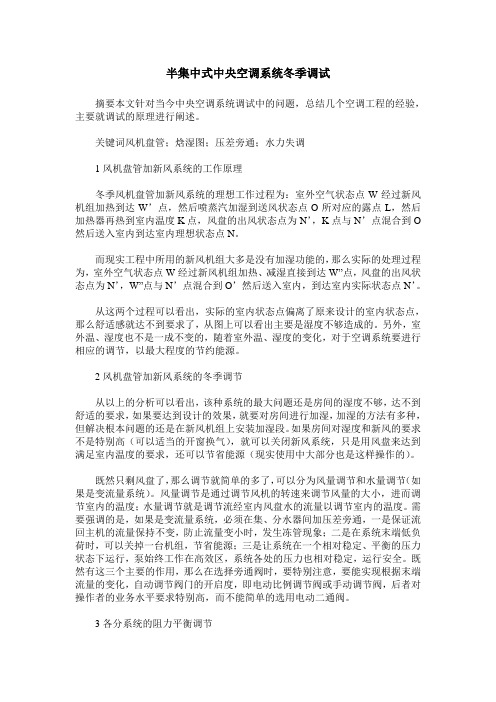

半集中式中央空调系统冬季调试摘要本文针对当今中央空调系统调试中的问题，总结几个空调工程的经验，主要就调试的原理进行阐述。

关键词风机盘管；焓湿图；压差旁通；水力失调1风机盘管加新风系统的工作原理冬季风机盘管加新风系统的理想工作过程为：室外空气状态点W经过新风机组加热到达W’点，然后喷蒸汽加湿到送风状态点O所对应的露点L，然后加热器再热到室内温度K点，风盘的出风状态点为N’，K点与N’点混合到O 然后送入室内到达室内理想状态点N。

而现实工程中所用的新风机组大多是没有加湿功能的，那么实际的处理过程为，室外空气状态点W经过新风机组加热、减湿直接到达W”点，风盘的出风状态点为N’，W”点与N’点混合到O’然后送入室内，到达室内实际状态点N’。

从这两个过程可以看出，实际的室内状态点偏离了原来设计的室内状态点，那么舒适感就达不到要求了，从图上可以看出主要是湿度不够造成的。

另外，室外温、湿度也不是一成不变的，随着室外温、湿度的变化，对于空调系统要进行相应的调节，以最大程度的节约能源。

2风机盘管加新风系统的冬季调节从以上的分析可以看出，该种系统的最大问题还是房间的湿度不够，达不到舒适的要求，如果要达到设计的效果，就要对房间进行加湿，加湿的方法有多种，但解决根本问题的还是在新风机组上安装加湿段。

如果房间对湿度和新风的要求不是特别高（可以适当的开窗换气），就可以关闭新风系统，只是用风盘来达到满足室内温度的要求，还可以节省能源（现实使用中大部分也是这样操作的）。

既然只剩风盘了，那么调节就简单的多了，可以分为风量调节和水量调节（如果是变流量系统）。

风量调节是通过调节风机的转速来调节风量的大小，进而调节室内的温度；水量调节就是调节流经室内风盘水的流量以调节室内的温度。

需要强调的是，如果是变流量系统，必须在集、分水器间加压差旁通，一是保证流回主机的流量保持不变，防止流量变小时，发生冻管现象；二是在系统末端低负荷时，可以关掉一台机组，节省能源；三是让系统在一个相对稳定、平衡的压力状态下运行，泵始终工作在高效区，系统各处的压力也相对稳定，运行安全。

一、全空气系统(集中式)所谓全空气系统是指集中将空气处理后再通过输送系统送到使用侧，室内的空调负荷全部由处理过的空气承担。

其系统示意图如下：即：空调主机提供冷热源给空调机组，空调机组对空气集中进行处理，经送风管道输送到各处，通过出风口出风。

空调机组可根据客户的要求实现空气的混合、过滤、升温、降温、除湿、加湿、降噪、热回收等功能，形式分为卧式、立式及吊顶式三种，实际应用中，根据对空气处理要求的不同，会选择不同形式的空调机组。

二、水—空气系统(半集中式)由处理过的空气和水共同承担室内的空调负荷。

具体做法可以将空调机组的风管与盘管风机的送风管或回风箱相连接，将处理过的空气经盘管送风管送出，由处理过的空气和处理过的水共同承担室内的空调负荷。

前者称为集中式空调系统，后者称为半集中式空调系统。

二、集中式空调系统与半集中式空调系统差异1、适用范围有所不同集中式空调系统（即全空气系统）一般用于房间面积大，热湿负荷变化类似，新风量变化大及对温湿度、洁净度等要求严格的场所，如体育馆、影剧院、会展中心、厂房、超市等。

半集中式空调系统一般用于多层多室层高较低、热湿负荷不一致，各室空气不要串通及要求调节风量的场所，如宾馆、酒店、写字楼等。

2、集中式与半集中式空调系统比较集中式空调系统由于是全部用空气来负担室内负荷，则存在以下几个方面的问题：1)空调机组每台有额定的制冷量与送风参数等，视使用场所的大小要配置多台空调机组，价格较贵；2)空调机组放置在室外，需要修建机房，且机房面积较大，层高较高，增加初期投资；3)系统需单独设置送风管及回风管，系统复杂，风管截面积大，主风管与支风管布置困难，且风管造价昂贵；4)全部采用风管送风，与室内装修吊顶相冲突，不易满足；5)支风管和风口较多时，不易均衡调节风量，对于热湿负荷不一致或室内参数不同的房间，不经济；6)部分房间不需空调时，整个空调系统仍须运行，不经济；7)设备与风管的安装工作量大，周期长；8)空调房间之间有风管连通，使各房间互相污染。

半集中空调课程设计一、课程目标知识目标：1. 学生能理解半集中空调系统的基本组成、工作原理及其在建筑中的应用。

2. 学生能够掌握半集中空调系统的设计要点、安装要求及维护保养知识。

3. 学生能够了解半集中空调系统与全集中、分散式空调系统的区别及适用场景。

技能目标：1. 学生能够运用所学知识，分析并解决半集中空调系统在实际工程中出现的问题。

2. 学生能够根据建筑特点及需求，设计出合理的半集中空调系统方案。

3. 学生能够运用相关工具，进行半集中空调系统的安装、调试及维护。

情感态度价值观目标：1. 学生能够认识到半集中空调系统在节能减排、改善室内环境质量方面的重要性，树立环保意识。

2. 学生通过学习半集中空调课程，培养对建筑环境与能源应用工程专业的兴趣，激发学习热情。

3. 学生能够在团队协作中发挥积极作用，培养沟通与协作能力。

分析课程性质、学生特点和教学要求，本课程旨在使学生在掌握半集中空调系统基本知识的基础上，提高实际操作能力，培养学生的环保意识和专业兴趣，为今后的学习和工作打下坚实基础。

通过具体的学习成果分解，教师可以针对性地进行教学设计和评估，确保课程目标的实现。

二、教学内容1. 半集中空调系统概述- 系统的定义、分类及发展历程- 系统的优缺点分析2. 半集中空调系统的工作原理与组成- 空调系统的基本工作原理- 半集中空调系统的组成及功能- 主要设备及其作用3. 半集中空调系统设计- 设计原则与要求- 设计步骤与方法- 系统负荷计算4. 半集中空调系统安装与调试- 安装工艺与要求- 调试方法与注意事项- 常见问题及解决办法5. 半集中空调系统的维护与保养- 维护保养的重要性- 维护保养的内容与方法- 常见故障分析与处理6. 半集中空调系统的应用案例分析- 不同类型建筑中半集中空调系统的应用- 系统运行效果评价- 节能减排效果分析根据课程目标，教学内容的选择和组织遵循科学性和系统性原则。

以上教学内容将按照教学大纲的安排和进度进行，涉及教材相关章节，旨在使学生全面掌握半集中空调系统的相关知识。

中央空调基础教材中央空调系统简介一、按空调设备的设置情况分类：（1)集中式空调系统：集中式空调系统是将各种空气处理设备和风机都集中设置在一个专用的机房里，对空气进行集中处理，然后由送风系统将处理好的空气送至各个空调房间中去。

（2）半集中式空调系统：除有集中的空气处理室外，在各空调房间内还设有二次处理设备，对来自集中处理室的空气进一步补充处理。

（3）全分散式空调系统：把空气处理设备、风机、自动控制系统及冷、热源等统统组装在一起的空调机组，直接放在空调房间内就地处理空气的一种局部空调方式。

二、按负担室内负荷所用的介质种类分类：（1）全空气系统：空调房间内的热、湿负荷全部由经过处理的空气来承担的空调系统。

（2）全水系统：空调房间内热、湿负荷全靠水作为冷热介质来承担的空调系统。

（3）空气—水系统：空调房间的热、湿负荷由经过处理的空气和水共同承担的空调系统。

（）制冷剂直接蒸发系统：这是一种制冷系统的蒸发器直接放在室内来吸4收房间热、湿负荷的空调系统。

三、按服务对象不同分类：舒适性空调和工艺性空调。

舒适性空调通常应用于家庭或公共场所；工艺性空调通常应用于工厂，实验室等对空气有特殊要求的页12共页1第场合。

如图所示为属于集中式空调系统。

其工作原理为：室外新鲜空气（图中新风）经新风口(图中F-进风网格)进入空气处理室（图中E-空调器），经过过滤器清除掉空调中的灰尘，再经过表冷器、加热器等设备的处理，使空气达到设计要求的温度和湿度后，由送风机经风量控制系统（图中D-总风量调节阀）送入风管系统（图中标注尺寸的管道）送入消声装置（图中C-消声器）降低噪声后，经过各房间风量调节装置（图中B-风量调节阀），由出风口（图中A-孔板送风口）送到各空调房间，吸收了房间里的余热、余湿后，自回风口经风道排出室外。

中央空调风系统专业术语一、风管风管是采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。

（1）风管的材料常用的有薄（镀锌）钢板、不锈钢板、塑料复合板、有机（无机）玻璃钢板、胶合板、铝板、塑料软管、金属软管、橡胶软管等。
