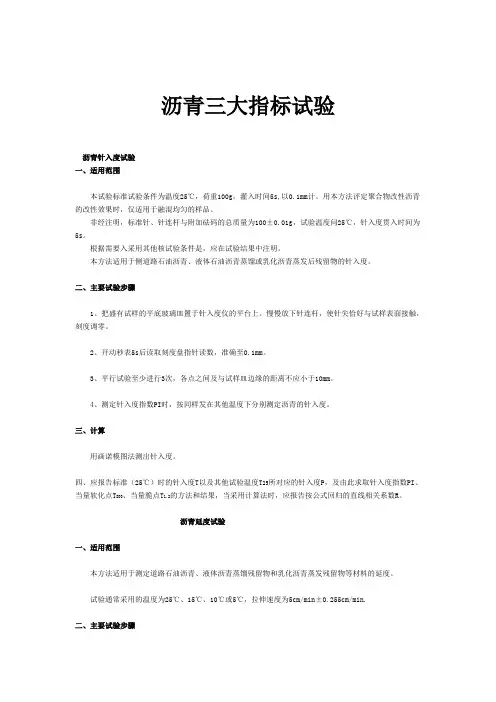

沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以0.1mm计。
用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。
非经注明，标准针、针连杆与附加砝码的总质量为100±0.01g，试验温度问25℃，针入度贯入时间为5s。
根据需要入采用其他核试验条件是，应在试验结果中注明。
本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。
二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。
慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。
2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。
3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。
4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。
三、计算用画诺模图法测出针入度。
四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1.2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。
沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。
试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min.二、主要试验步骤1、准备好试模，灌模后保温在恒温水槽。
2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。
三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作">100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm"；若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。
