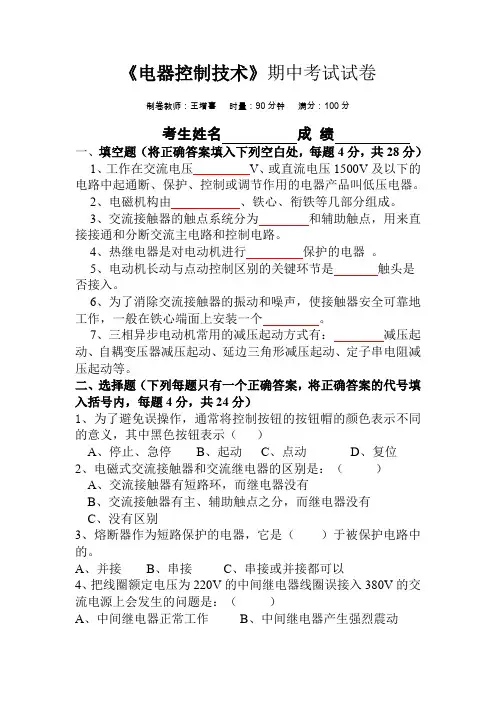

《电器控制技术》期中考试试卷
制卷教师：王增喜时量：90分钟满分：100分
考生姓名成绩
一、填空题（将正确答案填入下列空白处，每题4分，共28分）
1、工作在交流电压V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。
2、电磁机构由、铁心、衔铁等几部分组成。
3、交流接触器的触点系统分为和辅助触点，用来直接接通和分断交流主电路和控制电路。
4、热继电器是对电动机进行保护的电器。
5、电动机长动与点动控制区别的关键环节是触头是否接入。
6、为了消除交流接触器的振动和噪声，使接触器安全可靠地工作，一般在铁心端面上安装一个。
7、三相异步电动机常用的减压起动方式有：减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等。
二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题4分，共24分）
1、为了避免误操作，通常将控制按钮的按钮帽的颜色表示不同的意义，其中黑色按钮表示（）
A、停止、急停
B、起动
C、点动
D、复位
2、电磁式交流接触器和交流继电器的区别是：（）
A、交流接触器有短路环，而继电器没有
B、交流接触器有主、辅助触点之分，而继电器没有
C、没有区别
3、熔断器作为短路保护的电器，它是（）于被保护电路中的。
A、并接
B、串接
C、串接或并接都可以
4、把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是：（）
A、中间继电器正常工作
B、中间继电器产生强烈震动
C、烧毁线圈
D、烧毁触点
5、交流接触器的电气文字符号是：（）
A、KA
B、KT
C、SB
D、KM
6、熔断器的电气文字符号是：（）
A、FU
B、KM
C、KA
D、FR
题号
1
2
3
4
5
6
答案
三、问答题（20分）
电动机M1和M2的控制电路如图所示，电源开关QS已闭合。
要求：（1）若M1和M2原来均处于停机状态，现要全部起动运转，说明对各按钮的操作顺序；（2）若M1和M2原来均处于运转状态，现要实现全部停机，说明对各按钮的操作顺序；（3）电动机M1可否单独运行？（4）M1过载后M2能否继续运行。
四、分析题（10分）
下列电路为三相笼型电机单向旋转连续控制电路，接通电源，当按下启动按钮SB2时，交流接触器KM不工作，试分析故障原因。
（每写对一个理由给2分）
五、设计题（18分）
小车在AB两地的控制过程：
1、小车能在A、B两地分别起动，小车起动后自动返回A地，停止100s等待装料，然后自动向B地运行，到达B地后，停60s卸料，然后再返回A地，如此往复。
(设KT1可以定时100s，KT2可以定时60s）
2、小车在运行过程中，可随时用手动开关令其停车。
3、小车在前进或后退过程中，分别由指示灯HL1、HL2显示其进行的方向，其正常工作电压为220V。
4、说明其有哪些保护环节。
《电器控制技术》期中考试试卷
制卷教师：王增喜时量：90分钟满分：100分
考生姓名成绩
一、填空题（将正确答案填入下列空白处，每题4分，共28分）
1、工作在交流电压1000（1140）V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。
2、电磁机构由电磁线圈、铁心、衔铁等几部分组成。
3、交流接触器的触点系统分为主触点和辅助触点，用来直接接通和分断交流主电路和控制电路。
4、热继电器是对电动机进行过载保护的电器。
5、电动机长动与点动控制区别的关键环节是自锁触头是否接入。
6、为了消除交流接触器的振动和噪声，使接触器安全可靠地工作，一般在铁心端面上安装一个短路环。
7、三相异步电动机常用的减压起动方式有：Y-Δ减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等。
二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题4分，共24分）
1、为了避免误操作，通常将控制按钮的按钮帽的颜色表示不同的意义，其中黑色按钮表示（）
A、停止、急停
B、起动
C、点动
D、复位
2、电磁式交流接触器和交流继电器的区别是：（）
A、交流接触器有短路环，而继电器没有
B、交流接触器有主、辅助触点之分，而继电器没有
C、没有区别
3、熔断器作为短路保护的电器，它是（）于被保护电路中的。
A、并接
B、串接
C、串接或并接都可以
4、把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是：（）
A、中间继电器正常工作
B、中间继电器产生强烈震动
C、烧毁线圈
D、烧毁触点
5、交流接触器的电气文字符号是：（）
A、KA
B、KT
C、SB
D、KM
6、熔断器的电气文字符号是：（）
A、FU
B、KM
C、KA
D、FR
题号
1
2
3
4
5
6
答案
C
B
B
C
D
A
三、问答题（20分）
电动机M1和M2的控制电路如图所示，电源开关QS已闭合。
要求：（1）若M1和M2原来均处于停机状态，现要全部起动运转，说明对各按钮的操作顺序；（2）若M1和M2原来均处于运转状态，现要实现全部停机，说明对各按钮的操作顺序；（3）电动机M1可否单独运行？（4）M1过载后M2能否继续运行。
略（6分）
略（6分）
可以单独运行，但是不能直接停止，要先停止M2后才能停M1（4分）
M1过载后M2不能运行（4分）
四、分析题（10分）
下列电路为三相笼型电机单向旋转连续控制电路，接通电源，当按下启动按钮SB2时，交流接触器KM不工作，试分析故障原因。
答：
1、电源不通
2、熔断器熔断器熔断
3、热继电器动作后没有复位，过载保护调得较小
4、定子绕组两相开路
5、接线错误
…………
（每写对一个理由给2分）
五、设计题（18分）
小车在AB两地的控制过程：
1、小车能在A、B两地分别起动，小车起动后自动返回A地，停止100s等待装料，然后自动向B地运行，到达B地后，停60s卸料，然后再返回A地，如此往复。
(设KT1可以定时100s，KT2可以定时60s）
2、小车在运行过程中，可随时用手动开关令其停车。
3、小车在前进或后退过程中，分别由指示灯HL1、HL2显示其进行的方向，其正常工作电压为220V。
4、说明其有哪些保护环节。
电路（略）。
