沥青路面透层及黏层材料的规格和用量
- 格式：xls
- 大小：17.50 KB
- 文档页数：1
下载文档原格式
合集下载
封层、透层、粘层专项施工方案
玉林市玉梧路（教育东路〈文体路至大同路段>）道路改造工程封层、透层、粘层、专项施工方案一、编制依据《公路沥青路面施工技术规范》JTJGF40-2004二、设计要求（1)、本项目沥青表面层采用改性沥青AC-13C,采用SBS改性剂;中层采用中粒式沥青砼AC—20C；下面层采用粗式沥青砼AC—25C,沥青采用70号是有沥青。
(2）两层沥青混凝土之间、路缘石、雨水口、检查井等构造物与新铺沥青混合料接触面的侧面必须喷洒粘层油，粘层油采用PC —3阳离子乳化沥青,用量为0.4L/m2;5％水泥稳定碎石基层碾压后洒布PC-2阳离子乳化沥青，用量1。
1L/m2,然后做乳化沥青下封层，采用PC—1阳离子乳化沥青,沥青用量0。
9L/m2,稀浆封层的施工及封层的矿料级配采用ES-2型.其各项指标应符合《公路沥青路面施工技术规范》JTG F40—2004（3）沥青混凝土的级配可根据实践经验和马歇尔试验并通过试铺确定粒料级配和沥青用量.并应符合《公路沥青路面施工技术规范》JTG F40—2004的矿料级配范围和马歇尔试验的技术指标。
三、施工部署1、工程开工日期:2014年12月1至2月1日。
2 、工、料、机计划主要机械设备①沥青撒布车1辆②轮胎压路机1台③洒水车l辆④装载机1辆⑤空压机或森林灭火鼓风机⑥稀浆封层摊铺车1台主要试验检测仪器①沥青针入度仪②沥青延度仪③沥青软化点仪④沥青粘度仪⑤标准筛(方筛孔)⑥路面渗水仪四、透层施工方案1、透层施工前，基层施工质量必须满足规范及设计要求，基层表面应用人工或自行式强力清刷机（车）进行全面清扫，再用2～3台森林灭火吹风机将浮灰吹净，使表层集料颗粒部分外露。
并遮挡防护路缘石及人工构造物避免污染。
2、水稳基层都必须喷洒透层油,沥青面层必须在透层油完全渗透入基层后方可铺筑。
气温低于10℃或大风天气或即将降雨时不得喷洒透层油。
3、根据规范及设计要求选择渗透性好的乳化沥青作透层油，喷洒后通过钻孔或挖掘确认透层油渗透入基层的深度不小于5mm(无机结合料稳定基层），并能与基层联结成一体。
透层、封层、粘层施工作业指导书(精)

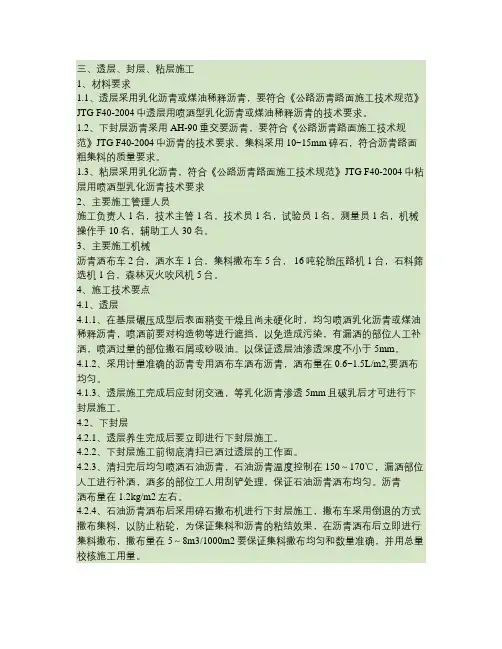

三、透层、封层、粘层施工1、材料要求1.1、透层采用乳化沥青或煤油稀释沥青，要符合《公路沥青路面施工技术规范》JTG F40-2004中透层用喷洒型乳化沥青或煤油稀释沥青的技术要求。
1.2、下封层沥青采用AH-90重交要沥青，要符合《公路沥青路面施工技术规范》JTG F40-2004中沥青的技术要求，集料采用10~15mm碎石，符合沥青路面粗集料的质量要求。
1.3、粘层采用乳化沥青，符合《公路沥青路面施工技术规范》JTG F40-2004中粘层用喷洒型乳化沥青技术要求2、主要施工管理人员施工负责人1名，技术主管1名，技术员1名，试验员1名，测量员1名，机械操作手10名，辅助工人30名。
3、主要施工机械沥青洒布车2台，洒水车1台，集料撒布车5台， 16吨轮胎压路机1台，石料筛选机1台，森林灭火吹风机5台。
4、施工技术要点4.1、透层4.1.1、在基层碾压成型后表面稍变干燥且尚未硬化时，均匀喷洒乳化沥青或煤油稀释沥青，喷洒前要对构造物等进行遮挡，以免造成污染，有漏洒的部位人工补洒，喷洒过量的部位撒石屑或砂吸油。
以保证透层油渗透深度不小于5mm。
4.1.2、采用计量准确的沥青专用洒布车洒布沥青，洒布量在0.6~1.5L/m2,要洒布均匀。
4.1.3、透层施工完成后应封闭交通，等乳化沥青渗透5mm且破乳后才可进行下封层施工。
4.2、下封层4.2.1、透层养生完成后要立即进行下封层施工。
4.2.2、下封层施工前彻底清扫已洒过透层的工作面。
4.2.3、清扫完后均匀喷洒石油沥青，石油沥青温度控制在150～170℃，漏洒部位人工进行补洒，洒多的部位工人用刮铲处理，保证石油沥青洒布均匀。
沥青洒布量在1.2kg/m2左右。
4.2.4、石油沥青洒布后采用碎石撒布机进行下封层施工，撒布车采用倒退的方式撒布集料，以防止粘轮，为保证集料和沥青的粘结效果，在沥青洒布后立即进行集料撒布，撒布量在5～8m3/1000m2要保证集料撒布均匀和数量准确，并用总量校核施工用量。
粘层、透层、封层的区别
沥青透层、粘层、封层区别JTGF40-2004规定沥青路面各类基层都必须喷洒透层油。
透层：基层碾压后6小时内必须喷洒透层油，透层油采用乳化沥青PC-2，用量可按1.5升每平方米通过试洒确定,透入深度不小于5mm。
喷洒透层油后铺筑乳化沥青PC-1下封层，乳化沥青用量每平方米1.0升，集料粒径采用0.5～1cm，厚度不宜小于0.6厘米。
铺筑沥青混凝土之前，在下封层上、上下面层之间及路缘石、雨水口、检查井等构筑物侧面必须喷洒粘层油，粘层油采用乳化沥青PC-3，用量每平方米0.5升。
1.多雨潮湿地区的高速公路、一级公路的沥青面层空隙率较大，有严重渗水可能，或铺筑基层不能及时铺筑沥青面层而需要通行车辆时，宜在喷洒透油层后铺筑下封层。
必须严格地区分下封层与透层油的区别：下封层的目的在于封闭表面，不一定要求透下去；透层油要求渗透到一定深度。
同时，其作用和目的也有很大的区别。
现在一些工程因为在半刚性基层上喷洒透层油渗透不下去，便将透层油上撒集料和砂作为下封层，因此，它也许能够起到封闭的作用，但不能代替透层油。
4.稀浆封层一般用于二级及二级以下公路的预防性养护，也适用于新建公路的下封层。
4.2.9下封层是设在半刚性基层（无机结合料稳定土）表面上，为了保护基层不被施工车辆破坏，利于半刚性材料养生，同时也为了防止雨水下渗到基层以下结构层内，以及加强面层与基层之间结合而设置的结构层。
下封层虽有多种做法，实践证明沥青单层表处是经济、有效的方法之一。
透层、粘层、封层的作用和适用条件。
(1)透层的作用和适用条件透层的作用为：使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透人基层表面的薄层。
符合下列情况，应浇洒透层沥青：①沥青路面的级配砂砾、级配碎石基层。
②水泥、石灰、粉煤灰等无机结合料稳定土。
③粒料的半刚性基层上必须浇洒透层沥青。
(2)粘层的作用和适用条件粘层的作用：为加强路面的沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层。
沥青混凝土路面施工方案(透层、封层、粘层)

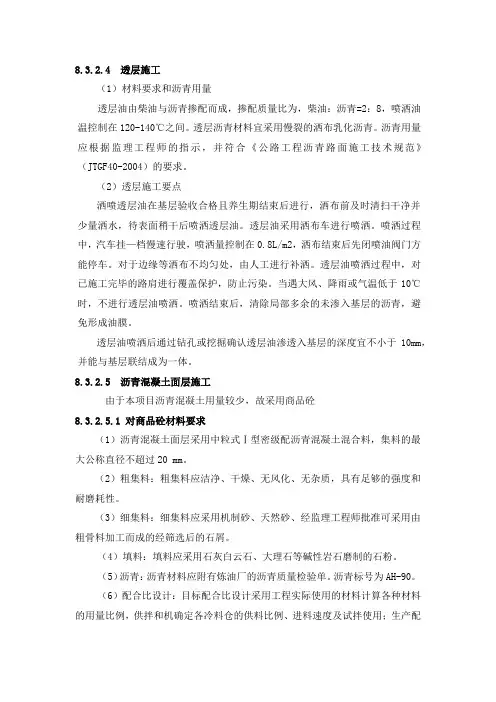

8.3.2.4 透层施工（1）材料要求和沥青用量透层油由柴油与沥青掺配而成，掺配质量比为，柴油：沥青=2：8，喷洒油温控制在120-140℃之间。
透层沥青材料宜采用慢裂的洒布乳化沥青。
沥青用量应根据监理工程师的指示，并符合《公路工程沥青路面施工技术规范》（JTGF40-2004）的要求。
（2）透层施工要点洒喷透层油在基层验收合格且养生期结束后进行，洒布前及时清扫干净并少量洒水，待表面稍干后喷洒透层油。
透层油采用洒布车进行喷洒。
喷洒过程中，汽车挂—档慢速行驶，喷洒量控制在0.8L/m2，洒布结束后先闭喷油阀门方能停车。
对于边缘等洒布不均匀处，由人工进行补洒。
透层油喷洒过程中，对已施工完毕的路肩进行覆盖保护，防止污染。
当遇大风、降雨或气温低于10℃时，不进行透层油喷洒。
喷洒结束后，清除局部多余的未渗入基层的沥青，避免形成油膜。
透层油喷洒后通过钻孔或挖掘确认透层油渗透入基层的深度宜不小于10mm，并能与基层联结成为一体。
8.3.2.5 沥青混凝土面层施工由于本项目沥青混凝土用量较少，故采用商品砼8.3.2.5.1 对商品砼材料要求（1）沥青混凝土面层采用中粒式Ⅰ型密级配沥青混凝土混合料，集料的最大公称直径不超过20 mm。
（2）粗集料：粗集料应洁净、干燥、无风化、无杂质，具有足够的强度和耐磨耗性。
（3）细集料：细集料应采用机制砂、天然砂、经监理工程师批准可采用由粗骨料加工而成的经筛选后的石屑。
（4）填料：填料应采用石灰白云石、大理石等碱性岩石磨制的石粉。
（5）沥青：沥青材料应附有炼油厂的沥青质量检验单。
沥青标号为AH-90。
（6）配合比设计：目标配合比设计采用工程实际使用的材料计算各种材料的用量比例，供拌和机确定各冷料仓的供料比例、进料速度及试拌使用；生产配合比取目标配合比设计的最佳沥青用量及加减.03%三个沥青用量供马歇尔试验，确定生产配合比的最佳沥青用量；生产配合比验证。
拌和机采用生产配合比进行度拌，铺筑试验段，并用拌和的沥青混合粒进行马歇尔试验及路上钻取的芯样试验，由此确定生产用的配合比。
沥青路面透层粘层封层施工作业指导书
京秦高速公路迁西支线工程沥青路面透层、粘层、下封层施工作业指导书编制单位：京秦高速公路迁西支线工程总监办日期： 2011年 2月26日透层、粘层及封层施工工艺和技术要求一、一般规定1、沥青材料（1）透层沥青采用液体石油沥青AL(M)-1型，用量0.6-1.5 L/m2其质量应满足下表的要求。
表1 液体石油沥青技术要求（2）粘层采用乳化沥青PC-3，用量0.3-0.6 L/m2其质量应满足下表的要求。
表2 道路用乳化沥青技术要求（3）下封层采用热洒SBS改性沥青,用量控制在1.6Kg/ m2其质量应满足下表的要求。
表3 SBS改性沥青要求（4）透层、粘层用沥青材料的整套试验按照每500T（或以下）批量至少检验一次。
施工单位对乳化沥青蒸发残留物含量及残留物针入度、延度（15℃）、软化点等指标，应每工作日检验一次。
SBS改性沥青检测频率同沥青面层。
2．主要施工机械（1）沥青洒布车（洒布热沥青时，应采用电脑自动控制沥青洒布车）；（2）集料撒布车（采用热沥青表处时，应采用集料洒布器）；（3）洒水车（应配备高压水泵）；（4）空压机；（5）小吨位光轮压路机或轮胎压路机；（6）森林灭火鼓风机3-4台；（7）钢丝清扫车2台。
3．主要检测仪器（1）沥青针入度仪；（2）沥青延度仪；（3）沥青软化点仪；（4）标准筛（方孔筛）；（5）烘箱；（6）路面渗水仪。
二、透层施工工艺和技术要求沥青路面的水泥稳定粒料半刚性基层上必须浇洒透层沥青。
透层油采用液体石油沥青AL(M)-1型，其用量由试洒确定，一般为0.6～1.5L/m2，不宜超过《公路沥青路面施工技术规范》规定的用量。
透层液体石油沥青的渗透深度应通过试洒确认，并在施工过程中按每5000平方米1组（每组3个）的频率检测，检测方法采用钻芯法。
透层液体石油沥青必须使用沥青洒布车喷洒施工。
沥青洒布车应符合本施工技术指南的相关技术要求。
透层沥青应按以下顺序施工并符合下列要求：（1）浇洒透层沥青应首先选择试验段进行试洒，确认沥青洒布车行走速度、喷嘴型号、喷洒高度、喷雾工况适宜后方可正式施工。
沥青透层、粘层、封层区别
透层：基层碾压后6小时内必须喷洒透层油，透层油采用乳化沥青PC-2，用量可按1.5升每平方米通过试洒确定,透入深度不小于5mm。
喷洒透层油后铺筑乳化沥青PC-1下封层，乳化沥青用量每平方米1.0升，集料粒径采用0.5～1cm，厚度不宜小于0.6厘米。
铺筑沥青混凝土之前，在下封层上、上下面层之间及路缘石、雨水口、检查井等构筑物侧面必须喷洒粘层油，粘层油采用乳化沥青PC-3，用量每平方米0.5升。
1.多雨潮湿地区的高速公路、一级公路的沥青面层空隙率较大，有严重渗水可能，或铺筑基层不能及时铺筑沥青面层而需要通行车辆时，宜在喷洒透油层后铺筑下封层。
必须严格地区分下封层与透层油的区别：下封层的目的在于封闭表面，不一定要求透下去；透层油要求渗透到一定深度。
同时，其作用和目的也有很大的区别。
现在一些工程因为在半刚性基层上喷洒透层油渗透不下去，便将透层油上撒集料和砂作为下封层，因此，它也许能够起到封闭的作用，但不能代替透层油。
4.稀浆封层一般用于二级及二级以下公路的预防性养护，也适用于新建公路的下封层。
4.2.9下封层是设在半刚性基层表面上，为了保护基层不被施工车辆破坏，利于半刚性材料养生，同时也为了防止雨水下渗到基层以下结构层内，以及加强面层与基层之间结合而设置的结构层。
下封层虽有多种做法，实践证明沥青单层表处是经济、有效的方法之一。
透层、粘层、封层的作用和适用条件。
(1)透层的作用和适用条件透层的作用为：使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透人基层表面的薄层。
符合下列情况，应浇洒透层沥青：①沥青路面的级配砂砾、级配碎石基层。
②水泥、石灰、粉煤灰等无机结合料稳定土。
路面透层、粘层、下封层
透层：基层碾压后6小时内必须喷洒透层油，透层油采用乳化沥青PC-2,用量可按1。
5升每平方米通过试洒确定,透入深度不小于5mm。
喷洒透层油后铺筑乳化沥青PC-1下封层，乳化沥青用量每平方米1。
0升，集料粒径采用0。
5~1cm，厚度不宜小于0.6厘米.铺筑沥青混凝土之前,在下封层上、上下面层之间及路缘石、雨水口、检查井等构筑物侧面必须喷洒粘层油，粘层油采用乳化沥青PC-3，用量每平方米0.5升.1。
多雨潮湿地区的高速公路、一级公路的沥青面层空隙率较大,有严重渗水可能，或铺筑基层不能及时铺筑沥青面层而需要通行车辆时，宜在喷洒透油层后铺筑下封层。
必须严格地区分下封层与透层油的区别：下封层的目的在于封闭表面，不一定要求透下去；透层油要求渗透到一定深度。
同时，其作用和目的也有很大的区别。
现在一些工程因为在半刚性基层上喷洒透层油渗透不下去,便将透层油上撒集料和砂作为下封层，因此，它也许能够起到封闭的作用，但不能代替透层油。
4。
稀浆封层一般用于二级及二级以下公路的预防性养护,也适用于新建公路的下封层。
4.2。
9下封层是设在半刚性基层表面上，为了保护基层不被施工车辆破坏，利于半刚性材料养生，同时也为了防止雨水下渗到基层以下结构层内，以及加强面层与基层之间结合而设置的结构层。
下封层虽有多种做法，实践证明沥青单层表处是经济、有效的方法之一.透层、粘层、封层的作用和适用条件。
（1)透层的作用和适用条件透层的作用为:使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透人基层表面的薄层。
符合下列情况，应浇洒透层沥青：①沥青路面的级配砂砾、级配碎石基层。
②水泥、石灰、粉煤灰等无机结合料稳定土。
③粒料的半刚性基层上必须浇洒透层沥青。
(2)粘层的作用和适用条件粘层的作用：为加强路面的沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层.符合下列情况，应浇洒粘层沥青：①双层式或三层式热拌热铺沥青混合料路面在铺筑上层前，其下面的沥青层已被污染。
粘层、透层、封层的区别
沥青透层、粘层、封层区别之答禄夫天创作JTGF40-2004规定沥青路面各类基层都必须喷洒透层油。
透层：基层碾压后6小时内必须喷洒透层油，透层油采取乳化沥青PC-2，（PC-2暗示慢裂喷洒型阳离子乳化沥青）用量可按升每平方米通过试洒确定,透入深度不小于5mm。
喷洒透层油后铺筑乳化沥青PC-1（PC-1暗示快裂喷洒型阳离子乳化沥青）下封层，乳化沥青用量每平方米升，集料粒径采取～1cm，厚度不宜小于厘米。
铺筑沥青混凝土之前，在下封层上、上下面层之间及路缘石、雨水口、检查井等构筑物正面必须喷洒粘层油，粘层油采取乳化沥青PC-3，用量每平方米升。
1.多雨湿润地区的高速公路、一级公路的沥青面层空隙率较大，有严重渗水可能，或铺筑基层不克不及及时铺筑沥青面层而需要通行车辆时，宜在喷洒透油层后铺筑下封层。
必须严格地区分下封层与透层油的区别：下封层的目的在于封闭概况，纷歧定要求透下去；透层油要求渗透到一定深度。
同时，其作用和目的也有很大的区别。
现在一些工程因为在半刚性基层上喷洒透层油渗透不下去，便将透层油上撒集料和砂作为下封层，因此，它也许能够起到封闭的作用，但不克不及代替透层油。
4.稀浆封层一般用于二级及二级以下公路的预防性养护，也适用于新建公路的下封层。
下封层是设在半刚性基层（无机结合料稳定土）概况上，为了呵护基层不被施工车辆破坏，利于半刚性资料养生，同时也为了防止雨水下渗到基层以下结构层内，以及加强面层与基层之间结合而设置的结构层。
下封层虽有多种做法，实践证明沥青单层表处是经济、有效的方法之一。
透层、粘层、封层的作用和适用条件。
(1)透层的作用和适用条件透层的作用为：使沥青面层与非沥青资料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透人基层概况的薄层。
符合下列情况，应浇洒透层沥青：①沥青路面的级配砂砾、级配碎石基层。
②水泥、石灰、粉煤灰等无机结合料稳定土。
③粒料的半刚性基层上必须浇洒透层沥青。
透层粘层与稀浆封层施工方案

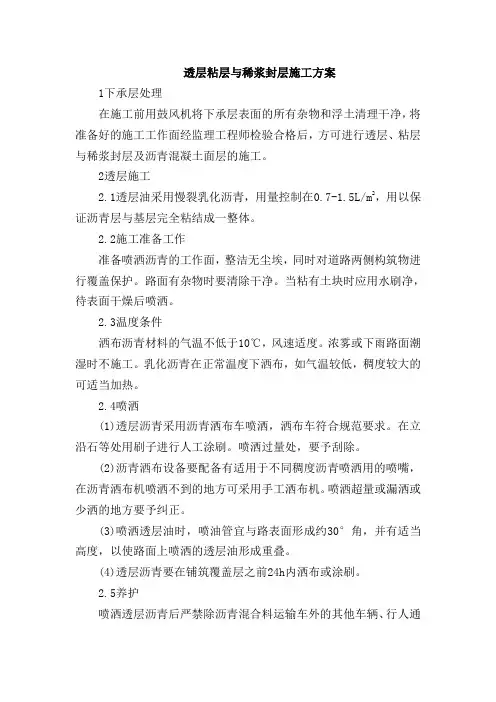

透层粘层与稀浆封层施工方案1下承层处理在施工前用鼓风机将下承层表面的所有杂物和浮土清理干净，将准备好的施工工作面经监理工程师检验合格后，方可进行透层、粘层与稀浆封层及沥青混凝土面层的施工。
2透层施工2.1透层油采用慢裂乳化沥青，用量控制在0.7-1.5L/m2，用以保证沥青层与基层完全粘结成一整体。
2.2施工准备工作准备喷洒沥青的工作面，整洁无尘埃，同时对道路两侧构筑物进行覆盖保护。
路面有杂物时要清除干净。
当粘有土块时应用水刷净，待表面干燥后喷洒。
2.3温度条件洒布沥青材料的气温不低于10℃，风速适度。
浓雾或下雨路面潮湿时不施工。
乳化沥青在正常温度下洒布，如气温较低，稠度较大的可适当加热。
2.4喷洒(1)透层沥青采用沥青洒布车喷洒，洒布车符合规范要求。
在立沿石等处用刷子进行人工涂刷。
喷洒过量处，要予刮除。
(2)沥青洒布设备要配备有适用于不同稠度沥青喷洒用的喷嘴，在沥青洒布机喷洒不到的地方可采用手工洒布机。
喷洒超量或漏洒或少洒的地方要予纠正。
(3)喷洒透层油时，喷油管宜与路表面形成约30°角，并有适当高度，以使路面上喷洒的透层油形成重叠。
(4)透层沥青要在铺筑覆盖层之前24h内洒布或涂刷。
2.5养护喷洒透层沥青后严禁除沥青混合料运输车外的其他车辆、行人通过。
透层沥青洒布后要紧接铺筑沥青层。
上面层要待破乳、水分蒸发完后铺筑。
3粘层在热拌热铺沥青混合料路面的沥青层之间必须喷洒粘层油，粘层采用阳离子改性乳化沥青。
用量为0.3-0.6L/M2。
粘层油的施工方法与透层有油的施工方法完全一致。
4稀浆封层的施工沿线年雨日数超过150天，属多雨潮湿地区，为防止雨水下渗到基层以下；保护基层不被施工车辆破坏，在洒透层油后，及时铺筑下封层。
4.1稀浆封层介绍改性乳化沥青稀浆封层（微表处理）主要针对路基路面稳定的情况下，解决路表水下渗，处理中、轻度裂缝，路面轻度松散和泛油，恢复路面抗滑功能、填补车辙等。
改性乳化沥青稀浆封层由聚合物改性乳化沥青，100%轧碎集料，矿物填料，水和必要的填加剂组成。
沥青路面透层、粘层

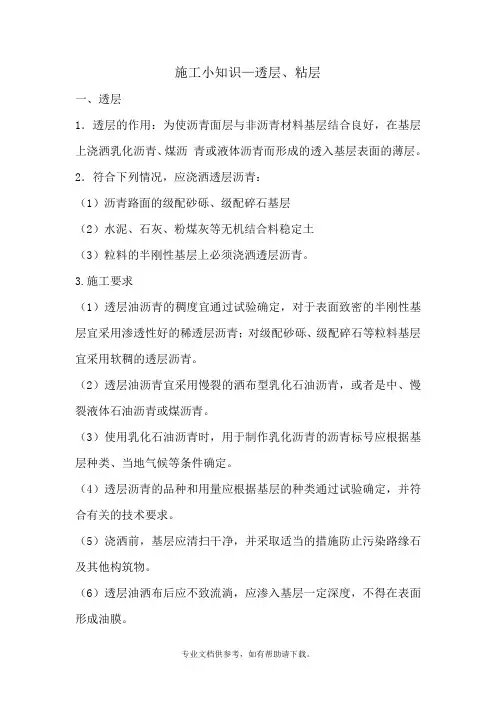

施工小知识—透层、粘层一、透层1．透层的作用：为使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透入基层表面的薄层。
2．符合下列情况，应浇洒透层沥青：（1）沥青路面的级配砂砾、级配碎石基层（2）水泥、石灰、粉煤灰等无机结合料稳定土（3）粒料的半刚性基层上必须浇洒透层沥青。
3.施工要求（1）透层油沥青的稠度宜通过试验确定，对于表面致密的半刚性基层宜采用渗透性好的稀透层沥青；对级配砂砾、级配碎石等粒料基层宜采用软稠的透层沥青。
（2）透层油沥青宜采用慢裂的洒布型乳化石油沥青，或者是中、慢裂液体石油沥青或煤沥青。
（3）使用乳化石油沥青时，用于制作乳化沥青的沥青标号应根据基层种类、当地气候等条件确定。
（4）透层沥青的品种和用量应根据基层的种类通过试验确定，并符合有关的技术要求。
（5）浇洒前，基层应清扫干净，并采取适当的措施防止污染路缘石及其他构筑物。
（6）透层油洒布后应不致流淌，应渗入基层一定深度，不得在表面形成油膜。
（7）如遇大风或将下雨时，不能喷洒透层油。
气温低于10℃时不宜喷洒透层油。
（8）应按设计喷油量一次均匀洒布，当有花白遗漏应人工补洒。
（9）喷洒透层油后一定要严格禁止人和车辆通行。
（10）在摊铺沥青前，应将局部尚有多余的未渗入基层的沥青清除。
（11）透层油布洒后应待充分渗透，一般不少于24h后才能摊铺上层，但也不能在透层油喷洒后很久不铺上层施工，应尽早施工。
（12）喷洒透层油后，如果不能及时铺筑面层时，为保护透层油不被车辆破坏，通常在上面撒一层石屑或粗砂，撒布用量为2m³/1000㎡。
沥青中的残留物含量以50％为基准。
二、粘层1．粘层的作用：使上下层沥青结构层或沥青结构层与结构物(或水泥混凝土路面)完全粘结成一个整体。
2．符合下列情况，应浇洒粘层沥青：（1）双层式或三层式热拌热铺沥青混合料路面的沥青层之间。
（2）水泥混凝土路面、沥青稳定碎石基层或旧沥青路面层上加铺沥青层。
