数控加工中心加工工艺共50页

CNC数控加工中心操作规程在模具工厂，CNC加工中心主要用于模仁、镶件等模具关键件及铜公等加工。

模仁、镶件的质量，直接决定着模具成型部分的质量。

而铜公加工质量直接约束着EDM加工影响。

对于CNC加工质量的保证，关键在于加工前的准备，就本岗位而言，除要具有丰富的加工经验和模具知识外，在工作中也要注意良好沟通，特别是和制作组、同事的沟通。

CNC数控加工的流程1）阅读图纸、程序单2）将相应程序传输至机床3）检查程序头，切削参数等4）工件上工序加工尺寸、余量的确定5）工件的合理装夹6）工件的精确找正7）工件坐标的精确建立8）合理刀具、切削参数的选取9）刀具的合理装夹10）安全的试切方式11）加工过程的观测12）切削参数的调整13）加工过程中问题与相应人员的及时反馈14）加工结束后工件质量的检测加工前的注意事项1）对于新模，加工图要符合要求，且数据清楚；新模的加工图要有主管的签名，加工图的各栏已填写。

2）工件有品质部的合格标识。

3）接到程序单后，核对工件基准位与图纸基准位是否相一致。

4）看清楚程序单上的每一项要求，确认程式与图纸的要求是否一致，如有问题，必须同编程师及制作组一起解决问题。

5）根据工件的材料及其大小，判断编程师开粗或光刀程序选用刀具之合理性，若发现刀具应用不合理，应立即通知编程师作出相应改动，以便提高加工效率及工件加工精度。

装夹工件的注意事项1）在夹持工件时，要注意码仔的位置及压板上螺帽螺栓的伸出长度适中，另外在锁角仔时螺丝不可顶底。

2）铜公一般为锁板加工，上机前应对照程序单上的开料数确保相符，同时应检查收板螺丝是否收紧。

3）对于一板收多块铜料的情况，应检查方向是否正确，各铜料加工时是否干涉。

4）根据程序单之图形状以及工件尺寸之数据进行收夹工件，必须注意：工件尺寸数据的写法为XxYxZ,同时，若有散件图者，须核对程序单的图形与散件图的图形是否相符，注意哪个方向向出，以及X,Y轴的摆法。

5）装夹工件时必须核对工件尺寸是否符合程序单的尺寸要求，有散件图的须核对程序单的尺寸与散件图的尺寸是否相同。

数控加工中心操作与加工一、概述数控加工中心，是一种集铣削、钻孔、镗孔、攻丝等功能于一体的高精度机床。

数控加工中心的出现，使得零部件的加工可以实现自动化、高效率、高精度、灵活性强等特点，因此被广泛应用于制造领域。

二、操作流程1. 机床准备工作在数控加工中心操作前，需要进行机床准备工作：•清洁机床表面，保持机床干净•检查加工刀具，确保刀具正常2. 加工程序编写在进行数控加工中心加工之前，需要进行加工程序编写：•根据加工件的加工要求，编写加工程序•配置加工刀具和加工参数，设置加工过程中的各项要求和条件3. 加工过程在进行数控加工中心加工时，需要进行以下操作：•加载加工程序并调整加工条件•定位工件，调整加工位置和姿态•进行自动加工过程，按照编写好的加工程序进行加工•检查加工结果，查看是否符合要求4. 故障处理在数控加工中心运行过程中，可能会出现一些故障问题，需要进行相应处理：•根据故障提示，判断故障原因•根据故障原因，采取相应的处理方法•完成故障处理后，重新启动机床。

三、技术要点1. 工件夹紧在进行数控加工中心加工时，需要使用适当的工件夹紧方式进行夹持，以确保工件位置和姿态的精度要求。

2. 自动换刀数控加工中心中，刀具的更换是一个重要的操作，需要使用自动换刀技术来完成。

自动换刀系统可以实现刀具的快速切换，提高生产效率。

3. 刀具磨损检测在数控加工中心加工过程中，刀具的磨损情况对加工精度和效率影响较大。

因此需要使用刀具磨损检测技术，及时检测刀具磨损情况，在必要时进行更换，以保证加工质量。

四、安全注意事项在实际操作数控加工中心时，需要注意以下安全事项：•在操作过程中，保持集中注意力，严禁开玩笑或其他不相关行为；•使用机床时，应按照正常操作程序进行，禁止任何不规范的行为；•在加工过程中，要为机床设置防护设施，保证人身安全；•加工结束后，及时切断电源，确保安全。

五、数控加工中心是现代制造业不可或缺的重要设备之一，在未来的发展中，其将具有更加广阔应用场景和更高的技术含量。

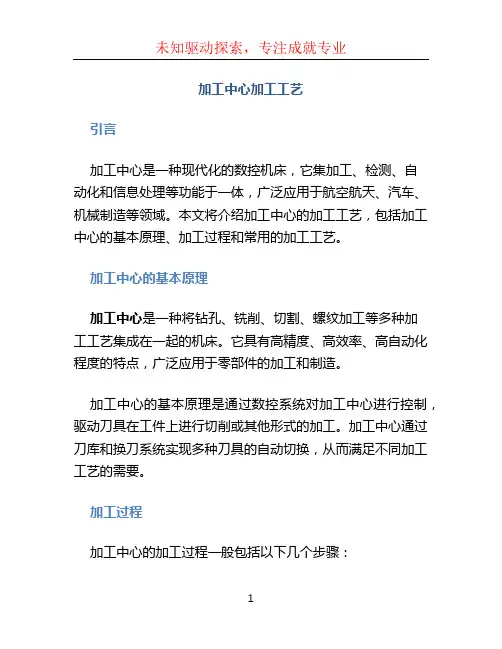

加工中心加工工艺引言加工中心是一种现代化的数控机床，它集加工、检测、自动化和信息处理等功能于一体，广泛应用于航空航天、汽车、机械制造等领域。

本文将介绍加工中心的加工工艺，包括加工中心的基本原理、加工过程和常用的加工工艺。

加工中心的基本原理加工中心是一种将钻孔、铣削、切割、螺纹加工等多种加工工艺集成在一起的机床。

它具有高精度、高效率、高自动化程度的特点，广泛应用于零部件的加工和制造。

加工中心的基本原理是通过数控系统对加工中心进行控制，驱动刀具在工件上进行切削或其他形式的加工。

加工中心通过刀库和换刀系统实现多种刀具的自动切换，从而满足不同加工工艺的需要。

加工过程加工中心的加工过程一般包括以下几个步骤：1.工件夹持：将待加工的工件固定在加工台上，通常使用卡盘或夹具进行夹持，确保工件的稳定性和精度。

2.工艺准备：根据产品的加工要求，选择合适的刀具、刀径和切削条件等参数，配置加工中心的刀库和换刀系统。

3.加工路径规划：通过数控编程软件，根据产品的形状和要求，确定刀具的加工路径，包括刀具的移动轨迹和切削速度等。

4.加工操作：将加工路径导入加工中心的数控系统，启动加工中心进行加工操作。

加工中心会根据加工路径控制刀具的运动，进行切削、钻孔、铣削等加工过程。

5.加工监控：通过加工中心的传感器和检测系统，实时监控加工过程中的温度、压力、振动等参数，确保加工质量和安全。

6.加工完成：根据产品的加工要求，对加工后的工件进行检测、清洗和包装等工序，确保产品的质量和交付要求。

常用的加工工艺加工中心可以应用于多种加工工艺，以下是常用的几种加工工艺：1.铣削：铣削是加工中心最常用的工艺之一。

通过刀具的旋转和工件的移动，将工件表面的一层材料削除，从而得到所需的形状和尺寸。

2.钻孔：钻孔是加工中心的另一种常用工艺。

通过刀具的旋转和工件的固定，将工件上的孔洞加工出来，通常用于零件的装配和连接。

3.铰削：铰削是加工中心的一种特殊工艺。
