珩磨

珩磨工艺(Honing Process)是磨削加工的一种特殊形式，又是精加工中的一种高效加工方法。

这种工艺不仅能去除较大的加工余量，而且是一种提高零件尺寸精度、几何形状精度和表面粗糙度的有效加工方法，在汽车零部件的制造中应用很广泛。

珩磨加工原理珩磨是利用安装于珩磨头圆周上的一条或多条油石,由涨开机构（有旋转式和推进式两种）将油石沿径向涨开, 使其压向工件孔壁,以便产生一定的面接触。

同时使珩磨头旋转和往复运动,零件不动;或珩磨头只作旋转运动,工件往复运动,从而实现珩磨。

在大多数情况下,珩磨头与机床主轴之间或珩磨头与工件夹具之间是浮动的。

这样,加工时珩磨头以工件孔壁作导向。

因而加工精度受机床本身精度的影响较小,孔表面的形成基本上具有创制过程的特点。

所谓创制过程是油石和孔壁相互对研、互相修整而形成孔壁和油石表面。

其原理类似两块平面运动的平板相互对研而形成平面的原理。

珩磨时由于珩磨头旋转并往复运动或珩磨头旋转工件往复运动,使加工面形成交叉螺旋线切削轨迹,而且在每一往复行程时间内珩磨头的转数不是整数, 因而两次行程间,珩磨头相对工件在周向错开一定角度,这样的运动使珩磨头上的每一个磨粒在孔壁上的运动轨迹亦不会重复。

此外,珩磨头每转一转,油石与前一转的切削轨迹在轴向上有一段重叠长度,使前后磨削轨迹的衔接更平滑均匀。

这样,在整个珩磨过程中,孔壁和油石面的每一点相互干涉的机会差不多相等。

因此,随着珩磨的进行孔表面和油石表面不断产生干涉点,不断将这些干涉点磨去并产生新的更多的干涉点,又不断磨去,使孔和油石表面接触面积不断增加,相互干涉的程度和切削作用不断减弱,孔和油石的圆度和圆柱度也不断提高,最后完成孔表面的创制过程。

为了得到更好的圆柱度,在可能的情况下,珩磨中经常使零件掉头,或改变珩磨头与工件轴向的相互位置。

需要说明的一点:由于珩磨油石采用金刚石和立方氮化硼等磨料,加工中油石磨损很小,即油石受工件修整量很小。

因此,孔的精度在一定程度上取决于珩磨头上油石的原始精度。

珩磨工基础知识：让你深入了解珩磨工的工
作原理和技术要点
珩磨工作为一种常见的表面加工技术，其在工业生产中有着广泛的应用。

那么，你对于珩磨工的工作原理和技术要点了解多少呢？本文将为你详细介绍珩磨工的基础知识。

一、珩磨工作原理
珩磨工的工作原理是利用珩磨头在工件表面进行滚动、转动和磨削，利用一定的压力和摩擦力将工件表面加工成一定的形状和尺寸。

二、珩磨工作方法
珩磨工的作业过程通常分为三个步骤：准备工作、夹紧和磨削。

准备工作主要包括清洗、检查和准备备件等。

夹紧是将工件固定到机床上，确保工件在加工过程中的稳定性和精度。

磨削是完成加工过程的主要环节。

三、珩磨工的技术要点
1、珩磨头的选择
珩磨头的选择应根据加工工件的材料、形状和要求来决定，一般应先进行试验，确定合适的珩磨头。

2、夹紧力的控制
夹紧力过大会造成工件变形，夹紧力过小则会影响工件的加工精度。

因此，夹紧力的控制十分关键，应根据工件的要求和加工条件进行调整。

3、磨削参数的选择
磨削参数的选择应根据工件材料、形状、要求以及加工目的来确定。

对于不同的工件和加工要求，应灵活调整磨削参数。

四、珩磨工的应用
珩磨工在机械、汽车、航空等领域都有着广泛的应用。

在零部件的制造、表面处理、修复、翻新等方面都有着重要的作用。

总之，珩磨工是一种高效、精度高、成本低的表面加工方法，它的应用范围十分广泛。

通过学习本文所介绍的知识点，相信大家已经对珩磨工的工作原理、方法和技术要点有了更深入的了解，能够更好地应用于实际工作中。

珩磨及珩磨工艺珩磨是一种常见的机械加工工艺，它能够对工件进行精密的加工和修整，以获得高精度和高表面质量的成品。

珩磨工艺的应用非常广泛，涉及到多个行业和领域，例如航空航天、汽车制造、模具加工等。

本文将从珩磨的原理、工艺流程和应用领域等方面进行介绍。

一、珩磨的原理珩磨是利用磨粒在工件表面进行滚动、滑动和切削，以去除工件表面的杂质和不规则部分，从而获得更加光滑和精确的表面。

它主要通过磨头和工件之间的相对运动来实现磨削作用。

珩磨的磨头通常由磨粒、结合剂和孔径等组成，磨粒的大小和形状对珩磨效果有着重要的影响。

二、珩磨的工艺流程珩磨的工艺流程通常包括准备工作、装夹和调整、珩磨加工和检测等步骤。

1. 准备工作：包括选择合适的磨头、磨粒和磨削液，并对设备进行检查和保养。

2. 装夹和调整：将工件装夹在珩磨机床上，并进行调整，以确保磨头与工件的接触面积和力度适当。

3. 珩磨加工：根据工艺要求，控制好磨削参数，如磨头的转速、进给量和磨削液的供给等，开始进行珩磨加工。

4. 检测：在加工完成后，对工件进行表面质量和尺寸的检测，以确保达到要求。

三、珩磨的应用领域珩磨广泛应用于各个行业和领域，其中一些典型的应用包括：1. 航空航天：在航空发动机的制造过程中，珩磨可以用来加工涡轮叶片、轴承座和涡轮盘等关键部件，以提高其精度和表面质量。

2. 汽车制造：在汽车零部件的加工过程中，珩磨可以用来加工曲轴、凸轮轴和传动齿轮等关键零部件，以提高其精度和寿命。

3. 模具加工：在模具制造过程中，珩磨可以用来加工模具的凹模、凸模和滑块等关键部件，以提高其精度和表面质量。

4. 钢铁冶金：在钢铁冶金过程中，珩磨可以用来修整轧辊和铸件等关键部件，以提高其表面质量和使用寿命。

珩磨作为一种重要的机械加工工艺，具有精度高、效率高和适应性强的特点，被广泛应用于各个行业和领域。

随着科技的不断进步和创新，珩磨工艺也在不断发展和完善，为各行各业提供了更加高效和优质的加工解决方案。

珩磨的加工原理、珩磨加工的特点以及珩磨主要参数的选择（一）珩磨的加工原理珩磨加工的工具主要采用珩磨头。

珩磨加工时有三种运动，即油石的径向进给、珩磨头的旋转和上、下往复运动。

珩磨头的旋转和上下运动是主运动，完成微量磨削和抛光加工；珩磨头的旋转和上下往复运动，使油石的磨粒走过的轨迹交叉成网状，因而容易获得较小的表面粗糙度；珩磨加工是以工件孔导向；珩磨头与珩磨机应浮动连接。

（二）珩磨加工的特点（1）加工精度高精度可达IT6、圆度、圆柱度可达0.003～0.005ｍｍ，但不能纠正上道工序的位置公差。

（2）表面质量好表面粗糙度可达Ra0.2～0.04，甚至0.02；且不烧伤表面。

（3）效率高。

（4）应用范围广可加工Ф5～Ф500mm的工件，长径比L/D可达10，可加工铸铁、钢（淬硬、未淬硬）。

但不适合加工断续表面及韧性高的金属材料。

（三）珩磨主要参数的选择1．油石的选择（1）材料的选择钢件选刚玉，铸铁选碳化硅。

（2）粒度的选择根据表面粗糙度要求不同选取。

表面粗糙度要求为Ra0.4～0.2时，选粒度为120#～W40；表面粗糙度要求为Ra0.2～0.04时，选粒度为W40～W20；表面粗糙度要求为Ra0.02～0.01，选粒度为W20～Ｗ14。

（3）硬度的选择一般选R3～ZY1。

2．切削用量的选择粗珩：θ=40°～60°，精珩θ=20°～40°；圆周速度：未淬硬36～49m/min，淬硬23～36m/min，铸铁61～70 m/min；油石压力：粗加工铸铁0.5～1N/mm2，粗加工钢0.8～2N/mm2，精加工铸铁0.2～0.5N/mm2，精加工钢0.4～0.8N/mm2，超精加工0.05～0.1N/mm2。

3．加工余量的选择一般0.1mm以下。

４.切削液的选择一般选60%～90%的煤油加40%～10%的硫化油或动物油。

加工青铜时，用水或干珩。

参考资料：/supply/index.html。

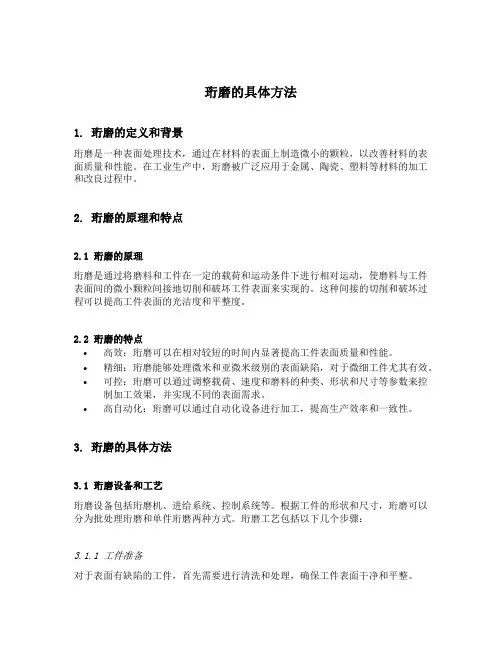

珩磨的具体方法1. 珩磨的定义和背景珩磨是一种表面处理技术，通过在材料的表面上制造微小的颗粒，以改善材料的表面质量和性能。

在工业生产中，珩磨被广泛应用于金属、陶瓷、塑料等材料的加工和改良过程中。

2. 珩磨的原理和特点2.1 珩磨的原理珩磨是通过将磨料和工件在一定的载荷和运动条件下进行相对运动，使磨料与工件表面间的微小颗粒间接地切削和破坏工件表面来实现的。

这种间接的切削和破坏过程可以提高工件表面的光洁度和平整度。

2.2 珩磨的特点•高效：珩磨可以在相对较短的时间内显著提高工件表面质量和性能。

•精细：珩磨能够处理微米和亚微米级别的表面缺陷，对于微细工件尤其有效。

•可控：珩磨可以通过调整载荷、速度和磨料的种类、形状和尺寸等参数来控制加工效果，并实现不同的表面需求。

•高自动化：珩磨可以通过自动化设备进行加工，提高生产效率和一致性。

3. 珩磨的具体方法3.1 珩磨设备和工艺珩磨设备包括珩磨机、进给系统、控制系统等。

根据工件的形状和尺寸，珩磨可以分为批处理珩磨和单件珩磨两种方式。

珩磨工艺包括以下几个步骤：3.1.1 工件准备对于表面有缺陷的工件，首先需要进行清洗和处理，确保工件表面干净和平整。

3.1.2 磨料选择根据工件的材料和需要的表面效果，选择合适的磨料。

常见的磨料有金刚石、碳化硅、氧化铝等。

3.1.3 载荷和速度调整根据工件的材料和尺寸，调整珩磨机的载荷和速度，以保证最佳的加工效果和工件表面质量。

3.1.4 珩磨加工将工件放置在珩磨机的工作台上，并根据设定的参数启动珩磨加工。

磨粒与工件表面的相对运动将产生切削和破坏作用，改善工件表面的光洁度和平整度。

3.1.5 检查和后处理完成珩磨加工后，对工件进行检查，确保表面的质量达到要求。

如有需要，可以进行后处理，如清洗、抛光等。

3.2 珩磨的应用领域珩磨在多个领域中有广泛的应用，包括： #### 3.2.1 金属加工珩磨可以改善金属表面的光洁度和平整度，提高金属工件的抗腐蚀性能和耐磨性能。

珩磨简介珩磨或称搪磨，其加工方法是：机床主轴带动珩磨工具（珩磨头）一面旋转，一面作直线上下往复运动，珩磨头上的油石（磨条）在一定的向外胀出压力作用下，在工件表面上去除磨屑，磨出螺旋形交叉网纹磨痕，它主要用于精密孔的加工，如发动机缸孔、压缩机缸孔、连杆、泵体及控制块等。

图1所示是珩磨加工中油石的运动轨迹，其中，l w为工件长度，π dw为工件孔的周长，θ为磨痕交叉角。

Ⅰ、Ⅱ、Ⅲ是油石在一个往复行程中折返时顺次的位置。

为了不让磨痕重复，回程位置Ⅲ应偏离起始位置Ⅰ有S的距离。

早期使用靠弹簧力推圆锥斜面胀出油石的珩磨头，如图2所示。

目前新型珩磨头主要均靠液压胀出，图2中的1为油石（磨条），油石是由磨料加结合剂构成的条形磨具，根据被加工材料的不同，可选择相应油石中的磨料，形状、种类、粒度、结合剂、硬度、组织和性能。

珩磨头通常由多块油石均布构成，可同时对孔的多处进行加工。

图1 加工中油石的运动轨迹图2 早期的珩磨头结构珩磨原理及特点1.珩磨能够精加工的原理把珩磨油石和工件看成两个互研的表面，为达到高的加工质量，应使它们在相对的往复运动中，油石上每一颗磨粒在孔壁上的运动轨迹都不重复。

加工时，油石和工件在面接触状态下，以较低的切削速度和压力，可靠地磨除工件较小的加工余量（一般为0.01～0.08mm，需根据不同加工材料、加工批量及加工要求而定）。

珩磨能显著地提高工件的尺寸精度（小孔达1～2μm，中等孔达10μm，二者甚至更小）和形状精度（小孔圆度达0.5μm，圆柱度达1μm，中等孔圆度达3μm以上甚至更小；孔长300～500mm时，圆柱度达5μm以下，加工误差分散范围小，仅为1～3μm，加工表面质量高，其表面粗糙度值R a仅约为0.4～0.04μm，甚至更小），一般因油石对工件平均压力P小（约0.4～0.8MPa），故发热量小，加工表面变质层也少，因为珩磨头与工件是面接触，同时参加切削的磨粒多，故也是一种高效的加工方法。

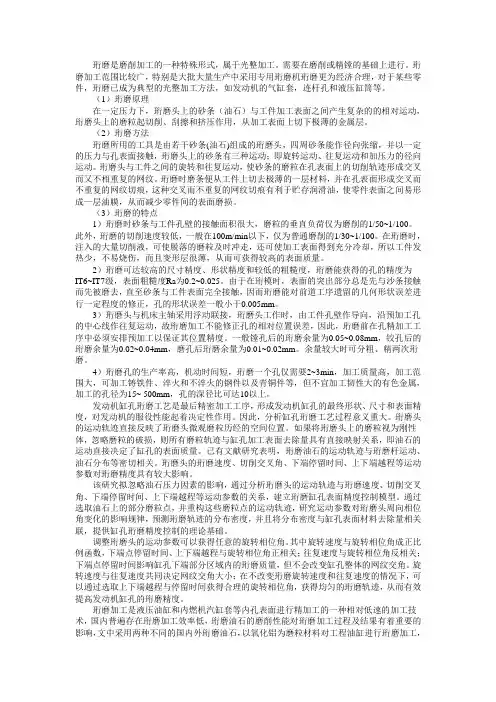

珩磨是磨削加工的一种特殊形式，属于光整加工。

需要在磨削或精镗的基础上进行。

珩磨加工范围比较广，特别是大批大量生产中采用专用珩磨机珩磨更为经济合理，对于某些零件，珩磨已成为典型的光整加工方法，如发动机的气缸套，连杆孔和液压缸筒等。

（1）珩磨原理在一定压力下，珩磨头上的砂条（油石）与工件加工表面之间产生复杂的的相对运动，珩磨头上的磨粒起切削、刮擦和挤压作用，从加工表面上切下极薄的金属层。

（2）珩磨方法珩磨所用的工具是由若干砂条(油石)组成的珩磨头，四周砂条能作径向张缩，并以一定的压力与孔表面接触，珩磨头上的砂条有三种运动；即旋转运动、往复运动和加压力的径向运动。

珩磨头与工件之间的旋转和往复运动，使砂条的磨粒在孔表面上的切削轨迹形成交叉而又不相重复的网纹。

珩磨时磨条便从工件上切去极薄的一层材料，并在孔表面形成交叉而不重复的网纹切痕，这种交叉而不重复的网纹切痕有利于贮存润滑油，使零件表面之间易形成—层油膜，从而减少零件间的表面磨损。

（3）珩磨的特点1）珩磨时砂条与工件孔壁的接触面积很大，磨粒的垂直负荷仅为磨削的1/50~1/100。

此外，珩磨的切削速度较低，一般在100m/min以下，仅为普通磨削的1/30~1/100。

在珩磨时，注入的大量切削液，可使脱落的磨粒及时冲走，还可使加工表面得到充分冷却，所以工件发热少，不易烧伤，而且变形层很薄，从而可获得较高的表面质量。

2）珩磨可达较高的尺寸精度、形状精度和较低的粗糙度，珩磨能获得的孔的精度为IT6~IT7级，表面粗糙度Ra为0.2~0.025。

由于在珩模时，表面的突出部分总是先与沙条接触而先被磨去，直至砂条与工件表面完全接触，因而珩磨能对前道工序遗留的几何形状误差进行一定程度的修正，孔的形状误差一般小于0.005mm。

3）珩磨头与机床主轴采用浮动联接，珩磨头工作时，由工件孔壁作导向，沿预加工孔的中心线作往复运动，故珩磨加工不能修正孔的相对位置误差，因此，珩磨前在孔精加工工序中必须安排预加工以保证其位置精度。

珩磨是在低的切削速度下，对工件表面进行光整加工的方法，是磨削的一种特殊形式，也是一种较高效率的机械加工工艺。

它能够提高工件尺寸和几何形状精度及降低工件表面粗糙度，而广泛于内孔的光整加工。

1、珩磨加工的工作原理，是在一定机械作用下，珩磨条(轮)和工件的相对运动条件下，对工件表面进行低速磨削。

2、珩磨加工的特点：加工精度高，珩磨后圆度可达0.0005～0.005mm，尺寸精度可达0.005～0.025mm，表面粗糙度可达Ra0.4～0.05μm，而且无烧伤、嵌砂和裂纹；珩磨主要用于加工孔，适用于加工长径比大于10的深孔，还可以适用于其它成形加工(球面、平面、外圆等)。

珩磨孔的直径为Φ1～Φ1200mm，长度可达12000mm。

几乎所有的材料均可以进行珩磨；珩磨后的表面纹理，有利于油膜的形成，而使工件使用寿命增长；珩磨对机床的精度要求低，工人劳动强度低，可适用普通机床(车、铣、镗、钻床)加工高精度的孔。

珩磨油石3、珩磨油石(轮)的选择：珩磨油石(或轮)的选择，是根据工件材料和工件的表面质量要要求，来选择它们的特性(磨料、粒度、硬度和结合剂)的。

1)、磨料：珩磨碳钢、合金钢时，选用白刚玉(WA)；珩磨不锈钢、轴承钢、高速钢时，选用单晶刚玉(SA)或铬刚玉(PA)；珩磨不锈钢、高强度钢、高温合金、耐热钢时，选用立方氮化硼(CBN)：珩磨硬脆材料时，选用碳化物磨料(GC、C、BC、D)。

2)、粒度：磨料的粒度是根据工件表面粗糙度的要求来选择。

Ra0.8μm为120#～150#；Ra0.4μm为150#～240＃；Ra0.2μm为240#～W40；Ra0.1μm为W40～W20；Ra＜0.05μm为＜W20。

3)、结合剂：条式和大直径孔珩磨时，一般选用陶瓷结合剂(V)和树脂结合剂(B)外，还采用青铜结合剂(QT)，小孔径珩磨条也多采用B和QT结合剂。

珩磨轮一般采用树脂结合剂。

4)、硬度：在相同条件下，珩磨油石的硬度应比砂轮的硬度低一些，以保证油石在珩磨过程中自锐性好。

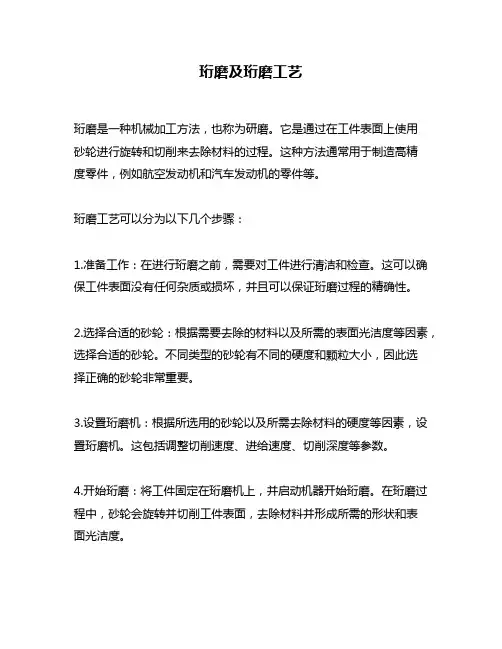

珩磨及珩磨工艺珩磨是一种机械加工方法，也称为研磨。

它是通过在工件表面上使用砂轮进行旋转和切削来去除材料的过程。

这种方法通常用于制造高精度零件，例如航空发动机和汽车发动机的零件等。

珩磨工艺可以分为以下几个步骤：1.准备工作：在进行珩磨之前，需要对工件进行清洁和检查。

这可以确保工件表面没有任何杂质或损坏，并且可以保证珩磨过程的精确性。

2.选择合适的砂轮：根据需要去除的材料以及所需的表面光洁度等因素，选择合适的砂轮。

不同类型的砂轮有不同的硬度和颗粒大小，因此选择正确的砂轮非常重要。

3.设置珩磨机：根据所选用的砂轮以及所需去除材料的硬度等因素，设置珩磨机。

这包括调整切削速度、进给速度、切削深度等参数。

4.开始珩磨：将工件固定在珩磨机上，并启动机器开始珩磨。

在珩磨过程中，砂轮会旋转并切削工件表面，去除材料并形成所需的形状和表面光洁度。

5.检查工件：在完成珩磨之后，需要对工件进行检查以确保其符合要求。

这包括测量工件的尺寸、形状和表面光洁度等参数。

珩磨是一种高精度加工方法，可以实现非常精确的加工。

它通常用于制造高精度零件，例如航空发动机和汽车发动机的零件等。

由于其高精度和高效率的特点，珩磨在制造业中得到了广泛应用。

然而，珩磨也存在一些限制。

首先，珩磨需要使用专门的设备和工具，并且需要经过专门的培训才能进行操作。

其次，由于珩磨是一种切削加工方法，因此会产生大量的废料和粉尘。

这些废料和粉尘需要妥善处理以避免对环境造成影响。

总之，珩磨是一种高精度加工方法，在制造业中得到了广泛应用。

通过选择合适的砂轮、设置适当的参数并进行精确的操作，可以实现非常精确的加工。

然而，珩磨也存在一些限制，需要注意处理废料和粉尘等问题。

定 义1 什么是珩磨？珩磨是一种切削方式，用来修正一下孔的参数： 直径• 形状• 表面光洁度• 孔的位置公差2为什么要珩磨？性价比高的加工方式 : 切削量达到准确公差对孔进行抛光几乎可加工任何材料的孔，达到表面光洁度珩磨头旋转 油石径向胀紧珩磨工具单动工具组合工具加工盲孔工具单冲程工具去毛刺工具In-Tool Sizingsizing plug旋转分配器在线及线外测量系统油 石LAPPING 公司可提供适合所有的珩磨用油石 适用于珩磨机的不同型号可根据客户要求定制各种规格油石。

• 陶瓷 AlO 3 或 SiC• 氮化硼• 电镀金刚石• 烧结金刚石• 刷状油石1、珩磨网纹珩磨加工产生的网纹角度是由轴向冲程运动与轴转速的比率决定的。

目前在加工中通常所采用的轴转速范围为15~50m/min。

这样会缩短加工时间，达到更好的形状和粗糙度。

2、珩磨粗糙度决定因素很多，主要如下粗珩油石和精珩油石的金刚石晶体的粒度和密度油石条用的结合剂油石的胀紧压力主轴转速珩磨工艺(Honing Process)是磨削加工的一种特殊形式，又是精加工中的一种高效加工方法。

这种工艺不仅能去除较大的加工余量，而且是一种提高零件尺寸精度、几何形状精度和表面粗糙度的有效加工方法，在汽车零部件的制造中应用很广泛。

珩磨加工原理珩磨是利用安装于珩磨头圆周上的一条或多条油石,由涨开机构（有旋转式和推进式两种）将油石沿径向涨开,使其压向工件孔壁,以便产生一定的面接触。

同时使珩磨头旋转和往复运动,零件不动;或珩磨头只作旋转运动,工件往复运动,从而实现珩磨。

在大多数情况下,珩磨头与机床主轴之间或珩磨头与工件夹具之间是浮动的。

这样,加工时珩磨头以工件孔壁作导向。

因而加工精度受机床本身精度的影响较小,孔表面的形成基本上具有创制过程的特点。

珩磨的具体方法珩磨是一种机械加工方法，通常用于将材料表面磨平和改善表面光洁度。

这种方法可以在各种不同的材料上使用，例如金属、塑料、玻璃和石材。

以下是十条关于珩磨的具体方法，并展开详细描述：1. 确定珩磨工艺参数：珩磨过程中，工艺参数包括切削速度、进给速度、磨头类型、磨头材料等，需要根据材料的特性以及加工的要求进行确定。

2. 准备实验样品：取得合适的实验材料，并进行必要的清洗和处理，确保表面干净无污渍。

3. 定位和固定样品：将样品放置在珩磨机台上，并在需要的地方进行夹紧和固定，以避免在珩磨过程中发生移动或滑动。

4. 调整砂轮高度：根据样品的几何形状和尺寸，调整砂轮高度，以确保砂轮的工作表面与样品表面平行。

5. 调整磨头角度：根据磨头和样品的特性，调整磨头的角度和方向，以确保磨头与样品表面的最佳接触面，以获得最佳的珩磨效果。

6. 进行预磨：在开始正式珩磨之前，应进行预磨，以去除表面粗糙度和杂质。

通常使用较粗的砂轮和稍微高一些的磨头加工，预磨不应太过强力，以防止对样品造成伤害。

7. 进行正式珩磨：根据预定的珩磨参数，使用适当的工具和设备进行正式珩磨。

珩磨的过程需要对样品进行不断的检查和评估，以保证达到所需的光洁度和表面粗糙度。

8. 检查珩磨效果：使用相关的检测设备对已经珩磨过的样品进行检测和评估，以确保已达到所需的加工精度和表面光洁度。

9. 微调珩磨参数：如果珩磨效果不如预期，需要进行微调珩磨参数，以达到所需的加工效果。

这可能需要多次试验，以找到最佳的参数组合。

10. 表面处理和保养：加工完成后，应对样品的表面进行适当的处理和保养，例如去除表面污渍、涂层、抛光等。

这样可以保证加工效果持久，并提高样品的耐久性和美观度。

珩磨是一种非常重要的加工方法，可以提高材料表面的精度和光洁度。

正确使用珩磨需要精确的技术和严格的工艺操作，需要根据不同的材料和要求进行合理的参数选择和调整，以确保加工效果最佳，同时保证操作安全和环保。

珩磨科技名词定义中文名称：珩磨英文名称：honing 定义：用镶嵌在珩磨头上的油石对工件表面施加一定压力，珩磨工具或工件同时作相对旋转和轴向直线往复运动，切除工件上极小余量的精加工方法。

应用学科：机械工程（一级学科）；切削加工工艺与设备（二级学科）；切削加工工艺-切削加工方法（三级学科）以上内容由全国科学技术名词审定委员会审定公布目录简介方法工艺特点用途珩磨机技术改进编辑本段简介(héng mó) 用镶嵌在珩磨头上的油石（又称珩磨条）对精加工表面进行的精整加工。

又称镗磨。

主要加工直珩磨径5～500毫米甚至更大的各种圆柱孔，孔深与孔径之比可达10或更大。

在一定条件下，也可加工平面、外圆面、球面、齿面等。

珩磨头外周镶有2～10根长度约为孔长1/3～3/4的油石，在珩孔时既旋转运动又往返运动，同时通过珩磨头中的弹簧或液压控制而均匀外涨，所以与孔表面的接触面积较大，加工效率较高。

珩磨后孔的尺寸精度为IT7～4 级，表面粗糙度可达Ra0.32～0.04微米。

珩磨余量的大小，取决于孔径和工件材料，一般铸铁件为0.02～0.15 毫米，钢件为0.01～0.05毫米。

珩磨头的转速一般为100～200转/分，往返运动的速度一般为15～20米/分。

为冲去切屑和磨粒，改善表面粗糙度和降低切削区温度，操作时常需用大量切削液，如煤油或内加少量锭子油，有时也用极压乳化液。

编辑本段方法①珩磨时，工件安装在珩床工作台上或夹具中，具有若干油石条的珩磨头插入已加工的孔中，由机床主轴带动旋转并作轴向往复运动。

油石条以一定压力与孔壁接触，即可切去一层极薄的金属。

珩磨头与主轴一般成浮动联接。

珩磨示意图(2张)②珩磨头有机械加压式、气压或液压自动调压式数种。

图中所示的珩磨头为机械加压式，实际生产中多用液压调压式。

编辑本段工艺特点①可有效地提高尺寸精度、形状精度和减小Ra值，但不能提高孔与其他表面的位置精度。

②可加工铸铁件、淬硬和不淬硬钢件及青铜件等，但不宜加工韧性大的有色金属件。

珩磨管是一种通过珩磨工艺加工的管道，主要用于精密仪器、医疗器械、汽车发动机等行业的内部通道。

珩磨是一种精加工方法，通过磨料流或磨料粒子对工件表面进行磨削，以达到所需的尺寸精度和表面质量。

珩磨管的工艺标准通常包括以下几个方面：
1. 尺寸精度：珩磨管的内径、外径、长度和壁厚等尺寸需要严格按照设计要求进行加工，允许的公差通常取决于应用场合和产品要求。

2. 表面质量：珩磨管的内外表面应该具有光滑、无划痕、无凹坑等缺陷的表面质量，表面粗糙度应满足特定要求。

3. 直线度：珩磨管的直线度是指管道的轴线在整个长度上的直线程度，它对管道的功能性有很大影响。

4. 圆度：珩磨管的圆度是指管道的截面圆形度，理想的珩磨管应该具有完美的圆形截面。

5. 材质要求：珩磨管的材料应符合特定的化学和物理性质要求，如耐腐蚀性、耐磨性、硬度等。

6. 清洁度：珩磨完成后，管内应保持清洁，不得有磨料、油污、锈迹等污染物。

7. 强度和耐久性：珩磨管应具有足够的强度和耐久性，以承受在安装和使用过程中可能遇到的各种力。

8. 尺寸一致性：珩磨管的尺寸应在整个生产批次中保持一致，以确保互换性和兼容性。

9. 测试和检验：珩磨管在交付使用前，应进行严格的测试和检验，以确保其满足所有技术规格和质量标准。

10. 包装和标识：珩磨管在包装时应采取适当的保护措施，以防止在运输和存储过程中受到损坏。

同时，包装上应清晰标识产品的规格、数量、生产日期、制造单位等信息。

请注意，具体的珩磨管工艺标准可能会根据不同的应用领域和客户要求有所不同。

在实际生产过程中，应参照相关的行业标准或企业标准进行加工和检验。

珩磨刀具知识点总结珩磨刀具是一种用于切割或加工各种材料的工具，它们的使用范围包括木材、金属、塑料、石材等。

在现代工业生产和日常生活中，刀具是不可或缺的工具之一，因此了解和掌握珩磨刀具的知识是非常重要的。

下面我们将对珩磨刀具的知识点进行总结和介绍。

一、珩磨刀具的分类1.按照用途分类- 木工刀具：包括刨刀、手锯、电锯、木工刀片等，用于加工木材和木制品。

- 金属切削刀具：包括铣刀、车刀、钻头、刀片等，用于金属材料的切削和加工。

- 塑料切削刀具：用于塑料材料的切削和加工。

- 石材切削刀具：用于石材的切削和加工。

2.按照结构分类- 单齿刀具：只有一个切削刃的刀具，适用于一些简单的切削任务。

- 多齿刀具：有多个切削刃的刀具，适用于复杂的切削任务，能提高加工效率。

3.按照刀具材料分类- 钢质刀具：由碳钢或合金钢制成，价格便宜但易生锈，适用于一般的切削任务。

- 钨钢刀具：由钨钢合金制成，具有耐磨性和耐高温性，适用于高强度切削任务。

4.按照切削方式分类- 旋转刀具：通过旋转产生切削力的刀具，如铣刀、钻头。

- 往复刀具：通过上下或左右往复运动产生切削力的刀具，如手锯、电锯。

二、刀具的使用和珩磨1. 刀具的使用- 使用前应检查刀具是否完好，刀刃是否磨损、变钝。

- 使用时要选择适当的切削参数，包括切削速度、进给量、切削深度。

- 切削过程中保持刀具和工件的稳定，避免产生振动和剧烈碰撞。

2. 珩磨刀具- 刀具在使用一段时间后会出现磨损和变钝，需要进行珩磨来修复刀刃。

- 珩磨刀具的目的是恢复刀刃的锋利度，提高切削效率和加工质量。

- 珩磨刀具的方法包括手工珩磨和机械珩磨，手工珩磨适用于一些小型刀具，机械珩磨适用于大型高精度刀具。

三、珩磨刀具的注意事项1. 安全注意事项- 在进行珩磨作业时，应穿戴好防护设备，包括护目镜、防护手套、口罩等。

- 珩磨过程中应保持工作区域清洁，避免产生杂物和杂尘。

2. 珩磨技术- 珩磨刀具时要选择合适的珩磨石和珩磨液，保持刀具表面润滑和降温，避免因过热而导致刀具变质。

珩磨的工作原理宝子们！今天咱们来唠唠珩磨这个超有趣的加工工艺的工作原理呀。

你可以把珩磨想象成一场超级精细的打磨派对。

珩磨工具就像是派对里的主角，它长得有点特别呢。

通常是由珩磨头和珩磨油石组成的。

这个珩磨头就像一个小小的魔法棒，带着那些油石在工件表面欢快地“跳舞”。

那些珩磨油石啊，它们可不是普通的石头哦。

它们有着合适的硬度和粒度，就像一群有着独特技能的小工匠。

当珩磨开始的时候，珩磨头带着油石在工件的孔或者表面上来回运动。

这运动可讲究啦，不是随随便便的。

它是一种旋转加上往复的运动，就像跳着一种很有节奏感的舞蹈。

油石在这种运动下，就开始一点一点地和工件亲密接触啦。

在这个过程中呢，油石就像一个超级耐心的美容师。

它每一次和工件表面接触，就会磨掉一点点多余的材料。

但是这个磨掉的量可是非常非常小的哦，就像给工件做超级精细的微整形。

而且呢，因为油石是有一定的弹性的，它不是那种硬邦邦地去撞击工件，而是温柔地贴合着工件表面的形状。

不管工件表面是有点弯弯扭扭，还是有点小坑洼，油石都能很好地适应，然后把那些不平整的地方慢慢地变得光滑起来。

还有哦，珩磨的时候，可不能干磨呀。

就像我们洗脸得用水一样，珩磨的时候得有珩磨液。

这个珩磨液就像是油石和工件之间的润滑剂和清洁剂。

它在油石和工件之间欢快地流淌着，一方面让油石能够更顺畅地在工件表面滑动，减少摩擦，这样油石就不会很快地被磨损掉啦。

另一方面呢，珩磨液还能把磨下来的那些小碎屑给带走，就像一个小清洁工，不让那些碎屑在工件和油石之间捣乱。

如果没有珩磨液，那些碎屑就可能会把工件表面划出小划痕，那可就不好看啦。

你看啊，随着珩磨的不断进行，工件的表面就像是经历了一场魔法变身。

原本粗糙的表面变得越来越光滑，那些尺寸精度也变得越来越高。

就像一个灰姑娘慢慢变成了美丽的公主一样。

而且啊，珩磨可不光是让表面光滑好看这么简单哦。

它还能让工件的形状变得更加精准，就像把一个有点走样的蛋糕重新塑造成完美的圆形一样。

二、珩磨孔1.珩磨原理及珩磨头珩磨是利用带有磨条（油石）的珩磨头对孔进行精整、光整加工的方法。

珩磨时，工件固定不动，珩磨头由机床主轴带动旋转并作往复直线运动。

在相对运动过程中，磨条以一定压力作用于工件表面，从工件表面上切除一层极薄的材料，其切削轨迹是交叉的网纹。

为使砂条磨粒的运动轨迹不重复，珩磨头回转运动的每分钟转数与珩磨头每分钟往复行程数应互成质数。

2.珩磨的工艺特点及应用范围1）珩磨能获得较高的尺寸精度和形状精度，加工精度为IT7～IT6级，孔的圆度和圆柱度误差可控制在3～5μm的范围之内，但珩磨不能提高被加工孔的位置精度。

2）珩磨能获得较高的表面质量，表面粗糙度Ra为0.2～0.025μm，表层金属的变质缺陷层深度极微（2.5～25μm）。

3）与磨削速度相比，珩磨头的圆周速度虽不高，但由于砂条与工件的接触面积大，往复速度相对较高，所以珩磨仍有较高的生产率。

珩磨在大批大量生产中广泛用于发动机缸孔及各种液压装置中精密孔的加工，孔径范围一般为φ15～500㎜或更大，并可加工长径比大于10的深孔。

但珩磨不适用于加工塑性较大的有色金属工件上的孔，也不能加工带键槽的孔、花键孔等断续表面。

珩磨工艺（图）作者：邦得资讯 | 来源：互联网 | 日期：2007-04-09 21:09 | 点击84 次用镶嵌在珩磨头上的油石(也称珩磨条)对精加工表面进行的精整加工(见切削加工)。

珩磨主要用于加工孔径为5～500毫米或更大的各种圆柱孔﹐如缸筒﹑阀孔﹑连杆孔和箱体孔等﹐孔深与孔径之比可达10﹐甚至更大。

在一定条件下﹐珩磨也能加工外圆﹑平面﹑球面和齿面等。

圆柱珩磨的表面粗糙度一般可达R0.32～0.08微米﹐精珩时可达R0.04微米以下﹐并能少量提高几何精度﹐加工精度可达IT7～4。

平面珩磨的表面质量略差。

珩磨一般采用珩磨机﹐机床主轴与珩磨头一般是浮动联接﹔但为了提高纠正工件几何形状的能力﹐也可以用刚性联接。

珩孔时﹐珩磨头外周一般镶有2～10根油石﹐由机床主轴带动在孔内旋转﹐并同时作直线往复运动﹐这是主运动﹔同时通过珩磨头中的弹簧或液压力控制油石均匀外涨﹐对被加工的孔壁作径向进给。

珩磨的基本概念珩磨作为光整加工的一种，在零部件加工行业特别是汽车行业有着普遍的应用，重要用于发动机缸孔、曲轴轴承孔、连杆、齿轮内孔、空压机缸体、液压阀体、滑动轴承及其他台阶孔的加工。

珩磨技术应用的重要目的是改善工件表面粗糙度，获得符合图样要求的表面结构、形状公差以及直径等。

珩磨油石装在特制的珩磨头上，由珩磨机主轴带动珩磨头做旋转和往复运动，并通过其中的涨缩机构使油石伸出，向孔壁施加压力以做径向涨开运动，实现珩磨加工。

为提高珩磨质量，珩磨头与主轴一般采纳浮动连接，以削减珩磨机主轴回转中心与被加工孔的同轴度误差对珩磨质量的影响。

珩磨头在每一往复行程内的转数为一非整数，因而在每一行程的起始位置都与上次错开一个角度，这就使油石上的每颗磨粒在加工表面上的切削轨迹不致重复，从而形成均匀交叉珩磨网纹。

由于油石具有肯定长度，油石的切削轨迹与前一转在轴向上有一段重复，所以保证了前后切削轨迹连接的比较平滑。

当珩磨头在孔中往复运动时，油石就像桥板一样搭在加工表面突出的高点上，在珩磨压力的作用下，将高点削去。

同时，加工表面上的高点也冲击着钝化了的磨粒，使之碎裂或脱落，而重新露出锋锐的磨粒。

所以珩磨过程也就是油石与加工表面不断相互磨削和修整，使原来刀痕与残余应力变形层被磨去，孔形误差得以校正，油石也相应地被磨损。

缸孔的珩磨一般包括粗珩磨、半精珩磨以及精珩磨或平台珩磨三个过程。

粗珩磨的重要目的是去除缸孔的余量，除去精镗痕迹，修正和稳定精镗后的形状精度，此外还要形成一个基本的表面结构；半精珩磨能够确保珩磨尺寸精度、形状精度，形成网纹沟痕；精珩磨或者平台珩磨能够最后除去沟痕尖峰，形成平台，建立缸孔表面的平台网纹结构。

该小平台就是所谓的平台支承表面，该平面的表面粗糙度很高，同时又具有较高的支承率。

1 / 1。
