钢筋混凝⼟单向板肋梁楼盖课程设计任务书钢筋混凝⼟单向板肋梁楼盖设计计算书1、楼盖梁格布置及截⾯尺⼨确定确定主梁的跨度为6.0m ，次梁的跨度为6.6m ，主梁每跨内布置两根次梁，板的跨度为2.0m 。
楼盖结构的平⾯布置图如图所⽰。
1.基本设计资料（1）材料C25混凝⼟：2c /9.11f mm N =，2t /27.1fmm N =，2tk /78.1f mm N = 钢筋：HPB235（2y/210f mm N =），HRB335(2y /300f mm N =，55.0b =ξ)（2）荷载标准值仓库活荷载标准值：2k mm /0.6q 、KN⽔磨⽯地⾯：2m /65.0 KN ，钢筋混凝⼟：3m /25 KN ，混合砂浆：3m /17 KN2.板的设计（按塑性理论⽅法）按⾼跨⽐条件要求板的厚度h ≥l/40=2000/40=50㎜，对⼯业建筑的楼板，要求h ≥80㎜，所以板厚取h=80㎜。
次梁截⾯⾼度应满⾜(1/18 ~ 1/12)l=(1/18 ~ 1/12)×6600=330 ~550mm ，取h=500mm ，截⾯宽b=(1/3 ~ 1/2)h=(1/3 ~ 1/2) ×500=167 ~250mm ，取b=200mm 。
主梁截⾯⾼度应满⾜h=(1/14 ~ 1/8 )l=(1/14 ~ 1/8) ×6000=429~750mm,取h=650mm ，截⾯宽度b=(1/3 ~ 1/2)h=(1/3 ~ 1/2) ×650=217 ~ 325mm,取b=300mm 。
（1）、荷载计算恒荷载标准值楼⾯⾯层： 0.65 kN/㎡板⾃重：0.08×25=2.0 kN/㎡板底抹灰：0.015×17=0.255 kN/㎡恒荷载：1.2×2.095=3.49 kN/㎡活荷载：1.3×6=7.8 kN/㎡g+q=3.49+7.8=11.29 kN/㎡q/g=7.8/3.49=2.23<3（2）、计算简图取1m 板宽作为计算单元，板的实际结构如图所⽰，由图可知：次梁截⾯宽为b=200mm ，现浇板在墙上的⽀承长度为a=mm 120，则按塑性内⼒重分布设计，板的计算跨度为：边跨按以下⼆项较⼩值确定：l 01=ln+h/2=(2000-120-200/2)+80/2=1820mml 011=ln+a/2=(2000-120-200/2)+120/2=1840mm故边跨板的计算跨度取lo1=1820mm中间跨： l 02=ln=2000-200=1800mm板的计算简图如图所⽰。
现浇钢筋混凝土楼盖课程设计任务书学生姓名:专业学号：指导教师:北京交通大学海滨学院土木工程系2012.12钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目设计某多层工业建筑（某生产车间）的中间楼面如图所示，其中纵向尺寸5＊L y，横向尺寸3＊Lx；楼盖尺寸由教师指定（根据学号进行分配）（采用现浇钢筋混凝土单向板肋梁楼盖）图1 楼面平面示意二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、Ly和Lx尺寸（见设计分组表）楼盖平面轴线尺寸示意图如图2所示.图2 楼面平面轴线尺寸2、生产车间的四周外墙均为承重砖墙，其中纵墙厚370mm，横墙厚度240mm，采用MU10烧结普通砖、M5混合砂浆砌筑。
内设钢筋混凝土柱，其截面尺寸为350mm×350mm。
3、荷载（1）、楼面活荷载，单位为2kN（见设计分组表）/m（2）、楼面面层：水磨石地面2kN.0m/65（3）、楼盖自重：钢筋混凝土自重标准值3/25m kN =γ（4）、平顶粉刷：2/25.0m kN 4、材料 （1）、混凝土：C30（2）、钢筋：主梁及次梁受力筋用HRB400级钢筋，梁箍筋及板内构造筋采用HRB335级钢筋。
5、环境类别：一类 四、 设计内容1. 按指导教师给定的分组进行设计,编制设计计算书。
2. 用2号图纸2张或1号图纸1张绘制楼盖结构施工图，包括结构平面布置图，板配筋图，次梁和主梁配筋图（用铅笔图绘制）。
3. 结构平面布置：按指定的分组进行单向板肋梁楼盖布置，各构件按类型编号，主梁建议采用横向布置，梁宜贯通，布置应规整，同类型构件截面应尽可能统一。
钢筋混凝土肋梁楼盖课程设计任务书某多层厂房平面楼盖的楼面平面定位轴线尺寸为：长30m，宽15m。
使用上，要求在纵墙方向开一扇大门，宽3m；开四扇窗，每扇窗3m。
试按单向板整体式肋梁楼盖设计二层楼面。
一．设计资料1.1.构造层高：底层高4.8m，其它各层高2.4m。
外墙厚：一、二层一砖半（370mm），以上各层一砖（240mm）；钢筋混凝土柱的截面尺寸：400mm 400mm。
板在墙上的搁支长度：a=120mm（半砖）。
次梁在墙上的搁支长度：a=240mm（1砖）。
主梁在墙上的搁支长度：a=370mm（1砖半）。
楼面面层水泥沙浆找平，厚40mm。
楼面底面石灰砂浆粉刷，厚15mm。
1.2.荷载（1）楼面可变荷载标准值：p=6kN/m2。
（2）永久荷载标准值：钢筋混凝土容重：25 kN/m3；水泥砂浆容重：20kN/m3；石灰砂浆容重：17 kN/m3。
1.3. 材料（1）混凝土：C30级（2）钢筋：梁的纵向受力钢筋用HRB335级钢，其余均用HPB235级钢。
.二．设计要求2.1.设计计算内容（1）作出二层楼面结构布置方案（对各梁、板、柱进行编号）。
（2）连续板及其配筋布置（按塑性内力重分布方法计算）。
1（3）连续次梁及其配筋布置（按塑性内力重分布方法计算）。
（4）连续主梁及其配筋布置（按弹性内力分析方法计算，并作出弯矩和剪力包络图）。
2.2.绘图（1）楼面结构布置及楼板配筋布置图（2号图1张）。
（2）次梁施工图（草图，画在计算书上）。
（3）主梁材料图、施工图（要求分离钢筋，2号图1张）。
2单向板肋梁楼盖结构平面图3。
西南林业大学土木工程学院土木工程专业钢筋混凝土单向板肋梁楼盖课程设计任务书和指导书指导教师：王琼芬2013年9月钢筋混凝土单向板肋梁楼盖结构课程设计任务书设计题目：某多层工业厂房楼面尺寸如图1所示，采用现浇钢筋混凝土单向板肋梁楼盖，环境类别为一类，内框架承重结构体系，外墙厚240mm，主梁支承处设壁柱。
不考虑抗震设防。
一、设计内容（即成果形式）1、结构平面布置：柱网、主梁、次梁和板的布置。
2、板的强度计算：（板的内力按考虑塑性内力重分布的的计算方法计算）。
3、次梁的强度计算（板的内力按考虑塑性内力重分布的的计算方法计算）。
4、主梁的强度计算：（主梁内力按弹性理论计算）。
5、用传统方式绘制结构施工图。
（1）结构平面布置图（主、次梁及板相应的编号）；（2）板、次梁配筋图；（3）主梁配筋图（钢筋分离图、主梁弯矩包络图及材料抵抗弯矩图）；（4）钢筋表及必要的施工说明（所有钢筋应编号并在钢筋表中列出）。
6、用平面整体表示方法绘制梁、板的结构施工图二、设计资料1、题号：第 题（丛题号表中选取）；2、建筑平面尺寸，见图1所示；（注：①主梁下设混凝土垫块200mm 厚；②主梁下墙垛尺寸为370×490；③中柱用钢筋混凝土柱，尺寸为400×400，位置由设计者根据柱网布置确定。
） 3、 荷载：（1）使用荷载（即活荷载，由学生所选题号根据题号表确定） （2）楼面面层：20mm 厚水泥砂浆面层，18=m γkN/m 3； （3）钢筋混凝土容重：25=c γkN/m 3；（4）梁侧面，板底粉刷层：15mm 厚混合砂浆，17=γkN/m 3。
题 号 表：钢筋混凝土单向板肋梁楼盖结构课程设计指导书一、 结构平面布置墙、梁、柱的位置要按建筑物的使用要求决定，因本设计无特殊要求，故结构布置要求符合使用、经济和施工方面的原则，楼梯在示意图外。
1、 柱网可布置成长方形和正方形；2、 板的跨度：（即次梁的间距）一般为1.7~2.7m 比较经济，尽可能等跨布置，由于实际上不易做到等跨布置，所以可把边跨布置的小一些，但跨差不宜大于10%；3、 次梁的跨度：（即主梁的间距）在4.0~6.0m 比较合理，尽可能等跨布置，若不能可把边跨布置的小些，但跨差也不宜大于10%；4、 主梁的跨度：（即柱距）一般为5.0~8.0m 比较经济，而且为板跨的2~3倍为宜，不等跨布置时，但跨差不宜大于10%。
现浇钢筋混凝土单向板肋梁楼盖设计任务书第一篇：现浇钢筋混凝土单向板肋梁楼盖设计任务书钢筋混泥凝土单向板肋梁楼盖课程设计任务书一、设计目的通过本课程的设计试件，使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤，培养其独立完成设计和解决问题的能力，提高绘图能力。
二、设计资料1、工程概况：某内框架结构工业仓库，二层建筑平面图如下图所示（楼面标高4.00m），墙厚370mm，混凝土柱400⨯400mm。
板伸入墙内120mm，次梁伸入墙240mm，主梁伸入墙内370mm。
房屋的安全等级为二级，拟采用钢筋混凝土现浇单向板肋形楼盖。
图1 梁板结构平面布置2、楼面构造层做法：20mm厚石灰砂浆粉刷，30mm厚水磨石楼面（标准值0.65kN/m2）。
3、活荷载：标准值为7.5 kN/m2。
4、恒载分项系数为1.2；活荷载分项系数为1.3。
5、材料选用：混凝土采用C25（fc=11.9N/mm2，ft=1.27N/mm2）钢筋梁中受力主筋采用HRB400级（fy=360N/mm2）其余采用HPB235级（fy=210N/mm2）三、设计内容1、确定结构平面布置图：柱网、主梁、次梁及板的布置2、板的设计（按塑性理论）3、次梁设计（按塑性理论）4、主梁设计（按弹性理论）5、绘制结构施工图，包括：（1）、结构平面布置图（2）、板、次梁、主梁的配筋图（3）、主梁弯矩包络图及抵抗弯矩图（4）、设计说明（5）、次梁钢筋材料表四、成果要求1、课程设计在1周内完成。
2、计算书必须统一格式，并用钢笔抄写清楚（或打印）。
计算书（施工图）装订顺序：封面、评语页、目录、任务书、设计说明、计算书正文和施工图。
3、施工图统一为A3图纸。
要求图面布局均匀、比例适当、线条流畅、整洁美观，严格按照建筑制图标准作图。
4、在完成上述设计任务后方可参加设计答辩及成绩评定。
五、参考资料1、《混凝土结构设计》，梁兴文主编，中国建筑工业出版社2、GB50010-2002，《混凝土结构设计规范》3、GB50009-2001，《建筑荷载设计规范》第二篇：整体式单向板肋梁楼盖设计任务书整体式单向板肋梁楼盖设计任务书设计某三层轻工厂房车间的楼盖，拟采用整体式钢筋混凝土单向板肋梁楼盖，要求进行第二层楼面梁格布置，确定梁、板、柱截面尺寸，计算梁板配筋，并绘制施工图。
钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目：设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。
目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。
2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。
3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。
4、了解并熟悉现浇梁板的有关构造要求。
5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。
6、学会编制钢筋材料表。
二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间，车间内无侵蚀性介质，结构平面及柱网布置如图。
经查规范资料：板跨≥1.2m时，楼面的活荷载标准值为16.0kN/㎡；板跨≥2.0m时，楼面的活荷载标准值为10.0kN/㎡；次梁（肋梁）间距≥1.2m时，楼面的活荷载标准值为10.0kN/㎡；次梁（肋梁）间距≥2.0m时，楼面的活荷载标准值为8.0kN/㎡。
数据：Lx=6000, Ly=6300。
LLL2 楼面构造。
采用20mm 厚水泥砂浆抹面，15mm 厚混合砂浆天棚抹灰。
3 屋面构造（计算柱内力用）。
三毡四油防水层，20厚水泥砂浆找平层、150厚（平均）炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。
4 梁、柱用15厚混合砂浆抹灰。
5 混凝土采用C25；主梁、次梁受力筋采用HRB335级钢筋，其他均采用HPB235级钢筋。

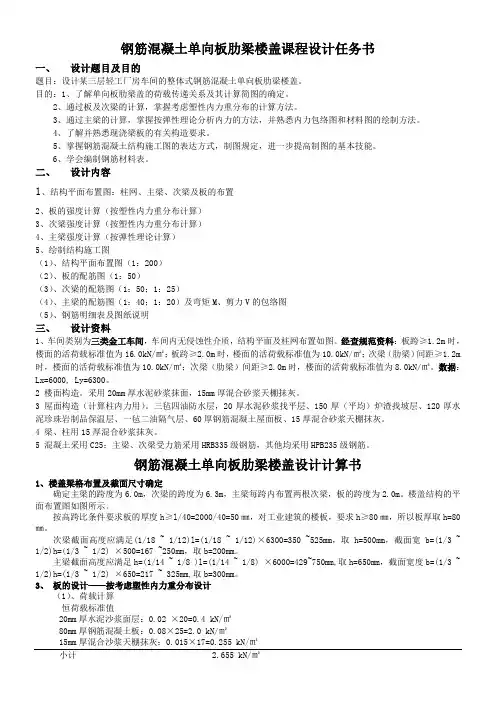

钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目：设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。
目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。
2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。
3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。
4、了解并熟悉现浇梁板的有关构造要求。
5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。
6、学会编制钢筋材料表。

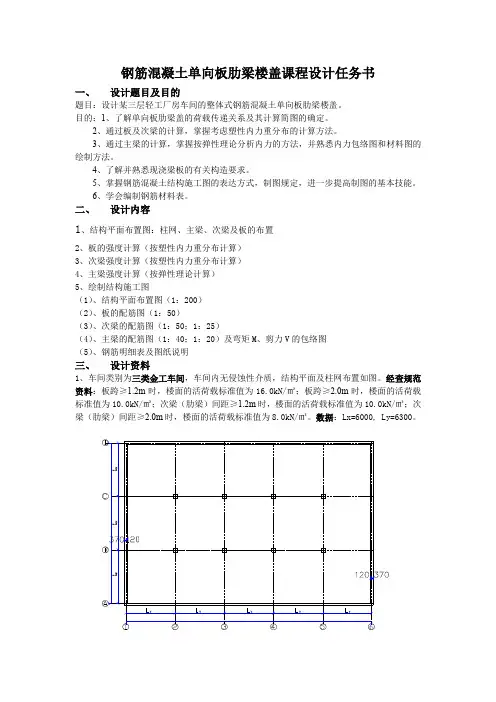

二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间，车间内无侵蚀性介质，结构平面及柱网布置如图。
经查规范资料：板跨≥1.2m时，楼面的活荷载标准值为16.0kN/㎡；板跨≥2.0m时，楼面的活荷载标准值为10.0kN/㎡；次梁（肋梁）间距≥1.2m 时，楼面的活荷载标准值为10.0kN/㎡；次梁（肋梁）间距≥2.0m时，楼面的活荷载标准值为8.0kN/㎡。
数据：Lx=6000, Ly=6300。
2 楼面构造。
采用20mm厚水泥砂浆抹面，15mm厚混合砂浆天棚抹灰。
3 屋面构造（计算柱内力用）。
三毡四油防水层，20厚水泥砂浆找平层、150厚（平均）炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。
4 梁、柱用15厚混合砂浆抹灰。
5 混凝土采用C25；主梁、次梁受力筋采用HRB335级钢筋，其他均采用HPB235级钢筋。

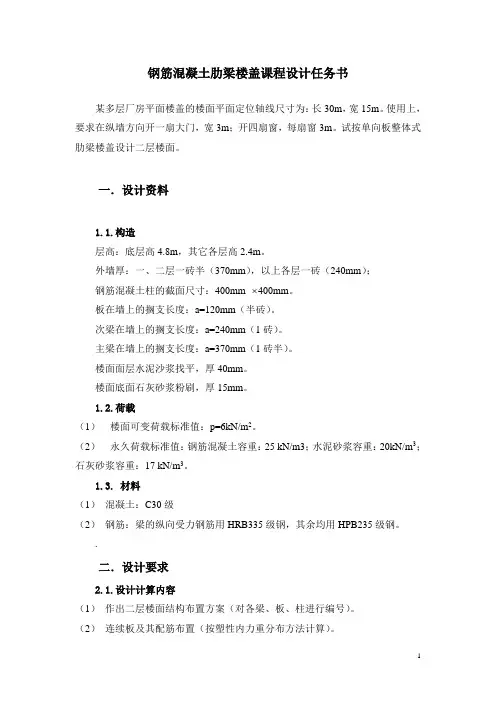

钢筋混凝土肋梁楼盖课程设计任务书某多层厂房平面楼盖的楼面平面定位轴线尺寸为：长30m，宽15m。
使用上，要求在纵墙方向开一扇大门，宽3m；开四扇窗，每扇窗3m。
试按单向板整体式肋梁楼盖设计二层楼面。
一．设计资料1.1.构造层高：底层高4.8m，其它各层高2.4m。
外墙厚：一、二层一砖半（370mm），以上各层一砖（240mm）；钢筋混凝土柱的截面尺寸：400mm 400mm。
板在墙上的搁支长度：a=120mm（半砖）。
次梁在墙上的搁支长度：a=240mm（1砖）。
主梁在墙上的搁支长度：a=370mm（1砖半）。
楼面面层水泥沙浆找平，厚40mm。
楼面底面石灰砂浆粉刷，厚15mm。
1.2.荷载（1）楼面可变荷载标准值：p=6kN/m2。
（2）永久荷载标准值：钢筋混凝土容重：25 kN/m3；水泥砂浆容重：20kN/m3；石灰砂浆容重：17 kN/m3。
1.3. 材料（1）混凝土：C30级（2）钢筋：梁的纵向受力钢筋用HRB335级钢，其余均用HPB235级钢。
.二．设计要求2.1.设计计算内容（1）作出二层楼面结构布置方案（对各梁、板、柱进行编号）。
（2）连续板及其配筋布置（按塑性内力重分布方法计算）。
（3）连续次梁及其配筋布置（按塑性内力重分布方法计算）。
（4）连续主梁及其配筋布置（按弹性内力分析方法计算，并作出弯矩和剪力包络图）。
2.2.绘图（1）楼面结构布置及楼板配筋布置图（2号图1张）。
（2）次梁施工图（草图，画在计算书上）。
（3）主梁材料图、施工图（要求分离钢筋，2号图1张）。
2单向板肋梁楼盖结构平面图34。
1、楼面活荷载：车间工业楼面活荷载标准值6.5 KN/m3。
2、楼面构造及恒载:楼面为20mm 厚水泥砂浆抹面，20kN/m2；现浇钢筋混凝土板容重25kN/m3；梁底、板底、梁侧均为15mm 厚混合砂浆抹灰粉刷,17KN/m3。
3、材料:混凝土用：C30，ft=1.43N/mm2， fc=14.3N/mm2钢 筋：主梁、次梁受力筋用HRB335或HRB400级钢筋：板中受力筋用HRB335级：其它钢筋采用HRB235级：纵向受力钢筋的混凝土保护层最小厚度，主梁、次梁为25mm ，板为15mm 。
4、板、次梁、主梁的端支座搁置长度分别为120mm 、180mm 、240mm 。
钢筋混凝土柱截面尺寸为400mm ×400mm 。
现浇钢筋混凝土单向板肋梁楼盖设计计算书一、 平面结构布置:1、确定主梁的跨度为 6.9m ,次梁的跨度为 6.6m ,主梁每跨内布置两根次梁,板的跨度为 2.3m 。
楼盖结构布置图如下:2、按高跨比条件,当h ≥140l =57.5mm 时,满足刚度要求,可不验算挠度。
对于工业建筑的楼盖板,要求 h ≥ 80mm ,取板厚 h = 80mm 。
3、次梁的截面高度应满足 h c = (118～112)L x = (367～550)mm,取h c = 400mm则b c = (13～12)h c = (133～200)mm,取b c =150mm 。
4、主梁的截面高度应该满足h z =(114～18)L y =(493～863)mm,h z =500mm,则b z =(13~12)h z =(167~250)mm,取b z =200mm 。
二、 板的设计(按塑性内力重分布计算):1、荷载计算:板的恒荷载标准值: 取 1m 宽板带计算:20mm 水泥砂浆 0.02×20=0.4kN/m80mm 钢筋混凝土板 0.08×25= 2.0kN/m15mm 板底混合砂浆 0.015×17=0.225kN/m 恒载: g k =2.625kN/m 活载: q k =6.5×1=6.5kN/m恒荷载分项系数取 1.2;因为工业建筑楼盖且楼面活荷载标准值大于4.0kN / m ,所以活荷载分项系数取 1.3。
于是板的设计值总值: g+q=1.2g k +1.3q k =11.636kN/m 2、板的计算简图:次梁截面为150mm ×400mm ,现浇板在墙上的支承长度为120mm 。
按塑性内力重分布设计,板的计算边跨:l 01=l n 1+12h =2300−75−120+802=2145≤l n 1+12a =2300-75-120+1202=2165mm, 取l 01=2145mm (a=120mm) 中跨: l 02=l n 2=2300−150=2150mm板为多跨连续板,对于跨数超过五跨的等截面连续板,其各跨受荷相同,且跨差不超过10%时,均可按五跨等跨度连续板计算。
计算简图如下图:3、内力计算及配筋:用塑性内力重分布理论计算, M =a (g +q )l 02， α 系数如下:已知b=1000mm,设a s =20mm,则h 0=h -a s =80-20=60mm ，f c =14.3N /mm 2，f t =1.43N /mm 2，f y =300N /mm 2根据各跨跨中及支座弯矩可列表计算如下: 截面 1 B2CM (kN ×m ) M 1 M B M 2 0.8M 2 M C0.8M C M =a (g +q )L 02 4.867-3.8423.3622.690 -3.362-2.690a 1f c bh 02(kN ×m )51.48a s =Ma 1f c bh 020.095 0.075 0.065 0.052 0.065 0.052x =1-1-2a s(£x b =0.550)0.1000.0780.0670.0550.0670.055g s =1-0.5z0.950 0.961 0.966 0.972 0.966 0.972 A s =Mg s f y h 0(mm 2) 284.6222.1193.4153.7193.4153.7r =A s bh(³r min =0.45f tf y=0.0021)0.00474 0.00370 0.003220.002560.003220.00256选钢筋 ○1～○2轴线 ○5～○6轴线 8@200 8@250 8@250 8@250 ○2～○6轴线 8@200 8@250 8@2508@250实际配筋○1～○2轴线 ○5～○6轴线 302mm 2 252mm 2 252mm 2 252mm 2 ○2～○6轴线 302mm 2252mm 2252mm 2252mm 2截面位置1 B2 C a1/11-1/141/16-1/16M =a (g +q )L2（kN/m ）1/11×11.636×2.1452=4.876-1/14×11.636×2.152=-5.6331/16×11.636×2.152=3.362-1/16×11.636×2.152=-3.362对周边与梁整体相连的多跨连续板的中间跨中和中间支座(第一内支座除外),可按计算所的弯矩降低 20%采用;但对边跨跨中的计算弯矩则不应折 减。
4、确定各种构造钢筋: (1)分布筋选用A 6@250。
(2)嵌入墙内的板面附加钢筋选用A 8@200，钢筋长度130mm 。
(3)垂直于主梁的板面附加钢筋选用A 8@200，伸入板内的长度，从墙边算起为350mm 。
(4)板角构造钢筋:选用A 8@200,双向配置板四角的上部，该钢筋伸入板内的长度从墙边算起为550mm 。
(5)板纵向受力钢筋的锚固长度为40mm 。
三、次梁设计(按塑性内力重分布计算): 1、次梁的支承情况:2、荷载计算:由板传来 2.655 × 2.3= 6.107kN/m 次梁肋自重 0.15×(0.4 − 0.08)× 25 = 1.2kN/m 次梁粉刷重 0.015 × (0.4− 0.08)× 2 ×17 = 0.2176k N/m 恒载: g k = 7.525k N / m活载: q k =6.5×2.3=14.95k N/m 设计值总值: g +q=1.2g k +1.3q k =28.465k N/m 3、确定计算跨度及计算简图塑性内力重分布计算时,其计算跨度: 中跨: l 02=l n 2=6600−250=6400mm边跨: l 01=l n 1+12a =6600−120−200/2+240/2=6500mm £1.025l n 1=6560mm取l 01= 6400mm (a = 180mm )因跨度相差小于10%,可按等跨连续梁计算,计算简图如下:内力计算按式M =a (g +q )l 02和V =b (g +q )l 0分别计算各跨跨中截面和各支座截面的弯矩和剪力。
截面位置 1B2 C a 1/11-1/11 1/16 -1/16M =a (g +q )l 02 (kN ×m ) 1/11×28.465×6.52=109.33-1/11×28.465×6.52=-109.331/16×28.465×6.42=72.87-1/16×28.465×6.42=-72.87截面位置A B l B r C b 0.4-0.60.50.5 V =b (g +q )l 0(kN )0.4×28.465×6.5=74.01-0.6×28.465×6.5=-111.010.5×28.465×6.4=91.060.5×28.465×6.4=91.064、正截面配筋计算(1)、次梁跨中按T 形截面计算,T 形截面的翼缘宽度¢b f ,按梁高： h c =400mm ，h 0=400-40=360mm 翼缘厚： ¢h f =80mm 判定 T 形截面类型:⎩⎨⎧⋅⋅≥⋅=-⨯⨯⨯='-''='mkN m kN m kN h h h b f M f f f c f 10.5061.764.805)280360(8022003.14)2(0 ' b f ≤ 1 3 L = 13*⨯ 6 6 0 0 = 2 2 0 0 m m ≤ s 0 + b c = 2 3 0 0 + 1 5 0 = 2 4 5 0 m m故各跨中截面属于第一类 T 形截面。
⑵、支座截面按矩形截面计算，离端第二支座B按布置两排纵向钢筋考虑，取h0 =400 −60 = 340mm ，其他中间支座按布置一排纵向钢筋考虑，取h0 = 360mm(3)、次梁正截面承载力计算见下表:截面位置 1 B 2 CM(kN×m)109.33 -109.33 72.87 -72.87a 1fc¢bfh2(或a 1fcbh2)14.3×2200×3602=4077.22×10614.3×150×3402=247.962×10614.3×2200×3602=4077.22×10614.3×200×3602=277.992×106as0.027 0.441>0.399 0.018 0.262x(£xb=0.550)0.027 0.018 0.310gs0.986 0.991 0.845A s =Mgsfyh(mm2)1026.7双筋As=1452.6As’=115.5680.9 798.5r(³0.002>rmin=0.0018)0.0171 0.0246 0.0113 0.0133选择钢筋322 双排3+122受压283 20 3 20实际配筋(mm2)1140 1671 941 941(4)、次梁斜截面承载力计算见下表:截面位置A B l B r CV(kN)74.01 111.01 91.06 91.060.25fc bh(kN)193.05>V（截面满足）V c =0.7ftbh(kN)54.05<V 54.05<V 54.05<V 54.05<V箍筋肢数、直径26 26 26 26A sv =nAsv156.6 56.6 56.6 56.6s=fyvAsvhV-Vc(mm)306.3 107.3 165.2 165.2实配箍筋间距（mm）150 150 150 150V cs =V c +f yvA ssh 0 94.76>v 94.76<V 不满足，由As b 补充，弯起12294.76>v 94.76>v5、构造配筋要求：沿全长配置封闭式箍筋，第一根箍筋距支座边 50mm 处开始布置，在简支端的支座范围内各布置一根箍筋。
