钢筋桁架模板介绍

今天给大家介绍下钢筋桁架叠合板，钢筋桁架叠合板在这里先简称叠合板。

叠板的内侧设有槽增强粘接度，连接部件由龙骨钢筋桁架焊接而成，混凝土浇筑时，它的连接部件与钢筋和混凝土融为一体，具有更加粘接牢固的效果。

模板外侧的砂磨面平整美观，不需要砂浆分离。

适用于现浇顶、现浇墙体等需要混凝土现浇成形的平面建筑结构。

板的常规尺寸：长2.44米，宽1.22米。

厚度有12 毫米和15毫米两种，规格尺寸可根据其设计图纸、甲方要求及具体施工要求等进行定制，定做的尺寸大小不超过常规尺寸。

叠合板施工时不需支模，施工方便快捷，工期短，效率高，节省人工。

其预制层在工厂制造，机械化程度高，能保证良好的养护效果。

与全预制板相比，其运输和吊装也具有良好的优势，保证了经济性和适用性。

建造阶段采用叠合板作为浇筑混凝土的模板，模板的强度和刚度由钢筋焊接在一起的桁架支撑。

钢筋桁架是在使用阶段对混凝土楼板进行配筋，以承受使用荷载。

因此，叠板不仅具有压型钢板和非组合地板施工速度快的优点，而且具有现浇地板整体刚性大、抗震性能好的优点，使用和发展前景很广阔。

该模板主要用于取代传统的铝、铁、钢、木模板，广泛应用于楼板现浇顶、地下室后浇带、地基、挡土墙、墙体等需要混凝土现浇成型的领域。

适用场所：隧道、地下通道、学校、医院、酒店、工厂、车站、图书馆、住宅、民居、商业大楼、仓库、地下停车场、桥梁结构等多种建筑现场。

本文由唐山瑞尔法叠合板公司编辑提供，未经允许禁止转载！。

常见的桁架楼承板规格
摘要：
1.桁架楼承板的概念与作用
2.常见的桁架楼承板规格
2.1 钢筋桁架楼承板规格
2.2 开口式楼承板规格
2.3 带压痕压型钢板规格
2.4 常用楼承板规格尺寸
3.楼承板施工注意事项
正文：
桁架楼承板是一种常用于建筑结构中的楼板，它具有强度高、自重轻、施工方便等优点，被广泛应用于各种建筑中。

常见的桁架楼承板规格包括钢筋桁架楼承板、开口式楼承板、带压痕压型钢板等。

其中，钢筋桁架楼承板的规格一般为上弦钢筋直径6-12mm，下弦钢筋直径6-12mm，腹杆钢筋直径4-8mm，钢筋桁架高度70-270mm。

开口式楼承板的规格一般为波高65-66mm，波矩185-240mm，有效宽度555-720mm。

带压痕压型钢板的规格则根据具体需求定制。

在施工过程中，应注意以下几点：首先，在浇灌混凝土前，需要在剪力墙与楼承板的连接部位进行适当的凿毛，并检查水电管线是否安装正确、符合规定；其次，在浇筑混凝土时，应避免对楼承板产生较大的冲击力，如有可能，应将混凝土出口位置对准钢梁，并控制混凝土浇筑高度在30cm以内；最后，
在混凝土搅拌过程中，应使用平板振动器进行搅拌，并在外墙交接部位进行振捣，同时确保楼承板表面清洁。

以上就是关于常见的桁架楼承板规格以及施工时应注意的事项的介绍。

竭诚为您提供优质文档/双击可除钢筋桁架模板td3-90篇一：钢筋桁架模板定义钢筋桁架楼承板又称钢筋桁架模板，是将楼板中主要受力钢筋在工厂内采用专用设备加工成钢筋桁架,再将钢筋桁架与镀锌钢板焊接成一体形成的组合结构体系。

在结构楼板施工阶段,该体系通过镀锌钢板代替施工模板,与结构中钢筋焊接形成的桁架结构共同承担楼板混凝土自重及施工荷载。

浇注混凝土后，形成钢筋桁架混凝土楼板，在使用阶段承受使用荷载。

钢筋桁架楼承板正视图型号与分类1.按肋高分类a.4mmb.2mm2.按板宽分类a.600mmb.576mm钢筋桁架楼承板的板宽主要受镀锌板板宽限制，目前600板宽已经成为主流3.按桁架高度分类桁架高度可从70mm-270mm,对应的楼板厚度从100mm到300mm4.按钢筋型号分类钢筋桁架的上下弦钢筋直径可从6mm-12mm,腹杆筋直径可从4mm-7mm原材选用上下弦采用成盘供应的热轧钢筋hp235、hRb400或冷轧钢筋550级腹杆采用成盘供应的hpb235、冷轧光圆钢筋550级或650级底模采用0.5mm镀锌钢板，屈服强度不低于260n/mm2，镀锌层两面总计不小于120g/m2受力特点不设临时支撑时，在混凝土结硬前，楼板的强度和刚度即钢筋桁架的强度和刚度，混凝土结硬是在钢筋桁架模板变形下进行的，所以楼板自重不会使板底混凝土产生拉力，在除楼板自重以外的永久荷载和楼面活荷载作用下，板底混凝土才产生拉力。

这样楼板开裂延迟，楼板的刚度比普通现浇混凝土楼板大。

在使用阶段，钢筋桁架上下弦钢筋与混凝土一起共同工作，此楼板与钢筋混凝土叠合式楼板具有相同的受力性能，虽然受拉钢筋应力超前，但其承载力与普通钢筋混凝土楼板相同。

产品特性1.上下两层钢筋间距、混凝土保护层厚度有保证2.减少现场钢筋绑扎量达70%左右，节约人工，加快工时3.无支撑跨度大，最大可达5.4米，节省了支模的成本与时间4.双向刚度相同，提供了便捷的双向板施工5.整体刚度强抗震效果好，建筑物净高度大篇二：钢筋桁架模板施工技术浅谈钢筋桁架模板施工技术摘要:钢筋桁架模板是将楼板中的钢筋在工厂加工成钢筋桁架，并将钢筋桁架与镀锌钢板在工厂焊接成一体的新型楼承板体系。

钢筋桁架楼承板介绍钢筋桁架楼承板是属于无支撑压型组合楼承板的一种;钢筋桁架是在后台加工场定型加工，现场施工需要先将压型板使用栓钉固定在钢梁上，再放置钢筋桁架进行绑扎,验收后浇筑混凝土.钢筋桁架楼承板钢筋桁架楼承板怎么样1、具有可靠的耐火性能：钢筋完全被混凝土包裹，耐火性能与传统现浇楼板等同.试验结果标明，楼板厚度为100mm厚（对应的钢筋桁架高度为70mm）时，耐火时限为1.68小时。

2、施工简单便利：模板重量轻，搬运、堆放及安装都非常方便，不仅节省了大量劳动力，改善了工人施工条件.3、节省电能：底模仅0。

5mm厚，现场栓钉穿透焊接耗电量大量减少，减小现场对电的需求，节省能源。

5、有利于环保。

施工完毕并达到设计强度后，底模可拆除回收利用,不仅可满足住宅钢结构楼板底面观感的需要，又有利于环保。

4、无需防腐处理：钢筋桁架模板中的底模采用镀锌钢板，具有防腐蚀功能，但此底模在楼板使用阶段不代替受拉钢筋的作用,无需防腐处理。

由于带有一定肋高的、能代替楼板底层受拉钢筋用的压型钢板楼承板在过火后,压型钢板本身的材质性能发生变化,而且防腐蚀镀层破坏，因此存在修复与防腐蚀处理等问题。

相对于此类压型钢板楼承板，钢筋桁架模板具有更优越的耐火与防腐蚀性能.以上内容就是四川安德盛建材有限公司为大家提供的内容，希望对大家有所帮助，筋桁架楼承板有多种类型，采购的时候要根据施工需求定相应的型号。

如果您有钢筋桁架楼承板的相关问题和需求，可以随时点击我们的咨询通道来进行免费咨询。

点击右侧咨询按钮也可以进行免费咨询。

四川安德盛建材有限公司是一家集钢筋桁架楼承板系列产品的研发、设计、制造、安装于一体的高新技术企业；公司位于成都蛟龙工业港双流园区，地理位置优越，交通便捷.公司总投资1000余万，占地面积50余亩，拥有标准化厂房20000平方米；公司引进国际先进机械加工设备,力求为客户提供优质、安全的钢筋桁架楼承板.公司凭借多年在钢结构业内发展的天时地利人和之优势,整合优质的人力资源队伍，实现了以核心技术、专业人才队伍引导产业发展的模式。

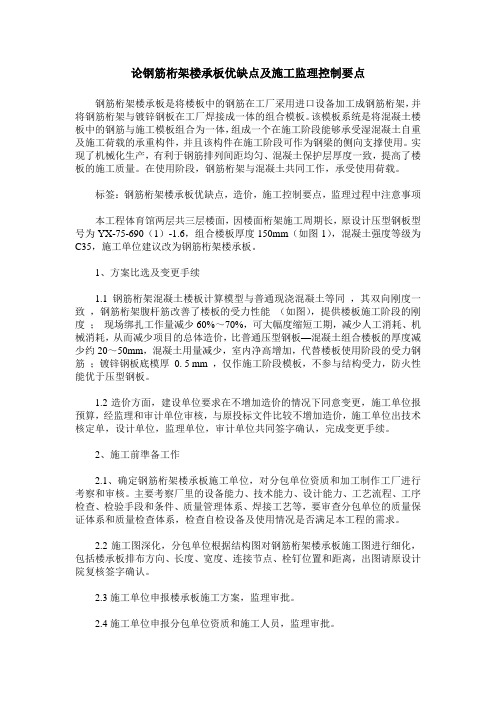

论钢筋桁架楼承板优缺点及施工监理控制要点钢筋桁架楼承板是将楼板中的钢筋在工厂采用进口设备加工成钢筋桁架，并将钢筋桁架与镀锌钢板在工厂焊接成一体的组合模板。

该模板系统是将混凝土楼板中的钢筋与施工模板组合为一体，组成一个在施工阶段能够承受湿混凝土自重及施工荷载的承重构件，并且该构件在施工阶段可作为钢梁的侧向支撑使用。

实现了机械化生产，有利于钢筋排列间距均匀、混凝土保护层厚度一致，提高了楼板的施工质量。

在使用阶段，钢筋桁架与混凝土共同工作，承受使用荷载。

标签：钢筋桁架楼承板优缺点，造价，施工控制要点，监理过程中注意事项本工程体育馆两层共三层楼面，因楼面桁架施工周期长，原设计压型钢板型号为YX-75-690（1）-1.6，组合楼板厚度150mm（如图1），混凝土强度等级为C35，施工单位建议改为钢筋桁架楼承板。

1、方案比选及变更手续1.1钢筋桁架混凝土楼板计算模型与普通现浇混凝土等同，其双向刚度一致，钢筋桁架腹杆筋改善了楼板的受力性能（如图），提供楼板施工阶段的刚度；现场绑扎工作量减少60%～70%，可大幅度缩短工期，减少人工消耗、机械消耗，从而减少项目的总体造价，比普通压型钢板—混凝土组合楼板的厚度减少约20～50mm，混凝土用量减少，室内净高增加，代替楼板使用阶段的受力钢筋；镀锌钢板底模厚0. 5 mm ，仅作施工阶段模板，不参与结构受力，防火性能优于压型钢板。

1.2造价方面，建设单位要求在不增加造价的情况下同意变更，施工单位报预算，经监理和审计单位审核，与原投标文件比较不增加造价，施工单位出技术核定单，设计单位，监理单位，审计单位共同签字确认，完成变更手续。

2、施工前準备工作2.1、确定钢筋桁架楼承板施工单位，对分包单位资质和加工制作工厂进行考察和审核。

主要考察厂里的设备能力、技术能力、设计能力、工艺流程、工序检查、检验手段和条件、质量管理体系、焊接工艺等，要审查分包单位的质量保证体系和质量检查体系，检查自检设备及使用情况是否满足本工程的需求。

钢筋桁架模板施工技术钢筋桁架模板施工技术是一种应用于建筑结构中的重要施工技术，其主要用于框架结构的搭建和混凝土浇筑。

这种施工技术结合了钢筋、模板和桁架的应用，可以提高建筑结构的强度和稳定性，同时也能够提高施工效率和质量。

钢筋桁架模板施工技术的具体步骤如下：1. 设计方案和准备工作在施工之前，需要制定详细的设计方案，并进行必要的测量和计算工作。

同时，还需要准备施工所需的材料和设备，包括钢筋、模板和桁架等。

2.框架结构的搭建首先，根据设计方案和施工图纸，在基础上设置支撑点，并安装桁架支撑系统。

桁架支撑系统可以保证整个施工过程中的安全和稳定性。

3. 钢筋的布置在桁架系统搭建完成后，开始进行钢筋的布置工作。

根据设计要求，在桁架上固定钢筋，并按照规定的间距和排列方式进行布置。

4. 模板的安装在钢筋布置完成后，开始进行模板的安装工作。

模板需要根据设计方案正确安装，并保证平整和牢固。

模板的安装质量直接影响到混凝土浇筑的效果和施工质量。

5. 混凝土浇筑当钢筋和模板安装完成后，开始进行混凝土的浇筑工作。

混凝土应根据设计要求配制，在浇筑过程中要注意控制浇注高度和浇注速度，以确保浇筑质量。

6. 混凝土的养护混凝土浇筑完成后，需要进行一段时间的养护工作。

养护的目的是保证混凝土的强度和稳定性，防止出现裂缝和变形等问题。

以上就是钢筋桁架模板施工技术的基本步骤。

除了以上步骤之外，还需要注意施工中的安全措施和质量控制。

例如，施工人员要正确穿戴安全装备，遵守相关操作规程；质量控制人员要对钢筋、模板和混凝土等进行检查和验收，确保施工质量符合要求。

钢筋桁架模板施工技术具有一定的优势和特点。

首先，由于采用钢筋桁架搭建系统，可以提高结构的强度和稳定性。

其次，模板的使用可以保证混凝土浇筑的平整和牢固，从而提高建筑物的整体质量。

此外，钢筋桁架模板施工技术还具有施工效率高、可重复利用等优点。

钢筋桁架模板施工技术在建筑行业中得到了广泛的应用。

它不仅适用于框架结构的施工，还适用于其他一些需要加固、支撑或模板的施工工程。

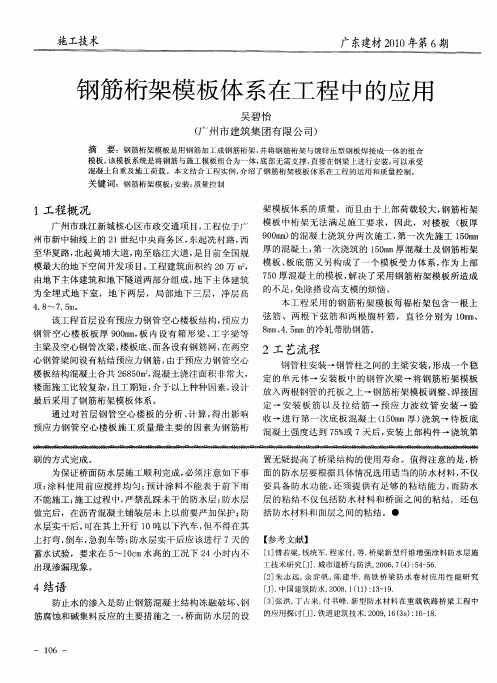

钢结构构件工厂产业化生产大大缩短了工程工期。

多高层钢结构的迅猛发展对工程工期提出了更高的要求，而楼板的施工方法是影响工期的重要因素。

钢筋桁架模板是将楼板中钢筋在工厂加工成钢筋桁架，并将钢筋桁架与底模连接成一体的组合模板。

施工阶段，能够承受混凝土自重及施工荷载；使用阶段，钢筋桁架与混凝土协同工作，承受使用荷载。

概况钢筋桁架模板是将楼板中钢筋在工厂加工成钢筋桁架，并将钢筋桁架与底模连接成一体的组合模板。

根据底部模板的不同，钢筋桁架模板可分为A、B两种类型。

A 型钢筋桁架模板是将钢筋桁架与镀锌钢板在工厂焊接成一体，然后运输到施工现场安装；B 型钢筋桁架模板则是将钢筋桁架与竹胶板等模板在施工现场组装后起吊安装。

钢筋桁架楼承板组成示意图A 型钢筋桁架模板横剖面图A 型钢筋桁架模板纵剖面图B型钢筋桁架模板横剖面图B 型钢筋桁架模板纵剖面图受力特点普通现浇钢筋混凝土楼板，施工阶段因下部支模故基本没有挠度，待混凝土达到一定强度后拆模，在自重作用下，楼板下挠，板底混凝土产生拉力、甚至出现裂缝。

而钢筋桁架模板根据是否设临时支撑分为两种情况：1. 设临时支撑时，与普通现浇混凝土楼板基本相同。

2. 不设临时支撑时，在混凝土结硬前，楼板强度和刚度即钢筋桁架的强度和刚度，钢筋桁架模板自重、混凝土重量及施工荷载全由钢筋桁架承受。

混凝土结硬是在钢筋桁架模板变形下进行的，所以楼板自重不会使板底混凝土产生拉力，在除楼板自重以外的永久荷载及楼面活荷载作用下，板底混凝土才产生拉力。

这样，楼板开裂延迟，楼板的刚度比普通现浇混凝土楼板大。

在使用阶段，钢筋桁架上下弦钢筋与混凝土一起共同工作，此楼板与钢筋混凝土叠合式楼板具有相同的受力性能，虽然受拉钢筋应力超前，但其承载力与普通钢筋混凝土楼板相同。

采用压型钢板做底模时，钢板仅0.5mm 厚，计算楼板承载力及挠度时不考虑其作用，故底部无需做防火处理。

但在正常使用情况下，钢板的存在改善了楼板下部混凝土的受力性能，增加了楼板的刚度。

钢筋桁架楼承板、压型钢板产品知识北京多维联合集团香河建材有限公司2015年5月一、产品基础知识1．钢筋桁架楼承板的产品型号如：TDM3-90 表示：M型桁架板，桁架高度90mm，上下弦钢筋组合代号为3，上弦钢筋10mm，下弦钢筋8mm。

说明：钢筋桁架高度为上弦钢筋的上缘点到下弦钢筋的下缘点的垂直距离。

2．钢筋桁架楼承板的组成，及各部分所起的作用钢筋桁架楼承板由钢筋桁架、压型钢板底模两部分组成。

钢筋桁架在施工阶段起到提供支撑刚度的作用，在使用阶段作为楼板中的受力钢筋；压型钢板在施工阶段、使用阶段皆作为楼板永久性模板的作用。

产品构成：上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋产品示意图：M型板型肋节点图3．可拆底模钢筋桁架楼承板的组成产品构成：上弦钢筋、下弦钢筋、腹杆钢筋、复塑模板、支座钢筋、扣件、自攻钉4．钢筋桁架楼承板的具体尺寸参数5．桁架钢筋和底模的材质及其强度、延伸率分别是多少。

桁架上下弦钢筋可选用热轧带肋三级盘螺钢筋HRB400、冷轧带肋550级钢筋，腹杆钢筋采用冷轧带肋550级或650级钢筋。

强度和延伸率列表如下：底模材料底模通常采用镀锌压型钢板为厚度0.5㎜（采用冷轧钢板时最小厚度0.4）；底模钢板镀锌量为120g/㎡，底模钢板牌号为S250，抗拉强度设计值为205N/mm2。
