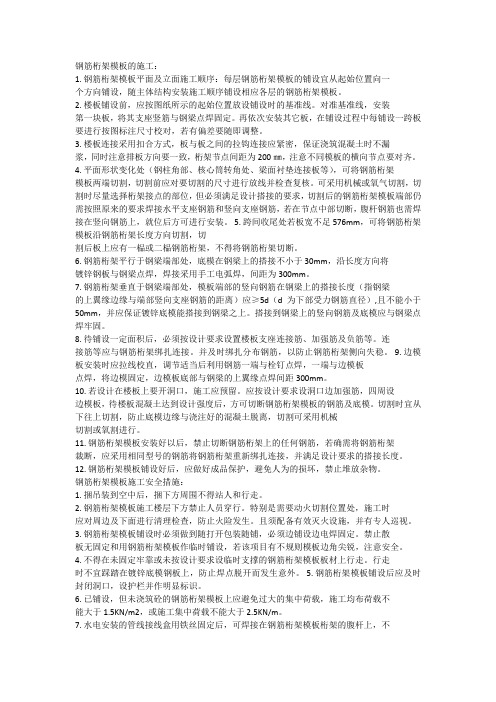

钢筋桁架模板的施工：1.钢筋桁架模板平面及立面施工顺序：每层钢筋桁架模板的铺设宜从起始位置向一个方向铺设，随主体结构安装施工顺序铺设相应各层的钢筋桁架模板。
2.楼板铺设前，应按图纸所示的起始位置放设铺设时的基准线。
对准基准线，安装第一块板，将其支座竖筋与钢梁点焊固定。
再依次安装其它板，在铺设过程中每铺设一跨板要进行按图标注尺寸校对，若有偏差要随即调整。
3.楼板连接采用扣合方式，板与板之间的拉钩连接应紧密，保证浇筑混凝土时不漏浆，同时注意排板方向要一致，桁架节点间距为200㎜，注意不同模板的横向节点要对齐。
4.平面形状变化处（钢柱角部、核心筒转角处、梁面衬垫连接板等），可将钢筋桁架模板两端切割，切割前应对要切割的尺寸进行放线并检查复核。
可采用机械或氧气切割，切割时尽量选择桁架接点的部位，但必须满足设计搭接的要求，切割后的钢筋桁架模板端部仍需按照原来的要求焊接水平支座钢筋和竖向支座钢筋，若在节点中部切断，腹杆钢筋也需焊接在竖向钢筋上，就位后方可进行安装。
5.跨间收尾处若板宽不足576mm，可将钢筋桁架模板沿钢筋桁架长度方向切割，切割后板上应有一榀或二榀钢筋桁架，不得将钢筋桁架切断。
6.钢筋桁架平行于钢梁端部处，底模在钢梁上的搭接不小于30mm，沿长度方向将镀锌钢板与钢梁点焊，焊接采用手工电弧焊，间距为300mm。
7.钢筋桁架垂直于钢梁端部处，模板端部的竖向钢筋在钢梁上的搭接长度（指钢梁的上翼缘边缘与端部竖向支座钢筋的距离）应≥5d（d为下部受力钢筋直径）,且不能小于50mm，并应保证镀锌底模能搭接到钢梁之上。
搭接到钢梁上的竖向钢筋及底模应与钢梁点焊牢固。
8.待铺设一定面积后，必须按设计要求设置楼板支座连接筋、加强筋及负筋等。
连接筋等应与钢筋桁架绑扎连接。
并及时绑扎分布钢筋，以防止钢筋桁架侧向失稳。
9.边模板安装时应拉线校直，调节适当后利用钢筋一端与栓钉点焊，一端与边模板点焊，将边模固定，边模板底部与钢梁的上翼缘点焊间距300mm。
钢筋桁架模板施工方案钢筋桁架模板施工方案一、项目概况本项目是钢筋桁架模板施工，主要包括桁架柱、桁架梁、桁架墙板等施工内容。
二、施工准备1.安全准备：制定安全施工方案，进行安全教育培训。
2.材料准备：准备钢筋、模板、鹅卵石、砂浆等施工材料，确保质量合格。
3.施工机械准备：准备吊篮、施工电梯等机械设备。
4.人员准备：安排合格施工人员及其资质证明。
5.场地准备：组织好施工场地，并对施工场地进行清理、平整。
三、施工流程1.桁架柱施工：（1）确定柱的位置和尺寸，根据设计要求进行对齐。
（2）依据柱的尺寸，在地板上标出柱的位置和孔位。
（3）钻孔：按照标注的位置和尺寸，在地板上进行钻孔，保证孔位准确。
（4）设置模板：在孔位上设置合适的模板，并用螺栓固定。
（5）搭设钢筋：根据设计要求和构造图纸，在模板上正确搭设钢筋。
（6）浇筑混凝土：在搭设好的钢筋模板内进行混凝土浇筑。
（7）养护：保持施工现场湿润，定期对浇筑的混凝土进行养护。
2.桁架梁施工：（1）确定梁的位置和尺寸，根据设计要求进行对齐。
（2）依据梁的尺寸，在柱上标出梁的位置和孔位。
（3）钻孔：按照标注的位置和尺寸，在柱上进行钻孔，保证孔位准确。
（4）设置模板：在孔位上设置合适的模板，并用螺栓固定。
（5）搭设钢筋：根据设计要求和构造图纸，在模板上正确搭设钢筋。
（6）浇筑混凝土：在搭设好的钢筋模板内进行混凝土浇筑。
（7）养护：保持施工现场湿润，定期对浇筑的混凝土进行养护。
3.桁架墙板施工：（1）确定墙板的位置和尺寸，根据设计要求进行对齐。
（2）依据墙板的尺寸，在柱上标出墙板的位置和孔位。
（3）钻孔：按照标注的位置和尺寸，在柱上进行钻孔，保证孔位准确。
（4）设置模板：在孔位上设置合适的模板，并用螺栓固定。
（5）搭设钢筋：根据设计要求和构造图纸，在模板上正确搭设钢筋。
（6）浇筑混凝土：在搭设好的钢筋模板内进行混凝土浇筑。
（7）养护：保持施工现场湿润，定期对浇筑的混凝土进行养护。
钢筋桁架模板的施工：1.钢筋桁架模板平面及立面施工顺序：每层钢筋桁架模板的铺设宜从起始位置向一个方向铺设，随主体结构安装施工顺序铺设相应各层的钢筋桁架模板。
2.楼板铺设前，应按图纸所示的起始位置放设铺设时的基准线。
对准基准线，安装第一块板，将其支座竖筋与钢梁点焊固定。
再依次安装其它板，在铺设过程中每铺设一跨板要进行按图标注尺寸校对，若有偏差要随即调整。
3.楼板连接采用扣合方式，板与板之间的拉钩连接应紧密，保证浇筑混凝土时不漏浆，同时注意排板方向要一致，桁架节点间距为200㎜，注意不同模板的横向节点要对齐。
4.平面形状变化处（钢柱角部、核心筒转角处、梁面衬垫连接板等），可将钢筋桁架模板两端切割，切割前应对要切割的尺寸进行放线并检查复核。
可采用机械或氧气切割，切割时尽量选择桁架接点的部位，但必须满足设计搭接的要求，切割后的钢筋桁架模板端部仍需按照原来的要求焊接水平支座钢筋和竖向支座钢筋，若在节点中部切断，腹杆钢筋也需焊接在竖向钢筋上，就位后方可进行安装。
5.跨间收尾处若板宽不足576mm，可将钢筋桁架模板沿钢筋桁架长度方向切割，切割后板上应有一榀或二榀钢筋桁架，不得将钢筋桁架切断。
6.钢筋桁架平行于钢梁端部处，底模在钢梁上的搭接不小于30mm，沿长度方向将镀锌钢板与钢梁点焊，焊接采用手工电弧焊，间距为300mm。
7.钢筋桁架垂直于钢梁端部处，模板端部的竖向钢筋在钢梁上的搭接长度（指钢梁的上翼缘边缘与端部竖向支座钢筋的距离）应≥5d（d为下部受力钢筋直径）,且不能小于50mm，并应保证镀锌底模能搭接到钢梁之上。
搭接到钢梁上的竖向钢筋及底模应与钢梁点焊牢固。
8.待铺设一定面积后，必须按设计要求设置楼板支座连接筋、加强筋及负筋等。
连接筋等应与钢筋桁架绑扎连接。
并及时绑扎分布钢筋，以防止钢筋桁架侧向失稳。
9.边模板安装时应拉线校直，调节适当后利用钢筋一端与栓钉点焊，一端与边模板点焊，将边模固定，边模板底部与钢梁的上翼缘点焊间距300mm。
钢桁梁施工作业指导书1.适用范围适用于xx铁路桥梁工程钢桁梁施工。
2.作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规程和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，并考试合格。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
准备生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活及办公需要。
3.技术要求3.1施工图准备充分理解设计图纸，及时与设计部门联系沟通，进行设计图工艺性审查，加深领会设计意图，在贯彻制造方案的基础上采用计算机绘制施工图，对难以确定的零部件，通过计算机放样确定。
3.2工艺试验准备做好焊接工艺评定试验，首次试拼装工艺检验，还有涂装工艺性试验, 根据图纸要求对各种典型焊接接头进行焊接工艺评定试验，以确定焊接方法、焊接设备、焊接材料、焊接参数、坡口形状及尺寸等。
试验使用的母材要和产品相符合，且其化学成份C、S、P含量尽量选用偏上限者。
试验焊缝在强度、塑性等方面不低于母材标准，低温冲击韧性满足设计要求。
焊接工艺评定分类项目如下：3.2.1采用埋弧自动焊，按照钢板的不同厚度范围进行钢板的对接工艺评定试验，确定厂内钢板对接的焊接工艺参数、焊接坡口形式和焊接材料。
3.2.2采用埋弧自动焊，按照钢板的不同厚度范围和焊角大小，对工字梁的T型焊缝及盖、腹板与加劲肋的T型焊缝进行角的焊接工艺评定试验，确定工字梁的T型焊缝及盖、腹板与加劲肋的T型角焊缝的焊接工艺参数和焊接材料。
3.2.3采用埋弧自动焊，按照钢板的不同厚度范围和要求的熔深大小，对箱型盖、腹板的棱角焊缝进行焊接工艺评定试验，确定箱型盖、腹板棱角焊缝的焊接工艺参数、焊接坡口形式和焊接材料。
3.2.4分别手工电弧焊和CO2气体保护焊，按照钢板的不同厚度范围和焊接位置进行节点T型熔透焊缝的焊接工艺评定试验，确定节点T型熔透焊缝的焊接方法、焊接工艺参数、焊接坡口形式和焊接材料。
钢筋桁架模板的施工：1. 钢筋桁架模板平面及立面施工顺序：每层钢筋桁架模板的铺设宜从起始位置向一个方向铺设，随主体结构安装施工顺序铺设相应各层的钢筋桁架模板。
2. 楼板铺设前，应按图纸所示的起始位置放设铺设时的基准线。
对准基准线，安装第一块板，将其支座竖筋与钢梁点焊固定。
再依次安装其它板，在铺设过程中每铺设一跨板要进行按图标注尺寸校对，若有偏差要随即调整。
3. 楼板连接采用扣合方式，板与板之间的拉钩连接应紧密，保证浇筑混凝土时不漏浆，同时注意排板方向要一致，桁架节点间距为200㎜，注意不同模板的横向节点要对齐。
4. 平面形状变化处（钢柱角部、核心筒转角处、梁面衬垫连接板等），可将钢筋桁架模板两端切割，切割前应对要切割的尺寸进行放线并检查复核。
可采用机械或氧气切割，切割时尽量选择桁架接点的部位，但必须满足设计搭接的要求，切割后的钢筋桁架模板端部仍需按照原来的要求焊接水平支座钢筋和竖向支座钢筋，若在节点中部切断，腹杆钢筋也需焊接在竖向钢筋上，就位后方可进行安装。
5. 跨间收尾处若板宽不足576mm，可将钢筋桁架模板沿钢筋桁架长度方向切割，切割后板上应有一榀或二榀钢筋桁架，不得将钢筋桁架切断。
6. 钢筋桁架平行于钢梁端部处，底模在钢梁上的搭接不小于30mm，沿长度方向将镀锌钢板与钢梁点焊，焊接采用手工电弧焊，间距为300mm。
7. 钢筋桁架垂直于钢梁端部处，模板端部的竖向钢筋在钢梁上的搭接长度（指钢梁的上翼缘边缘与端部竖向支座钢筋的距离）应≥5d（d为下部受力钢筋直径）,且不能小于50mm，并应保证镀锌底模能搭接到钢梁之上。
搭接到钢梁上的竖向钢筋及底模应与钢梁点焊牢固。
8. 待铺设一定面积后，必须按设计要求设置楼板支座连接筋、加强筋及负筋等。
连接筋等应与钢筋桁架绑扎连接。
并及时绑扎分布钢筋，以防止钢筋桁架侧向失稳。
9. 边模板安装时应拉线校直，调节适当后利用钢筋一端与栓钉点焊，一端与边模板点焊，将边模固定，边模板底部与钢梁的上翼缘点焊间距300mm。
1一般规定1.1.1本手册适用于钢筋桁架混凝土楼板的施工。
1.1.2本手册未作规定者，应符合现行国家标准《钢结构工程施工质量验收规范》GB50205，《混凝土结构工程施工质量验收规范》GB50204，《圆柱头焊钉》GB 10433；以及企业标准《钢筋桁架模板》Q/HDB01-2006，《钢筋桁架模板设计手册》Q/HDB02-2006，《钢筋桁架模板技术规定》Q/HDB03-2006的规定。
2施工计划及管理2.1基本规定2.2.1钢筋桁架模板及其楼板施工，必须根据施工组织设计进行。
2.2.2施工组织设计须根据设计文件和施工图的要求编制。
其内容主要包括：工程概况，材料管理，技术管理，质量管理，安全管理，工程进度等。
2.2工程计划2.2.1为了有效地管理工程进度，针对具体工程，需拟订包括：钢筋桁架模板搬入、起吊、安装，附加钢筋工程，管线敷设，栓钉焊接，边模板安装，混凝土浇注在内的工程计划。
2.2.2拟订工程表时，应充分考虑施工顺序，先拟定宏观工程图，再拟订每个阶段细部工程图。
2.2.3施工顺序混凝土浇注验 收边模板安装钢筋桁架模板安装起吊及临时设置搬入钢筋桁架模板拟订施工计划起吊前的准备、支撑件的安装、钢梁上划出基准线、准备起吊零部件、采取安全措施；不允许混凝土堆积过高检查安装是否符合施工图的要求检查钢筋长度及排列间距检验栓钉焊接质量检查边模板的施工质量检查模板与剪力墙的连接检查临时支撑情况设置洞口边模板设置四周边模板根据布置图安装校正受损板边缘对准基准线，安装第一块板依次安装其它板板与板之间拉钩连接应紧密利用非标准板收尾板支座竖筋与钢梁点焊板长度方向在钢梁上点焊设置临时支撑穿板底钢筋检查是否有漏浆部位，采取措施回收包装材料起吊设备、搬入路线、产品检验、露天存放；工程概况、材料管理、技术管理、质量管理、安全管理、工程进度；附加钢筋工程及管线敷设敷设管线设置连接钢筋设置附加负筋设置柱边、洞边附加钢筋设置分布钢筋栓钉焊接瓷环烘焙、栓钉焊接2.3人员安排及施工安全2.3.1安装时，需要以下人员：起重机操作员、吊钩联结员、信号手、安装工等。
钢筋桁架楼承板安装指导手册背景介绍钢筋桁架楼承板是楼房结构中必不可少的一部分，主要作用是承载楼板荷载，轻质钢骨架楼房中使用的承板通常是彩板或EPS墙板，在安装时需要特别注意。
材料准备在进行钢筋桁架楼承板的安装前，需要准备好以下材料：•承板•螺丝•膨胀管•手电钻•手动螺丝刀•桁架支撑架•手工工具（扳手、钳子、锤子、手电筒等）安装步骤第一步：准备工作在钢结构构件上打出承板钻孔位置，在钻孔位置打洞用于埋设膨胀管，再埋设好膨胀管。
第二步：将承板加工成需要的尺寸根据钢筋桁架楼房的设计图，将承板加工成相应的尺寸，确保承板与桁架贴合度良好。
第三步：承板吊装将承板吊装到位，根据设计要求，将承板和桁架进行严密的安装，确保承板和桁架完全吻合。
第四步：打螺丝利用手动螺丝刀将螺丝拧紧，连接承板与桁架，保持连接面紧密。
在固定装置处，要求每个螺栓位置均应安装膨胀管，以增加钻孔的韧性。
第五步：验收在完成钢筋桁架楼承板的安装后，进行验收，确认各项工作符合相关标准和设计要求。
注意事项•工人施工前需要配备好安全帽，手套和护目镜等安全装备。
•施工前需要明确施工现场的安全措施和具体计划，确保安全和准确性。
•确保承板与桁架的尺寸水平度符合设计规定。
•完成每个螺栓位置的膨胀管安装，以增加钻孔的韧性。
•在安装过程中，注意螺丝固定点的压紧度。
•在验收过程中，如果发现问题，需要及时进行整改，确保钢筋桁架楼承板的安装质量。
钢筋桁架楼承板的安装是钢结构建筑中非常关键的一步，安装的质量对于建筑的安全性和稳定性具有决定性的影响。
在安装前，需要准备好相应的材料和工具，按照相关要求进行安装和验收。
在安装过程中，需要正确操作并注意安全措施，在安装完成后进行验收，确保钢筋桁架楼承板的安装质量和安全性。
钢筋桁架模板的施工：1.钢筋桁架模板平面及立面施工顺序：每层钢筋桁架模板的铺设宜从起始位置向一个方向铺设，随主体结构安装施工顺序铺设相应各层的钢筋桁架模板。
2.楼板铺设前，应按图纸所示的起始位置放设铺设时的基准线。
对准基准线，安装第一块板，将其支座竖筋与钢梁点焊固定。
再依次安装其它板，在铺设过程中每铺设一跨板要进行按图标注尺寸校对，若有偏差要随即调整。
3.楼板连接采用扣合方式，板与板之间的拉钩连接应紧密，保证浇筑混凝土时不漏浆，同时注意排板方向要一致，桁架节点间距为200㎜，注意不同模板的横向节点要对齐。
4.平面形状变化处（钢柱角部、核心筒转角处、梁面衬垫连接板等），可将钢筋桁架模板两端切割，切割前应对要切割的尺寸进行放线并检查复核。
可采用机械或氧气切割，切割时尽量选择桁架接点的部位，但必须满足设计搭接的要求，切割后的钢筋桁架模板端部仍需按照原来的要求焊接水平支座钢筋和竖向支座钢筋，若在节点中部切断，腹杆钢筋也需焊接在竖向钢筋上，就位后方可进行安装。
5.跨间收尾处若板宽不足576mm，可将钢筋桁架模板沿钢筋桁架长度方向切割，切割后板上应有一榀或二榀钢筋桁架，不得将钢筋桁架切断。
6.钢筋桁架平行于钢梁端部处，底模在钢梁上的搭接不小于30mm，沿长度方向将镀锌钢板与钢梁点焊，焊接采用手工电弧焊，间距为300mm。
7.钢筋桁架垂直于钢梁端部处，模板端部的竖向钢筋在钢梁上的搭接长度（指钢梁的上翼缘边缘与端部竖向支座钢筋的距离）应≥5d（d为下部受力钢筋直径）,且不能小于50mm，并应保证镀锌底模能搭接到钢梁之上。
搭接到钢梁上的竖向钢筋及底模应与钢梁点焊牢固。
8.待铺设一定面积后，必须按设计要求设置楼板支座连接筋、加强筋及负筋等。
连接筋等应与钢筋桁架绑扎连接。
并及时绑扎分布钢筋，以防止钢筋桁架侧向失稳。
9.边模板安装时应拉线校直，调节适当后利用钢筋一端与栓钉点焊，一端与边模板点焊，将边模固定，边模板底部与钢梁的上翼缘点焊间距300mm。
钢筋桁架模板的施工：1.钢筋桁架模板平面及立面施工顺序：每层钢筋桁架模板的铺设宜从起始位置向一个方向铺设，随主体结构安装施工顺序铺设相应各层的钢筋桁架模板。
2.楼板铺设前，应按图纸所示的起始位置放设铺设时的基准线。
对准基准线，安装第一块板，将其支座竖筋与钢梁点焊固定。
再依次安装其它板，在铺设过程中每铺设一跨板要进行按图标注尺寸校对，若有偏差要随即调整。
3.楼板连接采用扣合方式，板与板之间的拉钩连接应紧密，保证浇筑混凝土时不漏浆，同时注意排板方向要一致，桁架节点间距为200㎜，注意不同模板的横向节点要对齐。
4.平面形状变化处（钢柱角部、核心筒转角处、梁面衬垫连接板等），可将钢筋桁架模板两端切割，切割前应对要切割的尺寸进行放线并检查复核。
可采用机械或氧气切割，切割时尽量选择桁架接点的部位，但必须满足设计搭接的要求，切割后的钢筋桁架模板端部仍需按照原来的要求焊接水平支座钢筋和竖向支座钢筋，若在节点中部切断，腹杆钢筋也需焊接在竖向钢筋上，就位后方可进行安装。
5.跨间收尾处若板宽不足576mm，可将钢筋桁架模板沿钢筋桁架长度方向切割，切割后板上应有一榀或二榀钢筋桁架，不得将钢筋桁架切断。
6.钢筋桁架平行于钢梁端部处，底模在钢梁上的搭接不小于30mm，沿长度方向将镀锌钢板与钢梁点焊，焊接采用手工电弧焊，间距为300mm。
7.钢筋桁架垂直于钢梁端部处，模板端部的竖向钢筋在钢梁上的搭接长度（指钢梁的上翼缘边缘与端部竖向支座钢筋的距离）应≥5d（d为下部受力钢筋直径）,且不能小于50mm，并应保证镀锌底模能搭接到钢梁之上。
搭接到钢梁上的竖向钢筋及底模应与钢梁点焊牢固。
8.待铺设一定面积后，必须按设计要求设置楼板支座连接筋、加强筋及负筋等。
连接筋等应与钢筋桁架绑扎连接。
并及时绑扎分布钢筋，以防止钢筋桁架侧向失稳。
9.边模板安装时应拉线校直，调节适当后利用钢筋一端与栓钉点焊，一端与边模板点焊，将边模固定，边模板底部与钢梁的上翼缘点焊间距300mm。
桁架安装作业指导书1.1安装前准备（1）检查各节点、杆件、连接件或焊接材料的原材料质量保证书和试验报告，复验小拼单元质量合格证书；并确保数量、质量准确无误；（2）对施工预埋件的位置和标高、桁架的定位轴线和标高进行复核检查，确保在有支承条件的点、位上，各点的预埋件及支承符合平面轴线、高度坐标、平整度等方面的设计要求；测量工作开始前，先要核对钢尺。
土建单位、构件制造厂和安装单位三方必须使用经同一标准核对过的钢尺，并规定钢尺的拉力。
经纬仪、水平仪和其他测量工具都必须核对准确。
（3）桁架及其零部件的装卸、运输和堆存均不得损坏构件，并应把构件放置在垫木上，已变形的构件应予以矫正, 并重新检验。
（4）桁架的施工图与实物桁架的复核工作，检查有否差错；（5）桁架安装使用脚手架及施工平台操作时，脚手架及施工平台要能够满足安装面积及使用荷载的要求，且安全可靠。
（6）放出桁架安装位置线及辅助线，精确到0.5mm,用色泽鲜艳、牢固的颜色标在永久性的钢筋混凝土结构上。
1.2桁架安装1.2.1主桁梁安装：在复测其单件几何尺寸后应严格控制其长度、拱度、侧向弯曲等，吊装时吊点选择要合理。
吊装时绳扣要选择适当，使主桁梁起吊后两端的高差基本与设计高差相同，以便安装就位。
1.2.2主桁梁安装，第一棍主桁梁安装就位固定后要用揽风绳分两个方向每方向两点对称拉住，吊车再回钩。
安装第二段第三段主桁架，用同样方法把主桁梁用揽风绳拉住。
123 •屋而次桁梁吊装时把安全绳等安全设施同时就位。
次桁梁吊装时用两台50t吊车对称安装，第一棍次桁梁安装就位固定后要用揽风绳分两个方向每方向两点对称拉住，吊车再回钩。
安装第二棍次桁梁用同样办法把梁固定。
1.2.4结构安装形成的第一个结构单元，是以后单元结构安装的基础，故应提高其安装质量标准及精度，有效地起到控制整体屋面结构安装精度的作用。
1.2.5屋面次桁梁在安装过程中，屋面次桁梁与主桁梁连接要首先定位，再进行主次焊接，最后安装系杆及標条1.2.6平面次桁梁水平支撑、標条的安装要求认真连接和紧固，支撑安装应在架两侧对称进行并要自由对位、避免造成主次桁架垂直度超差。
钢筋桁架楼承板安装工程施工指导手册北京多维联合集团香河建材有限公司二0一一年四月九日前言目前，多高层钢结构的迅猛发展对工程工期、质量提出了更高的要求，而楼板的施工方法往往是影响工期的重要因素。
多高层钢结构建筑楼板一般采用带一定肋高的压型钢板组合楼板，这种楼板有使建筑物净高减小、楼板下表面不平整、钢筋绑扎繁琐、钢筋间距及混凝土保护层厚度不好控制等缺点。
本公司生产的钢筋桁架楼承板可以充分发挥钢结构施工周期短的优势，更好的确保楼板施工的质量。
钢筋桁架楼承板是将楼板中钢筋在工厂加工成钢筋桁架，并将钢筋桁架与底模连接成一体的组合模板。
施工阶段，能够承受混凝土自重及施工荷载；使用阶段，钢筋桁架与混凝土协同工作，承受使用荷载。
该产品力学模型简单、直观，生产自动化程度高。
钢筋桁架楼承板减少现场钢筋绑扎工作量70%左右，上下两层钢筋间距及混凝土保护层厚度能得到保证，钢筋排列均匀，为提高楼板施工质量创造了条件。
当浇筑混凝土形成楼板后，具有现浇板整体刚度大、抗震性能好的优点。
这种楼板与压型钢板组合楼板相比，综合经济效益好。
为了规范此产品的应用，给客户提出更好的指导性建议，本公司在《钢筋桁架楼承板企业标准》的基础上，编写此产品施工手册。
目录一、钢筋桁架楼承板施工依据的国家规范、行业标准及施工图 (4)二、施工准备工作 (4)三、施工组织管理网络 (5)四、钢筋桁架楼承板搬入现场和存放 (6)五、钢筋桁架楼承板施工 (8)六、钢筋桁架楼承板施工的质量控制要点 (17)七、安全生产及文明施工措施 (17)一、钢筋桁架楼承板施工依据的国家规范、行业标准及施工图1.1 《钢结构工程施工质量验收规范》GB50205-20011.2 《混凝土结构工程施工质量验收规范》GB50204-20011.3 《钢筋桁架楼承板企业标准》1.4 《钢筋桁架楼承板施工手册》1.5 设计院提供的施工蓝图二、施工准备工作2.1 技术准备2.1.1熟悉施工图，了解设计意图及参照的施工规范和技术标准。
2.1.2对所有钢筋桁架模板操作工人进行技术交底和岗前技术培训。
2.2.3根据设计施工图的要求编制施工组织设计，拟定工程进度计划，应包括钢筋桁架楼承板搬入、起吊、安装，栓钉焊接，管线敷设，边模板安装，附加钢筋工程，混凝土浇注在内的工程计划。
2.2机械设备准备现场配置如下表所列的施工机具（机具具体数量根据工地现场情况确定）2.3材料准备钢筋桁架楼承板具体数量根据图纸及提货清单确定。
2.4 劳动力准备作业人员应具备较高的技术水平，能够多个小组同时作业。
需配备工种：铆工2人、起重工2人、安装工14人，具体各工种工人数根据现场情况来确定。
三、施工组织管理网络3.1 施工管理网络3.2 质量管理体系3.3 安全生产管理体系四、钢筋桁架楼承板搬入现场和存放4.1 钢筋桁架楼承板搬入现场4.1.1钢筋桁架楼承板进场前需拟定详细的进场计划，包括起重设备、进场路线、质量检验以及露天存放。
4.1.2钢筋桁架楼承板吊运时，必须采用配套软吊带，多次使用后应及时进行全面检查，有破损则需报废换新；应轻起轻放，不得碰撞，防止钢筋桁架楼承板板边变形；不得使用钢索直接兜吊钢筋桁架模板，避免钢筋桁架模板板边在吊运过程中受到钢索挤压变形，影响施工。
4.1.3钢筋桁架楼承板堆放在起吊位置时，应按照钢筋桁架模板布置图及包装标识堆放。
钢筋桁架楼承板起吊示意图（图1）4.2 钢筋桁架楼承板的存放4.2.1现场露天存放时，应略微倾斜放置（角度不宜超过10度），以保证水分尽快从板的缝隙中流出。
4.2.2成捆钢筋桁架楼承板与地面接触时应设垫木；捆与捆叠加堆放时，两捆板之间应设垫木，叠放高度不得超过三捆。
4.2.3钢筋桁架楼承板露天存放时，应对所有产品进行覆盖保护，防止钢筋桁架楼承板被混凝土污染。
4.2.4存放时间不宜过长，楼承板施工速度要快，从搬入存放到混凝土浇注完成不宜超过2周。
4.3 钢筋桁架楼承板的质量验收4.3.1检查每个部位钢筋桁架模板的型号是否与图纸相符合；检查钢筋桁架模板的出厂合格证；检查到场钢筋桁架楼承板是否与货运清单一致。
4.3.2检查进场钢筋桁架模板的外观质量、钢筋桁架的构造尺寸、钢筋桁架与底模的焊接外观质量是否符合《钢筋桁架楼承板企业标准》的要求。
钢筋桁架楼承板现场堆放示意图（图2）五、钢筋桁架楼承板施工5.1钢筋桁架楼承板施工流程图（图3）5.2钢筋桁架楼承板的施工前准备5.2.1 钢筋桁架楼承板吊装前准备1）铺设施工用临时通道，保证施工方便及安全。
2）在梁上放设钢筋桁架模板铺设时的基准线。
3）在柱边等异形处设置支承件，确定剪力墙支模及钢筋工程完成。
4）准备好简易的操作工具，如吊装用软吊索及零部件、操作工人劳动保护用品等。
5）对操作工人进行技术及安全交底，发给作业指导书。
5.2.2 钢筋桁架楼承板吊装前检查1）钢结构构件安装完成并验收合格。
2）钢梁表面吊耳清除。
3）剪力墙、柱边支撑角钢的安装完成。
4）起吊前对照图纸检查钢筋桁架模板型号是否正确。
5）检查钢筋桁架楼承板的拉钩是否变形。
若变形影响拉钩之间的连接，必须用自制的矫正器械进行修理，保证板与板之间的搭钩连接牢固。
5.3钢筋桁架楼承板的铺设钢筋桁架楼承板施工前，将各捆板吊运到各安装区域，明确起始点及板的扣边方向。
钢筋桁架楼承板堆放（图4）5.3.1 在柱边处设置支撑件，角钢支撑上表面与钢梁上表面平。
柱边角钢支撑件设置（图5）5.3.2 钢筋桁架楼承板在与剪力墙连接时，需在剪力墙混凝土浇筑时预先设置预埋件，安装时将支撑角钢与预埋件焊接，角钢作为支撑件。
剪力墙边支撑件设置（图6）5.3.3钢筋桁架楼承板铺设前，应按图纸所示的起始位置放设铺板时的基准线。
对准基准线，安装第一块板，并依次安装其它板，采用非标准版收尾。
钢筋桁架楼承板铺设（图7）5.3.4 钢筋桁架楼承板铺设时应随铺设随点焊，将钢筋桁架楼承板支座竖筋与钢梁点焊固定。
支座钢筋焊接（图8）5.3.5 钢筋桁架楼承板安装时板与板之间扣合应紧密，防止混凝土浇筑时漏浆。
板边搭接扣连接（图9）5.3.6钢筋桁架楼承板在钢梁上的搭接，楼承板长度方向搭接长度不宜小于5d（d 为钢筋桁架下弦钢筋直径）及50mm中的较大值；模板宽度方向底模与钢梁的搭接长度不宜小于30mm，确保在浇注混凝土时不漏浆。
搭接长度示意图（图10）5.3.7 钢筋桁架楼承板与钢梁搭接时，支座竖筋必须全部与钢梁焊接，宽度方向需沿板边每隔300㎜与钢梁点焊固定。
5.3.8严格按照图纸及相应规范的要求来调整钢筋桁架楼承板的位置，板的直线度误差为10mm，板的错口误差要求＜5mm。
5.3.9 平面形状变化处，可将钢筋桁架楼承板切割，切割前应对要切割的尺寸进行检查，复核后，在楼承板上放线；可采用机械或氧割进行，端部的支座竖筋还原就位后方可进行安装，并与钢梁点焊固定。
5.4 栓钉的焊接5.4.1在钢筋桁架楼承板铺设完毕以后，可以根据设计图纸进行栓钉的焊接。
5.4.2焊接前需对完成的钢筋桁架楼承板面灰尘、油污进行清理，以保证栓钉的焊接质量。
4.4 边模板安装栓钉（图12）栓钉焊接（图11）5.5 管线的敷设5.5.1我公司在进行排版设计时，已经将桁架排列整齐且桁架节点对齐，无论是平行于桁架方向还是垂直于桁架方向铺设管线不存在有施工难度，与桁架呈一定角度斜穿管线宜采用柔韧性较好的管线。
管线敷设示意图（图13）5.5.2电气接线盒的预留预埋，可先将其在镀锌板上固定，允许钻Φ30及以下的小孔，钻孔应小心，避免钢筋桁架模板变形以及桁架与镀锌钢板底模脱焊，影响外观或导致漏浆。
5.5.3管线敷设时，禁止随意扳动、切断钢筋桁架任何钢筋。
5.6 边模板施工5.6.1 施工前必须仔细阅读图纸，选准边模板型号、确定边模板搭接长度。
5.6.2安装时，将边模板紧贴钢梁面，边模板与钢梁表面每隔300mm间距点焊25mm 长、2mm高焊缝。
边模板安装示意图（图14）5.6.3悬挑处边模板施工时，采用图纸相对应型号的边模板与钢筋桁架上下弦焊接固定。
5.7 附加钢筋的施工附加钢筋的施工顺序为：设置下部附加钢筋→设置洞边附加筋→设置上部附加钢筋→设置连接钢筋→设置支座负弯矩钢筋。
钢筋绑扎示意图（图15）5.8洞口设置5.8.1 钢筋桁架楼承板上开洞口应通过设计认可，现场进行放线定位；5.8.2必须按设计要求设置洞口边加强筋，当孔洞边有较大集中荷载或洞边长大于1米时，应设置洞边梁。
当洞边长小于1米时，应按设计要求设洞口边加强筋，设置在钢筋桁架面筋之下。
待楼板混凝土达到设计强度时，方可切断钢筋桁架模板的钢筋及钢板。
5.8.3 切割时宜从下往上切割，防止底模边缘与浇注好的混凝土脱离，切割可采用机械切割或氧割进行。
L a洞口加强钢筋示意图（图16）洞口处钢筋桁架处理处理（图17）5.9 混凝土施工5.9.1 在混凝土浇筑前，钢筋桁架楼承板安装及其它工程应完成并验收合格。
5.9.2在浇筑混凝土时，按设计要求，在相应的位置设置临时支撑。
在板的强度达到设计要求的强度后方可拆除临时支撑。
临时支撑示意图（图18）5.9.3在浇注混凝土时，应注意浇注工具的选择，尽量减小对模板的冲击。
5.9.4混凝土浇注过程中，应及时将混凝土铲平分散，严禁将混凝土堆积过高，高度不能超过0.3m。
正确错误（图19）（图20）六、钢筋桁架楼承板施工的质量控制要点6.3.1施工过程中严格按顺序进行，逐步进行质量检查，安装结束后，进行隐蔽、交接验收。
6.3.2检验主要内容如下：1钢筋桁架楼承板的构造尺寸是否满足要求；2每个部位钢筋桁架楼承板的型号要与图纸相符；3支座竖筋及板边在梁上的搭接长度是否满足要求；4支座竖筋、板端、板边及边模是否与梁牢固固定；5板边及异形处经过切割的位置处保证无漏浆部位存在；6支撑角钢设置是否满足设计要求；7预留洞口位置是否在允许偏差范围内；8 临时支撑是否设置到位；9检查钢筋桁架楼承板板与板之间拉钩连接是否紧密。
七、安全生产及文明施工措施为确保钢筋桁架楼承板施工时的安全，采取如下措施：7.1施工时，施工人员应带手套，穿胶底鞋，必要时采用安全网等安全用品；在洞口、周边施工必须挂好安全带。
7.2钢筋桁架楼承板施工楼层下方禁止人员穿行。
7.3钢筋桁架楼承板铺设时必须做到随打开包装随铺，必须边铺设边固定；禁止散板无固定和用钢筋桁架模板作临时铺设。
7.4不得在未固定牢靠或未按设计要求设临时支撑的板材上行走；行走时不要踩踏在镀锌钢板上，防止焊点脱开。
7.5钢筋桁架楼承板铺设后应及时封闭洞口，设护栏并作明显标识。
7.6施工时应对周边及下面进行清理检查，防止火险发生，并配置有效灭火设施及有专人进行监火。
7.7 钢筋桁架楼承板上面，应避免过大的集中荷载。
