语音水平配线架安装规范标准

一、机房布线技巧线缆在敷设前，必须使用标签标明每根线缆的起始位置以及信息点的编号；在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应灵活利用用固线器或者尼龙扎带，做到横平竖直不交叉；并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。

进入机柜的所有线缆必须从机柜的上方或下方的进线孔敷设，跨机柜走线时，同样需要穿过机柜上线孔或下线孔进行敷设。

二、机柜理线技巧从桥架上方或下方进入机柜再到各个配线架或设备的线缆必须顺畅，不允许线缆交叉，沿机柜后方两侧立杆向上或者向下引入配线架；机柜内每一层配线架的线缆造型要统一，机柜内每一次线缆绑扎要在统一平面上。

1、工作开始前需要准备的工具有：理线板、理线夹、扎带、标签纸、线缆端接工具等，还需准备一张自制理线表，将机柜内所有设备的安装位置及所有线缆的接入位置进行规划，这样才能从线缆一进入机柜便可按已规划好的位置进行分别绑扎。

2、线缆进入机柜后，根据机柜内配线架或者交换机的摆放位置，线缆按照规划好的接入顺序，由最上面的配线架接入线缆，按顺序往下进行分组及整理绑扎；首先将接入第一个配线架的线缆用理线板进行定位；按照顺序将线缆穿过理线板，每隔20Cm绑扎一处并固定在机柜内的扎线板上，注意绑扎时每根线保持与前次绑扎的位置相同，不能出现有些线由外层转入内层，绑扎时松紧度要适宜，太松会导致线缆移位，太紧会对线缆造成伤害。

3、当线束绑扎至配线架背后的托架上后，先将线束绑扎在托架上，从线束根部按照接入线缆的顺序，每两根绑扎在一起，然后根据规划好的走线线路由，对每根线缆长度进行测量后（此处特别注意线缆测量，需要预留减去线缆皮打上配线架的长度）；剪掉多余的线，每剪掉一根线缆必须重新贴上标签，标签需要贴在线缆弯曲处，并保持同一高度和朝向。

4、线缆裁剪后就可以将线缆打入配线架，打接模块需要认真、细心，否则会出现模块打接不成功，如果出现打接不成功，要小心处理，避免实施工程中出现线缆二次剥线。

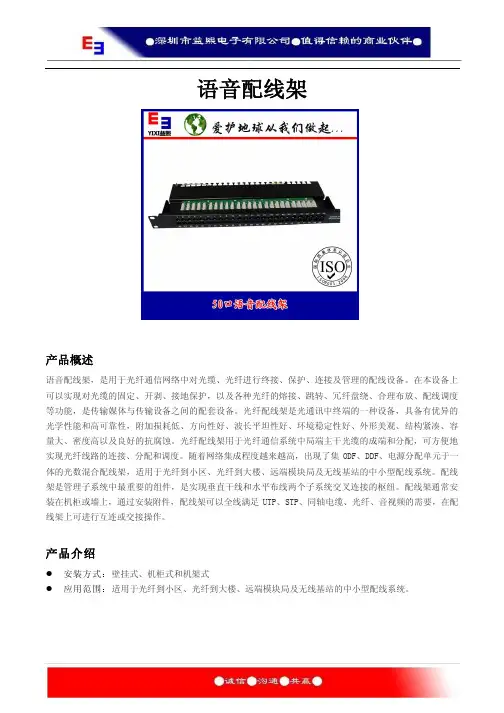

语音配线架产品概述语音配线架，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。

在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。

光纤配线架是光通讯中终端的一种设备，具备有优异的光学性能和高可靠性，附加损耗低、方向性好、波长平坦性好、环境稳定性好、外形美观、结构紧凑、容量大、密度高以及良好的抗腐蚀。

光纤配线架用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。

随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。

配线架通常安装在机柜或墙上，通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要，在配线架上可进行互连或交接操作。

产品介绍安装方式：壁挂式、机柜式和机架式应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

产品分类根据范围不同，分为建筑群配线架、建筑物配线架和楼层配线架。

建筑群配线架是端接建筑群干线电缆、光缆的连接装置。

建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。

楼层配线架是水平电缆、水平光缆与其他布线子系统或设备相连接的装置。

根据接口数量不同，分为8口、12口、24口、48口、72口。

根据接口型号不同，分为ST、SC、LC、FC等型号。

产品特点1. 容量大，密度高；操作方便；2. 卡式安装FC、SC、LC、ST（另加法兰）四种适配器，适配器与机箱正面呈30°角，既保证了跳纤的曲率半径，又可避免弧光灼伤眼睛；3. 确保光纤、光缆在任何位置弯曲曲率半径大于40mm；4. 全模块化设计，12芯接续模块集熔接与配线为一体；5. 能同时满足带状光缆和非带状光缆的成端需要；6. 标识清楚，每芯光纤的接续与分配都有明确的标示；7. 为跳纤提供最佳的管理方案，布线美观，便于查找；8. 光缆、尾纤、跳纤的进出线各自独立，互不干扰；9. 有可靠的光缆固定、开剥、接地保护装置；10. 每个接续模块可单独抽出，操作方便，具有保护光纤接点和盘贮光纤功能；11. 提供各种保护附件，避免光纤受到意外机械损伤。

1 语音配线架规模的计算在目前的综合布线工程中，语音配线架大多采用110配线架。

常用的110配线架有50对、100对和300对等几各规格。

下面将分别推导出采用这几种配线架中的某一种时的计算公式。

楼层配线间语音配线架规模的计算在楼层配线间中，语音系统的交连场一般包括蓝场、紫/橙场和白场。

根据现行的布线标准，这些交连场端接线路的模块化系数分别为：（1）蓝场4对线；（2）紫/橙场3对线；（3）白场1对线（按每个语音点配一对干线计算）；按照上述端接线路的模块化系数，如果采用50对110配线架，每个楼层配线间蓝场的规模（需要的数量）应按照式（1）进行计算。

（1）式中：V1——每个楼层配线间中蓝场的规模；N——每个楼层配线间管理的语音点；12——一个50对110配线架可端接12个4对线。

紫/橙场的规模应按照式（2）进行计算。

（2）式中：V2——每个楼层配线间紫/橙场的规模；N——每个楼层配线间管理的语音点数；16——一个50对110配线架可端接16个3对线。

白场的规模应按照式（3）进行计算。

（3）式中：V3——每个楼层配线间白场的规模；N——每个配线间管理的语音点数；50——一个50对110配线架可端接50个1对线。

因此，如果语音系统采用50对110配线架，每个楼层配线间语音系统的配线架规模应按照式（4）进行计算。

（4）式中：V——每个楼层配线间语音配线架的规模；N——每个配线间管理的语音点数。

式（4）中最后的除法运算为整除运算（以下各式中最后的除法运算均为整除运算）。

在式（4）的推导过程中取近似值的实质是将白场的每一个50对配线架只使用48对，或者说是认为每50对中有2对是备用的，这里所说的近似运算不会对结果造成太大的影响，因为该式最后的计算结果是取整后加1，就已经决定了其结果是近似值。

下面的式（5）、式（6）都同样是在推导过程中取了近似值后得到的。

与此相似。

如果语音系统采用100对110配线架，每个楼层配线间配线架的用量应按照式（5）进行计算。

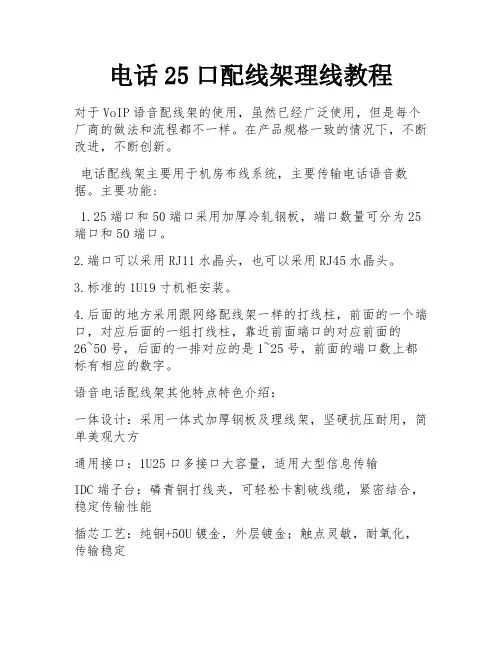

电话25口配线架理线教程
对于VoIP语音配线架的使用，虽然已经广泛使用，但是每个厂商的做法和流程都不一样。

在产品规格一致的情况下，不断改进，不断创新。

电话配线架主要用于机房布线系统，主要传输电话语音数据。

主要功能:
1.25端口和50端口采用加厚冷轧钢板，端口数量可分为25端口和50端口。

2.端口可以采用RJ11水晶头，也可以采用RJ45水晶头。

3.标准的1U19寸机柜安装。

4.后面的地方采用跟网络配线架一样的打线柱，前面的一个端口，对应后面的一组打线柱，靠近前面端口的对应前面的
26~50号，后面的一排对应的是1~25号，前面的端口数上都标有相应的数字。

语音电话配线架其他特点特色介绍：
一体设计：采用一体式加厚钢板及理线架，坚硬抗压耐用，简单美观大方
通用接口：1U25口多接口大容量，适用大型信息传输
IDC端子台：磷青铜打线夹，可轻松卡割破线缆，紧密结合，稳定传输性能
插芯工艺：纯铜+50U镀金，外层镀金；触点灵敏，耐氧化，传输稳定
外层材质：加厚钢板打造，外层防锈烤漆，耐用不生锈，应对极端环境
标准线序：线序一目了然，采用电信工程通用打线标识
机柜标准：适用19寸机柜/机架式安装
每个品牌和厂商都有自己的优势，每个国产品牌的安装和使用都只是为了更多的方便。

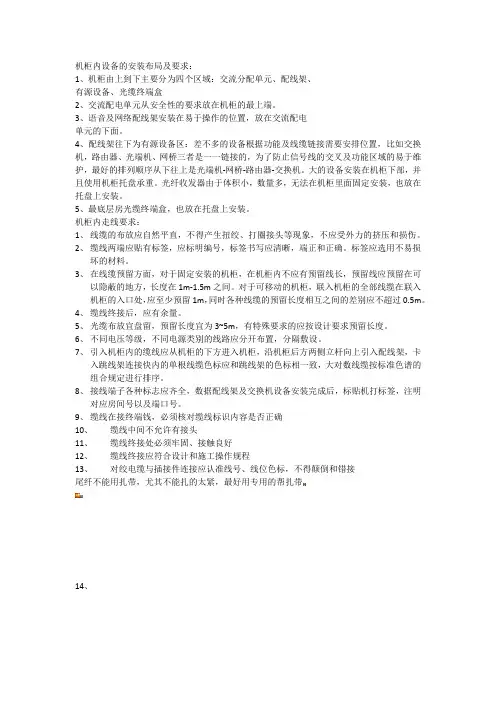

机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒2、交流配电单元从安全性的要求放在机柜的最上端。

3、语音及网络配线架安装在易于操作的位置，放在交流配电单元的下面。

4、配线架往下为有源设备区：差不多的设备根据功能及线缆链接需要安排位置，比如交换机，路由器、光端机、网桥三者是一一链接的，为了防止信号线的交叉及功能区域的易于维护，最好的排列顺序从下往上是光端机-网桥-路由器-交换机。

大的设备安装在机柜下部，并且使用机柜托盘承重。

光纤收发器由于体积小，数量多，无法在机柜里面固定安装，也放在托盘上安装。

5、最底层房光缆终端盒，也放在托盘上安装。

机柜内走线要求：1、线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。

2、缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。

标签应选用不易损坏的材料。

3、在线缆预留方面，对于固定安装的机柜，在机柜内不应有预留线长，预留线应预留在可以隐蔽的地方，长度在1m-1.5m之间。

对于可移动的机柜，联入机柜的全部线缆在联入机柜的入口处，应至少预留1m，同时各种线缆的预留长度相互之间的差别应不超过0.5m。

4、缆线终接后，应有余量。

5、光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。

6、不同电压等级，不同电源类别的线路应分开布置，分隔敷设。

7、引入机柜内的缆线应从机柜的下方进入机柜，沿机柜后方两侧立杆向上引入配线架，卡入跳线架连接快内的单根线缆色标应和跳线架的色标相一致，大对数线缆按标准色谱的组合规定进行排序。

8、接线端子各种标志应齐全，数据配线架及交换机设备安装完成后，标贴机打标签，注明对应房间号以及端口号。

9、缆线在接终端钱，必须核对缆线标识内容是否正确10、缆线中间不允许有接头11、缆线终接处必须牢固、接触良好12、缆线终接应符合设计和施工操作规程13、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接尾纤不能用扎带，尤其不能扎的太紧，最好用专用的帮扎带14、。

康普超五类配线架是电缆或光缆进行端接和连接的装置。

在配线架上可进行互边或交接操作。

建筑群配线架是端接建筑群干线电缆、光缆的连接装置。

建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。

楼层配线架是水平电缆、水平电缆与其他布线子系统或设备相连接的装置。

配线架一般分为数据网络配线架和110语音配线架两种。

1．康普超五类配线架据配线架都是安装在19in（19英寸）标准机柜上的，主要有康普超五类24口配线架和康普超五类48口配线架两种规格，主要用于端接水平布线的4对双绞线电缆，如果是数据链路，则用RJ45跳线连接到网络设备上，如果是语音链路，则用RJ45-110跳线跳接到110配线架（连接语音主干电缆）上。

结构上看数据配线架有固定端口配线架和模块化配线架两种结构。

固定端口配线架的信息插座与配线架身是一体化结构的，它有横式打线和竖式打线两种。

模块化配线架为信息模块与配线架架身是可分离的结构，便于安装，另一个好处是能根据需要配置信息模块的数量。

2．110配线架110型连接管理系统的基本部件是110配线架、连接块、跳线和标签。

110配线架有25对、50对、100对、300对多种规格。

110配线架装有若干齿形条，沿配线架正面从左到右均有色标，以区别各条输入线。

这些输入线放入齿形条的槽缝里，再与连接块接合，利用788J1工具，就可将配线环的连线“冲压”到110C连接块上。

110配线架有多种结构，下面介绍两种主要的类型：夹接式的110A型、110D 型和接插式的110P型。

（1）110A型配线架110A型配线架有若干引脚，俗称带腿的110配线架，110A型配线架可以应用于所有场合，特别是大型电话应用场合，通常直接安装在二级交接间、配线间或设备间墙壁上。

康普超五类配线架的作用配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。

1、五类大对数铜缆产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007三类标准2、传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象3、线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号4、木轴转，轴上贴有合格证5、绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求6、所有适用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内7、绝缘层材料为高密度聚乙烯（HDPE）8、外护套材料可选用不同阻燃等级材料或低烟无卤材料9、通过第三方权威机构检测，获得UL认证电气性能：1、工作电容：≤5.6nF／100米2、线对对地电容不平衡：≤330pF／100米3、额定传输速率（NVP）：65％4、线对时延差：≤45nF／100米5、最大导体直流电阻：9.38Ω/100米（24AWG）6、线对直流不平衡电阻：≤2％7、绝缘电阻最小值（MΩ／km）：5000物理特性：1、传输带宽大于100MHZ2、24AWG线规3、整轴线长：305米订货编码：2、语音主干铜缆产品特性:1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007三类标准2、传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象3、线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号4、木轴转，轴上贴有合格证5、绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求6、所有适用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内7、绝缘层材料为高密度聚乙烯（HDPE）8、外护套材料可选用不同阻燃等级材料或低烟无卤材料9、通过第三方权威机构检测，获得UL认证电气性能：1、工作电容：≤5.6nF／100米2、线对对地电容不平衡：≤330pF／100米3、额定传输速率（NVP）：65％4、线对时延差：≤45nF／100米5、最大导体直流电阻：14.8Ω/100米（26AWG）6、线对直流不平衡电阻：≤4％7、绝缘电阻最小值（MΩ／km）：5000物理特性：3、传输带宽大于16MHZ4、24、25、26AWG线规3、整轴线长305米或500米订货编码：3、电话模块产品特性：1、满足语音传输标准2、IDC打线柱夹子与6芯针方向为90度3、扣锁式端接帽，可以对接触点进行保护，避免线缆端接后的过度弯曲、脱落4、外形紧凑，有通用线序标签清晰标注于模块上，便于准确快速地完成端接5、自主的外观设计，简洁美观，采用白色PVC外壳、白色的卡线段子和透明的端接保护帽6、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及适用寿命7、6芯针触点均适用在100微英寸金属导针的镍层上敷有25微英寸的镀金层材料，具有高抗氧化的特性8、采用优质阻燃聚碳酸酯材料，阻燃性能达到UL94V-0级别9、支持主流端接方式，可用110和科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性10、通过第三方权威机构检测，获得UL认证电气性能：1、耐压强度：DC100V（AC750V）1min无击穿和飞弧2、额定电流：1.5Amp3、绝缘电阻：≥200MΩ4、接触电阻：≤1MΩ5、连续电抗：20MΩ6、工作温度：-15℃~70℃物理特性：1、传输宽度大于16MHz2、IDC端子卡接22~16AWG导体3、IDC打线柱耐用性大于250次端接4、插头与插座拔次数大于1500次5、包装：25个/盒订货编码：4、语音配线架产品特性：1、满足或优于语音传输标准2、IDC打线柱夹子与8芯针方向为90度3、带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径4、较大的正面标识空间，方便端口标识，便于端口管理5、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及适用寿命6、8芯针触点均适用在100微英寸金属导针的镍层上敷有25微英寸的镀金层材料，具有高抗氧化的特性7、采用优质阻燃聚碳酸酯材料，阻燃性能达到UL94V-0级别8、配线架为整体式设计，钢架结构，保证机械性能9、支持主流端接方式，可用110或科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性10、获得UL认证电气性能：1、耐用强度：DC100V（AC750V）1min无击穿和飞弧2、额定电流：1.5Amp3、绝缘电阻：≥200MΩ4、接触电阻：≤1MΩ5、连续电抗：20MΩ6、工作温度：-15℃~70℃物理特性：1、传输宽度大于16MHz2、IDC端子卡接22~16AWG导体3、IDC打线柱耐用性大于250次端接4、插头与插座拔次数大于1500次订货编码：5、110机架式配线架产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2、前端平坦，凹型接线夹子及内置线对分离3、较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于管理4、采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别5、IDC打线柱夹子为磷青铜材料6、带有固定脚的支架可直接安装在墙上（NORPS110W-100 NORPS110W-50）7、不带固定脚的支架可安装在限制深度的框架或墙上（NORPS110B-100 NORPS110B-50）8、支持主流端接方式，可用110工具进行线缆端接，保证了连接方式的通用性和连接的可靠性9、110连接端子有4对和5对两种规格可选择，标准配置为20个4对连接端子和4个5对连接端子10、通过第三方权威机构认证，获得UL认证电气性能：1、耐压强度： DC1000V(AC750V)1min 无击穿和飞弧2、绝缘电阻: ≥1000MΩ3、接触电阻:≤2.5MΩ4、连续电抗： 20MΩ5、工作温度： -25℃—70℃物理特性：1、传输带宽大于250MHz2、IDC端子卡接22-26AWG导体3、IDC打线柱耐用性大于250次端接6、110型压接跳线产品特性：1、符合TIA、ISO标准对于组件性能的要求，适用于设备间或水平子系统的现场端接2、实现110配线架之间或110配线架与RJ45配线架之间快速互联，具有极大的灵活性，并有多种长度、接头方式和颜色可供选择3、通过第三方权威机构检测，获得UL认证物理特性：1、传输带宽大于100MHz2、﹟：跳线颜色，A=黑B=蓝C=红D=橙E=黄F=灰G=绿3、﹡：跳线长度，数字表示，单位为米4、独立包装7、110型压接头产品特性：1、符合TIA、ISO标准对于组件性能的要求，适用于设备间或水平子系统的现场端接2、适用于设备间或水平子系统的现场端接3、外壳材料为聚碳酸酯，接线柱为镀镍磷青铜4、备有1对、2对、4对110型压接头等规格可供选择。

语音配线架语音配线架是一种用于连接和管理语音设备的设备，它在各种场合中都起着重要的作用。

无论是在办公室、会议室还是其他需要语音通讯的场所，语音配线架都是不可或缺的一部分。

本文将详细介绍语音配线架的功能、结构以及在实际应用中的应用案例。

一、功能语音配线架的主要功能是提供一个统一的接口，使各种语音设备能够互相连接，并进行信号传输和管理。

它可以实现多个语音设备之间的互联，例如电话、对讲机、扩音器等。

通过语音配线架，这些设备可以方便地进行信号的接收和传递，从而实现有效的语音通讯。

此外，语音配线架还可以提供一些其他附加功能，例如信号放大、信号分配、故障监测等。

这些功能使得语音配线架不仅仅是一个连接设备，还可以提供更加便利和可靠的语音通讯服务。

二、结构语音配线架通常由配线架主体、配线块、连线模块、连接线等组成。

配线架主体是整个系统的核心部分，它提供了连接和管理各个语音设备的接口。

配线块是用于连接语音设备的接口模块，它通常安装在配线架主体上。

连线模块是用于连接配线块的模块，它通常具有编号和颜色标识，方便用户进行连接操作。

连接线用于连接连线模块和语音设备，它通常采用标准的插拔式设计，方便用户进行安装和更换。

三、应用案例1.办公室在办公室中，语音配线架常用于连接电话、对讲机等语音设备。

通过语音配线架，员工可以方便地进行电话通讯，并实现多方通话、转接等功能。

此外，语音配线架还可以与会议室的语音设备相连接，实现更加高效的会议通讯。

2.会议室在会议室中，语音配线架通常与扩音器、麦克风等设备相连接。

通过语音配线架，会议室内的语音设备可以方便地接收和传递信号，实现会议音频的扩音和录音等功能。

此外，语音配线架还可以实现不同语音设备之间的互联，方便会议参与者进行交流和讨论。

3.音乐演出在音乐演出中，语音配线架常用于连接音乐设备、扩声器等。

通过语音配线架，音乐演出现场的语音设备可以方便地与混音台、功放器等设备相连接，实现音频信号的传递和调节。

怎样根据语音点来配置110配线架
统计出语音点，用这个数除以24得到水平配线架的数量，除以100得到干线的数量。

采用的是语音和数据互换的布线方式，也就是说网络和语音信息点都是采用网线来敷设的，可以找一个110配线架来看看，一般110型50对配线架模块的标准配置是10个4对的2个5对的，因此这个配线架可以卡接12条4对的网线，也就是说110型100对配线架的配置是20个4对连接块加上4个5对连接块，可以卡接24条网线。

另外说一下，一般的110型100对配线架上面都是4排线缆卡接条形位置，每一排是25对，对于4对的网线来说，这排只能卡接6条网线，刚好是24对并富裕一对的位置，因此100对配线架的数量就是输出的语音信息点除以24。

而除以200得到主干的数量这个方法好像不对，应该是除以100；因为主干一般都是采用25对、50对或者100对的大对数电缆，一对先就是一路语音信号，因此除以100就是所需要的大对数配线架的数量。

还有记住不管是除以24还是除以100，只要有小数点后面的数字，都统统向上进以为，也就是说答案如果是21.1个的话，那就要用22个配线架。

酒店综合布线系统1系统概述建筑综合布线是一项具有相对永久性的隐蔽工程。

作为智慧酒店信息系统数据传输的基础，其质量将直接影响未来的系统性能。

因此，工程设计与安装必须严格按照规范，产品质量必须符合国际标准，要确保系统的所有链路、配线和接插器件具有高可靠性和优良的电气性能指标。

智慧酒店综合布线系统是本次项目中所要求的建筑区域内部及外部语音，数据，及多媒体信号的传输通道，它不但必须满足当前的业务处理需求，更需要考虑今后的通讯及宽带网络发展需求。

数据通信系统主干线采用多模光纤传输，主干线经过弱电间内交换机及配线设备分出各支路，水平布线采用六类电缆，进入房间。

语音通信采用大对数+六类网线的方式。

水平语音和数据均采用六类非屏蔽双绞线，可通过跳线灵活转换终端功能类型（即语音和数据用途可互换）。

我方将按照智慧酒店综合布线系统的要求，本着一切从用户出发的原则，设计一套结构化的, 灵活性极高的综合布线系统，能够长远的满足使用者不断变化的需求，并将用户长期营运，维护，变更，网络升级的费用降至最低的技术配置方案。

2系统设计原则为了把智慧酒店设计成为一座现代化、智能化的酒店，结合智慧酒店的自身特点，设计采用国际先进技术进行规划设计和实施，建立满足信息时代需求，采用目前主流技术，既能适应现在，又能面向未来的弱电系统。

从而为智慧酒店的智能化管理提供可靠、高速和灵活开放的传输平台及实现途径，创造一个投资合理有效、功能齐全高效、舒适便利的环境，为整个智慧酒店以后的正常使用、管理和发展打下良好基础。

整体设计规划满足以下原则：➢实用性：综合布线系统为全六类配置，支持千兆以太网的应用，能够在现在和将来适应技术的发展。

➢扩充性：综合布线系统是结构化的布线系统，将来有更大的发展时，很容易将系统进行扩展。

➢开放性：在结构上真正实现开放，可满足现在及将来各种联网及通信协议要求。

➢可靠性：在网络主干线的传输介质上提供容错功能，保证未来现代化系统的可靠运行。
