数控车床基本操作

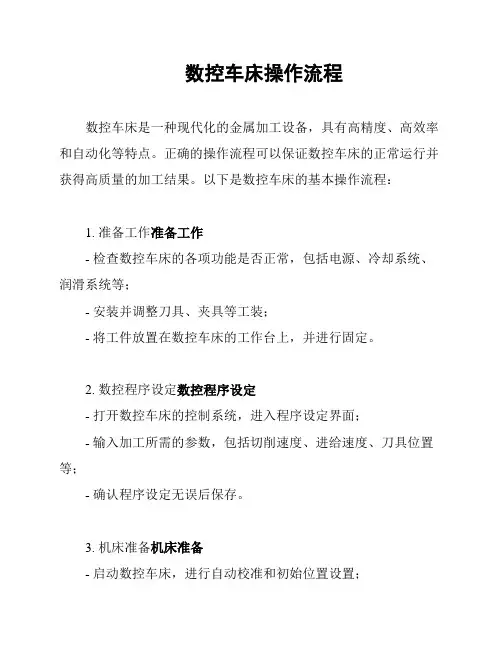

数控车床操作流程
数控车床是一种现代化的金属加工设备，具有高精度、高效率和自动化等特点。

正确的操作流程可以保证数控车床的正常运行并获得高质量的加工结果。

以下是数控车床的基本操作流程：
1. 准备工作准备工作
- 检查数控车床的各项功能是否正常，包括电源、冷却系统、润滑系统等；
- 安装并调整刀具、夹具等工装；
- 将工件放置在数控车床的工作台上，并进行固定。

2. 数控程序设定数控程序设定
- 打开数控车床的控制系统，进入程序设定界面；
- 输入加工所需的参数，包括切削速度、进给速度、刀具位置等；
- 确认程序设定无误后保存。

3. 机床准备机床准备
- 启动数控车床，进行自动校准和初始位置设置；
- 检查机床各个轴的运动是否正常，调整机床的初始位置；
- 将机床的各个操作模式设定为自动模式。

4. 加工操作加工操作
- 根据设定好的程序，启动加工过程；
- 监控加工过程中的参数，确保切削速度和进给速度等符合要求；
- 定期检查机床的润滑和冷却系统，确保其正常运行；
- 如有异常情况，及时停止加工并检查故障原因。

5. 加工完成加工完成
- 加工完成后，关闭数控车床；
- 清理加工区域，清除机床上的切屑和废料；
- 对数控车床进行维护保养，包括润滑和清洁。

以上是数控车床的基本操作流程，具体操作步骤可以根据不同的数控车床型号和加工要求进行调整。

在操作数控车床时，务必注意操作规范，确保人身安全和设备的正常运行。

数控车床操作步骤 Prepared on 22 November 2020一、数控车工（中级）基本操作方法1、机床---选择机床。

控制系统：华中数控；机床类型：车床—标准（平床身前置刀架）。

2、零件---定义毛坯。

输入毛坯直径和长度值。

3、零件---放置零件。

选择毛坯1---安装零件。

按键移动毛坯。

4、机床---选择刀具。

5、1号刀35°外圆刀（刀尖半径0）----；6、2号刀切槽刀---；7、3号刀螺纹刀---。

8、松开按钮，返回参考点：、。

然后点，选择、将刀架移到毛坯附近。

9、对刀：10、 1.点---试切毛坯---。

测量---剖面图测量。

选择刚试切直径，记下X和Z值。

11、（F4）---刀偏表（F2），1号刀试切直径中输入X值，试切长度中输入Z值。

12、 3.点、退出刀具。

点换至2号刀。

13、 4.同1试切直径并测量X和Z，记下X和Z值。

14、 5.在2号刀试切长度中输入刚测量的X值，试切长度中输入Z值。

15、 6.点、退出刀具。

点换至3号刀。

16、7.同1试切直径并测量X和Z，记下X和Z值。

17、8.在3号刀试切长度中输入刚测量的X值，试切长度中输入Z值。

18、9.点、退出刀具。

点换至1号刀。

19、输入程序：20、 1.点2次返回（F10）---程序编辑（F2）---新建目录（F1），回车输入目录名---确定。

21、 2.选择编辑程序（F2）---磁盘程序（F1），进入刚建立的目录，回车输入文件名，然后输入程序。

22、文件---保存项目—输入文件名---确定。

23、加工：24、 1.程序校验（F3）。

点返回（F10）---自动加工（F1）---程序选择（F1）---正在编辑程序（F2）---程序校验（F3）。

25、 2.点---进行校验。

26、 3.再点程序校验（F3）---。

零件加工完成。

二、练习内容及参考程序1、图纸如下:毛坯Φ45*120，45号钢,1号外圆刀35°，2号切断刀5mm，3号螺纹刀60°。

数控车床操作数控车床是目前加工行业广泛使用的一种机械设备，用于对金属、木材等物料进行精细的加工操作。

数控车床操作需要经过一定的培训和技术才能够掌握。

本文将介绍数控车床的基本操作步骤和注意事项。

一、数控车床的基本操作步骤1. 开机启动首先需要检查并确保数控车床的各个部分是否正常运行。

然后按下“开机”按钮，启动数控车床。

一般而言，数控车床启动后需要进行HOMING操作，让各个轴回到自己的起始点。

2. 编程输入首先需要了解加工所需的程序和图纸。

然后编写相应的数控程序，在数控系统中输入。

一般而言，常用的编程语言有G 代码和M代码，需要确保程序的正确性和完整性。

3. 夹紧工件在开始加工操作之前，需要将工件夹紧在数控车床的工作台上，以确保工件在操作中不会移动或摇晃。

夹紧工件需要根据工件的形状和大小选择合适的夹具，以确保夹紧力度适当。

4. 设定工件坐标系在数控车床上进行加工操作时，需要首先设定工件的坐标系。

坐标系的设定需要根据工件的形状、大小和加工要求来确定，以确保加工操作的精确度和稳定性。

5. 设定切削参数在进行数控车床的加工操作之前，需要根据工件的材质、形状和加工要求，设定切削参数，包括刀具的选用、切削速度、进给速度、切削深度和切削方向等，并进行相关的修正和调整。

6. 进行加工操作完成上述步骤后，就可以开始数控车床的加工操作了。

在加工过程中需要密切关注各种参数的变化，及时调整参数，以确保加工操作的精度和稳定性。

7. 停机关机加工完成后，需要及时停机并关闭数控车床。

在停机过程中需要遵循相关的操作规则，以确保设备和工件的安全。

二、数控车床操作的注意事项1. 注意安全在进行数控车床的加工操作前，需要确保各个部件和设备的安全性能，包括夹具、工件、刀具等。

在操作过程中需要严格遵循安全操作规程，避免操作不当导致的安全事故。

2. 注意维护数控车床是一种高精度的机械设备，需要进行定期的维护和保养，以确保设备的稳定性和工作效率。

数控车床基本操作数控车床是一种自动化程度较高的机床，它具有高精度、高效率、高灵活性等优点。

下面我将为你介绍数控车床的基本操作流程。

一、开机与关机1.开机：首先打开电源总开关，然后按下数控系统主电源开关，等待系统自检完成后，确认各轴电机及其他部件均正常运作，即可开始操作。

2.关机：在使用完毕后，首先关闭程序运行，然后按下系统的关机按钮，等待数控系统自动关机后，再关闭电源总开关。

二、工件装夹与刀具安装1.工件装夹：根据工件的形状和尺寸，选择合适的夹具进行装夹，并确保工件稳固可靠，不会出现偏移、晃动等情况。

2.刀具安装：根据加工工序和工件要求，选择合适的刀具，并按照图纸或工艺要求将刀具正确安装到刀柄上，并紧固好。

三、参数设置与程序输入1.参数设置：根据工件材料、刀具规格、加工工艺等因素，设置合适的加工参数，如切削速度、进给速度、切削深度等。

2.程序输入：使用国际通用的G代码编写加工程序，并将程序输入到数控系统中。

程序输入方式可以是手动方式输入，也可以通过CAD/CAM软件导入。

四、手动操作1.手动进给：在手动操作模式下，通过手动旋转手轮或按动控制按钮，控制轴向的移动速度和方向，实现工件的粗定位、精定位，以及切削进给等操作。

2.手动换刀：根据刀具的尺寸和使用顺序，手动将刀具进行更换，并通过手动输入刀具偏移量，更新系统中的刀具补偿数据。

五、自动操作1.自动运行：在程序输入完成后，通过数控系统的自动运行功能，启动程序运行，机床将自动按照程序指定的加工路径，进行自动操作。

2.自动换刀：当程序中需要更换刀具时，数控系统会自动暂停加工程序，同时发出换刀信号，操作人员可以进行刀具更换等操作。

六、实时监控与调整1.监控：在加工过程中，随时监控数控系统显示屏上的运行状态、报警信息等，以确保机床正常运行，并及时发现和解决问题。

2.调整：根据加工中的情况，及时调整切削参数、刀具补偿值等，以保证加工质量和效率。

七、加工结束与设备维护1.加工结束：当加工完成后，确认工件质量合格后，停止加工程序运行，并进行必要的测量、检查等工作，以确保工件符合要求。

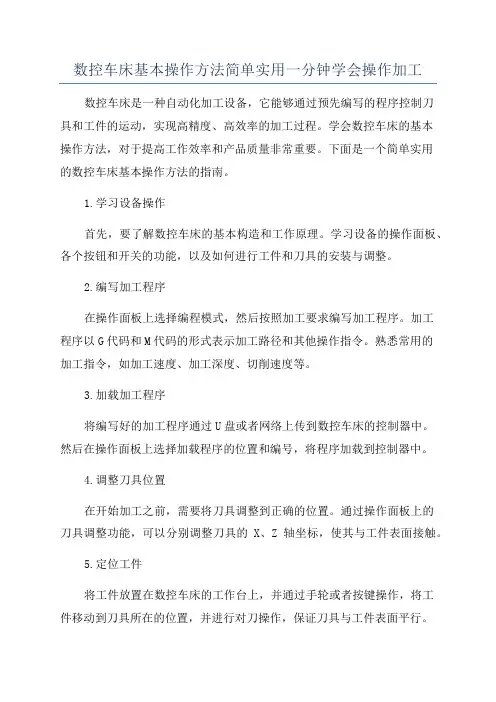

数控车床基本操作方法简单实用一分钟学会操作加工数控车床是一种自动化加工设备，它能够通过预先编写的程序控制刀具和工件的运动，实现高精度、高效率的加工过程。

学会数控车床的基本操作方法，对于提高工作效率和产品质量非常重要。

下面是一个简单实用的数控车床基本操作方法的指南。

1.学习设备操作首先，要了解数控车床的基本构造和工作原理。

学习设备的操作面板、各个按钮和开关的功能，以及如何进行工件和刀具的安装与调整。

2.编写加工程序在操作面板上选择编程模式，然后按照加工要求编写加工程序。

加工程序以G代码和M代码的形式表示加工路径和其他操作指令。

熟悉常用的加工指令，如加工速度、加工深度、切削速度等。

3.加载加工程序将编写好的加工程序通过U盘或者网络上传到数控车床的控制器中。

然后在操作面板上选择加载程序的位置和编号，将程序加载到控制器中。

4.调整刀具位置在开始加工之前，需要将刀具调整到正确的位置。

通过操作面板上的刀具调整功能，可以分别调整刀具的X、Z轴坐标，使其与工件表面接触。

5.定位工件将工件放置在数控车床的工作台上，并通过手轮或者按键操作，将工件移动到刀具所在的位置，并进行对刀操作，保证刀具与工件表面平行。

6.手动预热车床在正式加工之前，可以进行手动预热车床操作。

通过选择手动模式和操作手轮，可以让车床轴向对刀轴向移动一段距离，并进行相应的对刀操作，以检查刀具和工件的接触情况。

7.手动试削和调整在预热车床之后，可以进行手动试削操作，即让刀具在不接触工件的情况下移动一段距离，以检查切削路径是否正确。

根据试削的情况，可以通过调整切削路径和参数，来获得更好的加工效果。

8.开始自动加工完成手动试削后，可以进入自动加工模式。

选择自动模式，并在操作面板上设定加工速度、加工深度等参数。

然后启动加工程序，车床将按照预先编写的加工路径和指令进行加工操作。

9.监控加工过程在加工过程中，要不断监控加工状态，观察刀具和工件的接触情况，以及加工效果。

数控车床的基本操作
一、概述
数控车床是一种经过智能化改造的车床，使用这种车床可以实现快速
加工，精度高，切削过程自动化。

它主要用于金属零件的加工，也可以加
工不锈钢和高硬度的工件。

数控车床以其精准、高效、安全的特性受到越
来越多的应用。

二、数控车床的操作
1、夹具准备：将工件放在保安板上，确定它的固定位置，然后在夹
具列表中选择相应的夹具（如有必要），将夹具装入机床夹具架中，接着
使用千分表校准夹具，确保夹紧和位置的准确性。

2、刀具准备：根据加工深度和冷却要求，从刀具列表中选择合适的
刀具，将刀具安装在刀架上，然后用千分表精确校正刀距，以保证切削精度。

3、编程操作：编写数控车床加工程序，用户可以选择内置的程序或
者采用外部输入方式，输入格式是G—code，利用C—axis轴编程实现车
削凹槽、螺纹及圆锥车削加工。

4、数控车床参数调整：调整机床参数，如刀具预置距离、攻丝转速、行程速度、切削深度等。

5、启动机床：在机床控制台操作，将设备的各个功能都设置到“启动”的状态，将数据输入到机床控制系统中，检查设备的各种参数，然后
点击“启动”按钮，完成数控加工。

数控车床的基本操作Ⅰ.引入Ⅱ.讲解新课一、数控系统操作系统操作键盘在视窗的右上角，其左侧为显示屏，右侧是编程面板。

如下图所示:图1-1 FANUC 0i (车床)面1.按键介绍数字/字母键数字/字母键用于输入数据到输入区域（如下图所示），系统自动判别取字母还是取数字。

字母和数字键通过键切换输入，如：O—P，7—A。

编辑键替换键用输入的数据替换光标所在的数据。

删除键删除光标所在的数据；或者删除一个程序或者删除全部程序。

插入键把输入区之中的数据插入到当前光标之后的位置。

取消键消除输入区内的数据。

回车换行键结束一行程序的输入并且换行。

上档键页面切换键程序显示与编辑页面。

位置显示页面。

位置显示有三种方式，用PAGE按钮选择。

参数输入页面。

按第一次进入坐标系设置页面，按第二次进入刀具补偿参数页面。

进入不同的页面以后，用PAGE 按钮切换。

系统参数页面信息页面，如“报警”图形参数设置页面系统帮助页面复位键翻页按钮（PAGE）向上翻页。

向下翻页。

光标移动（CURSOR）向上移动光标。

向左移动光标。

向下移动光标。

向右移动光标。

输入键输入键把输入区内的数据输入参数页面。

二、机床操作面板机床操作面板位于窗口的右下侧，如下图所示,主要用于控制机床运行状态，由模式选择按钮、运行控制开关等多个部分组成，每一部分的详细说明如下：图1-2 FANUC 0i(车床)面板三、数控车床对刀对刀是数控机床加工中极其重要和复杂的工作。

对刀精度的高低将直接影响到零件的加工精度。

在数控车床车削加工过程中，首先应确定零件的加工原点，以建立准确的工件坐标系；其次要考虑刀具的不同尺寸对加工的影响，这些都需要通过对刀来解决。

二、刀位点刀位点是指程序编制中，用于表示刀具特征的点，也是对刀和加工的基准点。

对于各类车刀，其刀位点如图2-1所示。

刀位点图2-1 各类车刀的刀位点四、对刀的步骤1.装工件数控车床一般均采用三爪自动定心卡盘，工件的装夹、找正与卧式车床基本相同。

数控车床面板操作数控车床是一种高精度、高效率的机床，其操作面板是控制车床工作的重要界面。

本文将介绍数控车床面板的基本操作方法和注意事项。

1.数控车床面板的基本结构2.常用控制按钮和操作手柄（1）开关按钮：数控车床的电源开关，用于开启或关闭车床的电源。

（2）紧急停止按钮：在紧急情况下，按下此按钮可以立即停止车床的运动。

（3）启动按钮：按下此按钮后，车床将按照预设的程序开始工作。

（4）手动操作按钮：用于手动控制各个轴向的移动，通常有快速移动和微动两种方式。

（5）手轮：用于手动操作车床的移动，通常用于微调工件位置。

3.数控车床面板的操作步骤（1）开机：将电源开关按钮设置为开启状态，车床的显示屏会亮起。

等待车床进行自检和初始化。

（3）设置工艺参数：根据工件的加工要求设置相应的工艺参数，包括转速、进给速度、切削深度等。

（4）设置刀具：选择合适的刀具并安装在车床上，根据需要调整刀具的位置和刀尖高度。

（5）调整工件位置：通过操作手柄或手动操作按钮，调整工件的位置，确保切削点正确对准工件。

（6）开始加工：按下启动按钮，车床开始按照预设的程序进行加工。

在加工过程中要密切观察各项参数的变化，确保工作的正常进行。

4.数控车床面板的注意事项（1）在操作面板上，不要随意触摸或按压其他按钮，以免触发不必要的指令。

（2）定期检查面板上的控制按钮和操作手柄的灵敏度，确保其正常工作。

（3）在设置工艺参数时，要根据具体的加工要求进行合理的设置，避免超过机床的承载能力。

（4）在调整工件位置时，要谨慎操作，以免引起误操作或意外伤害。

（5）加工过程中，要随时观察显示屏上的信息，确保工作的正常进行，及时处理异常情况。

总结：数控车床面板的操作是保证车床正常工作的关键之一、正确的操作可以提高加工效率和产品质量，同时也能确保操作人员的安全。

希望以上内容对您了解数控车床的操作面板有所帮助。

数控车床铣床基本操作方法
数控车床和铣床是现代机械加工中广泛使用的机床，在进行基本操作时需要注意以下几个步骤：
1. 机床的开机操作：首先检查机床各部位的润滑情况，然后打开电源开关，确认主轴刹车处于松开状态，然后打开数控系统电源开关。

2. 加工程序的输入：根据工艺要求和零件图纸，将加工程序输入到数控系统中，包括刀具半径补偿、加工深度、进给速度等。

3. 刀具的安装和刀具预调：选择适当的刀具，根据工艺要求将刀具安装在刀架上，并进行必要的刀具预调。

4. 工件的装夹和对刀：根据零件图纸的要求，将工件安装在机床工作台上，并进行对刀操作，调整刀具和工件的相对位置。

5. 切削参数的设定：根据工艺要求，设置切削速度、进给速度、切削深度等切削参数，以及冷却液的供给等。

6. 数控程序的调试：对于复杂和重要的工艺，需要先进行数控程序的调试，确保程序的正确性和稳定性。

7. 运行加工：确认各项准备工作完成后，可以启动数控系统，开始进行加工。

监控切削过程中的各项参数，及时调整，确保加工质量。

8. 加工结束和关机：加工完成后，关闭数控系统，关闭电源开关，并清理机床和工作台，保持机床的整洁。

需要注意的是，在进行数控车床和铣床的操作时，需要掌握相应的数控编程知识和操作技巧，以确保加工的准确性和效率。

同时，注意安全操作，遵守相关安全规定，防止事故的发生。

数控车床作业指导书一、引言数控车床是一种利用数控技术和电子计算机来控制车床进行加工的先进机械设备。

相较于传统车床，数控车床具有高精度、高效率、高自动化等优点，因此在工业生产中得到广泛应用。

本指导书将介绍数控车床的基本操作和常见故障处理方法，以帮助操作者正确、高效地使用数控车床。

二、数控车床基本操作1. 机床的启动与停止在进行任何操作之前，需要确保机床的电源正常连接。

启动机床时，应按照机床制造商提供的操作步骤进行。

停止机床时，应依次关闭电源和其他相应设备。

2. 主轴的刀具装卸在更换刀具之前，必须先停止机床的运行。

使用工具正确拧下刀具，然后将新刀具插入刀杆，并使用正确的方法固定住。

刀具的安装紧固件必须牢固可靠。

3. 工件的装夹与对刀正确的装夹工件对于加工的质量至关重要。

应根据工件的形状和尺寸选择相应的装夹方式，并确保工件与机床接触牢固。

在对刀时，应选择适当的对刀工具以及对刀方法，以保证刀具与工件之间的精确对位。

4. 加工程序的输入与编辑在进行数控加工之前，需要先编写相应的加工程序。

加工程序包括刀具的路径、加工速度、进给速度等信息。

将加工程序输入到机床的控制系统中，经过编辑和校验后，即可开始加工。

在编写和输入加工程序时，操作者需根据机床的特点和加工要求进行相应操作。

5. 加工参数的设定与调整数控车床加工过程中涉及到的参数较多，如进给速度、切削速度、刀具补偿等，需要根据具体情况进行调整。

通常可以根据工件材料、刀具特性和切削力要求等因素来设定合适的加工参数。

三、数控车床常见故障及处理方法1. 刀具断刀刀具断刀是数控车床加工过程中常见的故障之一。

处理方法是检查刀具是否装夹正确，刀具是否磨损或损坏。

根据具体情况更换或调整刀具，确保刀具完好并良好固定。

2. 机床运行不稳定机床运行不稳定通常是由于机床的结构问题或操作错误引起的。

处理方法是检查机床是否安装牢固，各个零部件是否正常运转。

同时，操作者应按照正确的操作步骤进行操作，避免误操作导致机床运行不稳定。
