圆柱管螺纹(部分螺纹)基本尺寸表

管螺纹尺寸对照表-管螺纹标准表管螺纹尺寸对照表管螺纹标准表在机械制造、管道连接等领域，管螺纹是一种常用的连接方式。

为了确保连接的准确性和密封性，了解管螺纹的尺寸和标准是至关重要的。

下面为您详细介绍管螺纹尺寸对照表以及相关的标准。

管螺纹主要分为两大类：圆柱管螺纹和圆锥管螺纹。

圆柱管螺纹，常见的有 G 螺纹。

G 螺纹的牙型为三角形，牙型角为55 度。

其尺寸规格通常以公称直径和每英寸的牙数来表示。

比如，G1/2 表示公称直径为 1/2 英寸的圆柱管螺纹，每英寸有 14 牙。

圆锥管螺纹又包括 R 螺纹和 NPT 螺纹等。

R 螺纹是英制密封圆锥管螺纹，牙型角为 55 度。

NPT 螺纹是美制一般密封圆锥管螺纹，牙型角为 60 度。

以常见的 R 螺纹为例，R1/2 表示的是公称直径为 1/2 英寸的圆锥管螺纹。

在实际应用中，圆锥管螺纹的尺寸会随着螺纹的位置而有所变化。

比如，在基准平面上，大径、中径和小径的尺寸都有明确的规定。

下面为您列出一份较为常见的管螺纹尺寸对照表：｜螺纹类型｜公称直径（英寸）｜每英寸牙数｜大径（mm）｜中径（mm）｜小径（mm）｜｜｜｜｜｜｜｜｜ G1/8 ｜ 1/8 ｜ 28 ｜ 9728 ｜ 9147 ｜ 8566 ｜｜ G1/4 ｜ 1/4 ｜ 19 ｜ 13157 ｜ 12301 ｜ 11445 ｜｜ G3/8 ｜ 3/8 ｜ 19 ｜ 16662 ｜ 15806 ｜ 14950 ｜｜ G1/2 ｜ 1/2 ｜ 14 ｜ 20955 ｜ 19793 ｜ 18631 ｜｜ G3/4 ｜ 3/4 ｜ 14 ｜ 26441 ｜ 25279 ｜ 24117 ｜｜ G1 ｜ 1 ｜ 11 ｜ 33249 ｜ 31770 ｜ 30291 ｜｜ R1/8 ｜ 1/8 ｜ 28 ｜ 9728 ｜ 9147 ｜ 8566 ｜｜ R1/4 ｜ 1/4 ｜ 19 ｜ 13157 ｜ 12301 ｜ 11445 ｜｜ R3/8 ｜ 3/8 ｜ 19 ｜ 16662 ｜ 15806 ｜ 14950 ｜｜ R1/2 ｜ 1/2 ｜ 14 ｜ 20955 ｜ 19793 ｜ 18631 ｜｜ R3/4 ｜ 3/4 ｜ 14 ｜ 26441 ｜ 25279 ｜ 24117 ｜｜ R1 ｜ 1 ｜ 11 ｜ 33249 ｜ 31770 ｜ 30291 ｜｜ NPT1/8 ｜ 1/8 ｜ 27 ｜ 10242 ｜ 9489 ｜ 8736 ｜｜ NPT1/4 ｜ 1/4 ｜ 18 ｜ 13616 ｜ 12487 ｜ 11358 ｜｜ NPT3/8 ｜ 3/8 ｜ 18 ｜ 17055 ｜ 15926 ｜ 14797 ｜｜ NPT1/2 ｜ 1/2 ｜ 14 ｜ 21223 ｜ 19772 ｜ 18321 ｜｜ NPT3/4 ｜ 3/4 ｜ 14 ｜ 26568 ｜ 25117 ｜ 23666 ｜｜ NPT1 ｜ 1 ｜ 115 ｜ 33228 ｜ 31461 ｜ 29694 ｜需要注意的是，以上表格中的尺寸数据仅供参考，实际应用中可能会因为制造精度、材料等因素而有所偏差。

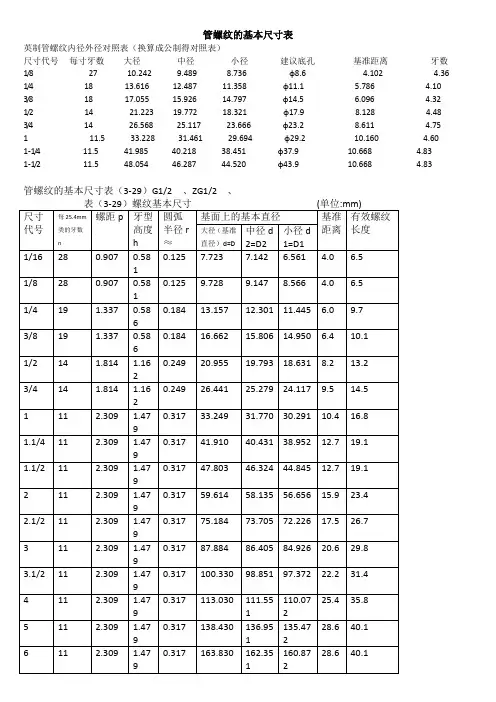

管螺纹的基本尺寸表英制管螺纹内径外径对照表（换算成公制得对照表）尺寸代号每寸牙数大径中径小径建议底孔基准距离牙数1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.36 1/4 18 13.616 12.487 11.358 φ11.1 5.786 4.10 3/8 18 17.055 15.926 14.797 φ14.5 6.096 4.32 1/2 14 21.223 19.772 18.321 φ17.9 8.128 4.48 3/4 14 26.568 25.117 23.666 φ23.2 8.611 4.75 1 11.5 33.228 31.461 29.694 φ29.2 10.160 4.601-1/4 11.5 41.985 40.218 38.451 φ37.9 10.668 4.831-1/2 11.5 48.054 46.287 44.520 φ43.9 10.668 4.83管螺纹的基本尺寸表（3-29）G1/2 、ZG1/2 、锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT 、A型美制螺纹（UNF）常用规格外螺纹内螺纹-4 9/16"-19牙14.28 13.08-6 11/16''-16 17.46 16.1-8 13/16''-16 20.64 19.28-10 1''-14 25.40 23.57-12 1(3/16)''-12 30.00 28.32-16 1(7/16)''-12 36.51 34.67-20 1(11/16)''-12 42.86 41.02英制,公制螺纹对照表.尺寸代号每英寸牙数螺距螺纹直径（in) n p 大径D、d 小径D1、d11/16 28 0.907 7.723 6.5611/8 28 0.907 9.728 8.5661/4 19 1.337 13.157 11.4453/8 19 1.337 16.662 14.951/2 14 1.814 20.955 18.6315/8 14 1.814 22.911 20.5873/4 14 1.814 26.441 24.117 7/8 14 1.814 30.201 27.877 1 11 2.309 33.249 30.291 1-1/8 11 2.309 37.897 34.939 1-1/4 11 2.309 41.91 38.952 1-1/2 11 2.309 47.803 44.845 1-3/4 11 2.309 53.746 50.788 2 11 2.309 59.614 56.656 2-1/4 11 2.309 65.71 62.752 2-1/2 11 2.309 75.184 72.226 2-3/4 11 2.309 81.534 78.578 3 11 2.309 87.884 84.926 3-1/2 11 2.309 100.33 97.3724 11 2.309 113.03 110.0725 11 2.309 138.43 135.4726 11 2.309 163.83 160.872 注：1in=25.4mm1、用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：Rc—圆锥内螺纹55度Rp—与圆锥外螺纹配合的圆柱内螺纹R—圆锥外螺纹标准规定将螺纹尺寸代号写在特征代号之后，若螺纹为械旋应再加写左旋代号LH，具体示例如下：圆锥内螺纹：Rc1/2左旋圆柱内螺纹：Rp1/2—LH圆柱内螺纹与圆锥外螺纹的配合：Rp2/R2左旋B级外螺纹：G1/2B—LH螺纹副G1/2G1/2A内螺纹：G1/2。

表一:圆柱管螺纹(部分螺纹)基本尺寸表 (摘自GB/T7307-1987)管螺纹(G)常用计算公式:P=25.4/n h=0.640327P H=0.960491P r=0.137329P. 其中:H----指理想的牙型高度; r----指螺纹圆角半径,牙型角55°编制/日期:唐继军05.10.15 审核/日期:表二 :圆锥管螺纹的基本尺寸(摘自GB/T7306-1987)说明:1.常用计算公式:P=25.4/n, h=0.640327P, r=0.137278P; 2.螺纹字母代号含义: R---指圆锥外螺纹 , R C ---指圆锥内螺纹, R P ---圆柱内螺纹,牙型角55°;螺纹 代号螺距 P /mm 牙高h/mm 基面上的直径有效螺纹长度 /mm 基准长度有效螺纹长度外螺纹基面尺寸公差小头中径加工尺寸及公差 大径 d=D/mm中径 d 2=D 2 /mm 小径 d 1=D 1 /mm 基本 /mm 最大 /mm 最小 /mm 基本 /mm 最大 /mm 最小 /mm大径公差Td基面中径公差Td 2 下偏差 /mm 上偏差 /mm 下偏差/mm 上偏差 /mm 1/16"-28 0.907 0.581 7.723 7.142 6.561 6.5 4.0 4.9 3.1 6.5 7.4 5.6 -0.214 0 -0.214 0 6.78±0.02 1/8"-28 0.907 0.581 9.7289.1478.5666.54.0 4.9 3.1 6.5 7.45.6 -0.214 0 -0.214 0 8.78±0.02 1/4"-19 1.337 0.876 13.157 12.301 11.445 9.76.07.3 4.7 9.711.08.4 -0.250 0 -0.250 0 11.85±0.02 3/8"-19 1.337 0.876 16.662 15.806 14.950 10.1 6.47.75.1 10.1 11.48.8-0.250 0 -0.250 0 15.30±0.02 1/2"-14 1.814 1.162 20.955 19.793 18.631 13.2 8.2 10.0 6.4 13.2 15.0 11.4 -0.284 0 -0.284 0 19.18±0.02 3/4"-14 1.814 1.162 26.441 25.279 24.117 14.59.5 11.37.7 14.5 16.3 12.7 -0.284 0 -0.284 0 24.60±0.03 1"-112.309 1.479 33.249 31.770 30.291 16.8 10.4 12.78.116.8 19.1 14.5-0.360 0 -0.360 0 30.98±0.03 1-1/4"-11 2.309 1.479 41.910 40.431 38.952 19.1 12.7 15.0 10.4 19.1 21.4 16.8 -0.360 0 -0.360 0 39.50±0.02 1-1/2"-11 2.309 1.479 47.803 46.324 44.845 19.1 12.7 15.0 10.4 19.1 21.4 16.8 -0.360-0.36045.20±0.042.309 1.479 59.614 58.135 56.656 23.4 15.9 18.2 13.623.4 25.7 21.1 -0.360 0 -0.360 0 挑丝2-1/2"-11 2.3091.479 75.184 73.705 72.226 26.7 17.5 21.0 14.0 26.7 30.2 23.2 -0.434 0 -0.434 0 挑丝 螺纹代号 基面上的基本尺寸 基准距离L1 装配余量L3 外螺纹基面尺寸公差/mm 小头中径加工尺寸及公差大径(基准直径)d=D /mm 中径 d 2=D 2 /mm 小径 d 1=D 1 /mm 大径公差Td 基面中径公差Td 2 /mm 牙数/mm 牙数 下偏差 上偏差 下偏差 上偏差1/16"-27 7.895 7.142 6.389 4.064 4.32 2.822 3 -0.214 0 -0.214 0 6.77±0.02 1/8"-27 10.242 9.489 8.736 4.102 4.36 2.822 3 -0.214 0 -0.214 0 9.10±0.02 1/4"-18 13.616 12.487 11.358 5.786 4.10 4.234 3 -0.250 0 -0.250 0 12.00±0.02 3/8"-1817.05515.92614.7976.0964.324.2343-0.250-0.25015.40±0.02编制/日期: 审核/日期:。

管螺纹的基本尺寸表英制管螺纹内径外径对照表（换算成公制得对照表）尺寸代号每寸牙数大径中径小径建议底孔基准距离牙数1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.36 1/4 18 13.616 12.487 11.358 φ11.1 5.786 4.10 3/8 18 17.055 15.926 14.797 φ14.5 6.096 4.32 1/2 14 21.223 19.772 18.321 φ17.9 8.128 4.48 3/4 14 26.568 25.117 23.666 φ23.2 8.611 4.75 1 11.5 33.228 31.461 29.694 φ29.2 10.160 4.601-1/4 11.5 41.985 40.218 38.451 φ37.9 10.668 4.831-1/2 11.5 48.054 46.287 44.520 φ43.9 10.668 4.83管螺纹的基本尺寸表（3-29）G1/2 、ZG1/2 、锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT 、A型美制螺纹（UNF）常用规格外螺纹内螺纹-4 9/16"-19牙14.28 13.08-6 11/16''-16 17.46 16.1-8 13/16''-16 20.64 19.28-10 1''-14 25.40 23.57-12 1(3/16)''-12 30.00 28.32-16 1(7/16)''-12 36.51 34.67-20 1(11/16)''-12 42.86 41.02英制,公制螺纹对照表.尺寸代号每英寸牙数螺距螺纹直径（in) n p 大径D、d 小径D1、d11/16 28 0.907 7.723 6.5611/8 28 0.907 9.728 8.5661/4 19 1.337 13.157 11.4453/8 19 1.337 16.662 14.951/2 14 1.814 20.955 18.6315/8 14 1.814 22.911 20.5873/4 14 1.814 26.441 24.1177/8 14 1.814 30.201 27.8771 11 2.309 33.249 30.2911-1/8 11 2.309 37.897 34.9391-1/4 11 2.309 41.91 38.9521-1/2 11 2.309 47.803 44.8451-3/4 11 2.309 53.746 50.7882 11 2.309 59.614 56.6562-1/4 11 2.309 65.71 62.7522-1/2 11 2.309 75.184 72.2262-3/4 11 2.309 81.534 78.5783 11 2.309 87.884 84.9263-1/2 11 2.309 100.33 97.3724 11 2.309 113.03 110.0725 11 2.309 138.43 135.4726 11 2.309 163.83 160.872 注：1in=25.4mm1、用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：Rc—圆锥内螺纹55度Rp—与圆锥外螺纹配合的圆柱内螺纹R—圆锥外螺纹标准规定将螺纹尺寸代号写在特征代号之后，若螺纹为械旋应再加写左旋代号LH，具体示例如下：圆锥内螺纹：Rc1/2左旋圆柱内螺纹：Rp1/2—LH圆柱内螺纹与圆锥外螺纹的配合：Rp2/R2左旋B级外螺纹：G1/2B—LH螺纹副G1/2G1/2A内螺纹：G1/2。

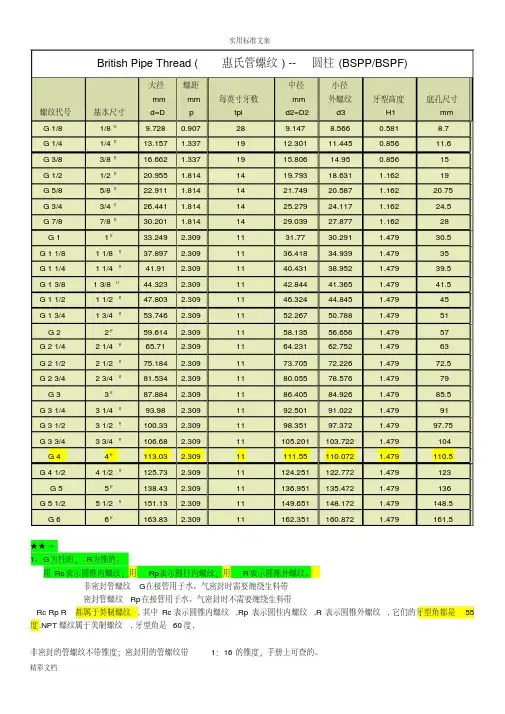

British Pipe Thread (惠氏管螺纹) -- 圆柱 (BSPP/BSPF)螺纹代号基本尺寸大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高度H1底孔尺寸mmG 1/8 1/8＂9.728 0.907 28 9.147 8.566 0.581 8.7G 1/4 1/4＂13.157 1.337 19 12.301 11.445 0.856 11.6G 3/8 3/8＂16.662 1.337 19 15.806 14.95 0.856 15G 1/2 1/2＂20.955 1.814 14 19.793 18.631 1.162 19G 5/8 5/8＂22.911 1.814 14 21.749 20.587 1.162 20.75G 3/4 3/4＂26.441 1.814 14 25.279 24.117 1.162 24.5G 7/8 7/8＂30.201 1.814 14 29.039 27.877 1.162 28G 1 1＂33.249 2.309 11 31.77 30.291 1.479 30.5G 1 1/8 1 1/8＂37.897 2.309 11 36.418 34.939 1.479 35G 1 1/4 1 1/4＂41.91 2.309 11 40.431 38.952 1.479 39.5G 1 3/8 1 3/8＂44.323 2.309 11 42.844 41.365 1.479 41.5G 1 1/2 1 1/2＂47.803 2.309 11 46.324 44.845 1.479 45G 1 3/4 1 3/4＂53.746 2.309 11 52.267 50.788 1.479 51G 2 2＂59.614 2.309 11 58.135 56.656 1.479 57G 2 1/4 2 1/4＂65.71 2.309 11 64.231 62.752 1.479 63G 2 1/2 2 1/2＂75.184 2.309 11 73.705 72.226 1.479 72.5G 2 3/4 2 3/4＂81.534 2.309 11 80.055 78.576 1.479 79G 3 3＂87.884 2.309 11 86.405 84.926 1.479 85.5G 3 1/4 3 1/4＂93.98 2.309 11 92.501 91.022 1.479 91G 3 1/2 3 1/2＂100.33 2.309 11 98.351 97.372 1.479 97.75G 3 3/4 3 3/4＂106.68 2.309 11 105.201 103.722 1.479 104G 4 4＂113.03 2.309 11 111.55 110.072 1.479 110.5G 4 1/2 4 1/2＂125.73 2.309 11 124.251 122.772 1.479 123G 5 5＂138.43 2.309 11 136.951 135.472 1.479 136G 5 1/2 5 1/2＂151.13 2.309 11 149.651 148.172 1.479 148.5G 6 6＂163.83 2.309 11 162.351 160.872 1.479 161.5★★→1、G为柱的，R为锥的。

G、RP（内） PF（日） 0.6403t 圆柱管螺纹（55°）上部H/6 下部H/6 削平ZG、R（外）、RC（内）、PT（外）、NPT（内）圆锥管螺纹（55°）上部H/6 下部H/6 削平Z 0.8t 布锥管螺纹（60°）上部0.033t下部0.033t BSP、BSPP=G 英制管螺纹（55°）上部H/6 下部H/6 削平UNC（粗）、UNF（细） 美制螺纹（60°） 上部H/8 下部H/4 削平BSW（粗）、BSF（细） 惠制螺纹（55°） 上部H/6 下部H/6 削平注意：美制与惠制螺纹均为紧固件类螺纹圆柱管螺纹公称直径为管子内径尺寸。

公制螺纹加工表内螺纹小径：D1=D-1.082532t外螺纹小径：d1=d-1.082532t公制螺纹 粗牙（60°）公制螺纹 细牙（60°）深度尺寸均为加工螺纹孔时孔深度尺寸。

（规定为15倍螺距）G 英制圆柱管螺纹（55°）加工一览表小径：d1=d-1.2807tZG 英制锥管螺纹（55°）加工一览表小径：d=d-1.2807t注意：底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时孔深度尺寸。

（规定为15倍螺距）Z 圆锥管螺纹（布锥管螺纹） （60°）小径：d=d-1.6t美制螺纹（UNC、UNF）参数表（60°）底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时孔深度尺寸。

（规定为15倍螺距）惠氏螺纹（BSW、BSF）参数表（55°）小径：d1=d-1.280655t注意：in为英寸符号，一英寸等于25.4毫米。

底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时光孔深度尺寸。

（规定为15倍螺距）惠氏螺纹为紧固件螺纹。

公称直径为螺纹大径。
