综合布线工程方案设计一、项目概况综合布线工程是指将计算机、通信设备、监控设备等进行有序连接，从而形成一个整体的通讯网络系统。
它是现代化办公环境中的重要设施，对于提高工作效率、降低成本、加强管理等方面都具有重要意义。
本文针对某大型企业的综合布线工程进行设计，通过合理规划和布局，提供一个高效、稳定、安全的通讯网络系统。
二、项目需求1. 网络数据传输：有线和无线网络通信；2. 电话通信：IP电话、传统电话；3. 监控系统：监控设备联网；4. 会议系统：多媒体会议设备的联网通讯；5. 办公自动化系统：各类设备的联网通讯。
三、综合布线工程方案设计1. 网络数据传输（1）有线网络布线方案公司办公楼内所有办公区域需要进行有线网络的布线连接，考虑到稳定性和传输速度，建议采用双绞线布线。
根据实际需求，可分为千兆以太网、万兆以太网两种规格。
采用屏蔽双绞线可有效减少外界电磁干扰，提高信号传输质量。
建议将网络中心交换机布放在办公楼的机房，通过光纤连接各楼层的交换机，实现整个楼宇的联网。
同时，为了提高网络的可靠性，建议在每层楼的主干线路上设置备用线路，一旦主干线路故障，备用线路能够自动切换，以保证网络的正常运行。
（2）无线网络覆盖方案对于一些移动办公区域，如会议室、休息室、走廊等，需要进行无线网络覆盖。
在设计无线网络时，需要考虑覆盖范围、信号强度、信道干扰等因素。
根据公司的实际需求，可以采用定向天线或者扩散天线的方式，通过合理布设AP（接入点），实现整个办公楼的无线覆盖。
2. 电话通信（1）IP电话系统设计IP电话是目前企业通信系统的主流，它可以利用网络进行语音通讯，不仅通话质量好，还能够实现多种高级功能，如呼叫转移、语音信箱等。
IP电话系统的设计需要综合考虑企业的通话需求、通话质量、系统扩展性等因素，结合公司的实际情况，设计一个高效稳定的IP电话系统。
建议采用带宽自适应的SIP协议，可以在保证通话质量的前提下，实现最大化的网络资源利用。

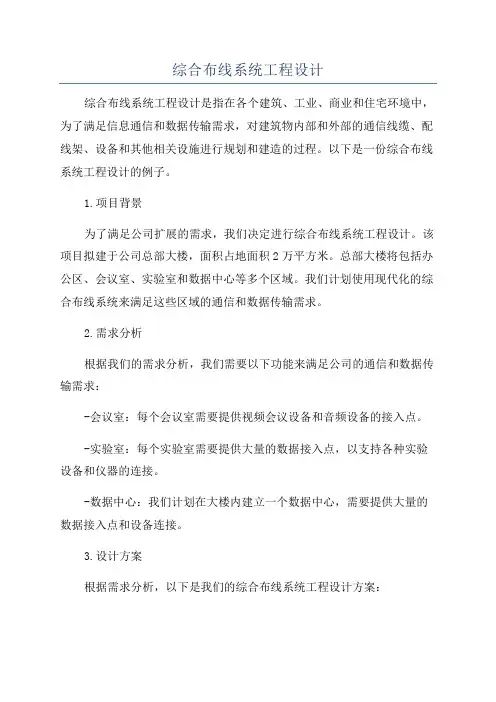

综合布线系统工程设计综合布线系统工程设计是指在各个建筑、工业、商业和住宅环境中，为了满足信息通信和数据传输需求，对建筑物内部和外部的通信线缆、配线架、设备和其他相关设施进行规划和建造的过程。
以下是一份综合布线系统工程设计的例子。
1.项目背景为了满足公司扩展的需求，我们决定进行综合布线系统工程设计。
该项目拟建于公司总部大楼，面积占地面积2万平方米。
总部大楼将包括办公区、会议室、实验室和数据中心等多个区域。
我们计划使用现代化的综合布线系统来满足这些区域的通信和数据传输需求。
2.需求分析根据我们的需求分析，我们需要以下功能来满足公司的通信和数据传输需求：-会议室：每个会议室需要提供视频会议设备和音频设备的接入点。
-实验室：每个实验室需要提供大量的数据接入点，以支持各种实验设备和仪器的连接。
-数据中心：我们计划在大楼内建立一个数据中心，需要提供大量的数据接入点和设备连接。
3.设计方案根据需求分析，以下是我们的综合布线系统工程设计方案：-选择合适的线缆类型：根据不同的区域和需求，我们将采用不同类型的线缆，如铜缆和光缆。
铜缆用于办公区域和会议室，而光缆用于实验室和数据中心。
-设计合适的路径和区域：我们将在整个建筑内规划合适的线缆路径和区域，以确保线缆能够轻松安装和维护。
我们将利用天花板上的可移动板和地板下的管道来隐藏线缆。
-安装网络设备：我们将在每个区域安装适当的网络设备，如交换机、路由器和防火墙，以保证网络的正常运行。
数据中心将有额外的服务器和存储设备。
-进行测试和调试：在项目完成后，我们将进行测试和调试，以确保各个区域的通信和数据传输功能正常运行。
4.实施计划以下是我们的实施计划：-第1周：详细分析需求和设计方案，制定实施计划。
-第2周至第4周：进行线缆敷设和设备安装。
-第5周：进行测试和调试。
-第6周：项目验收。
5.预算估计根据我们的设计方案和实施计划，我们预估该项目的总预算为XX万元。
这包括线缆、设备、安装、测试和调试等各项费用。

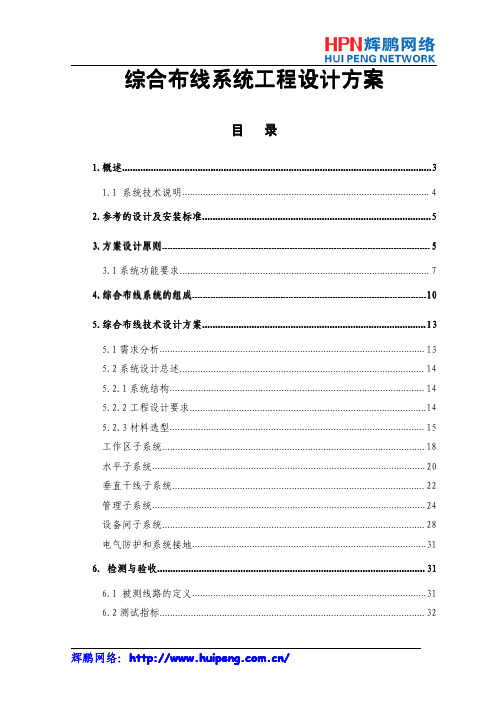

综合布线综合布线系统系统系统工程工程工程设计方案设计方案目录1.1.概述概述.......................................................................................................................31.1系统技术说明...............................................................................................42.2.参考的设计及安装标准参考的设计及安装标准........................................................................................53.3.方案设计原则方案设计原则.......................................................................................................53.1系统功能要求................................................................................................74.4.综合布线系统的组成综合布线系统的组成..........................................................................................105.5.综合布线技术设计方案综合布线技术设计方案......................................................................................135.1需求分析 (13)5.2系统设计总述 (14)5.2.1系统结构 (14)5.2.2工程设计要求 (14)5.2.3材料选型..................................................................................................15工作区子系统.....................................................................................................18水平子系统.........................................................................................................20垂直干线子系统.................................................................................................22管理子系统.........................................................................................................24设备间子系统.....................................................................................................28电气防护和系统接地 (31)6.检测与验收 (31)6.1被测线路的定义 (31)6.2测试指标 (32)布线系统服务内容 (36)7.7.布线系统服务内容7.1保修服务承诺 (37)7.2人员培训 (37)7.3售后服务与产品质保 (37)概述1.1.概述现代化的大厦，其楼内信息传输通道系统（布线系统）已不仅仅要求能支持一般的语音传输，还应能够支持多种计算机网络协议及多种厂商设备的信息互连，可适应各种灵活的，容错的组网方案，因此一套开放的，能全面支持各种系统应用（如语音系统，数据通讯系统，保安监控等）的综合布线系统，对于现代化办公大厦是必不可少的。
综合布线设计方案三篇篇一：智能大楼综合布线系统设计方案第一章前言由于计算机技术和通信技术的发展和信息社会的召唤，迫使现代建筑观念不得不更新。
各种电话，计算机网络、空调、保安监控、消防等系统，按传统的方法进行布线，使得整个大楼很难管理，也很难适应时代前进的步伐，而且会招来许多的麻烦。
例如:房间里没有必要的信息插座，天花板承受的电缆布线重量过大。
线缆通道过窄，弯道过多，线缆很难通过。
没有安放布线系统的设备空间。
在这种情况下，若需要移动，增加和改变通信电缆时，往往必须在墙上钻孔，铺设新的线缆。
这不但费时费工，而且会破坏大楼的美观和强度。
因此，在设计大楼时，必须十分重视对大楼的各种布线统一规划。
按照国际标准和工业标准，规范化布线。
智能大楼的建设，应注重这些通信基础设施的建设且应与大楼的建筑设计同步进行。
另外还应给这些基础建设留有相应的经费预算。
本方案以智能大楼的基本要求为基础，对布线系统提出总体设计方案。
第二章项目总述1、布线系统需求分析2、设计目标根据智能大楼的建筑分布、环境要求，“定制性”设计本综合布线系统。
系统设计贴切配合用户特点，旨在建立高技术起点、高品质、开放性的建筑群综合布线系统，集成视频、话音、和计算机网络数据通信功能；此外，本系统设计中应结合用户提出的性能价格比、安全性、扩展性的选择考虑。
具体达到下列目标：--标准化的网络系统本设计中各规范，技术指标及产品，均符合国际和工业标准，并可提供多厂牌产品的支持能力。
--系统冗余及强大的扩充性配合技术发展趋势选择国际标准布线方案，兼容目前需求和未来发展，预留足够的扩充能力。
--资源共享通过网络实现各部门，各单位的相互连接，实现资源的共享及外部网络的连接。
--高速的传输速率建立起100MBps的计算机网络并提供通信介质上的622MBps传输潜力，使未来能弹性提升为155M、1000M高速网络，以满足未来网络技术及业务发展的需求。
--完备的网管功能由中心网管工作站，即可充分掌握及管理整个网络的运转状态，易于维护且可保证网络的安全。
综合布线系统设计⽅案（通⽤5篇）综合布线系统设计⽅案 ⼀、什么是教案 教案是教师为顺利⽽有效地开展教学活动，根据课程标准，教学⼤纲和教科书要求及学⽣的实际情况，以课时或课题为单位，对教学内容、教学步骤、教学⽅法等进⾏的具体设计和安排的⼀种实⽤性教学⽂书。
教案包括教材简析和学⽣分析、教学⽬的、重难点、教学准备、教学过程及练习设计等。
⼆、综合布线系统设计⽅案（通⽤5篇） 为了确保事情或⼯作得以顺利进⾏，常常需要预先准备⽅案，⽅案是阐明具体⾏动的时间，地点，⽬的，预期效果，预算及⽅法等的企划案。
那么什么样的⽅案才是好的呢？下⾯是⼩编为⼤家整理的综合布线系统设计⽅案（通⽤5篇），仅供参考，⼤家⼀起来看看吧。
综合布线系统设计⽅案1 ⼀、需求分析 综合布线系统是酒店智能化系统的信息⽹络基础，本设计注重系统的质量、科学性、先进性、可靠性及安全性，易扩展，同时本设计兼顾考虑酒店的应⽤特点，将来发展的需要。
因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。
酒店综合布线系统的⽬标是：以系统规范为指导，以具有当前国际领先⽔平的综合布线技术、计算机技术、通讯技术和⾃动化技术为⽀撑，建⽴⼀套统⼀规划、⾼度集成的布线系统，为酒店计算机⽹络系统数据、图像及控制信号提供统⼀的传输线路、设备接⼝和⾼质量的传输性能。
全⾯实现酒店计算机通信⽹络的通讯、办公、管理⼿段的智能化、集成化，把酒店计算机通信⽹络建成⼀个⾼起点、⾼标准、功能设施⼀流、且具有⾼开放性和平滑升级性的⽹络平台。
同时，该布线系统兼顾了计算机⽹络系统未来的发展要求，提供15年保证；在酒店⼤楼增加新系统时，对新设备提供信号传输的⽀持。
作为酒店智能化系统的基础平台－综合布线系统将为整个酒店的语⾳通信、宽带数据、图像联⽹、酒店管理系统及⽹站建设提供⾼质量的传输通道。
酒店⼤楼内的各个功能区通过⾼性能的结构化综合布线系统连接起来，组成⼀套具备⾼传输带宽的、结构化的信息⾼速公路。
综合布线设计方案（实例）综合布线总体设计智能建筑概念大家已经很熟悉了，综合布线作为智能建筑的脉络，起着至关重要的作用。
一个好的综合布线方案设计，可以为智能建筑提供更快的网络环境和更久的使用时间。
智能建筑随着用户的需求，要求越来越高，除了要具备数据、语音的快速准确传递的基本功能外，视频会议、网络存储等应用在不断提升，而且对易用性、易维护性，灵活扩展性的要求越来越高。
目前，国际上各综合布线产品都提出了15年质量保证体系。
为了保护建筑物投资者的利益，我们可采取“总体规划，分布实施，水平布线尽量一步到位”。
主干线大多数都设置在建筑物弱电井，更换或扩充比较省事;水平布线是在建筑物的天花板内或管道里，施工费比初始投资的材料费高。
如果更换水平布线，要损坏建筑结构，影响整体美观。
因此，我们在设计水平布线，尽量选用档次较高的线缆及连接件，缩短布线周期。
综合布线设计原则综合布线是智能建筑的一项新技术工程，需要遵循以下原则：标准化：按照国际国内相关标准进行综合布线系统的设计和网络设备的选型。
易用性：所有接插件均使用标准件，方便管理和使用;综合布线系统管理的软硬件采用模块化结构，方便维护和更换。
经济性：在充分考虑并满足近期及未来需求的基础上，选用合适的设备，降低综合布线系统的造价。
可扩展性：支持综合布线系统的扩展和升级。
通过适量的冗余，满足未来的系统扩容;采用符合国际标准的综合布线设备，方便系统升级和设备接入。
灵活性：综合布线系统的使用不受物理位置和设备类型的限制，电脑组网及系统端口可随需求任意设定。
布线方式：采用星型拓扑结构的综合布线方式，具有多元化的功能，可以使任一子系统单独地布线，每一子系统均为一独立的单元组，更改任一子系统时，均不会影响其它子系统。
布线目标：综合布线设计的目标是，在既定时间以外，允许在有新需求的集成过程中，不必再去进行水平布线，损坏建筑装饰而影响审美。
综合布线设计方案1 工作区子系统工作区子系统由信息插座和跳线组成。
第一章、技术方案1 前言本设计方案按照最新的中国人民共和国国家标准：《建筑与建筑群综合布线系统工程设计规范》(GB/T50311-2000)和《建筑与建筑群综合布线系统工程施工及验收规范》(GB/T50312-2000)，并根据********的招标要求及建筑楼层的分布情况，围绕********－新办公楼的应用需求，从综合布线的重要性、长远性、可扩展性以及所采用的综合布线系统产品的特点而设计。
********作为政府重要的新闻单位，其办公环境的电子化、办公自动化应用水平，将直接影响到新闻采集、编辑、发送、出版等工作的及时性、准确性及保密性。
因此，在规划和设计时我们充分考虑了计算机信息网络系统、语音通信系统及各智能子系统对综合布线系统的要求，力求把综合布线系统建设成一个可靠、开放、高带宽、可扩展、并满足未来发展的布线系统。
本着‘满足用户需求的原则及先进、开放与标准化的原则，结合新闻单位工作的特殊性，在本设计方案中我们推荐使用美国AVAYA公司的超5类铜缆系列产品及光缆系列产品，并以AVAYA的超5类解决方案进行系统设计。
该品牌产品和解决方案具有符合最新国际标准、抗电磁干扰能力强、先进实用、易安装、管理和维护方便、较高的性能价格比等特点。
同时，该方案对用户将来的应用和发展作了充分的考虑，具有较大的扩充余地和较强的灵活性。
本方案的布线范围为《******** 招标书》要求的范围，功能主要以满足计算机网络通信、语音通信、各弱电系统的联网通信及网络视频传输为主，不包含各智能子系统（如监控报警系统、会议系统、一卡通系统）本身所需的布线；各智能子系统的布线用专用电缆敷设。
设计方案的内容包括综合布线系统客户需求分析、开放式布线系统方案设计、服务等部分。
方案设计中详细描述了该综合布线系统的总体结构和各子系统的设计细节，包括布线系统的需求分析、布线路由、器件选型、材料清单和系统检测等部分。
服务中论述了工程的品质保证和我方所要提供的培训及工程文档等等服务。
商务标书包括资格证明文件的复印件、工程预算、公司简介、工程案例及项目参与人员情况等。
2. 需求分析2.1 工程概况********新办公楼位于*市红塔西路。
办公楼共地上5层，地下半层，建筑长68.2 米，宽22.4米，建筑面积5324平方米。
信息中心机房设在5楼，是整个大楼的语音/数据中心。
依据招标要求：大楼信息点总数为500点，采用超5类布线系统，部份点位采用光缆到桌。
作为信息传输基础的综合布线系统，其设计的重点是：以中心机房为核心，将办公楼的各楼层配线架用光缆和大对数电缆与中心机房联成一个有机的整体，使系统具备稳定可靠、高速率、标准、开放、灵活、适用、可扩展的性能特点，从而满足新办公楼不同形式的应用要求。
2.2 应用需求分析作为信息传输基础的综合布线系统，必须支持现在以及未来语音、数据、视频会议、控制等信息高速传输的要求，为新闻采集、编辑、传送、出版等系列工作走向信息化、网络化奠定基础。
为此，对********－办公楼的综合布线系统建设应有一个整体全面的考虑。
要想建立一套高效的信息网络，必须有一套完整的高品质综合布线系统！针对用户的需求和本布线工程的性质，我们推荐使用美国AVAYA SYSTIMAX® SCS结构化布线系统。
这是一套针对宽带综合数字业务网需求而特别设计的高品质布线系统，符合中华人民共和国邮电部部颁布线标准“大楼通信结构化布线系统规范”，一经推入市场便立即获得了全球广泛的响应。
AVAYA公司的SYSTIMAX .SCS是一个端对端的全套布线解决方案，所有产品都是由AVAYA公司独家研发、生产，而没有任何一种产品是由其他厂家OEM生产的，这就充分保证了产品性能的完整性和优良的匹配性。
根据********的招标要求及建筑平面图纸，我们对目前及将来智能化的应用作以下分析：1. 总体需求◇ 满足主干1000Mbps,水平100Mbps交换到桌面的网络传输要求；◇ 主干光纤的配置冗余备份，满足将来扩展的需要；◇ 满足与电信及自身专网的连接；◇ 信息点功能可随需要灵活调整；◇ 兼容不同厂家、不同品牌的网络设备；2. 功能需求：本设计中的综合布线系统应当能满足下述通信需要：◇ 电话；◇ 计算机网络；◇ 具备实现 BAS、CAS、OAS、SCS等系统网络集成的条件；◇ 具备实现视频传输的条件；◇ 其他符合布线标准的信号、数据传输；3. 性能需求：有服务效率、服务质量、网络吞吐率、网络响应时间、数据传输速度、资源利用率、可靠性、性能/价格比等；◇ 根据本工程的特殊性，语音点和数据点使用相同的传输介质，即统一使用超5类4对双绞电缆，以实现语音、数据相互备份的需要；◇ 对于网络主干，数据通信介质全部使用光纤，语音通信主干使用大对数电缆；光缆和大对数电缆均留有余量；◇ 对于其他系统数据传输，可采用超5类双绞线或专用线缆；◇ 支持目前水平100M、主干1000M的网络应用，及未来扩展的需要；4. 环境需求：主要指地理分布，用户数量及其位置，用户之间的距离，用户群的组织特点，还有特殊的限制（如电缆等介质的布线是否有禁区）等；本工程中，布线主要在室内，在工地现场勘测时没有发现有特殊限制等。
5. 其他子系统（如办公自动化系统，设备控制系统等）对网络系统提出的要求；6. 设计约束：遵守其他标准，各行业的特点对网络的特殊要求，投资对布线设计的影响等。
2.3 信息点需求依据《********综合布线系统－招标书》的要求：大楼各办公室的语音点和数据点已作了明确的数量要求，设计时按标书要求将信息点合理分布至各房间合适位置。
我方建议在一楼售饭台增加1个双口信息插座，用于今后‘一卡通消费管理’；在地下停车场出入口位置增设1个双口信息插座，用于‘停车场管理系统’。
详细信息点统计见下表：信息点位统计表序号楼层楼层功能说明数据点语音点合计楼层配线间备注1 地下层2 FD1 FD1配线间设在二层控制室2 一层 853 二层 1024 三层 1055 四层 120 MD MD配线间设在五层机房,既是楼层配线间，也是主配线间。
6 五层 887 顶帽 28 总计 504在本方案中，我们共配置了504个信息点；其中168个语音点，336个数据点。
语音点和数据点互为备份。
2.4 配线间的划分及设置如上表所示，在水平信息点数量及点位确定的前提下，根据建筑的长宽尺寸及信息点线缆长度≤90米的要求，对配线间作出如下配置：FD1楼层配线间－设在二楼弱电井的202室，负责管理1层、2层、3层的信息点；MD 总配线间－设在5楼中心机房，负责管理4层、5层、顶层的信息点，及整个大楼的主干光缆、主干电缆；MD配线架既是主配线架，也是楼层配线架，是整个综合布线系统的汇集中心。
2.5 系统的设计目标考虑到综合布线系统对一次性施工的要求较高，为保证********-综合布线系统的先进性、适用性、稳定性和可靠性，并适应未来计算机网络快速发展的要求，在本次规划设计中我们选用了高品质的AVAYA布线产品。
综合目前各布线厂家的解决方案和发展趋势，我们推荐使用的美国AVAYA超5类布线产品可以很好地保证********目前和将来的应用需求，易于网络升级，避免系统在短期内步入技术落后的淘汰周期，最大限度地保护用户投资。
我们的设计目标：选择先进、高品质的综合布线产品，以高的性能指标、好的工艺性能确保综合布线系统能够满足智能化系统应用的要求；⌝使用光纤作为系统主干，冗余配置，提高系统宽带并防止电磁干扰，适应未来发展；⌝主干光缆可支持1Gbps以上的网络数据传输速率，水平超5类电缆可支持100Mbps以上的网络数据传输速率；⌝星型的拓扑结构，支持各种形式的网络应用；⌝为办公楼提供全方位的应用平台，支持办公网络设备、各种采编设备及保安设备等的系统集成；⌝以机柜型配线系统为核心，努力提高系统的可靠性和安全性；⌝综合考虑各智能系统对综合布线系统的要求，为各弱电系统集成提供传输通道；⌝具有开放式的结构，能与众多厂家的产品兼容，具有模块化、可扩展、面向用户的特点；⌝⌝能完全满足现在以及今后在语音、数据及影像通信方面的需求，能将语音、数据与影像等方面的通信融于一体，可应用于各种局域网络(LAN)；能适应将来网络结构的更改或设备的扩充；3. 系统方案设计3.1 设计标准及规范本设计方案所采用的标准、构局思路、计算依据、施工规范及验收遵循以下标准或规范：1) 《ISO/IEC11801用户建筑通用布线标准》2) 《EIA/TIA568A，EIA/TIA568B》3) 《GB/T 50311-2000 建筑与建筑群综合布线系统工程设计规范》4) 《GB/T 50312-2000 建筑与建筑群综合布线系统工程验收规范》5) 本方案设计依据以下产品规范：6) AVAYA综合布线系统《设计指南》7) AVAYA综合布线系统《安装手册》3.2 设计原则1) 以‘满足客户的需求’为第一前提，适当超前，统一规划；2) 先进性：选择的产品要技术领先期长、产品丰富，价格适中；具有大容量、高速率，能适应多媒体应用需求，及将来发展的应用。
3) 可扩展性：布线系统不但要能满足现阶段的业务需求，还要满足将来业务增长和新技术发展的要求。
4) 便于升级：计算机网络技术以惊人的速度向前发展，因此系统的设计要便于升级。
5) 高可靠性：综合布线系统是网络应用所依赖的基础，因此选择的系统产品要具备较好的可靠性和抗干扰性；6) 标准化：通讯协议和接口符合国际标准，并应是今后的发展主流；7) 开放性：能容纳不同厂家的设备和不同的网络平台；8) 安全性：具有保证信息不被窃、不丢失的机制；9) 实用性：系统拓扑结构必须要满足********的各种应用要求；10) 设计、施工、运营与服务：强调以人为本的设计思想，为用户提供安全、舒适、方便、快捷、高效、工作环境。
11) 由于布线系统有很长的使用期，反复布线只会造成投资上的浪费和时间上的消耗，因此在设计时应尽量做到统一规划，注重实用，适当超前，一次达到较为先进的水平；3.3 系统概述整个新办公楼－综合布线系统共设置了信息点：504点。
系统设计采用分层星型拓扑结构，共分成6个子系统，即：建筑群子系统、工作区子系统、水平子系统、管理区子系统、垂直子系统和设备间子系统。
通过不同的跳线管理可支持一、二、三级网络结构，既易于信息的统一管理又可满足不同区域内所有可能出现的应用需求。
整个系统共划分了2个配线间,楼层配线间设在2楼弱电井旁的控制室，主配线间设在5楼中心机房。
语音点和数据点的水平布线统一采用美国AVAYA超5类电缆；语音垂直主干采用3类25对电缆（2 ：1配置）；数据垂直主干采用美国AVAYA 6芯室内光缆。
