罗茨风机工作原理(带图示)

灰库气化风机1.1 灰库气化风机结构灰库气化风机一般为罗茨风机，是由罗茨泵、消音器、外接管组件、止回阀、冷却器、弹性接头、弹性隔震垫、三角带、滤清器等组成。

图1-1罗茨风机内部结构图图1-2罗茨风机实物图图1-3罗茨风机整机结构图1.2 灰库气化风机工作原理罗茨风机是一种容积型回转气体动力机械，如图1-4所示，在机壳与墙板合围而成的气缸中，平行的配置一对能相互啮合但又保持固定啮合间隙的转子，将机壳上的进气口与排气口分开，并由同步齿轮传动作反方向等速旋转，把叶轮型面与汽缸壁所形成的工作容积中的气体无内压缩地从进气口推移到排气口，气体排到出风管时压力增加，增加的大小取决于出风管阻力的情况，只要转子转动，总有一定体积的气体排到出风口，也有一定体积的气体被吸入。

阻力妨碍物体运动的作用力，称“阻力”。

在一段平直的铁路上行驶的火车，受到机车的牵引力，同时受到空气和铁轨对它的阻力。

牵引力和阻力的方向相反，牵引力使火车速度增大，而阻力使火车的速度减小。

如果牵引力和阻力彼此平衡，它们对火车的作用就互相抵消，火车就保持匀速直线运动。

物体在液体中运动时，运动物体受到流体的作用力，使其速度减小，这种作用力亦是阻力。

例如划船时船桨与水之间，水阻碍桨向后运动之力就是阻力。

又如，物体在空气中运动，因与空气摩擦而受到阻力。

图1-4罗茨风机工作原理图1.3 灰库气化风电加热器结构1.3.1 电加热将电能转变成热能以加热物体。

是电能利用的一种形式。

与一般燃料加热相比,电加热可获得较高温度(如电弧加热,温度可达3000℃以上)，易于实现温度的自动控制和远距离控制，可按需要使被加热物体保持一定的温度分布。

电加热能在被加热物体内部直接生热，因而热效率高，升温速度快，并可根据加热的工艺要求，实现整体均匀加热或局部加热（包括表面加热），容易实现真空加热和控制气氛加热。

在电加热过程中，产生的废气、残余物和烟尘少，可保持被加热物体的洁净，不污染环境。

罗茨风机工作原理罗茨风机是一种常用的离心风机，广泛应用于工业生产中的通风、排风、增压和输送等领域。

它的工作原理是通过离心力将气体或气体颗粒推入风机的排气道，并产生气流。

1. 罗茨风机的结构罗茨风机由主体、叶轮、传动装置和控制系统组成。

主体是整个风机的外壳，通常由钢板焊接而成，具有良好的密封性。

叶轮是罗茨风机的核心部件，由两个或多个叶片组成，叶片与主轴相连接，通过主轴的旋转来产生气流。

传动装置通常由电机和减速器组成，用于驱动叶轮旋转。

控制系统用于监测和控制罗茨风机的运行状态。

2. 工作原理罗茨风机的工作原理基于离心力和容积原理。

当电机启动时，通过传动装置将动力传递给叶轮，使其高速旋转。

叶轮的旋转会产生离心力，将气体或气体颗粒推入风机的排气道。

同时，叶轮的旋转也会改变排气道的容积，使气体被压缩和排出。

当叶轮旋转到最大容积时，气体被迫排出，形成气流。

随着叶轮的继续旋转，气体被连续压缩和排出，形成稳定的气流。

3. 工作过程罗茨风机的工作过程包括吸气、压缩和排气三个阶段。

在吸气阶段，叶轮旋转，气体通过进气口进入风机的主体内部。

在压缩阶段，叶轮的旋转使气体被连续压缩，同时排气道的容积减小。

在排气阶段，叶轮继续旋转，气体被迫排出，形成稳定的气流。

4. 应用领域罗茨风机广泛应用于工业生产中的通风、排风、增压和输送等领域。

例如，在污水处理厂中，罗茨风机可以用于增压和输送污水；在石化工厂中，罗茨风机可以用于通风和排风；在电力站中，罗茨风机可以用于燃烧过程中的气体输送等。

5. 优点和特点罗茨风机具有以下优点和特点：- 高效能：罗茨风机的离心力和容积原理使其能够高效地产生气流，提供较大的风量和压力。

- 低噪音：罗茨风机采用特殊的设计和材料，减少了噪音的产生，保持了安静的工作环境。

- 可靠性：罗茨风机的结构简单，零部件少，使用寿命长，维护成本低。

- 适应性强：罗茨风机可以适应不同的工作环境和工作条件，具有较强的适应性和稳定性。

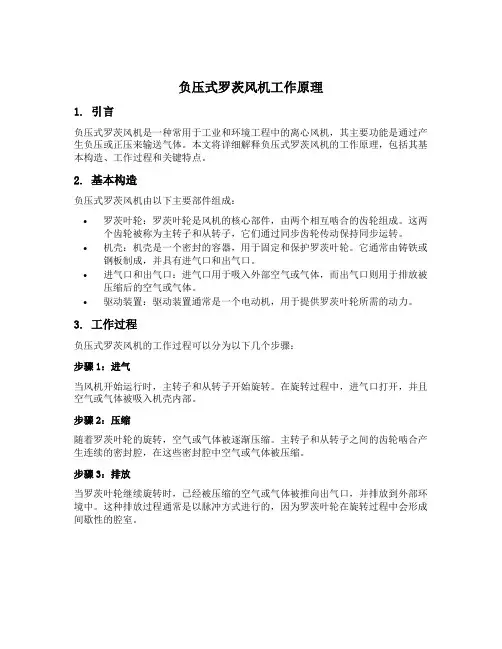

负压式罗茨风机工作原理1. 引言负压式罗茨风机是一种常用于工业和环境工程中的离心风机，其主要功能是通过产生负压或正压来输送气体。

本文将详细解释负压式罗茨风机的工作原理，包括其基本构造、工作过程和关键特点。

2. 基本构造负压式罗茨风机由以下主要部件组成：•罗茨叶轮：罗茨叶轮是风机的核心部件，由两个相互啮合的齿轮组成。

这两个齿轮被称为主转子和从转子，它们通过同步齿轮传动保持同步运转。

•机壳：机壳是一个密封的容器，用于固定和保护罗茨叶轮。

它通常由铸铁或钢板制成，并具有进气口和出气口。

•进气口和出气口：进气口用于吸入外部空气或气体，而出气口则用于排放被压缩后的空气或气体。

•驱动装置：驱动装置通常是一个电动机，用于提供罗茨叶轮所需的动力。

3. 工作过程负压式罗茨风机的工作过程可以分为以下几个步骤：步骤1：进气当风机开始运行时，主转子和从转子开始旋转。

在旋转过程中，进气口打开，并且空气或气体被吸入机壳内部。

步骤2：压缩随着罗茨叶轮的旋转，空气或气体被逐渐压缩。

主转子和从转子之间的齿轮啮合产生连续的密封腔，在这些密封腔中空气或气体被压缩。

步骤3：排放当罗茨叶轮继续旋转时，已经被压缩的空气或气体被推向出气口，并排放到外部环境中。

这种排放过程通常是以脉冲方式进行的，因为罗茨叶轮在旋转过程中会形成间歇性的腔室。

步骤4：循环一旦空气或气体被排放出去，主转子和从转子继续旋转，回到进气口的位置。

这样，循环过程就可以开始了。

罗茨叶轮的连续旋转使得空气或气体不断被吸入、压缩和排放。

4. 关键特点负压式罗茨风机具有以下几个关键特点：•高效率：罗茨叶轮的设计和运行方式使得负压式罗茨风机具有较高的效率。

它可以在较低的功率消耗下产生较大的风量。

•无油润滑：负压式罗茨风机采用无油润滑设计，避免了油污染和润滑剂更换的问题。

•低噪音：罗茨叶轮之间的啮合过程相对平稳，因此负压式罗茨风机通常具有较低的噪音水平。

•可靠性：负压式罗茨风机由于结构简单，故障率相对较低，并且维护成本也相对较低。

罗茨风机工作原理罗茨风机是一种常用于气体输送和增压的设备，其工作原理基于离心力和容积效应。

它由一个外壳和内部的旋转部件组成，旋转部件由两个或者多个叶轮组成，这些叶轮通过齿轮或者带轮连接在一起。

下面将详细介绍罗茨风机的工作原理。

1. 罗茨风机的结构罗茨风机由一个外壳和内部的旋转部件组成。

外壳是一个密封的容器，内部有一个进气口和一个出气口。

旋转部件由两个或者多个叶轮组成，这些叶轮通过齿轮或者带轮连接在一起，并在外壳内旋转。

2. 进气过程当罗茨风机开始运转时，进气口打开，外部空气进入风机内部。

进气过程中，叶轮的旋转使得进气口处的空气被吸入，并随着叶轮的旋转而被推向风机的出气口。

3. 离心力效应罗茨风机的工作原理基于离心力的作用。

当叶轮旋转时，叶轮的叶片将空气推向外部，产生离心力。

离心力使得空气被推向风机的外壳壁上，并沿着外壳壁向出气口方向挪移。

4. 容积效应除了离心力，罗茨风机还利用容积效应来增加气体的压力。

容积效应是指在叶轮旋转过程中，叶轮的叶片与外壳之间形成的密闭空间逐渐减小，从而使气体被压缩。

这种压缩作用使得气体的压力随着叶轮的旋转而增加。

5. 出气过程在叶轮旋转的过程中，气体被推向风机的出气口。

当气体到达出气口时，压力已经增加到所需的水平。

出气过程中，外壳的密封性确保气体不会泄漏出去。

6. 应用领域罗茨风机的工作原理使其在许多领域得到广泛应用。

它常用于废水处理厂中的气体输送和增压，也可用于粉尘采集系统、真空输送系统以及化工、制药和食品加工等行业中的气体处理。

总结：罗茨风机是一种利用离心力和容积效应工作的设备。

它通过旋转叶轮产生离心力和压缩作用，将空气推向出气口，并增加气体的压力。

罗茨风机广泛应用于气体输送和增压领域，以及废水处理、粉尘采集、真空输送等行业。

它的工作原理使得气体可以高效地被输送和处理。

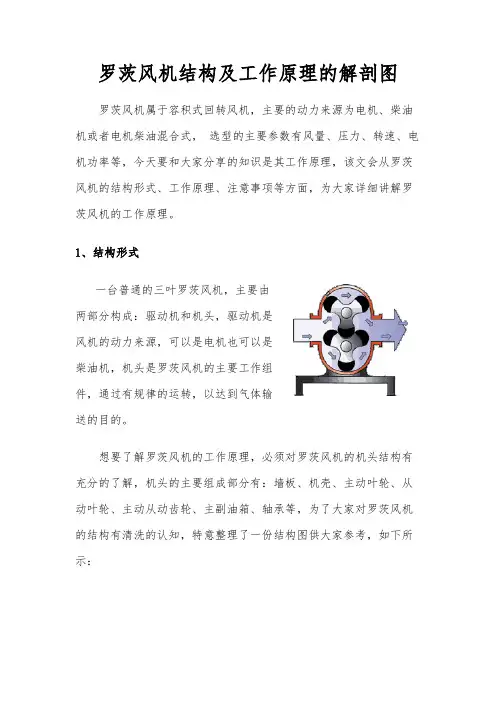

罗茨风机结构及工作原理的解剖图罗茨风机属于容积式回转风机，主要的动力来源为电机、柴油机或者电机柴油混合式，选型的主要参数有风量、压力、转速、电机功率等，今天要和大家分享的知识是其工作原理，该文会从罗茨风机的结构形式、工作原理、注意事项等方面，为大家详细讲解罗茨风机的工作原理。

1、结构形式一台普通的三叶罗茨风机，主要由两部分构成：驱动机和机头，驱动机是风机的动力来源，可以是电机也可以是柴油机，机头是罗茨风机的主要工作组件，通过有规律的运转，以达到气体输送的目的。

想要了解罗茨风机的工作原理，必须对罗茨风机的机头结构有充分的了解，机头的主要组成部分有：墙板、机壳、主动叶轮、从动叶轮、主动从动齿轮、主副油箱、轴承等，为了大家对罗茨风机的结构有清洗的认知，特意整理了一份结构图供大家参考，如下所示：2、工作原理罗茨风机有两个叶轮（图二，圈中部分），在电机带动下，两个叶轮会相向转动，当叶轮转过进气口之后，两个叶轮和墙板及机壳之间会形成一个密封的腔室，叶轮继续转动，密封腔室里面的空气会被压入排气口，如此反复经过进气口和排气口，将外界空气输送至目的地。

叶轮与叶轮、叶轮与墙板、叶轮与机壳之间会存在一定的间隙，该间隙有固定标准和误差，误差过大会产生其他相应的故障问题。

在叶轮经过排气口时，在管道前方压力的作用下，会将部分气体通过间隙泄漏至外界，这样的泄漏，我们称之为内泄漏。

罗茨风机的具体的工作原理流程请看下图：3、注意事项罗茨风机属于容积式风机，所以，在运转起来之后，风量基本不会发生变化，当前方压力稍有变化时，也能够持续进行空气输送。

在长期使用之后，罗茨风机的风量会发生变化，多为风量减小，引起的主要原因是：叶轮与叶轮间隙、叶轮与墙板间隙、叶轮与机壳间隙发生了变化，造成内泄漏增大，进而影响罗茨风机的风量。

为了保证罗茨风机正常工作运转，风机的其他组件也起到了非常重要的作用，如：轴承、齿轮等，配合工作的组件出现了异常故障，对风机的运转也会造成很大的影响。

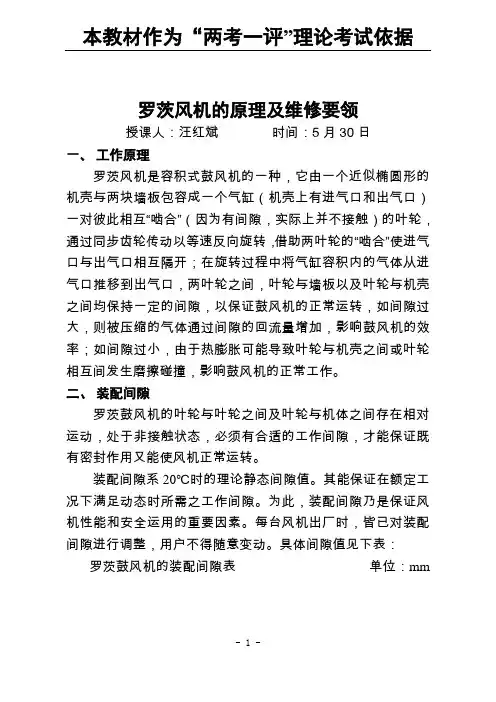

罗茨风机的原理及维修要领授课人：汪红斌时间：5月30日一、工作原理罗茨风机是容积式鼓风机的一种，它由一个近似椭圆形的机壳与两块墙板包容成一个气缸（机壳上有进气口和出气口）一对彼此相互“啮合”（因为有间隙，实际上并不接触）的叶轮，通过同步齿轮传动以等速反向旋转，借助两叶轮的“啮合”使进气口与出气口相互隔开；在旋转过程中将气缸容积内的气体从进气口推移到出气口，两叶轮之间，叶轮与墙板以及叶轮与机壳之间均保持一定的间隙，以保证鼓风机的正常运转，如间隙过大，则被压缩的气体通过间隙的回流量增加，影响鼓风机的效率；如间隙过小，由于热膨胀可能导致叶轮与机壳之间或叶轮相互间发生磨擦碰撞，影响鼓风机的正常工作。

二、装配间隙罗茨鼓风机的叶轮与叶轮之间及叶轮与机体之间存在相对运动，处于非接触状态，必须有合适的工作间隙，才能保证既有密封作用又能使风机正常运转。

装配间隙系20℃时的理论静态间隙值。

其能保证在额定工况下满足动态时所需之工作间隙。

为此，装配间隙乃是保证风机性能和安全运用的重要因素。

每台风机出厂时，皆已对装配间隙进行调整，用户不得随意变动。

具体间隙值见下表：罗茨鼓风机的装配间隙表单位：mm在保证鼓风机性能及正常运行条件下,上述间隙值允许作适当调整。

三、间隙调整1、间隙δ1的调整：拧松齿圈与齿毂紧固螺栓拆下定位圆锥销，调节齿圈与齿毂安装角度位置。

即能达到调整间隙δ1之目的。

调好间隙后，必须修正定位销孔（或另置）后，再以圆锥销定位。

并把紧固螺栓拧紧。

调整δ1间隙，应在叶轮360°旋转中进行。

如图所示，A点旋转90°时能测得1/4叶轮型线的啮合间隙。

2、间隙δ2之调整拧松机壳与墙板间的紧固螺栓，并拆下定位圆锥销，根据具体情况，高速机壳与墙板之相对位置，以调整轩轮与机壳之径向间隙，调妥后，必须修正定位销孔（或另置），再以圆锥销定位。

而后用螺栓把壳体与墙板紧固到一起3、间隙δ3与δ4之调整在定位端墙板的轴承壳上有紧固螺钉和调整螺钉，预使δ3减小，而δ4增大，则先旋松紧固螺钉。

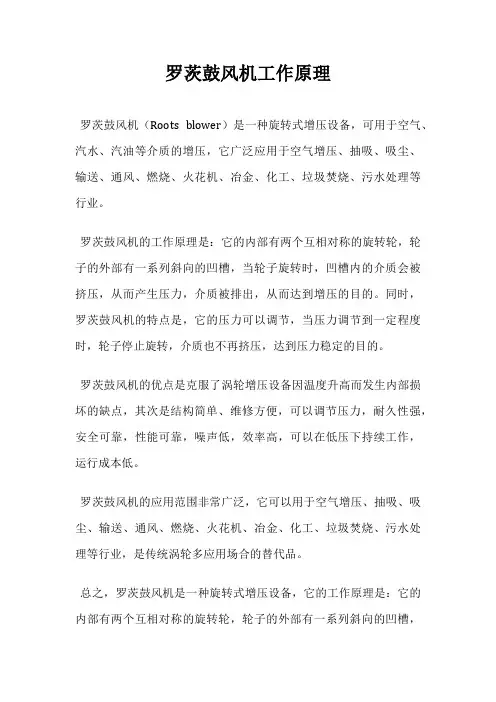

罗茨鼓风机工作原理
罗茨鼓风机（Roots blower）是一种旋转式增压设备，可用于空气、汽水、汽油等介质的增压，它广泛应用于空气增压、抽吸、吸尘、输送、通风、燃烧、火花机、冶金、化工、垃圾焚烧、污水处理等行业。

罗茨鼓风机的工作原理是：它的内部有两个互相对称的旋转轮，轮子的外部有一系列斜向的凹槽，当轮子旋转时，凹槽内的介质会被挤压，从而产生压力，介质被排出，从而达到增压的目的。

同时，罗茨鼓风机的特点是，它的压力可以调节，当压力调节到一定程度时，轮子停止旋转，介质也不再挤压，达到压力稳定的目的。

罗茨鼓风机的优点是克服了涡轮增压设备因温度升高而发生内部损坏的缺点，其次是结构简单、维修方便，可以调节压力，耐久性强，安全可靠，性能可靠，噪声低，效率高，可以在低压下持续工作，运行成本低。

罗茨鼓风机的应用范围非常广泛，它可以用于空气增压、抽吸、吸尘、输送、通风、燃烧、火花机、冶金、化工、垃圾焚烧、污水处理等行业，是传统涡轮多应用场合的替代品。

总之，罗茨鼓风机是一种旋转式增压设备，它的工作原理是：它的内部有两个互相对称的旋转轮，轮子的外部有一系列斜向的凹槽，
当轮子旋转时，凹槽内的介质会被挤压，从而产生压力，介质被排出，从而达到增压的目的。

它的优点是克服了涡轮增压设备因温度升高而发生内部损坏的缺点，其次是结构简单、维修方便，可以调节压力，耐久性强，安全可靠，性能可靠，噪声低，效率高，可以在低压下持续工作，运行成本低，广泛应用于空气增压、抽吸、吸尘、输送、通风、燃烧、火花机、冶金、化工、垃圾焚烧、污水处理等行业。

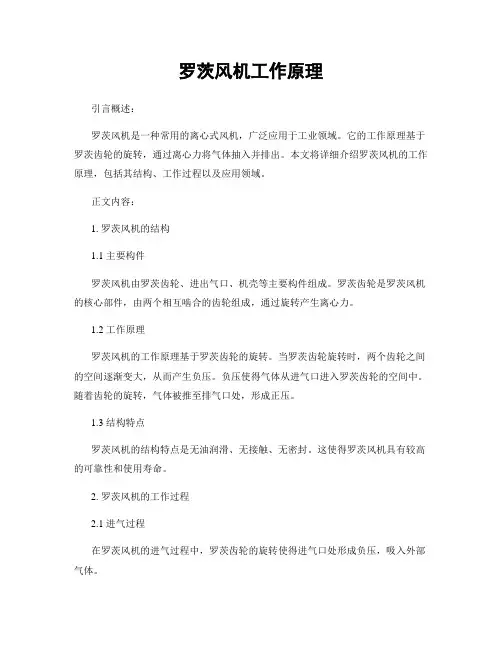

罗茨风机工作原理引言概述：罗茨风机是一种常用的离心式风机，广泛应用于工业领域。

它的工作原理基于罗茨齿轮的旋转，通过离心力将气体抽入并排出。

本文将详细介绍罗茨风机的工作原理，包括其结构、工作过程以及应用领域。

正文内容：1. 罗茨风机的结构1.1 主要构件罗茨风机由罗茨齿轮、进出气口、机壳等主要构件组成。

罗茨齿轮是罗茨风机的核心部件，由两个相互啮合的齿轮组成，通过旋转产生离心力。

1.2 工作原理罗茨风机的工作原理基于罗茨齿轮的旋转。

当罗茨齿轮旋转时，两个齿轮之间的空间逐渐变大，从而产生负压。

负压使得气体从进气口进入罗茨齿轮的空间中。

随着齿轮的旋转，气体被推至排气口处，形成正压。

1.3 结构特点罗茨风机的结构特点是无油润滑、无接触、无密封。

这使得罗茨风机具有较高的可靠性和使用寿命。

2. 罗茨风机的工作过程2.1 进气过程在罗茨风机的进气过程中，罗茨齿轮的旋转使得进气口处形成负压，吸入外部气体。

2.2 压缩过程进入罗茨齿轮的气体被逐渐压缩，形成正压。

随着齿轮的旋转，气体被推至排气口处。

2.3 排气过程罗茨风机的排气过程是通过正压将气体排出。

排气口处的气体被推至外部环境。

3. 罗茨风机的应用领域3.1 工业领域罗茨风机广泛应用于工业领域，用于气体输送、压缩和循环等工艺过程。

3.2 环境保护罗茨风机在环境保护领域也有重要应用，如废气处理、污水处理等。

3.3 制药和食品工业罗茨风机在制药和食品工业中用于气体输送、干燥和冷却等过程。

总结：综上所述，罗茨风机是一种基于罗茨齿轮旋转的离心式风机。

它的工作原理基于离心力，通过罗茨齿轮的旋转将气体抽入并排出。

罗茨风机具有无油润滑、无接触、无密封等结构特点，广泛应用于工业领域、环境保护以及制药和食品工业等领域。

通过深入了解罗茨风机的工作原理，我们可以更好地理解其在不同领域的应用。

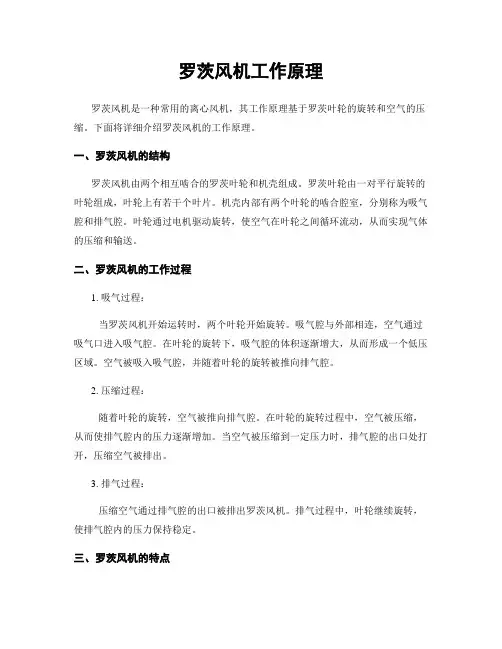

罗茨风机工作原理罗茨风机是一种常用的离心风机，其工作原理基于罗茨叶轮的旋转和空气的压缩。

下面将详细介绍罗茨风机的工作原理。

一、罗茨风机的结构罗茨风机由两个相互啮合的罗茨叶轮和机壳组成。

罗茨叶轮由一对平行旋转的叶轮组成，叶轮上有若干个叶片。

机壳内部有两个叶轮的啮合腔室，分别称为吸气腔和排气腔。

叶轮通过电机驱动旋转，使空气在叶轮之间循环流动，从而实现气体的压缩和输送。

二、罗茨风机的工作过程1. 吸气过程：当罗茨风机开始运转时，两个叶轮开始旋转。

吸气腔与外部相连，空气通过吸气口进入吸气腔。

在叶轮的旋转下，吸气腔的体积逐渐增大，从而形成一个低压区域。

空气被吸入吸气腔，并随着叶轮的旋转被推向排气腔。

2. 压缩过程：随着叶轮的旋转，空气被推向排气腔。

在叶轮的旋转过程中，空气被压缩，从而使排气腔内的压力逐渐增加。

当空气被压缩到一定压力时，排气腔的出口处打开，压缩空气被排出。

3. 排气过程：压缩空气通过排气腔的出口被排出罗茨风机。

排气过程中，叶轮继续旋转，使排气腔内的压力保持稳定。

三、罗茨风机的特点1. 高效率：罗茨风机采用双叶轮结构，可以实现高效率的气体压缩和输送。

其结构使得空气在叶轮之间循环流动，减少能量损失，提高了风机的效率。

2. 低噪音：罗茨风机的叶轮结构使得气体在旋转过程中受到平衡力的作用，减少了震动和噪音的产生。

同时，风机的机壳也采用吸音材料，进一步降低了噪音水平。

3. 无油润滑：罗茨风机采用无油润滑的设计，减少了对环境的污染和维护成本。

叶轮之间的啮合腔室是密封的，不需要额外的润滑油。

4. 适用范围广：罗茨风机适用于多种气体的压缩和输送，包括空气、氮气、氢气等。

它广泛应用于污水处理、水处理、石油化工、食品加工等领域。

四、罗茨风机的应用案例1. 污水处理：罗茨风机在污水处理中被广泛应用于曝气系统。

通过罗茨风机提供的气体压力，将氧气输送到曝气池中，促进污水中的微生物生长和有机物的降解。

2. 粉尘收集：罗茨风机可以用于工业粉尘收集系统中，通过压缩空气将粉尘输送到集尘器中，净化工作环境。
