罗茨风机基础知识

罗茨风机详细说明书一、引言罗茨风机是一种非常常见的离心式风机，它具有高效率、低噪音和广泛应用的优点。

本文将详细介绍罗茨风机的工作原理、结构组成、特点和应用领域。

二、工作原理罗茨风机利用离心式压缩原理产生气流。

其工作原理如下：通过罗茨叶轮的旋转，气体被迫分子扩散和膨胀，从而形成较低压力区域，气体被吸入风机的中心孔中。

接着，气体通过旋转的叶轮向外被推进，从而增加了气体的压力。

最终，气体被排出风扇并进入管道或其他装置。

三、结构组成1.驱动装置：罗茨风机通常由电动机驱动。

电动机负责提供动力，使叶轮旋转。

2.罗茨叶轮：罗茨叶轮是罗茨风机的核心部件，它由两个叶轮组成，这两个叶轮之间保持一定的间隙。

当叶轮旋转时，气体通过叶轮并被推进。

3.壳体：罗茨风机的壳体用于固定和支撑叶轮。

壳体通常由铸铁或钢板制成，并且经过充分的强度和刚度设计，以确保安全和可靠。

4.进/出口管道：罗茨风机通常具有一个进口和一个出口，以确保气体可以正确地进入和排出风机。

5.温度和振动监测装置：为了确保罗茨风机的正常运行和安全性，通常会安装温度和振动监测装置，以便及时检测任何异常情况。

四、特点1.高效率：罗茨风机的设计和作用原理使其具有较高的效率。

相比于其他类型的风机，其能够以较少的能源产生更大的气流。

2.低噪音：罗茨风机采用密封设计和专利的消声结构，能够有效降低噪音产生。

这使得罗茨风机非常适合安装在对噪音有严格要求的环境中。

3.高可靠性：罗茨风机的结构简单且坚固，其关键部件经过精心设计和制造，使其具有良好的耐久性和可靠性。

4.操作简便：罗茨风机通常使用自动控制系统，可以根据需要进行远程操作和控制。

五、应用领域罗茨风机广泛应用于许多领域，如：水处理，污水处理，制药，化工，能源，矿山，食品加工等。

其主要用途包括：1.污水处理：罗茨风机可用于给污水处理厂提供氧气，用于细菌的呼吸和污水的氧化处理。

2.汽车生产线：罗茨风机可用于汽车生产线上的喷漆和研磨过程，以提供干燥和通风作用。

2023-11-04CATALOGUE目录•罗茨风机基础知识•罗茨风机的工作原理•罗茨风机的安装与调试•罗茨风机的故障排除与维修•罗茨风机的应用案例与实例•罗茨风机的选型与使用注意事项01罗茨风机基础知识定义罗茨风机是一种容积式风机，通过一对或两对叶轮的旋转，将低压气体升压并排出的机械。

特点罗茨风机具有稳定的压力输出、高效率、低噪音、可靠性高等特点，广泛应用于各个领域。

罗茨风机的定义与特点分类根据叶轮数量和结构，罗茨风机主要分为单级罗茨风机和双级罗茨风机，以及根据用途分为普通罗茨风机和特殊用途罗茨风机（如防腐、防爆等）。

用途罗茨风机广泛应用于污水处理、水泥、化工、食品、电力等行业的气体输送、真空包装、水处理等领域。

罗茨风机的分类与用途罗茨风机最早由美国工程师George B. Hoadley于1868年发明，经过一百多年的发展，技术已经相当成熟。

历史随着科技的不断进步，罗茨风机在材料、技术和性能上也不断得到提升，适应了各种不同领域的需求。

同时，针对特殊应用场合，罗茨风机也得到了不断的改进和优化。

发展罗茨风机的历史与发展02罗茨风机的工作原理包括机壳、墙板、叶轮、同步齿轮、机体等。

主机为罗茨风机提供动力，连接主轴，通过皮带轮与主机联动。

电机降低罗茨风机运行噪音，优化进排气效果。

进出口消音器包括油箱、油泵、润滑油过滤器等，为罗茨风机提供润滑作用。

润滑系统罗茨风机的结构与组成罗茨风机通过同步齿轮的带动，叶轮开始旋转，此时机壳内的空气被叶轮带着一起旋转。

罗茨风机的工作流程吸气随着叶轮的转动，机壳内的空气被压缩，压力逐渐增大。

压缩当叶轮转动到一定位置时，与同步齿轮的齿合关系发生变化，机壳内的空气开始排出，完成一个吸气-压缩-排气的过程。

排压罗茨风机的性能参数与指标转速电机的转速，反映了罗茨风机的旋转速度。

噪音罗茨风机运行时产生的噪音分贝值。

功率电机的功率，反映了罗茨风机的能耗。

风量单位时间内罗茨风机能够输送的空气量。

一、工作原理:罗茨鼓风机主要由机壳、墙板及两个装有叶轮的转子组成。

通过一对同步齿轮的作用,使两转子呈反方向等速旋转,并依靠叶轮与叶轮之间、叶轮与机壳之间的间隙,使吸气腔和排气腔基本隔绝,借助于叶轮旋转、推动机壳容积内气体,达到鼓风之目的。

罗茨风机是定容式风机，转速一定时，风量与出口压强无关，转速睛定时，风量不变。

压强越大，扬程越大，但升压不能超过风机的额定升压。

罗茨风机最大升压约为90KPaⅠⅡⅢⅣ立式结构（L）卧式结构（W）二、罗茨鼓风机使用说明使用方法1、使用要求：(1)进气温度不大于40℃(2)气体中固体微粒含量不大于100mg/m3最大微粒应不大于装配间隙之半；(3)轴承温温度不超过95℃；(4)润滑油温度不超过65℃；(5)不得超过标牌规定升压范围。

3、风机空负载试运转：(1)新安装或大修后的风机都应经过空载试运转；(2)空负载运转是指在进气、排气阀完全打开的条件下投入运转；(3)没有不正常的气味或冒烟现象及碰撞或磨擦声，轴承部位的径向振动不大于6.3mm/s；(4)空负载运行30min左右，如情况正常，即可投入带负荷运转，如发现运行不正常，立即停机进行检查，排除后仍需作空负载运转。

4、正常负载持续运转：(1)要求逐步缓慢地升压，带上负荷直到额定负荷，不允许一次调节至额定负荷；(2)风机正常工作中，严禁完全关闭进、排气阀；也不准超负荷运行；(3)由于罗茨鼓风机特性，不允许将排气口气体长时间地直接回流调节，则必须采用冷却措施；(4)鼓风机不应在满负荷情况下突然停车，以免损坏零部件。

5、试车及运转①试车前的准备□检查各部分联接是否紧固良好；□检查鼓风机与电动机的找中、找正质量;□打开油箱上的通气装置,向齿轮侧油箱（主油箱）、驱动侧油箱（副油箱）注入规定牌号的润滑油至油标位置，并具有足够的量，油量既不能多，更不能少。

油量多了油温会升高，低了会烧齿轮或轴承；□扳动联轴器,检查转动是否灵活有无摩擦或碰撞现象,检查各部位工作间隙是否符合要求；□向油箱注入规定牌号的机械油于二条油位线中间。

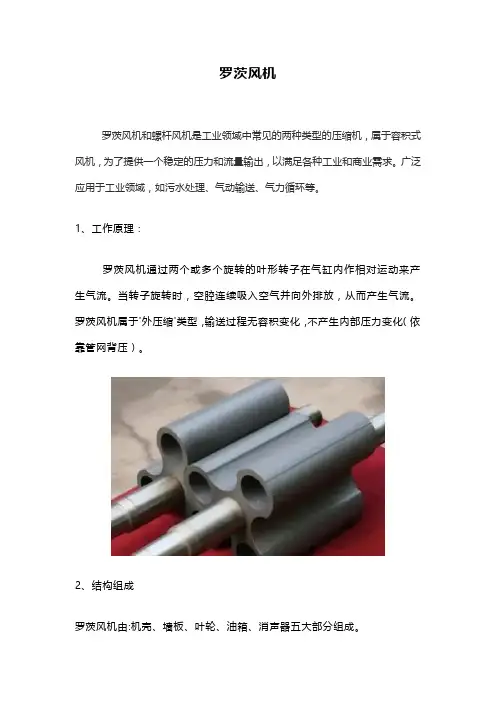

罗茨风机罗茨风机和螺杆风机是工业领域中常见的两种类型的压缩机，属于容积式风机，为了提供一个稳定的压力和流量输出，以满足各种工业和商业需求。

广泛应用于工业领域，如污水处理、气动输送、气力循环等。

1、工作原理：罗茨风机通过两个或多个旋转的叶形转子在气缸内作相对运动来产生气流。

当转子旋转时，空腔连续吸入空气并向外排放，从而产生气流。

罗茨风机属于'外压缩'类型，输送过程无容积变化，不产生内部压力变化（依靠管网背压）。

2、结构组成罗茨风机由:机壳、墙板、叶轮、油箱、消声器五大部分组成。

机壳:主要起到支撑(墙板、叶轮、消声器)和固定的作用。

墙板:主要用来连接机壳与叶轮，并支撑叶轮的旋转，以及起到端面密封的效果。

叶轮:是罗茨风机的旋转部分，分两叶和三叶，但由于三叶的比两叶的出气脉动更小、噪声更小、运转更平稳等很多优点，已逐渐代替两叶罗茨风机。

油箱:主要用于存放用来润滑齿轮及轴承的润滑油。

消声器:用来减小罗茨风机的进、出时由于气流脉动产生的噪音。

3、压力范围：一般适用于中低压力范围，压力一般在0.1-1 bar之间。

工作压力每增加0.1bar，出口温升10℃。

4、流量稳定性：由于离心力的影响，脉冲较大，脉冲扭矩会产生间歇性噪音和振动，在出口处的流量稳定性一般。

5、噪音与振动：由于旋转部件的结构，通常会产生较高的噪音和振动，最高可达110-120分贝左右。

6、维护成本：维护成本较低，但高精度的要求可能导致维修难度和成本上升，同时长周期运行故障率高，多采用一用一备。

7、应用领域：适合于流量大、压力需求相对较低的场合，如污水处理的曝气池等。

8、效率：在标准操作条件下，罗茨风机的工作效率较低，可能会受到气体回流和泄漏的影响。

9、寿命：罗茨风机：结构简单，使用寿命较长，但在高压力下可能容易损坏。

10、运行条件输送介质的进汽温度通常不得大于40℃。

介质中微粒的含量不得超过100mg/m3，微粒最大尺寸不得超过最小工作间隙的一半。

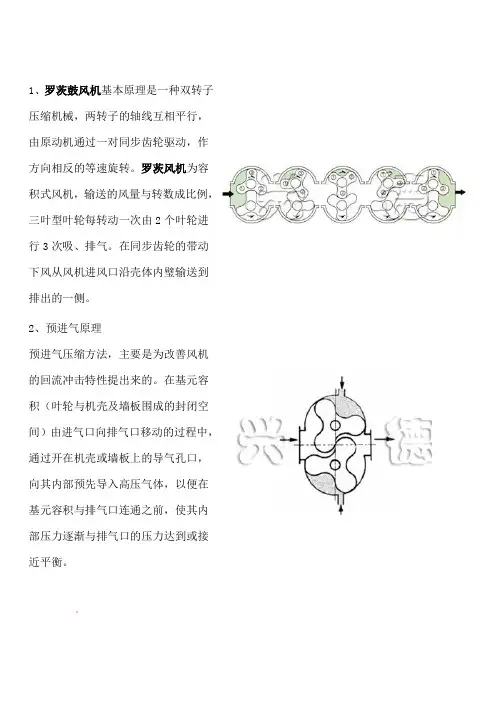

1、罗茨鼓风机基本原理是一种双转子压缩机械，两转子的轴线互相平行，由原动机通过一对同步齿轮驱动，作方向相反的等速旋转。

罗茨风机为容积式风机，输送的风量与转数成比例，三叶型叶轮每转动一次由2个叶轮进行3次吸、排气。

在同步齿轮的带动下风从风机进风口沿壳体内璧输送到排出的一侧。

2、预进气原理预进气压缩方法，主要是为改善风机的回流冲击特性提出来的。

在基元容积（叶轮与机壳及墙板围成的封闭空间）由进气口向排气口移动的过程中，通过开在机壳或墙板上的导气孔口，向其内部预先导入高压气体，以便在基元容积与排气口连通之前，使其内部压力逐渐与排气口的压力达到或接近平衡。

罗茨风机是一种容积式鼓风机，通过一对转子的“啮合”（转子之间有间隙，又不相互接触）使进气口隔开，转子由一对同步齿轮传动，做反方向运动，将吸入的气体无内压缩的从吸气口推至排气口。

气体到达排气口的瞬间，因排气侧高压气体的回流而被加压，从而完成气体输送。

罗茨风机工作原理示意图旧的罗茨风机，无论两叶型、三叶型，转子顶端向排风口一线打开的瞬间，排风口的高压空气逆流于机壳之内进行压缩，从而产生剧烈的压力变化，形成了风机的噪音。

本风机为消除这种因素而研究了螺旋形状。

螺旋形状的要点说明。

A 转子：进风侧整个转子宽度都处于打开并开始循序闭合的状态。

排风侧处于循环打开并且是打开一半以上的状态。

B 转子：进风侧处于循环闭合并接近完全闭合的状态。

排风侧处于没有打开但将要打开的状态。

A 转子：进风侧子处于较【 1 】闭合了一些的状态，斜线示出的三角孔沿机壳遮蔽循环缩小。

排风侧处于已排风完了的状态。

B 转子：进风侧处于即将达到机壳遮蔽线的状态。

排风侧处于排风过程中，三角孔循序打开的状态。

A 转子：进风侧和排风侧都处于闭合状态，但排风侧处于即将打开的状态。

B 转子：进风侧刚刚进入闭合行程，处于循序闭合的状态，排风侧已循序打开，即将到达全开状态。

1、各类风机检测设备及分类。

2、各类风机检测工作的流程及方法。

3、风机在试验过程中出现的故障及科学解决问题的办法。

公司现有以下检测设备及仪器，保证风机质量的稳定运行，1、噪音仪：主要是测量风机噪音的。

2、红外线测温仪：测量风机各部位的温度。

3、转速仪：测量风机的转速。

4、电流表：测量电机的电流。

5、多功能风速仪：测量风机的风量。

6、涂层测厚仪：测量风机的喷漆厚度。

7、测振仪：主要测量风机各部位的震动。

试车与运行1试车前的检查。

风机运送到试机车间，应先简单的检查外观，试车前，应对安装情况及试车准备工作进行检查，发现问题及时解决问题，直到符合要求为止，检查内容：①检查机械、电气及仪表安装是否竣工，各联接件有无松动，对于直联传动，检查联轴器柱销螺母有无松动。

对于带联传动，检查皮带的张紧程度是否合适，使用冷却水的产品，检查水路是否畅通。

②检查油位是否到位，油位应该加到油窗的红点中心位置，③盘车，看叶轮运转是否灵活自如，如果盘不动车，或者转动不畅，应看机壳是否有异物存在，并检查转子间隙是否正常。

在盘车无碍的情况下，接通电源，快捷的电动一下风机，看旋转方向是否正确。

2、试车包括空载试车，负载试车。

①空载试车，将鼓风机安装在试机台上，把试机管道上的阀门打开，确保风机不带压启动，让风机在无负荷的状态下连续运转10到20分钟，另外，如果有的是需要水冷的风机，先把水路系统打开，然后再启动鼓风机。

试车过程中，应仔细听叶轮的运转声音，看有无碰撞的声响，观察轴承振动，倾听齿轮有无异响，检查轴承温度，看是否正常，查看电流有无明显升高现象，如在此过程中有明显的异常，如有磨墙板、磨轴套现象，应该立刻停车检验。

②负载试车，在空载试验基础上，逐渐升高压力，在规定的负载下，对鼓风机运行状况进行试验和检验，在试车过程中，压力应逐渐升高，达到额定压力后，让鼓风机在额定压力下，应该连续运转2小时左右。

试车时，仔细听叶轮运转声音，检查轴承温度和振动值是否符合技术要求，齿轮有无异响，最后停机前把风机的各项详细的技术数据记录下来，填写试验报告。

罗茨风机是一种无脉动、流量均匀的正位移风机，主要用于输送气体和气固混合物。

它以其结构简单、可靠性高、噪音低等特点，在环保、矿业、冶金、化工等领域得到广泛应用。

以下是关于罗茨风机技术的一些基本介绍：
工作原理
-罗茨风机由两个相互啮合、外形呈8字形的叶轮组成，每个叶轮上有若干个齿槽。

当叶轮转动时，气体在齿槽间被吸入、压缩和排出，从而实现气体的输送和增压。

技术特点
1. 无油运行：罗茨风机通常采用密封结构，避免了内部零件的摩擦，因此可以实现无油运行，减少了维护成本。

2. 低噪音：由于气体压缩过程中没有冲击和脉动，罗茨风机的噪音较低，适用于对噪音要求较高的场合。

3. 流量均匀：由于其正位移的特性，罗茨风机输出气体流量均匀，适合对气体流动要求较高的工艺。

4. 结构简单：罗茨风机结构相对简单，易于制造和维护，具有较高的可靠性。

应用领域
-环保工程：用于废气处理、污水处理等环保设备中，输送气体、增
压和通风换气。

-制药工业：用于输送粉末、粒子等物料，以及实现气体输送和压缩。

-食品加工：在食品工业中用于包装、输送、发酵等工艺中的气体处理。

总的来说，罗茨风机以其稳定的气流输出、可靠的运行和较低的噪音等特点，在工业领域得到了广泛的应用。
