项目一Mastercam X6概述【学习目标】1.了解MasteramX6系统的模块组成、主要特点、功能及工作界面。
2.熟练掌握命令的输入、自动抓点方式设置、文件操作管理、定制工其栏。
1.1 Mastercam X6 系统概述Mastercam 是美国CNC公司开发的基于PC 平台的CAD/CAM软件。
该软件自1984 年问世以来，就以其强大的三维造型与加工功能闻名于世。
软件虽然不如工作站级软件功能全、模块多，但具有很大的灵活性。
它对硬件的要求不高，可以在一般的微机上运行，且操作简单方便，易学易用，目前已被广泛用于机械制造业、汽车、造船、模具及家电等领域。
Mastercam X6在以前版本的基础上又增加了很多新的功能和模块，对了轴和多轴功能进行了提升，包括3轴曲面加工和多轴刀具路径。
它集二维绘图、三维造型、图形编辑、数控编程、刀具路径模拟及真实感模拟等功能于一身，并且可以将生成的数控程序通过计算机的通信端口，将数控程序直接输入数控机床，提高工作效率。
1.1.1 Mastercam X6 的模块组成及功能1．Mastercam X6的模块组成Msteracm x6 是CAD/CAM一体化软件，主要包括设计、铣削、车削、线切制和雕刻5 大模块。
2．Mastercam X6 中的设计、铣削和车削模块的主要功能（1）绘制二维图形。
Msteracm x6可以直接进行二维图形的绘制。
在【绘图】菜单中提供了丰富的绘图命令，用户使用这些命令可以绘制点、直线、圈、圆弧、椭圆、矩形、本图形。
（2）绘制三维图形。
MasteramX6具有较强的三维造型功能，可完成三维曲面和实体造型。
在绘制好的二维图形的基础上使用曲面的举升、直效、旋转、扫描、牵引和网格进行三维曲西应面造型。
同样，在绘制好的二维图形的基础上使用举升、旋转、打描和挤出等完成三维实体造型。
（3）由三维实体图直接生成二维工程图。
Mastercam X6 具有由三维实体图直接生成二维工程图的功能。

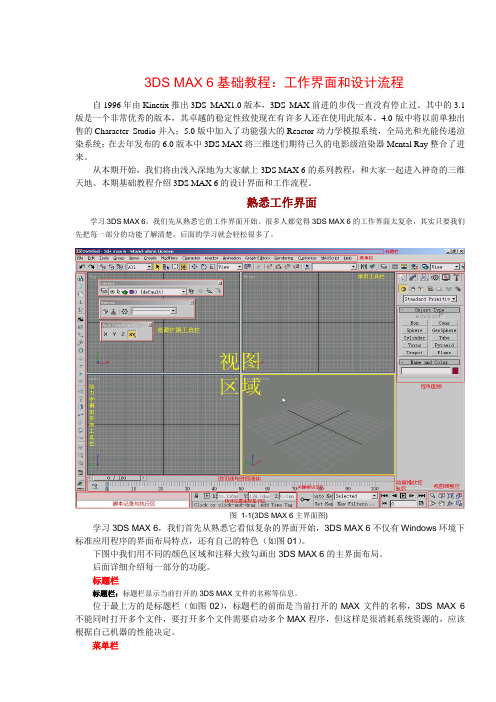

3DS MAX 6基础教程：工作界面和设计流程自1996年由Kinetix推出3DS MAX1.0版本，3DS MAX前进的步伐一直没有停止过。
其中的3.1版是一个非常优秀的版本，其卓越的稳定性致使现在有许多人还在使用此版本。
4.0版中将以前单独出售的Character Studio并入；5.0版中加入了功能强大的Reactor动力学模拟系统，全局光和光能传递渲染系统；在去年发布的6.0版本中3DS MAX将三维迷们期待已久的电影级渲染器Mental Ray整合了进来。
从本期开始，我们将由浅入深地为大家献上3DS MAX 6的系列教程，和大家一起进入神奇的三维天地。
本期基础教程介绍3DS MAX 6的设计界面和工作流程。
熟悉工作界面学习3DS MAX 6，我们先从熟悉它的工作界面开始。
很多人都觉得3DS MAX 6的工作界面太复杂，其实只要我们先把每一部分的功能了解清楚，后面的学习就会轻松很多了。
图1-1(3DS MAX 6主界面图)学习3DS MAX 6，我们首先从熟悉它看似复杂的界面开始，3DS MAX 6不仅有Windows环境下标准应用程序的界面布局特点，还有自己的特色（如图01）。
下图中我们用不同的颜色区域和注释大致勾画出3DS MAX 6的主界面布局。
后面详细介绍每一部分的功能。
标题栏标题栏：标题栏显示当前打开的3DS MAX文件的名称等信息。
位于最上方的是标题栏（如图02），标题栏的前面是当前打开的MAX文件的名称，3DS MAX 6不能同时打开多个文件，要打开多个文件需要启动多个MAX程序，但这样是很消耗系统资源的，应该根据自己机器的性能决定。
菜单栏接下来是菜单栏（如图1-2），3DS MAX 6有非常丰富的菜单命令，共有15个菜单命令，分别是：File（文件）、Edit（编辑）、Tools（工具）、Group（组合）、Views（视图）、Create（创建）、Modifiers（修改）、Character（角色）、Reacter（反应堆）、Animation（动画）、Graph Editors（图表编辑）、Rendering（渲染）、Customize（用户设定）、MAXScript（MAX脚本）和Help（帮助）。

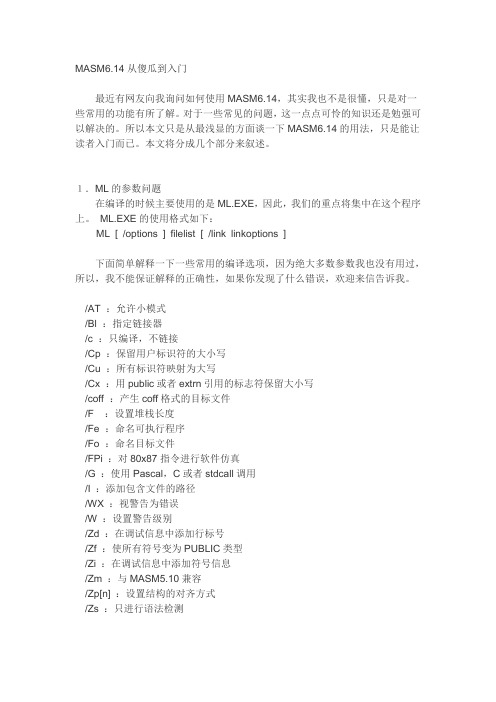

MASM6.14从傻瓜到入门最近有网友向我询问如何使用MASM6.14，其实我也不是很懂，只是对一些常用的功能有所了解。
对于一些常见的问题，这一点点可怜的知识还是勉强可以解决的。
所以本文只是从最浅显的方面谈一下MASM6.14的用法，只是能让读者入门而已。
本文将分成几个部分来叙述。
１．ML的参数问题在编译的时候主要使用的是ML.EXE，因此，我们的重点将集中在这个程序上。
ML.EXE的使用格式如下：ML [ /options ] filelist [ /link linkoptions ]下面简单解释一下一些常用的编译选项，因为绝大多数参数我也没有用过，所以，我不能保证解释的正确性，如果你发现了什么错误，欢迎来信告诉我。
/AT ：允许小模式/Bl ：指定链接器/c ：只编译，不链接/Cp ：保留用户标识符的大小写/Cu ：所有标识符映射为大写/Cx ：用public或者extrn引用的标志符保留大小写/coff ：产生coff格式的目标文件/F ：设置堆栈长度/Fe ：命名可执行程序/Fo ：命名目标文件/FPi ：对80x87指令进行软件仿真/G ：使用Pascal，C或者stdcall调用/I ：添加包含文件的路径/WX ：视警告为错误/W ：设置警告级别/Zd ：在调试信息中添加行标号/Zf ：使所有符号变为PUBLIC类型/Zi ：在调试信息中添加符号信息/Zm ：与MASM5.10兼容/Zp[n] ：设置结构的对齐方式/Zs ：只进行语法检测上述内容只是从帮助文件中翻译过来的，很不全面，也不一定正确，有兴趣的朋友可以看一下原文。
其实绝大多数参数是根本用不上的，我很少使用汇编去编写一个完整的程序，通常是使用高级语言编译器来辅助的。
因为现在的高级语言都有着非常强大的编译和调试的功能，所以汇编语言的编译器只要提供一些必要的功能就可以了。
２．.xmm和.k3d现在一些单指令多数据技术十分流行，其中尤以intel公司的Streaming SI MD Extensions 和AMD公司的3DNow为最。
i s c l a i me r : T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t ef o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i ng s u i t a b i l i t y o r r e l i a b i l i t y o f th e s e p r o d u c t s f o r s p e ci f i c u s e r a p p l i c a t i o n sMainRange of productModicon TM3Product or component typeInput/Output analog module Range compatibility Modicon M251Modicon M241Modicon M221Analogue input number 4Analogue input type Current, analogue input range: 4...20 mACurrent, analogue input range: 0...20 mAVoltage, analogue input range: 0...10 VVoltage, analogue input range: - 10...10 VAnalogue output number 2Analogue output type4...20 mA current0...20 mA current0...10 V voltage- 10...10 V voltage ComplementaryAnalogue input resolution11 bits + sign 12 bits Permissible continuous overload13 V voltage 40 mA current Input impedance<= 50 Ohm current >= 1 MOhm voltage Analogue output resolution11 bits + sign 12 bits LSB value 2.44 mV, analogue input: 0...10 V voltage4.88 mV, analogue input: - 10...10 V voltage4.88 µA, analogue input: 0...20 mA current3.91 µA, analogue input:4...20 mA currentLoad type ResistiveLoad impedance ohmic1 kOhm voltage300 Ohm currentOutput ripple20 mVCross talk<= 1 LSB[Us] rated supply voltage24 V DCSupply voltage limits20.4...28.8 VType of cable<= 30 m twisted shielded pairs cable for input/output circuitCurrent consumption45 mA at 5 V DC (no load) via bus connector55 mA at 5 V DC (full load) via bus connector55 mA at 24 V DC (no load) via external supply100 mA at 24 V DC (full load) via external supplyLocal signalling 1 LED green for PWRElectrical connection10 x 1.5 mm² removable screw terminal block with pitch 3.81 mm adjustment for inputs10 x 1.5 mm² removable screw terminal block with pitch 3.81 mm adjustment for inputs, outputs andsupplyInsulation500 V AC between output and internal logic500 V AC between input and internal logic1500 V AC between input and supply1500 V AC between output and supplyMarking CESurge withstand 1 kV for power supply with common mode protection conforming to EN/IEC 61000-4-50.5 kV for power supply with differential mode protection conforming to EN/IEC 61000-4-51 kV for I/O with common mode protection conforming to EN/IEC 61000-4-50.5 kV for I/O with differential mode protection conforming to EN/IEC 61000-4-5Mounting support Top hat type TH35-15 rail conforming to IEC 60715Top hat type TH35-7.5 rail conforming to IEC 60715Plate or panel with fixing kitHeight90 mmDepth70 mmWidth23.6 mmProduct weight0.11 kgEnvironmentStandards EN/IEC 61131-2EN/IEC 61010-2-201Resistance to electrostatic discharge 4 kV on contact conforming to EN/IEC 61000-4-28 kV in air conforming to EN/IEC 61000-4-2Resistance to electromagnetic fields10 V/m at 80 MHz...1 GHz conforming to EN/IEC 61000-4-33 V/m at 1.4 GHz...2 GHz conforming to EN/IEC 61000-4-31 V/m at2 GHz...3 GHz conforming to EN/IEC 61000-4-3Resistance to magnetic fields30 A/m at 50...60 Hz conforming to EN/IEC 61000-4-8Resistance to fast transients 1 kV I/O conforming to EN/IEC 61000-4-4Resistance to conducted disturbances, induced by radio frequency fields 10 V at 0.15...80 MHz conforming to EN/IEC 61000-4-63 V at spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conforming to Marine specification (LR, ABS, DNV, GL)Electromagnetic emission Radiated emissions, test level: 40 dBμV/m QP class A (10 m at 30...230 MHz) conforming to EN/IEC55011Radiated emissions, test level: 47 dBμV/m QP class A (10 m at 230 MHz...1 GHz) conforming to EN/IEC 55011Immunity to microbreaks10 msAmbient air temperature for operation-10...55 °C (horizontal installation)-10...35 °C (vertical installation)2Offer Sustainability Sustainable offer statusGreen Premium product RoHS (date code: YYWW)Compliant - since 1415 - Schneider Electric declaration of conformity Schneider Electric declaration of conformity REAChReference not containing SVHC above the threshold Reference not containing SVHC above the threshold Product environmental profile Available Product environmental Product end of life instructionsAvailableEnd of life manual(*)8.5 mm/0.33 in when the clamp is pulled out.Incorrect Mounting(1)Install a mounting strip Mounting Hole LayoutWiring Diagram (Current / Voltage)(*)Type T fuse (1)Current/Voltage analog output device (2)Current/Voltage analog input device。
![MASM6.11使用说明[整理]](https://img.taocdn.com/s1/m/a5ac0f2d66ec102de2bd960590c69ec3d4bbdb59.png)

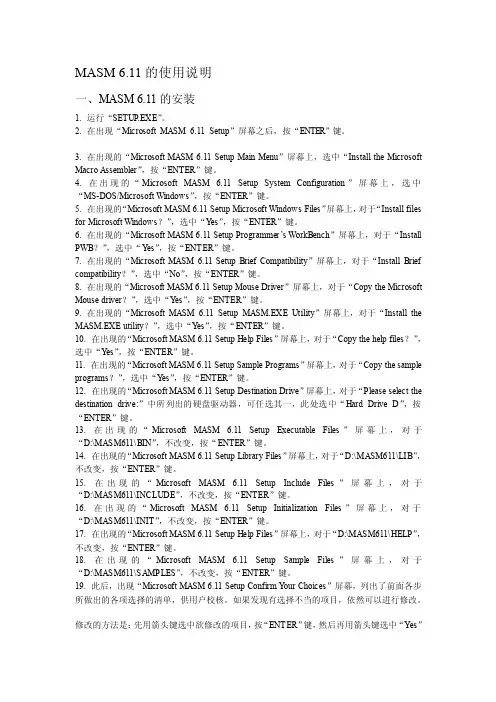

MASM 6.11的使用说明一、MASM 6.11的安装1. 运行“SETUP.EXE”。
2. 在出现“Microsoft MASM 6.11 Setup”屏幕之后，按“ENTER”键。
3. 在出现的“Microsoft MASM 6.11 Setup Main Menu”屏幕上，选中“Install the Microsoft Macro Assembler”，按“ENTER”键。
4. 在出现的“Microsoft MASM 6.11 Setup System Configuration”屏幕上，选中“MS-DOS/Microsoft Windows”，按“ENTER”键。
5. 在出现的“Microsoft MASM6.11 Setup Microsoft Windows Files”屏幕上，对于“Install files for Microsoft Windows？”，选中“Y es”，按“ENTER”键。
6. 在出现的“Microsoft MASM 6.11 Setup Programmer’s WorkBench”屏幕上，对于“Install PWB？”，选中“Y es”，按“ENTER”键。
7. 在出现的“Microsoft MASM 6.11 Setup Brief Compatibility”屏幕上，对于“Install Brief compatibility？”，选中“No”，按“ENTER”键。
8. 在出现的“Microsoft MASM 6.11 Setup Mouse Driver”屏幕上，对于“Copy the Microsoft Mouse driver？”，选中“Y es”，按“ENTER”键。
9. 在出现的“Microsoft MASM 6.11 Setup MASM.EXE Utility”屏幕上，对于“Install the MASM.EXE utility？”，选中“Y es”，按“ENTER”键。
