第1章EWB概述1．1EWB简介EWB英文全称为Electronics Workbench (电子工作平台)，是加拿大Interactive Image Technologies Ltd.公司于1988年开发的一种电子电路计算机仿真设计软件。
该软件设计功能完善，操作界面友好、形象，非常易于掌握。
EWB以SPICE3F5为软件核心，增强了其在数字和模拟混合信号方面的仿真能力。
EWB的开发不仅很好地解决电子线路设计中即费时费力又费钱的问题，给电子产品设计人员带来了极大的方便和实惠，他们可以利用电脑辅助设计进行电路仿真，有效地节省了开发时间和成本。
而且，EWB方便的操作方式，直观的电路图和仿真分析结果显示形式，也非常适合于电子课程的辅助教学，有利于提高学生对理论知识的理解和掌握，有利于培养学生的创新能力。
因此，世界上许多大学都将EWB纳入电子类课程的教学当中。
1．2EWB的特点EWB具有以下主要特点：1．集成化、一体化的设计环境可任意地在系统中集成数字及模拟元件，完成原理图输入、数摸混合仿真以及波形图显示等工作。
当用户进行仿真时，原理图、波形图同时出现。
当改变电路连线或元件参数时，波形即时显示变化。
2．界面友好、操作简单单击鼠标，用户可以轻松地选择元件；拖动鼠标，可将元件放入原理图中。
调整电路连线、改变元件位置、修改元件属性也非常简单。
此外，EWB还有自动排列连线的功能，使画原理图更加美观、快捷。
3．真实的仿真平台EWB的元件库提供了数千种电路元器件，即有无源元件也有有源元件，即有模拟元件也有数字元件，即有分立元件也有集成元件，还可以新建或扩充已有的元器件库。
EWB还提供了齐全的虚拟仪器，如示波器、信号发生器、万用表、波特图仪、频谱仪和逻辑分析仪等。
用这些元件和仪器仿真电子电路，就如同在实验室做实验一样，非常真实，而且尽可不必为损坏仪器和元件而烦恼，也不必为仪器过时、测量精度不够而一筹莫展。
4．分析方法多而强EWB不但可以完成电路的稳态分析和暂态分析、时域分析和频域分析、器件的线性分析和非线性分析、电路的噪声分析和失真分析等常规分析，而且还提供了离散傅里埃分析、电路的零极点分析、交直流灵敏度分析和电路的容差分析等14种分析方法。
e w b使用说明-CAL-FENGHAI.-(YICAI)-Company One1附录 EWB使用说明一、EWB(Electronics Workbench)简述电路设计者经常需要对所设计的电路进行实物模拟和调试。
传统的电路设计调试，一般是制作一块模拟实验板，再插接实际元件进行试验和调试，以获得数据，然后再调整原设计电路的参数，直至达到设计要求。
但由于各方面条件的限制，有些试验难以在短时间内完成。
这样既影响工作进度，又影响了设计人员创造力的发挥。
为了克服上述困难，Interactive Image Technologies公司推出了用于电路仿真的EWB软件，借助于EWB，可以很方便地对电路进行仿真。
目前，EWB已经广泛地用于电路设计、电类课程教学等领域。
与其它电路仿真软件相比，EWB具有界面友好、操作方便等优点。
在EWB 中，可以直接使用工具按钮完成创建电路、选用元件和测试仪器的工作，而且测试仪器的外观与实物基本相似。
稍具电路知识的人员，可以在很短的时间内掌握EWB的基本操作方法。
对学习电类课程而言，EWB是一种理想的计算机辅助教学软件。
因为要弄清电路的功能，不仅需要理论分析，还需要通过实践来验证并加深理解。
作为电类课程的一种辅助教学手段，它可以弥补实验仪器、元器件缺乏带来的不足，可以使学习者更快、更好地掌握课堂讲述的内容，加深对概念、原理的理解；而且通过电路仿真，可以让学习者熟悉常用仪器的使用方法，培养他们的综合分析能力、排除故障能力，激发他们的创新能力。
二、EWB的特点EWB最明显的特点是，构造仿真环境的方法与搭建实际电路的方法基本相同，仪器的面板同实际仪器极为类似，因此特别容易学习和使用。
EWB的元器件库不仅提供了数千种电路元器件供选用，而且还提供了各种元器件的理想值。
通过用理想元件进行仿真，可以获得电路性能的理想值。
此2外，EWB允许用户自定义元器件，自定义元器件时需要的参数可以直接从生产厂商的产品使用手册中查到，这样就为用户带来了极大的方便。

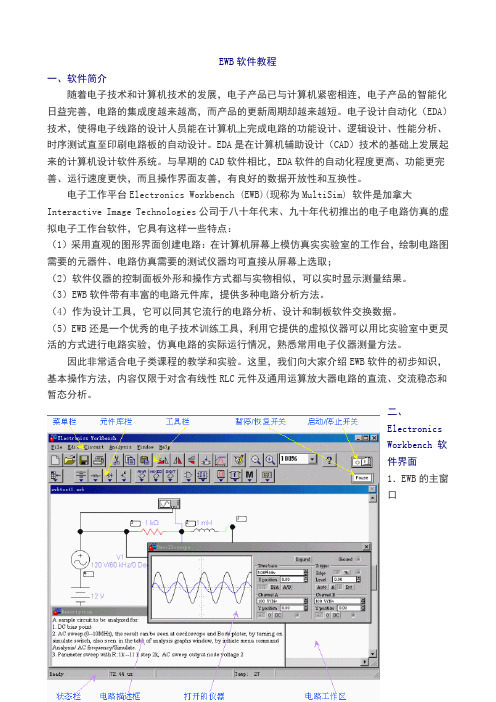

EWB软件教程一、软件简介随着电子技术和计算机技术的发展，电子产品已与计算机紧密相连，电子产品的智能化日益完善，电路的集成度越来越高，而产品的更新周期却越来越短。
电子设计自动化（EDA）技术，使得电子线路的设计人员能在计算机上完成电路的功能设计、逻辑设计、性能分析、时序测试直至印刷电路板的自动设计。
EDA是在计算机辅助设计（CAD）技术的基础上发展起来的计算机设计软件系统。
与早期的CAD软件相比，EDA软件的自动化程度更高、功能更完善、运行速度更快，而且操作界面友善，有良好的数据开放性和互换性。
电子工作平台Electronics Workbench (EWB)(现称为MultiSim) 软件是加拿大Interactive Image Technologies公司于八十年代末、九十年代初推出的电子电路仿真的虚拟电子工作台软件，它具有这样一些特点：（1）采用直观的图形界面创建电路：在计算机屏幕上模仿真实实验室的工作台，绘制电路图需要的元器件、电路仿真需要的测试仪器均可直接从屏幕上选取；（2）软件仪器的控制面板外形和操作方式都与实物相似，可以实时显示测量结果。
（3）EWB软件带有丰富的电路元件库，提供多种电路分析方法。
（4）作为设计工具，它可以同其它流行的电路分析、设计和制板软件交换数据。
（5）EWB还是一个优秀的电子技术训练工具，利用它提供的虚拟仪器可以用比实验室中更灵活的方式进行电路实验，仿真电路的实际运行情况，熟悉常用电子仪器测量方法。
因此非常适合电子类课程的教学和实验。
这里，我们向大家介绍EWB软件的初步知识，基本操作方法，内容仅限于对含有线性RLC元件及通用运算放大器电路的直流、交流稳态和暂态分析。
二、ElectronicsWorkbench 软件界面1．EWB的主窗口2．元件库栏信号源库基本器件库二极管库模拟集成电路库指示器件库仪器库三、Electronics Workbench 基本操作方法介绍１．创建电路（１）元器件操作元件选用：打开元件库栏，移动鼠标到需要的元件图形上，按下左键，将元件符号拖拽到工作区。
ELECTRONICS WORKBENCH 使用入门随着计算机在国内的逐渐普及，在电子设计行业，EDA工具也越来越多地为广大电子设计工作者所使用，本文为大家介绍一种小巧但功能强大的模拟与数字电路混合仿真软件，它就是ELECTRONICS W ORKBENCH EDA5.0软件。
ELECTRONICS WORKBENCH EDA（以下简称EWB）软件是交互图像技术有限公司（INTERA CTIVE IMA GE TECHNOLOGIES Ltd）在八十年代末推出的EDA软件，其EWB5.0于96年推出，占用硬盘空间很小，只有16M，是个模拟电路和数字电路混合仿真的EDA软件，它的仿真功能十分强大，可以几乎100％地仿真出真实电路的结果，而且它在桌面上提供了各种各样的电子工具，如万用表、示波器、信号发生器、逻辑分析仪等等，它的器件库中则包含了许多大公司的晶体管元器件、集成电路和数字门电路，器件库中没有的元器件，还可以由外部模块导入，在众多的电路仿真软件中，EWB是最容易学会的，它的工作界面非常直观，原理图和各种工具都在同一个窗口内，未接触过它的人稍加学习就可以很熟练地使用该软件，对于电子设计工作者来说，它是个极好的EDA工具，许多电路你无需动用烙铁就可得知它的结果，而且若想更换元器件或改变元器件参数，只需点点鼠标即可，它也可以作为电学知识的辅助教学软件使用，利用它可以直接从屏幕上看到各种电路的输出波形。
EW B的兼容性也较好，其文件格式可以导出成能被ORCAD或PROTEL读取的格式，它是笔者最喜欢的EDA软件之一,下面就简单介绍一下EW B的操作：1.用户介面：EWB启动后的用户介面如上图所示,其用户介面类似于WINDOWS95下的大多数应用软件的介面，最上面是标题栏，下来是菜单栏，再下来是工具栏，工具栏右边是一个启动按钮，启动按钮下面是暂停按钮，中间是工作区，工作区的下面和右面是屏幕滚动条，最下面是状态栏。
第一部分Electronic Workbench 5.0c第二章EWB 5.0c的集成环境电子工作平台Electronics Workbench (EWB) 5.0c软件是加拿大Interactive Image Technologies公司于八十年代末、九十年代初推出的电子电路仿真分析和设计软件，其丰富的元器件库和多种虚拟实验仪器，为操作者提供了极大的便利。
操作EWB时，宛如置身一个小型的实验室，它的虚拟仪器面板与实际仪器的非常神似，可以用比实验室中更灵活的方式进行电路实验，仿真电路的实际运行情况，熟悉常用电子仪器测量方法，操作非常简单，因此非常适合电子类课程的教学和实验，有助于学生理解和掌握课程的内容，同时对电子线路设计工程师来说，EWB 5.0c也是一款进行计算机辅助设计的优秀软件。
2.1 EWB 5.0c的主要功能及其特点1. 主要功能电路编辑功能。
通过该软件提供的多样化的工具、丰富的元器件库和仪器库等，可以很方便的创建电路，进行电路的编辑，还可以编辑修改元器件的参数、创建子电路、自定义自己的元器件库等，大大方便了电路的设计工作。
电路分析功能。
在该软件中，提供了直流分析、交流分析等基本分析功能，还为设计人员提供了高级分析功能，如灵敏度分析、温度扫描分析、失真分析等，通过这些分析功能，设计人员可以研究电路的特性。
另外，在分析设置中，还可以根据设计需要，对元器件人为设置故障，如开路、短路和漏电等，从而使设计人员得以观察不同故障情况下，电路的各种特性变化，这是在实际设计中，无法做到的。
电路优化功能。
EWB 5.0c提供了高级分析功能，其中参数扫描分析、最坏情况分析及蒙特卡罗分析等，可以帮助设计人员调整元器件的参数，确定一个最佳的元器件参数值，通过最坏情况分析和蒙特卡罗分析等统计分析方法，设计人员可以掌握元器件参数变化时，电路特性变化的最坏可能性，预测出电路生产时的成品率和生产成本。
2. 基本特点图形操作界面，直观易用。
一、Electronics Workbench简介1．1简介“虚拟电子工作平台”（Electronics Workbench），简称EWB，是加拿大“Interactive Image Technologies”公司设计推出的电子电路仿真分析、设计软件。
与其它电路仿真软件相比较，EWB具有界面直观、操作方便、采用图形方式创建电路等优点，构造电路、调用元器件和测试仪器等都可以直接从窗口图形中调出，可以对电子元器件进行一定程度的非线性仿真，不仅测试仪器的图形与实物相似，而且测试结果与实际调试基本相似。
使用虚拟测试仪器对电路进行仿真实验如同置身于实验室使用真实仪器测试电路，既解决了购买大量元器件和高档仪器的难处，又避免了仪器损坏等不利因素。
同时在该软件下调试所得结果电路可以和tango、protel和orcad等印制电路设计软件共享，生成印制电路，自动排出印制电路版，从而大大加快了产品开发速度，提高工作效率。
而且该软件直观的电路图和仿真分析结果的显示形式非常适合于电子类课程课堂和实验教学环节，是一种非常好的电子技术实训工具。
可以弥补实验仪器、元件少的不足及避免仪器、元器件的损坏，可以帮助学生更好地掌握课堂教学内容，加深对概念、原理的理解，通过电路仿真，进一步培养学生的综合分析、开发设计和创新能力。
本书简明易懂，实用性强，用了一些简单实例一步一步引导读者，使读者能快速掌握EWB的操作和使用。
二、EWB的基本界面2.1 EWB的主窗口启动EWB软件图标后，可见到EWB 5.12的电路工作主窗口，如图2.1.1所示。
从图2.1.1可以看出，EWB很像一个实际的电子工作室。
元器件和仪器、构造和测试电路的每件设备都在你的眼前准备好了，主要分成以下几部分：（1）菜单栏（menus）：提供电路文件的存取、SPICE文件的转入或转出、电路图的编辑、电路的模拟与分析、在线帮助。
（2）工具栏（toolbars）：最常用的菜单命令，包含用于编辑电路设计所需的按钮。
第1章EWB概述1．1EWB简介EWB英文全称为Electronics Workbench (电子工作平台)，是加拿大Interactive Image Technologies Ltd.公司于1988年开发的一种电子电路计算机仿真设计软件。
该软件设计功能完善，操作界面友好、形象，非常易于掌握。
EWB以SPICE3F5为软件核心，增强了其在数字和模拟混合信号方面的仿真能力。
EWB的开发不仅很好地解决电子线路设计中即费时费力又费钱的问题，给电子产品设计人员带来了极大的方便和实惠，他们可以利用电脑辅助设计进行电路仿真，有效地节省了开发时间和成本。
1．2EWB的特点EWB具有以下主要特点：1．集成化、一体化的设计环境可任意地在系统中集成数字及模拟元件，完成原理图输入、数摸混合仿真以及波形图显示等工作。
当用户进行仿真时，原理图、波形图同时出现。
当改变电路连线或元件参数时，波形即时显示变化。
2．界面友好、操作简单单击鼠标，用户可以轻松地选择元件；拖动鼠标，可将元件放入原理图中。
调整电路连线、改变元件位置、修改元件属性也非常简单。
此外，EWB还有自动排列连线的功能，使画原理图更加美观、快捷。
3．真实的仿真平台EWB的元件库提供了数千种电路元器件，即有无源元件也有有源元件，即有模拟元件也有数字元件，即有分立元件也有集成元件，还可以新建或扩充已有的元器件库。
EWB还提供了齐全的虚拟仪器，如示波器、信号发生器、万用表、波特图仪、频谱仪和逻辑分析仪等。
用这些元件和仪器仿真电子电路，就如同在实验室做实验一样，非常真实，而且尽可不必为损坏仪器和元件而烦恼，也不必为仪器过时、测量精度不够而一筹莫展。
4．分析方法多而强EWB不但可以完成电路的稳态分析和暂态分析、时域分析和频域分析、器件的线性分析和非线性分析、电路的噪声分析和失真分析等常规分析，而且还提供了离散傅里埃分析、电路的零极点分析、交直流灵敏度分析和电路的容差分析等14种分析方法。
1. EWB基本功能介绍
双击执行文件ewb32.exe ，弹出EWB的工作界面如图1所示。
(1) 菜单条：包含file、edit、circuit、analysis、window和help 6个下拉式菜单，每个菜单的主要功能如下：
file：创建新文件，打开文件，保存文件，导入/导出文件，打印设置与打印等。
edit：对图中的元件进行剪切、拷贝、粘贴、删除，并可将整个电路图拷贝为bmp图形
输出；
circuit：对图中各元件的摆放位置进行各种旋转，对元件参数的显示方式进行调整；analysis：EWB的所有电路分析功能都集中在此菜单下，下文将对主要功能进行介绍；window：对界面的显示方式进行调整；
help：EWB的联机帮助。
(2) 工具栏：提供一些常用功能的快捷键，每个快捷键都和菜单条中的某一项相对应，它们的功能是完全一样的。
(3) 元件库：包含了EWB软件所能提供的所有元件，用以进行分析的电路图就是从这些元件库中选出合适的元件连接而成的。
最左端的一个元件库是用户定制的，可以将一些常用元件放置其中，再次使用时就不必到其它元件库中去逐个寻找。
方法是在EWB提供的元件库中找出你想要的元件，鼠标放置其上按右键，选中“Add to Favorites”，此元件就被加入到了最左端的“Favorites”元件库中了。
(4) 图形显示区域：用户在此区域内编辑用以进行分析的电路图。
编辑电路图的一般步骤：。
3、EWB的操作使用方法3.1 电路的创建电路是由元器件与导线组成的，要创建一个电路，必须掌握元器件的操作和导线的连接方法。
3.1.1 元器件的操作1. 元器件的选用选用元器件时，首先在元器件库栏中单击包含该元器件的图标，打开该元器件库。
然后从元器件库中将该元器件拖曳至电路工作区。
2. 选中元器件在连接电路时，常常要对元器件进行必要的操作：移动、旋转、删除、设置参数等。
这就需要选中该元器件。
要选中某个元器件，可使用鼠标器左键单击该元器件。
如果要一次选中多个元器件，可反复使用CTRL+“鼠标左键单击”选中这些元件。
被选中的这些元器件以红色显示，便于识别。
此外，拖曳某个元器件也同时选中了该元器件。
如果要同时选中一组相邻的元器件，可在电路工作区的适当位置拖曳画出一个矩形区域，包围在该区域内的元器件同时被选中。
要取消某一个元器件的选中状态，可以使用CTRL+“鼠标左键单击”。
要取消所有被选中元器件的选中状态，只需单击电路工作区的空白部分即可。
3. 元器件的移动要移动一个元器件，只要拖曳该元器件即可。
要移动一组元器件，先选中这些元器件，然后用鼠标左键拖曳其中任意一个元器件，所有选中的部分就会一起移动。
元器件一起移动后，与其相连的导线就会自动重新排列。
选中元器件后，也可以使用箭头键使之作微小的移动。
4. 元器件的旋转与反转为了使电路便于连接，布局合理，常常需要对元器件进行旋转或反转操作。
可先选中该元器件，然后使用工具栏的“旋转、垂直反转、水平反转”等按钮，或者选择Circuit/Rotate （电路/旋转）、Circuit/Filp Vertical（电路/垂直反转）、Circuit/Filp Horizontal（电路/水平反转）等菜单栏中的命令。
5. 元器件的复制、删除对选中的元器件，使用Edit/Cut（编辑/剪切）、Edit/Copy（编辑/复制）和Edit/Paste（编辑/粘贴）、Edit/Delete（编辑/删除）等菜单命令，可以分别实现元器件的复制、删除等操作。
此外，直接将元器件拖曳回其元器件库（打开状态）也可实现删除操作。
6. 元器件标识、编号、数值、模型参数的设置在选中元器件后，再按下工具栏中的器件特性按钮，或者选择菜单命令Circuit/Component Property（电路/元器件特性），会弹出相关的对话框，可供输入数据。
元器件特性对话框具有多种选项可供选择，包括Label（标识）、Model（模型）、Value（数值）、Fault（故障设置）、Display（显示）、Analysis Setup（分析设置）等内容Label选项用来设置元器件的Label（标识）和Reference ID（编号）。
其对话框如图3.1—1所示。
Reference ID（编号）通常由系统自动分配，必要时可以修改，但必须保证编号的唯一性。
有些元器件没有编号，如连接点、接地、电压表、电流表等。
在电路图上是否显示标识和编号可由Circuit/Schematic Option（电路/电路图选项）的对话框设定。
图3.1—1 Label对话框当选择电阻、电容等一类比较简单的元器件时，会出现Value（数值）选项，其对话框如图3.1—2所示，可设置元器件的数值。
图3.1—2 Value选项对话框当元器件比较复杂时，会出现Model（模型）选项，其对话框如图3.1—3所示。
模型的缺省（Default）设置通常为Ideal（理想），这有利于加快分析的速度，也能够满足多数情况下的分析要求。
如果对分析精度有特殊要求，可以考虑具有具体型号的器件模型。
图3.1—3 Model选项对话框Fault（故障）选项可供人为设置元器件的隐含故障。
图3.1—4为某个电感的故障设置情况。
1、2为与故障设置有关的引脚号。
图中选择了Short（短路）设置。
这时尽管该电感可能标有合理的数值，但实际上隐含了短路的故障。
这为电路的故障分析教学提供了方便。
另外还提供了Open（开路）、Leakage（漏电）、None（无故障）等设置。
图3.1—4 故障设置对话框Display（显示）选项用于设置Label、Model、Reference ID的显示方式。
相关的对话框如图3.1—5所示。
该对话框的设置与Circuit/Schematic Option（电路/电路图选项）的对话框设置有关。
如果遵循电路图选项的设置，则Label、Model、Reference ID的显示方式由电路图选项的设置决定。
否则可由图中对话框下面的三个选项确定。
图3.1—5 Display 选项对话框另外，Analysis Setup（分析设置）用于设置电路的工作温度等有关参数；Node（节点）选项用于设置与节点编号等有关的参数。
7. 电路图选项的设置选择Circuit/Schematic Option（电路/电路图选项）菜单命令可弹出如图3.1—6所示的对话框，用于设置与电路图显示方式有关的一些选项。
图3.1—6是关于栅格的设置。
如果选择使用栅格，则电路图中的元器件与导线均落在栅格线上，可以保持电路图横平竖直、整齐美观。
图3.1—6 电路图选项栅格的设置如果按下Show/Hide（显示/隐藏）按钮,则弹出图3.1—7所示对话框，用于设置标号、数值、元器件库等的显示方式。
该设置对整个电路图的显示方式有效。
如对某个元器件显示方式有特殊要求，可使用器件特性的Display（显示）对话框单独设置。
图3.1—7 显示/隐藏 对话框如果按下Fonts（字型）按钮，则弹出图3.1—8所示的对话框，用于显示和设置Label、Value和Models的字体、型号和颜色。
图3.1—8 字型设定对话框3.1.2 导线的操作1. 导线的连接首先将鼠标指向元器件的端点使其出现一个小黑圆点，按下鼠标左键并拖曳出一根导线；拉住导线并指向另一个元器件的端点使起出现小圆点；释放鼠标左键，则导线连接完成。
2. 连线的删除与改动将鼠标指向元器件与导线的连接点使其出现一个圆点；按下左键拖曳该圆点使导线离开元器件端点，释放左键，导线自动消失，完成导线删除。
也可以将拖曳移开的导线连至另一接点，实现连线的改动。
3. 改变导线颜色在复杂电路中，可以将导线设置成不同颜色，有助于对电路图的识别。
要改变导线颜色，双击该导线弹出Wire Property对话框，选择Schematic Option选项并按下Set Wire Color按钮，然后选择合适的颜色，如图3.1—9所示。
图3.1—9 导线颜色设置对话框4. 向电路中插入元器件将元器件直接拖曳放置在导线上，然后释放即可插入电路中，如图3.1—10所示电路中的二极管。
图3.1—10 在电路中插入元器件5. 从电路中删除元器件。
选中该元器件，按下Delete即可。
6. “连接点”的使用“连接点”是一个小圆点，存放在无源元器件库中，一个“连接点”最多可以连接来自四个方向的导线，可以直接将“连接点”插入连线中，如图3.1—11所示。
图3.1-11 “连接点”的操作双击选定“连接点”，弹出“节点特性”对话框，选择Label（标识）选项（如图3.1—12所示），可以给“连接点”赋予标识，如图3.1—11所示电路中的“A”点。
图3.1—12 给“连接点” 赋予标识7. 调整弯曲的导线如图3.1—13情况，元件位置与导线不在一条直线上就会产生导线弯曲。
可以选中该元器件，然后用鼠标拖曳或用四个箭头键微调元器件的位置，使导线变直。
图3.1—13 导线弯曲的调整8. 节点及标识、编号与颜色在连接电路时，EWB 5.0自动为每一个节点分配一个编号。
是否显示编号可由Circuit/Schematic Option（电路/电路图选项）命令的Show/Hide对话框设置，见图3.1—7所示。
显示节点编号的情况如图3.1—14所示。
双击节点可弹出图3.1—12所示对话框用于设置节点的标识以及与节点相连的导线颜色。
图3.1—14 节点编号的显示3.2 仪器的操作EWB 的仪器库存放有七台具有虚拟面板的虚拟仪器可供使用，如图3.2—1所示。
它们分别是数字多用表、函数信号发生器、示波器、波特图仪、字信号发生器、逻辑分析仪和逻辑转换仪。
这些仪器每种只有一台。
在连接电路时，仪器以图标方式存在。
需要观察测试数据与波形或者需要设置仪器参数时，可以双击仪器图标打开仪器面板。
这些虚拟仪器，用起来几乎和真的仪器一样。
可以完成对电路的电压、电流、电阻及波形等物理量的测量，使用灵活方便，不用维护。
虚拟仪器还有许多实际仪器所不具备的功能。
图3.2—1显示了函数发生器的图标和打开后的函数发生器面板。
图3.2—1 函数发生器的图标和打开后的面板此外EWB还提供了如图3.2—2所示的虚拟电压表和电流表。
这两种电表的数量是没有限制的，存放在显示元器件库中，可供多次选用。
通过旋转操作可以改变其引出线方向。
表线纵向引出 表线横向引出图3.2—2 显示元件库中的电压表和电流表虚拟电压表是一种交直流两用的三位数字表，其电压测量范围为：0.1μV～999kV交流频率工作范围为：0.001Hz～999MHz。
在转换直流与交流测量方式时，可双击电压表图标，出现一个如图3.2—3所示的对话框，然后单击测量方式(Mode)转换按钮，选定直流(DC)或交流(AC)。
当设置为交流(AC)模式时，电压表显示交流电压有效值。
图3.2—3 电压表参数设置对话框在电压表的图标中，带粗黑线的一端为电压表负极。
电压表内阻默认值设为1MΩ，这样大的内阻一般对被测电路的影响很小。
当然也可将内阻设得更大，不过在进行低阻值电路仿真时可能会出错。
虚拟电流表也是一种自动转换量程、交直流两用的三位数字表。
测量范围：0.01µA～999kA，交流频率范围：0.001Hz～9999MHz。
其交直流工作方式的转换如图3.2—4所示，使用方法与电压表大致相同。
在电流表的图标中，带粗黑线的一端为电流表负极。
图3.2—4 电流表测量参数设置对话框3.2.1. 仪器的选用与连接选用仪器可以从仪器库中将相应的仪器库图标拖曳至电路工作区。
仪器图标上有连接端子，用于将仪器连入电路，拖曳仪器图标可以移动仪器的位置。
不使用的仪器可以拖曳回仪器存放栏，与仪器相连的导线会自动消失。
图3.2—5是函数发生器图标及其连入电路的情况。
图3.2—5 函数发生器的连接3.2.2. 仪器参数的设置双击仪器图标，打开仪器图标面板即可设置仪器参数。
图3.2—6以函数发生器为例说明了仪器参数的设置方法及仪器面板的有关操作。
拖曳标题栏可移动仪器面板 波形选择 参数设置图3.2—6 函数发生器面板控制方法3.3 各种仪器仪表的使用3.3.1. 数字多用表(Multimeter)这是一种自动调整量程的4位数字多用表。
