第1章EWB概述1．1EWB简介EWB英文全称为Electronics Workbench (电子工作平台)，是加拿大Interactive Image Technologies Ltd.公司于1988年开发的一种电子电路计算机仿真设计软件。
该软件设计功能完善，操作界面友好、形象，非常易于掌握。
EWB以SPICE3F5为软件核心，增强了其在数字和模拟混合信号方面的仿真能力。
EWB的开发不仅很好地解决电子线路设计中即费时费力又费钱的问题，给电子产品设计人员带来了极大的方便和实惠，他们可以利用电脑辅助设计进行电路仿真，有效地节省了开发时间和成本。
而且，EWB方便的操作方式，直观的电路图和仿真分析结果显示形式，也非常适合于电子课程的辅助教学，有利于提高学生对理论知识的理解和掌握，有利于培养学生的创新能力。
因此，世界上许多大学都将EWB纳入电子类课程的教学当中。
1．2EWB的特点EWB具有以下主要特点：1．集成化、一体化的设计环境可任意地在系统中集成数字及模拟元件，完成原理图输入、数摸混合仿真以及波形图显示等工作。
当用户进行仿真时，原理图、波形图同时出现。
当改变电路连线或元件参数时，波形即时显示变化。
2．界面友好、操作简单单击鼠标，用户可以轻松地选择元件；拖动鼠标，可将元件放入原理图中。
调整电路连线、改变元件位置、修改元件属性也非常简单。
此外，EWB还有自动排列连线的功能，使画原理图更加美观、快捷。
3．真实的仿真平台EWB的元件库提供了数千种电路元器件，即有无源元件也有有源元件，即有模拟元件也有数字元件，即有分立元件也有集成元件，还可以新建或扩充已有的元器件库。
EWB还提供了齐全的虚拟仪器，如示波器、信号发生器、万用表、波特图仪、频谱仪和逻辑分析仪等。
用这些元件和仪器仿真电子电路，就如同在实验室做实验一样，非常真实，而且尽可不必为损坏仪器和元件而烦恼，也不必为仪器过时、测量精度不够而一筹莫展。
4．分析方法多而强EWB不但可以完成电路的稳态分析和暂态分析、时域分析和频域分析、器件的线性分析和非线性分析、电路的噪声分析和失真分析等常规分析，而且还提供了离散傅里埃分析、电路的零极点分析、交直流灵敏度分析和电路的容差分析等14种分析方法。
第1章EWB概述1．1EWB简介EWB英文全称为Electronics Workbench (电子工作平台)，是加拿大Interactive Image Technologies Ltd.公司于1988年开发的一种电子电路计算机仿真设计软件。
该软件设计功能完善，操作界面友好、形象，非常易于掌握。
EWB以SPICE3F5为软件核心，增强了其在数字和模拟混合信号方面的仿真能力。
EWB的开发不仅很好地解决电子线路设计中即费时费力又费钱的问题，给电子产品设计人员带来了极大的方便和实惠，他们可以利用电脑辅助设计进行电路仿真，有效地节省了开发时间和成本。
而且，EWB方便的操作方式，直观的电路图和仿真分析结果显示形式，也非常适合于电子课程的辅助教学，有利于提高学生对理论知识的理解和掌握，有利于培养学生的创新能力。
因此，世界上许多大学都将EWB纳入电子类课程的教学当中。
1．2EWB的特点EWB具有以下主要特点：1．集成化、一体化的设计环境可任意地在系统中集成数字及模拟元件，完成原理图输入、数摸混合仿真以及波形图显示等工作。
当用户进行仿真时，原理图、波形图同时出现。
当改变电路连线或元件参数时，波形即时显示变化。
2．界面友好、操作简单单击鼠标，用户可以轻松地选择元件；拖动鼠标，可将元件放入原理图中。
调整电路连线、改变元件位置、修改元件属性也非常简单。
此外，EWB还有自动排列连线的功能，使画原理图更加美观、快捷。
3．真实的仿真平台EWB的元件库提供了数千种电路元器件，即有无源元件也有有源元件，即有模拟元件也有数字元件，即有分立元件也有集成元件，还可以新建或扩充已有的元器件库。
EWB还提供了齐全的虚拟仪器，如示波器、信号发生器、万用表、波特图仪、频谱仪和逻辑分析仪等。
用这些元件和仪器仿真电子电路，就如同在实验室做实验一样，非常真实，而且尽可不必为损坏仪器和元件而烦恼，也不必为仪器过时、测量精度不够而一筹莫展。
4．分析方法多而强EWB不但可以完成电路的稳态分析和暂态分析、时域分析和频域分析、器件的线性分析和非线性分析、电路的噪声分析和失真分析等常规分析，而且还提供了离散傅里埃分析、电路的零极点分析、交直流灵敏度分析和电路的容差分析等14种分析方法。

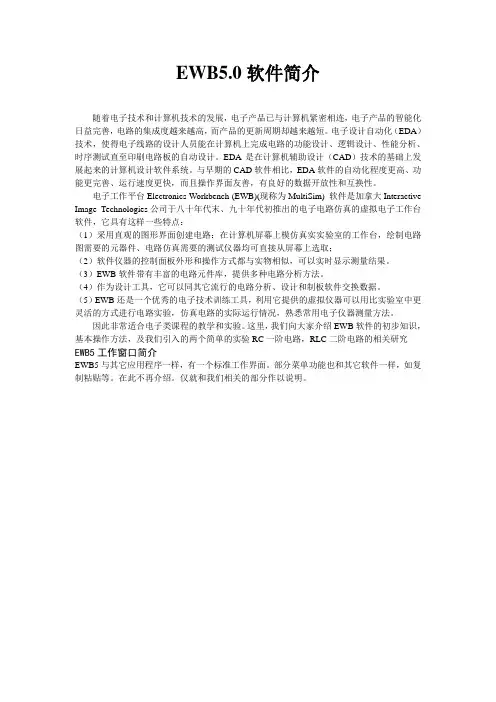

EWB5.0软件简介随着电子技术和计算机技术的发展，电子产品已与计算机紧密相连，电子产品的智能化日益完善，电路的集成度越来越高，而产品的更新周期却越来越短。
电子设计自动化（EDA）技术，使得电子线路的设计人员能在计算机上完成电路的功能设计、逻辑设计、性能分析、时序测试直至印刷电路板的自动设计。
EDA是在计算机辅助设计（CAD）技术的基础上发展起来的计算机设计软件系统。
与早期的CAD软件相比，EDA软件的自动化程度更高、功能更完善、运行速度更快，而且操作界面友善，有良好的数据开放性和互换性。
电子工作平台Electronics Workbench (EWB)(现称为MultiSim) 软件是加拿大Interactive Image Technologies公司于八十年代末、九十年代初推出的电子电路仿真的虚拟电子工作台软件，它具有这样一些特点：（1）采用直观的图形界面创建电路：在计算机屏幕上模仿真实实验室的工作台，绘制电路图需要的元器件、电路仿真需要的测试仪器均可直接从屏幕上选取；（2）软件仪器的控制面板外形和操作方式都与实物相似，可以实时显示测量结果。
（3）EWB软件带有丰富的电路元件库，提供多种电路分析方法。
（4）作为设计工具，它可以同其它流行的电路分析、设计和制板软件交换数据。
（5）EWB还是一个优秀的电子技术训练工具，利用它提供的虚拟仪器可以用比实验室中更灵活的方式进行电路实验，仿真电路的实际运行情况，熟悉常用电子仪器测量方法。
因此非常适合电子类课程的教学和实验。
这里，我们向大家介绍EWB软件的初步知识，基本操作方法，及我们引入的两个简单的实验RC一阶电路，RLC二阶电路的相关研究EWB5工作窗口简介EWB5与其它应用程序一样，有一个标准工作界面。
部分菜单功能也和其它软件一样，如复制粘贴等。
在此不再介绍。
仅就和我们相关的部分作以说明。
图2-1图示为EWB5打开后的画面。
常用元件、仪表库的图标位置如图2-2所示图2-2单击对应图标符号可弹出对应的元件或仪器图标，如图2-3单击电源图标会弹出对应电源等。
ewb使用说明附录电路的计算机辅助分析对电路进行计算机辅助分析的软件很多，如OrCAD 、MultiSim 、Electronic Workbench (EWB)等。
就“电路原理”这门课所涉及到的内容而言，比较简单且实用的软件是EWB 。
本章主要介绍在EWB 环境下完成的几种典型的电路分析。
1. EWB 基本功能介绍双击执行文件ewb32.exe ，弹出EWB 的工作界面如图1所示。
图1(1) 菜单条：包含file 、edit 、circuit 、analysis 、window 和help 6个下拉式菜单，每个菜单的主要功能如下：file ：创建新文件，打开文件，保存文件，导入/导出文件，打印设置与打印等。
edit ：对图中的元件进行剪切、拷贝、粘贴、删除，并可将整个电路图拷贝为bmp 图形输出；circuit ：对图中各元件的摆放位置进行各种旋转，对元件参数的显示方式进行调整； analysis ：EWB 的所有电路分析功能都集中在此菜单下，下文将对主要功能进行介绍；window ：对界面的显示方式进行调整；help ：EWB 的联机帮助。
(2) 工具栏：提供一些常用功能的快捷键，每个快捷键都和菜单条中的某一项相对应，它们的功能是完全一样的。
(3) 元件库：包含了EWB 软件所能提供的所有元件，用以进行分析的电路图就是从这些元件库中选出合适的元件连接而成的。
最左端的一个元件库是用户定制的，可以将一些常用元件放置其中，再次使用时就不必到其它元件库中去逐个寻找。
方法是在EWB 提供的元件库中找出你想要的元件，鼠标放置其上按右键，选中“Add to Favorites ”，此元件就被加入到了最左端的“Favorites ”元件库中了。
(4) 图形显示区域：用户在此区域内编辑用以进行分析的电路图。
编辑电路图的一般步骤是：A.打开元件库，移动鼠标到需要的元件图形上，按住鼠标左键，将其拖拽到图形显示区域；利用鼠标可以移动该元件；利用菜单circuit提供的功能可以对元件进行各种翻转，也可以在图形显示区域直接选中要进行调整的元件（此时该元件红色显示），然后按鼠标右键，从弹出的菜单中选中某一项进行操作；双击元件，弹出元件属性对话框，如图2所示（以交流电压源为例），在此对话框中可以设置元件的各种参数。
e w b使用说明-CAL-FENGHAI.-(YICAI)-Company One1附录 EWB使用说明一、EWB(Electronics Workbench)简述电路设计者经常需要对所设计的电路进行实物模拟和调试。
传统的电路设计调试，一般是制作一块模拟实验板，再插接实际元件进行试验和调试，以获得数据，然后再调整原设计电路的参数，直至达到设计要求。
但由于各方面条件的限制，有些试验难以在短时间内完成。
这样既影响工作进度，又影响了设计人员创造力的发挥。
为了克服上述困难，Interactive Image Technologies公司推出了用于电路仿真的EWB软件，借助于EWB，可以很方便地对电路进行仿真。
目前，EWB已经广泛地用于电路设计、电类课程教学等领域。
与其它电路仿真软件相比，EWB具有界面友好、操作方便等优点。
在EWB 中，可以直接使用工具按钮完成创建电路、选用元件和测试仪器的工作，而且测试仪器的外观与实物基本相似。
稍具电路知识的人员，可以在很短的时间内掌握EWB的基本操作方法。
对学习电类课程而言，EWB是一种理想的计算机辅助教学软件。
因为要弄清电路的功能，不仅需要理论分析，还需要通过实践来验证并加深理解。
作为电类课程的一种辅助教学手段，它可以弥补实验仪器、元器件缺乏带来的不足，可以使学习者更快、更好地掌握课堂讲述的内容，加深对概念、原理的理解；而且通过电路仿真，可以让学习者熟悉常用仪器的使用方法，培养他们的综合分析能力、排除故障能力，激发他们的创新能力。
二、EWB的特点EWB最明显的特点是，构造仿真环境的方法与搭建实际电路的方法基本相同，仪器的面板同实际仪器极为类似，因此特别容易学习和使用。
EWB的元器件库不仅提供了数千种电路元器件供选用，而且还提供了各种元器件的理想值。
通过用理想元件进行仿真，可以获得电路性能的理想值。
此2外，EWB允许用户自定义元器件，自定义元器件时需要的参数可以直接从生产厂商的产品使用手册中查到，这样就为用户带来了极大的方便。
EWB使用说明（简）一、创建EWB电路1．双击EWB32.exe2．点击元件库栏选中元件，按鼠标左键向下拖动鼠标至窗口再释放左键，所选元件出现在窗口。
3．连线将鼠标指在元件某一端，当出现小黑点即表示已连上该元件，按鼠标左键把线拉向另一元件，当出现小黑点时放松左键。
4．设置元件参数选定元件按右键，从菜单中选择component peoperties 设置参数。
TD(延时)开关：（1）若Ton<Toff，则 0<=t<=Ton, 开关闭合； Ton<=t<=Toff, 开关断开；t>Toff, 开关闭合。
例： Ton=0,Toff=0.5, 则0～0.5秒之间开关断开，0.5秒后开关闭合。
（2）若Ton>Toff，则 0<=t<=Toff, 开关断开； Toff<=t<=Ton, 开关闭合； t>Ton, 开关断开。
例： Toff=0,Ton=0.5, 则0～0.5秒之间开关闭合，0.5秒后开关断开。
注：TD开关有三个端钮，上述“断开”“闭合”都是针对1、2端钮而言。
5．点击Circuit 选Schematic options，出对话框，点击Show/Hide 选中Show nodes图中显示节点号。
6．电路中必须指定一个参考点，用接地符号连接。
7．交流电源的设置为有效值（220V），频率（50HZ）和初相位（450）。
二、电路仿真（以瞬态为例）1．点击analysis栏中transient，弹出对话框，设置参数。
Start time 仿真起始步长End time 仿真终止步长Generate time steps automatically 自动取步长（默认值：选用）Minimum number of time points 仿真图上起始到终止时间的点数Maximan time step 最大步长Set piotting increment 设置绘图的增量Nodes in circuit (图中节点号)Nodes for analysis（输出电压号）Add (加入)Remove (移去)2．按Simulate开始仿真，按ESC或Pause停止。
EWB电路仿真软件使用说明EWB（Electronic Workbench）是一款用于电路仿真和分析的软件工具，广泛应用于电子工程师和学生之间。
本文将为您提供EWB电路仿真软件的使用说明。
一、软件安装和启动二、创建电路图在EWB中，您可以通过绘图功能创建各种类型的电路图。
在工具栏上选择所需的元器件，然后在绘图区点击鼠标来放置元器件。
通过拖动连接线将元器件相连接，并在连接处加上节点标记。
电路图可以包含电源、电阻、电容、电感、二极管、晶体管、运算放大器等各种元器件。
三、设置元器件属性在属性栏中，您可以为所选元器件设置特定的属性。
例如，对于电阻元器件，您可以设置电阻值；对于电容元器件，您可以设置电容值。
您还可以设置元器件的名称、供电电压等等。
四、连接电路当您完成电路图的绘制后，需要为电路创建电源。
在菜单栏中选择“电源”选项，在绘图区点击鼠标以放置电源。
然后，通过连接线连接电源与其它元器件，并设置电源的电压值。
同时，您可以设置电路的输入或输出端口，以便进行相应的信号分析。
五、进行仿真在创建完电路图并连接好电源后，您可以进行电路的仿真。
在菜单栏中选择“仿真”选项，在仿真窗口中选择仿真类型，如直流分析、交流分析、脉冲响应等。
然后，您可以设置仿真参数，如输入电压、频率等，并开始仿真。
软件将模拟电路中的电流、电压等数据，并将结果以图表的形式显示出来。
六、分析和优化电路在仿真结果中，您可以进行各种分析和优化操作。
例如，您可以通过图表来查看各个元器件的电流和电压变化情况，以判断电路是否正常工作。
您还可以调整电路中的元器件参数，观察其对电路性能的影响。
通过不断的试验和优化，您可以得到一个更好的电路设计。
七、保存和导出八、学习资源和社区支持。
EWB数字电路仿真实验引言在数字电路设计中，仿真实验是非常重要的一环。
它能够帮助我们验证设计的正确性，优化电路的性能，以及避免在实际制造电路之前出现的问题。
本文将介绍EWB（Electronic Workbench）软件的使用，以进行数字电路仿真实验。
什么是EWB？EWB是一款常用的电子电路设计与仿真软件，它可以用来方便地创建、编辑和仿真各种类型的电路。
EWB提供了丰富的元件库和功能，使得我们可以轻松地进行数字电路的设计和仿真实验。
数字电路仿真实验的步骤进行数字电路仿真实验通常可以分为以下几个步骤：步骤一：打开EWB软件首先，我们需要打开EWB软件。
在电脑桌面或应用程序中找到EWB的图标，双击打开软件。
步骤二：创建新电路在EWB软件中，我们可以选择创建一个新电路。
单击软件界面上的“新建”按钮或者选择菜单栏中的“文件 -> 新建”选项，即可创建一个空白的电路。
步骤三：选择元件在EWB软件的元件库中，有各种各样的数字电路元件，如门电路、寄存器、计数器等。
我们可以通过拖拽元件到电路画布上的方法将其添加到电路中。
步骤四：连接元件将所选元件拖拽到电路画布上后，我们需要正确地连接这些元件。
在EWB软件中，选择“连线”工具，然后点击元件上的引脚进行连接。
我们可以使用鼠标在电路画布上拖拽连线，或者直接点击元件引脚进行连接。
步骤五：设置元件参数在EWB软件中，我们可以修改元件的参数，以满足我们的需求。
例如，我们可以修改门电路的真值表或计数器的计数范围。
通过设置元件参数，我们可以进行更加灵活的仿真实验。
步骤六：进行仿真实验完成电路的搭建和参数设置后，我们可以通过点击软件界面上的“仿真”按钮或者选择菜单栏中的“仿真 -> 运行”选项，来进行数字电路的仿真实验。
EWB软件会根据设计的电路和设置的参数，模拟电路的工作过程，并显示相应的结果。
步骤七：分析仿真结果在仿真实验完成后，我们可以观察和分析仿真结果。
EWB 软件提供了丰富的工具和功能，以便我们对仿真结果进行分析和评估。
EWB电路仿真软件一、软件简介随着电子技术和计算机技术的发展，电子产品已与计算机紧密相连，电子产品的智能化日益完善，电路的集成度越来越高，而产品的更新周期却越来越短。
电子设计自动化（EDA）技术，使得电子线路的设计人员能在计算机上完成电路的功能设计、逻辑设计、性能分析、时序测试直至印刷电路板的自动设计。
EDA是在计算机辅助设计（CAD）技术的基础上发展起来的计算机设计软件系统。
与早期的CAD 软件相比，EDA软件的自动化程度更高、功能更完善、运行速度更快，而且操作界面友善，有良好的数据开放性和互换性。
电子工作平台Electronics Workbench (EWB)(现称为MultiSim) 软件是加拿大Interactive Image Technologies公司于八十年代末、九十年代初推出的电子电路仿真的虚拟电子工作台软件，它具有这样一些特点：（1）采用直观的图形界面创建电路：在计算机屏幕上模仿真实实验室的工作台，绘制电路图需要的元器件、电路仿真需要的测试仪器均可直接从屏幕上选取；（2）软件仪器的控制面板外形和操作方式都与实物相似，可以实时显示测量结果。
（3）EWB软件带有丰富的电路元件库，提供多种电路分析方法。
（4）作为设计工具，它可以同其它流行的电路分析、设计和制板软件交换数据。
（5）EWB还是一个优秀的电子技术训练工具，利用它提供的虚拟仪器可以用比实验室中更灵活的方式进行电路实验，仿真电路的实际运行情况，熟悉常用电子仪器测量方法。
因此非常适合电子类课程的教学和实验。
这里，我们向大家介绍EWB软件的初步知识，基本操作方法，内容仅限于对含有线性RLC元件及通用运算放大器电路的直流、交流稳态和暂态分析。
更深入的内容将在后续课程中介绍。
二、Electronics Workbench 软件界面1．EWB的主窗口2．元件库栏信号源库基本器件库二极管库模拟集成电路库指示器件库仪器库三、Electronics Workbench 基本操作方法介绍１．创建电路（１）元器件操作元件选用：打开元件库栏，移动鼠标到需要的元件图形上，按下左键，将元件符号拖拽到工作区。
第一部分Electronic Workbench 5.0c第二章EWB 5.0c的集成环境电子工作平台Electronics Workbench (EWB) 5.0c软件是加拿大Interactive Image Technologies公司于八十年代末、九十年代初推出的电子电路仿真分析和设计软件，其丰富的元器件库和多种虚拟实验仪器，为操作者提供了极大的便利。
操作EWB时，宛如置身一个小型的实验室，它的虚拟仪器面板与实际仪器的非常神似，可以用比实验室中更灵活的方式进行电路实验，仿真电路的实际运行情况，熟悉常用电子仪器测量方法，操作非常简单，因此非常适合电子类课程的教学和实验，有助于学生理解和掌握课程的内容，同时对电子线路设计工程师来说，EWB 5.0c也是一款进行计算机辅助设计的优秀软件。
2.1 EWB 5.0c的主要功能及其特点1. 主要功能电路编辑功能。
通过该软件提供的多样化的工具、丰富的元器件库和仪器库等，可以很方便的创建电路，进行电路的编辑，还可以编辑修改元器件的参数、创建子电路、自定义自己的元器件库等，大大方便了电路的设计工作。
电路分析功能。
在该软件中，提供了直流分析、交流分析等基本分析功能，还为设计人员提供了高级分析功能，如灵敏度分析、温度扫描分析、失真分析等，通过这些分析功能，设计人员可以研究电路的特性。
另外，在分析设置中，还可以根据设计需要，对元器件人为设置故障，如开路、短路和漏电等，从而使设计人员得以观察不同故障情况下，电路的各种特性变化，这是在实际设计中，无法做到的。
电路优化功能。
EWB 5.0c提供了高级分析功能，其中参数扫描分析、最坏情况分析及蒙特卡罗分析等，可以帮助设计人员调整元器件的参数，确定一个最佳的元器件参数值，通过最坏情况分析和蒙特卡罗分析等统计分析方法，设计人员可以掌握元器件参数变化时，电路特性变化的最坏可能性，预测出电路生产时的成品率和生产成本。
2. 基本特点图形操作界面，直观易用。
EWB仿真软件使用说明书●首先仔细阅读课本附录C●仿真软件使用步骤：一运行仿真软件用鼠标左键双击桌面上的“Multisim 2001”，或者点击“开始”—〉“程序”—〉“Multisim 2001”，二输入电路原理图1用鼠标左键点击图符工具栏中的“新建电路图文件”图符，或者点击菜单工具栏中的“file”—〉“New”，建立新的电路图文件2将电路原理图中的元器件如电阻、电容、晶体管、二极管、直流电源、交流信号源、地等从左边的图符工具栏中分别拖到画面中的相应位置，同时选择相应的型号和输入相应的参数例：NPN晶体管β=400，r bb’=10a.用鼠标左键点击第四个图符晶体管，弹出晶体管图符列表，从表中选择并用鼠标左键单击绿色背景的NPN晶体管（为理想NPN晶体管），则出现一个随鼠标移动的NPN晶体管，在合适的位置再单击鼠标左键，则NPN晶体管被放置在画面中。
b.用鼠标左键双击NPN晶体管，在弹出的对话框中选择并用鼠标左键点击“EditModel”功能钮，在随后弹出的参数列表中将BF（即β）改为400，RB(即r bb’ ) 改为10，点击“Change Part Model”保存；另外在弹出的对话框中选择“Label”可修改元器件标号（Reference ID），点击“确定”保存。
c.用鼠标左键单击元件晶体管可以激活该元件，在该状况下可以编辑元件，即删除、移动、复制等3元件连线：用鼠标左键分别单击待连线的两个管脚，即可实现元件之间的连线。
另外在连线过程中当需要节点时系统将自动形成节点。
并将电路的待测量端分别连接到仪器相应的端口上。
三仿真1 静态仿真：用鼠标左键单击仿真图符，选择“DC Operating Point”可进行静态工作点的电压仿真2 动态仿真：利用示波器及波特图仪可进行电路的动态分析如电压放大倍数、频率特性等四仿真结果的保存静态和动态仿真结果都可以文件方式保存到磁盘中倒出。
1 静态仿真结果保存在静态仿真结果对话框中，用鼠标左键点击保存图标，在随后弹出的对话框中选择代保存的文件路径即可。
電子工作臺EWB入門指南一、 EWB 軟件界面及主要元件庫1．EWB的主窗口工具、元件庫欄、電路編輯窗口、電路描述窗口、狀態欄等。
2．元件庫主要有：信號源庫、基本器件庫、二極管庫、模擬集成電路庫、指示器件庫、儀器庫，共有元件8000餘種，測量指示儀器20餘種,詳見下圖。
二、基本操作方法總體而言，EWB的操作方法與圖形化操作軟件相似，EWB提供了豐富的幫助功能，選擇Help/Help Index命令可調用和查閱有關的幫助內容。
對於某一元器件或儀器，"選中"該對象，然後按F1鍵或單擊工具欄的幫助按鈕，即可彈出與該對象相關的內容。
建議充分利用幫助內容。
因此只要稍加熟悉，可以很快掌握。
1、電路圖繪製（1）操作元器件主要包括：元器件的選用；元器件的移動、旋轉、複製與刪除；元器件標識（Label）、編號（Reference ID）、數值（Value）、模型參數（Model）、故障（Fault）等特性的設置。
對於一些沒有包括在元器件庫內的元器件，可以採用自己設定的方法，自建元器件庫和相應元器件。
（2）操作導線主要包括：導線的連接、彎曲導線的調整、導線顔色的改變及連接點的使用。
（3）設置電路圖選項Circuit/Schematic Option對話框可設置標識、編號、數值、模型參數、節點號等的顯示方式及有關柵格（Grid）、顯示字體（Fonts）的設置，該設置對整個電路圖的顯示方式有效。
其中節點號是在連接電路時，EWB自動爲每個連接點分配的。
爲了使電路連接簡潔，可以將一部分常用電路定義爲子電路。
方法如下：首先選中要定義爲子電路的所有器件，然後單擊工具欄上的生成子電路的按鈕或選擇Circuit/Create Subcircuit命令，在所彈出的對話框中填入子電路名稱並根據需要單擊其中的某個命令按鈕，子電路的定義即告完成。
所定義的子電路將存入自定義器件庫中。
一般情況下，生成的子電路僅在本電路中有效。
