第1章EWB概述1．1EWB简介EWB英文全称为Electronics Workbench (电子工作平台)，是加拿大Interactive Image Technologies Ltd.公司于1988年开发的一种电子电路计算机仿真设计软件。
该软件设计功能完善，操作界面友好、形象，非常易于掌握。
EWB以SPICE3F5为软件核心，增强了其在数字和模拟混合信号方面的仿真能力。
EWB的开发不仅很好地解决电子线路设计中即费时费力又费钱的问题，给电子产品设计人员带来了极大的方便和实惠，他们可以利用电脑辅助设计进行电路仿真，有效地节省了开发时间和成本。
而且，EWB方便的操作方式，直观的电路图和仿真分析结果显示形式，也非常适合于电子课程的辅助教学，有利于提高学生对理论知识的理解和掌握，有利于培养学生的创新能力。
因此，世界上许多大学都将EWB纳入电子类课程的教学当中。
1．2EWB的特点EWB具有以下主要特点：1．集成化、一体化的设计环境可任意地在系统中集成数字及模拟元件，完成原理图输入、数摸混合仿真以及波形图显示等工作。
当用户进行仿真时，原理图、波形图同时出现。
当改变电路连线或元件参数时，波形即时显示变化。
2．界面友好、操作简单单击鼠标，用户可以轻松地选择元件；拖动鼠标，可将元件放入原理图中。
调整电路连线、改变元件位置、修改元件属性也非常简单。
此外，EWB还有自动排列连线的功能，使画原理图更加美观、快捷。
3．真实的仿真平台EWB的元件库提供了数千种电路元器件，即有无源元件也有有源元件，即有模拟元件也有数字元件，即有分立元件也有集成元件，还可以新建或扩充已有的元器件库。
EWB还提供了齐全的虚拟仪器，如示波器、信号发生器、万用表、波特图仪、频谱仪和逻辑分析仪等。
用这些元件和仪器仿真电子电路，就如同在实验室做实验一样，非常真实，而且尽可不必为损坏仪器和元件而烦恼，也不必为仪器过时、测量精度不够而一筹莫展。
4．分析方法多而强EWB不但可以完成电路的稳态分析和暂态分析、时域分析和频域分析、器件的线性分析和非线性分析、电路的噪声分析和失真分析等常规分析，而且还提供了离散傅里埃分析、电路的零极点分析、交直流灵敏度分析和电路的容差分析等14种分析方法。
第1章EWB概述1．1EWB简介EWB英文全称为Electronics Workbench (电子工作平台)，是加拿大Interactive Image Technologies Ltd.公司于1988年开发的一种电子电路计算机仿真设计软件。
该软件设计功能完善，操作界面友好、形象，非常易于掌握。
EWB以SPICE3F5为软件核心，增强了其在数字和模拟混合信号方面的仿真能力。
EWB的开发不仅很好地解决电子线路设计中即费时费力又费钱的问题，给电子产品设计人员带来了极大的方便和实惠，他们可以利用电脑辅助设计进行电路仿真，有效地节省了开发时间和成本。
而且，EWB方便的操作方式，直观的电路图和仿真分析结果显示形式，也非常适合于电子课程的辅助教学，有利于提高学生对理论知识的理解和掌握，有利于培养学生的创新能力。
因此，世界上许多大学都将EWB纳入电子类课程的教学当中。
1．2EWB的特点EWB具有以下主要特点：1．集成化、一体化的设计环境可任意地在系统中集成数字及模拟元件，完成原理图输入、数摸混合仿真以及波形图显示等工作。
当用户进行仿真时，原理图、波形图同时出现。
当改变电路连线或元件参数时，波形即时显示变化。
2．界面友好、操作简单单击鼠标，用户可以轻松地选择元件；拖动鼠标，可将元件放入原理图中。
调整电路连线、改变元件位置、修改元件属性也非常简单。
此外，EWB还有自动排列连线的功能，使画原理图更加美观、快捷。
3．真实的仿真平台EWB的元件库提供了数千种电路元器件，即有无源元件也有有源元件，即有模拟元件也有数字元件，即有分立元件也有集成元件，还可以新建或扩充已有的元器件库。
EWB还提供了齐全的虚拟仪器，如示波器、信号发生器、万用表、波特图仪、频谱仪和逻辑分析仪等。
用这些元件和仪器仿真电子电路，就如同在实验室做实验一样，非常真实，而且尽可不必为损坏仪器和元件而烦恼，也不必为仪器过时、测量精度不够而一筹莫展。
4．分析方法多而强EWB不但可以完成电路的稳态分析和暂态分析、时域分析和频域分析、器件的线性分析和非线性分析、电路的噪声分析和失真分析等常规分析，而且还提供了离散傅里埃分析、电路的零极点分析、交直流灵敏度分析和电路的容差分析等14种分析方法。
EWB简介Electronic Workbench简称EWB，专用于电子电路仿真的“虚拟电子实验平台”软件工具。
该软件可以对各种模拟电路、数字逻辑电路及混合电路进行仿真。
EWB软件对电路的输入采用原理图输入方式，易学易懂；软件提供的虚拟仪器与实际仪器外形及其操作基本一致；软件提供的元器件有上千种，内容丰富，器件齐全。
与其它的仿真电路软件相比，Electronic Workbench具有界面直观、操作方便等优点。
使用EWB进行仿真实验，可以帮助学生更快、更好的掌握课堂讲述的内容，加深对概念、原理的理解，弥补课堂理论教学的不足。
而且通过电路仿真，可以熟悉常用的电子仪器的测量方法，进一步培养学生的综合分析能力、排除故障能力和开发、创新能力。
下面对EWB5.12的使用与操作进行介绍。
1. EWB 5.12界面及基本操作方法1) ElWB 5.12工作主窗口启动EWB 5.12时，显示器屏幕展现其工作主窗口如图F-1所示。
菜单栏工具栏元器件及仪器库栏暂停/ 恢复按钮启动/ 停止开关软件运行状态栏电路描述窗口电路工作窗口图F-1 Electronics Workbench 5.12 工作主窗口软件运行状态栏电路描述窗口电路工作窗口图F-1 Electronics Workbench 5.12 工作主窗口从图F-1可以看出，Electronics Workbench 5.12的工作主窗口屏幕中央区是电路工作窗口(Workspace)，它如同电子实验桌，在桌面上可将各种电子元器件和测试仪器仪表连接成实验电路。
电路工作窗口的上方是菜单栏、工具栏和“虚拟元器件及仪器库”栏。
用鼠标操作可以很方便地从元器件及仪器库中，提取实验所需的各种元器件及仪器仪表到电路工作窗口并连接成实验电路。
电路工作窗口的下方是电路描述窗口，可用来对电路进行注释和说明。
2) EWB 5.12的工具栏EWB5.12工具栏如图F-2所示。
工具栏包括了常用的操作命令按钮，通过鼠标器可方便地使用各种操作命令。
EWB电路仿真软件使用说明EWB（Electronic Workbench）是一款用于电路仿真和分析的软件工具，广泛应用于电子工程师和学生之间。
本文将为您提供EWB电路仿真软件的使用说明。
一、软件安装和启动二、创建电路图在EWB中，您可以通过绘图功能创建各种类型的电路图。
在工具栏上选择所需的元器件，然后在绘图区点击鼠标来放置元器件。
通过拖动连接线将元器件相连接，并在连接处加上节点标记。
电路图可以包含电源、电阻、电容、电感、二极管、晶体管、运算放大器等各种元器件。
三、设置元器件属性在属性栏中，您可以为所选元器件设置特定的属性。
例如，对于电阻元器件，您可以设置电阻值；对于电容元器件，您可以设置电容值。
您还可以设置元器件的名称、供电电压等等。
四、连接电路当您完成电路图的绘制后，需要为电路创建电源。
在菜单栏中选择“电源”选项，在绘图区点击鼠标以放置电源。
然后，通过连接线连接电源与其它元器件，并设置电源的电压值。
同时，您可以设置电路的输入或输出端口，以便进行相应的信号分析。
五、进行仿真在创建完电路图并连接好电源后，您可以进行电路的仿真。
在菜单栏中选择“仿真”选项，在仿真窗口中选择仿真类型，如直流分析、交流分析、脉冲响应等。
然后，您可以设置仿真参数，如输入电压、频率等，并开始仿真。
软件将模拟电路中的电流、电压等数据，并将结果以图表的形式显示出来。
六、分析和优化电路在仿真结果中，您可以进行各种分析和优化操作。
例如，您可以通过图表来查看各个元器件的电流和电压变化情况，以判断电路是否正常工作。
您还可以调整电路中的元器件参数，观察其对电路性能的影响。
通过不断的试验和优化，您可以得到一个更好的电路设计。
七、保存和导出八、学习资源和社区支持。
第1章EWB 概述1.1EWB简介EWB英文全称是Electrinics Workbench即电子工作平台，是加拿大Interactive Image T echnologies Ltd(IITL)公司在1988年开发的一种电子电路计算机仿真设计软件。
该软件设计功能完善，操作界面友好、形象，非常易于掌握。
EWB软件的开发不仅很好地解决了电子线路设计中即费时、费力又费钱的问题，给电子产品设计人员带来了极大的方便和实惠，还可以利用电脑辅助设计进行电路仿真，有效地节省了开发时间和成本。
EWB软件方便的操作方式，直观的电路图和仿真分析结果显示形式，也非常适合于电子课程的辅助教学，有利于提高学生对理论知识的理解和掌握，有利于培养学生的创新能力。
因此，世界上许多大学都将EWB仿真软件纳入电子类课程的教学当中。
1.2 EWB仿真软件的特点EWB仿真软件有以下特点。
1. 集成化、一体化设计环境可以任意在系统中集成数字及模拟元件，完成原理图输入、数模混合仿真、显示波形等工作。
当用户进行仿真时，原理图、波形图同时出现。
当改变电路连线或元件参数时，波形即时显示变化。
2.界面友好、操作简单。
单击鼠标、用户可以轻松地选择元件：拖动鼠标，可将元件放入原理图中。
调整电路连线、改变元件位置、修改元件属性非常简单。
此外，EWB还有自动排列连线的功能，使画原理图更加美观、快捷。
3.真实的仿真平台EWB的元件库提供了数千种元件，既有无源元件，也有有源元件；既有模拟元件，也有数字元件；还可以新建或扩充已有的元件库。
EWB还提供了齐全的虚拟仪器，如示波器、信号发生器、万用表、波特图仪、频谱仪和逻辑分析仪等。
用这些元件和仪器仿真电子电路，就如同在实验室做实验一样，非常真实，而且大可不必为损坏仪器和元件而烦恼，也不必为仪器过时、测量精度不够而一筹莫展。
4．分析方法多。
EWB不但可以完成电路的稳态分析、暂态分析、时域、频域分析、器件的线性分析和非线性分析、电路的噪声分析和失真分析等常规分析方法，而且还提供了离散分析、电路的零极点分析、交直流灵敏度分析和电路的容差分析等分析方法。

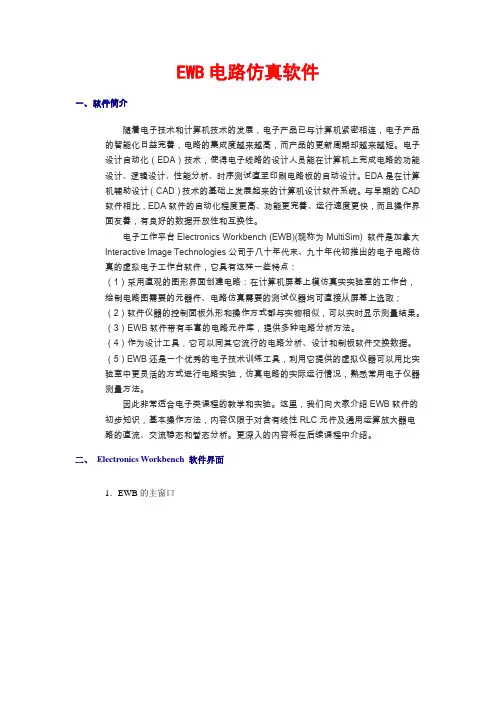

EWB电路仿真软件一、软件简介随着电子技术和计算机技术的发展，电子产品已与计算机紧密相连，电子产品的智能化日益完善，电路的集成度越来越高，而产品的更新周期却越来越短。
电子设计自动化（EDA）技术，使得电子线路的设计人员能在计算机上完成电路的功能设计、逻辑设计、性能分析、时序测试直至印刷电路板的自动设计。
EDA是在计算机辅助设计（CAD）技术的基础上发展起来的计算机设计软件系统。
与早期的CAD 软件相比，EDA软件的自动化程度更高、功能更完善、运行速度更快，而且操作界面友善，有良好的数据开放性和互换性。
电子工作平台Electronics Workbench (EWB)(现称为MultiSim) 软件是加拿大Interactive Image Technologies公司于八十年代末、九十年代初推出的电子电路仿真的虚拟电子工作台软件，它具有这样一些特点：（1）采用直观的图形界面创建电路：在计算机屏幕上模仿真实实验室的工作台，绘制电路图需要的元器件、电路仿真需要的测试仪器均可直接从屏幕上选取；（2）软件仪器的控制面板外形和操作方式都与实物相似，可以实时显示测量结果。
（3）EWB软件带有丰富的电路元件库，提供多种电路分析方法。
（4）作为设计工具，它可以同其它流行的电路分析、设计和制板软件交换数据。
（5）EWB还是一个优秀的电子技术训练工具，利用它提供的虚拟仪器可以用比实验室中更灵活的方式进行电路实验，仿真电路的实际运行情况，熟悉常用电子仪器测量方法。
因此非常适合电子类课程的教学和实验。
这里，我们向大家介绍EWB软件的初步知识，基本操作方法，内容仅限于对含有线性RLC元件及通用运算放大器电路的直流、交流稳态和暂态分析。
更深入的内容将在后续课程中介绍。
二、Electronics Workbench 软件界面1．EWB的主窗口2．元件库栏信号源库基本器件库二极管库模拟集成电路库指示器件库仪器库三、Electronics Workbench 基本操作方法介绍１．创建电路（１）元器件操作元件选用：打开元件库栏，移动鼠标到需要的元件图形上，按下左键，将元件符号拖拽到工作区。
