grapher详细教程,三分钟学会用grapher绘图的方法

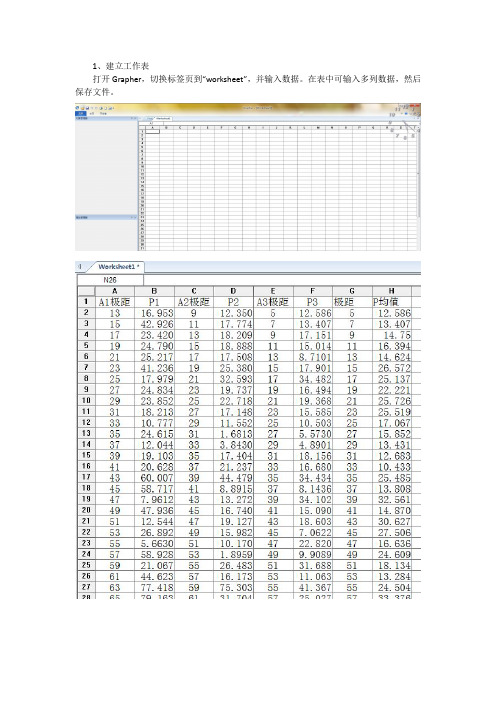

1、建立工作表
打开Grapher，切换标签页到“worksheet”，并输入数据。

在表中可输入多列数据，然后保存文件。

2、绘制曲线图
切换标签页到“plot”，然后选择“图形-基础图-线条图”，并在弹出窗口中选择第一步生成的文件，即可自动生成线条图。

3、更改曲线显示属性
选择“图版1-X轴1”，在属性管理器的“数轴-轴的属性”中更改比例尺为对数，并设置坐标轴长度、极大值和极小值。

选择“图版1-Y轴1”，在属性管理器的“数轴-轴的属性”中更改比例尺为对数，并设置坐标轴长度、极大值和极小值。

选择“图版1-线条/散点图1”，在属性管理器的“线条-颜色”中更改线条颜色。

4、添加更多曲线
复制“图版1-线条/散点图1”，在“图版1“中粘贴并更名为2、3、4。

然后，在属性“图版-图版属性”中依次更改“X列”和“Y列”的数据来源。

生成四条曲线后，按照步骤3的方法更改曲线颜色。

最终曲线如下图所示：。

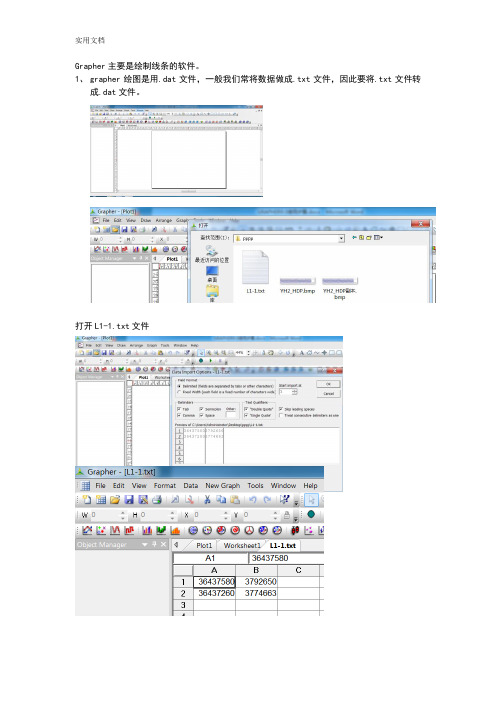

Grapher主要是绘制线条的软件。

1、grapher绘图是用.dat文件，一般我们常将数据做成.txt文件，因此要将.txt文件转成.dat文件。

打开L1-1.txt文件点击OK然后选中A/B前两行数据保存成.dat文件点击OK.dat 文件就生成了。

2、 用.dat 文件绘图先打开.dat 文件点击左下方第一个图标(绘制点划线)如果要调整坐标轴时，先选中要调整的坐标轴(双击坐标轴)：坐标轴 ：网格线：刻度线：刻度标记 ；坐标系标签 ；刻度标注：断轴：线的下来菜单信息property：性能 scale：比例 linear:线型length：长度(按自己所要画的比例(1:10000/1:20000修改)x position/y position:表示x,y坐标轴起点可以从-250到250cm position:表示该坐标轴与另一个坐标轴的交点点击出现坐标轴显示控制(最大/最小值)Descending:递减坐标轴标题命名标题可选出现文字编辑对话框文字编辑对话框x/y offset 标注离坐标轴的距离 angle:角度字体字号颜色加粗斜体 字体下方画条线透印显示到一个字符的右上方不透明度特殊字符插入时间日期格式缩放比例背景网格线平行轴主刻度 主刻度 间隔 主刻度线线型 线颜色 线颜色不透明线宽度 副刻度副刻度线属性可选择坐标刻度从大到小或从小到大绘图刻度线主刻度显示位置显示间隔主刻度数字显示长度主刻度不透明度副刻度坐标刻度坐标刻度显示第一个值 坐标刻度显示最后一个值:刻度标记断轴主要标记显示标记 显示标记位置副标记 显示标记标记线不透明度 主标记文本线3、添加坐标轴右击线框出现出现(可选择添加的坐标轴位置)结果4、 调整线条属性 双击线条 点曲线拟合绘图文件选择坐标轴绘图数据选择曲线拟合添加新线/点拟合方式查看拟合方式参数选择好拟合方式点击 OK然后点击可查看拟合曲线的方程5、添加比例尺框住整个图右击图框选择ADD legend(比例尺)6、如何向同一图框内添加点、线、特殊符号(以文件的形式添加(坐标))框住整个图选择Add plot 出现线/散点 步阶图泡泡图长条图浮动柱状图 绘函数图箱须图向量图 其他特殊符号图。

实习三 Grapher软件熟悉及绘图基本流程1．实习目的Grapher 是美国Golden 软件公司的二维、三维绘图软件包中的二维绘图软件，运行 在 Windows 环境之下，操作容易简便。

该软件可用于绘制各种二维曲线图，一幅图上可以 绘一条或多条曲线，x-y 轴可以是线性或对数坐标，可对离散的数据进行多种方式的拟合，可以说是科学绘图领域应用最广泛的二维绘图软件。

本次实习采用Grapher 8.0版，要求：（1）熟悉Grapher 软件及功能；（2）掌握应用Grapher 软件绘图的基本流程。

2. Grapher 软件基础2．1 文件菜单（File）(1) 建立新文件（New ）: 从【File】菜单中选择【NEW】命令，在弹出的【New】对话框中 选择相应的选项，点击【OK】即可生成指定的新窗口。

【Plot】为新建图形窗口，选择该窗口进行绘图；【Worksheet】为新建数据窗口，进行绘图数据准备；【Template】 为图形文档模板。

（2）打开图形文件（Open）：从【File】菜单执行【Open】命令，在弹出的【打开对话框】中选择驱动器、文件夹和文件名，点击【打开】按钮。

此时可打开一个已经存在的图形文件，如果图形文件中含有用于创建该图形的数据文件，此时该数据文件一并调入工作表。

（3）保存图形文件（Save ）：从【File】菜单中执行【Save】命令，可保存当前 Grapher 文件的改变。

如果要保存的文件是新文件，则弹出【另存为】对话框，可指定文件名称和保存位置，文件后缀名为[.GRF]。

（4）另存文件（Save As）：从【File】菜单中选择【Save As】命令，在弹出的【另存为】对话框中指定文件的驱动器、路径和名称。

此命令可保存一个新的图形文件或一个已经存在的图形文件的新版本。

（5）导入文件（Import）：从【File】菜单中选择【Import】命令，在弹出的【Import File】对话框中指定文件的驱动器、路径和名称，点击【打开】即可导入指定图形文件。

GRAPHER 软件的使用一、建立数据文件在Grapher 启动后，选择"File"菜单的"New"，然后选择"Worksheet"即可得到一个与Excel 非常相似的数据窗口（如下图）。

一般情况下A 列代表x 轴，B 列代表y 轴，用键盘在对应的位置上输入实验数据或者从其它文件导入数据，Grapher 既可以导入普通的文本文件（ .DAT,.TXT ），又可以导入Lotus的.WKx，.WRx 以及Excel 各个版本的.XLS（包括Excel97）等多种格式的数据文件。

16对于某一测线上的观测数据，可按以下格式建立其数据文件（文件名后缀为.MCL），为绘制剖面图作准备。

线号点号磁场值温度日期0001 0001 0 17.1 04-06 09:420001 0002 5137 17.2 04-06 09:420001 0003 9715 17.3 04-06 09:43在此数据文件中，点号为二列，数据值为三列。

如有n 条测线，则需建立n 个数据文件，在保存数据文件时可用文件名予以区分。

当然Grapher2 最强大的功能是它的绘图功能，从"File"菜单中选"New"，选择"Plot"将建立一个空白的绘图窗口（Plot）。

二、绘制剖面图（一）执行grafwin4.exe（二）在“File”中单击“Preferences”出现Preferences 的对话框，在“Page Units”中，选中“Centimeters”（厘米）（三）在“Graph”中单击“line or symbol”出现Open date 的对话框，从中选择要绘图的剖面数据（如819new.dat）。

（四）在选定某一剖面数据后，可弹出“line plot: lineplot 1”的对话框。

在此对话框中：1、worksheet columnsX：A column A 为点号列。

用GRAPHER绘制二维曲线图：1、数据转换（略）2、用GRAPHER绘制二维曲线：运行GRAPHER绘图软件，点击【FILE】菜单，然后点击其下拉菜单【WORKSHEET】打开工作表。

点击【FILE】菜单，再点击【OPEN】子菜单，选中文件【SJ.DAT】，数据就会显示在工作表【WORKSHEET】中。

然后点击右上角【×】将其关闭。

点击【GRAPHER】菜单，然后点击其下拉菜单中【LINE OR SYMBOL】菜单；就会弹出一个对话框【OPEN DAT】,选择文件夹、然后选择文件【SJ.DAT】，完成后点击【OK】按钮；这时就会显示对话框【LINE PLOT】;其中有一个对话框【WORKSHEET COLUMNS】,选择【X:】方向上所对应的数据；选择【Y：】方向上所对应的数据，完成后点击【OK】即可绘出曲线。

3、对曲线及坐标轴编辑：双击【X、Y】轴以及图形就可相应对其进行编辑。

A、【X】轴进行编辑：双击【X】轴，就会弹出一个对话框：【EDIT X AXIS-X AXIS1】SCALE: LINEAR----表示绘图用线性坐标LOG[BASE 10]----表示绘图用对数坐标LENGTH&STARTING POSITIONLENTH: 表示坐标轴的长度[X,Y]：表示坐标原点的位置TITLE:对坐标轴的标注AUTOMATIC:自动设定，RELATIVE:自定义；X OFFSET: 离X轴距离；Y OFFSET:离Y轴距离FONT:对X轴标注字体选择AXIS LIMITS:坐标轴范围DATA MIN:最小数据；DATA MAX:最大数据AUTO:AXIS MIN:坐标轴最小值；AXIS MAX:坐标轴最大值TICKS AND TICK LABELS:坐标刻度及刻度标注如果要显示主、次刻度及标注应首先选择【SHOW】EDIT TICKS:编辑标尺刻度，可对主、次刻度的长度、大小、方向、间距、范围进行编辑；完成后点击【OK】。

如何使用GRAPHER 数字化曲线
以Grapher 4.0为例
打开grapher,图形界面如下所示:
复制所要数字化的图片到Grapher中
如图所示,注意谢整好图片的大小,如果从文章中复制下来的图片或打描的图片有变化形:扭曲,X,Y轴不水平或垂直,请先进行调整,否则会影响结果的准确性
选中要数字化的图片,然后点击菜单中的Graph-----Assign Cordinates
选择Assign Cordinates
选择Assign Cordinates后,会出现下边的对话框,点确定开始定义坐标系统
这时鼠标呈十字形, 将十字的中心对准已知坐标的点A(随便一个已经知道坐标点), 然后单击左键,会出现如下的对话框,在X Y 后边分别输入刚才选中A点的坐标值
A点的坐标值输入后,点击OK 后出后另一对话框,仍选择确定,这时鼠标呈十字形, 重复前一步的过程,将十字的中心对准已知坐标的点B,C, 并分别输入其坐标值(注意A,B,C三点不要在一条直线上), 这样坐标系就定义好了,然后就可以开始数字化了
前边完成后,这时Digitize 可选, 选择Digitize 进行数字化
选择Digitize
数字化完后，保存结果即可，可以先保存成txt格式，然后导入excel或直接用grapher做图，数字化结果与真实结果有差距，不适用于一些数值分析，建议尽量找到原始数据，以免影响结果的准确性。

谢谢，请指正！
此制作纯属个人爱好。

GRAPHER 软件的使用一、建立数据文件在Grapher 启动后，选择"File"菜单的"New"，然后选择"Worksheet"即可得到一个与Excel 非常相似的数据窗口（如下图）. 一般情况下A 列代表x 轴，B 列代表y 轴，用键盘在对应的位置上输入实验数据或者从其它文件导入数据，Grapher 既可以导入普通的文本文件（ .DAT,.TXT ），又可以导入Lotus的.WKx，.WRx 以及Excel 各个版本的.XLS（包括Excel97）等多种格式的数据文件.16对于某一测线上的观测数据，可按以下格式建立其数据文件（文件名后缀为.MCL），为绘制剖面图作准备.线号点号磁场值温度日期0001 0001 0 17.1 04-06 09:420001 0002 5137 17.2 04-06 09:420001 0003 9715 17.3 04-06 09:43在此数据文件中，点号为二列，数据值为三列.如有n 条测线，则需建立n 个数据文件，在保存数据文件时可用文件名予以区分.当然Grapher2 最强大的功能是它的绘图功能，从"File"菜17单中选"New"，选择"Plot"将建立一个空白的绘图窗口（Plot）. 二、绘制剖面图（一）执行grafwin4.exe（二）在“File”中单击“Preferences”出现Preferences 的对话框，在“Page Units”中，选中“Centimeters”（厘米）（三）在“Graph”中单击“line or symbol”出现Open date 的对话框，从中选择要绘图的剖面数据（如819new.dat）.18（四）在选定某一剖面数据后，可弹出“line plot: lineplot 1”的对话框.在此对话框中：1、worksheet columnsX：A column A 为点号列.Y： B column B 为数据列（如有多个参数时可选择相应的数据列）2、curvescurves 1 ——— No双击中间的线段可选择剖面曲线的类型（如实线、虚线、点划线等）、颜色，如不选择则默认为实线、黑色.上述两项（尤其是第一项）选好后按对话框中的“OK”按19钮，则该剖面的磁场强度剖面图已绘出.（五）调整X 轴、Y 轴的比例尺及刻度、标记1、X 轴：双击该轴（横轴），出现一对话框.20（1） scale linear 线性.log(10) 对数.（2） length & stating positionlength ： cm （根据剖面的实际长度和欲成图的比例尺选定.如剖面的实际长度为300 米，欲成1：2000 的图件，则输入15）X： cm （ X 轴的起始位置）Y： cm （ Y 轴的起始位置）（3） edit ticks (标注刻度)“Major”为主刻度项，“Minor”为副刻度项（4） edit labels(标注数值)21format：小数点的位数（在decimal digits 处调整）font: 标注数值的字号大小、字体.2、Y 轴：与X 轴相同.但要注意的是X 轴、Y 轴的起始位置必须与1、中相同，长度可依据图件的美观情况予以调整. （六）、加注图名、比例尺及Y 轴的参数标志通过“T”实现.1、单击“T”.2、移动鼠标至适当位置后单击，出现一对话框.223、在对话框中输入要加注的内容，按“OK”按钮即可.至此，该剖面的剖面图已绘制完成.利用以上数据绘制的剖面图如下：23附录2：GRAPHER Sufer 绘图软件使用简介：1、在Windows 下进入Sufer 程序，用鼠标打开Grid 菜单，选择Data，出现如下的对话框(选择用仪器带的sufer 数据转换生成的DAT文件)选定文件后，将OK 按钮按下，即进入下面的对话框：按下“确定”按钮，即开始对数据进行网格化处理，形成下面的对话框：24单击“×”按钮，出现对话框：单击“否”按钮，形成*.grd 网格文件，返回主菜单.2、进入Map 菜单，选Contour Map，选择New Contour Map 出现如下的对话框：选定一个文件（如果是温纳方式，要选取Grid 菜单下Blank 形成的文件），按下“打开”按钮，出现如下的对话框：25*Filled Contour：是否用色块充填等值线图，如充填则按一下鼠标键，小窗口中出现“×”，表示等值线将由色块充填，否则只成等值线图.*Color Scale：在选择了Filled Contour 的情况下，是否将色标显示出来.如要标出色标，按一下鼠标键，使其前面的小窗口出现“×”. *Smooth Contours：是否对等值线进行光滑处理.如作处理，按一下鼠标键使其前面的小窗口出现“×”.*Amout：作光滑处理的程度选择.分Low，Medium 和High 三种不同的程度，可根据实际情况做出选择.按下“Levels”出现如下对话框：26*Level：等值线的分级菜单，按一下该键出现Minimum 、Maximum和Interval，分别为等值线最小值、最大值及等值线间隔.根据实际需要输入对应的数值.输入方法是在对应菜单后的数值窗口处连击鼠标键，对应数值变兰，此时输入实际数值后再按Ok 按钮即可.如对个别等值线不满意，可将鼠标移到要修改等值线数值处，连击鼠标左键，进入Z Level 后输入所需数值，将Ok 按钮按下即修改完毕；如要删除某一等值线，将鼠标移至该等值线处，按一下鼠标键，再将Delete 按钮按下，即可删除；如要加密等值线，将鼠标移至大于要加密的等值线数值处，按一下鼠标键，再按下Add 按钮，即在两等值线间增加一条取两者平均值的等值线.*Line：等值线虚实、粗细及颜色的选择.按下Line 按钮，出现Minimum Line Attributes 和Maximum Line Attributes，将鼠标移至Minimum Line Attributes 按一下鼠标键，在Color 所列的调色板中选27取所需颜色，即等值线颜色；在Style 所列出的各种等值线形式中选取所需的形式；在Width 中通过滚动箭头选取等值线的宽度，此值通常取0.000Cm.同样步骤可设置Maximum Line Attributes，最后按下Ok按钮即完成Line 设置.*Fill :用于等值线间的彩色充填.按下Fill 按钮，出现Fill Spectrum 对话框：双击Foreground，出现如下对话框：在左边的按钮处选取一个色，右边的按钮处选取一个色，按下OK按钮，再按下Fill 对话框中的OK 按钮，最后按OK 按钮，即得到一个28由小到大连续的充填等值线间的色谱.等值线间充填的色彩也可逐一进行选取.方法是将鼠标移至等值线对应的色谱处，连击鼠标键，进入Fill Attributes 对话框，从调色板中选取所需颜色，按Ok 按钮，完成该等值线的选色.然后再进行其他等值线间的颜色选取，直至全部选完为至.*Label：用于标志等值线.按一下鼠标键，出线Contour Labels对话框，定向标志Orient Labels Uphill 表示带标志的等值线倾向高值，通常不作选择.First Labeled Contour Line ：第一个标志等值线，此值若为0，表示从最小等值线开始作标志，若为1 表示从第二条等值线开始作标志，以此类推.最大值为100.Curve Tolourance：曲率允许值，等值线过大弯曲的部分将不作标志.即等值线的曲率比给定的曲率允许值大的地方不作标志.如曲率允许值给的较大，则更弯曲的等值线上也有标志.曲线的曲率总大于1，缺省为1.015.Label Line Frequency：标志线的频数.数值为1 时，将标志每一条等值线，也可2 条或更多条作标志.Label to Label Distance ：同一等值线上两个标志间的最小距离. 这个值服从曲率允许值.29Label to Edge Distance ：标志到图形边界的最小距离.该值同样服从于给定的曲率允许值.Font：设置等值线标志的数字字体.按下Font 按钮，出现Text Attributes 对话框，Face 用于设置数字字体类型，按上下滚动箭头将列出一系列字型，用鼠标可选取所需类型； Style 下列出四种字体样本，一般不做选择；Points 用于设置数字字体大小，通过滚动箭头可选取字体大小；Colour 用于设置数字字体颜色，从所列调色板中选取所需颜色.按下Ok 按钮，即完成标志数字字体设置.Format：等值线标志数字的数值格式，共列出Fixed（固定式）、Exponential（指数式）和Deneral（一般式）三种格式.根据需要可选择其中一种.具体形式在对话框左下角有显示；Decimal Digits 用于选择标志数值的小数点位数.可通过滚动箭头选择，最多为9 位，缺省值为2 位.最后按Ok 按钮即完成设置，再按Ok 按钮即完成Label设置.返回到Contours Leves 菜单.*Hach:对等值线作阴影标志.该项一般不作选择.最后按Ok 按钮，即可看到按设置要求绘制的图形.301、如要将图打印出来，可在File 中选择Print，各项设置完成后按OK 键即可将图打印出来.。

grapher详细教程_三分钟学会用grapher绘图的方法实验内容:给定数据文件(作业一数据.dat)，练习使用GRAPHER软件，并独立完成绘图，绘图结果如图1所示，并提交报告是实验过程:第一步:用grapher绘图软件打开数据“作业1.dat”,即可得到下图:0.40.2-0.2-0.4-0.6190019201940196019802000第二步:按图示步骤改变X坐标和y坐标在上图中双击x轴，得到下图:0.2-0.2-0.4-0.6 1900191019201930194019501960197019801990再双击y轴，得到下图点击确定得到下图:0.290.190.09-0.01-0.11-0.21-0.31-0.41-0.51 1900191019201930194019501960197019801990 第三步:将曲线下方填充为黄色，双击上图得下图:双击到此曲线下已经填充为黄色. 0.290.190.09-0.01-0.11-0.21-0.31-0.41-0.51 1900191019201930194019501960197019801990 第四步:添加曲线，双击图中曲线点击于是将曲线变为黑色，宽度为0.07cm 双击图中黄色区域，出现如下对话框:点击双击将曲线次数选为5次放大点击选择白色，并将宽度设为0.07厘米点击0.290.190.09-0.01-0.11-0.21-0.31-0.41-0.511900191019201930194019501960197019801990 于是白色曲线添加成功，继续添加红色曲线，与上述原理完全相同，双击黄色区域:点击Fits, 选择如图曲线函数点击双击将要画的曲线选为红色将要画的红色曲线宽度选为0.06厘米点击于是红曲线也添加完毕，如下图: 0.290.190.09-0.01-0.11-0.21-0.31-0.41-0.51 1900191019201930194019501960197019801990 接下来需要将上部填充为蓝色点击此方框在整个坐标区域上画一个矩形框 0.290.190.09-0.01-0.11-0.21-0.31-0.41-0.51 1900191019201930194019501960197019801990双击此区域，弹出一个对话框将线条选为黑色将矩形框内区域选为蓝色点击点击选择move to back至此第三部完美完成0.290.190.09-0.01-0.11-0.21-0.31-0.41-0.511900191019201930194019501960197019801990第四步:给图加主标题(Homework)，并在x轴左边加标题(Average Temp)和在y 轴右边加标题(Year1900-1990)点击选择New Top level legend点击点击选中字体将字体变为蓝色将标题框的线条颜色选为黑色将标题框的背景选为灰色点击将标题框拖到图的正上方Homework10.290.190.09-0.01-0.11-0.21-0.31-0.41-0.511900191019201930194019501960197019801990至此图的主标题添加好了接下来是给y轴加标题,双击y轴得到下图:上述小图的放大版，将y坐标的最小值和最大值分别改为-0.51和0.35点击选中字体选为红色点击点击0.29 0.19 0.09-0.01-0.11-0.21Average Temp-0.31-0.41-0.51 1900191019201930194019501960197019801990至此给y轴加标题工作完成,下来给x轴加标题，双击x轴点击点击将标题变为蓝色点击点击Homework10.290.190.09-0.01-0.11-0.21Average Temp-0.31-0.41-0.511900191019201930194019501960197019801990Year(1900-1990) ，第五步:在图的右下角加图例，点击上方的Graph得:选中删除点击将三条曲线函数都选中点击ok双击第一个函数得下图:按实验要求改变名称将字体选为黑色背景选为灰色点击ok即可，至此地一个图例的添加完成，就接下来的两个图例的添加完全相同的道理，双击第二个函数:将字体选为白色点击将背景选为灰色点击点击第二个图例添加完成，接下来添加第三个，双击上图中的第三的函数得:放大版如下将字体变为红色点击将背景选为灰色点击点击ok给整个图例所在矩形填充灰色背景，将边缘线条变为黑色，双击矩形框:将矩形框边缘线条变为黑色将前景色与背景色都变为灰色点击将图例拖到右下方即可至此整个实验过程就圆满完成了实验结论:用grapher绘图简单易懂，但是功能很强大，写了此词是报告后我对grapher绘图软件的用法又有了更深一层的理解。
