surfer8.0_绘图教程(菜鸟入门)课件

surfer8.0_绘图教程(菜鸟入门)课件

Surfer 窗口界面环境
绘图工具栏 菜单栏
对象 管理器
图形显示区
状态栏
绘图快 捷按钮
文件 菜单 输入 命令
输入图形文件命令：
用该命令导入图形文件：
输入 命令
可输入—26种类 型的文件格式
输出
输 出 （ Export ） 命 令 使 Surfer 文件以其它 程序能够调用的格式 输出。
输出—21种类型的文 件格式
地图(M) 菜单
地图（ Map ）菜单中包括一系列生成 和修改图形的命令，这些图形包括： • 等值线图（Contour Map） 根据网格化文件生成一个等值线图。 • 基面图（Base Map） 打开边界文件、图元文件（ metafile） 或位图文件并调入绘图窗口，为生 成等值线图或表面图作准备。 • 张贴图或分类粘贴图形（Post Map） • 生成一个显示数据点位置或名称 的图形。 • 影像图（Image Map） • 渐变地形图（Shaded Relief Map）。 • 矢量图（Vector Map） 根据一个或两个网格文件生成矢量图。
基本张贴 Post 分类张贴 ClassedPost
x y labels 1 labels 2 … 2587 3264 Well 25 0.58 x y Ø ¿ Ö Æ Ö µ 2587 3264 100 labels 1 … 0.58
可以输出图形窗口中的全部内 容，也可以仅选择部分图形 或几个对象输出。方法如下： 从文件（ File ）菜单中选择 输出（ Export ）命令后，弹 出输出对话框。 指定要导出的文件名称 （ File Name ）、路径和驱 动器名称。 指 定 导 出 文 件 的 格 式 （Type）。点击 OK 即可按 指定的格式输出 Surfer 文件。

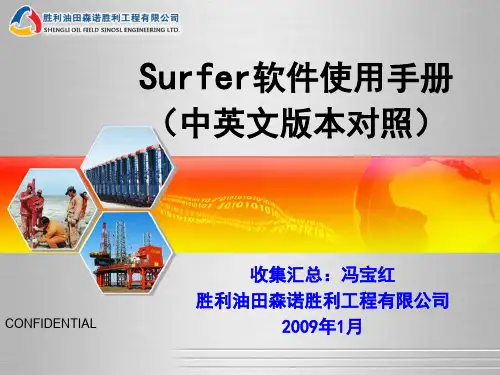

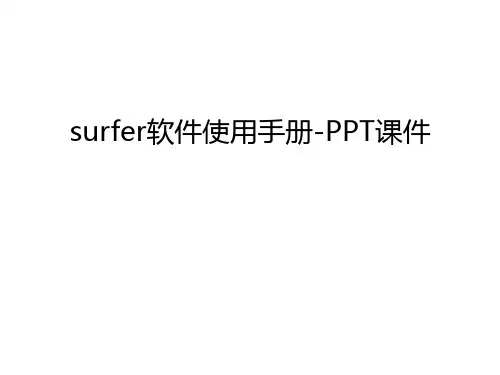

surfer软件使用手册-PPT课件教学教材

surfer软件使用手册-PPT课件教学教材

把数据文件转换成 grd文件
1. 打开菜单Grid | Data... ,在 open 对话框中选择数据文件 test.dat
2. 这会打开“Grid Data”对话框。在“Data Columns”中选择要 进行 GRID的网格数据（X和Y 坐标）以及格点上的值（Z 列），这里我们 不用选择，因只有 3 列数据且它们的排列顺利已经是XYZ 了，如果是多 列数据，则可以在下拉菜单中选择所需要的列数据。选择好坐标 XY和 Z 值后，在“Girding Method"中选择一种插值方法（如果你需要比原始数 据的网格 X和 Y更密的 Z 数据，或是你的网格是非均匀的） ，则在 Grid 的过程中，Surfer会自动进行插值计算，生成更密网格的数据。
surfer软件使用手册-PPT课件
文件菜单（File）
图 1－2 给出了文件菜单中的所有命令。 New － 用来新建一个工作窗口，即出 现如图 1－1 中的界面。 Open － 打开一个已经存在的 Surfer 识别的文件。 Close － 关闭当前窗口。 Save － 保存当前窗口内容。 Save As － 将当前窗口内容另存为其 它文件名。 Import － 输入 Surfer 认识的图形格 式。 Export － 将窗口内容输出到图形等格 式文件。 Page Setup － 设置当前页面的尺寸等 属性。 Print － 打印当前窗口内容。 Preferences － 设置 Surfer 的默认 属性，包括缺省单位，线型，字体等。 Exit － 退出 Surfer。
编辑菜单（Edit）
图 1－3 给出了编辑菜单的所有命令。 Undo － 撤销 Redo － 重复上次操作 Cut － 剪切 Copy － 复制 Paste － 粘贴 Paste Special － 特殊粘贴（可以 粘贴如 Word 格式文 本，图形等特殊的对象） Delete － 删除 Select All － 全选 Deselect All － 全部不选 Invert Selection － 反向选择 Object ID － 目标的识别标志 Reshape － 重新成形 Properties － 目标属性

surfer教程

surfer教程

surfer教程Surfing TutorialSurfing is a thrilling water sport that allows you to ride the waves and enjoy the beauty of the ocean. In this tutorial, we will cover the basics of surfing, including the equipment needed and the techniques for riding the waves.1. EquipmentTo start your surfing journey, you'll need the following equipment: - Surfboard: Choose a surfboard based on your skill level. Beginners should opt for longboards, which are more stable and easier to balance on.- Leash: Attach the leash to your ankle and connect it to the surfboard. This helps to prevent the board from getting lost in the waves.- Wax: Apply wax to the top of the board to provide traction and prevent you from slipping.- Wetsuit: Depending on the water temperature, you may need a wetsuit to keep yourself warm while surfing.2. PaddlingPaddling is the basic movement you need to learn to navigate through the water. Lie on your stomach on the board and paddle with your hands, using a freestyle swimming motion. This will help you gain speed and prepare for catching a wave.3. TimingTiming is crucial when it comes to catching waves. Watch the waves and observe their patterns. Position yourself in the right spot,where the waves break. As the wave approaches, paddle harder to match its speed.4. Catching a WaveOnce you've found the right wave, paddle as hard as you can to match its speed. As you feel the wave lifting the back of your board, quickly pop up to a standing position and center your weight over the board. Keep your knees slightly bent and your eyes focused ahead.5. Riding the WaveAs you ride the wave, use your arms to maintain balance and make adjustments to your body position as needed. Turn your shoulders and hips to steer the board in the desired direction. To slow down, drag your leading hand through the water.6. Exiting the WaveTo exit the wave, lean back slightly on your board and step off the back. Never dive off the front of the board, as it can lead to injuries. Remember, practice makes perfect. Surfing requires patience, dedication, and respect for the ocean. Always be aware of your surroundings and follow safety precautions. Enjoy the exhilarating experience of riding the waves like a pro!。

Surfer11 教程10_从不同的坐标系中创建图形

Surfer11 教程10_从不同的坐标系中创建图形

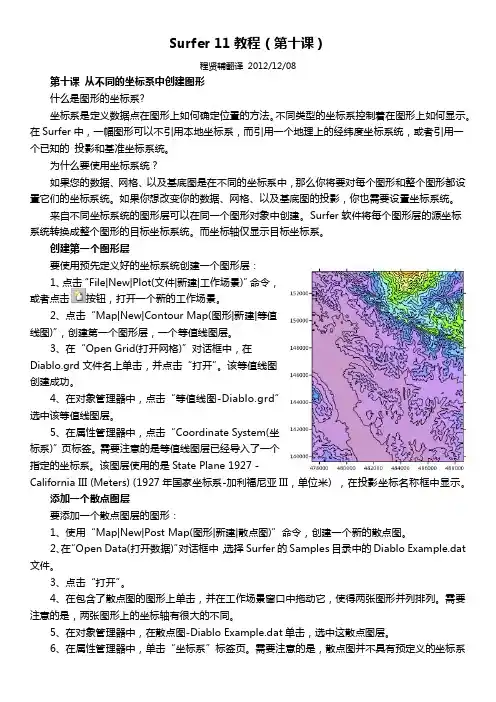

Surfer 11教程（第十课）程贤辅翻译2012/12/08第十课从不同的坐标系中创建图形什么是图形的坐标系?坐标系是定义数据点在图形上如何确定位置的方法。

不同类型的坐标系控制着在图形上如何显示。

在Surfer中，一幅图形可以不引用本地坐标系，而引用一个地理上的经纬度坐标系统，或者引用一个已知的投影和基准坐标系统。

为什么要使用坐标系统？如果您的数据、网格、以及基底图是在不同的坐标系中，那么你将要对每个图形和整个图形都设置它们的坐标系统。

如果你想改变你的数据、网格、以及基底图的投影，你也需要设置坐标系统。

来自不同坐标系统的图形层可以在同一个图形对象中创建。

Surfer软件将每个图形层的源坐标系统转换成整个图形的目标坐标系统。

而坐标轴仅显示目标坐标系。

创建第一个图形层要使用预先定义好的坐标系统创建一个图形层：1、点击“File|New|Plot(文件|新建|工作场景)”命令，或者点击按钮，打开一个新的工作场景。

2、点击“Map|New|Contour Map(图形|新建|等值线图)”，创建第一个图形层，一个等值线图层。

3、在“Open Grid(打开网格)”对话框中，在Diablo.grd文件名上单击，并点击“打开”。

该等值线图创建成功。

4、在对象管理器中，点击“等值线图-Diablo.grd”选中该等值线图层。

5、在属性管理器中，点击“Coordinate System(坐标系)”页标签。

需要注意的是等值线图层已经导入了一个指定的坐标系。

该图层使用的是State Plane 1927 -California III (Meters) (1927年国家坐标系-加利福尼亚III，单位米) ，在投影坐标名称框中显示。

添加一个散点图层要添加一个散点图层的图形：1、使用“Map|New|Post Map(图形|新建|散点图)”命令，创建一个新的散点图。

2、在“Open Data(打开数据)”对话框中，选择Surfer的Samples目录中的Diablo Example.dat 文件。

surfer软件使用手册

surfer软件使用手册

编辑菜单（Edit）
图 1－3 给出了编辑菜单的所有命令。 Undo － 撤销 Redo － 重复上次操作 Cut － 剪切 Copy － 复制 Paste － 粘贴 Paste Special － 特殊粘贴（可以 粘贴如 Word 格式文 本，图形等特殊的对象） Delete － 删除 Select All － 全选 Deselect All － 全部不选 Invert Selection － 反向选择 Object ID － 目标的识别标志 Reshape － 重新成形 Properties － 目标属性
手工绘图菜单（Draw）
Text － 手工填写文字文本 Polygon － 手工绘制多边形 Polyline － 手工绘制多段直线 Symbol － 手工绘制缺省符号（＋） Rectangle － 手工绘制矩形 Rounded Rect － 手工绘制圆角矩形 Ellirrange）
绘图菜单（Map）
Contour Map － 绘制等高线 Base Map － 输入底图 Post Map － 绘制散点图（包括分类散 点图） Image Map － 绘制图像图 Shaded Relief Map － 绘制阴影地貌 图 Vector Map － 绘制一维或两维向量图 Wirefram － 绘制带线框架图 Surface － 绘制 3D表明图 Scale Bar － 绘制地图比例尺 Digitize － 对图形进行数字化 Trackball － 对绘制图形进行调整 Stack Maps － 水平对齐图形 Overlay Maps － 按坐标重叠图形 Break Apart Overlay － 将重叠图形 拆分
第一讲 Surfer软件简介
文件菜单（File）
图 1－2 给出了文件菜单中的所有命令。 New － 用来新建一个工作窗口，即出 现如图 1－1 中的界面。 Open － 打开一个已经存在的 Surfer 识别的文件。 Close － 关闭当前窗口。 Save － 保存当前窗口内容。 Save As － 将当前窗口内容另存为其 它文件名。 Import － 输入 Surfer 认识的图形格 式。 Export － 将窗口内容输出到图形等格 式文件。 Page Setup － 设置当前页面的尺寸等 属性。 Print － 打印当前窗口内容。 Preferences － 设置 Surfer 的默认 属性，包括缺省单位，线型，字体等。 Exit － 退出 Surfer。

地理制图软件Surfer8图文教程

地理制图软件Surfer8图文教程

地理制图软件Surfer8图文教程1 网格文件及其建立1.1简介网格文件──规则矩形网格的三维数组X，Y，Z文件。

用来画等值线图、网框图、矢量图、粘贴图、立体阴影图、色谱图，计算面积、体积和画剖面图。

.GRD文件格式.GRD文件：GS二进制文件(缺省网格文件格式)、GS ASCII文件.DAT文件：ASCII XYZ数据文件 .Surfer7 还可以直接使用USGS [.DEM], GTopo30 [.HDR]和SDTS [.DDF] 文件。

1.2 由离散点的XYZ文件创建[.GRD] 文件为了产生等值线图或线网图, 或执行需要网格文件的操作如网格代数处理、计算体积和面积, 光滑或计算残差，必须预先对数据文件进行网格化处理。

由Grid→Data 打开所需的数据文件后，出现散点数据插值法对话框Scattered Data Interpolationd。

该对话框由4个Tab组成。

1 Date数据列组（Data Columns）设定X、Y和Z的值对应于数据文件内的哪一列。

相同数据点处理方式选择。

由下拉菜单Duplicates可以选择对有相同的X、Y坐标但有不同的Z值的两个或多个点Z值处理办法，包括取平均值（Average）、保留一个并删除其它值(Delete)、对各点Z值加和(Sum)等。

有些网格化方法还可以选择忽略这类数据点(Ignore)。

数据筛选（Filter）可以使用布尔表达式对原始数据点进筛选。

原始XYZ数据对话框提供数据统计。

显示在数据文件内指定列，相应的X, Y和Z值的数据点数、最小值、最大值、平均值、方差和标准差等。

2 Genaral网格线参数（Grid Line Geometry）选择X,Y方向网格的取值范围；设定产生网格文件时网格间隔和网格线的密度。

改变网格线的密度，网格的间隔宽度会自动随着改变。

网格线的密度高则较精密，但文件长度大，构筑网格费时间，网格化方法（Gridding Method）设定采用网格化的方法。

surfer教程

surfer教程

surfer教程Golden Software Surfer(以下简称Surfer)是一款画三维图(等高线,image map, 3d surface)的软件,该软件简单易学,可以在几分钟内学会主要内容. Surfer软件不难，自带的英文帮助(help 菜单)把如何使用解释的很详细。

Surfer是具有插值功能的绘图软件，因此,即使你的数据是不等间距的,依然可以用它作图。

但依据本人的经验，最好不使用Surfer自带的插值功能，尤其是要精确确定等高线时（方法请见下面的介绍）。

Note：surfer8.0不支持中文.Surfer的最主要的功能是绘制等高线图，简介如下:假设你由三列数据分别为X,Y,Z，其中Z为点（x，y）处的值。

存为文件test.dat（数据见后）第一列是X坐标，第二列是Y坐标，第三列是（x，y）上的值Z.则画等高线的步骤如下：Note：并不是直接打开test.dat数据就可以画等高线，首先要将数据文件转换成Surfer认识的grd文件格式，才能画出等高线。

步骤一：把数据文件转换成grd文件1.打开Surfer软件，打开菜单“Grid | Data..." ,在open对话框中选择文件test.dat2. 这会打开”Grid Data“对话框。

在“Data Columns”中选择要进行GRID的列数据（这里我们不用选择，因只有3列数据且它们的排列顺利已经是XYZ了，如果是多列数据，则可以在下拉菜单中选择所需要的列数据）。

在“Griding Method"中选择一种插值方法（如果你需要比原始数据的网格X和Y更密的Z数据），则在Grid的过程中，Surfer会自动进行插值计算，生成更密网格的数据。

如果你只是想绘原始数据的图，不想插值，则最好选择距离平方反比法（inverse distance to a power）方法（因为此法在插值点与取样点重合时，插值点值就是取样点值，而其它方法不能保证如此）。

surfer软件使用手册

surfer软件使用手册

软件特点
高效稳定
01
Surfer软件运行稳定，处理大规模数据速度快，能够满足专业
领域对数据处理和分析的高要求。
界面友好
02
软件界面简洁直观，易于操作，降低了使用门槛，方便用户快
速上手。
功能丰富
03
Surfer软件提供了丰富的表面分析、建模和可视化工具，满足
用户多样化的需求。
适用人群
地质学家
用于分析地质数据，生成地质表面模 型，辅助地质研究和勘探。
双击下载的安装包，运行 安装程序。
阅读并同意Surfer软件的许 可协议。
选择一个合适的安装路径 ，以便于后续的软件管理 和使用。
等待安装程序完成安装过 程，确保电脑保持连接状 态。
启动与关闭
启动Surfer软件
双击桌面上的Surfer软件图标，即可 启动软件。
关闭Surfer软件
点击软件窗口右上角的关闭按钮，即 可关闭软件。
手动更新
用户也可以选择手动更新，通过 访问Surfer软件官方网站下载最 新版本，并按照提示进行安装。
更新日志
在更新过程中，用户可以查看详 细的更新日志，了解新版本中包 含的改进和新功能。
软件维护
常规维护
定期进行软件维护，可以清理不必要的缓存 和临时文件，提高软件的运行速度和稳定性 。
清理历史数据
数据预处理
在导入数据前，用户可以对数据 进行预处理，如筛选、排序、去 重等，以提高数据的质量和准确 性。
数据处理
数据转换
Surfer软件提供了强大的数据转换功能，用户可以根据需要将数据转换为不同 的坐标系和投影方式。
数据插值
对于离散的数据点，Surfer软件可以进行插值处理，生成连续的数据曲面，便 于后续的图形绘制和分析。

surfer入门教程

surfer入门教程

surfer入门教程准备工作Golden Software | Surfer | Tutorial由holz 在周一, 2006-01-16 05:51 提交理解如何使用SurferSurfer 最常用的一个应用就是使用一个XYZ 数据文件来创建一个等值线图或表面图。

网格菜单下的数据命令就是用来将一个XYZ 数据文件转换为一个网格文件[.GRD] 的。

当您创建了一个网格文件后，就可以通过等值线命令来创建一个等值线图或通过Surface 命令来生成一个表面图。

下图举例说明了XYZ 数据文件、网格文件、等值线图和表面图之间的关系。

启动Surfer在您安装完Surfer 后，在Windows 的程序管理器中你会发现一个Golden Software 组。

要启动Surfer 程序，可以这样：1.点击开始菜单，鼠标移动到程序，在出现的分级菜单中选择Golden Software，点击Surfer。

2.现在我们看到Surfer 已经启动了，并且我们看到了一个空白的图形窗口，这是我们用来创建网格文件、等值线图、表面图或任何其他地图类型的工作区域。

3.如果您希望Surfer 充满整个屏幕，点击Surfer 窗口右上角的最大化按钮。

同样的道理您也可以将Surfer 内的图形窗口最大化。

使用在线帮助Surfer 帮助系统使你非常容易的获得任何菜单或对话框项目的信息，有几种方法获得帮助信息：•你可以从帮助菜单选择一个命令，例如内容命令显示帮助主题。

•你可以点击工具栏上的帮助工具按钮，同样显示帮助主题。

•当你需要一个指定命令的信息的时候，你可以按SHIFT+F1 然后指针出现一个问号标记，当你选择一个菜单命令的时候，Windows 帮助系统被启动，你所选择的命令的帮助信息被显示出来。

举个例子，如果你需要查找关于覆盖地图命令的信息，按SHIFT+F1，选择地图菜单下的覆盖地图命令，帮助系统将显示覆盖地图主题。

•在一个对话框中按F1 将显示该对话框相关的帮助主题，该对话框中所有的参数都包含在该会话中。

surfer详细入门教程PPT课件

surfer详细入门教程PPT课件
第21页/共50页
二、数据文件的网格化 把数据文件转换成grd文件
打开文件、选择插值方法、选择XYZ三列数据、网格化。
第22页/共50页
插值方法主要有以下12 种： 1) Inverse Distance to a Power（反距离加权插值法） 一个加权平均插值法，可以进行确切的或者圆滑的方式插值。方次参数控制
第10页/共50页
Surfer8.0的功能和特点：
•
友好的用户界面；
•
一般特征；
•
包括的图形；
•
叠覆图形；
•
网格化方法；
•
网格计算；
•
网格工具；
•
输出图形文件格式种投影变化；
第11页/共50页
•
基本绘图工具；
•
ACTIVE自动化制图；
•
工作表。
第12页/共50页
一、软件界面及命令菜单
命令菜单、命令菜单中的快捷工具栏、目标管理窗口、工作区、绘图命令的 快捷方式。
• Shaded Relief Map
• 阴影地貌图
第5页/共50页
Surface Map
Surface Map是surfer新添 加的3D图形表现方式
第6页/共50页
base map
在等高线图上加上背景地图
第7页/共50页
Post Map 第8页/共50页
vector map 矢量图 第9页/共50页
第37页/共50页
3）“Levels” 选项卡 第38页/共50页
①level 设置等高线的最大最小值和等高线 间的等高距
②line 设置等高线的线型 ③properities 等高线的线型、颜色 ④fill 设置着色 ⑤labels 设置等高线标注数字 ⑥hach 用来画等高线的上下方向 ⑦add和delete 插入一新的level或删除选

surfer8.0-绘图教程(菜鸟入门)PPT优秀课件

surfer8.0-绘图教程(菜鸟入门)PPT优秀课件

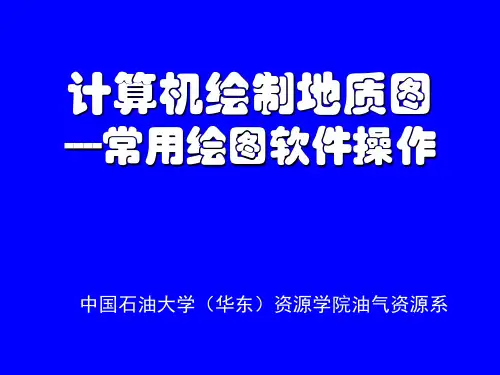

计算机绘制地质图
----常用绘图软件操作
中国石油大学（华东）资源学院油气资源系
一）Surfer 界面环境与菜单简介 二）Surfer 创建基本等值线图 三）Surfer 绘制三维图形 四）Surfer 图形的高级处理
Surfer 窗口界面环境 文件 (F)菜单 编辑 (E)菜单 视图 (V)菜单 窗口(W)菜单 绘制 (D)菜单 帮助(H)菜单 排列 (A)菜单 网格(G) 菜单 地图 (M)菜单
高级设置对话框
高级选项
允许为选择的方法指定网格化选项。对话框因 网格化的方法不同而不同。对所有方法都有两 项共同选项，即
各向异性 是指数据点之间的优势方向，通过 指定不同方向的不同半径来实现。解释为给于 一个方向轴上的点较大的权重，而减弱另一个 方向轴上的点权重。在许多情况下，不必使用 各向异性。
数据处理（Data Treatment）指定如何处 理相同的数据点（2个或多个XY坐标相 同而Z值不同）。
Average
使用平均值
Delete
删除数据
Sum
使用求和值
搜索 选项卡
用于控制进行网格化处理内插网格点时所考虑 或使用的数据。设置包括以下三项：
搜寻类型（Search Type）
网格化数据对话框
数据列
为X、Y和Z指定数据文件中的列。
X下拉列表 指定数据文件中含有X坐标值的数据列。
Y下拉列表 指定数据文件中含有Y坐标值的数据列。
Z下拉列表 指定数据文件中含有Z值的数据列。
• 过滤数据 按钮 用于在网格化之前采用预定义的过滤 器 或基于用户自定义的方程过滤数据。
• 查看数据按钮 用于打开工作表，查看相应的XYZ数据， 从而方便数据列的选择。
编辑 (E)菜单

surfer使用方法

surfer使用方法

2 网格文件[grd]
是绘制等值线图和表面图所必须的文件。 网格文件是由基本数据文件经网格化（Grid）
命令处理后得到的。 网格文件的扩展名为.Grd
3 粘贴文件[.dat]
在等值线图的数据点位置进行符号和数值标注所 需要的文件，分为Post 和 Class Post两种。
粘贴文件在工作表中的数据格式如下：
纵横滚动条
二、File 菜单中的 Export 命令
导出（Export）命令使 Surfer 文件以其它程序能够调用的 格式输出。
该命令能产生的文件格式如下：
– AautoCAD[.DXF]文件， – Windows 图元 [.CLP] 文件 – 图片文件[.WMF]。
可以输出图形窗口中的全部内容，也可以仅选择部分图 形或几个对象输出。方法如下：
• 变换（Convert） • 在ASCII码与二进制格式之间转换文件，将网格文件转
换成x、y、z 数据文件。 • 体积（Volume）
在两个网格文件确定的网面之间进行体积和面积计算。 • 切片（Slice）
由网格化文件和边界文件产生剖面（线）。 • 残差（Residuals）
计算网格表面值与原始数据值之间的差值。 • 网格编辑器（Grid Editor）
( 2.6, 7.2) ( 2.8, 6.3)
( 7.2, 6.6)
( 4.8,5.6)
(6.2, 5.8)
5 空白文件[.bln]
空白文件描述了一个封闭区域的范围，指明空白 区的性质。空白文件用于在三维图上空白一定 范围的等值线。
空白文件的扩展名为.bln。数据文件格式为：
长度值
X1 X2 …
Xn
可以对网格文件中的网格节点进行修改的编辑器。

Surfer11最新版中文教程_图文

Surfer11最新版中文教程_图文

Surfer11 最新版中文教程_图文一、Surfer11 教程.................. . (1)第一课预览及创建数据 (3)第二课创建网格文件 (9)第三课创建等值线图 (14)第四课修改数轴 (27)第五课散点图数据点和图形图层的使用 (32)第六课创建一个剖面图 (48)第七课保存图形 (50)第九课增加透明度，色阶和标题 (58)第十课从不同的坐标系中创建图形 (63)第十一课自定义工具栏和键盘命令 (68)第十二课叠加图形层 (71)第十三课白化一个网格文件 (75)第十四课在工作表中更改投影 (79)二、汉化历程 (82)三、答疑解惑 ......................................................................... 89 CUPB第八课创建一个3D 曲面图 (52)一、Surfer 11教程程贤辅翻译 2012.10.20Surfer11版的帮助里面有一套非常好的教程，我希望能将它介绍给大家。

对于某些高手，可以也应该绕开，以免浪费您的宝贵时间。

其他朋友，如果您看了以下的教程，对您有帮助，那我就很高兴，也算我为我国的气象事业间接作了一点贡献。

该套教程共有14课，1到10 是初级教程，11到14是高级教程：1、预览及创建数据；2、创建网格文件；3、创建等值线图；4、修改坐标；5、散点图数据点和图形图层的使用；6、创建剖面图；7、保存图形；8、创建3D曲面图形；9、添加透明度、比色刻度尺和标题；10、从不同的坐标系统创建各类图形；11、自定义工具栏和键盘命令；12、覆盖图形层；13、白化一个网格文件；14、更改工作表中的投影。

我不知道我能不能完成所有的教程翻译工作，因为各种不可预计的因素会影响工作的进展。

尽量做吧。

想起40年前我为了制作一张等值图，要花费3天时间，用掉多少草稿纸和橡皮擦，要画出平滑的等值线还真不容易。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
特征是要在格网区域内产生围绕观测点位 置的“牛眼” 。
2）Kriging（克里金插值法）
又称空间自协方差最佳插值法,考虑信息 样品的形状、大小及与待估计块段相互 间的空间位置等几何特征以及品位的空 间结构之后,为达到线性、无偏和最小 估计方差的估计,而对每一个样品赋与 一定的系数,最后进行加权平均来估计 块段品位的方法。
4）Modified Shepard‘s Method（改进 谢别德法）
谢别德法使用距离倒数加权的最小二乘方 的方法。在用谢别德法作为格网化方法 时要涉及到圆滑参数的设置。增加圆滑 参数的值时，圆滑的效果越好。
5）Polynomial Regression（多元回归法）
多元回归被用来确定你的数据的大规模的趋势 和图案。用多元回归法时要涉及到曲面定义 和指定XY的最高方次设置，曲面定义是选择 采用的数据的多项式类型，如简单平面、双 线性鞍、二次曲面、三次曲面和用户定义的 多项式。参数设置是指定多项式方程中 X 和 Y组元的最高方次 。
Surfer8绘图指南
Golden Software Surfer 8.0 (以下简称 Surfer)是一款画三维图（等高线, image map, 3d surface等）的软件。
Golden Software公司的绘图软件还包括两 维和三维平面绘图软件Grapher，数字化底 图软件Diger，地图软件MapViewer和地质 软件Strater等，
它的一大缺点是没有各种投影变化。
等值线图
线框图WIREFRAME图
Wireframe是对grd文件的三维表现形式，
它用绘制线条的方式来表现grd文件 。
图像图 IMAGE MAP
可以用来表现地 貌，其表现形式 立体感强，画面 细腻、柔和
Shaded Relief Map 阴影地貌图
Surface Map
主据之间用逗号分开。 3、地图边界文件（.BNA） 用于存储区线和点的信息。 主要格式如下 ： 主名称1，次名称1，类型/长度值
X1，Y1 X2，Y2
4.分级文件（.lvl）
格式 为:用于各类图形的分级及其 属性
分级文件格式有两种，可用工作表 生成，可用文本编辑器建立。
LVL2 ‘等级 标志 线色 线条式样 线宽 填充前景色 填充 背景色 填充图案 F模式 0 0 "黑色" "纯色" 0 "R54 G54 B54" "R54 G54 B54" "纯色" 2 1 1 500 0 "黑色" "纯色" 0 "R72 G72 B72" "R72 G72 B72" "纯色" 2 1 1
克里金法是一种在许多领域都很有用的地 质统计格网化方法
SUCCESS
THANK YOU
2019/7/1
3）Minimum Curvature（最小曲率)
最小曲率法广泛用于地球科学。用最小曲 率法生成的插值面类似于一个通过各个 数据值的，具有最小弯曲量的长条形薄 弹性片。使用最小曲率法时要涉及到两 个参数：最大残差参数和最大循环次数 参数来控制最小曲率的收敛标准。
基本绘图工具； ACTIVE自动化制图； 工作表。
一、软件界面及命令菜单
命令菜单、命令菜单中的快捷工具栏、目 标管理窗口、工作区、绘图命令的快捷 方式。
二、软件使用流程
1. ASCII码形式的XYZ数据格式 2. 对数据进行网格化 3. 绘制相应的各种图形
三、创建等值线图 一、绘图数据文件类型及准备
二、数据文件的网格化 把数据文件转换成grd文件
打开文件、选择插值方法、选择XYZ 三列数据、网格化。
插值方法主要有以下12 种：
1) Inverse Distance to a Power（反距 离加权插值法）
一个加权平均插值法，可以进行确切的或 者圆滑的方式插值。方次参数控制着权 系数随着离开一个格网结点距离的增加 而下降。对于一个较大的方次，较近的 数据点被给定一个较高的权重份额，
1.基本数据文件
是指ASCII码（文本）格式的数据 文件，此数据文件最少包含三列，分别 为XYZ，其中X列和Y列表示x和y坐标，Z 列为在坐标（x，y）处的值（例如，高 程、矿层厚度、矿石品位、各种观测 量）。XYZ数据文件的文件名后缀一般 为（.dat）
数据文件可以在 surfer中的工作表中手工输 入，也可以是其它软件生成 的文本文件，例如Excel表 格数据，也可以转换成 surfer所需要的数据文件。 一般的，任何转换成（.txt） 结尾的数据文件，都可以被 surfer成果读取。Surfer支 持字符，所以字符也可以用 在数据文件中，除了第一行 的字符可以看做是文件头外， 其它的字符一般被认为是 surfer的缺省值，此值在做 等高线等图形时将不会显示。
2.空白文件（.bln） 格式 为: 长度值，标记值，主名称1
N，1 or 0 BLANK1 X1，Y1 X2，Y2 …… XN，YN
说明： N为整数，描述空白边界的X，Y坐标数。 标记值为0或1。 当为0时，表示位于空白区外。 当为1时，表示位于空白区内。 X1，Y1与XN，YN为同一值时，表示为一 封闭区域； X1，Y1与XN，YN不为同一值时，表示为 一直线。
Surface Map是surfer新添加的
3D图形表现方式
base map
在等高线图上加上背景地图
Post Map
vector map 矢量图

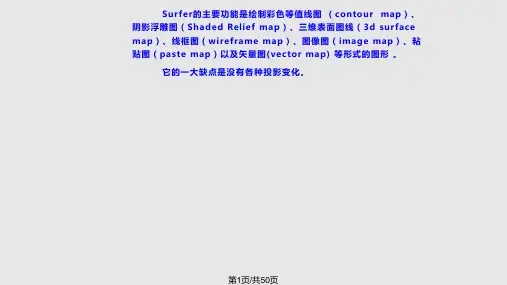

Surfer8.0的功能和特点： 友好的用户界面； 一般特征； 包括的图形； 叠覆图形； 网格化方法； 网格计算； 网格工具； 输出图形文件格式种投影变化；
Surfer是具有插值功能的绘图软件。 是目前 最强大、灵活和最简易的等值线图和三维文 体图形绘图软件。
Surfer的主要功能是绘制彩色等值 线图 （contour map）、阴影浮雕图 （Shaded Relief map）、三维表面图 线（3d surface map）、线框图 （wireframe map）、图像图（image map）、粘贴图（paste map）以及矢量 图(vector map) 等形式的图形 。
