下载文档原格式
混凝⼟质量缺陷防治措施混凝⼟质量缺陷防治措施⼀、混凝⼟表⾯孔洞、蜂窝、⿇⾯、漏筋现象1、现象：（1）混凝⼟表⾯局部缺浆粗糙，有许多⼩凹坑。
（2）结构内的主筋、副筋或箍筋外漏。
（3）混凝⼟局部缺浆⽯⼦多，形成蜂窝状的孔洞。
（4）混凝⼟结构内有空腔，局部⽆混凝⼟，蜂窝特别⼤。
2、预控措施（1）预控⿇⾯模板⾯清理⼲净，⽆杂物。
⽊模板在浇注前⽤清⽔充分湿润，拼缝严密，防⽌漏浆。
模板平整，⽆积⽔现象。
振捣密实，⽆漏振，每层混凝⼟应振捣到⽓泡排除为⽌，防⽌分层。
（2）预控漏筋浇筑混凝⼟前应检查钢筋位置和保护层厚度是否正确，发现问题及时纠正。
钢筋密集时，应选择合适的⽯⼦粒径，⽯⼦最⼤粒径尺⼨不超过结构截⾯尺⼨⼩边的1/4，同时不得⼤于钢筋径距的3/4。
振捣时严禁振捣棒撞击钢筋。
混凝⼟⾃由倾落⾼度超过2⽶时，要⽤溜槽或串筒等⼯具下料。
操作时不得踩钢筋，如发现踩弯和脱扣钢筋，应及时修正。
（3）预控蜂窝严格控制混凝⼟配合⽐。
混凝⼟配合要均匀，搅拌、运输时间要控制好。
混凝⼟下料⾼度⼀般不超过2⽶，浇筑楼板下料⾼度不超过1⽶。
剪⼒墙、柱开始浇筑前，底部应先填50—100mm的与要浇筑混凝⼟相同品种的⽔泥砂浆。
混凝⼟塌落度应严格控制，底层振捣应认真操作。
施⼯过程中经常观察模板、⽀架、堵缝等情况。
（4）预控孔洞1）在钢筋密集处，如柱、梁及主次梁交叉处浇筑混凝⼟时，使混凝⼟充满模板，并认真振捣密实。
机械振捣有困难时，可采⽤⼈⼯捣配合。
2）预留孔洞处应在两侧同时下料。
下部往往浇筑不满，振捣不实，应采取在侧⾯开⼝浇筑的措施，振捣密实后再封好模板，然后往上浇筑，防⽌出现孔洞。
3、出现问题后治理情况：（1）⿇⾯部位⽤清⽔刷洗，充分湿润后⽤⽔泥浆或⽔泥砂浆抹平。
（2）将外露钢筋上的混凝⼟和铁锈清洗⼲净，再⽤⽔泥砂浆（1：2⽐例）抹压平整。
如露筋较深，应将薄弱混凝⼟剔除，清理⼲净，⽤⾼⼀级在⾖⽯混凝⼟捣实，认真养护。
（3）⼩蜂窝可先⽤⽔冲洗⼲净，⽤1：2⽔泥砂浆修补；⼤蜂窝先将松动的⽯⼦和突出颗粒剔除，并剔成喇叭⼝，然后⽤清⽔冲洗⼲净，湿透，再⽤⾼⼀级⾖⽯混凝⼟捣实，认真养护。
混凝土质量缺陷产生原因及防治措施混凝土质量缺陷分类及产生原因1.混凝土的麻面麻面是结构构件表面上呈现无数的小凹点，而无钢筋暴露的现象。
它是由于模板表面粗糙、未清理干净、润湿不足、漏浆、振捣不实、气泡未排出以及养护不好所致。
2.混凝土的露筋露筋即钢筋没有被混凝土包裹而外露。
主要是由于未放垫块或垫块位移、钢筋位移、结构断面较小、钢筋过密等使钢筋紧贴模板，以致混凝土保护层厚度不够所造成的。
有时也因缺边、掉角而露筋。
3.混凝土的蜂窝蜂窝是混凝土表面无水泥砂浆，露出石子的深度大于5㎜但小于保护层的蜂窝状缺陷。
它主要是由配合比不准确、浆少石子多，或搅拌不匀、浇筑方法不当、振捣不合理，造成砂浆与石子分离、模板严重漏浆等原因产生。
4.混凝土的孔洞孔洞系指混凝土结构内存在的孔隙，局部或全部无混凝土。
它是由于骨料粒径过大、或钢筋配置过密造成混凝土下料中被钢筋挡住，或混凝土流动性差，或混凝土分层离析，振捣不实，混凝土受冻，混入泥块杂物等所致。
5.混凝土的缝隙及夹层缝隙及夹层是施工缝处有缝隙或夹有杂物。
产生原因是因施工缝处理不当以及混凝土中含有垃圾杂物所致。
6.混凝土的缺棱、掉角缺棱、掉角是指梁、柱、板、墙以及洞口的直角边上的混凝土局部残损掉落。
产生的主要原因是混凝土浇筑前模板未充分润湿，棱角处混凝土中水分被模板吸去，水化不充分使强度降低，以及拆模时棱角损环或拆模过早，拆模后保护不好也会造成棱角损环。
混凝土工程质量防治措施1.蜂窝、麻面、露筋、孔洞防治措施（1）混凝土配制时计量准确，严格控制水灰比，搅拌均匀具有良好的和易性，混凝土入模后，振捣要严格操作程序，振捣密实。
（2）模板表面要洁净，其上的水泥浮灰要清除掉，钢模板要满涂隔离剂，木模板在混凝土入模前要保持充分湿润，模板拼缝必须严密，拼缝处可加设密封条，以防混凝土漏浆。
（3）严格控制混凝土入模时的自由落差，当浇筑高度超过3m时，增设串筒、溜槽，以防混凝土产生离析现象。

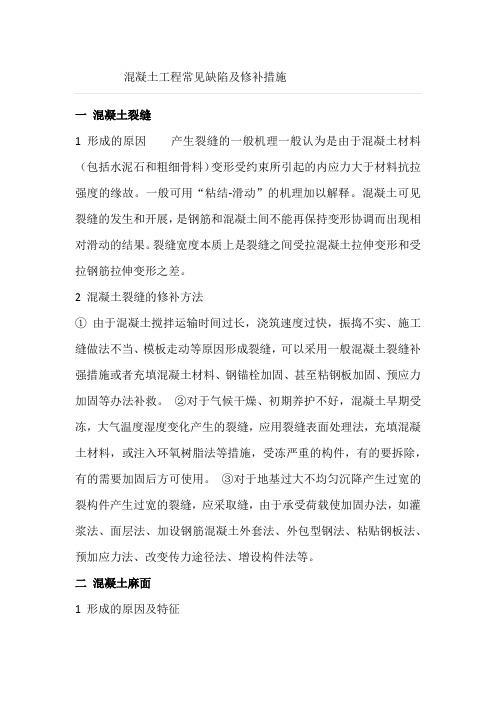

混凝土工程常见缺陷及修补措施一混凝土裂缝1 形成的原因产生裂缝的一般机理一般认为是由于混凝土材料（包括水泥石和粗细骨料）变形受约束所引起的内应力大于材料抗拉强度的缘故。
一般可用“粘结-滑动”的机理加以解释。
混凝土可见裂缝的发生和开展，是钢筋和混凝土间不能再保持变形协调而出现相对滑动的结果。
裂缝宽度本质上是裂缝之间受拉混凝土拉伸变形和受拉钢筋拉伸变形之差。
2 混凝土裂缝的修补方法①由于混凝土搅拌运输时间过长，浇筑速度过快，振捣不实、施工缝做法不当、模板走动等原因形成裂缝，可以采用一般混凝土裂缝补强措施或者充填混凝土材料、钢锚栓加固、甚至粘钢板加固、预应力加固等办法补救。
②对于气候干燥、初期养护不好，混凝土早期受冻，大气温度湿度变化产生的裂缝，应用裂缝表面处理法，充填混凝土材料，或注入环氧树脂法等措施，受冻严重的构件，有的要拆除，有的需要加固后方可使用。
③对于地基过大不均匀沉降产生过宽的裂构件产生过宽的裂缝，应采取缝，由于承受荷载使加固办法，如灌浆法、面层法、加设钢筋混凝土外套法、外包型钢法、粘贴钢板法、预加应力法、改变传力途径法、增设构件法等。
二混凝土麻面1 形成的原因及特征是由于混凝土表面缺浆、起砂、掉皮的缺陷，表现为构件外表呈现质地酥松的凹点，其面积不大（小于或等于0.5m2）、深度不深（小于或等于5mm）、且无钢筋裸露现象。
这种缺陷一般是由于模板湿润不够、支架不严、捣固时发生漏浆或振捣不足，气泡排出以后及捣固后没有很好养护而产生。
2 麻面的防治措施模板表面应清理干净，不得粘有干硬水泥砂浆等杂物，浇灌混凝土前，模板应浇水充分湿润，模板缝隙，应用油毡纸、腻子等堵严，模扳隔离剂应选用长效的，涂刷均匀，不得漏刷；混凝土应分层均匀振捣密实，至排除气泡为止；表面作粉刷的，可不处理，表面无粉刷的，应在麻面部位浇水充分湿润后，用原混凝土配合比去石子砂浆，将麻面抹平压光。
处理缺损厚度在5mm以下的情况可以，可以使用工程师A2耐久性薄层修补料进行面层修复。
浅析混凝土工程质量缺陷分析与防治摘要：针对混凝土工程质量缺陷进行分析，并进一步提出了防治措施。
关键词：混凝土工程质量；缺陷；防治1 混凝土抗压强度低1.1 现象。
同条件养护试块抗压试验结果不符合规范要求或采用非破损方法(如回弹仪法,超声波法)测定出的结构混凝土实际强度,低于设计要求的质量标准。
1.2产生的原因。
混凝土抗压强度低的主要因素是水泥强度和水灰比，要控制好混凝土质量，最重要的是控制好水泥和混凝土的水灰比两个主要环节。
1.3防治措施。
1.3.1 确保混凝土实验室配合比的合理性。
合理的混凝土配合比由实验室通过实验确定，除满足强度、耐久性要求和节约原材料外，应该具有施工要求的和易性。
因此要实验室设计合理的配比，必须提供合格的水泥、砂、石。
水泥控制强度，砂控制细度、含水率、含泥量等，石控制含水率及含泥量等。
只有材料达到合格要求，才能做出合理的混凝土配合比，才能使施工得以正常合理的进行，达到设计和验收标准。
1.3.2 正确按设计配合比施工。
按施工配合比施工，首先要及时测定砂、石含水率，将设计配合比换算为施工配合比。
其次，要用重量比，不要用体积比，最后，要及时检查原材料是否与设计用原材料相符，这要求供方提供两份同样材料，一份提供给实验室，一份给工地，工地收料人员应按样本收料，如来料与样本不符，应马上向上级汇报，及时更改配合比。
1.3.3 加强原材料管理。
混凝土材料的变异将影响混凝土强度。
因此收料人员应严把质量关。
1.3.4当混凝土强度虽偏低但可满足使用要求,可按实际强度校核结构的安全度,研究处理方案,采取相应加固或补强措施。
2 蜂窝2.1 现象。
混凝土结构局部出现酥松、砂浆少、石子多、石子之间形成空隙类似蜂窝状的窟窿。
2.2 产生的原因。
混凝土配合比不当或砂、石、水泥材料加水量计量不准,造成砂浆少、石子多;混凝土搅拌时间不够,未拌合均匀,和易性差,振捣不密实;下料不当或下料过高,未设置串筒施工,使石子集中,造成石子砂浆离析;混凝土未分层下料,振捣不实,或漏振, 或振捣时间不够;模板缝隙未堵严,水泥浆流失;钢筋较密,使用的石子粒径过大或坍落度过小。
项目施工混凝土常见质量缺陷及防治措施项目工程质量决定施工企业的长远发展，怎样做好工程施工的混凝土质量控制，确保工程结构实体安全达标，现以住宅楼工程项目具体工作中的实施对混凝土工程施工过程中容易发生的质量方面的缺陷问题逐一详细分析，并结合实际问题阐述对混凝土的质量缺陷方面的预防防治措施。
住宅楼工程为地下二层，地上三十四层；建筑基底面积：836.44平方米，总建筑面积为72600.56平方米。
地下二层层高为3.9m；管道层高为3.30m；一～三十层住宅部分层高为2.9m；顶层出屋面层高为4.70m。
结构型式为剪力墙结构，筏板基础，基础部分设计级别为甲级；结构安全等级为二级；剪力墙抗震等级为一级；建筑抗震设防烈度为8度；建筑抗震设防类别为丙类；地上及地下部分耐火等级为一级；地下室防火等级为二级；屋面防水等级为一级。
在主体混凝土施工中，分别出现了蜂窝麻面、烂根、墙柱掉角、梁底露筋、空洞等质量缺陷。
上述混凝土质量缺陷在我们的施工过程中都存在。
1首先分析混凝土“麻面”问题主体二层剪力墙模板拆除后，混凝土表面因缺少灰浆造成有小坑洼、麻点，表面粗糙不平整，但未发现钢筋外露，这种情况称之为“麻面”。
分析其产生的原因主要有以下几点：（1）模板面层粗糙不平以及残留的水泥浆等垃圾未及时清扫干净，未按规定要求提前拆除模板，致使混凝土的面层被粘坏；（2）模板未浇水湿润或湿润不够；（3）剪力墙模板合模前，模板面层未及时涂刷脱模剂，使得混凝土面层与模板面层出现粘结而造成麻面现象；（4）混凝土振捣不实，气泡未排出。
针对上述四点，结合本项目分析混凝土麻面产生的原因：首先是施工班组不认真，未贯彻技术交底及施工方案中提出的工序要求。
其次就是管理人员过程控制不到位。
防治措施：项目部要求严格贯彻落实三检制度。
施工前必须确保模板面层清扫干净，面层不得粘有任何垃圾杂物。
浇筑混凝土之前，安排专人对模板进行充分的浇水湿润，板缝采用双面胶带进行封堵，选用长期有效的模板脱模剂进行涂刷，涂刷时做到均匀有效，严禁漏刷；浇筑混凝土时应振捣密实，充分排除气泡。
混凝土施工质量缺陷及防治措施混凝土是一种广泛应用于建筑生产中的建筑材料，其施工质量直接影响着建筑物的使用寿命和安全性。
然而，混凝土施工质量中存在着一些常见的缺陷，如裂缝、空鼓、砂浆剥落等。
以下是混凝土施工质量缺陷及防治措施的详细介绍。
一、混凝土裂缝为了预防混凝土裂缝，应注意以下几个方面：1.控制混凝土的干燥收缩：在拌合料中添加适量的外加剂，如抗裂剂，以减少混凝土的干燥收缩。
此外，适当增加混凝土的初期湿度和养护时间也能有效控制干燥收缩。
2.加强混凝土的抗温度变形能力：在混凝土中添加适量的材料，如粉煤灰、矿渣粉等，以改善混凝土的高温和低温变形性能，从而减少裂缝的产生。
3.控制混凝土的抗剪切强度：适当增加混凝土的配筋，并采用合理的设计和施工工艺，以保证混凝土结构在荷载作用下的抗剪切能力，从而减少裂缝的产生。
二、混凝土空鼓为了预防混凝土空鼓，应注意以下几个方面：1.提高振捣质量：在施工中使用振捣器对混凝土进行振捣，确保混凝土的密实性和均匀性，从而减少空鼓的产生。
2.加强现场搅拌：在混凝土搅拌过程中，应加强现场质量检查，确保混凝土配料均匀，并控制混凝土的水灰比和砂浆含量，以保证混凝土的密实性。
3.延长模板拆除时间：在混凝土初凝后，应延长模板的拆除时间，以确保混凝土的充实度和强度。
三、混凝土砂浆剥落为了预防混凝土砂浆剥落，应注意以下几个方面：1.控制砂浆的水灰比：降低砂浆的水灰比可以提高砂浆的强度和粘结力，从而减少砂浆剥落的发生。
2.加强混凝土的养护：在混凝土施工后，应及时进行养护，保持适宜的温湿度条件，以加速混凝土的硬化和强化，从而增强砂浆与骨料之间的粘结力。
3.提高混凝土的强度：通过控制混凝土的配比和施工工艺，以提高混凝土的强度，从而减少砂浆剥落的产生。
总结起来，要预防混凝土施工质量缺陷，关键是在施工过程中严格控制材料配比、均匀搅拌、振捣、充分养护和强化等。
只有这样，才能确保混凝土施工质量的稳定和可靠，保证建筑物的使用寿命和安全性。
混凝土工程常见缺陷及修补措施一、混凝土裂缝1 形成的原因产生裂缝的一般机理一般认为是由于混凝土材料（包括水泥石和粗细骨料）变形受约束所引起的内应力大于材料抗拉强度的缘故。
一般可用“粘结-滑动”的机理加以解释。
混凝土可见裂缝的发生和开展，是钢筋和混凝土间不能再保持变形协调而出现相对滑动的结果。
裂缝宽度本质上是裂缝之间受拉混凝土拉伸变形和受拉钢筋拉伸变形之差。
2 混凝土裂缝的修补方法①由于混凝土搅拌运输时间过长，浇筑速度过快，振捣不实、施工缝做法不当、模板走动等原因形成裂缝，可以采用一般混凝土裂缝补强措施或者充填混凝土材料、钢锚栓加固、甚至粘钢板加固、预应力加固等办法补救。
②对于气候干燥、初期养护不好，混凝土早期受冻，大气温度湿度变化产生的裂缝，应用裂缝表面处理法，充填混凝土材料，或注入环氧树脂法等措施，受冻严重的构件，有的要拆除，有的需要加固后方可使用。
③对于地基过大不均匀沉降产生过宽的裂构件产生过宽的裂缝，应采取缝，由于承受荷载使加固办法，如灌浆法、面层法、加设钢筋混凝土外套法、外包型钢法、粘贴钢板法、预加应力法、改变传力途径法、增设构件法等。
二、混凝土麻面1 形成的原因及特征是由于混凝土表面缺浆、起砂、掉皮的缺陷，表现为构件外表呈现质地酥松的凹点，其面积不大（小于或等于0.5m2）、深度不深（小于或等于5mm）、且无钢筋裸露现象。
这种缺陷一般是由于模板湿润不够、支架不严、捣固时发生漏浆或振捣不足，气泡排出以后及捣固后没有很好养护而产生。
2 麻面的防治措施模板表面应清理干净，不得粘有干硬水泥砂浆等杂物，浇灌混凝土前，模板应浇水充分湿润，模板缝隙，应用油毡纸、腻子等堵严，模扳隔离剂应选用长效的，涂刷均匀，不得漏刷；混凝土应分层均匀振捣密实，至排除气泡为止；表面作粉刷的，可不处理，表面无粉刷的，应在麻面部位浇水充分湿润后，用原混凝土配合比去石子砂浆，将麻面抹平压光。
处理缺损厚度在5mm以下的情况可以，可以使用工程师A2耐久性薄层修补料进行面层修复。
混凝土地面是工业厂房、仓库、停车场等场所常见的地面材料，其质量的好坏直接影响着使用效果和安全性。
然而，由于施工工艺、材料选取、环境因素等原因，混凝土地面在使用过程中往往会出现各种质量缺陷，给使用者带来诸多不便和安全隐患。
及时发现和解决混凝土地面质量问题，对于保障场地使用安全和延长地面使用寿命具有重要意义。
一、混凝土地面质量缺陷类型1. 裂缝：混凝土地面裂缝是常见的质量问题，主要包括收缩裂缝、温度裂缝、变形裂缝等。
裂缝不仅影响美观，还可能导致水泥基材料的腐蚀和渗水，从而影响使用寿命。
2. 鼓包：混凝土地面鼓包是指地面部分区域出现凸起或起鼓的现象，给使用和行走带来危险。
3. 起砂：混凝土地面起砂严重时，会影响地面平整度和使用安全性。
4. 表面坑洞：混凝土地面表面出现坑洞，不仅影响美观，还可能使地面承受力下降，造成安全隐患。
5. 渗水漏水：混凝土地面的渗水漏水问题容易导致地下管线损坏、地面变软等问题，影响使用效果。
6. 颜色不均匀：混凝土地面颜色不均匀会影响整体美观度。
7. 其他：混凝土地面还可能出现蜂窝、起砂、破损等质量问题。
二、混凝土地面质量缺陷的原因分析1. 施工工艺不当：混凝土浇筑和养护工艺对地面质量至关重要，如果施工工艺不当，容易导致地面裂缝、鼓包等问题。
2. 材料选取不合理：混凝土地面所用的水泥、骨料、外加剂等材料如果选取不当，易导致地面质量问题。
3. 环境影响：例如气候条件、地下水位等环境因素对混凝土地面质量的影响。
4. 设计不合理：地面设计不合理也会导致质量问题，例如地面厚度不足、地面梁柱不均匀等。
三、混凝土地面质量缺陷的防治措施1. 做好施工工艺：采用合理的混凝土浇筑和养护工艺，做好混凝土地面的施工工艺控制，避免裂缝、鼓包等问题的发生。
2. 选用优质材料：选用优质的水泥、骨料和外加剂，严格按照配合比进行拌和，提高地面的抗压、抗渗性能。
3. 加强基础处理：在地面建筑底部进行加固、防水处理，增强地基的稳定性和防渗性。
混凝土施工中常见质量缺陷及防治措施在混凝土施工中，要求混凝土的强度等级必须符合设计要求，其配合比、原材料计量、搅拌、养护和施工缝处理必须符合施工验收规范的规定。
1. 蜂窝现象产生原因：1）振动不实或漏振2）模板缝隙过大导致水泥浆流失3）钢筋较密或石子粒径相对过大预防措施：1）按规定使用和移动振捣器2）中途停息后在浇基础时，新旧接缝范围要小心振捣3）模板安装前清理模板表面积模板拼接处的黏浆，使接缝严密4）接缝宽度超过2.5mm时，应采取措施填缝，箍筋过密时应选择相应的石子粒径2. 麻面现象产生原因：1）模板表面不光滑2）模板湿润不够3）漏涂隔离剂预防措施：1）模板应平整光滑，安装前要把黏浆清除干净，并涂满隔离剂2）浇捣前对模板要浇水湿润3. 漏筋现象产生原因：1）钢筋保护层垫块不足导致钢筋紧贴模板2）振捣不实预防措施：1）钢筋垫层厚度等要符合设计规定的保护层厚度2）垫层放置间距适当，钢筋直径较大时垫块间距宜小些，使放进下垂挠度较少3）使用振捣器必须待混凝土中的气泡完全排除后才移动4. 空洞现象产生原因：1）在钢筋较密部位，石子被钢筋卡住或漏振预防措施：1）对钢筋较密的部位（如梁柱接头）应分次下料，缩小分层振捣的厚度2）按照规程使用振捣棒5. 缝隙及夹渣现象产生原因：1）施工缝没有按规定进行清理和浇浆，特别是柱头和梯板脚预防措施：1）浇筑前对柱头、施工缝、梯板脚等部位重新检查，清理杂物、泥沙、木屑6. 缺棱掉角现象产生原因：1）投料不准确，搅拌不均匀，出现局部强度低的现象2）拆模板过早，拆模板方法不当预防措施：1）制定专人监控投料，投料计量准确2）搅拌时间要足够3）拆除时对构件棱角应予以保护7. 混凝土柱底部烂根现象产生原因：1）模板下口缝隙不严密导致水泥漏浆2）浇筑前没有先浇足够50mm 厚以上同强度等级水泥砂浆预防措施：1）模板缝隙宽度超过2.5mm 时应予以填塞严密，特别要防止侧板吊脚2）浇筑混凝土前先浇足50mm 厚同强度等级的水泥砂浆8、立柱结点（接头）断面尺寸偏差过大产生原因：1）柱头模板刚度差2）缺乏质量控制和监督预防措施：安装模板前，先检查其断面尺寸、垂直度、刚度，符合要求才允许接梁模板9、基础轴线位移，螺孔、埋件位移产生原因：1）模板支撑不牢2）埋件固定措施不当3）浇筑时受到碰撞预防措施：1）基础混凝土模板支撑系统要予以充分考虑2）当混凝土捣至螺孔底时，要进行复线检查，及时纠正3）浇筑混凝土时应在螺孔周边均匀下料，对重要的预埋螺栓尚应采用钢架固定4）必要时进行二次浇筑10. 混凝土基础表面平整度差现象产生原因：1）未设现浇板厚度控制点，振捣后没有用拖板、刮板抹平2）没有符合尺寸的模板定位3）混凝土未凝固就在上面行人和操作预防措施：浇灌混凝土前做好板厚控制点，提倡使用拖板或刮板抹平，要使用平直、厚度符合要求和模具定位；混凝土抗压强度达到 1.2MPa 后才允许在混凝土面操作11. 混凝土表面不规则裂缝现象产生原因：产生表面不规则裂缝有多种原因，主要是温度和湿度的变化，混凝土的脆性和不均匀性，以及结构不合理，原材料不合格（如碱骨料反应）模板变形，基础不均匀沉降或淋水保养不及时，湿润不足，水分蒸发过快等预防措施：1）采用改善骨料级配，用干硬性混凝土掺混合料，加引气机或塑化剂等措施以减少混凝土中的水泥用量2）拌合混凝土时加水或用水将碎石冷却降低混凝土的浇筑温度3）热天浇筑混凝土时减少浇筑厚度，利用浇筑层面散热4）在混凝土中埋设水管，通入冷水降温5）规定合理的拆模时间，气温骤降时进行表面保温，以免混凝土表面发生急剧的温度梯度6）施工中长期暴露的混凝土浇筑块表面薄壁结构，在寒冷季节采取保温措施7）混凝土终凝后立即进行淋水保养8）高温或干燥天气要加麻袋、草袋等覆盖，保持结构构件有较久湿润时间。
YF-ED-J7295可按资料类型定义编号混凝土施工质量缺陷及防治措施篇实用版Management Of Personal, Equipment And Product Safety In Daily Work, So The Labor Process Can Be Carried Out Under Material Conditions And Work Order That Meet Safety Requirements.（示范文稿）二零XX年XX月XX日混凝土施工质量缺陷及防治措施篇实用版提示：该安全管理文档适合使用于日常工作中人身安全、设备和产品安全，以及交通运输安全等方面的管理，使劳动过程在符合安全要求的物质条件和工作秩序下进行，防止伤亡事故、设备事故及各种灾害的发生。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
混凝土工程质量缺陷有：麻面、蜂窝、露筋、裂缝、孔洞、烂边、烂根、气泡、爆模、胀模、错台、挂帘、夹渣、疏松、外形缺陷、外表缺陷、连接部位缺陷等。
1、麻面麻面是指混凝土表面呈现出无数绿豆般大小的不规则小凹点，直径通常不大于5㎜。
成因分析：⑴、模板表面未清理干净，附有水泥浆渣等杂物；⑵、浇筑前模板上未撒水湿润或湿润不足，混凝土的水分被模板吸去或模板拼缝漏浆，靠近拼缝的构件表面浆少，拆模后出现麻面；⑶、混凝土搅拌时间短，加水量不准确致使混凝土和易性差，混凝土浇筑时有的地方砂浆少石子多，形成蜂麻面；⑷、混凝土没有分层浇筑，造成混凝土离析，出现麻面；⑸、混凝土入模后振捣不到位，气泡未能完全排出，拆模后出现麻面。
⑹、振捣过迟，振捣时已有部分凝固；预防措施：⑴、模板表面清理干净，脱模剂应涂刷均匀；⑵、混凝土搅拌时间要适宜，一般应为1～2分钟；⑶、浇筑混凝土时，无论那种模型，均需撒水湿润，但不得积水；⑷、浇筑前检查模板拼缝，对可能漏浆的缝，设法封堵；⑸、振捣遵循快插慢拔原则，振动棒插入到拔出时间控制在20S为佳，插入下层5-10㎝，振捣至混凝土表面平坦泛浆、不冒气泡、不显著下沉为止；修补方法：混凝土表面的麻点，对结构无大影响，通常不做处理，如需处理，可采用如下方法：⑴、用稀草酸溶液将该处脱模剂油点或污点用毛刷洗净，在修补前先用水湿透；修补用的水泥品种必须与原混凝土一致，砂子为细砂，粒径最大不宜超过1㎜，按照漆工刮腻子的方法，将砂浆用刮刀大力压入麻点，随即刮平；水泥砂浆的配合比为1：2或1：2.5，由于数量不多，可用人工在小桶中拌匀，随拌随用，必要时掺拌白水泥调色；修补完成后，用麻袋进行保湿养护。
2、蜂窝蜂窝是指混凝土表面无水泥浆，骨料间有空隙存在，形成数量或多或少的窟窿，大小如蜂窝，形状不规则，露出石子深度大于5㎜，深度不漏主筋，可能漏箍筋。
成因分析：⑴、模板漏浆或振捣过度，跑浆严重致使出现蜂窝；⑵、混凝土塌落度偏小，配合比不当或砂、石予、水泥材料加水量计量不准，造成砂浆少、石于多，加上振捣时间不够或漏振形成蜂窝；⑶、混凝土下料不当或下料过高，未设串通使石子集中，造成石子砂浆离析，没有采用带浆法下料和赶浆法振捣；⑷、混凝土搅拌与振捣不足，使混凝土不均匀，不密实，和易性差，振捣不密实，造成局部砂浆过少。
预防措施：⑴、浇筑前检查并嵌填模板拼缝以免浇筑过程中跑浆；⑵、浇筑前浇水湿润模板以免混凝土的水分被模板吸去；⑶、振捣工具的性能必须与混凝土的工作度相适应；振捣工人必须按振捣要求精心振捣，尤其加强模板边角和结合部位的振捣；⑷、混凝土拌制时间应足够、拌合均匀，坍落度适合；混凝土下料高度超过过2m应设串筒或溜槽：浇灌应分层下料，分层振捣，防止漏振：模板缝应堵塞严密，浇灌中，应随时检查模板支撑情况防止漏浆；基础、柱、墙根部应在下部浇完间歇1~1．5h，沉实后再浇上部混凝土，避免出现"烂脖子"。
修补方法：小蜂窝可按麻面方法修补，大蜂窝采用如下方法修补：⑴、将蜂窝软弱部分凿去，用高压水及钢丝刷将结合面冲洗干净；⑵、修补用的水泥品种必须与原混凝土一致，砂子用中粗砂，按照抹灰工的操作方法用抹子大力将砂浆压入蜂窝内，刮平，在棱角部位用靠尺将棱角取直；⑶、水泥砂浆的配比为1：2到1：3，并搅拌均匀，有防水要求时，在水泥浆中掺入水泥用量1%～3%的防水剂，起到促凝和提高防水性能的目的；⑷、修补完成后，用麻袋进行保湿养护。
3、孔洞孔洞是指砼表面有超过保护层厚度，但不超出截面尺寸1/3缺陷，结构内存在着空隙，局部或部分没有混凝土。
成因分析：⑴、内外模板距离狭窄，振捣困难，骨料粒径过大，钢筋过密，造成混凝土下料中被钢筋卡住，下部形成孔洞；⑵混凝土流动性差，或混凝土出现离析，粗骨料同时集中到一起，造成混凝土浇筑不畅形成孔洞；⑶未按浇筑顺序振捣，有漏振点形成孔洞；⑷没有分层浇筑，或分层过厚，使下部混凝土振捣作用半径达不到，形成松散状态形成孔洞；预防措施：⑴、可采用小料、大料两种配比的混凝土，前两斗混凝土拌小料，水平分层浇筑，附着式振捣器振捣，其它部位混凝土采用大料按上述方法浇筑，插入式振捣器振捣；⑵、对构件角点和结合部重点检查，特别注意振捣，不能用机械振捣时，可改用人工插捣，插捣应反复数次，确保混凝土不出现孔隙；⑶、混凝土配合比中掺加高效减水剂，确保混凝土流动性满足工作要求，在混凝土运输、浇筑的各个环节采取措施保证混凝土不离析；⑷、一次卸料过多避免过多，振捣应密实，不允许出现漏振点；⑸、严防杂物出现在拌制好的混凝土当中。
修补方法：⑴、修补前用湿麻袋或湿棉纱头填满，保持湿润72小时；⑵、将修补部位的不密实混凝土及突出的骨料颗粒凿去，洞口上部向外上斜，下部方正水平；⑶、用高压水及钢丝刷将基层冲洗干净；⑷、修补用的水泥品种应与原混凝土一致，为减少新旧混凝土之间的空隙，水灰比控制在0.5以内，并掺水泥用量万分之一的铝粉；⑸、孔洞周围先抹一层水泥浆，然后用比原混凝土强度高一级的细石混凝土或补偿收缩混凝土填补并分层仔细捣实，以免新旧混凝土接触面上出现裂缝；⑹、对于不易清理的较深蜂窝、孔洞，由于清理敲打会加大缺陷尺寸，使结构遭到更大的削弱，应采用水灰比为0.7-1.1的水泥浆液体进行压浆补强。
必要时可在水泥浆中掺入一定量的水玻璃作促凝剂。
压浆孔的位置、数量及深度，应根据蜂窝、孔洞的实际情况和浆液扩散范围而定，孔数一般不少于两个，一根压浆，一根排气或排除积水。
压浆方法如下:在填补的混凝土凝结2d，即相当于强度达到1.2～1.8N/2㎜后，用压浆机压浆。
压力6～8个大气压，最小为4个。
在第一次压浆初凝后，在用原埋入的管子进行第二次压浆，大部分都能压入不少水泥浆，且从排气管挤出清水。
压浆完毕2～3d后切除管子，剩下的管子空隙以砂浆填补。
4、烂边、烂根"烂边"和"烂根"主要是由于模板拼缝不严密、接缝处止浆不好，振捣时混凝土表面失浆造成。
漏浆较少时边角出现"毛边"，漏浆严重出现混凝土蜂窝麻面。
预防措施：⑴、接缝处贴橡胶海绵条或土工布止浆，并用钢木压板、橡胶压条止浆；⑵、拼缝两侧的振捣器起振时保持同步。
修补方法：漏浆较少时按麻面进行修复，漏浆严重时按蜂窝处理办法进行修复。
将烂根处松散混凝土和软弱颗粒凿去，洗刷干净后，支模，永专用灌浆料填塞严实，并捣实。
5、裂缝混凝土的收缩分干缩和自收缩两种。
干缩是混凝土随着多余水分蒸发，湿度降低而产生体积减少的收缩，其收缩量占整个收缩量的很大部分；自收缩是水泥水化作用引起的体积减少，收缩量只有前者的1/5～1/10。
原因分析：⑴、由于温度变化或混凝土缩变的影响，形成裂纹；⑵、过度振捣造成离析，表面水泥含量大，收缩量也增大；⑶、拆模过早，或养护期内受扰动等因素有可能引起混凝土裂纹发生；⑷、未加强混凝土早期养护，表面损失水分过快，造成内外收缩不均匀而引起表面混凝土开裂。
预防措施：⑴、浇筑完混凝土6小时后开始养护，养护龄期为7天，前24小时内每2小时养护一次，24小时后按每4小时养护一次，顶面用湿麻袋覆盖，避免曝晒；⑵、振捣密实而不离析，对板面进行二次抹压，以减少收缩量；修补方法：对于细微裂缝可向裂缝灌入纯水泥浆，嵌实再覆盖养护；或将裂缝加以清洗，干燥后涂刷两遍环氧胶泥或加贴环氧玻璃布进行表面封闭；对于较深的或贯穿的裂缝，应用环氧树脂灌浆后表面再加刷环氧树脂胶泥封闭。
6、气泡气泡属麻面的范畴，也是常见的缺陷。
除不易排气泡的结构(如倒角等)外，形成气泡缺陷的原因常见的是浇筑分层厚度过大，气泡溢出表面的距离大，此时振捣稍有不足，便容易形成气泡。
同时，脱模剂的影响也不容忽视。
涂刷在模板表面的脱模剂(隔离剂)一般为油性，如脱模剂浓度过稠、涂刷厚度过大时，在表面张力的作用下，包裹混凝土内的气体吸附于模板表面，形成较难溢出仓外的气泡，在混凝土凝固后便成为气泡缺陷。
7、错台、挂帘错台、挂帘混凝土浇筑产生错台缺陷主要是由模板原因造成的。
模板设计不合理、模板规格不统一、安装时模板加固不牢或在浇筑过程中不注意跟进调整，使模板间产生相对错动，都会引起错台。
特别是模板下部与老混凝土搭接不严密或不牢固，留下缝隙，引起浇筑时漏浆，是产生错台和挂帘的主要原因。
预防措施：为避免混凝土表面出现错台、挂帘的现象，要求模板首先要有足够的刚度且边缘平整，对已经使用过的模板，安装前一定要进行校正。
其次是模板安装时，须保证模板间拼接紧密、支撑牢固，整体刚度足够。
特别需加强模板与老混凝土之间的紧固，因为这是错台的多发点。
如浇筑高度大，最好在上一仓拆模时保留最上一块模板，与新浇筑仓模板拼接。
同时，须注意混凝土浇筑过程的跟进工作，对模板受力后的变形实时监测，对变形模板及时调整。
当混凝土浇至1/3、1/2高度时，需对模板支撑件各紧固一次，待浇筑完成时再紧固一次，可有效防止错台、倒帘的现象发生。
修复方法：主要采用凿成斜面，形成逐步过渡的形式，一般选用扁平凿和手砂轮作为工具，斜面的坡度一般大于1:20～1:30，最大不应大于1:10，否则修复的效果不理想。
为降低处理难度和避免色差过大，错台的处理一般在混凝土拆模后或3天龄期前进行。
这种办法其实是采用过渡的措施来改善观感，对有严重错台的缺陷处理效果不佳。
8、爆模、胀模爆模和涨模的主要原因是模板的强度不刚度不足造成的。
如按预定的工况计算但实际施工时，没有按预定的工况来操作。
造成模板的强度储备不足而爆模和涨模。
解决方案：加强模板体系的强度与刚度，对主要构件要进行必要的力学计算。
严格按力学计算模型与工况进行施工。
当施工中有违反施工工艺的，要立即制止，观测模板的变型，如超过一定的限值时，需采用有效措施。
防止爆模（如灌入的速度减缓一些，）修补的办法就是凿除多余的混凝土，修整平顺。
