一、选择题1．转速电流双闭环调速系统中的两个调速器通常采用的控制方式是 A ．PID B ．PI C ．P D ．PD 2．静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率 A ．越小 B ．越大 C ．不变D ．不确定3．下列异步电动机调速方法属于转差功率消耗型的调速系统是A ．降电压调速B ．串级调速C ．变极调速D ．变压变频调速根据能量转换的角度看，把调速系统分为三类第一类：转差功率消耗型，包括将电压调速，转差离合器调速，转子串电阻调速 第二类：转差功率馈送型，包括串级调速，双馈电动机调速 第三类：转差功率不变型，包括变极调速，变频变压调速4．可以使系统在无静差的情况下保持恒速运行，实现无静差调速的是A ．比例控制B ．积分控制C ．微分控制D ．比例微分控制积分控制可以使系统在无警察的情况下保持恒速运行，实现无静差调速 5．控制系统能够正常运行的首要条件是A ．抗扰性B ．稳定性C ．快速性D ．准确性控制系统正常工作，稳定性是首要条件。
6．在定性的分析闭环系统性能时，截止频率ωc 越低,则系统的稳定精度A ．越高B ．越低C ．不变D ．不确定截止频率与相角裕度对应，截止频率越高，系统响应变快，但稳定性变差。
7．常用的数字滤波方法不包括A ．算术平均值滤波B ．中值滤波C ．中值平均滤波D ．几何平均值滤波8．转速电流双闭环调速系统中电流调节器的英文缩写是A ．ACRB ．AVRC ．ASRD ．ATR 9．双闭环直流调速系统的起动过程中不包括A ．转速调节阶段B ．电流上升阶段C ．恒流升速阶段D ．电流下降阶段 10．三相全波整流电路的平均整流电压为A ．20.9cos U αB ．21.17cos U αC ．22.34cos U αD ．21.35cos U α 11．下列不属于双闭环直流调速系统启动过程特点的是A ．饱和非线性控制B ．转速超调C ．准时间最优控制D ．饱和线性控制 12．下列交流异步电动机的调速方法中，应用最广的是A ．降电压调速B ．变极对数调速C ．变压变频调速D ．转子串电阻调速 13．SPWM 技术中，调制波是频率和期望波相同的 A ．正弦波 B ．方波 C ．等腰三角波 D ．锯齿波 14．下列不属于异步电动机动态数学模型特点的是A ．高阶B ．低阶C ．非线性D ．强耦合 15．在微机数字控制系统的中断服务子程序中中断级别最高的是A ．故障保护B ．PWM 生成C ．电流调节D ．转速调节 16．比例微分的英文缩写是A ．PIB ．PDC ．VRD ．PID 17．调速系统的静差率指标应以何时所能达到的数值为准 A ．平均速度 B ．最高速 C ．最低速D ．任意速度18．下列异步电动机调速方法属于转差功率馈送型的调速系统是A ．降电压调速B ．串级调速C ．变极调速D ．变压变频调速 19．在定性的分析闭环系统性能时，截止频率ωc 越高,则系统的稳定精度 A ．越高 B ．越低 C ．不变 D ．不确定 20．采用旋转编码器的数字测速方法不包括A ．M 法B ．T 法C ．M/T 法D ．F 法 21．转速电流双闭环调速系统中转速调节器的英文缩写是A ．ACRB ．AVRC ．ASRD ．ATR22．下列关于转速反馈闭环调速系统反馈控制基本规律的叙述中，错误的是A ．只用比例放大器的反馈控制系统，其被调量仍是有静差的B ．反馈控制系统可以抑制不被反馈环节包围的前向通道上的扰动C ．反馈控制系统的作用是：抵抗扰动、服从给定D ．系统的精度依赖于给定和反馈检测的精度23．笼型异步电动机变压变频调速系统中基频以下调速，下列哪种方式控制性能最好A ．恒1sU ω控制 B ．恒1rE ω控制 C ．恒1gE ω控制 D ．恒1sE ω控制24．SPWM 技术中，载波是频率比期望波高得多的 A ．正弦波 B ．方波 C ．等腰三角波 D ．锯齿波 25．下列不属于交流异步电动机动态数学模型特点的是A ．高阶B ．线性C ．非线性D ．强耦合26．在微机数字控制系统的故障保护中断服务子程序中，工作程序正确的是A ．显示故障原因并报警——分析判断故障——封锁PWM 输出——系统复位B ．显示故障原因并报警——封锁PWM 输出——分析判断故障——系统复位 C ．封锁PWM 输出——分析判断故障——显示故障原因并报警——系统复位 D ．分析判断故障——显示故障原因并报警——封锁PWM输出——系统复位27．正弦波脉宽调制的英文缩写是A ．PIDB ．PWMC ．SPWMD ．PD28．转速负反馈调速系统的静特性方程中K 的表达式为A ．s eK K C α=B ．p s eK K K C =C ．p s K K K α=D ．p s eK K K C α=29．采用比例积分调节器的闭环调速系统一定属于A ．无静差调速系统B ．有静差调速系统C ．双闭环调速系统D ．交流调速系统30．异步电动机数学模型的组成不包括A ．电压方程B ．磁链方程C ．转矩方程D ．外部扰动二、填空题1．常用的可控直流电源有 晶闸管整流器 、静止式可控整流器、直流斩波器或脉宽调制变换器。
电力拖动自动控制系统电力拖动自动控制系统简介电力拖动自动控制系统包括：直流调速系统和交流调速系统。
直流调速系统包括：直流调速方法、直流调速电源和直流调速控制。
交流调速系统包括：交流调速系统的主要类型、交流变压调速系统、交流变频调速系统、绕线转子异步电机双馈调速系统——转差功率馈送型调速系统和同步电动机变压变频调速系统。
电力拖动自动控制系统课程内容介绍第一篇直流调速系统闭环反馈直流调速系统1.1 直流调速系统用的可控直流电源根据前面分析，调压调速是直流调速系统的主要方法，而调节电枢电压需要有专门向电动机供电的可控直流电源。
常用的可控直流电源有以下三种:旋转变流机组——用交流电动机和直流发电机组成机组，以获得可调的直流电压。
静止式可控整流器——用静止式的可控整流器，以获得可调的直流电压。
直流斩波器或脉宽调制变换器——用恒定直流电源或不控整流电源供电，利用电力电子开关器件斩波或进行脉宽调制，以产生可变的平均电压。
1.2 晶闸管-电动机系统（V-M系统）的主要问题本节讨论V-M系统的几个主要问题：（1）触发脉冲相位控制；（2）电流脉动及其波形的连续与断续；（3）抑制电流脉动的措施；（4）晶闸管-电动机系统的机械特性；（5）晶闸管触发和整流装置的放大系数和传递函数。
1.3 直流脉宽调速系统的主要问题自从全控型电力电子器件问世以后，就出现了采用脉冲宽度调制（PWM）的高频开关控制方式形成的脉宽调制变换器-直流电动机调速系统，简称直流脉宽调速系统，即直流PWM 调速系统。
（1）PWM变换器的工作状态和波形；（2）直流PWM调速系统的机械特性；（3）PWM 控制与变换器的数学模型；（4）电能回馈与泵升电压的限制。
1.4反馈控制闭环直流调速系统的稳态分析和设计本节提要:转速控制的要求和调速指标；开环调速系统及其存在的问题；闭环调速系统的组成及其静特性；开环系统特性和闭环系统特性的关系；反馈控制规律；限流保护——电流截止负反馈1.5 反馈控制闭环直流调速系统的动态分析和设计反馈控制闭环直流调速系统的动态数学模型;反馈控制闭环直流调速系统的稳定条件; 动态校正——PI调节器的设计;系统设计举例与参数计算转速、电流双闭环直流调速系统和调节器的工程设计方法内容提要：转速、电流双闭环控制的直流调速系统是应用最广性能很好的直流调速系统。

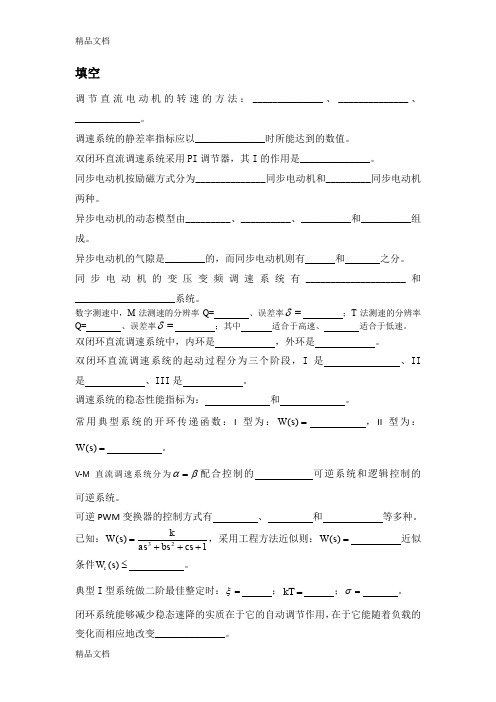

填空调节直流电动机的转速的方法：______________、______________、_____________。
调速系统的静差率指标应以______________时所能达到的数值。
双闭环直流调速系统采用PI 调节器，其I 的作用是______________。
同步电动机按励磁方式分为______________同步电动机和_________同步电动机两种。
异步电动机的动态模型由_________、__________、__________和__________组成。
异步电动机的气隙是________的，而同步电动机则有 和 之分。
同步电动机的变压变频调速系统有____________________和____________________系统。
数字测速中，M 法测速的分辨率Q= 、误差率=δ ；T 法测速的分辨率Q= 、误差率=δ ；其中 适合于高速、 适合于低速。
双闭环直流调速系统中，内环是 ，外环是 。
双闭环直流调速系统的起动过程分为三个阶段，I 是 、II 是 、III 是 。
调速系统的稳态性能指标为： 和 。
常用典型系统的开环传递函数：I 型为：=)(s W ，II 型为：=)(s W 。
V-M 直流调速系统分为βα=配合控制的 可逆系统和逻辑控制的可逆系统。
可逆PWM 变换器的控制方式有 、 和 等多种。
已知：1)(23+++=cs bs as ks W ，采用工程方法近似则：=)(s W 近似条件≤)(s W c 。
典型I 型系统做二阶最佳整定时：=ξ ；=kT ；=σ 。
闭环系统能够减少稳态速降的实质在于它的自动调节作用，在于它能随着负载的变化而相应地改变______________。
为了在起动或堵转时把电枢电流限制在过载范围以内，单闭环直流调速系统常常采用______________环节。
双闭环直流调速系统转速调节器ASR 输出的限幅值决定了______________。
《交流调速系统》课后习题答案第 5 章 闭环控制的异步电动机变压调速系统5-1 异步电动机从定子传入转子的电磁功率m P 中，有一部分是与转差成正比的转差功率s P ，根据对s P 处理方式的不同，可把交流调速系统分成哪几类？并举例说明。
答：从能量转换的角度上看，转差功率是否增大，是消耗掉还是得到回收，是评价调速系统 效率高低的标志。
从这点出发，可以把异步电机的调速系统分成三类 。
1）转差功率消耗型调速系统：这种类型的全部转差功率都转换成热能消耗在转子回路中，降电压调速、转差离合器调速、转子串电阻调速都属于这一类。
在三类异步电机调速系统中，这类系统的效率最低，而且越到低速时效率越低，它是以增加转差功率的消耗来换取转速的降低的（恒转矩负载时）。
可是这类系统结构简单，设备成本最低，所以还有一定的应用价值。
2）转差功率馈送型调速系统：在这类系统中，除转子铜损外，大部分转差功率在转子侧通 过变流装置馈出或馈入，转速越低，能馈送的功率越多，绕线电机串级调速或双馈电机调速属于这一类。
无论是馈出还是馈入的转差功率，扣除变流装置本身的损耗后，最终都转化成 有用的功率，因此这类系统的效率较高，但要增加一些设备。
3）转差功率不变型调速系统：在这类系统中，转差功率只有转子铜损，而且无论转速高低，转差功率基本不变，因此效率更高，变极对数调速、变压变频调速属于此类。
其中变极对数 调速是有级的，应用场合有限。
只有变压变频调速应用最广，可以构成高动态性能的交流调速系统，取代直流调速；但在定子电路中须配备与电动机容量相当的变压变频器，相比之下，设备成本最高。
5-2 有一台三相四极异步电动机，其额定容量为5.5kW ，频率为50Hz ，在某一情况下运行，自定子方面输入的功率为6.32kW ，定子铜损耗为341W ，转子铜损耗为237.5W ，铁心损耗为167.5W ，机械损耗为45W ，附加损耗为29W ，试绘出该电动机的功率流程图，注明各项功率或损耗的值，并计算在这一运行情况下该电动机的效率、转差率和转速。
2012~2013年（本）1、平波电抗器的大小是如何选择的？答：一般按低速轻载时保证电流连续的条件来选择，通常首先给定最小电流I（以A为单位），再利用它计算所需的总电感（以mH为单位）。
减去电枢电感，即得平波电抗应有的电感值。
2、转速负反馈单闭环有静差调速系统中，电枢电阻、转速反馈系数，这些参数变化时系统是否有调节作用？为什么？答：在电压负反馈单闭环有静差调速系统中，当放大器的放大系数Kp发生变化时系统有调节作用再通过反馈控制作用，因为他们的变化最终会影响到转速，减小它们对稳态转速的影响。
当电动机励磁电流、电枢电阻Ra发生变化时仍然和开环系统一样，因为电枢电阻处于反馈环外。
当供电电网电压发生变化时系统有调节作用。
因为电网电压是系统的给定反馈控制系统完全服从给定。
当电压反馈系数γ发生变化时，它不能得到反馈控制系统的抑制，反而会增大被调量的误差。
反馈控制系统所能抑制的只是被反馈环包围的前向通道上的扰动。
(无调节作用。
因为反馈控制系统所能抑制的只是被反馈包围的前向通道上的扰动。
)3、对于经常正、反运行的调速系统，理想的起动过渡过程应什么样?答：始终保持电流（电磁转矩）为允许的最大值，使调速系统以最大的加（减）速度运行。
当到达稳态转速时，最好使电流立即降下来，使电磁转矩与负载转矩相平衡，从而迅速转入稳态运行。
（起动电流呈矩形波，转速按线性增长）4、什么是软起动器？答：当电压降低时，起动电流将随电压成正比地降低，从而可以避开起动电流冲击的高峰。
起动转矩与电压的平方成正比，起动转矩的减小将比起动电流的降低更多，降压起动时又会出现起动转矩不够的问题。
降压起动只适用于中、大容量电动机空载（或轻载）起动的场合。
5、对于通用变频器，所谓的“通用”有什么含义？答：一是可以和通用的笼型异步电动机配套使用；二是具有多种可供选择的功能，适用于各种不同性质的负载。
6、什么是正弦脉宽调制技术？答：由它们的交点确定逆变器开关器件的通断时刻，从而获得幅值相等、宽度按正弦规律变化的脉冲序列，这种调制方法称作正弦波脉宽调制7、比例积分控制中比例和积分部分各有什么特点？答：比例部分能迅速响应控制作用，积分部分则最终消除稳态偏差。
《交流调速系统》课后习题答案第 5 章 闭环控制的异步电动机变压调速系统5-1 异步电动机从定子传入转子的电磁功率m P 中，有一部分是与转差成正比的转差功率s P ，根据对s P 处理方式的不同，可把交流调速系统分成哪几类？并举例说明。
答：从能量转换的角度上看，转差功率是否增大，是消耗掉还是得到回收，是评价调速系统 效率高低的标志。
从这点出发，可以把异步电机的调速系统分成三类 。
1）转差功率消耗型调速系统：这种类型的全部转差功率都转换成热能消耗在转子回路中，降电压调速、转差离合器调速、转子串电阻调速都属于这一类。
在三类异步电机调速系统中，这类系统的效率最低，而且越到低速时效率越低，它是以增加转差功率的消耗来换取转速的降低的（恒转矩负载时）。
可是这类系统结构简单，设备成本最低，所以还有一定的应用价值。
2）转差功率馈送型调速系统：在这类系统中，除转子铜损外，大部分转差功率在转子侧通 过变流装置馈出或馈入，转速越低，能馈送的功率越多，绕线电机串级调速或双馈电机调速属于这一类。
无论是馈出还是馈入的转差功率，扣除变流装置本身的损耗后，最终都转化成 有用的功率，因此这类系统的效率较高，但要增加一些设备。
3）转差功率不变型调速系统：在这类系统中，转差功率只有转子铜损，而且无论转速高低，转差功率基本不变，因此效率更高，变极对数调速、变压变频调速属于此类。
其中变极对数 调速是有级的，应用场合有限。
只有变压变频调速应用最广，可以构成高动态性能的交流调速系统，取代直流调速；但在定子电路中须配备与电动机容量相当的变压变频器，相比之下，设备成本最高。
5-2 有一台三相四极异步电动机，其额定容量为5.5kW ，频率为50Hz ，在某一情况下运行，自定子方面输入的功率为6.32kW ，定子铜损耗为341W ，转子铜损耗为237.5W ，铁心损耗为167.5W ，机械损耗为45W ，附加损耗为29W ，试绘出该电动机的功率流程图，注明各项功率或损耗的值，并计算在这一运行情况下该电动机的效率、转差率和转速。
一、选择题1．转速电流双闭环调速系统中的两个调速器通常采用的控制方式是A ．PIDB ．PIC ．PD ．PD2．静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率A ．越小B ．越大C ．不变D ．不确定3．下列异步电动机调速方法属于转差功率消耗型的调速系统是A ．降电压调速B ．串级调速C ．变极调速D ．变压变频调速根据能量转换的角度看，把调速系统分为三类第一类：转差功率消耗型，包括将电压调速，转差离合器调速，转子串电阻调速第二类：转差功率馈送型，包括串级调速，双馈电动机调速第三类：转差功率不变型，包括变极调速，变频变压调速4．可以使系统在无静差的情况下保持恒速运行，实现无静差调速的是A ．比例控制B ．积分控制C ．微分控制D ．比例微分控制积分控制可以使系统在无警察的情况下保持恒速运行，实现无静差调速5．控制系统能够正常运行的首要条件是A ．抗扰性B ．稳定性C ．快速性D ．准确性控制系统正常工作，稳定性是首要条件。
6．在定性的分析闭环系统性能时，截止频率ωc 越低,则系统的稳定精度A ．越高B ．越低C ．不变D ．不确定截止频率与相角裕度对应，截止频率越高，系统响应变快，但稳定性变差。
7．常用的数字滤波方法不包括A ．算术平均值滤波B ．中值滤波C ．中值平均滤波D ．几何平均值滤波8．转速电流双闭环调速系统中电流调节器的英文缩写是A ．ACRB ．A VRC ．ASRD ．A TR9．双闭环直流调速系统的起动过程中不包括A ．转速调节阶段B ．电流上升阶段C ．恒流升速阶段D ．电流下降阶段10．三相全波整流电路的平均整流电压为A ．20.9cos U αB ．21.17cos U αC ．22.34cos U αD ．21.35cos U α11．下列不属于双闭环直流调速系统启动过程特点的是A ．饱和非线性控制B ．转速超调C ．准时间最优控制D ．饱和线性控制12．下列交流异步电动机的调速方法中，应用最广的是A ．降电压调速B ．变极对数调速C ．变压变频调速D ．转子串电阻调速13．SPWM 技术中，调制波是频率和期望波相同的A ．正弦波B ．方波C ．等腰三角波D ．锯齿波14．下列不属于异步电动机动态数学模型特点的是A ．高阶B ．低阶C ．非线性D ．强耦合15．在微机数字控制系统的中断服务子程序中中断级别最高的是A ．故障保护B ．PWM 生成C ．电流调节D ．转速调节16．比例微分的英文缩写是A ．PIB ．PDC ．VRD ．PID 17．调速系统的静差率指标应以何时所能达到的数值为准A ．平均速度B ．最高速C ．最低速D ．任意速度 18．下列异步电动机调速方法属于转差功率馈送型的调速系统是A ．降电压调速B ．串级调速C ．变极调速D ．变压变频调速 19．在定性的分析闭环系统性能时，截止频率ωc 越高,则系统的稳定精度A ．越高B ．越低C ．不变D ．不确定 20．采用旋转编码器的数字测速方法不包括 A ．M 法 B ．T 法 C ．M/T 法 D ．F 法21．转速电流双闭环调速系统中转速调节器的英文缩写是A ．ACRB ．A VRC ．ASRD ．ATR22．下列关于转速反馈闭环调速系统反馈控制基本规律的叙述中，错误的是A ．只用比例放大器的反馈控制系统，其被调量仍是有静差的B ．反馈控制系统可以抑制不被反馈环节包围的前向通道上的扰动C ．反馈控制系统的作用是：抵抗扰动、服从给定D ．系统的精度依赖于给定和反馈检测的精度23．笼型异步电动机变压变频调速系统中基频以下调速，下列哪种方式控制性能最好A ．恒1s U ω控制B ．恒1r E ω控制C ．恒1g E ω控制D ．恒1sE ω控制24．SPWM 技术中，载波是频率比期望波高得多的A ．正弦波B ．方波C ．等腰三角波D ．锯齿波 25．下列不属于交流异步电动机动态数学模型特点的是A ．高阶B ．线性C ．非线性D ．强耦合 26．在微机数字控制系统的故障保护中断服务子程序中，工作程序正确的是A ．显示故障原因并报警——分析判断故障——封锁PWM 输出——系统复位B ．显示故障原因并报警——封锁PWM 输出——分析判断故障——系统复位C ．封锁PWM 输出——分析判断故障——显示故障原因并报警——系统复位D ．分析判断故障——显示故障原因并报警——封锁PWM 输出——系统复位 27．正弦波脉宽调制的英文缩写是 A ．PID B ．PWM C ．SPWM D ．PD28．转速负反馈调速系统的静特性方程中K 的表达式为A ．s e K K C α=B ．p s e K K KC = C ．p s K K K α=D ．p s e K K K C α=29．采用比例积分调节器的闭环调速系统一定属于A ．无静差调速系统B ．有静差调速系统C ．双闭环调速系统D ．交流调速系统30．异步电动机数学模型的组成不包括A ．电压方程B ．磁链方程C ．转矩方程D ．外部扰动二、填空题1．常用的可控直流电源有 晶闸管整流器 、静止式可控整流器、直流斩波器或脉宽调制变换器。
《电力拖动自动控制系统》参考答案：第一章一、填空题：1.答案：静止可控整流器直流斩波器2.答案：调速范围静差率.3.答案：恒转矩、恒功率4.答案：脉冲宽度调制二、判断题：答案：1.×、2. √、三、问答题：1.答案：生产机械的转速n与其对应的负载转矩T L的关系。
1.阻转矩负载特性；2.位转矩负载特性；3.转矩随转速变化而改变的负载特性，通风机型、恒功率、转矩与转速成比例；4.转矩随位置变化的负载特性。
2.答案：放大器的放大系数K p，供电电网电压，参数变化时系统有调节作用。
电压负反馈系统实际上只是一个自动调压系统，只有被反馈环包围部分参数变化时有调节作用。
3.答案：U d减少，转速n不变、U d增加。
4.答案：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围。
当系统在某一转速下运行时，负载由理想空载增加到额定值时所对应的转速降落与理想空载转速之比，称作转差率。
静态速降值一定，如果对静差率要求越严，值越小时，允许的调速范围就越小。
5.答案：反馈控制系统的作用是：抵抗扰动，服从给定。
系统能有效地抑制一切被负反馈环所包围的前向通道上的扰动作用。
但完全服从给定作用。
反馈控制系统所能抑制的只是被反馈环包围的前向通道上的扰动。
可见，测速发电机的励磁量发生变化时，系统无能为力。
6.答案：采用比例积分调节器的闭环调速系统是无静差调速系统。
积分控制可以使系统在无静差的情况下保持恒速运行，原因是积分调节器的输出包含了输入偏差量的全部历史。
可以实现无静差调速。
四、计算题：1.答案：开环系统的稳态速降：354.33r/min；满足调速要求所允许的稳态速降：8.33r/min；闭环系统的开环放大系数：41.542.答案：42.5N•M，3.41N•M3.答案：T=62.92N•M，n=920r/min，cosФ=0.784.答案：α=0。
时n0=2119r/min, α=30。
时n0=1824r/min，α=31.1。
