室内覆盖系统

室内分布系统设计方案第一节概念室内分布系统，也被称为室内覆盖系统（IDS）。

此方案用于改善建筑物内用户组的移动通信环境，已被广泛应用，近年来在移动通信运营商。

室内覆盖系统是利用移动基站信号通过室内分布系统均匀地分布在房间的每一个角落，从而确保室内面积有一个理想的信号覆盖范围，提高网络覆盖率，达到良好通话质量的目的的[1]。

室内分布系统主要由以下部分组成 : 信号源、分布系统两部分组成，如图 1.1 所示。

图 1.1 室内分布系统的组成第二节室内分布系统简介一、室内分布系统的分类根据传输介质的不同，分布系统可分为电分布系统和光纤分布系统。

根据使用器件的不同，电分布系统又可分为无源分布系统、有源分布系统和泄漏电缆分布系统。

一）电分布系统通过馈线和功率分配器的信号源发送到天线，该信号通过天线又被发送到室内每个地方，根据信号衰减的程度时，可以增加干线放大器。

室内分布系统主要由信号、干线放大器和无源器件，没有功率放大为无源分布系统，有功率放大的为有源分布。

无源电分布系统：无源电分布系统除信号源外，主要由耦合器、功率分配器、合路器、衰减器、负载、泄漏电缆、室内天线、馈线等无源器件组成。

无源室内分布系统由于信号功率不经过放大，信号源提供的功率有限，同时考虑到上行信号的传播，有效服务范围不可能无限大，一般可以覆盖十几层楼，建筑面积在8000〜10000m2 左右。

有源电分布系统：在服务区域较大的情况下，为了弥补分布系统中信号功率的衰减，保证末端天线口的功率，在必要的位置需进行功率放大，加装干线放大器或使用有源天线、变频器等有源器件增加功率。

干线放大器造成噪音，干线放大器的多级级联形成累积噪音影响系统的通信质量，所以在设计中一般不使用干线放大器的级联。

干线放大器的补偿功率损耗是有限的，该系统可以实现的覆盖范围但还是有限制功率和上行链路的信号损失。

泄漏电缆分布系统 : 泄漏电缆分布系统是电分布系统的一种特殊形式，它将所提取的信源信号通过耦合器、功分器等无源器件进行分路后，送入泄漏电缆中。

移动通信室内覆盖系统的设计移动通信室内覆盖系统的设计⒈引言⑴编写目的本文档旨在提供移动通信室内覆盖系统的设计方案，为相关项目工程师和技术人员提供参考。

⑵范围本文档涵盖了移动通信室内覆盖系统的设计所涉及的各个方面，包括需求分析、系统架构设计、设备选型、施工实施等。

⒉需求分析⑴用户需求在进行移动通信室内覆盖系统的设计之前，首先需了解用户的需求。

通过与用户沟通和需求调研，明确覆盖范围、容量需求、服务质量要求等。

⑵网络覆盖需求根据用户需求，确定网络覆盖的区域范围和类型。

包括室内楼层、办公区域、公共场所等不同环境的覆盖需求。

⑶信号强度需求分析用户所需的信号强度要求，确定不同区域需要达到的信号强度水平，以确保信号覆盖的质量。

⒊系统架构设计⑴系统组成设计移动通信室内覆盖系统的组成部分，包括信号源、分布设备、天线、信号传输介质等。

⑵网络拓扑结构设计系统的网络拓扑结构，包括主干网、传输线路、级联关系等。

⑶设备布局与位置确定根据建筑结构和用户需求，确定设备的布局和位置，以保证信号覆盖的均匀性和完整性。

⒋设备选型⑴设备规格根据用户需求和系统设计，选取适合的设备规格，包括信号源、分布设备、天线等。

⑵品牌选择评估市场上各个品牌的设备性能、服务支持等方面，选取适合的品牌。

⑶成本考虑综合考虑设备价格、维护成本等因素，进行设备选型，确保在预算范围内完成系统设计。

⒌施工实施⑴工程计划编制移动通信室内覆盖系统设计的工程计划，包括施工时间安排、人员调度等。

⑵工程管理对施工过程进行管理，包括工程进度控制、质量监督等，确保系统设计按计划实施。

⑶调试与优化在系统设计实施完成后，进行调试和优化工作，确保系统正常运行并达到设计要求。

⒍结束语⒈本文档涉及附件。

本文档所涉及的附件包括需求分析报告、系统架构设计图、设备选型报告、工程实施计划等。

⒉本文所涉及的法律名词及注释。

本文所涉及的法律名词包括相关通信法规、质量标准等。

注释部分可根据具体情况补充。

移动通信室内覆盖分布系统•室内覆盖分布系统概述•室内覆盖分布系统的技术原理•室内覆盖分布系统的设计与部署目录•室内覆盖分布系统的优化和维护•室内覆盖分布系统的市场趋势和发展方向•案例分析：某大型商场的室内覆盖分目录布系统建设01020304大型商场、超市、购物中心写字楼、商务中心、酒店地铁站、地下通道、隧道高校、医院等公共建筑室内覆盖场景与需求室内覆盖分布系统是一种用于解决室内无线通信信号覆盖问题的系统。

它通过在建筑物内部布设无线信号发射装置和接收装置，将移动通信信号均匀地覆盖在室内空间，从而提高室内无线通信质量。

该系统通常由无线信号收发设备、分布天线、信号传输线路等组成。

010203室内覆盖分布系统定义室内覆盖分布系统的重要性提高室内无线通信质量室内覆盖分布系统可以解决建筑物内信号弱、通话质量差等问题，提高用户通信体验。

保障紧急通信在地震、火灾等紧急情况下，室内覆盖分布系统能够保障重要通信的畅通，为救援工作提供支持。

满足高数据速率需求随着移动通信技术的发展，用户对高速数据速率的需求不断增加，室内覆盖分布系统能够提供更稳定、更高质量的无线通信服务，满足用户需求。

室内环境下的信号传播主要受到建筑物材质、结构、楼层高度、房间布局等因素影响。

信号传播路径会因建筑物类型的不同而有所差异。

室内信号传播室内墙壁、天花板和地板等结构会对无线信号产生反射和折射作用，使得信号传播路径发生变化。

反射与折射无线信号在传播过程中会受到空气、墙壁、家具等物质的衰减和吸收作用，导致信号强度逐渐减弱。

衰减与吸收信号传播特性信号衰减因素建筑结构01不同材质和类型的建筑结构对无线信号的衰减程度不同。

例如，钢筋混凝土建筑对无线信号的衰减较大，而玻璃幕墙建筑对无线信号的衰减较小。

楼层高度02楼层高度也会影响无线信号的传播。

低层建筑由于距离地面较近，信号容易受到地面反射和折射作用，传播路径较复杂；而高层建筑则具有较好的信号传播视野，信号衰减相对较小。

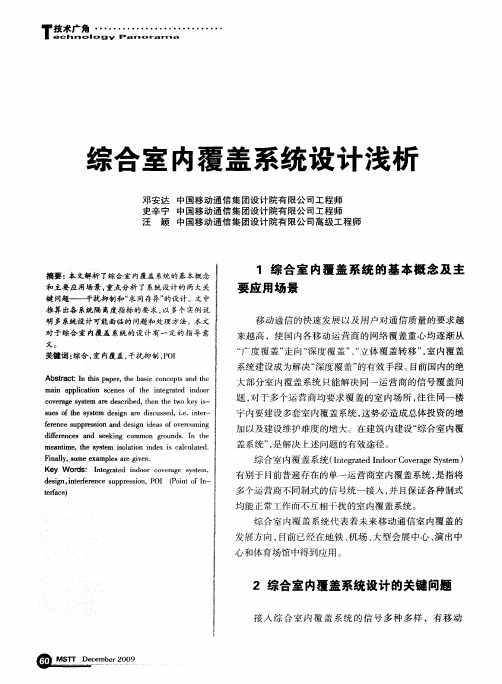

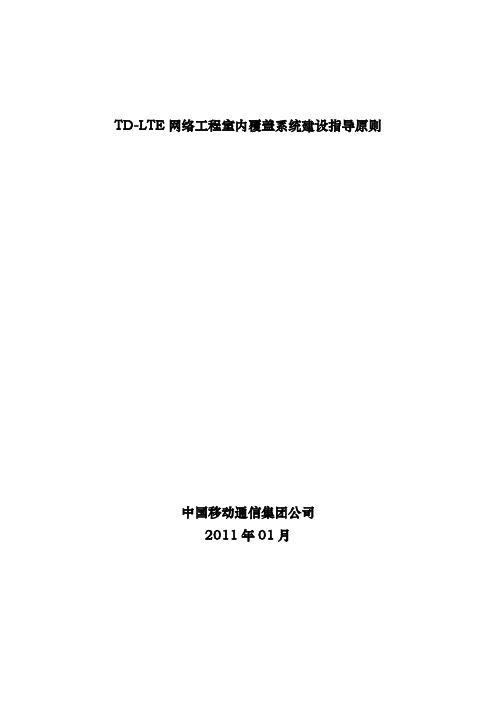

TD-LTE网络工程室内覆盖系统建设指导原则中国移动通信集团公司2011年01月目录一、前言 (4)二、TD-LTE室内覆盖系统场景要求 (4)三、TD-LTE室内覆盖系统建设总体原则 (5)四、TD-LTE室内覆盖系统技术指标要求 (6)五、信源建设指导原则 (7)(一)频率配置 (7)(二)信源选取 (7)(三)信源配置 (8)(四)功率配置 (8)(五)RRU配置 (8)(六)时隙配置 (9)(七)容量规划 (10)(八)小区规划 (10)(九)传输带宽配置要求 (11)(十)同步信号配置要求 (11)(十一)BBU供电 (11)(十二)RRU供电 (15)六、分布系统建设指导原则 (16)(一)分布系统建设基本要求 (16)(二)分布系统建设方式 (17)(三)天线口功率要求 (18)(四)无源器件建设及改造 (19)(五)切换区域规划 (20)(六)系统间隔离要求 (21)七、室内分布系统设计、施工安装要求 (23)(一)总体要求 (23)(二)有源设备安装要求 (23)(三)GPS安装要求 (24)(四)天线安装要求 (24)(五)线缆布放安装要求 (25)(六)无源器件安装要求 (25)(七)标签 (25)一、前言为指导各省公司开展TD-LTE规模试验网工程室内覆盖系统的建设工作,特制定本原则。

请各省公司在TD-LTE规模试验网工程的室内覆盖系统建设中严格遵照本指导原则的技术指标、建设及配置原则执行。

本指导原则由中国移动通信集团公司计划部负责解释。

二、TD-LTE室内覆盖系统场景要求室内覆盖根据不同空间类型、室内穿透能力、室内外隔离性能、室外覆盖室内、室内外切换重选等因素进行场景分类，主要分为一般室内覆盖和特殊室内场景。

其中一般室内覆盖场景包括各类写字楼、购物商场、居民楼、各类会议设施、宾馆酒店等；特殊室内覆盖场景包括开放型及封闭式场馆、高校、营业厅、火车站、机场、地铁、电梯等。

本期LTE规模实验网的室内覆盖物业点应在室外连续覆盖区域选择重要室内场景建设室内分布系统，避免建设孤立的室分站点。

室内覆盖系统的设计思路与目标移动通信发展的方向是无缝覆盖，由于目前移动业务特别是数据业务主要集中在室内，这也对室内覆盖提出了更高要求。

因此，我国运营商针对室内覆盖提出了一整套设计标准，其中3G的室内业务需求虽然与2G明显不同，但在室内覆盖的设计方面，充分借鉴了2G的一些思路和经验。

移动覆盖系统的设计指标包括：移动用户忙时平均话务量、无线信道呼损率、GSM干扰保护比(包括同频干扰保护比和邻频干扰保护比)，同时对激活导频数、前向/反向业务信道误帧率也进行了规定。

另一个重要的指标是无线覆盖区内可接通率，按照要求在无线覆盖区内的95%位置、99%的时间移动台应该能接入网络。

另外，无线覆盖边缘场强指标要求，室内≥-85dBm，室外10米以外≤-90dBm。

对于电梯、地下停车场等边缘地区，覆盖场强要求≥-90dBm。

在基站接收端位置收到的上行噪声电平小于-120dBm。

室内天线的发射功率要小于15dBm。

覆盖区与周围各小区之间有良好的无间断切换。

室内覆盖的目标包括：室内盲区(新建大型建筑、停车场、办公楼、宾馆和公寓等)、话务量高的大型室内场所(车站、机场、商场、体育馆、购物中心等)、发生频繁切换的室内场所(高层建筑的顶部，收到多个基站的功率近似的信号)。

室内覆盖系统的设计流程包括以下几个环节：站址选择、市场协调、设计施工、工程验收、运行维护。

设计方法主要包括：依据信号源选取原则和场强分布设计原则，调整上行信噪比，降低互调干扰，做好工程勘察设计站址选择，并需要完成市场协调、设计施工、工程验收以及运行维护。

信号源主要有三种方式：一是宏基站直接耦合，该方式信号较为纯净、建设成本低、工程施工方便，并且占地面积小，但是受建筑物与基站相对位置限制较大，同时对宏蜂窝无线指标尤其是掉话率的影响比较明显。

适合于覆盖话务量不高且建筑物能较为方便地与已有宏蜂窝进行连接且宏蜂窝话务不高的覆盖盲区。

二是微蜂窝，该方式可以增加网络容量，使用灵活，但是成本较为昂贵，需要增建传输系统，网络优化工作量大。

移动室内覆盖系统是指为了增强室内无线网络信号覆盖而进行的系统建设工程。

在现代社会中，人们对无线通信的需求越来越高，而室内环境复杂多变，存在着信号覆盖不足的情况。

对于移动室内覆盖系统的施工流程，需要进行详细的规划和实施，以确保覆盖效果和施工质量。

1. 现场勘测和规划在进行移动室内覆盖系统施工之前，需要进行现场勘测和规划。

施工团队需要前往实际的室内场所，对现有的无线信号覆盖情况进行评估和分析。

根据现场的特点和要求，确定覆盖区域的范围和信号覆盖的强弱情况，以及需要增加覆盖的区域和位置。

2. 设计方案制定在完成现场勘测和规划之后，施工团队需要制定移动室内覆盖系统的设计方案。

设计方案需要符合国家和行业的相关标准和规范，同时需要考虑到室内环境的特殊性和客户的实际需求。

设计方案包括覆盖系统的选型、布局方案、天线位置和数量、设备安装位置等详细内容。

3. 材料和设备采购根据设计方案，施工团队需要进行相关材料和设备的采购工作。

材料和设备的选择需要符合设计要求，同时需要考虑到质量和性能的可靠性。

常见的材料和设备包括各类天线、射频线缆、分布式功放、分布式天线系统(DAS)设备等。

4. 安装和调试在完成材料和设备采购之后，施工团队需要进行相关设备的安装和调试工作。

安装包括各类天线、射频线缆、分布式功放等设备的调试和固定安装。

安装过程需要严格按照设计方案进行，保证设备的安装位置和布局符合要求。

调试过程需要对设备进行详细调试，确保各项指标符合设计要求。

5. 覆盖效果验证在完成安装和调试之后，施工团队需要对覆盖系统的效果进行验证。

验证工作需要使用专业的测试设备，对覆盖系统进行覆盖范围、信号强度等方面的测试。

需要对系统的运行稳定性和可靠性进行验证。

通过验证工作，可以确保覆盖系统的效果符合设计要求。

6. 施工验收和交付在完成覆盖系统的安装和调试之后，施工团队需要进行相关的验收工作。

验收工作需要对覆盖系统的安装质量、调试效果、运行稳定性等方面进行检查和评估。

室内覆盖设计技术介绍
室内覆盖是指在室内环境中为移动通信系统提供有效的信号覆盖。

随
着移动通信技术的快速发展，人们对室内通信的需求也越来越高。

无论是
商业办公楼、购物中心、医院还是酒店等室内场所，都需要提供稳定可靠
的移动信号覆盖，以保证用户的通信质量和体验。

1.室内场所调研：在进行室内覆盖设计前，需要对场所进行详细调研，了解场所的结构、面积、隔离物等因素，并根据调研结果确定室内覆盖的
需求和目标。

2.信号分析和预测：根据室内场所的结构和特点，使用一些专业的工
具和软件对信号进行分析和预测，确定信号强弱分布区域，为室内覆盖方
案的设计提供依据。

3.基站规划和部署：根据室内场所的实际情况和预测结果，确定合适
的基站类型和数量，并进行合理的布局和部署。

一般情况下，室内覆盖需
要部署一些小型基站设备，如分布式天线系统（DAS）或小区基站（BTS）等。

4.天线设计和优化：天线是室内覆盖系统中的重要组成部分，它决定
了信号的分布和覆盖范围。

因此，在室内覆盖设计中，需要合理选择天线
类型和位置，并对天线进行优化调整，以达到最佳的信号传输效果。

5.覆盖测试和调整：在室内覆盖系统部署完成后，需要进行覆盖测试
和调整，以保证系统的正常运行。

通过现场测试，可以检测信号的强度、
干扰等参数，并对系统做出相应的调整和优化。

总之，室内覆盖设计技术是一项综合性的技术，需要从调研、分析、
设计、部署到测试和优化等方面进行全面的考虑和实施。

通过科学有效的
室内覆盖设计，可以提高移动通信系统的覆盖范围和性能，为用户提供更好的通信服务。

《室内覆盖系统概述》作业1、【单选题】LTE室内分布系统中用的最多的天线类型是（）？A、全向吸顶天线B、壁挂天线C、智能天线D、栅格天线参考答案：A2、【多选题】室内分布系统的信号源包括（）。

A、宏蜂窝B、微蜂窝C、分布式基站D、直放站参考答案：A B C D3、【判断题】UE在空闲态，是测量SSB的RSRP来进行相关的小区选择。

A 正确B 错误参考答案：正确4、【判断题】中国移动现网5G小区配置的SSB频点号可以是512964。

A 正确B 错误参考答案：错误解析：513005、【判断题】SSB占用RB资源一共是48个RB（包含SS 信号）。

A 正确B 错误参考答案：错误解析：SSB占用RB资源20个RB。

6、【简答题】室内分布系统的特点是什么。

参考答案：室内分布系统是移动通信网络非常重要的组成部分，它可以为移动通信系统开辟高质量的室内移动通信区域，分担室外小区话务量，减小拥塞，扩大网络容量，从整体上提高移动通信网络的服务水平，以解决高端客户密集区域的覆盖问题和用户投诉问题，其性能的好坏将严重影响到客户体验及运营商的收益。

7、【简答题】建设室内发布系统的目的是什么？参考答案：一是扫除覆盖盲区。

典型场景包括新建的楼宇、地下停车场、地下商场、大型楼宇、地下通道、电梯等。

二是均衡网络话务。

分担室外，宏站的话务量，改善网络质量。

典型场景包括大型购物场所、展览场所、体育馆、机场、车站、码头等。

三是加强室内覆盖信号。

改善室内信号质量以及室内无主服务区域的乒乓切换现象，以提高网络指标。

典型场景包括较高的楼层以及周围无主覆盖小区的楼房。
