吉林省大学生电子设计竞赛试题教学提纲

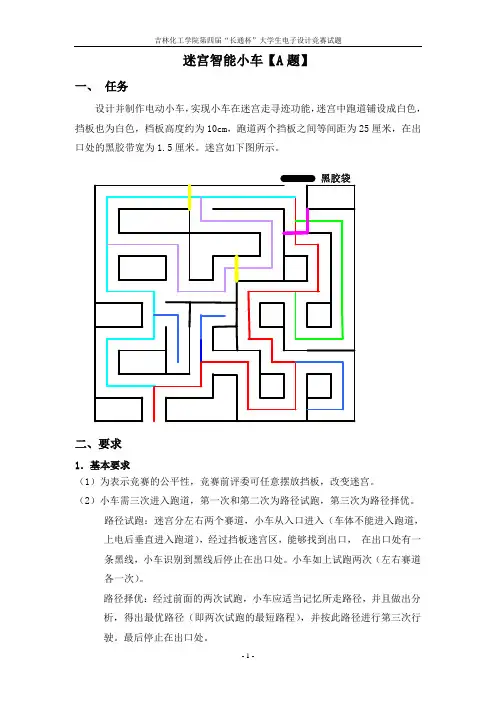

迷宫智能小车【A题】一、任务设计并制作电动小车，实现小车在迷宫走寻迹功能，迷宫中跑道铺设成白色，挡板也为白色，档板高度约为10cm，跑道两个挡板之间等间距为25厘米，在出口处的黑胶带宽为1.5厘米。

迷宫如下图所示。

黑胶袋二、要求1．基本要求（1）为表示竞赛的公平性，竞赛前评委可任意摆放挡板，改变迷宫。

（2）小车需三次进入跑道，第一次和第二次为路径试跑，第三次为路径择优。

路径试跑：迷宫分左右两个赛道，小车从入口进入（车体不能进入跑道，上电后垂直进入跑道），经过挡板迷宫区，能够找到出口，在出口处有一条黑线，小车识别到黑线后停止在出口处。

小车如上试跑两次（左右赛道各一次）。

路径择优：经过前面的两次试跑，小车应适当记忆所走路径，并且做出分析，得出最优路径（即两次试跑的最短路程），并按此路径进行第三次行驶。

最后停止在出口处。

（3）小车进入迷宫后尽量不要走入死胡同，如果走入要能顺利退回。

2．发挥部分（1）小车在5分钟内完成2次试跑，将小车取出和放回时间除去。

（2）记录小车第三次进入跑道并行完全程的时间，时间越短越佳。

（3）记录小车第三次进入跑道所走的路线，路经越短越佳。

（4）其他。

三、说明（1）小车自制；（2）小车电池自备，要求不超过8节1.2伏电池；（3）小车在运行中出现故障，允许重新试跑一次；（5）比赛工程中，每次小车进入跑道都将进行计时；（4）设计报告正文中应包括系统总体框图、核心电路原理图、主要流程图、主要的测试结果。

完整的电路原理图、重要的源程序和完整的测试结果用附件给出。

四、评分标准高台定车【B题】一、任务设计并制作一辆模拟自行车，它能够在静止或运动时保持平衡状态。

二、要求1．基本要求（1）设计并制作具有两个车轮的模拟自行车，采用后轮驱动方式，前轮从动；（2）设计具有合适重量的、可移动的配重物，用来调节模拟自行车的重心位置，使其达到平衡状态；（3）达到平衡状态的时间不少于30秒；（4）手动预先使模拟自行车处于平衡状态，手离开后计时开始。

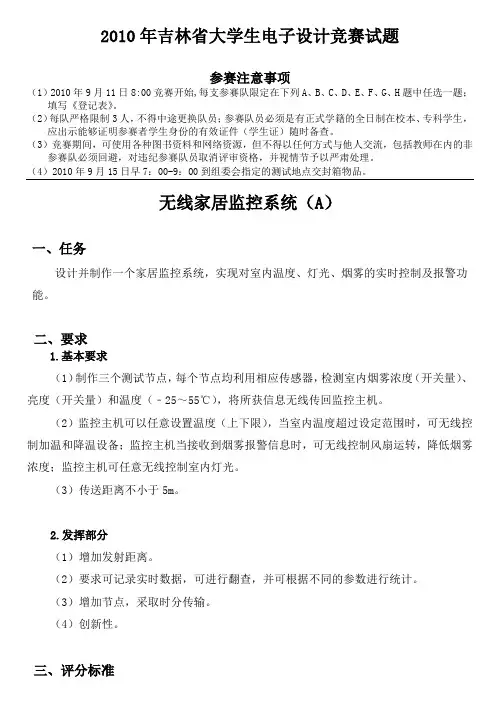

2010年吉林省大学生电子设计竞赛试题参赛注意事项（1）2010年9月11日8:00竞赛开始,每支参赛队限定在下列A、B、C、D、E、F、G、H题中任选一题；填写《登记表》。

（2）每队严格限制3人，不得中途更换队员；参赛队员必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（学生证）随时备查。

（3）竞赛期间，可使用各种图书资料和网络资源，但不得以任何方式与他人交流，包括教师在内的非参赛队必须回避，对违纪参赛队员取消评审资格，并视情节予以严肃处理。

（4）2010年9月15日早7：00-9：00到组委会指定的测试地点交封箱物品。

无线家居监控系统（A）一、任务设计并制作一个家居监控系统，实现对室内温度、灯光、烟雾的实时控制及报警功能。

二、要求1.基本要求（1）制作三个测试节点，每个节点均利用相应传感器，检测室内烟雾浓度（开关量）、亮度（开关量）和温度（﹣25～55℃），将所获信息无线传回监控主机。

（2）监控主机可以任意设置温度（上下限），当室内温度超过设定范围时，可无线控制加温和降温设备；监控主机当接收到烟雾报警信息时，可无线控制风扇运转，降低烟雾浓度；监控主机可任意无线控制室内灯光。

（3）传送距离不小于5m。

2.发挥部分（1）增加发射距离。

（2）要求可记录实时数据，可进行翻查，并可根据不同的参数进行统计。

（3）增加节点，采取时分传输。

（4）创新性。

三、评分标准四、说明1．无线传输频率为30MHz以下，调制方式自定；2．监控主机不允许使用PC机；3．无线传输部分不允许使用现成的射频模块、蓝牙模块。

简易无线汉字传输装置（B）一、任务设计并制作一个无线发射主站，一个液晶显示从站，实现主站对从站的汉字信息传输。

二、要求1.基本要求（1）设计并制作一个载波频率在30MHz以下的发射机。

要求载波频率稳定度1×10-5，调制方式任选；发射机输出功率不大于25mW(50Ω假负载电阻上测得)；采用键盘输入发射机要传送的汉字信息，并用液晶显示。

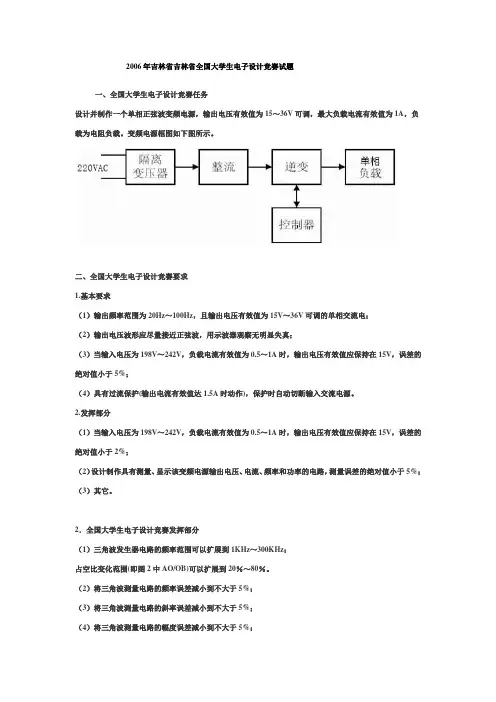

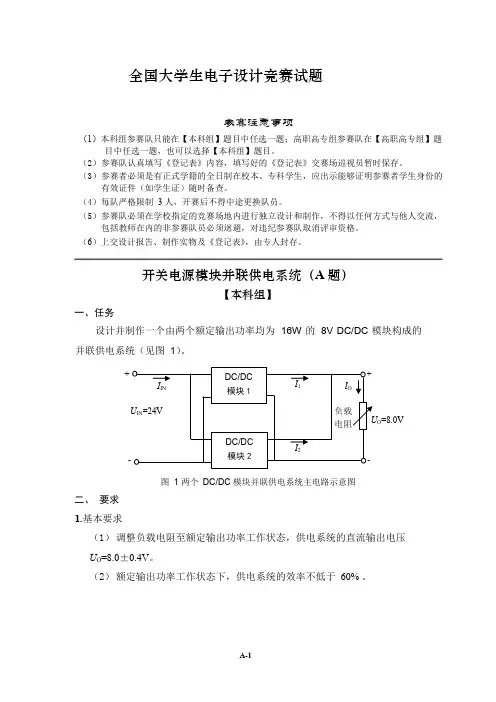

2006年吉林省吉林省全国大学生电子设计竞赛试题一、全国大学生电子设计竞赛任务设计并制作一个单相正弦波变频电源，输出电压有效值为15～36V可调，最大负载电流有效值为1A，负载为电阻负载。

变频电源框图如下图所示。

二、全国大学生电子设计竞赛要求1.基本要求（1）输出频率范围为20Hz～100Hz，且输出电压有效值为15V～36V可调的单相交流电；（2）输出电压波形应尽量接近正弦波，用示波器观察无明显失真；（3）当输入电压为198V～242V，负载电流有效值为0.5～1A时，输出电压有效值应保持在15V，误差的绝对值小于5%；（4）具有过流保护(输出电流有效值达1.5A时动作)，保护时自动切断输入交流电源。

2.发挥部分（1）当输入电压为198V～242V，负载电流有效值为0.5～1A时，输出电压有效值应保持在15V，误差的绝对值小于2%；（2）设计制作具有测量、显示该变频电源输出电压、电流、频率和功率的电路，测量误差的绝对值小于5%；（3）其它。

2．全国大学生电子设计竞赛发挥部分（1）三角波发生器电路的频率范围可以扩展到1KHz～300KHz；占空比变化范围(即图2中AO/OB)可以扩展到20％～80％。

（2）将三角波测量电路的频率误差减小到不大于5%；（3）将三角波测量电路的斜率误差减小到不大于5%；（4）将三角波测量电路的幅度误差减小到不大于5%；（5）可测量其它波形及相应参数。

三、全国大学生电子设计竞赛说明1.不能使用产生SPWM（正弦波脉宽调制）波形的专用芯片；2.必要时，可以在隔离变压器前使用自耦变压器调整输入电压；可用滑动变阻器或电阻箱模拟负载；3.输出功率可通过电流、电压的测量值计算。

四、全国大学生电子设计竞赛评分标准省略液体转移监控装置（B）一、全国大学生电子设计竞赛任务设计并制作一个液体转移监控装置，示意图如下图所示：放置两个盛水容器，分别为A容器和B容器，A容器盛有足量的水，B容器为空，底部中心挖一个出水圆孔。

年吉林省大学生电子设计竞赛试题参赛注意事项（）年月日竞赛开始,每支参赛队限定在下列竞赛题中任选一题（本科队不得选专科题）。

（）每队严格限制人，不得中途更换队员；参赛队员必须是有正式学籍的在校本、专科学生，测试时应出示参赛者的学生证。

（）竞赛期间，可使用各种图书资料和网络资源，但不得以任何方式与他人交流，包括教师在内的非参赛队必须回避，对违纪参赛队员取消评审资格，并视情节予以严肃处理。

（）年月日晚：竞赛结束，封题，上交研究设计报告、制作实物及《登记表》。

（）年月日：：（长春市）、：：（吉林市）、其它城市的按组委会要求，将密封作品交到东北电力大学指定的测试地点。

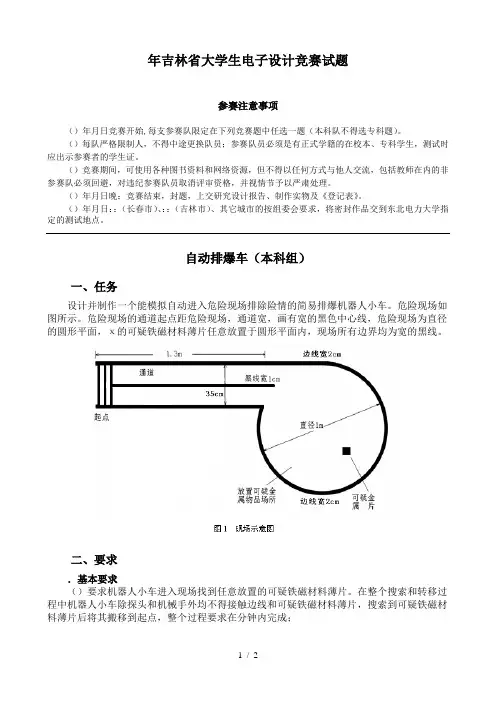

自动排爆车（本科组）一、任务设计并制作一个能模拟自动进入危险现场排除险情的简易排爆机器人小车。

危险现场如图所示。

危险现场的通道起点距危险现场，通道宽，画有宽的黑色中心线，危险现场为直径的圆形平面，х的可疑铁磁材料薄片任意放置于圆形平面内，现场所有边界均为宽的黑线。

二、要求．基本要求（）要求机器人小车进入现场找到任意放置的可疑铁磁材料薄片。

在整个搜索和转移过程中机器人小车除探头和机械手外均不得接触边线和可疑铁磁材料薄片，搜索到可疑铁磁材料薄片后将其搬移到起点，整个过程要求在分钟内完成；（）机器人小车运行采取分段计时方式，从起点出发开始进行搜索计时，搜索到可疑铁磁材料薄片后再进行转运计时，将可疑铁磁材料薄片送回到出发点后停止计时。

．发挥部分（）增加声、光报讯功能，用以区分运行状态；（）增加无线数据传送功能，将机器人小车运行状态及计时数据传送到自制的接收显示装置上，显示装置放置在现场便于观察处；（）其它。

三、评分标准四、说明（）不允许在跑道内外区域另外设置任何标志或检测装置；（）车辆（含在车体上附加的任何装置）外围尺寸的限制：长度<，宽度≤；（）测试场地由参赛队自行准备；（）电动货物搬运车不允许在车外另接电源。

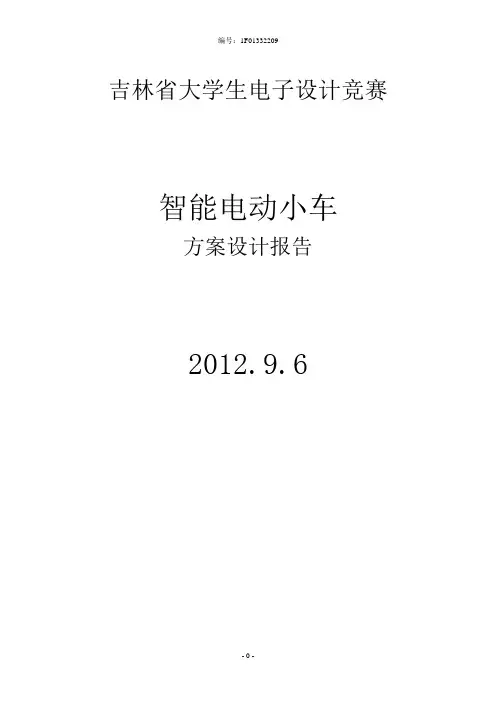

吉林省大学生电子设计竞赛智能电动小车方案设计报告2012.9.6摘要本题目是采用MC9S12XS128单片机为智能小车的核心，坦克车体模型为载体，该智能小车具有红外循迹，光电对管避障，L298电机驱动等功能。

首先是由单片机产生周期性的PWM波，控制全桥驱动芯片L298N驱动2个直流电机来控制智能小车的转速和方向。

小车给电后，首先执行声音口令让小车启动，并进行语音提示，然后通过利用红外对管对一区黑线进行检测，进入二区与进入三区时对标志线1、2进行捕捉，信号通过单片机分析与处理后，输出PWM波控制小车行驶轨迹，进而实现小车的前进、后退、左转、右转，并安全倒库；进入三区时用光电开关检测障碍物，当光电开关对障碍物进行扫描之后有一个返回值时，并通过调节PWM的占空比进行转弯避障。

对于小车的制作主要有硬件的焊接组装（红外对管循迹模块，电源模块，语音芯片外接电路等）、软件编程和调试（CodeWarrior Development Studio for S12(X) V5.0），整个过程中涉及到焊接工艺、单片机接口知识和C语言编程，飞思卡尔MC9S12XS128芯片外设电路等。

小车的最终效果能够在行车道上行驶一圈，实现定点停车（不超过3秒）、能进行声光提示，整个规定动作的时间不大于4分钟。

关键字：MC9S12XS128 L298N驱动红外检测无线通信细分器激光引言随着传感器技术和自动控制技术的飞速发展，机械、电气和电子信息已经不再明显分家，自动控制在工业领域中的地位已经越来越重要，“智能”这个词也已经成为了热门词汇。

作为机械行业的代表产品---汽车，其与电子信息产业的融合速度也显著提高，呈现出两个明显的特点：一是电子装置占汽车整车的价值量比例逐步提高，汽车将由以机械产品为主向高级的机电一体化方向发展，汽车电子产业也很有可能成为依托整车制造业和用车提升配置而快速成为新的增长点；二是汽车开始向电子化、多媒体化和智能化方向发展，使其不仅作为一种代步工具、同时能具有交通、娱乐、办公和通讯等多种功能。

2014年吉林省大学生电子设计竞赛程控直流电源（C题）【1C20220303组】2014年9月14日摘要直流电源被广泛地应用到各种工业场合。

按照电路中调整管工作方式的不同，直流电源可以分为线性电源和开关电源。

线性电源精度高，但效率低，开关电源体积小，效率高。

课题要求设计输入直流20-30V，输出06-12V可调，输出电流不小于2A，考虑功率较大，故选用效率高的开关电源。

根据比赛要求，设计选用PWM方式对输入进行斩波调压，控制开关管占空比的PWM 由单片机产生。

为了使输出电压稳定，对输出电压进行测量，通过软件调节算法得到PWM 的占空比，输出给功率MOS管，形成闭环控制。

为了防止负载电流过大对电源造成损坏，检测输出电流，并设置了过流保护。

电路还扩展了显示屏和保护电路，输出电压和电流可以实时显示和调整。

通过软硬件相结合，完成了数字程控直流电源的设计。

目录1系统方案 (2)1.1 显示模块的论证与选择 (2)1.2单片机模块的论证与选择 (2)1.3 测试采样与反馈模块的论证与选择 (3)1.4 降压模块的论证与选择 (3)1.6 高频开关模块的论证与选择 (3)综合以上二种方案，选择方案一。

(4)1.8 控制系统的论证与选择 (4)2系统理论分析与计算 (5)2.1 系统理论分析 (5)2.1.1 降压控制电路的分析 (5)2.1.3 开关电源原理的分析 (5)2.2 斩波降压电路的计算 (5)2.2.1 斩波电路的输入输出关系 (5)3电路与程序设计 (6)3.1电路的设计 (6)3.1.1系统总体框图 (6)3.1.4电源 (9)3.2程序的设计 (9)3.2.1程序功能描述与设计思路 (9)3.2.2程序流程图 (9)4测试方案与测试结果 (10)4.1测试方案 (10)4.2 测试条件与仪器 (11)4.3 测试结果及分析 (11)4.3.1测试结果(数据) (11)4.3.2测试分析与结论 (11)附录1：电路原理图 (13)附录2：源程序 (14)程控直流电源（C题）【1C20220303组】1系统方案本系统主要由显示模块、单片机模块、测试采样与反馈模块、降压模块、按键模块、高频开关模块、驱动模块组成，下面分别论证这几个模块的选择。

电子设计竞赛训练内容第一篇：电子设计竞赛训练内容电子设计竞赛训练内容每位学生选择硬件或软件类的设计与制作题目之一，独立完成设计与制作。

以硬件或软件作品的形式提交。

教练组将对每位同学的作品进行测试，并按评分标准进行评分，合格者计入相应学分，同时由高分到低分选拔大学生电子设计竞赛的参赛队员。

本次训练配备一套标准器件，若设计用到非标配器件，由学生自行解决。

一、模数混合电路设计与制作设计并制作模拟、数字混合电路系统，使之能够达到如下要求：（一）基本要求1.模拟放大器：两路模拟信号放大，通频带0~50kHz；2.程控电压增益；最大电压放大倍数50；3.将模拟输出信号整形转换为VL=0V、VH=5V的方波脉冲信号；4.对方波脉冲信号进行逻辑与运算；（二）发挥部分1.用电阻构成电桥作模拟放大器的信号输入；2.方波脉冲四进制计数；3.方波脉冲转换三角波；4.自制电源供电。

5.其它。

二、TI小系统编程设计与应用使用TI Cortex M3或MSP430系统板搭建系统并编写程序，使之能够达到如下要求：（一）基本要求1.对两路模拟输入信号进行AD变换；2.四路数字信号的输入，四路数字开关控制信号输出；3.方波脉宽测量；4.至少设计实现2X2键盘；5.输入、输出、工作状态和键盘功能显示。

（二）发挥部分1.DA变换2.产生两路PWM输出；3.汉字显示；4.下拉式菜单及多功能输入键盘；5.曲线显示；6.其它应用（PIC、FPGA、PSoC、嵌入式系统等）。

三、设计制作报告按照全国大学生电子设计竞赛的规范要求和形式，撰写一篇“模数混合电路设计与制作”或“TI小系统编程设计与应用”的设计制作报告，并随作品同时提交。

第二篇：全国大学生电子设计竞赛内容与要求全国大学生电子设计竞赛内容与要求文章日期：2007-08-13 11:54:55文章点击率：55242全国大学生电子设计竞赛-内容与要求竞赛内容l、以电子电路（含模拟和数字电路）应用设计为主要内容，可以涉及模-数混合电路、单片机、可编程器件、EDA软件工具和PC机（主要用于开发）的应用。

乒乓球升降高度自动控制装置（G 题）一、任务设计并制作一套乒乓球升降高度自动控制装置，整套装置由乒乓球升降高度设置和显示单元A 和乒乓球升降高度控制单元B 构成，要求A 和B 均具有无线收发功能，A 与B 之间必须采用无线通讯方式，通讯载体不限。

整个装置结构如下图所示：乒乓球升降高度控制系统示意图二、要求要求在单元A 上能设定乒乓球升降高度、停留时间、动作次序等，并能将控制信息以无线方式发送给信号接收控制器,并能够实时显示乒乓球高度及其误差信息以及动作状态等；乒乓球在升降控制过程中不能进行任何的人工干预。

1.基本要求2012年吉林省大学生电子设计竞赛试题（1）在单元A上可任意设定乒乓球的各种控制任务，并能够实时显示乒乓球所在高度以及计时功能等，具有无线传输功能；每次稳定时有明显的声或光的提示。

（2）利用气体将乒乓球（标准白色）向上吹起，装置能控制乒乓球离开喷口在任意的高度上稳住，从开始启动到稳定，时间不超过30秒，乒乓球稳定时上下起伏波动应在±1cm以内，稳定时间不小于10秒（以乒乓球底端为基准测量点）；能稳定地回到起点，要求应无弹跳现象；（3）能控制乒乓球在管道中做以下要求的连续运动；装置启动后，①5秒以内把乒乓球从0点吹到20cm处稳定10秒;②向下移动到5cm 处，稳定5秒;③再向上移动到30cm处，稳定5秒;④回到20cm处，稳定10秒；⑤从20cm处平稳的回到起点。

完成规定动作①-⑤整个时间不超过90秒，要求各处误差均在±1cm以内。

2.发挥部分（1）能够实时准确显示稳定时的误差。

（2）现场由测评专家给定两个位置参数，要求分别能在10秒之内到达指定位置，要求各处误差均在±1cm以内；并能够实现两个位置之间连续的起伏运动（在两个端点不必再过多停留）；（3）速度可控：上一项测试中最后的连续起伏运动，可以看到明显的周期变化（周期时间的变化不小于50%），要求各处误差均在±1cm以内；（4）更换乒乓球（白色外表，与原有小球体积相同，但重量是原来乒乓球的5～10倍），继续完成发挥（2）中的任务，要求各处误差均在±2cm以内。

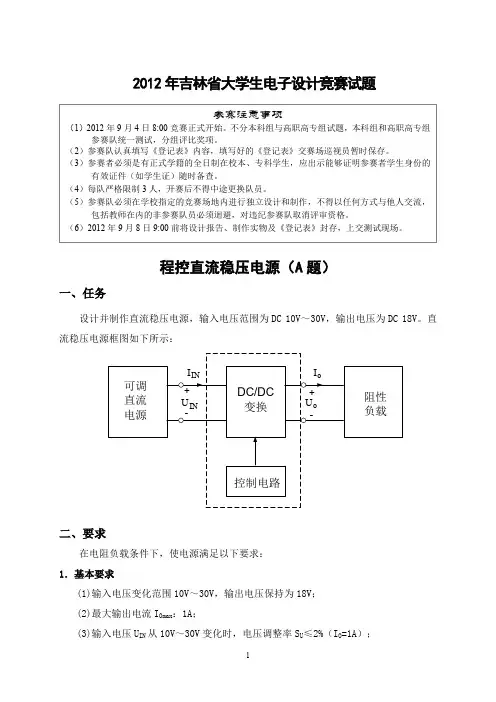

2012年吉林省大学生电子设计竞赛试题
电子硬币识别装置（H）
一、任务
设计电子式称重装置，可以实现人民币硬币识别和计算功能。

要求装置具有键盘设置和数字显示等功能。

二、要求
1.基本部分
（1）能分别识别和显示1角（新版）、五角和一元币值的硬币。

（2）能准确识别并显示多个单个币值品种的数量和总额。

（3）逐个放入各种不同币值的硬币，能准确计算出货币总额。

（4）可以随意设定币值总额，当逐个放入硬币币值到达所设的币值时，装置发出一提示信号（可以声光）；如添加硬币总额超出设定值时，能够显示超出金额数目，并显示应退还币值的种类和数量。

2.发挥部分
（1）一次性放入各种多个币值的硬币，能计算出货币总额及币值种类的数量。

（2）能识别出混合新旧版的1角硬币，重复基本部分内容（3）。

（3）非标准的硬币投入后，装置可报警。

（4）可以随意设定币值总额，一次性放入各种不同币值的硬币时，重复基本部分（4）。

（5）随时重现基本部分（1）～（4）币值测试结果。

（6）其它。

三、说明
（1）硬币为人民币1角（新旧版）、5角和1圆。

（2）最小组合硬币值为贰元，最大组合硬币值为十元。

四、评分标准。

长春工业大学第八届大学生电子设计竞赛试题参赛注意事项1.2023年4月18日竞赛正式开始, 每队限定在提供的A～F题中任选一题。

2.每队严格限制5人之内。

3.竞赛期间, 可使用各种图书资料和网络资源, 但不得在学校指定场地外进行设计制作。

4、2023年6月5日竞赛结束, 6月6日早8：00上交设计报告、制作实物, 学校组织测试, 所有参赛队均到指定地点进行测试。

滴水器滴水检测系统（A）一、任务:设计并制作一个滴水检测系统。

如图1所示。

图1 结构原理二、规定:1、基本规定:（1）、具有水滴水速度显示功能。

（2）、具有水滴个数计数显示功能。

（3）、具有水滴滴量累计功能。

（4）、具有水滴滴量累计后, 显示单位升,数据有效位到小数点后三位。

并可以换算成毫升、公斤、立方米等功能。

2、发挥部分:（1）、具有存储数据自动回放功能、打印功能。

（2）、具有精确显示检测的水滴滴水速度和水滴滴量其误差≤1%功能。

（3）、具有定期启、停功能, 显示数据有效位到小数点后四位。

四、说明: 滴水器可选用滴液瓶、滴液管。

长春工业大学第八届大学生电子设计竞赛试题参赛注意事项1.2023年4月18日竞赛正式开始, 每队限定在提供的A～F题中任选一题。

2.每队严格限制5人之内。

3.竞赛期间, 可使用各种图书资料和网络资源, 但不得在学校指定场地外进行设计制作。

4、2023年6月5日竞赛结束, 6月6日早8：00上交设计报告、制作实物, 学校组织测试, 所有参赛队均到指定地点进行测试。

自动定量水温控制器（B）一、任务有A.B.C三个水容器, A为供热水容器, B为供冷水容器, C为冷热水混合容器。

工作原理是由A容器向C容器注入热水（温度任意, 但要高于C容器目的温度）, B容器向C容器注入冷水（温度任意, 但要不高于C容器目的温度）。

规定在C容器中冷热水混合后总体积（或液位高度）固定不变, 并且C容器中水的温度可以在40-60℃之间任意设定。

2016 年吉林省大学生电子设计竞赛多电机悬吊控制系统（G 题） 【本科组】2016 年 9 月 3 日摘要本系统以 C8051F040 单片机为核心，加以步进电机驱动、OCMJ5X108 液晶显 示屏、键盘、超声波发声器、陀螺仪数据采样系统等电路组成，建立了 1 个由 4 个电机滑轮同时控制漏斗完成指定动作的机械系统。

此系统良好地建立了步进电 机脉冲数与所完成指令的各个参数之间的模型关系。

模型中忽略了次要因素，保 留了主要因素， 实施较为容易简便。

该装置使用了 HC-SR04 超声波发声器和陀螺 仪， 在实行的时候对精确度有一定保障。

该设计较好实现了多电机悬吊控制系统 的所要求的功能。

目录1 系统方案........................................................................................................................................ 1 1.1 电机驱动模块的论证与选择 ............................................................................................ 1 1.2 漏斗水平调节模块的论证与选择 .................................................................................... 1 1.3 控制系统的论证与选择 .................................................................................................... 1 2 系统理论分析与计算.................................................................................................................... 1 2.1 漏斗上下移动模型的分析 .............................................................................................. 2 2.1.1 脉冲数与收放量的关系 ......................................................................................... 2 2.1.2 脉冲周期数与距地面高度的关系式 ..................................................................... 2 2.2 光束左右水平移动和倾斜角度的分析与计算 ................................................................ 2 3 电路与程序设计............................................................................................................................ 2 3.1 电路的设计......................................................................................................................... 2 3.1.1 系统总体框图 .......................................................................................................... 2 3.1.2 马达驱动模块子系统框图与电路原理图 ............................................................. 3 3.1.3 键盘输入模块子系统框图与电路原理图 ............................................................. 3 3.1.4 电源模块.................................................................................................................. 4 3.1.5 电源...........................................................................................................................4 3.2 程序的设计......................................................................................................................... 4 3.2.1 程序功能描述与设计思路 ...................................................................................... 4 3.2.2 程序流程图 .............................................................................................................. 5 4 测试方案与测试结果.................................................................................................................... 5 4.1 测试方案............................................................................................................................. 5 4.2 测试条件与仪器................................................................................................................ 6 4.3 测试结果及分析................................................................................................................ 6 4.3.1 测试结果(数据) ....................................................................................................... 6 4.3.2 测试分析与结论 ...................................................................................................... 6 附录 1：电路原理图........................................................................................................................ 7 附录 2：源程序................................................................................................................................ 8多电机悬吊控制系统（G 题） 【本科组】1 系统方案本系统主要由电机驱动模块、调节模块和控制模块组成，下面分别论证这几 个模块的选择。

无线跳时数据传输系统 （E ）2004年吉林省大学生电子设计竞赛试题一、任务设计出的无线跳时传输系统原理框图如下：使用单个无线频点进行单向传输，数据时隙为6个，每帧一跳时，其传输时隙图如表1所示。

如果跳时序列为012345，则每帧一跳时，1个byte 的数据跳时顺序如表2所示。

表2二、要求1．基本要求（1）设计射频发送电路（可选用射频模块）、射频发送控制电路，每帧信号在同步时隙发送同步序列（同步序列长度为64bit，内容可以自定），在控制时隙发送控制信号，在数据时隙发送需要传输的传输数据，射频发送控制电路中帧同步信号（每帧一个，宽度为时钟周期）和信号时钟可测，数据只在跳时时隙发送，其余时隙为低电平。

（2）设计射频接收电路（可选用射频模块）、射频接收控制电路，利用接收到的同步时隙的信号进行同步，射频接收控制电路中有帧同步信号（每帧一个，宽度为1个时钟周期）和信号时钟可测。

（3）发送的数据可以通过计算机传到射频接收控制电路，数据为任意输入值，长度大于20byte，循环发送，数据在接收端显示模块中显示。

（4）跳时序列可以在收发端预先设定（长度为6位），并要求在接收端显示模块中进行显示。

（5）发送数据速率为1kbit/s，信号时钟频率为8kbit/s。

（6）每帧8个时隙，数据时隙为6个，每帧一跳。

2．发挥部分(1) 数据跳时序列可以通过计算机任意设置（长度为6位），射频发送控制电路可在控制时隙发送数据跳时序列，射频接收控制电路可在控制时隙接收的跳时序列实时改变数据的接收，跳时序列要求可在接收端显示。

(2) 可以任意设置跳时频率，如每帧一跳，每隔1帧一跳等，最多可设到每隔3帧一跳。

(3) 数据（包括长度和内容）可以实时通过发送端微机修改。

（4）其它。

三．评分标准四、说明1、同步序列可在射频收发控制电路中预制。

2、可自行设计控制时隙中的内容。

3、收发电路不能共电源。

4、收发距离大于2米即可。
