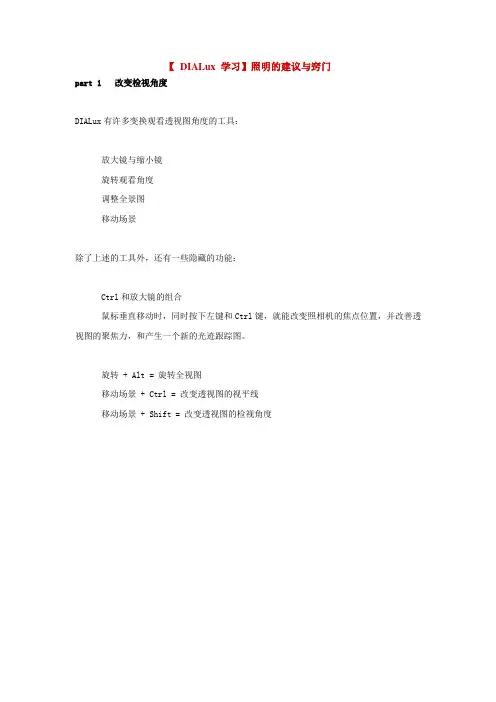

DIALux学习照明的建议与窍门【 DIALux 学习】照明的建议与窍门part 1 改变检视角度DIALux有许多变换观察透视图角度的工具:放大镜与缩小镜旋转观看角度调整全景图移动场景除了上述的工具外，还有一些隐藏的功能:Ctrl和放大镜的组合鼠标垂直移动时，同时按下左键和Ctrl键，就能改变照相机的焦点位置，并改善透视图的聚焦力，和产生一个新的光迹跟踪图。

旋转 + Alt = 旋转全视图移动场景 + Ctrl = 改变透视图的视平线移动场景 + Shift = 改变透视图的检视角度part 2 设定维护计划方法用户可以决定简易的维护计划方法，或是根据DIN EN 12464 法规所规定的室内与户外增强版。

只要在软件内的设计案管理员中按下室内或户外符号按键就可以找到这个功能。

1. 「包括所有」的简易方法代表设计案中的所有灯具都套用同一个系数。

2. 增强版提供有更多的选项，例如:使用下拉菜单设定环境情况和维护区间详细说明单一灯具或灯具排列的维护区间。

使用CAD窗口的下拉菜单或直接从任务管理器选取灯具就可完成设定。

针对维护区间灯具、灯具种类、工作时间与灯泡种类都有一个预配组系统的选项，灯泡换修区间可用年份设定。

用户可以使用特定倍数值逐一计算每个灯具的维护系数 (MPF)。

通过一个自动倍增器，输入空间表面维护系数 (RSMF)、灯具维护系数 (LMF)、灯泡维护系数 (LLMF)和灯泡寿命系数 (LSF)。

灯泡厂商与空间用户应该会提供需要的数字。

输出报告可在任务管理员中找到，或将参数导出成为纯文本 (RTF) 文件以便在其他软件中使用。

part 3 快速且简单的设定均一光色DIALux用户若在一个空间内使用不同的灯具时，常发现这些灯具有不同的光色。

但事，您只要依照下列步骤，就可以快速且便利地将所有灯具设定成统一光色。

• 用鼠标按下 "颜色" 键，您会看到 "光色" 的选项。

【DIALux 学习】照明的建议与窍门part 1 改变检视角度DIALux有许多变换观看透视图角度的工具：放大镜与缩小镜旋转观看角度调整全景图移动场景除了上述的工具外，还有一些隐藏的功能：Ctrl和放大镜的组合鼠标垂直移动时，同时按下左键和Ctrl键，就能改变照相机的焦点位置，并改善透视图的聚焦力，和产生一个新的光迹跟踪图。

旋转 + Alt = 旋转全视图移动场景 + Ctrl = 改变透视图的视平线移动场景 + Shift = 改变透视图的检视角度part 2 设定保护打算方式用户能够决定简易的保护打算方式，或是依照DIN EN 12464 法规所规定的室内与户外增强版。

只要在软件内的设计案治理员中按下室内或户外符号按键就能够够找到那个功能。

1. 「包括所有」的简易方法代表设计案中的所有灯具都套用同一个系数。

2. 增强版提供有更多的选项，例如：使用下拉菜单设定环境情况和维护区间详细说明单一灯具或灯具排列的维护区间。

使用CAD窗口的下拉菜单或直接从任务管理器选取灯具就可完成设定。

针对维护区间灯具、灯具种类、工作时间与灯泡种类都有一个预配组系统的选项，灯泡换修区间可用年份设定。

用户可以使用特定倍数值逐一计算每个灯具的维护系数 (MPF)。

通过一个自动倍增器，输入空间表面维护系数 (RSMF)、灯具维护系数 (LMF)、灯泡维护系数 (LLMF)和灯泡寿命系数 (LSF)。

灯泡厂商与空间用户应该会提供需要的数字。

输出报告可在任务管理员中找到，或将参数导出成为纯文本 (RTF) 文件以便在其他软件中使用。

part 3 快速且简单的设定均一光色DIALux用户假设在一个空间内利用不同的灯具时，常发觉这些灯具有不同的光色。

但事，您只要依照以下步骤，就能够够快速且便利地将所有灯具设定成统一光色。

•用鼠标按下 "颜色" 键，您会看到 "光色" 的选项。

•在名为 "标准光源光谱" 的子活页夹中可以找到所有的光色。

DIALux教程（技巧）深圳市海洋王照明工程有限公司铁路事业部2010年12月16日本教程试图通过案例说明DIALux的一些用法和技巧，更多的用法和技巧还是需要大家在实际工作中探索和总结。

我在这里抛砖引玉，希望我们能在工作中更好的使用DIALux，并发挥更大的作用。

由于本人水平有限，编写过程中难免疏漏，望大家不吝指正。

一、前期准备二、制作模型三、导入CAD四、室外场景五、灯光场景六、结果修正一、准备工作－收集资料收集资料：改建项目为实地考察，取得长宽高等参数，新建项目为收集图纸。

图纸不仅要有平面图，也要有剖面图，以看清灯具安装方式及安装的高度和角度。

其他资料如建筑材质等（主要是反射率），能收集到最好，收集不到也可以凭经验设定。

返回目录一、准备工作－初步设计这里借用了设计院工作流程中的初步设计，就是设定设计标准.这个过程实际就是选用哪一个标准及确定要计算、提交哪些结果。

铁路现在有三个关于雨棚照度的标准，在不同的设计中可根据情况选用：1、TB/T 494－1997 铁路照明照度标准；2、TB 10008－2006 铁路电力设计规范；3、2009.12.31关于印发《铁路客站站房照明设计细则》的通知。

附：右面给出的为《铁路客站站房照明设计细则》中有关雨棚的规定。

这个标准使用在设计院设计的正式项目中（新建和改造）。

返回目录结束语DIALux自带的家具库（对象选项卡）中有很多模型可以直接使用。

1、点开“对象”选项卡2、单击任意一个“Furniture”下的子文件夹，右边都会出现可以直接使用的家具（模型）。

如果家具库中没有，则需要我们自己制作。

如雨棚照明中的雨棚。

在讲雨棚的制作前，我们先以一个小例子，讲讲建模的基础。

比如说……做个小椅子？！。

1、先建立一个场景（室内空间、户外场景均可）椅子主体的尺寸椅子主体的位置坐标椅子在平面图中2、做一个“正方体”作为椅子的主体。

（建议尺寸、坐标精确，以利于后续工作）再加个椅子背，注意椅子背的坐标和尺寸，要比较精确，这样做出来的模型不会离谱。

DIALux照明计算软件使用浅析)2005-12-20目录1> 软件界面介绍2> 编辑篇3> 计算并查看结果4> 打印报表1> 界面介绍一个室内空间包括了以下主要对象：空间隔离面（如地板、天花板、墙壁）、工作面、家具和灯具排列。

一.设计案/组件栏组件区分为五大栏:1. 设计案2. 家具3. 材质4. 灯具选项5. 报表设计案为您提供快速设计的方便，每个单项元件都能标选，在检阅区内查看其属性，并作修改。

在灯具清单中列有所有在本设计案中计划使用的灯具，以及利用使用键从插件中挑选出来的灯具。

同时，那些（暂）不用于该设计案的“候选”灯具也会列在此单内。

若您标选其中任何一个组件（用鼠标左键），其属性就会显示在检阅区中；只要在对象上按鼠标右键，则会出现下拉菜单。

二.家具栏可利用鼠标的拖拽和置入功能，从家具库中选取家具，并放入设计案中（任何视图）。

家具库被分成三个次目录★家具文件：包括现成的和自制的家具。

这里您也能将其它厂商的家具以*.SAT?文件形式储存。

★基本几何模型：如长方体、角柱体等。

以这些基本模型为基础，可以轻易地组合出新的几何物体。

★不同物体：它们是门、窗、虚拟计算表面、户外场景用的地面组件。

这些物体具备特有的属性。

家具三.材质库栏类似于将家具置入空间，您也同样能利用鼠标的拖曳和置入功能，来改变表面的属性。

在材质库，您可找到预设的贴图（表面图），当然也能管理您自己的材质。

在您选定一种材质时，检阅区中会出现该材质的图片。

反射度依据材质的RGB色光值来计算，您也可任意修改反射值。

重要的是，要标明材质的实际尺寸。

DIALux已预设标准值为0.5 x 0.5米。

例如，当一个建筑物的立面照片被导入成为材质时，您必须输入建筑物的实际尺寸（长度和高度）。

在表面被贴上材质之后，您才能对它作修改编辑（比例缩放、旋转等...）。

材质库四.灯具选项栏DIALux 会自动识别已安装的插件，插件也无须重新安装，只要双击插件就能开启。

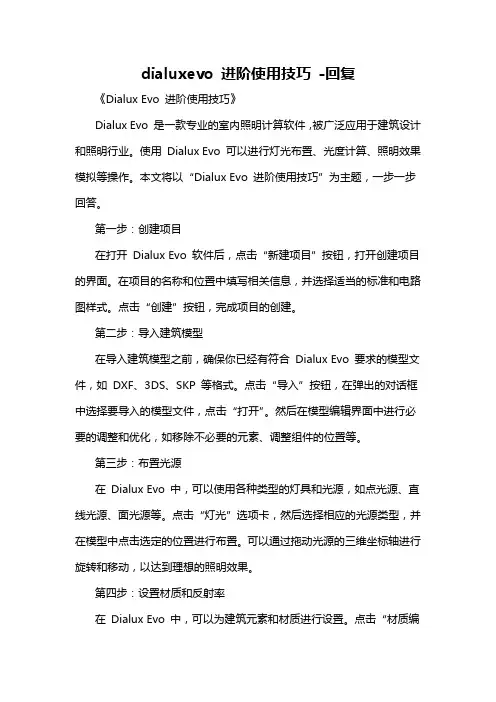

dialuxevo 进阶使用技巧-回复《Dialux Evo 进阶使用技巧》Dialux Evo 是一款专业的室内照明计算软件，被广泛应用于建筑设计和照明行业。

使用Dialux Evo 可以进行灯光布置、光度计算、照明效果模拟等操作。

本文将以“Dialux Evo 进阶使用技巧”为主题，一步一步回答。

第一步：创建项目在打开Dialux Evo 软件后，点击“新建项目”按钮，打开创建项目的界面。

在项目的名称和位置中填写相关信息，并选择适当的标准和电路图样式。

点击“创建”按钮，完成项目的创建。

第二步：导入建筑模型在导入建筑模型之前，确保你已经有符合Dialux Evo 要求的模型文件，如DXF、3DS、SKP 等格式。

点击“导入”按钮，在弹出的对话框中选择要导入的模型文件，点击“打开”。

然后在模型编辑界面中进行必要的调整和优化，如移除不必要的元素、调整组件的位置等。

第三步：布置光源在Dialux Evo 中，可以使用各种类型的灯具和光源，如点光源、直线光源、面光源等。

点击“灯光”选项卡，然后选择相应的光源类型，并在模型中点击选定的位置进行布置。

可以通过拖动光源的三维坐标轴进行旋转和移动，以达到理想的照明效果。

第四步：设置材质和反射率在Dialux Evo 中，可以为建筑元素和材质进行设置。

点击“材质编辑”按钮，选择要编辑的元素，如墙壁、地板、天花板等。

然后选择适当的材质并设置其反射率。

通过修改元素的材质和反射率，可以模拟不同材质和表面的照明效果。

第五步：进行光度计算在完成灯光布置和材质设置之后，可以进行光度计算以评估照明效果。

点击“计算”按钮，在弹出的计算对话框中选择适当的计算类型，如室内照明、道路照明等。

点击“开始计算”按钮，Dialux Evo 将根据所选的参数和设置进行光度计算，并生成相应的计算结果。

第六步：调整和优化布局根据光度计算的结果，可以对灯光布局进行调整和优化。

通过添加、移动或删除光源，可以改变照明效果。

DIALux使⽤教程DIALux照明计算软件使⽤浅析)2005-12-20⽬录1> 软件界⾯介绍2> 编辑篇3> 计算并查看结果4> 打印报表1> 界⾯介绍⼀个室内空间包括了以下主要对象：空间隔离⾯（如地板、天花板、墙壁）、⼯作⾯、家具和灯具排列。

⼀.设计案/组件栏组件区分为五⼤栏:1. 设计案2. 家具3. 材质4. 灯具选项5. 报表设计案为您提供快速设计的⽅便，每个单项元件都能标选，在检阅区内查看其属性，并作修改。

在灯具清单中列有所有在本设计案中计划使⽤的灯具，以及利⽤使⽤键从插件中挑选出来的灯具。

同时，那些（暂）不⽤于该设计案的“候选”灯具也会列在此单内。

若您标选其中任何⼀个组件（⽤⿏标左键），其属性就会显⽰在检阅区中；只要在对象上按⿏标右键，则会出现下拉菜单。

⼆.家具栏可利⽤⿏标的拖拽和置⼊功能，从家具库中选取家具，并放⼊设计案中（任何视图）。

家具库被分成三个次⽬录★家具⽂件：包括现成的和⾃制的家具。

这⾥您也能将其它⼚商的家具以*.SAT?⽂件形式储存。

★基本⼏何模型：如长⽅体、⾓柱体等。

以这些基本模型为基础，可以轻易地组合出新的⼏何物体。

★不同物体：它们是门、窗、虚拟计算表⾯、户外场景⽤的地⾯组件。

这些物体具备特有的属性。

家具三.材质库栏类似于将家具置⼊空间，您也同样能利⽤⿏标的拖曳和置⼊功能，来改变表⾯的属性。

在材质库，您可找到预设的贴图（表⾯图），当然也能管理您⾃⼰的材质。

在您选定⼀种材质时，检阅区中会出现该材质的图⽚。

反射度依据材质的RGB⾊光值来计算，您也可任意修改反射值。

重要的是，要标明材质的实际尺⼨。

DIALux已预设标准值为0.5 x 0.5⽶。

例如，当⼀个建筑物的⽴⾯照⽚被导⼊成为材质时，您必须输⼊建筑物的实际尺⼨（长度和⾼度）。

在表⾯被贴上材质之后，您才能对它作修改编辑（⽐例缩放、旋转等...）。

材质库四.灯具选项栏DIALux 会⾃动识别已安装的插件，插件也⽆须重新安装，只要双击插件就能开启。

DIALux设计中文教程使用DIALux简单,直观地创造您自己的虚拟世界.记录您惊人、逼真可视化的结果.利用白昼光及人造光场景惊艳您的客户,让他们随着摄像机的拍摄观看整个设计结果.既使您依赖其它建筑软件的CAD数据，DIALux也能让您方便地再次导出您的文件；或使用任何互联网上的立体模块,就是这么简单！本文是DIALux的中文使用手册，所有内容均可以免费阅读。

PS:作为DIAL GmbH 公司的DIALux照明软件的合作伙伴，光科公司将为中国客户提供标准化的专业培训。

置入和编辑灯具及其排列方式在总览表区内按下灯具选择，便会开启灯具库。

灯具库中在DIALux目录下，您会看到已安装的插件目录，用鼠标双击任一厂家名，便会打开该厂家的插件。

在尚未安装的目录下，是那些插件未安装的DIALux伙伴厂家名单表。

用鼠标双击任何一个厂商名，您就会进入该厂家的网站。

在此您能下载插件，并取得该厂家的联系地址和电邮地址。

在灯具库最下方的是您最近使用过的灯具。

这里能最多存放二十个不同厂商的灯具产品。

图 133 打开灯具库线上目录在DIALux中您能利用所谓的线上目录来置入灯具。

其操作方法与使用已安装的插件相类似。

用鼠标双击灯具库内的线上目录图标，待线上目录开启后，从厂家的网站中选取一个灯具，拖曳置入您的设计案中。

由此您可以随时将厂商的最新产品使用在您的设计案里。

图 134 开启线上目录提示：要利用网上目录直接置入灯具的功能，只有在厂商提供此项服务时才能使用。

单一灯具单个灯具能从灯具库或任务管理器中，利用拖曳置入的方式放入空间。

在此只要将灯具从灯具库中拉进空间，松开鼠标（X和Y坐标），灯具就会按相应的排列方式被置入空间内。

但您只能在一个空间内部用拖曳置入来排放灯具。

一些灯具厂家计划将来提供能直接从中用拖曳置入来排放灯具的插件。

图 135 置入单一灯具若您在总览表区按下安装单一灯具，在检阅区中就会出现一个对应的属性页面。

在CAD窗口内，会在灯具排列周围出现一条伸缩线；属性页内显示起始值，属性页下方有粘贴和取消键钮。

Dialux软件学习教程一、 Dialux软件下载网址从以下网址可以获得该软件的最新版本以及官方中文版使用教程，按常规安装即可。

http://www.dial.de/CMS/Chinese/Articles/DIAL/DIAL.html?ID=1二、 采用DIALUX软件进行照明工程设计的优势1、可以快捷地通过计算机实现专业的照明设计计算，通过各类系数的把握以及设计经验的增长，计算结果可以与实际效果很接近。
