串并联电路计算专题练习题本文档旨在提供一系列串并联电路计算练题，帮助研究者巩固和应用相关知识。

以下是一些练题，每个问题都包含了必要的信息和计算指导，可以通过手算或使用计算工具进行计算。

问题一一个电路由两个电阻器组成，电阻器1的电阻为100欧姆，电阻器2的电阻为200欧姆。

请计算该电路的总电阻。

计算步骤：1. 使用串联电路的公式：总电阻 = 电阻器1的电阻 + 电阻器2的电阻2. 将具体数值代入公式进行计算。

答案：总电阻 = 100欧姆 + 200欧姆 = 300欧姆问题二一个电路由三个电阻器组成，电阻器1的电阻为50欧姆，电阻器2的电阻为100欧姆，电阻器3的电阻为150欧姆。

请计算该电路的总电阻。

计算步骤：1. 使用并联电路的公式：1/总电阻 = 1/电阻器1的电阻 + 1/电阻器2的电阻 + 1/电阻器3的电阻2. 将具体数值代入公式进行计算。

答案：1/总电阻 = 1/50欧姆 + 1/100欧姆 + 1/150欧姆通过计算得出总电阻 = 30欧姆问题三一个电路由四个电阻器组成，电阻器1的电阻为10欧姆，电阻器2的电阻为20欧姆，电阻器3的电阻为30欧姆，电阻器4的电阻为40欧姆。

请计算该电路的总电阻。

计算步骤：1. 将电阻器1和2看做一个并联电路，电阻器3和4看做一个并联电路。

2. 使用并联电路的公式计算两个并联电路的总电阻。

3. 将两个并联电路看做串联电路，使用串联电路的公式计算总电阻。

答案：计算并联电路1的总电阻：1/总电阻1 = 1/电阻器1的电阻 + 1/电阻器2的电阻通过计算得出总电阻1 = 6.67欧姆计算并联电路2的总电阻：1/总电阻2 = 1/电阻器3的电阻 + 1/电阻器4的电阻通过计算得出总电阻2 = 13.33欧姆计算总电路的总电阻：总电阻 = 总电阻1 + 总电阻2通过计算得出总电阻 = 6.67欧姆 + 13.33欧姆 = 20欧姆以上是一些串并联电路计算的练习题，希望能帮助你巩固相关知识。

12.如图所示，电源两端电压不变，电阻 R1 的阻值为 2Ω。闭合开关 S，当滑动 变阻器的滑片 P 位于 A 点时，电压表 V1 的示数为 4V，电压表 V2 的示数为 10V。 当滑动变阻器的滑片 P 位于 B 点时，电压表 V1 的示数为 8V，电压表 V2 的示数 为 11V。则电阻 R2 的阻值是________________Ω。
9.（2015•鄂尔多斯中考）如图所示电源电压不变，电阻 R1=20Ω，R2=10Ω。当
开关 S1 闭合，S2、S3 断开时，R1 两端的电压为 U1，R2 两端的电压为 U2，电流表的
示数为 0.1A，则电源电压为
V，U1：U2=
；当开关 S1、S2、S3 都闭合时，
电流表的示数为 0.25A，R3=
Ω。
10.有两个定值电阻分别标有“40Ω 0.5A”和“10Ω 1A”字样，若将这两个电阻
串联起来接入电路中则它们两端所加的电压不得超过
V；若将这两个电阻
并联起来接入电路中则干路中允许通过的最大电流是
A。
11.如图所示的电路中，电源电压 U=4.5V，且保持不变，电阻 R1=5Ω，变阻器 R2 的最大阻值为 20Ω，电流表量程为 0～0.6A，电压表量程为 0～3V。该电路 中，变阻器接入电路的阻值范围是____________。
A．R1 两端的电压大于 R2 两端的电压
B．R1 中的电流等于 R2 中的电流
C．R1 中的电流大于 R2 中的电流
D．R1 中的电流小于 R2 中的电流

3. 三个相同的电阻，由原来的串联改为并联，接到同一电源上，设电源电压保
持不变，则通过每个电阻的电流变为原来的（ ）
A．1 / 9
B．1 / 3 C．3 倍 D．9 倍

九年级电路的串联和并联测习题及答案集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]九年级第十四章《电路的串联和并联》一、作图题（每题5分，共20分）1、如图甲所示的电路图,用笔画线代替导线把图乙所示的实物连接起来.2、请将上图中的各元件符号连成电路图.要求两灯并联，开关同时控制两盏灯.3、学习了电学知识之后，小明设计了一个简易“选答器”，如图13所示。

一个问题有两个可选择的答案（a）和（b），选答器上与它们对应的有红灯、绿灯各一个，分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮。

右侧的方框内已画出了“选答器”连接线的插头部分，请你在方框中画出该“选答器”的内部电路图。

4、按照下图甲的电路图，将乙中的元件连成电路（元件位置不动，用笔画线表示导线）。

二、填空题（每空2分，共38分）5、在如图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在_____两点之间.6、如图所示的电路中，电灯泡L1和L2组成_____电路，其中开关S1控制灯泡_____，开关S2控制灯泡_____.7、如图所示的电路中,若闭合S后则电路中将会发生_____;要想使两灯泡串联,只需将导线_____去掉;要想使两灯泡并联,只需将导线M由B接线柱拆下改接到_____接线柱上即可.8、如图所示电路中，当_____闭合时，L1、L2并联；当_____闭合时，电路会发生短路，损坏电源.9、如图所示,L1、L2是两个相同的小灯泡,A、B、C、D是四个接线柱,若用导线将A、B和C、D分别连接起来,则灯L1、L2是_____联的;若用导线只将B、D连接起来,则灯L1、L2是_____联的;若用导线只将A、C连接起来,则会发生_____.10、串联电路中，如果其中有一只灯泡坏了，其他灯泡（填“能”或“不能”）发光；并联电路中，如果其中有一只灯泡坏了，其他灯泡?（填“能”或“不能”）发光；家庭用电中的电灯的连接方式是，用电器和开关之间的连接方式是。

串、并联电路的有关计算1．电阻R1与R2并联在电路中，通过R1与R2的电流之比为1∶2，则当R1与R2串联后接入电路中时，R1与R2两端电压之比U1∶U2为()A．1∶2 B．2∶1 C．1∶4 D．4∶1答案 B图2432．如图243所示，R1＝4 Ω，R2＝9 Ω，R3＝18 Ω.通电后经R1、R2和R3的电流之比I1∶I2∶I3＝________，R1、R2和R3两端的电压之比U1∶U2∶U3＝________.答案3∶2∶12∶3∶3电表的改装图2443．一量程为100 μA的电流表，内阻为100 Ω，表盘刻度匀称，现串联一个9 900 Ω的电阻将它改装成电压表，则该电压表的量程为______ V．用它来测量电压时，表盘指针位置如图244所示，此时电压表的读数大小为______ V.答案10.8解析4．把表头G改装成大量程电流表时，下列说法正确的是()A．改装原理为并联电阻能增大通过G的电流B．改装成电流表后，表头G本身允许通过的最大电流并不变更C．改装后，表头G自身的电阻减小了D．改装后运用时，表头G本身的参量都不变更，整个并联电路允许通过的电流增大了答案BD解析把表头G改装成大量程的电流表时，只是并联了一个分流电阻，使整体并联电路允许通过的最大电流增大，但表头的各特征量都不变，故B、D对，A、C错．(时间：60分钟)题组一 对串、并联电路的特点及有关计算 1．下列说法中正确的是( )A ．一个电阻和一根志向导线并联，总电阻为零B ．并联电路任一支路的电阻都大于电路的总电阻C ．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D ．并联电路任一支路电阻增大(其他支路不变)，则总电阻肯定减小 答案 ABC解析 由并联电路的特点知：并联电路的总电阻比各支路中的随意一个分电阻的阻值都要小且任一支路电阻增大时(其他支路不变)，总电阻也增大，所以A 、B 、C 对，D 错．2．将一只阻值为几千欧的电阻R 1和一只阻值为千分之几欧的电阻R 2串联起来，则总电阻( ) A ．很接近R 1且略大于R 1 B ．很接近R 1且略小于R 1 C ．很接近R 2且略大于R 2 D ．很接近R 2且略小于R 2答案 A3．电阻R 1、R 2、R 3串联在电路中，已知R 1＝10 Ω，R 3＝5 Ω.R 1两端电压为6 V ，R 2两端电压为12 V ，则( )A ．电路中的电流为0.6 AB ．电阻R 2的阻值为20 ΩC ．三只电阻两端的总电压为21 VD ．电阻R 3两端的电压为4 V 答案 ABC解析 电路中电流I ＝U 1R 1＝610 A ＝0.6 A ，A 对；R 2阻值为R 2＝U 2I ＝120.6 Ω＝20 Ω，B 对；三只电阻两端的总电压U ＝I (R 1＋R 2＋R 3)＝21 V ，C 对；电阻R 3两端的电压U 3＝IR 3＝0.6×5 V ＝3 V ，D 错． 4．已知通过三个并联支路的电流之比I 1∶I 2∶I 3＝1∶2∶3，则三个并联支路的电阻之比R 1∶R 2∶R 3为( ) A ．6∶3∶2 B ．2∶3∶6 C ．1∶2∶3 D ．2∶3∶1答案 A解析 三个并联支路的电压相等，依据欧姆定律U ＝IR 得，电流I 与电阻R 成反比．电流之比I 1∶I 2∶I 3＝1∶2∶3，则电阻之比R 1∶R 2∶R 3＝6∶3∶2；故选A.图2455．如图245所示，图中1、2分别为电阻R 1、R 2的电流随电压变更的关系图线，则( ) A ．R 1和R 2串联后的总电阻的IU 图线应在Ⅰ区域B．R1和R2串联后的总电阻的IU图线应在Ⅲ区域C．R1和R2并联后的总电阻的IU图线应在Ⅰ区域D．R1和R2并联后的总电阻的IU图线应在Ⅱ区域答案BC题组二改装电表的原理6．电流表的内阻是R g＝200 Ω，满刻度电流值是I g＝500 μA，现欲把此电流表改装成量程为1 V 的电压表，正确的方法是()A．应串联一个0.1 Ω的电阻B．应并联一个0.1 Ω的电阻C．应串联一个1 800 Ω的电阻D．应并联一个1 800 Ω的电阻答案 C解析电流表改装成电压表，应串联电阻．电阻两端的电压U′＝U－U g＝1 V－200×500×10－6 V ＝0.9 V，串联的电阻阻值为R＝U′/I g＝1 800 Ω.图2467．如图246所示电路，将两个相同的电流计分别改装成电流表A1(0～3 A)和电流表A2(0～0.6 A)，把这两个电流表并联接入电路中测量电流．则下列说法中正确的是()A．A1的指针半偏时，A2的指针也半偏B．A1的指针还没有满偏，A2的指针已经满偏C．A1的读数为1 A时，A2的读数为0.6 AD．A1的读数为1 A时，干路中的电流为1.2 A答案AD解析电流表是由电流计并联一个电阻改装而成，两电流表并联，所以两表头也并联，流过两表头的电流相等，A1的指针半偏时，A2的指针也半偏．A正确，B错误；两电流表的内阻之比为1∶5，则电流之比为5∶1.A1的读数为1 A时，A2的读数为0.2 A，干路中的电流为1.2 A．C错误，D正确；故选AD.8．一个电流表由小量程的电流表G与电阻R并联而成．若在运用中发觉此电流表读数比精确值稍小些，下列实行的措施正确的是()A．在R上串联一个比R小得多的电阻B．在R上串联一个比R大得多的电阻C．在R上并联一个比R小得多的电阻D．在R上并联一个比R大得多的电阻答案 A解析 电流表读数比精确值稍小些，是由于并联的电阻R 阻值偏小，而使流经小量程的电流表的电流偏小造成的，所以应当给电阻R 串联一个阻值比R 小的多的电阻，从而使通过G 的电流变大．图2479．如图247所示为一双量程电压表的示意图．已知电流表G 的量程为0～100 μA ，内阻为600 Ω，则图中串联的分压电阻R 1＝________Ω，R 2＝________Ω. 答案 4.94×104 1.0×105 解析题组三 综合应用图24810．如图248所示，变阻器的总电阻为R ，连线电阻不计，当它的滑片P 从左端向右端移动时，A 、B 间的电阻变更状况是( ) A ．减小 B ．增大 C ．先减小后增大 D ．先增大后减小 答案 D解析 当滑片在最左端或者最右端时，AB 两点间的电阻均为0，在中间时，AB 间的电阻最大；当滑片在中间时，长度变为原来的二分之一，横截面积变为原来的一倍，则电阻变为原来的四分之一．即电阻由0增大到R 4 ，再减小到0，最大值为R4.故选D.11．在图249(a)所示电路中，V 1、V 2都是有0～3 V 和0～15 V 两个量程的电压表．当闭合开关后，两个电压表指针偏转均如图(b)所示，则电阻R 1、R 2两端的电压分别为( )图249A ．9.6 V,2.4 VB ．12 V ,2.4 VC ．2.4 V,12 VD ．2.4 V,9.6 V答案 A解析 由b 图读出电压表V 1、V 2的读数分别为12 V ，2.4 V ，由a 图分析得知，电阻R 1两端的电压等于两电压表读数之差，即为12 V －2.4 V ＝9.6 V ；电阻R 2两端的电压等于电压表V 1的读数2.4 V ．故选A.图241012．一个T 形电路如图2410所示，电路中的电阻R 1＝10 Ω，R 2＝120 Ω，R 3＝40 Ω.另有一测试电源，电动势为100 V ，内阻忽视不计．则( ) A ．当c 、d 端短路时，a 、b 之间的等效电阻是40 Ω B ．当a 、b 端短路时，c 、d 之间的等效电阻是40 Ω C ．当a 、b 两端接通测试电源时，c 、d 两端的电压为80 V D ．当c 、d 两端接通测试电源时，a 、b 两端的电压为80 V 答案 AC解析 当c 、d 端短路时，等效电路如图甲所示，R 123＝R 1＋R 2R 3R 2＋R 3＝40 Ω，同理可知当a 、b 端短路时，R 213＝R 2＋R 1R 3R 1＋R 3＝128 Ω，选项A 正确，选项B 错误．当a 、b 两端接通测试电源时，等效电路如图乙所示，依据欧姆定律得I ＝E R 1＋R 3＝10010＋40 A ＝2 A ，所以U cd ＝IR 3＝80 V ．当c 、d 两端接通测试电源时，等效电路如图丙所示，依据欧姆定律得I ′＝E R 2＋R 3＝100120＋40A ＝58 A ，所以U ab ＝I ′R 3＝25 V ，选项C 正确，选项D 错误．图241113．如图2411所示，滑动变阻器R 1的最大值是200 Ω，R 2＝R 3＝300 Ω，A 、B 两端电压U AB ＝8 V. (1)当开关S 断开时，移动滑片P ，R 2两端可获得的电压变更范围是多少？ (2)当开关S 闭合时，移动滑片P ，R 2两端可获得的电压变更范围又是多少？ 答案 (1)4.8 V ～8 V (2)3.43 V ～8 V解析 (1)当开关S 断开时，滑动变阻器R 1为限流式接法，R 3及R 1的下部不接在电路中，当滑片P 在最上端时，R 2上获得的电压最大，此时R 1接入电路的电阻为零，因此R 2上的最大电压等于U AB ＝8 V ．当滑片P 在最下端时，R 1的全部与R 2串联，此时R 2上的电压最小，UR 2＝R 2R 1＋R 2UAB ＝4.8 V ，所以R 2上的电压变更范围为4.8 V ～8 V.(2)当开关S 闭合时，滑动变阻器R 1为分压式接法，当滑片P 在最下端时，R 2上的电压最小，此时R 2与R 3并联，再与R 1的全部串联，R 2与R 3的并联电阻R ′＝R 22＝150 Ω，电压为U ′＝R ′R 1＋R ′UAB ＝150200＋150×8 V ＝3.43 V ，当滑片P 在最上端时，R 2上的电压最大等于U AB ＝8 V ，所以R 2上的电压范围为3.43 V ～8 V.。

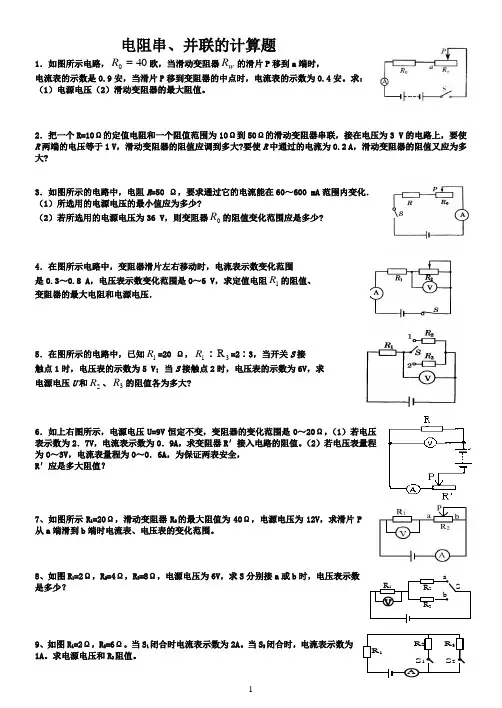

电阻串、并联的计算题1．如图所示电路，400R 欧，当滑动变阻器W R 的滑片P 移到a 端时，电流表的示数是0.9安，当滑片P 移到变阻器的中点时，电流表的示数为0.4安。

求： （1）电源电压（2）滑动变阻器的最大阻值。

2．把一个R=10Ω的定值电阻和一个阻值范围为10Ω到50Ω的滑动变阻器串联，接在电压为3 V 的电路上，要使R 两端的电压等于1 V ，滑动变阻器的阻值应调到多大?要使R 中通过的电流为0.2 A ，滑动变阻器的阻值又应为多大?3．如图所示的电路中，电阻R =50 Ω，要求通过它的电流能在60～600 mA 范围内变化． （1）所选用的电源电压的最小值应为多少?（2）若所选用的电源电压为36 V ，则变阻器0R 的阻值变化范围应是多少?4．在图所示电路中，变阻器滑片左右移动时，电流表示数变化范围 是0.3～0.8 A ，电压表示数变化范围是0～6 V ，求定值电阻1R 的阻值、 变阻器的最大电阻和电源电压．5．在图所示的电路中，已知1R =20 Ω，1R ∶3R =2∶3，当开关S 接 触点1时，电压表的示数为5 V ；当S 接触点2时，电压表的示数为6V ，求 电源电压U 和2R 、3R 的阻值各为多大?6．如上右图所示，电源电压U=9V 恒定不变，变阻器的变化范围是0～20Ω，（1）若电压表示数为2．7V ，电流表示数为0．9A ，求变阻器R ′接入电路的阻值。

（2）若电压表量程为0～3V ，电流表量程为0～0．6A ，为保证两表安全， R ′应是多大阻值？7、如图所示R 1=20Ω，滑动变阻器R 2的最大阻值为40Ω，电源电压为12V ，求滑片P 从a 端滑到b 端时电流表、电压表的变化范围。

8、如图R 1=2Ω，R 2=4Ω，R 3=8Ω，电源电压为6V ，求S 分别接a 或b 时，电压表示数是多少？9、如图R 1=2Ω，R 2=6Ω。

当S 1闭合时电流表示数为2A 。

第四节 电阻的串联、并联 练习 一、选择题1、如图所示，电源电压不变，当开关S 闭合时，电表示数的变化情况是( ).A ．电流表、电压表示数均变大B ．电流表、电压表示数均变小C ．电压表示数变大，电流表示数变小D ．电压表示数变小，电流表示数变大2、A 、B 是同种材料制成的电阻，它们的长度相等，A 的横截面积是B 的两倍，将它们串联在电路中，则加在A 、B 上的电压U A 、U B 和通过A 、B 的电流I A 、I B 间的关系正确的是（ ）A ． I A =IB B ． I A >I BC ． U A =U BD ． U A >U B3、小明同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（ ）A ．通过导体a 的电流与其两端的电压成正比B ．导体a 的电阻大于导体b 的电阻C ．当在导体b 的两端加上1V 的电压时，通过导体b 的电流为0.1AD ．将a 、b 两导体串联后接到电压为3V 的电源上时，通过导体的电流为0．2A4、小明同学用图所示的电路研究电流跟电阻的关系。

在实验过程中，当A 、B 两点间的电阻由5Ω更换为l0Ω后，他下一步的操作是 ( )A ．记录电流表和电压表的示数B ．将变阻器滑片向左移动C ．将变阻器滑片向右移动D ．增加电池的节数5、图为小明的实验电路。

当闭合开关S ，将滑动变阻器的滑片 P 向右滑动时，观察到的现象是（ ）A ．电压表的示数减小，电流表的示数增大B ．电压表的示数增大，电流表的示数减小C ．电压表和电流表的示数都增大D ．电压表和电流表的示数都减小6、如图所示，电源电压恒定，当S 接a 时，电流表A 1与A 2的示数之比为3：5：当S 接b 时，电流表A 1与A 2的示数之比为2：3，则R 2与R 3的电阻之比为（ ）A ．9：10B ．4：3C ．3：4D 5：27、如图甲所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I ”关系图像如图乙所示。

串联和并联习题（含答案）一、单选题(本大题共12小题，共24.0分)1.如图各电路中，属于并联的是（）A. B. C. D.2.如图所示的电路，下列说法不正确的是（）A.断开S3，闭合S1、S2，电路是通路B.断开S1、S3，闭合S2，电路是通路C.断开S2、S3，闭合S1，电路是通路D.断开S2，闭合S1、S3，电路是短路3.为了节约电能，人们设计出一种由声控开关和光控开关共同控制楼道路灯的电路，要求只有当这两个开关都闭合（即夜晚有人经过发声）时，灯才亮，符合这一要求的电路是（）A. B. C.D.4.关于图所示电路的判断正确的是（）A.S1断开，S闭合时，L1灯亮，L2灯不亮B.S1闭合，S断开时，L1、L2灯都不亮C.S1、S都闭合时，L1、L2灯都不亮D.S1、S都闭合时，L2灯亮，L1灯不亮5.在探究电路的电流规律实验时用了图中的某个电路，已知R1=R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是（）A. B. C.D.6.某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下面几个电路图中符合要求的是（）A. B. C.D.7.如图所示电路中，下列关于灯炮L1﹑L2、L3连接说法中不正确是（）A.S1﹑S2都断开，L1﹑L3串联B.S1﹑S2都闭合，L2﹑L3并联 C.S2断开，S1闭合，L1﹑L3串联 D.S2断开，S1闭合，只有L3能发光8.下图是某品牌的抽油烟机，主要部件是照明灯和抽气扇（电动机），它们可以独立工作，互不影响，抽气扇有“强吸”和“弱吸”两个档位，功率大小不同．下列电路图中符合要求的是（）A. B. C.D.9.如图是某个小型十是路口中央信号灯的模拟电路图，灯箱中有四盏灯分别是南北方向的红灯L1、绿灯L2；东西方向的红灯L3、绿灯L4，下列电路图中符合路口信号的电路图是（）A. B.C. D.10.小明和同组同学利用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下．你认为其中不可能的是（）A.在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭B.在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光亮度不变C.在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2亮度不变D.在b电路中，当灯L1被短路时，灯L2将会熄灭11.如图是一个简易“表决器”．“赞成”时，绿灯亮，“反对”时，红灯亮，“弃权”时，绿灯、红灯均不亮．甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮，不按时，两灯均不亮，则下列符合该要求的电路图是（）A. B. C.D.12.用红外灯L1和菌类封闭在不透明的密闭容器中，科研人员将灯L2与L1连接在同一电路中，通过观察L2是否发光来判断L1是否工作，下列电路符合要求的是（）A. B. C.D.二、填空题(本大题共7小题，共14.0分)13.如图所示的电路中，要使L1、L2两灯并联，应闭合开关______ ；若同时闭合开关S1、S2，断开开关S3，则灯______ 会发光．14.根据如图所示电路，回答下列问题：（1）S1闭合、S2断开时，电流经过的电灯是______ ；（2）S1断开、S2闭合时，电流经过的电灯是______ ；（3）S1、S2都断开时，电流经过的电灯是______ ，它们的连接方式为______ ；（4）S1、S2都闭合时，电流经过的电灯是______ ，它们的连接方式为______ ．15.如图所示，是一种常见的LED手电筒，发光元件由5个发光二极管组成．其中一个二极管坏了，其余几个还能正常亮，说明它们是______ 联的；将手电筒中干电池的正负极装反了，闭合开关，发光二极管______ （选填“发光”或“不发光”）．16.如图所示电路，开关S1、S2和S3原来都是断开的，要使灯L1、L2组成并联电路，应闭合的开关是______ ；若开关S1、S2和S3都闭合，会发生______ 现象．17.晓宇设计了一个防盗电路（如图），触发S1或S2的防盗开关，电动机M就会自动启动将盗贼锁定，符合要求的电路图是______ ．18.如图是一种玩具警车，遥控器可以控制警车内部开关的闭合和断开，当闭合开关后警灯亮的同时警铃有时响，有时不响，可以断定警灯和警铃之间连接方式为______ 联．19.用如图所示电路验证“电流越大”，电功就越大”的结论，图中两只灯泡______ （串/并）联，两灯的电阻要______ （相同/不同），支持该结论的实验现象是______ ．三、综合题(本大题共1小题，共10.0分)20.在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的．开关和扬声器之间的连接方式是______ 联，各扬声器之间的连接方式是______ 联，原因是它们______ （选填“能”或“不能”）独立工作．串联和并联习题（含答案）【答案】1. D2. C3. A4. C5. A6. A7. C8. B9. D10. B11. A 12. A13. S1、S3；L214. L3；L1；L1、L2、L3；串联；L1、L2、L3；并联15. 串；不发光16. S1、S2；短路17. 丙18. 并19. 并；不同；电流表示数较大的灯泡较亮20. 串；并；能【解析】1.解：A、图中两灯泡顺次连接，电流只有一条路径，为串联电路，不合题意；B、图中两灯泡顺次连接，电流只有一条路径，为串联电路，不合题意；C、图中两灯泡顺次连接，电流只有一条路径，为串联电路，不合题意；D、图中两灯泡并列连接，电流有两条路径，为并联电路，符合题意．故选D．串联电路中，电流只有一条路径；并联电路中，电流有两条或两条以上的路径，可据此对照电路图做出判断．熟知串联电路和并联电路的基本特点，会根据电路图进行判断，是解答的关键．2.解：A、当断开S3，闭合S1、S2时，灯L1、L2并联在电源上，故电路是通路，故A正确．B、断开S1、S3，闭合S2时，电路为L2的基本电路，电路仍为通路，故B正确．C、断开S2、S3，闭合S1时，电路断路，无电流，故C错误．D、断开S2，闭合S1、S3时，形成电源短路，故D正确．故选C．通路：电路连接好后，闭合开关，处处相通的电路叫做通路；开路：即断路，开关未闭合，或电线断裂、接头松脱致使路线在某处断开的电路，断路电路中没有电流；短路：导线不经过任何用电器直接跟电源两端连接的电路．本题考查了学生利用电路的三种状态和开关的通断分析电路图的能力．3.解：根据题意可得，声控开关和光控开关串联后共同控制灯泡，即用导线将各元件依次连接起来．故选A．（1）电路中开关控制用电器时，开关和用电器是串联的；（2）光控开关和声控开关同时控制一盏灯，同时符合光暗到一定程度，而且有一定的声音时电灯才发光，两个开关和灯泡应该是串联的．本题的关键是根据灯泡的工作条件确定开关的连接方式，然后根据串、并联的特点设计电路．4.解：A、若S1断开，S闭合时，电流不会经过L1灯，而是通过S所在的导线直接回到负极，即发生短路，故A错误；B、S1闭合，S断开时，电流分两条路径，一条经过L1灯，另一条经过L2灯，故两灯泡并联，两灯均放光，故B错误；C、S1、S都闭合时，电流不会经过L1灯和L2灯，而是通过S所在的导线直接回到负极，即发生短路，故两灯均不发光，故该选项正确；D、S1、S都闭合时，电流不会经过L1灯和L2灯，而是通过S所在的导线直接回到负极，即发生短路，即该选项也是错误的．故选C．该题中，所谓电灯能不能放光，即就是看通过小灯泡有没有电流即可；所以根据电路的基本知识逐个分析各个选项即可解决．解决此类问题要结合电路的三种状态进行分析判断，即通路、短路和断路．5.解：A．R2和R3组成并联电路，电流表A1测R2的电流，电流表A2测R3的电流，电流表A3测干路的总电流，因并联电路中各支路两端的电压相等，且R2＜R3，所以，由I=可知，A1的示数应大于A2的示数，A3的示数等于A1和A2的示数之和，故A符合题意；B．R1和R2组成并联电路，电流表A1测R1的电流，电流表A2测R2的电流，电流表A3测干路的总电流，因并联电路中各支路两端的电压相等，且R1=R2，所以，由I=可知，A1的示数应等于A2的示数，A3的示数等于A1和A2的示数之和，故B不符合题意；C．R2和R3组成并联电路，电流表A1测R2的电流，电流表A3测R3的电流，电流表A2测干路的总电流，因并联电路中各支路两端的电压相等，且R2＜R3，所以，由I=可知，A1的示数应大于A3的示数，A2的示数等于A1和A3的示数之和，故C不符合题意；D．该电路为串联电路，三个电流表的示数应该相等，故D不符合题意．故选A．（1）串联电路中，各处电流相等；并联电路中，干路电流等于各支路电流之和；（2）电阻并联时，两端电压相等，电阻大的支路通过的电流小．解此类题时，按以下思路：（1）判断电路是串联，还是并联；（2）判断电流表测量哪个用电器的电流；（3）根据串、并联电路电流特点和题干提供的数据进行判断．6.解：A、两个开关和灯串联，只有两个开关都闭合时，指示灯才会发光，符合要求；B、两个开关都闭合时，灯泡和电源都被短路，不符合要求；C、两个开关并联，闭合任何一个开关，指示灯都会发光，不符合要求；D、当S1闭合时，电源被短路，不符合要求．故选A．根据题意可知只有当两道门都关上时，值班室内的指示灯才会发光说明两开关相互影响，不能独立工作即串联．知道串联电路各用电器相互影响、不能独立工作，并联电路各用电器独立工作、互不影响是解决本题的关键．7.解：A、S1﹑S2都断开时，灯L1、L3串联在电源上，故L1、L3亮．故A选项正确．B、S1﹑S2都闭合时，S1闭合，对灯L1短路不能发光，L2、L3分别有电流通过，是并联，能发光．故B选项正确．C、D、S1闭合时，灯L1短路不能发光，L2由于S2断开没有连入，只有L3连在电源上，能发光．故C选项错误，D选项正确．故选C．通路：电路连接好后，闭合开关，处处相通的电路叫做通路；开路：即断路，开关未闭合，或电线断裂、接头松脱致使路线在某处断开的电路，断路电路中没有电流；短路：导线不经过任何用电器直接跟电源两端连接的电路．本题考查了学生利用电路的三种状态和开关的通断分析电路图的能力．8.解：由题知，照明灯与抽气扇相互不影响，能独立工作，故应使照明灯与抽气扇并联，且各自的支路有一个开关进行控制；又因为抽气扇有“强吸”和“弱吸”两个档位，根据串联分压的知识，所以抽气扇支路还应串联一个电阻．A、图中S3闭合时，灯泡工作；再闭合S1，电动机才能工作，不能实现只让电动机工作，A不合题意；B、图中S1闭合时，电动机工作，开关S2与电阻并联；当S2断开时，电阻与抽气扇串联，电动机两端电压小，消耗功率小，为“弱吸”档位；当S2闭合时，电阻短路，电动机两端电压大，消耗功率大，为“强吸”档位，B符合题意；CD、图中灯泡与电动机可以单独工作，但电动机只有一个档位，不能实现“强吸”和“弱吸”，CD不合题意．故选B．由题意可知，照明灯和抽气扇都能各自独立工作，说明它们的连接方式是并联；并且抽气扇有“强吸”和“弱吸”两个档位，根据P=，通过开关的转换可改变这个支路上抽气扇的电压大小．由串联分压的知识确定电阻与抽气扇的连接．本题考查了串并联电路的特点、电路的三种状态以及开关在电路中的作用及串联分压的知识及电功率的知识，知道并联电路中各用电器互不影响可以独立工作即可正确解题；有一定难度．9.解：由生活经验，南北方向如果绿灯亮时，红灯应熄灭，此时东西方向的红灯亮，绿灯熄灭．所以绿灯L2与红灯L4并联，红灯L1与L3并联，然后由单刀双掷开关同时控制两条支路．由此可知，ABC错误，D正确．故选D．根据串并联电路的特点进行分析，即两条道路的交叉口一个方向的红灯与另一个方向的绿灯并联并由同一个开关控制，然后两路并联连接．本题考查了根据要求连接实物图，关键是会根据开关的作用和串并联电路的特点判断出电路的连接方式．10.解：A、在a电路中，两灯串联，相互影响，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭，故A正确；B、在a电路中再串联一个小灯泡，电路中总电阻增大，电路中电流变小，接通电路后，灯L1和灯L2发光会变暗，故B错误；B、在b电路中，两灯并联，互不影响，当灯L1和灯L2都发光时，取下灯L1，灯L2亮度不变，故C正确；D、在b电路中，当灯L1被短路时，灯L2也被短路，电源将会被烧坏，灯L1和灯L2均不会发光，故D正确．故选B．（1）串联电路中，电流只有一条路径，各用电器相互影响，如其中一个损坏，另一个也不能工作；（2）并联电路中，电流路径有多条，各支路用电器互不影响，如其中一条支路损坏，其余支路不受影响．（1）分析电路中的用电器是否互相影响时，关键分析它们的连接方式，串联互相影响，并联互不影响；（2）灯泡的亮度指的是实际功率的大小，它与灯泡两端的电压和通过灯泡的电流有关．11.解：A．两灯泡并联且各有一个开关控制，表决时，按下哪个按钮，对应的灯就亮，不按时，两灯均不亮，故A符合题意；BC．任意一个开关闭合时，两灯泡均发光，故B不符合题意；D．甲开关闭合时，无论乙开关是否闭合，绿灯均发光，故D不符合题意．故选A．表决时，按下哪个按钮，对应的灯就亮，不按时，两灯均不亮，说明红灯和绿灯可以独立工作、互不影响即为并联，且各有一个开关控制，据此进行解答．本题考查电路图的设计和并联电路的特点，电路图的设计是初中物理的难点也是重点，关键能根据题意找出符合题意的电路图．12.解：A、图中两灯泡串联，两灯同时发光，同时熄灭，可以通过观察L2是否发光可以判断L1是否工作，开关先接火线，符合要求；B、图中两灯泡串联，两灯同时发光，同时熄灭，但开关先接零线，连接错误，不符合要求；C、图中两灯并联，若L2灯泡烧坏，L1仍能正常工作，而且开关先接零线，故连接错误，不符合要求；D、图中两灯并联，若L2灯泡烧坏，L1仍能正常工作，无法通过观察L2是否发光判断L1是否工作，不符合要求．故选A．串联电路电流只有一条路径，用电器不能独立工作；并联电路：电流有两条或两条以上路径，各用电器可以独立工作．照明电路中开关应先接火线．由此分析判断．本题考查了对串联和并联电路的认识和理解以及照明电路的连接，比较简单，是一道基础题．13.解：由电路图可知：（1）要使L1与L2并联，需让电流从电源流出分别流入两灯中再汇合共同流入电源负极，则需闭合开关S1、S3；（2）若同时闭合开关S1、S2，断开开关S3，L1被短路，电路为L2的基本电路，因此灯L2亮．故答案为：S1、S3；L2．各电路元件首尾顺次连接的连接方式是串联；各电路元件首首相连、尾尾相连的连接方式是并联；用导线直接把电源两极连接起来，会造成电源短路，这是绝对不允许的．本题考查了判断电路元件的连接方式，知道串并联电路的连接方式、分析清楚电路结构即可正确解题．14.解：（1）当开关S1闭合，S2断开时，电流从正极出发经灯泡L3、开关S1回负极，故电灯L3会亮；（2）S1断开、S2闭合时，电流从正极出发经开关S2、灯泡L1回负极，故电灯L1会亮；（3）S1、S2都断开时，电流依次经灯泡L1、L2、L3回负极，故三灯泡串联．（4）S1、S2都闭合时，电流从正极出发分三支，一支经灯泡L3，开关S1；一支经开关S2、灯泡L1，另一支经开关S2、灯泡L2、开关S1，然后共同回负极，则三灯泡并联．故答案为：（1）L3；（2）L1；（3）L1、L2、L3；串联；（4）L1、L2、L3；并联．串联电路中电流只有一条路径，一个用电器断开所有用电器都不能工作，用电器相互影响；并联电路中电流有多条路径，如果断开一条支路，其余支路仍能工作，不受影响．此题是结合电路图考查电路中用电器的连接情况，结合开关的组合分析电路中电流的流向，从而判断电路状态．15.解：其中一个二极管坏了，其余几个还能正常亮，说明各用电器工作时相互影响，则它们是串联的；由于二极管具有单向导电性，将手电筒中干电池的正负极装反了，则发光二极管不发光．故答案为：串；不发光．（1）串联电路中各用电器工作时相互影响．（2）二极管具有单向导电性，在接入电路时要注意方向．本题考查了串并联电路的特点和二极管的单向导电性的理解和应用．16.解：当闭合S1、S2时，电流可分别经过两个灯泡，则两灯泡并联；若开关S1、S2和S3都闭合，电流从正极出发，经S1、S3、S2直接回到负极，造成短路．故答案为：S1、S2；短路．根据电流法分析，要使两灯泡并联，则电流可分成两条支路，分别经过两个灯泡，然后回到电源负极；如果将所有开关都闭合，则电流可不经过用电器，由正极出发，直接回到电源的负极，造成短路．本题考查了对动态电路的分析，通过开关的开合状态改变电路的连接方式，要掌握串联电路和并联电路的特点，同时考查了短路的概念．17.解：触发S1或S2的防盗开关，电动机M就会自动启动将盗贼锁定，即闭合其中任一开关都能使电动机运转，所以两开关应并联再与电动机、电源组成电路，符合要求的是丙．故答案为丙．根据题意，确定两个开关的连接方式．本题联系实际，考查根据要求设计电路图的能力．难度中等．18.解：根据当闭合开关后警灯亮的同时警铃有时响，有时不响，可知，警灯和警铃可以独立工作，互不影响，因此警灯和警铃之间是并联的．故答案为：并．基本的电路连接形式有两种：一种是串联，串联电路中各用电器相互关联，同时工作或同时停止工作；另一种是并联，并联电路中各用电器互不影响，各自独立工作．本题考查了串并联电路的判断，根据路灯能不能独立工作来判断它们的连接方式是解题的关键．19.解：（1）由图示电路图，两灯泡并联连接，它们是并联的；探究功与电流的关系应控制电压相同而电流不同，两并联灯泡的电阻应该不同；（2）在电压相同时，电流越大，由P=UI可知灯泡实际功率越大，灯泡越亮，如果电流表示数较大的支路灯泡较亮，则可以验证实验结论．故答案为：并；不同；电流表示数较大的灯泡较亮．（1）并列连接的连接方式是并联，根据并联电路特点分析答题．（2）根据实验控制的变量与实验现象分析答题．本题考查了探究功与电流关系实验，知道串并联的连接方式，分析清楚实验电路、应用控制变量法即可正确解题．20.解：扬声器上的开关可以控制扬声器，所以开关盒扬声器是串联的；而各考场的有线扬声器是不能相互影响的，必须能够独立工作，所以它们之间是并联的；故答案为：串；并；能．知道串联电路的特点是各用电器之间相互影响，有一处有问题则整个电路都处于断路状态；而并联电路中的各用电器之间互不影响．知道并联电路各用电器是可以独立工作的，互不影响是解决该题的关键．。

电阻串联并联混联题目有答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】一、填空题1.把5个10 Ω的电阻串联起来，其等效电阻为_____。

50Ω；2.一个2Ω电阻和一个3Ω电阻串联，已知通过2Ω电阻两端电压是4V，则3Ω电阻两端电压是______，通过3Ω电阻的电流是______。

6V；2A3.有两个电阻R1和R2，已知R2=4R1，若它们串联在电路中，则电阻两端的电压之比U1 :U2=____，流过电阻的电流之比I1:I2=______，它们消耗的功率之比P 1:P2=______。

1:4；1:1；1:44.在电工测量中，广泛应用______方法扩大电流表的量程。

串联电阻;二、选择题1.在图3-6所示电路中，开关S闭合与断开时，电阻R上流过的电流之比为4 :1，则R 的阻值为( )。

A.40 ΩB.20 ΩC.60 ΩD.80 ΩA2.标明“100Ω/40 W" 和“100Ω/25 W"的两个电阻串联时允许加的最大电压是（）。

A.40 VB.70 VC.140 VD.100 VD3.把一个“1.5 V/2 A”的小灯泡接到3V的电源上，要使小灯泡正常发光，应串联分压电阻，则分压电阻的大小为( )。

C.3 ΩD.4.5 ΩB三、简答与计算1.电阻的串联主要应用在哪些方面?2.已知R1=4 Ω，R2=6Ω，现把R1、R2两个电阻串联后接入6 V 的电源中。

试求:(1) 电路的总电阻R;(2) 电路中的电流I;(3) R1、R2两端的电压U1与U2;(4) R2消耗的功率P2。

3.4 电阻并联电路一、填空题1.把5个10 Ω的电阻并联起来，其等效电阻为_____。

2Ω；2.一个2Ω电阻和一个3Ω电阻并联，已知通过2Ω电阻的电流是1A，则通过3Ω电阻的电流是______，加在3Ω电阻两端的电压是______。

2/3A；2V3.有两个电阻R1和R2，已知R2=4R1，若它们并联在电路中，则电阻两端的电压之比U1 :U2=____，流过电阻的电流之比I1:I2=______，它们消耗的功率之比P 1:P2=______。

电阻的串联和并联练习题第一部分：串联1.有两个灯泡串联在电路中，电路中的电流是，电源电压是9V，灯泡L1的电阻是20Ω，求：（1）电路中的总电阻（2）灯泡L2的电阻（3）灯泡L1和L2两端的电压2.有两个灯泡串联在电路中，电路中的电流是，电源电压是12V，灯泡L1两端的电压是6V，求：（1）电路中的总电阻（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大-3.有两个灯泡串联在电路中，电路中的电流是，灯泡L1两端的电压是3V，灯泡L2两端的电压是9V，求：（1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压4.有两个灯泡串联在电路中，电路中的电流是，灯泡L1两端的电压是4V，电路的总电阻为60Ω，求：（1）电源电压（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大《5.有两个灯泡串联在电路中，电路中的电流是，灯泡L1两端的电压是9V，灯泡L2为的电阻6Ω，求：(1)灯泡L1的电阻（2）灯泡L2两端的电压（3）电源电压6.有两个灯泡串联在电路中，电路中的电流是，电路中的总电阻为20Ω，灯泡L2为的电阻15Ω，求：（1）L1的电阻（2）灯泡L1和灯泡L2两端的电压（3）电源电压￥7.有两个灯泡串联在电路中，电路中的电流是，灯泡L1的电阻为45Ω，灯泡L2为的电阻15Ω，求：（1）灯泡L1和灯泡L2两端的电压（2）电源电压（3）电路中的总电阻8.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30Ω，求：（1）灯泡L2两端的电压（2）电路中的电流（3）两个灯泡的电阻9.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，灯泡L1的电阻为30Ω，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L2的电阻（4）该电路的总电阻—10.有两个灯泡串联在电路中，电源电压是24V，灯泡L1两端的电压为15V，灯泡L2的电阻为20Ω，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L1的电阻（4）该电路的总电阻11.有两个灯泡串联在电路中，电源电压是6V，电路的总电阻为30Ω，灯泡L2的电阻为20Ω，求：（1）(（2）灯泡L1的电阻（2）电路中的电流（3）灯泡L1和L2两端的电压12.有两个灯泡串联在电路中，电源电压是12V，灯泡L1的电阻为5Ω，灯泡L2的电阻为25Ω，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L1和L2两端的电压#13.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为10Ω，灯泡L1的电阻为5Ω，求：（1）灯泡L2的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压14.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为12Ω，灯泡L2的电阻为8Ω，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压,15.有两个灯泡串联在电路中，灯泡L1两端的电压3V，灯泡L1的电阻为30Ω，灯泡L2的电阻为20Ω，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压第二部分：并联1.,2.两个灯泡并联在电路中，电源电压为12V，总电阻为Ω，灯泡L1的电阻为10Ω，求：1)灯泡L2的电阻(2)灯泡L1和L2中通过的电流(3)干路电流3.两个灯泡并联在电路中，电源电压为12V，总电阻为15Ω，灯泡L1中通过的电流为，求：(1)干路电流(2)灯泡L2中通过的电流(3)灯泡L1和L2的电阻~4.两个灯泡并联在电路中，电源电压为3V，L1的电阻为20Ω，L2的电阻为10Ω，求：1)L1和L2并联后的等效电阻(2)灯泡L1和L2中通过的电流(3)干路电流5.两个灯泡并联在电路中，电源电压为6V，L1的电阻为20Ω，干路电流为，求：1)L1和L2并联后的等效电阻(2)灯泡L1中通过的电流(3)灯泡L2中通过的电流(4)L2的电阻！6.两个灯泡并联在电路中，电源电压为6V，L1的电阻为30Ω，L2中通过的电流为，求：1)L2的电阻(2)灯泡L1中通过的电流(3)两灯并联后的等效电阻(4)干路总电流7.两个灯泡并联在电路中，电源电压为24V，干路总电流为，L2中通过的电流为，求：(1)两灯并联后的等效电阻(2)L2的电阻(3)灯泡L1中通过的电流(4)L1的电阻'8.两个灯泡并联在电路中，电源电压为24V，灯泡L1中通过的电流为，L2中通过的电流为，求：(1)两灯9.两个灯泡并联在电路中，两灯并联后的总电阻为8Ω，灯泡L1的电阻为40Ω，干路总电流为，求：(1)电源电压(2)灯泡L1中通过的电流(3)灯泡L2中通过的电流(4)灯泡L2的电阻>10.两个灯泡并联在电路中，两灯并联后的总电阻为Ω，灯泡L1的电阻为8Ω，灯泡L1中通过的电流为，求：(1)电源电压(2)干路中通过的电流(3)灯泡L2中通过的电流(4)L2的电阻11.两个灯泡并联在电路中，两灯并联后的总电阻为Ω，灯泡L1的电阻为6Ω，灯泡L2中通过的电流为，求：(1)L2的电阻(2)电源电压(3)灯泡L1中通过的电流(4)干路总电流)12.两个灯泡并联在电路中，灯泡L1的电阻为20Ω，L2的电阻灯泡为30Ω，干路总电流为，求：(1)两灯并联后的总电阻(2)电源电压(3)灯泡L1和L2中通过的电流13.两个灯泡并联在电路中，灯泡L1的电阻为15Ω，L2的电阻灯泡为30Ω，灯泡L1中通过的电流为，求：(1)两灯并联后的总电阻(2)电源电压(3)灯泡L2中通过的电流(4)干路总电流）14.两个灯泡并联在电路中，灯泡L1的电阻为10Ω，灯泡L2中通过的电流为，干路总电流为，求：(1)灯泡L1中通过的电流(2)电源电压(3)L2的电阻(4)两灯并联后的总电阻15.两个灯泡并联在电路中，灯泡L2的电阻为20Ω，通过它的电流为，干路总电流为，求：(1)电源电压(2)灯泡L1中通过的电流(3)L1的电阻(4)两灯并联后的总电阻16.两个灯泡并联在电路中，灯泡L2的电阻为40Ω，通过它的电流为，灯泡L1中通过的电流为，求：(1)电源电压(2)干路总电流(3)L1的电阻(4)两灯并联后的总电阻。

欧姆定律在串并联电路中的应用练习题（含答案）一、串联电路1、如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V，求：（1）电阻R1两端的电压；（2）R2的阻值2、如图所示，电源电压恒为12V，电阻R2为20Ω，当开关S闭合后，电压表的示数为8V，求：（1）电阻R2两端的电压；（2）R1的阻值3、如图所示，电源电压恒为12V，电阻R1为10Ω，电阻R2为20Ω，当开关S 闭合后，求：（1）电路中的电流；（2）电压表的示数二、并联电路1、如图所示，电源电压为6V，定值电阻R1＝20Ω，定值电阻R2＝1OΩ，闭合开关S，求电流表A1的示数；电流表A2的示数2、如图所示，定值电阻R1＝20Ω。

闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为0.3A，求定值电阻R2的阻值。

3、如图所示，定值电阻R2＝10Ω。

闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为0.3A，求定值电阻R1的阻值。

4、如图所示，电源电压恒定，R1＝20Ω，闭合开关S，断开开关S1，电流表示数是0.3A．当闭合S、S1时，发现电流表示数变化了0.6A，求：（1）电源电压；（2）R2的阻值是多少？三、动态电路计算问题(开关通断引起的动态电路)1、如图所示的电路，电源电压保持不变，闭合开关S1、S2，电压表示数为3V，电流表示数为0.3A，断开S2后，电压表示数为2V。

求：(1)R1阻值 (2)R2阻值(3)电源电压2、如图所示，电源电压恒定，R1＝30Ω，R2＝60Ω．当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A．则电源电压等于V；当开关S1、S2都闭合时，S3断开，电流表的示数A。

3、如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开，S2闭合，电流表示数为0.3A，求：(1)R1阻值(2)R2阻值(3)电源电压4、如图所示电路中，电阻R1的阻值为4Ω，当开关S1和S2都闭合时，电流表示数为3A；当只闭合S2时，电流表示数为2A。

串联电路和并联电路一、选择题1．电阻R1、R2、R3串联在电路中;已知R1=10Ω、R3=5Ω,R1两端的电压为6V,R2两端的电压为12V,则A．电路中的电流为0．6A B．电阻R2的阻值为20ΩC．三只电阻两端的总电压为21V D．电阻R3消耗的电功率为3．6W 2．如图1所示,电源和电压表都是好的,当滑片由a滑到b的过程中,电压表的示数都为U,下列判断正确的是A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路3．在图2中,AB间的电压力30V,改变滑动变阻器触头的位置,可以改变CD间的电压,U CD的变化范围是A．0～10V B．0～20VC．10V～20V D．20V～30V4．如图3电路所示,当ab两端接入 100V电压时,cd两端为 20V；当 cd 两端接入100V电压时,ab两端电压为50V,则R1∶R2∶R3之比是A．4∶2∶1 B．2∶1∶1C．3∶2∶1 D．以上都不对5．在图4的电路中,U=8V不变,电容器电容C=200μF,R1∶R2=3∶5,则电容器的带电量为A．1×103C B． 1×103C C．6×104C D．1．6×103C 6．下列说法中正确的是A．电阻A与阻值无穷大的电阻B并联,电阻不变B．电阻A与导线B不计电阻并联,总电阻为零C．并联电路中任一支路的电阻都大于总电阻D．并联电路某一支路开路,总电阻为无穷大8．三根相同的电热丝分别全部串联和全部并联,它们发出相同的热量,所需通电时间之比为A．9∶1 B．1∶9 C．3∶1 D．1∶39．如图6所示,L1,L2是两个规格不同的灯泡,当它们如图连接时,恰好都能正常发光,设电路两端的电压保持不变,现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是A．L1亮度不变,L2变暗B．L1变暗,L2变亮C．L1变亮,L2变暗 D．L1变暗,L2亮度不变10．如图7所示,R1＝2Ω,R2＝10Ω,R3＝10Ω,A、B两端接在电压恒定的电源上,则A．S断开时,R1与R2的功率之比为1∶5B．S闭合时通过R1与R2的电流之比为2∶1C．S断开与闭合两情况下,电阻R1两端的电压之比为2∶1D．S断开与闭合两情况下,电阻R2的功率之比为7∶1211．在图8所示的电路中;U=12V,若电压表的示数也是12V,这说明可能A．灯泡L开路 B．电阻R1、R2中有开路发生C．电阻R1、R2中有短路发生D．灯泡L和电阻R1都发生了开路12．如图9所示,是将滑动变阻器作分压器用的电路,A、B为分压器的输出端,R是负载电阻,电源电压为U保持恒定,滑动片P位于变阻器的中央,下列判断正确的是A．空载不接R时,输出电压为U/2B．接上负载 R时,输出电压＜ U/2C．负载电阻R的阻值越大,输出电压越低D．接上负载R后,要使输出电压为U/2,滑动片P须向上移动至某一位置;二、填空题13．电阻R1、R2、R3的伏安特性曲线如图10所示,若将它们串联后接入电路,则它们的电压之比U1∶U2∶U3=______;它们的电功率之比P1∶P2∶P3=______;14．在如图11所示的电路中,已知R2=R4,A、C间电压U AC＝15V,B、D间电压U BD＝7V,则 A、E 间U AE=______;15．若将标称值分别为“100W、100Ω”和“2W、200Ω”的电阻串联后作为一个用电器使用,其总额定功率为______W,在电路中两电阻两端的电压之比为______,两电阻的实际功率之比为_____;16．A灯的额定电流是B灯额定电流的3倍,而额定功率相等;串联接在电路上后,A灯的实际功率是B灯实际功率的______倍;17．三只灯泡并联接在200V的电源上,总电流为 2A,第三只灯泡的功率为100W,且R2＝2R1,则第一只、第二只灯泡的功率分别为______W、______W;18．如图12所示的电路中,A、B端接在恒压电源上,S断开时电流表的示数2A,S闭合时电流表的示数为3A,则电阻R1与R2的阻值之比R1∶R2＝______,S 断开与闭合两种情况下R1的功率之比 P1∶P1′______;19．图13中三个电阻的阻值相等,R1的额定功率为10W,R2的额定功率为5W,R3的额定功率为20W,则该电路允许的最大功率为______W20．一根粗细均匀的金属圆环上有A、B、C三点,已知A、C点接入电路时,金属环消耗电功率为108W;现将A、C两点接入电路,若保持总电流不变,则金属环所消耗功率为______W,若保持总电压不变,则金属环所消耗功率为______W;三、计算题21．在图15所示的电路中,电源电压U恒定不变,当S闭合时R1消耗的电功率为9W,当S断开时R1消耗的电功率为4W,求：1电阻R1与R2的比值是多大2S断开时,电阻R2消耗的电功率是多少3S闭合与断开时,流过电阻R1的电流之比是多少22．在图16所示的电路中,电源电压U＝15V,电阻R1、R2、R3的阻值均为10Ω,S为单刀三掷电键,求下列各种情况下电压表的读数：1电键S接B2电键S接A 3电键S接C串联电路和并联电路练习题答案一、选择题1、ABC2、D3、C4、A5、A6、ABC7、AC 8、A 9、B 10、AB 11、B 12、ABD二、填空题13、1∶2∶4,1∶2∶4 14、22V15、3,1∶2,1∶2 16、1/917、200,100 18、1∶2,1∶119、30 20、96,三、计算题21、2∶1,2W,3∶222、120310V。

初三物理串联并联基础练习题1. 题目描述：一个电路由3个电阻串联而成，电阻值分别为R1 = 10欧姆，R2 = 20欧姆，R3 = 30欧姆。

求整个电路的总电阻。

解析：串联电路中各个电阻之间是按照顺序连接，电流只能顺序通过每个电阻。

根据串联电路的特点，总电阻等于各个电阻之和。

解题步骤：1.1 先计算各个电阻之和：R总 = R1 + R2 + R3= 10欧姆 + 20欧姆 + 30欧姆= 60欧姆1.2 所以，整个电路的总电阻为60欧姆。

2. 题目描述：一个电路由2个电阻并联而成，电阻值分别为R1 = 15欧姆，R2 = 25欧姆。

求整个电路的总电阻。

解析：并联电路中各个电阻之间是同时连接在电路中，电流根据不同的电阻分流通过每个电阻。

根据并联电路的特点，总电阻等于各个电阻的倒数之和的倒数。

解题步骤：2.1 计算各个电阻的倒数之和：1/R总 = 1/R1 + 1/R2= 1/15欧姆 + 1/25欧姆= (25 + 15) / (15 × 25) 欧姆= 40 / 375 欧姆2.2 对倒数取倒数得到总电阻：R总 = 1 / (1/R总)= 1 / (40 / 375 欧姆)= 375 / 40 欧姆= 9.375 欧姆2.3 所以，整个电路的总电阻为9.375欧姆。

3. 题目描述：一个电路由2个电阻串联而成，电阻值分别为R1 = 10欧姆，R2 = 20欧姆，并且这个串联电路与一个电阻R3并联，电阻值为30欧姆。

求整个电路的总电阻。

解析：根据串联电路和并联电路的特点，可以先计算两个串联电阻的总电阻，然后与并联电阻计算总电阻。

解题步骤：3.1 计算两个串联电阻的总电阻：R串 = R1 + R2= 10欧姆 + 20欧姆= 30欧姆3.2 将总电阻和并联电阻的倒数之和计算总电阻：1/R总 = 1/R串 + 1/R3= 1/30欧姆 + 1/30欧姆= 2/30欧姆= 1/15欧姆3.3 对倒数取倒数得到总电阻：R总 = 1 / (1/R总)= 1 / (1/15欧姆)= 15欧姆3.4 所以，整个电路的总电阻为15欧姆。

初三物理串联和并联试题及答案一、选择题1. 在一个电路中，如果两个电阻器R1和R2串联，那么整个电路的总电阻Rt是多少？A. R1 + R2B. R1 - R2C. R1 / R2D. R1 * R22. 当两个电阻器R1和R2并联时，整个电路的总电阻Rt是多少？A. R1 + R2B. (R1 * R2) / (R1 + R2)C. R1 - R2D. R1 / R23. 串联电路中，电流I在各个部分是：A. 不同的B. 相同的C. 随着电阻增大而增大D. 随着电阻减小而减小4. 并联电路中，电压U在各个部分是：A. 不同的B. 相同的C. 随着电阻增大而减小D. 随着电阻减小而增大二、填空题5. 在串联电路中，电压的分配遵循_________定律。

6. 在并联电路中，电流的分配遵循_________定律。

三、简答题7. 解释为什么串联电路中的总电阻总是大于任何一个单独的电阻。

8. 描述并联电路中，电阻值减小对总电阻的影响。

四、计算题9. 假设有两个电阻器，R1 = 100Ω，R2 = 200Ω。

如果它们串联，计算总电阻Rt。

10. 假设有两个电阻器，R1 = 100Ω，R2 = 200Ω。

如果它们并联，计算总电阻Rt。

答案一、选择题1. A. R1 + R22. B. (R1 * R2) / (R1 + R2)3. B. 相同的4. B. 相同的二、填空题5. 欧姆定律6. 基尔霍夫电流定律三、简答题7. 串联电路中的总电阻等于各个电阻值的和，因为电流在每个电阻上都要受到阻碍，所以总阻力自然会增加。

8. 并联电路中，电阻值减小会导致总电阻减小，因为电流有更多路径可以选择，从而减少了每个路径上的电流。

四、计算题9. Rt = R1 + R2 = 100Ω + 200Ω = 300Ω10. Rt = (R1 * R2) / (R1 + R2) = (100Ω * 200Ω) / (100Ω + 200Ω) = 20000Ω / 300Ω ≈ 66.67Ω结束语通过这份试题的练习，希望能够加深你对串联和并联电路的理解，掌握其基本规律和计算方法。

电路中的串联与并联测试题电路是电子学的基础概念之一，而串联与并联则是电路中最基本的连接方式。

了解串联与并联对于理解电路的工作原理和性能具有重要的意义。

本文将通过一些测试题来帮助读者更好地理解串联与并联的概念和运算规则。

测试题一：简单串联电路如下图所示，有三个电阻分别为R1、R2和R3，它们依次串联连接在电路中。

已知R1=10Ω，R2=20Ω，R3=30Ω，请求出整个串联电路的总电阻。

```_______ _______ _______| | | | | || R1 |------| R2 |------| R3 ||_______| |_______| |_______|```解答：根据串联电路的性质，电流在串联电路中始终保持不变。

可以利用欧姆定律和串联电阻的性质求解。

首先，根据欧姆定律，电阻R1上的电压VR1可以表示为VR1 = I * R1，其中I为电流。

同样地，电阻R2上的电压VR2为VR2 = I * R2，电阻R3上的电压VR3为VR3 = I * R3。

其次，根据串联电路的性质，总电压等于各个电阻上的电压之和。

即总电压VT等于VR1 + VR2 + VR3。

由此可得，VT = I * R1 + I * R2 + I * R3 = I * (R1 + R2 + R3)。

根据欧姆定律，电阻和电流的关系为R = V/I，所以总电阻RT可以表示为RT = VT / I = (R1 + R2 + R3)。

代入已知数值，得到RT = 60Ω。

因此，整个串联电路的总电阻为60Ω。

测试题二：简单并联电路如下图所示，有三个电阻分别为R1、R2和R3，它们并联连接在电路中。

已知R1=10Ω，R2=20Ω，R3=30Ω，请求出整个并联电路的总电阻。

```_______| || R1 ||_______||_______| || R2 ||_______||_______| || R3 ||_______|```解答：根据并联电路的性质，各个电阻上的电压相等。

课时提升作业(十八)电阻的串联和并联(30分钟40分)一、选择题(本大题共4小题；每题4分；共16分)1.一个阻值为1Ω的电阻与一个阻值为1000Ω的电阻并联；其总电阻为( )A.大于1000ΩB.大于1Ω且小于1000ΩC.小于1ΩD.无法确定【解析】选C。

本题考查电阻的并联。

因为并联电路的总电阻小于其中的任意一个电阻的阻值。

故选C。

2.(·巴中中考)把n个阻值相等的定值电阻串联时；总阻值为R1；如果把它们并联时；总阻值为R2。

则R1∶R2等于( )A.n2B.nC.D.【解析】选A。

本题考查电阻串、并联的综合运用。

设每一个电阻的阻值为R；n个阻值相同的电阻串联；总电阻R1=nR；n个阻值相同的电阻并联；总电阻R2=；所以R1∶R2=nR∶=n2∶1。

故选A。

3.如图所示；R1=5Ω；R2=10Ω；则电压表、示数之比是( )A.1∶2B.2∶1C.1∶3D.3∶1【解析】选C。

本题考查了串联电路的分压规律。

由电路图可看出：电压表测量电阻R1两端的电压U1；电压表测量R1与R2串联后的总电压U；根据串联电路电压与电阻的关系可得：===；又因为串联电路的电压规律为U=U1+U2；则电压U1与U的比为=。

故选C。

4.驾驶员醉酒后驾车要负刑事责任。

酒精测试仪可检测驾驶员是否酒后驾车；它的原理图如图所示。

图中R1为定值电阻；酒精气体传感器R2的电阻随酒精气体浓的增大而减小。

驾驶员呼出的酒精气体浓越大；测试仪的( )A.电流表示数不变B.电流表示数越大C.酒精气体传感器R2两端的电压越大D.定值电阻R1两端的电压不变【解析】选B。

本题综合考查欧姆定律的应用。

因为酒精气体传感器R2的电阻随酒精气体浓的增大而减小；所以驾驶员呼出的酒精气体浓越大；酒精气体传感器R2的电阻就越小；电路中的总电阻减小；电源电压不变；所以电路中的电流越大；定值电阻R1两端的电压越大；则酒精气体传感器R2两端的电压越小；故选B。

）
50 Ω ” 的 字 样 ， 当 它 与 一 个 阻 值 为 30 Ω 的 电 阻 串 联 接 入 电 路 时 ， 整 ） C ． 0-50 Ω ） D ． 0-30 Ω
B ． 0-80 Ω
4 、 阻 值 分 别 为 1 欧 和 10 欧 的 电 阻 并 联 后 ， 总 电 阻 R 的 阻 值 （ A． 一 定 小 于 1 欧 C ． 一 定 等 于 11 欧
）
A． 只 有 甲
B． 只 有 乙
C． 甲 和 丙
D． 甲 和 丁
15 、如 图 所 示 是 某 电 热 器 内 部 的 电 路 结 构 图 ， R 1 、 R 2 ，为 加 热 电 阻 丝 ．下 列 是 电 阻 丝 的 四 种 连 接 方 式 ， 可 使 电 热 器 提 供 不 同 的 发 热 功 率 ， 其 中 两 个 电 阻 R1 和 R2 是 并 联 方 式 的 是 （ ）
9、 下 列 几 组 电 阻 并 联 后 ， 等 效 阻 值 最 小 的 一 组 是 （
A ． 30 Ω 和 15 Ω
B ． 20 Ω 和 25 Ω
C ． 10 Ω 和 35 Ω
D ． 5 Ω 和 40 Ω ）
10 、 把 电 阻 R 1 =3 Ω 、 R 2 =6 Ω A． 9Ω
接入同一电路， 关于它们的总电阻值， 下列四个选项中， 不可能的是 （ B． 2Ω C． 9Ω 或 2Ω ） D． 3Ω
电阻的串联与并联
一 、 串 联 电 阻 的 特 点 ： 1 、电 阻 串 联 相 当 于 增 加 了 导 体 的 长 度 ，所 以 总 电 阻 大 于 任 何 一 个 分 电 阻 。 2 、 串 联 电 阻 的 总 电 阻 等 于 各 串 联 电 阻 之 和 ， 即 ： R 总 =R 1 +R 2

串并联电路的练习题串并联电路的练习题电路是电子学的基础，我们在日常生活中无处不见电路的应用。

而串并联电路是电子学中最基本的电路类型之一。

通过练习串并联电路的题目，我们可以更好地理解电路的原理和运行方式。

下面，我将为大家提供一些串并联电路的练习题，希望能够帮助大家更好地掌握这一知识点。

题目一：串联电路的计算假设有三个电阻分别为R1=10Ω、R2=20Ω和R3=30Ω，它们依次串联在一起。

求整个电路的总电阻。

解析：串联电路中，电流只有一条路径可以流动，因此电阻之和即为总电阻。

根据公式：总电阻Rt = R1 + R2 + R3，代入数值计算即可得到总电阻。

题目二：并联电路的计算假设有三个电阻分别为R1=10Ω、R2=20Ω和R3=30Ω，它们依次并联在一起。

求整个电路的总电阻。

解析：并联电路中，电流可以分流通过不同的电阻，因此电阻之和的倒数即为总电阻的倒数。

根据公式：1/Rt = 1/R1 + 1/R2 + 1/R3，代入数值计算即可得到总电阻。

题目三：串并联电路的计算假设有一个电路，其中有两个电阻R1=10Ω和R2=20Ω串联在一起，然后与一个电阻R3=30Ω并联。

求整个电路的总电阻。

解析：首先计算串联电路的总电阻，根据题目可知Rt1 = R1 + R2 = 10Ω + 20Ω = 30Ω。

然后计算并联电路的总电阻，根据题目可知1/Rt2 = 1/Rt1 + 1/R3 =1/30Ω + 1/30Ω = 2/30Ω，即Rt2 = 15Ω。

因此整个电路的总电阻为Rt2，即总电阻为15Ω。

题目四：串并联电路的计算（含电流和电压）假设有一个电路，其中有两个电阻R1=10Ω和R2=20Ω串联在一起，然后与一个电阻R3=30Ω并联。

电路中的电源电压为V=12V，请计算电路中的电流和各个电阻上的电压。

解析：首先计算整个电路的总电阻，根据题目可知总电阻为15Ω。

然后根据欧姆定律，电流I = V/Rt = 12V / 15Ω = 0.8A。
