汽车侧滑的检测与调汽车侧滑一般是指前轮侧滑和制动侧滑。
一、前轮侧滑是指前轮前束和外倾角不匹配（外倾角产生的侧向力和前束产生的侧向力不平衡），使汽车在直线行驶时产生向左或向右的偏移现象。
它反映的是汽车直线行驶的稳定性。
1.前轮侧滑量过大的危害前轮侧滑量若在允许的范围（GB7258-xx《机动车运行安全技术条件》规定不大于5m/km），对车辆使用没有大的影响，但侧滑量过大时，危害很大。
（1）影响行驶稳定性。
侧滑量过大时，会出现转向沉重，自动回正作用减弱，方向明显跑偏，车头摇摆（车速50km/h以上时）等现象。
（2）增加燃油消耗。
侧滑量过大时行驶阻力随之增大。
因此，汽车油耗增加，一般耗油量增加4%左右。
（3）轮胎过度磨损。
根据对侧滑量与轮胎磨损关系的定量分析，磨损量和磨损速度与侧滑量成正比。
在通过对一万辆车次的检测情况进行分析，有70%的车辆侧滑量不合格。
其中80%的车辆前轮严重磨损，胎面成平板状，胎肩呈锯齿形。
2.前轮侧滑的检测汽车前轮侧滑的检测是通过侧滑检测仪进行的，按照GB7258-xx 《机动车运行安全技术条件》中的有关规定进行判断，要求车辆前轮侧滑不大于5m/km。
（1）检测前的准备。
接通侧滑检测仪的电源预热半小时，并对仪器进行自检；被检汽车轮胎气压应符合标准；要清除轮胎上粘有的油污、水渍或花纹沟槽内的小石子。
（2）检测方法。
使被检车辆沿行车指示线以3～5km/h的车速匀速通过侧滑检测仪的滑板。
（3）检测注意事项。
检测时车速一定要控制在规定的范围内，并使前轮平稳通过侧滑检测仪；当车轮通过侧滑检测仪时不得操纵方向和使用制动；不能让超过侧滑检测仪允许载荷的汽车上滑板。
（4）检测分析。
当前轮通过侧滑检测仪时滑板向外移动（侧滑为正），表明车轮前束太大或负外倾太大；若滑板向内移动（侧滑为负），表明车轮外倾太大或负前束太大；若滑板不移动，表明车轮没有侧滑量，则前束与外倾配合恰到好处。
3.影响前轮侧滑的主要因素（1）轮胎。
汽车侧滑的检测汽车前轮定位参数是影响汽车操纵性和稳定性的重要因素。
汽车如果没有正确的前轮定位，将引起转向沉重、操纵困难、增加驾驶员的劳动强度，同时，转向车轮在向前滚动时将会产生横向滑移现象，即车轮侧滑。
因此，汽车转向轮定位值是汽车安全检测中的重点检测项目之一。
国家标准GB7258-1997《机动车运行安全技术条件》和GB18565-2001《营运车辆综合性能要求和检验方法》，对汽车有关转向轮定位参数的检测作了如下一些规定：①机动车转向轮转向后应能自动回正，以使机动车具有稳定的直线行驶能力。
②机动车前轮定位值应符合该车有关技术条件。
③机动车转向轮的横向侧滑量，用侧滑仪检测时，其值不得超过5m/km。
汽车前轮定位参数的检测，有静态检测法和动态检测法两种。
静态检测法是在汽车静止的状态下，用车轮定位仪对前轮定位值进行检测，已在第三章中讲述过。
动态检测法是使汽车以一定的行驶速度通过侧滑试验台，从而测量转向轮的横向侧滑量。
侧滑量是指汽车直线行驶位移量为1km时，转向轮的横向位移量。
侧滑量的单位是：m/km。
汽车侧滑试验台是用以检测汽车前轮侧滑量的一种专门设备。
而汽车前轮的侧滑量主要受转向轮外倾角及转向轮前束值的影响。
所以，侧滑试验台就是为检测汽车转向轮外倾角与前束值这两个参数配合是否恰当而设计的一种专门的室内检测设备。
一、汽车侧滑试验台的结构与工作原理(一)转向轮定位值引起的侧滑经分析汽车转向轮的前束值与外倾角对其侧滑的影响比较大。
(1)转向轮前束引起的侧滑转向轮有了前束后，在滚动过程中力图向内收拢，只是由于转向桥不可能缩短，因此，在实际滚动过程中才不至于真正向内滚拢。
但由此而形成的这种内向力势必成为加剧轮胎磨损的隐患。
又假设让两个只有前束而没有外倾的转向轮向前驶过，如图4-7所示的滑动板，也可以看到左右转向轮下的滑动板在转向轮内向力的反作用力的推动下，出现图4-7中虚线所示分别向外侧滑移的现象。
其单边转向轮的外侧滑量St为：图4-7由车轮前束引起滑动板的侧滑(2)转向轮外倾角引起的侧滑转向轮外倾角的存在，在滚动过程中车轮将力图向外张开，只是由于转向桥不可能伸长，因此，在实际滚动过程中才不至于真正向外滚开。
汽车侧滑检测设备的结构及工作原理为保证汽车转向车轮无横向滑移的直线滚动，要求车轮外倾角和车轮前束有适当配合，当车轮前束值与车轮外倾角匹配不当时，车轮就可能在直线行驶过程中不作纯滚动，产生侧向滑移现象。
当这种滑移现象过于严重时，将破坏车轮的附着条件，丧失定向行驶能力，引发交通事故并导致轮胎的异常磨损。
侧向滑移量的大小与方向可用汽车车轮侧滑检验台来检测。
侧滑是指由于前束与车轮外倾角配合不当，在汽车行驶过程中，车轮与地面之间产生一种相互作用力，这种作用力垂直于汽车行驶方向，使轮胎处于边滚边滑的状态，它使汽车的操纵稳定性变差，增加油耗和加速轮胎的磨损。
如果让汽车驶过可以在横向自由滑动的滑板，由于存在上述作用力，将使滑板产生侧向滑动。
检验汽车的侧滑量，可以判断汽车前轮前束和外倾这两个参数配合是否恰当，而并不测量这两个参数的具体数值。
目前国内在用的大多数侧滑试验台均是滑板式，检测时使汽车前轮在滑板上通过，在左右方向位移量的方法来检验侧滑量。
滑板式侧滑台按其结构形式可分为单滑板式和双滑板式两种，双滑板式侧滑试验台都是双板联动的。
还有一种国外进口的检测前轮外倾角和前束配合情况的试验台是滚筒式的。
检测时，前轮放在滚筒上，由模拟路面的滚筒来驱动。
同时有三个小滚子紧贴轮胎，小滚子可以在互相垂直的两个方向上自由摆动，由小滚子的支座来测量侧向力。
这种试验台可以边检测边调整，但结构复杂、造价高。
国内也研制成一种QCT-1型从动滚筒检测式前轮侧滑调整台，检测时，也是将两前轮放在四个滚筒上，由电机带动的后滚筒驱动车轮转动，模拟汽车行驶状态。
两前滚筒是从动的，而且在横向可以自由滑动，因为支撑两前滚筒的轴承座固定在两块可以左右自由滑动的滑板上，由此可以检测出前轮侧滑量。
这里只重点介绍一下侧滑试验台。
双板联动式侧滑试验台的结构如图 1所示，由机械部分、侧滑量检测装置、侧滑量定量指示装置和侧滑量定性显示装置等几部分组成。
机械部分包括：左右滑动板、双摇臂杠杆机构、回位装置、导向和限位装置等。

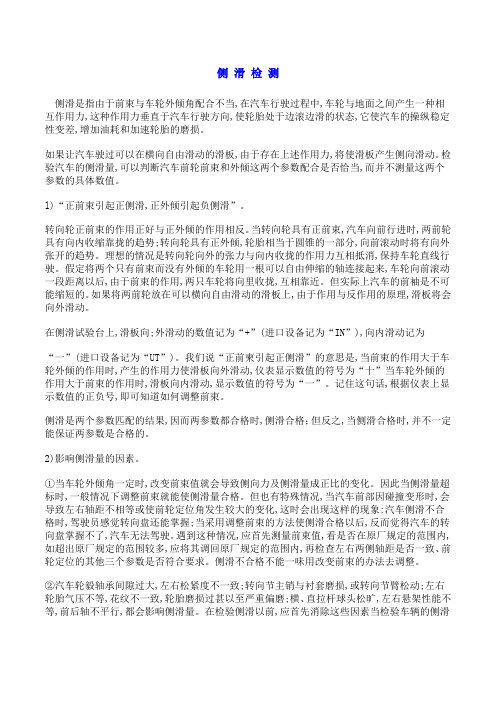

侧滑检测侧滑是指由于前束与车轮外倾角配合不当,在汽车行驶过程中,车轮与地面之间产生一种相互作用力,这种作用力垂直于汽车行驶方向,使轮胎处于边滚边滑的状态,它使汽车的操纵稳定性变差,增加油耗和加速轮胎的磨损。
如果让汽车驶过可以在横向自由滑动的滑板,由于存在上述作用力,将使滑板产生侧向滑动。
检验汽车的侧滑量,可以判断汽车前轮前束和外倾这两个参数配合是否恰当,而并不测量这两个参数的具体数值。
l)“正前束引起正侧滑,正外倾引起负侧滑”。
转向轮正前束的作用正好与正外倾的作用相反。
当转向轮具有正前束,汽车向前行进时,两前轮具有向内收缩靠拢的趋势;转向轮具有正外倾,轮胎相当于圆锥的一部分,向前滚动时将有向外张开的趋势。
理想的情况是转向轮向外的张力与向内收拢的作用力互相抵消,保持车轮直线行驶。
假定将两个只有前束而没有外倾的车轮用一根可以自由伸缩的轴连接起来,车轮向前滚动一段距离以后,由于前束的作用,两只车轮将向里收拢,互相靠近。
但实际上汽车的前袖是不可能缩短的。
如果将两前轮放在可以横向自由滑动的滑板上,由于作用与反作用的原理,滑板将会向外滑动。
在侧滑试验台上,滑板向;外滑动的数值记为“+”(进口设备记为“IN”),向内滑动记为“一”(进口设备记为“UT”)。
我们说“正前柬引起正侧滑”的意思是,当前束的作用大于车轮外倾的作用时,产生的作用力使滑板向外滑动,仪表显示数值的符号为“十”当车轮外倾的作用大于前束的作用时,滑板向内滑动,显示数值的符号为“一”。
记住这句话,根据仪表上显示数值的正负号,即可知道如何调整前束。
侧滑是两个参数匹配的结果,因而两参数都合格时,侧滑合格；但反之,当侧滑合格时,并不一定能保证两参数是合格的。
2)影响侧滑量的因素。
①当车轮外倾角一定时,改变前束值就会导致侧向力及侧滑量成正比的变化。
因此当侧滑量超标时,一般情况下调整前束就能使侧滑量合格。
但也有特殊情况,当汽车前部因碰撞变形时,会导致左右轴距不相等或使前轮定位角发生较大的变化,这时会出现这样的现象:汽车侧滑不合格时,驾驶员感觉转向盘还能掌握;当采用调整前束的方法使侧滑合格以后,反而觉得汽车的转向盘掌握不了,汽车无法驾驶。
汽车侧滑检验台检定中存在问题及解决方法司丽凯 / 郑州市质量技术监督检验测试中心0 引言近年来，我国机动车的保有量在迅速增加，机动车行驶安全不仅对行车人员，而且对路人也是性命攸关。
同时，道路交通安全事故呈急剧上升趋势，相关统计数据显示，与车轮侧滑相关的交通事故占交通事故总数的30%左右。
车轮发生侧滑对车辆本身有很多不良影响，会增加油耗和加速轮胎磨损，同时影响操纵稳定性和车辆行驶的安全性。
因此，我国对机动车实行年检制度，汽车侧滑检验台就是每年机动车安全检测的重要设备之一。
而用于开展机动车安全检测的仪器设备是否准确可靠，必须定期由授权的计量技术机构进行检定或校准。
汽车侧滑检验台检测的工作原理是：被测机动车直线通过实验台时，测得滑板向内或向外横向位移量并换算为机动车路面行驶时的侧滑量。
检验汽车的侧滑量，可以判断车辆前轮前束和外倾参数配合是否恰当，而并不直接测量这两个参数的实际值。
1 汽车侧滑检验台的检定及调整在对汽车侧滑检验台的检定过程中，经常会发现有些示值超差，造成超差的原因有两个方面：一是机械设备本身的原因，主要是滑动板及联动机构等机械构件在制造过程中存在缺陷，以及长期使用后机件磨损间隙增大所致。
二是控制系统方面的原因，主要是测试仪表内电子元器件日久老化造成零点漂移或阻值变化，以及部分元器件损坏所致。
出现超差后的调整方法如下。
1）零点调整。
主要是在仪表上无法调零时，可通过机械方法调零，如改变传感器安装位置、调整回位弹簧预紧力等。
2）超差调整。
当示值偏大或偏小时，可通过标定程序进行修正，如遇到标定后还不符合要求的，就要注意是不是联动机构间隙过大或轴承磨损严重。
在此情况下，适当增加调整垫片或对轴承座圈进行镀铬修复，以及改变调整螺母的紧度消除间隙，必要时可更换磨损严重的轴承等易损件。
3）滑板移动所需作用力超差调整。
作用力超差时，可以通过调整回位弹簧预紧力来解决，必要时甚至可更换回位弹簧。
如果遇到在滑板移动过程中，作用力不均匀，并且突然增加，造成超差时，要检查侧滑板有无弯曲变形、导轨不平、滑板之间润滑不良或有油污，应及时平整校正，彻底清洗和润滑。
汽车侧滑的检测与调整范文汽车侧滑是指汽车在行驶过程中失去方向控制能力，车身向一侧偏移或横向滑动的现象。
侧滑对驾驶者来说是一种非常危险的情况，如果不及时采取措施进行调整，可能会发生严重的交通事故。
因此，对于汽车侧滑的检测与调整是每个驾驶者都应该掌握的基本技能。
一、汽车侧滑的检测方法1. 观察车身姿态：当汽车侧滑时，车身会明显倾斜向侧滑的方向，这时候驾驶者可以通过观察车身姿态来判断是否出现侧滑情况。
2. 注意转向力的变化：侧滑时，车辆的转向力会突然发生变化，稍微用力转向时，车辆可能没有反应或者转向力明显减小。
3. 观察轮胎滑动痕迹：当车辆发生侧滑时，轮胎与地面的摩擦力减小，会出现明显的滑动痕迹，驾驶者可以通过观察轮胎滑动痕迹来判断是否侧滑。
二、汽车侧滑的调整方法1. 缓松油门踏板：当驾驶者发现车辆侧滑时，应立即松开油门踏板，减少车辆的动力输出，使车辆缓慢减速。
2. 扭动方向盘：驾驶者可以通过扭动方向盘来调整车辆的行驶方向，将车辆恢复到正常行驶轨迹上。
3. 不踩刹车：在侧滑的情况下，踩刹车会使车辆更容易失控，驾驶者应尽量不踩刹车，通过调整方向盘和缓松油门来控制车辆。
4. 注意保持稳定：在车辆侧滑时，驾驶者应尽量保持冷静，不要过度反应，保持车辆的稳定性，尽量避免急转方向或者急刹车。
5. 寻找安全区域停车：如果发现车辆侧滑无法调整，驾驶者应尽快找到安全区域停车，尽量避免造成交通事故。
三、汽车侧滑的预防措施1. 注意保持适当车速：车速过快是导致侧滑的主要原因之一，驾驶者应根据道路条件和车辆状态，保持适当的车速，避免超速驾驶。
2. 注意保持胎压正常：轮胎的胎压过高或过低都会导致汽车侧滑的风险增加，驾驶者应定期检查轮胎胎压，保持在正常范围内。
3. 注意保持车辆的平衡：过载或者不合理分配载重会导致汽车侧滑的风险增加，驾驶者应合理安排货物和乘客的搭载位置，保持车辆的平衡。
4. 注意选择合适的轮胎：不同季节和道路条件下，选择合适的轮胎是预防侧滑的重要措施之一，驾驶者应根据实际需求选择适合的轮胎。
汽车侧滑检测设备的结构及工作原理为保证汽车转向车轮无横向滑移的直线滚动，要求车轮外倾角和车轮前束有适当配合，当车轮前束值与车轮外倾角匹配不当时，车轮就可能在直线行驶过程中不作纯滚动，产生侧向滑移现象。
当这种滑移现象过于严重时，将破坏车轮的附着条件，丧失定向行驶能力，引发交通事故并导致轮胎的异常磨损。
侧向滑移量的大小与方向可用汽车车轮侧滑检验台来检测。
侧滑是指由于前束与车轮外倾角配合不当，在汽车行驶过程中，车轮与地面之间产生一种相互作用力，这种作用力垂直于汽车行驶方向，使轮胎处于边滚边滑的状态，它使汽车的操纵稳定性变差，增加油耗和加速轮胎的磨损。
如果让汽车驶过可以在横向自由滑动的滑板，由于存在上述作用力，将使滑板产生侧向滑动。
检验汽车的侧滑量，可以判断汽车前轮前束和外倾这两个参数配合是否恰当，而并不测量这两个参数的具体数值。
目前国内在用的大多数侧滑试验台均是滑板式，检测时使汽车前轮在滑板上通过，在左右方向位移量的方法来检验侧滑量。
滑板式侧滑台按其结构形式可分为单滑板式和双滑板式两种，双滑板式侧滑试验台都是双板联动的。
还有一种国外进口的检测前轮外倾角和前束配合情况的试验台是滚筒式的。
检测时，前轮放在滚筒上，由模拟路面的滚筒来驱动。
同时有三个小滚子紧贴轮胎，小滚子可以在互相垂直的两个方向上自由摆动，由小滚子的支座来测量侧向力。
这种试验台可以边检测边调整，但结构复杂、造价高。
国内也研制成一种QCT-1型从动滚筒检测式前轮侧滑调整台，检测时，也是将两前轮放在四个滚筒上，由电机带动的后滚筒驱动车轮转动，模拟汽车行驶状态。
两前滚筒是从动的，而且在横向可以自由滑动，因为支撑两前滚筒的轴承座固定在两块可以左右自由滑动的滑板上，由此可以检测出前轮侧滑量。
3.1 汽车车轮侧滑检验台的结构与工作原理3.1.1 汽车车轮侧滑检验台的结构侧滑台是使汽车在滑动板上驶过时，用测量滑动板左右移动量的方法来测量车轮滑移量的大小和方向，并判断是否合格的一种检测设备。
侧滑台分单板式侧滑台和双板式侧滑台。
3.1.1.1 双板联动式侧滑台的结构双板联动式侧滑检验台的结构如图3－1所示，由机械部分、测量装置、指示装置等几部分组成。
机械部分包括：左右滑动板、双摇臂杠杆机构、回位装置、导向和限位装置等。
滑动板长度有500mm、800mm和1000mm三种，滑动板越长精度越高。
滑动板通过滚轮、轨道和两板间的杠杆机构进行左右等量的相对运动。
现在大多数侧滑台的测量装置有两种，一种是电位计式，另一种是差动变压式。
图3－1 双板联动式侧滑检验台结构电位计式的测量装置安装在图3－2所示的位置。
将滑动板的移到量变为电位计触点的位移，从而引起电压量的变化，并传给指示装置。
图3－2 电位计式测量装置电位计式测量装置的电路原理如图－3所示，电位计两端加上一定的电压，当电位计的滑动触点随滑动板移到时，触点的输出电压与位移量成正比，通过指示计可指示出对应于滑动板的位移量。
差动变压器式测量装置的位图3－3 电位计式测量装置的电路原理移传感器安装在如图－4所示的位置上，由滑动板带动位移传感器的拨杆产生位移，传感器输出与位移量成正比的电压量，并传递给指示装置。
图3－4 差动变压器式测量装置差动变压器式的位移传感器的结构及工作原理如图3－5所示。
差动变压器是将测量信号的变化转化成线性互感系数变化的传感器，它的结构如同一个变压器，由初级线圈、次级线圈、铁芯等图3－5 差动变压器式位移传感器几部分组成，如图3－5所示所示。
在初级线圈接入电源U后，次级线圈即感应输出电压U，滑动板移到时引起铁芯的移到，从而引起线圈互感系数的变化，此时的输出电压随之作相应的变化。
它的特点是结构简单、灵敏度高、测量范围大及使用寿命长。
汽车侧滑检测设备的结构及工作原理为保证汽车转向车轮无横向滑移的直线滚动，要求车轮外倾角和车轮前束有适当配合，当车轮前束值与车轮外倾角匹配不当时，车轮就可能在直线行驶过程中不作纯滚动，产生侧向滑移现象。
当这种滑移现象过于严重时，将破坏车轮的附着条件，丧失定向行驶能力，引发交通事故并导致轮胎的异常磨损。
侧向滑移量的大小与方向可用汽车车轮侧滑检验台来检测。
侧滑是指由于前束与车轮外倾角配合不当，在汽车行驶过程中，车轮与地面之间产生一种相互作用力，这种作用力垂直于汽车行驶方向，使轮胎处于边滚边滑的状态，它使汽车的操纵稳定性变差，增加油耗和加速轮胎的磨损。
如果让汽车驶过可以在横向自由滑动的滑板，由于存在上述作用力，将使滑板产生侧向滑动。
检验汽车的侧滑量，可以判断汽车前轮前束和外倾这两个参数配合是否恰当，而并不测量这两个参数的具体数值。
目前国内在用的大多数侧滑试验台均是滑板式，检测时使汽车前轮在滑板上通过，在左右方向位移量的方法来检验侧滑量。
滑板式侧滑台按其结构形式可分为单滑板式和双滑板式两种，双滑板式侧滑试验台都是双板联动的。
还有一种国外进口的检测前轮外倾角和前束配合情况的试验台是滚筒式的。
检测时，前轮放在滚筒上，由模拟路面的滚筒来驱动。
同时有三个小滚子紧贴轮胎，小滚子可以在互相垂直的两个方向上自由摆动，由小滚子的支座来测量侧向力。
这种试验台可以边检测边调整，但结构复杂、造价高。
国内也研制成一种QCT-1型从动滚筒检测式前轮侧滑调整台，检测时，也是将两前轮放在四个滚筒上，由电机带动的后滚筒驱动车轮转动，模拟汽车行驶状态。
两前滚筒是从动的，而且在横向可以自由滑动，因为支撑两前滚筒的轴承座固定在两块可以左右自由滑动的滑板上，由此可以检测出前轮侧滑量。
这里只重点介绍一下侧滑试验台。
双板联动式侧滑试验台的结构如图 1所示，由机械部分、侧滑量检测装置、侧滑量定量指示装置和侧滑量定性显示装置等几部分组成。
机械部分包括：左右滑动板、双摇臂杠杆机构、回位装置、导向和限位装置等。
