汽车侧滑量检测实施细则汽车检测有限公司

机动车检测汽车侧滑量检测作业指导书1、检测目的转向轮定位值是评价机动车操纵性和直线行驶稳定性的重要参数。

如果这些参数不符合要求，不仅会引起转向沉重，而且还会加剧轮胎的磨损，导致燃油消耗量增加，动力性能下降，甚至发生行车事故。

通过检测转向轮侧滑量，可以了解转向轮外倾角和前束值的综合作用结果，以便将其控制在最佳状态。

GB18565-2001《营运车辆综合性能要求和检验方法》规定：(1)转向轮的横向侧滑量①前轴采用非独立悬架的汽车，转向轮的横向侧滑量，用侧滑仪（包括单、双板）按12.4.2规定的方法检测时，侧滑量值应不大于5m/km。

②前轴采用独立悬架的汽车，可以前轮定位参数值符合原厂规定的该车有关技术条件为合格。

”2、检测设备及主要技术参数⑴检测设备：汽车侧滑检验台ACCH-10⑵主要技术参数：①电源：AC220V 50Hz②测量范围（量程）-5 m/km～+5 m/km③最小刻度（分辨率）：0.1 m/km④最大轴载质量：10t⑤最大滑移量：±5mm⑥台板尺寸：1000mm×1000mm⑦显示值判定：数字表读数判定(-3～3)m/km 良好(-5～5)m/km 可用，判定合格-5 m/km以下、5 m/km以上不合格3、准备工作⑴待检车辆轮胎应符合原厂规定，而且左右轮胎气压应一致。

⑵轮胎应干燥，无油污、小石子等异物。

⑶检查试验台导线连接情况，仪表复零。

⑷打开试验台锁止装置，检查侧滑板是否滑动自如，滑板回位后，指示装置显示值是否回零。

4、操作步骤⑴打开侧滑台电源开头，待蜂鸣器响过，按复位开头，显示屏复位，按设置键到测量状态。

⑵打开悬架工位计算机电源，双击桌面悬架间隙图标，起动程序后，点“自动检测”按钮，然后再点“开始”按钮，系统开始自动检测。

⑶引导系统显示“缓慢通过侧滑台”，引车员应以小于（3~5） m/km的速度缓慢驶过侧滑台，汽车通过侧滑台后，计算机将自动获取侧滑检测结果，并显示在引导系统上。

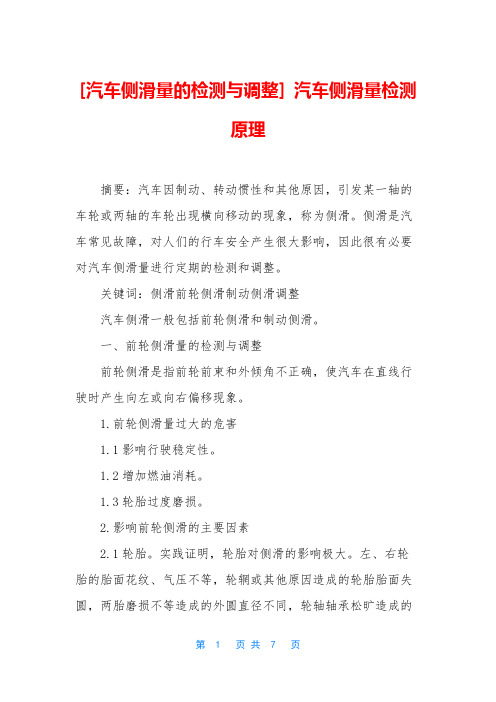

[汽车侧滑量的检测与调整] 汽车侧滑量检测原理摘要：汽车因制动、转动惯性和其他原因，引发某一轴的车轮或两轴的车轮出现横向移动的现象，称为侧滑。

侧滑是汽车常见故障，对人们的行车安全产生很大影响，因此很有必要对汽车侧滑量进行定期的检测和调整。

关键词：侧滑前轮侧滑制动侧滑调整汽车侧滑一般包括前轮侧滑和制动侧滑。

一、前轮侧滑量的检测与调整前轮侧滑是指前轮前束和外倾角不正确，使汽车在直线行驶时产生向左或向右偏移现象。

1.前轮侧滑量过大的危害1.1影响行驶稳定性。

1.2增加燃油消耗。

1.3轮胎过度磨损。

2.影响前轮侧滑的主要因素2.1轮胎。

实践证明，轮胎对侧滑的影响极大。

左、右轮胎的胎面花纹、气压不等，轮辋或其他原因造成的轮胎胎面失圆，两胎磨损不等造成的外圆直径不同，轮轴轴承松旷造成的车轮摇摆等，对侧滑均有不利影响。

2.2转向机构。

主要是连接球头销松旷、主销与销孔间隙过大。

2.3前桥与车架。

主要是前桥或车架变形、轴距不等、车桥移位。

3.前轮侧滑量的检测前轮的侧滑量一般用侧滑试验台来检测。

侧滑试验台就是为检测汽车转向轮外倾角与前束值这两个参数配合是否恰当而设计的一种专门的室内检测设备。

3.1汽车侧滑试验台的结构与工作原理汽车侧滑检验设备按其测量参数可以分为两类：一类是测量车轮侧滑量的滑板式侧滑试验台，另一类是测量车轮侧向力的滚筒式侧滑试验台。

下面主要介绍双板式侧滑试验台。

3.1.1测量装置3.1.1.1测量装置测量装置由框架、左右两块滑动板、杠杆机构、回位装置、滚轮装置、导向装置、锁止装置、位移传感器及信号传递装置等组成。

该装置能把前轮侧滑量测出并传递给指示装置。

滑动板的下部装有滚轮装置和导向装置，两滑动板之间连接有曲柄机构、回位装置和锁止装置。

在侧向力作用下，两滑动板只能在左右方向上作等量同向位移，在前后方向上不能位移。

按滑动板位移量传递给指示装置方式的不同，测量装置可分为机械式和电测式两种。

机械式侧滑试验台，不便于远距离传输，近年来已很少使用。

汽车侧滑的检测与调汽车侧滑一般是指前轮侧滑和制动侧滑。

一、前轮侧滑是指前轮前束和外倾角不匹配（外倾角产生的侧向力和前束产生的侧向力不平衡），使汽车在直线行驶时产生向左或向右的偏移现象。

它反映的是汽车直线行驶的稳定性。

1.前轮侧滑量过大的危害前轮侧滑量若在允许的范围（GB7258-xx《机动车运行安全技术条件》规定不大于5m/km），对车辆使用没有大的影响，但侧滑量过大时，危害很大。

（1）影响行驶稳定性。

侧滑量过大时，会出现转向沉重，自动回正作用减弱，方向明显跑偏，车头摇摆（车速50km/h以上时）等现象。

（2）增加燃油消耗。

侧滑量过大时行驶阻力随之增大。

因此，汽车油耗增加，一般耗油量增加4%左右。

（3）轮胎过度磨损。

根据对侧滑量与轮胎磨损关系的定量分析，磨损量和磨损速度与侧滑量成正比。

在通过对一万辆车次的检测情况进行分析，有70%的车辆侧滑量不合格。

其中80%的车辆前轮严重磨损，胎面成平板状，胎肩呈锯齿形。

2.前轮侧滑的检测汽车前轮侧滑的检测是通过侧滑检测仪进行的，按照GB7258-xx 《机动车运行安全技术条件》中的有关规定进行判断，要求车辆前轮侧滑不大于5m/km。

（1）检测前的准备。

接通侧滑检测仪的电源预热半小时，并对仪器进行自检；被检汽车轮胎气压应符合标准；要清除轮胎上粘有的油污、水渍或花纹沟槽内的小石子。

（2）检测方法。

使被检车辆沿行车指示线以3～5km/h的车速匀速通过侧滑检测仪的滑板。

（3）检测注意事项。

检测时车速一定要控制在规定的范围内，并使前轮平稳通过侧滑检测仪；当车轮通过侧滑检测仪时不得操纵方向和使用制动；不能让超过侧滑检测仪允许载荷的汽车上滑板。

（4）检测分析。

当前轮通过侧滑检测仪时滑板向外移动（侧滑为正），表明车轮前束太大或负外倾太大；若滑板向内移动（侧滑为负），表明车轮外倾太大或负前束太大；若滑板不移动，表明车轮没有侧滑量，则前束与外倾配合恰到好处。

3.影响前轮侧滑的主要因素（1）轮胎。

汽车侧滑的检测汽车前轮定位参数是影响汽车操纵性和稳定性的重要因素。

汽车如果没有正确的前轮定位，将引起转向沉重、操纵困难、增加驾驶员的劳动强度，同时，转向车轮在向前滚动时将会产生横向滑移现象，即车轮侧滑。

因此，汽车转向轮定位值是汽车安全检测中的重点检测项目之一。

国家标准GB7258-1997《机动车运行安全技术条件》和GB18565-2001《营运车辆综合性能要求和检验方法》，对汽车有关转向轮定位参数的检测作了如下一些规定：①机动车转向轮转向后应能自动回正，以使机动车具有稳定的直线行驶能力。

②机动车前轮定位值应符合该车有关技术条件。

③机动车转向轮的横向侧滑量，用侧滑仪检测时，其值不得超过5m/km。

汽车前轮定位参数的检测，有静态检测法和动态检测法两种。

静态检测法是在汽车静止的状态下，用车轮定位仪对前轮定位值进行检测，已在第三章中讲述过。

动态检测法是使汽车以一定的行驶速度通过侧滑试验台，从而测量转向轮的横向侧滑量。

侧滑量是指汽车直线行驶位移量为1km时，转向轮的横向位移量。

侧滑量的单位是：m/km。

汽车侧滑试验台是用以检测汽车前轮侧滑量的一种专门设备。

而汽车前轮的侧滑量主要受转向轮外倾角及转向轮前束值的影响。

所以，侧滑试验台就是为检测汽车转向轮外倾角与前束值这两个参数配合是否恰当而设计的一种专门的室内检测设备。

一、汽车侧滑试验台的结构与工作原理(一)转向轮定位值引起的侧滑经分析汽车转向轮的前束值与外倾角对其侧滑的影响比较大。

(1)转向轮前束引起的侧滑转向轮有了前束后，在滚动过程中力图向内收拢，只是由于转向桥不可能缩短，因此，在实际滚动过程中才不至于真正向内滚拢。

但由此而形成的这种内向力势必成为加剧轮胎磨损的隐患。

又假设让两个只有前束而没有外倾的转向轮向前驶过，如图4-7所示的滑动板，也可以看到左右转向轮下的滑动板在转向轮内向力的反作用力的推动下，出现图4-7中虚线所示分别向外侧滑移的现象。

其单边转向轮的外侧滑量St为：图4-7由车轮前束引起滑动板的侧滑(2)转向轮外倾角引起的侧滑转向轮外倾角的存在，在滚动过程中车轮将力图向外张开，只是由于转向桥不可能伸长，因此，在实际滚动过程中才不至于真正向外滚开。

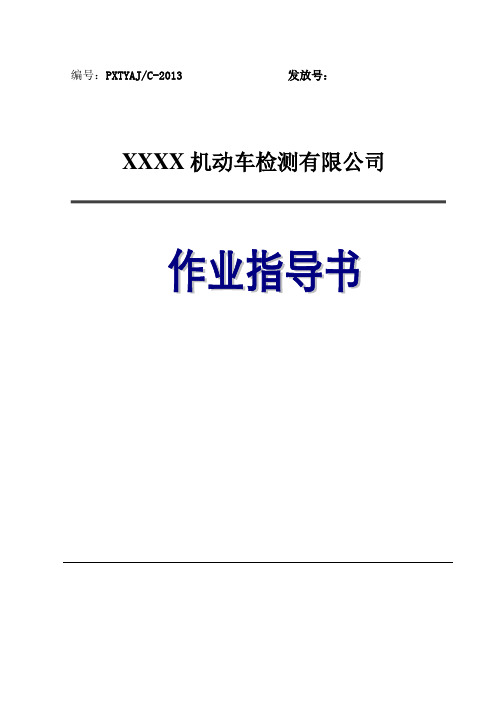

编号：PXTYAJ/C-2013发放号：XXXX机动车检测有限公司编委会主编：副主编:编委：目录编号内容PXTYAJ/C—2013-01质量体系文件和技术文件编号规定PXTYAJ/C—2013-02大型、贵重、精密仪器操作细则汇集质量体系文件和技术文件编号规定1。

管理体系以文件编号作为唯一性标识，文件编号按文件代号、文件类别、文件顺序、年代号顺序排列：PXTYAJ—×—××××—××文件顺序号年代号文件类别号文件代号文件类别号:A——质量手册B——程序文件C——技术文件D—-记录文件代号：以“XXXX安检"的汉语拼音缩写——“PXTYAJ”。

2。

外来文件沿用原编号。

如有多本，可按照顺序编号3. 样品记录、原始记录编号规定：)(两位数)注:样品编号与样品记录单的编号相同.4．检测报告编号规定：××××- ××-×××检测报告顺序(三位数)月份（两位数）年代号（四位数）大型、贵重、精密仪器操作细则汇集批准：审核：起草:目录第一章车辆外观检视实施细则第二章车速表检测实施细则第三章轴重与制动性能检测实施细则第四章前照灯检测实施细则第五章喇叭声级检测实施细则第六章转向轮横向侧滑量检测实施细则第七章转向力与方向盘自由行程检测实施细则第八章机动车道路制动性能检测工作实施细则第九章检测线电脑使用管理条例第十章综合业务厅工作实施细则第一章车辆外观检视实施细则一、外检目的为保证在用车辆、维修竣工车辆以及其它待检车辆的行驶安全与车容，除对汽车各系统性能有专项检测外，必须对整车各主要零、部件的清洁、完好程度、紧固、变形、渗漏以及各操纵机构动作情况作全面检视,以确保车辆具有良好技术状况。

此外,为配合后续检测工位的需要还要进一步验明车辆特征.为此特制订本细则。

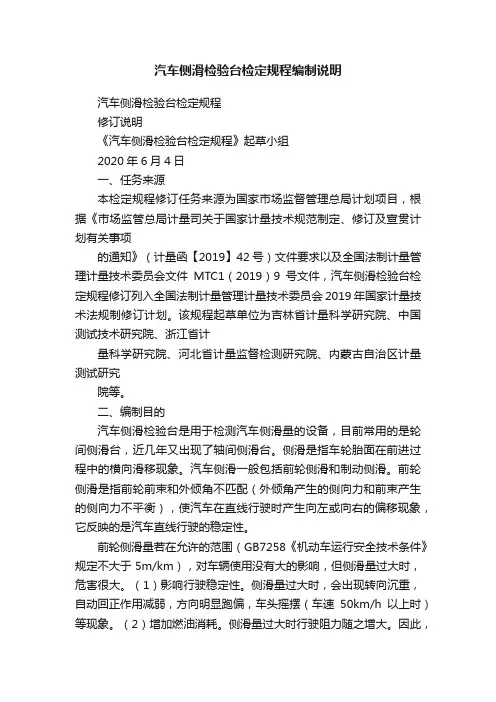

汽车侧滑检验台检定规程编制说明汽车侧滑检验台检定规程修订说明《汽车侧滑检验台检定规程》起草小组2020年6月4日一、任务来源本检定规程修订任务来源为国家市场监督管理总局计划项目，根据《市场监管总局计量司关于国家计量技术规范制定、修订及宣贯计划有关事项的通知》（计量函【2019】42号）文件要求以及全国法制计量管理计量技术委员会文件MTC1（2019）9号文件，汽车侧滑检验台检定规程修订列入全国法制计量管理计量技术委员会2019年国家计量技术法规制修订计划。

该规程起草单位为吉林省计量科学研究院、中国测试技术研究院、浙江省计量科学研究院、河北省计量监督检测研究院、内蒙古自治区计量测试研究院等。

二、编制目的汽车侧滑检验台是用于检测汽车侧滑量的设备，目前常用的是轮间侧滑台，近几年又出现了轴间侧滑台。

侧滑是指车轮胎面在前进过程中的横向滑移现象。

汽车侧滑一般包括前轮侧滑和制动侧滑。

前轮侧滑是指前轮前束和外倾角不匹配（外倾角产生的侧向力和前束产生的侧向力不平衡），使汽车在直线行驶时产生向左或向右的偏移现象，它反映的是汽车直线行驶的稳定性。

前轮侧滑量若在允许的范围（GB7258《机动车运行安全技术条件》规定不大于5m/km），对车辆使用没有大的影响，但侧滑量过大时，危害很大。

（1）影响行驶稳定性。

侧滑量过大时，会出现转向沉重，自动回正作用减弱，方向明显跑偏，车头摇摆（车速50km/h以上时）等现象。

（2）增加燃油消耗。

侧滑量过大时行驶阻力随之增大。

因此，汽车油耗增加，一般耗油量增加4%左右。

（3）轮胎过度磨损。

根据对侧滑量与轮胎磨损关系的定量分析，磨损量和磨损速度与侧滑量成正比。

在通过对一万辆车次的检测情况进行分析，有70%的车辆侧滑量不合格。

其中80%的车辆前轮严重磨损，胎面成平板状，胎肩呈锯齿形。

目前现行JJG908-2009汽车侧滑检验台检定规程已颁布实施十余年时间，指导了计量技术机构对侧滑台的检定工作。

关于汽车侧滑的检测及故障处理发布时间：2021-12-30T08:12:11.131Z 来源：《中国科技人才》2021年第24期作者：祝涛[导读] 为解决汽车侧滑问题，保证行车安全，本文在介绍侧滑及其产生原因的基础上，对汽车侧滑检测与处理进行深入分析，并提出能有效防止侧滑发生的方法及注意要点，以期为相关人员提供参考。

祝涛阜阳市双创人力资源服务有限责任公司安徽阜阳 236000摘要：为解决汽车侧滑问题，保证行车安全，本文在介绍侧滑及其产生原因的基础上，对汽车侧滑检测与处理进行深入分析，并提出能有效防止侧滑发生的方法及注意要点，以期为相关人员提供参考。

关键词：汽车侧滑；侧滑检测；侧滑处理；侧滑预防汽车行驶过程中由于车辆自身、驾驶员或道路环境等因素可能产生侧滑，一旦产生侧滑，将严重威胁行车安全，因此有必要在确定侧滑产生的原因基础上，探究有效的侧滑检测、处理与预防措施。

1汽车侧滑概述与产生原因分析汽车一旦发生侧滑，尤其是后轮发生侧滑，将严重威胁行车安全，导致翻车或发生碰撞。

相关统计表明，由于汽车后轮发生侧滑造成的交通事故约占总量的40%，而且其中有50%的侧滑现象是在制动与转弯过程中产生的[1]。

汽车侧滑产生原因主要包括以下几点：（1）降雨后路面湿滑或冬季路面结冰或路面上有油污，使车轮与路面之间的附着系数减小，而且左右两边往往不对称，导致车轮载荷及路面附着力均明显降低，产生横向外力，引起侧滑。

（2）汽车制动过程中四个车轮所受的阻力并不能达到完全平衡，导致车轮跑偏，进而引起侧滑。

（3）驾驶员制动操作不当，致使车轮因完全抱死而滑动，并且通常后轮的抱死优先于前轮，最终造成侧滑甩尾。

（4）汽车转向时操作不当，比如入弯速度够快或转向幅度过大或快速转弯过程中紧急制动等，导致汽车转弯时由于惯性产生较大离心力，进而引起侧滑[2]。

2汽车侧滑检测与处理在汽车安全性能检测过程中，侧滑是一项关键项目。

汽车使用时，因转向机构或车架等发生变形或磨损，或导致其原结构尺寸改变，致使车轮的定位发生异常，进而造成转向困难、油耗增加或轮胎偏磨。

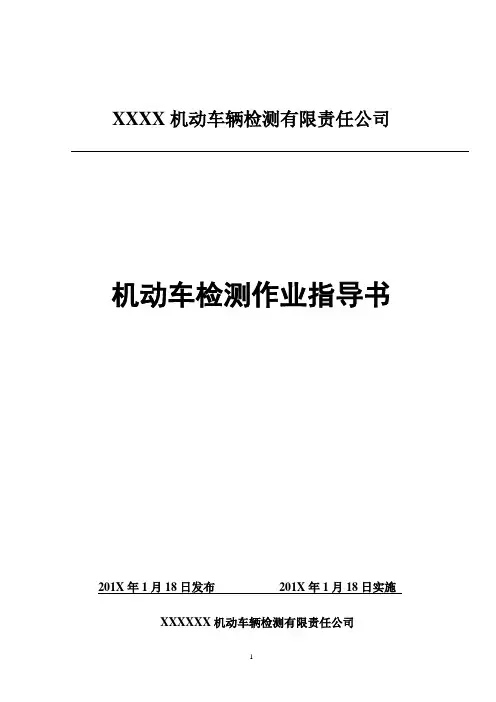

XXXX机动车辆检测有限责任公司机动车检测作业指导书201X年1月18日发布201X年1月18日实施XXXXXX机动车辆检测有限责任公司目录第一章汽油车怠速污染物排放检测作业指导书第二章柴油车自由加速烟度排放检测作业指导书第三章喇叭声级检测作业指导书第四章前照灯检测作业指导书第五章汽车制动性能检测作业指导书第六章汽车侧滑量检测作业指导书第七章底盘输出功率检测作业指导书第八章汽车转向参数检测作业指导书第九章汽车外观检查作业指导书第一章汽油车怠速污染物排放检测作业指导书1、检测目的GB18565-2001《营运车辆综合性能要求和检验方法》规定：“装配点燃式发动机的车辆怠速试验排气污染物限值见表1。

”表1装配点燃式发动机的车辆怠速试验排气污染物限值2、检测仪器及主要参数⑪检测仪器： MQW-511型废气分析仪⑫主要技术参数：①测量范围：CO:0～10%HC:0～9999 10－6②准确度：HC≤±16 %0～200 10－6HC≤±8% 200～9999 10－6CO≤±8%③稳定性：自动校零，量距漂移≤±3%④重复性：重复检测误差≤±2%⑤分辨率：HC为1 10–6 ，CO为0.01%VOL⑥使用环境条件：温度0～40度，相对湿度≤90%⑦响应时间：95%响应不大于10秒⑧取样方式：从排气管直接取样。

3、准备工作⑪检查机箱外的水分离器是否装好,并连接固定取样管。

⑫检查前置粉尘过滤器和机箱口过滤器是否清洁。

⑬检查电源电压，排除仪器附近有明显干扰的用电器。

4、检测操作⑪打开废气分析仪的电源开头，预热机器等待屏幕上SF-8111字样消失后，打开抽气泵开头，按一下复位开头。

⑫打开工位计算机，进入检测程序，引导系统的点阵屏上，显示“尾气检测”。

⑬将废气分析仪取样管理插入排气管中不少于30cm。

⑭引导系统上显示“低怠速待数据稳定时采样”时，操纵发动机由高怠速转为低怠速，待废气分析仪数字稳定时，按下废气分析仪发送健盒上的采样键，这时计算机自动进行数据采集。

编号：SM-ZD-29468 汽车侧滑的检测与调整Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改汽车侧滑的检测与调整简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

汽车侧滑一般是指前轮侧滑和制动侧滑。

一、前轮侧滑是指前轮前束和外倾角不匹配（外倾角产生的侧向力和前束产生的侧向力不平衡），使汽车在直线行驶时产生向左或向右的偏移现象。

它反映的是汽车直线行驶的稳定性。

1.前轮侧滑量过大的危害前轮侧滑量若在允许的范围（GB7258-1997《机动车运行安全技术条件》规定不大于5m/km），对车辆使用没有大的影响，但侧滑量过大时，危害很大。

（1）影响行驶稳定性。

侧滑量过大时，会出现转向沉重，自动回正作用减弱，方向明显跑偏，车头摇摆（车速50km/h 以上时）等现象。

（2）增加燃油消耗。

侧滑量过大时行驶阻力随之增大。

因此，汽车油耗增加，一般耗油量增加4%左右。

（3）轮胎过度磨损。

根据对侧滑量与轮胎磨损关系的定量分析，磨损量和磨损速度与侧滑量成正比。

在通过对一万辆车次的检测情况进行分析，有70%的车辆侧滑量不合格。

其中80%的车辆前轮严重磨损，胎面成平板状，胎肩呈锯齿形。

2.前轮侧滑的检测汽车前轮侧滑的检测是通过侧滑检测仪进行的，按照GB7258-1997《机动车运行安全技术条件》中的有关规定进行判断，要求车辆前轮侧滑不大于5m/km。
