隔离开关结构与原理 (图文) 民熔

隔离开关
隔离开关的应用及结构
1隔离电压在没有电流的电路中，电路被隔离开关断开，形成明显的断裂。

断电设备与带电局部隔离，形成明显的空气绝缘间隙，保证设备平安。

2当小电流被分断时，电弧将被拉长，电弧将在空气中工作。

隔离开关具有一定的切断小电流的能力。

A、当无接地警告指示时，翻开或关闭电压互感器；B.无雷击时，翻开或关闭避雷器；C.在空载状态下连接或切断空载母线和低压电抗器；D.连接或切断励磁电流不超过2A的空载变压器；e.连接或切断电容电流不超过5A的空载线路；
导电局部
导电局部通过支撑绝缘子固定在底座上，用于闭合和断开电路，主要包括由操作绝缘子驱动的力栅〔动触头或导电杆〕、固定在底座上的静触头和用于连接每条线路的力栅。

通常会拉两把或更多的伞
铜板的厚度和数量由隔离开关的额定电流决定。

对于电压等级较高的开关，为方便母线及电气设备检修，隔离开关还设有接地刀闸代替接地，并在二者之间安装机械闭锁装置，以保证操作顺序的正确性
绝缘件
隔离开关的绝缘主要有两种
接地绝缘和断裂绝缘。

1接地绝缘一般由支柱绝缘子和操作绝缘子组成。

他们通常用瓷绝缘子，有的还用环氧树脂或环氧玻璃布板作为绝缘材料。

2对于有明显缝隙破裂的绝缘，通常采用空气作为绝缘介质。

隔离开关断开后，断口间的击穿电压必须大于相间击穿电压3F。

这样，当电路中出现危险过电压时，首先发生相对地放电，从而防止触头间的断裂首先被击穿，保证维修人员的平安。

隔离开关安装。

隔离开关1开关功能：开关又称断路器，在电路中起“断开”和“闭合”电路的作用。

与下面的隔离开关相比，具有分断电流的能力，即能带负荷动作，“不怕”燃弧；2隔离开关的作用：起到“分”和“合”回路中的作用。

与上述开关相比，它没有电流分断能力，即不能带负荷动作，“怕”燃弧；只能与上述开关配合使用，但其特殊的“外露”结构能让人看到电路是否在外开路，在维护点的功能时“明显”断开；隔离开关推荐品牌：民熔电气三。

隔离开关的作用：是隔离开关；4接地开关的作用：结构为隔离开关，但与隔离开关的用途不同，就像客车拉人，货车拉货物。

接地闸刀开关用于接地。

检修时，主回路通过开关接地，使人可以到主回路进行检修，目的是保证安全；5接地线的作用：对于没有接地闸刀开关的地方，人们还想上去做维修工作，所以需要用人工接地设备将主电路接地。

这种人工接地设备是接地线，一般由25平方毫米以上的绝缘铜铰线制成，头部有一个密封地线的专用吊钩，下面有一个专用的钢制钻杆进行接地；6接触器功能：低压系统中常用，相当于开关，但一般开关不能频繁动作。

该设备操作频繁，操作控制灵活，广泛应用于低压系统；7断路器的功能：它是一个开关。

隔离开关的作用：隔离开关是一种断口可靠的开关，分断间隙的绝缘和相间绝缘足够可靠，既可以在有电压但无负载的情况下接通和断开线路，也可以接通或断开短的空载线路，电压互感器和容量有限的空载变压器。

1隔离开关主要用于将配电装置中的断电部分与带电部分可靠隔离，以保证检修工作的安全。

2所有触点都暴露在空气中，并有明显的断开点。

隔离开关没有灭弧装置，不能用于切断负载电流或短路电流。

否则，在高压作用下，断开点会产生强电弧，很难自行熄灭，甚至引起闪络（相间短路或相对地短路），烧毁设备，危及人身安全，称为“带负”“拉闸”严重事故。

隔离开关也可用于某些开关操作，以改变系统的操作模式。

例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

隔离开关隔离开关又称闸刀开关，是变电站重要的一次设备。

操作频繁，结构相对简单，无特殊灭弧装置，无灭弧能力。

闭锁电路可避免恶性误操作事故的发生。

信号电路将信号传输到监控后台，及时发现缺陷_ 隔离开关的主要功能：1隔离电源2改变操作模式三。

分合闸小电容电流和电感电流_隔离开关品牌建议民荣电气股份有限公司隔离开关主要部件：1。

支撑底座2。

导电部分3。

绝缘体4。

传动机构5。

控制机构隔离开关控制电路在道岔机械联锁和电气闭锁的“五防”中，与隔离开关有关的误操作有三种：隔离开关的一般闭锁逻辑为：带负荷合闸、带电合闸、带接地开关合闸1对于双母线连接，只有当母联断路器及其两侧隔离开关闭合时，母线才可反转；2除倒母线外，断路器间隔内的隔离开关应在断路器分闸后分闸和合闸；三。

合上隔离开关时，应将隔离开关两侧的接地开关分开，拆除接地线，包括断路器、主变压器、接地变压器、站用变压器、电缆等连接的接地开关和接地线；4旁路断路器间隔的旁路隔离开关必须与旁路断路器分开，只有当旁路母线接地开关分离时才能闭合；5非旁路断路器间隔的旁路隔离开关必须在旁路断路器处分开，旁路母线上的所有接地开关分开，间隔线路侧的接地开关（主变每侧的接地开关）分开时可以闭合。

目前使用的技术措施和装置包括：1变电站自动化系统五防子系统；2微机防误闭锁装置；三。

电气锁闭；4电磁锁定；5机械联锁；6机械程序锁定。

目前用于隔离开关操作的技术措施和装置有：1；2微机防误闭锁装置；电气锁定3；4电磁锁定；5机械联锁；6机械程序锁定。

隔离开关隔离开关主要用于隔离电路。

分段状态下有明显的断口，导电系统在合闸状态下能通过正常工作电流和故障短路电流。

隔离开关无灭弧装置，既能切断负载电流，又能切断短路电流。

但是，隔离开关必须是动态和稳定的。

隔离开关的主要功能如下：（1）设备检修时，用隔离开关将带电部分和非带电部分隔离，造成明显的断开点。

逆向维修设备的力系是隔离的，以确保人员和设备的安全。

（2）隔离开关与断路器配合切换操作，改变操作方式。

（3）用于切断小电流回路和旁路（回路）电流。

（4）隔离开关用于闭合500kV小电流回路的旁路（回路）电流。

但必须在计算满足隔离开关条件和有关调度规定后才能进行。

隔离开关牌子推荐民熔电气1.1结构形式1.1.1隔离开关的分类M0级隔离开关：机械寿命1000个工作循环，适用于输配电系统，满足一般要求。

M1级隔离开关：具有3000-5000个操作循环，以延长隔离开关的机械寿命。

主要用于隔离开关与同级断路器联动操作的场合。

M2级隔离开关：机械寿命10000个操作循环，主要用于隔离开关与同级断路器联动操作的场合。

隔离开关分类见表1.1表1.1隔离开关分类户内隔离开关:通常是35kV及以下的电压等级,GN系列为主要代表。

如图1.1所示。

图1.1户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装,单相或三相同步操作形式。

按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。

如图1 .2所示。

图1.2户外隔离开关结构1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。

图1.3隔离开关组成方框图。

隔离开关1定义：在分闸位置，触头之间有绝缘距离和明显的断开痕迹，在闭合位置能承受正常负荷回路条件下的电流和非正常条件下（如短路）在规定时间内的电流。

注：当回路电流“很小”时，或当隔离开关每极的两个端子之间的电压在合分前后没有明显变化时，隔离开关具有闭合和断开电路的能力。

（GB/T 2900 20-2004）2。

分类：根据电压等级：低压隔离开关和高压隔离开关按操作循环次数分为M0级隔离开关、M1级隔离开关和M2级隔离开关：单列隔离开关，双柱隔离开关和三柱隔离开关根据安装位置：室内隔离开关和室外隔离开关。

三。

部件a：导电部分：由静触头和动触头组成。

所述静触头由两个铜片绕其旋转时所述的静触头片组成；所述静触头片可绕其旋转。

4两块铜板之间有一个夹紧弹簧，用来调节动、静触头之间的接触压力。

同时，当两块铜板在同一方向交叉电流时，会产生相互吸引的电动势，从而增加接触压力，提高运行可靠性。

触头杆两端装有镀锌钢板，称为磁锁，保证了磁锁在流过短路故障电流时，磁化后的相互吸引，增强了触头的接触压力，提高了隔离开关的动、热稳定性。

b：绝缘部分：两套支撑动、静触头的瓷瓶，以及瓷绝缘棒形绝缘子。

它的作用是将运动触点与传动部分隔离。

c：传动部分：主轴、曲柄臂、杆式绝缘子等。

d：底座：由钢架组成。

支撑动静触头的瓷瓶和传动轴固定在底座上。

底座用于接地。

4本型号及说明书中所述的高压隔离开关一般是指额定电压1kv及以上的高压隔离开关。

本机组使用的隔离开关一般为gw13和gn19系列。

常用的室内隔离开关有gn19-12/400、gn19-35/630、gn19-40.5/630、gn19-10/400、gn19-20/400、gn19-10/630、gn19-20/630；室外常用的隔离开关有gw13-72.5/630、gw13-72.5/1250、gw13-126/630、gw12-126/1250各技术参数的含义：第一：G为隔离开关；第二为设备安装地点；第三为设计序号，19系列、13系列；第四为工作电压等级，以kV为单位；第五为额定电流，以a为单位。

高压隔离开关基础知识介绍1.高压隔离开关的定义●是一种结构比较简单的开关电器，是电网中重要的开关电器之一●由操作机构驱动本体刀闸进行分、合，分闸后形成明显的电路断开点●只能在电路断开的情况下进行分合闸操作，或接通及断开符合规定的小电流电路。

●没有专门的灭弧装置，不能用来开断负荷电流和短路电流，隔离开关通常与断路器配合使用2.高压隔离开关的作用隔离电源、保证安全电气设备检修时，用隔离开关将需要检修的电气设备与带电的电源隔离，形成明显可见的断开点，以保证检修人员和设备的安全。

分、合小电流隔离开关没有灭弧装置，不能开断或闭合负荷电流和短路电流。

但具有一定的分、合小电感电流和电容电流的能力。

倒闸操作：隔离开关与断路器配合，可以用来进行某些切换操作，以改变系统的运行方式。

3.高压隔离开关的基本要求隔离开关应具有明显的断开点，易于鉴别设备是否与电网断开。

在隔离开关断开点之间应有可靠绝缘，即要求隔离开关断开点之间应有足够的距离，以保证在恶劣的气候条件下也能可靠工作，并在过电压及相间闪络的情况下，不致从断开点击穿而危及人身安全。

在运行中，会受到短路电流的热效应和电动力的作用，故它应具有足够的热稳定性和动稳定性，尤其不能因电动力的作用而自动断开，否则将引起严重事故。

结构应尽可能简单，动作要可靠。

也带有接地刀闸的隔离开关必须有联锁机构，以保证先断开隔离开关后再合上接地刀闸先断开接地刃闸后再合上隔离开关的操作顺序4.高压隔离开关的基本结构导电部分包括触头、闸刀、接线座，主要起传导电路中的电流，关合和开断电路的作用。

■操动机构通过手动、电动等向隔离开关的动作提供能源、■传动机构由拐臂、联杆、轴齿或操作绝缘子组成。

接受操动机构的力矩，将运动传动给触头，以完成隔离开关的分、合闸动作。

■绝缘部分包括支持绝缘子和操作绝缘子。

实现带电部分和接地部分的绝缘。

■支持底座导电部分、绝缘子、传动机构、操动机构等固定为一体，并使其固定在基础上。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔隔离开关GW4-35系列介绍，感觉这篇文章对你有帮助的话，可以关注下小编1．民熔Gw4-35系列隔离开关Gw4-35系列隔离开关为35kV户外隔离开关，额定电流630-2000a，Gw4-35系列隔离开关结构图见图3-2。

它是一种双柱结构，一般做成单极形式。

三级联动隔离开关可由连杆组成，但也可用于单极。

从图3-2可以看出，gw4-35系列隔离开关的左刀闸3和右刀闸5分别安装在支柱绝缘子2上，支柱绝缘子安装在1民熔gw4-35系列隔离开关民熔gw4-35系列隔离开关为35kV户外隔离开关，额定电流630-2000a，gw4-35系列隔离开关结构图见图3-2。

它是一种双柱结构，一般做成单极形式。

三级联动隔离开关可由连杆组成，但也可用于单极。

由图3-2可见，民荣gw4-35系列隔离开关的左刀闸3和右刀闸5分别安装在支柱绝缘子2上，支柱绝缘子安装在底座1两端的轴承座上。

图3-2显示了隔离开关的闭合状态。

分闸操作时，操作机构通过十字联动机构带动两个支柱绝缘子分别反向旋转90°，使开关叶片在水平面上旋转，实现分闸。

图3-2 民熔gw4-35系列隔离开关（单相）结构图1-底座；2-柱形绝缘子；3-左闸刀开关；4-触点保护罩；5-右闸刀开关；6-端子；7-软连接；8-轴；9-十字连杆2．民熔GW5-35系列隔离开关民熔GW5-35系列隔离开关为35kV户外式隔离开关，额定电流为630～2000A。

GW5-35系列隔离开关的结构示意图如图3-3所示，为双柱式V形结构，制成单极形式，借助连杆组成三极联动隔离开关。

隔离开关民熔GW4隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。

隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。

供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。

其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能民熔GW4高压隔离开关均采用热镀锌工艺进行防腐处理。

不能满足热浸镀锌要求的零件一般采用不锈钢制造。

M8以下紧固件采用不锈钢，其余部分采用热浸镀锌。

民荣GW4型高压隔离开关采用双柱中分闸、触头翻转结构。

具有自清洁触点的能力，提高了触点的可靠性。

接触指采用高强度、高导电性、高弹性的新材料制成。

开关采用绝缘钩杆操动机构，部分开关设有自锁装置。

民荣GW4高压隔离开关旋转部分按免维护要求设计。

采用不锈钢轴销，无油自润滑轴承结构。

钢构件采用热浸镀锌，保证操作灵活、密封结构、轻便可靠、永不生锈介绍了民用熔断GW4型交流高压隔离开关的基本情况。

如果你能注意到这篇文章，编辑会帮你吗铭荣gw4-12、24、35、40.5、72.5、126系列户外交流高压隔离开关（以下简称隔离开关）。

它适用于频率为50Hz、额定电压为11、24、35、40.5、72.5、126kV 的电力系统，作为电压无载分时电路。

防污型隔离头能满足重污染地区用户的要求，能有效解决隔离开关运行中的污闪问题。

隔离开关与产品之间的联锁机构顺序正确。

30-110kv接地开关分为I型和II型，15和220kV为II型。

II型接地开关动、热稳定值与隔离开关相同。

本产品具有以下规格：1根据有无接地开关，可分为不接地、单接地和双接地2按使用面积可分为普通型和防污型。

本系列隔离开关的特点如下：（1）连接端采用软连接过渡，导电接点可靠性如下：（2）接地刀采用外部闭合布置，保证闭合过程中接地刀与其他电气端子之间的可靠绝缘距离：（3）gw4-220配有折叠和折叠接地刀，以减少接地刀占用的空间。

隔离开关
隔离开关又称刀闸，是变电站中重要的一次设备数量众多，且操作频繁结构相对简单、没有专门灭弧装置、无灭弧能力闭锁回路可以避免恶性误操作事故发生信号回路将信号传送至监控后台，及时发现缺陷_ 隔离开关的主要作用:
1、隔离电源
2、改变运行方式
3、分、合小电容电流和电感电流_
隔离开关的牌子
推荐民熔电气
隔离开关主要组成部分:1、支持底座2、导电部分3、绝缘子4、传动机构5、操控机构隔离开关控制回路
开关的机械联锁及电气闭锁变电设备运行的“五防”中，与隔离开关相关的误操作就有三个:带负荷拉(合)刀闸、带电合地刀和带地刀合刀闸隔离开关的通用闭锁逻辑如下:
1.对于双母线类接线，只有母联断路器及其两侧隔离开关合上时才允许倒母线;
2.除倒母线外，断路器间隔内的隔离开关应在断路器分闸后才能分合闸;
3.合隔离开关时，隔离开关两侧接地开关应分开、接地线应拆除，包括经断路器、主变、接地变、站用变、电缆等连接的接地开关及接电线;
4.旁路断路器间隔的旁路隔离开关，必须旁路断路器分开，旁路母线接地开关分开的状态下才能合闸;
5.非旁路断路器间隔的旁路隔离开关，必须在旁路断路器分开，旁路母线上所有接地开关分开、所在间隔线路侧接地开关(主变各侧接地开关)在分开的状态下才能合闸。

目前使用的技术措施及装置包括:
1.变电站自动化系统五防子系统;
2.微机防误闭锁装置;
3.电气闭锁;
4.电磁闭锁;
5.机械联锁;
6.机械程序锁。

隔离开关的操作目前使用的技术措施及装置包括:1.变电站自动化系统五防子系统;
2.微机防误闭锁装置;
3.电气闭锁;
4.电磁闭锁;
5.机械联锁;
6.机械程序锁。

隔离开关
绝缘开关的使用和结构
1绝缘电压将电路分割成一个绝缘开关，在一个无电流电路上造成明显的断裂，并将断电装置与充电部分隔离，从而提供可见空气的绝缘空间，并确保体装置的安全。

该绝缘开关具有低强度电弧响应能力（d）空调变压器，其驱动电流不超过2A，连接或切断；
导电部分
导电部分通过支承绝缘体而固定在基底上，闭合和断开电路主要包括由操作绝缘体驱动的力栅（“控制触点或导电杆”）。

一个固定在基座上的静态触点和两个或更频繁地设计的伞，以连接力屏幕。

由开关的额定电流确定带宽的厚度和带宽的数量。

绝缘高压开关绝缘开关还配备了一个接地刀栅，用于在两个之间安装机械锁定装置，以确保操作顺序的准确性，从而便利总线和电力的安装。

绝缘部分
绝缘开关的绝缘包括两种主要类型：
土壤绝缘
土壤绝缘由支撑绝缘体和操作绝缘体组成他们通常使用陶瓷绝缘体，有时还使用环氧树脂或环氧玻璃板等。

具有可见断层的绝缘通常是空的介质绝缘体在绝缘开关断裂时，开关之间的断裂电压应大于3 F，而断裂电压则大于3 F，因此在电路中出现危险的过压时，首先是相对放电，从而避免触点之间的断裂，并确保维修人员的安全。

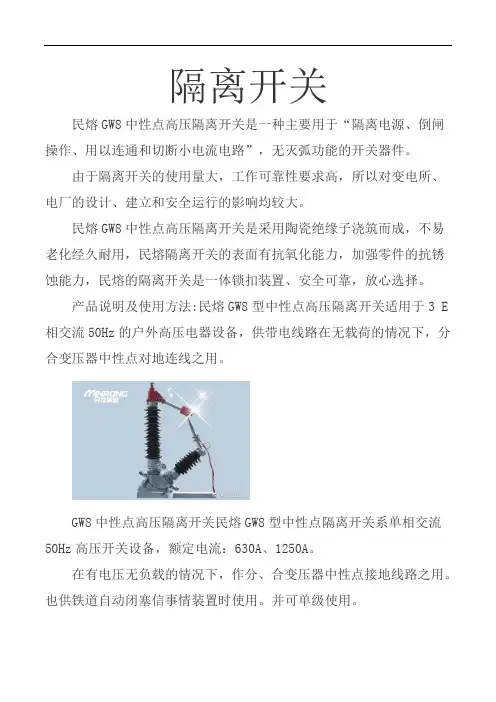

隔离开关民熔GW8中性点高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔GW8中性点高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

产品说明及使用方法:民熔GW8型中性点高压隔离开关适用于3 E 相交流50Hz的户外高压电器设备，供带电线路在无载荷的情况下，分合变压器中性点对地连线之用。

GW8中性点高压隔离开关民熔GW8型中性点隔离开关系单相交流50Hz高压开关设备，额定电流：630A、1250A。

在有电压无负载的情况下，作分、合变压器中性点接地线路之用。

也供铁道自动闭塞信事情装置时使用。

并可单级使用。

其中防污型的隔离开关可以满足重污秽地区用户的要求，并可以有效地解决隔离开关在运行中出现的污闪问题。

本产品分为普通型和防污型(W)两种; 本产品所配用的操作机构为:CS8-5型手动操动机构或CX6型电动机操动机构;CS17-G型手动操动机构或CJ2、CJ5、CJ6、CJ12型电动机操动机构。

GW8中性点高压隔离开关使用环境海拔高度不超过1000m(可提供特殊要求);周围空气温度：上限+40℃下限-25℃;风压不超过700Pa(相当于风速34m/s);地震烈度不超过8度;覆冰厚度10mm;空气污秽程度：0级(普通级) 、II、III(耐污型)。

GW8中性点隔离开关原理与结构本隔离开关由底座，支柱绝缘子和导电部分组成，在绝缘支柱的上方装有静触头和联接母线的接线板，在支柱绝缘子和绝缘支柱之间有底座、动触头、操作拐臂、操作绝缘子，操作机构通过连杆、操作绝缘子、操作拐臂与动触头相连。

隔离开关变电站中，隔离开关的数量一般为断路器的2～4倍，由于数量比较多，其安装调试的工作量相当的大。

在110kV以下的电压等级中，作为主导设备的GW9型隔离开关，如果隔离开关的安装工艺及机械尺寸调整不符合要求，则会出现分、合闸不到位，触头过热，甚至瓷瓶断裂的事故。

因此，很有必要将隔离开关的安装调试方法进行总结。

小编根据自己的工作经验，将该种型号的隔离开关的安装调试方法归纳如下，以供同行们参考。

1 GW9型隔离开关的结构及动作原理为了更好的掌握安装工艺及调试方法，对隔离开关的结构及动作原理有一个足够地了解是很有必要的。

1.1 隔离开关的结构1.1.1隔离开关的结构GW9型隔离开关为双柱水平旋转式结构，由3个单级组成，每个单级由基座、绝缘支柱和导电部分组成，配用手动或电动操作机构。

1.1.2接地开关的结构接地开关由固定在隔离开关导电管上的静触头和安装在底座上的动触杆组成。

1.1.3手力操动机构的结构手力操动机构由水平面（或垂直面）内旋转90°（或180°）的操作手柄，防雨罩及装入其内的辅助开关组成。

1.1.4电动操作机构电动机构的主要元件有电动机、减速箱、辅助开关、限位开关、转换开关、接触器、断路器等。

操作机构借助传动轴及水平连杆使接地开关转动轴旋转一定的角度，从而实现分合闸。

1.1.5手力操动机构的动作原理当手柄操作时，机构输出轴转动，带动与机构的主轴连接在一起的辅助开关，在分，合闸动作时将相应的触点切断或闭合，发出相应的分、合信号。

1.1.6电动操作机构的动作原理电机启动，驱动蜗轮蜗杆减速装置，主轴转动，带动与主轴相连的隔离开关合、分闸。

隔离开关厂家推荐：民熔电气2 隔离开关的安装2.1 隔离开关安装的原则隔离开关的安装和调试是保证其能够正常运行的前提。

从某种意义上说，良好的安装就是调试成功的一半，因此，隔离开关安装时应本着横平竖直的原则进行。

（1）三相的基座应上下对正，即在同一水平面内——保证水平连杆在同一个平面内。

隔离开关
中性点又称“零点”。

是指三相或多相交流系统中星形接线的公共点。

按运行需要它有接地或不接地等工作方式。

从该点引出导线(又称“中性线”)可获得相电压或作为多相整流装置直流电源的负极。

变压器，发电机的绕组中有一点，此点与外部各接线端间电压绝对值相等，此点就是中性点。

当电源侧（变压器或发电机）或者负载侧为星形接线时，三相线圈的首端（或尾端）连接在一起的共同接点称为中性点，简称中点
民熔GW8系列中性点高压隔离开关产品参数结构简介民熔中性点隔离开关主要由隔离开关，主体连杆系统，操作机构组成。

本体有触头装配，棒式支柱绝缘子，导电杆装配，安装板等装配组成。

连杆系统由接头和连杆组成。

操动机构输出轴可作120°水平旋转，通过连杆系统及拐臂转动动触头与静触头合闸或分闸。

处于合闸或分闸位置时，由操作机构上的定位装置保证动触头与静触头处于正确的合闸位置或分闸位置。

产品特点
1.隔离开关采用拍合式结构，占地面积小；
2.民熔隔离开关转动部分按免维护的要求设计。

采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

本文将会介绍关于民熔中性点高压隔离开关基本介绍，感觉这篇文章对你有帮助的话，可以关注下小编
外形尺寸
GW8典型技术参数表
11kV-33kV 出口型隔离开关
中性点高压隔离开关GW8系列，电站内部资料，免费送！上海民熔11kV-33kV 技术参数表。

隔离开关
熔融绝缘开关可以根据使用地点分成内部和外部；在操作阶段，可以分成一个相位和三个相位；在接地模式中，可以分成两种接地马蹄和无接地马蹄。

根据该结构的操作机构，绝缘开关可按操作电压分成6、10、35千伏，并可分成手动、电气和充气类别：绝缘支柱的数量可分成一个、两个和三个列。

当隔离开关被激活、电压开关被耦合或屏蔽时，隔离开关可以直接操作。

用于开口、闭合电线和直接连接到这些电线的设备的电容电流。

当变压器中性点的接地线被打开和关闭，但中性点被阻尼线圈包围时，与断路器相关联的旁路隔离开关只有在没有短路故障和断路器处于关闭位置时才能操作。

可以打开和中断断路器的旁路电流。

激励电流不超过2A的空换能器和电容电流不超过5A的无电荷电路；4.外部三相隔离开关、10千伏结电压和15岁以下电荷电流
具有35千伏至10千米的开口和接合电压和10千伏至5千米的空运电路。

电流平衡电路（或切换电路）不超过70A，约为10KV，但严格禁止使用三个内部刀片显示器夹紧系统的电路。

隔离开关操动系统概述操动系统●操动系统包括操动机构、传动机构、提升机构，缓冲装置和二次控制回路等几个部分。

定义:操动机构是独立于高压开关(包括断路器、隔离/接地开关、负荷开关、旁路开关、直流转换开关等)本体以外的对高压开关进行操作的机械操动装置。

其主要任务是将其他形式的能量转换成机械能(力和行程或力矩和转角)，使高压开关准确地进行分、合闸操作。

操动机构的基本构成:操作能源系统、分闸与合闸控制系统、传动系统及辅助装置四个部分遵循的标准:操动机构没有专门的标准，其功能要求包含在相应的本体标准中。

动机构的基本要求:1.合闸操作:有足够的合闸力，不仅在正常情况下能可靠关合断路器，而且在关合有短路故障的线路时，操动机构也能克服短路电动力的阻碍使断路器可靠合闸。

2.保持合闸:可靠地将断路器保持在合闸位置，不会由于电动力、机械振动及某些偶然故障(如波压机构突然失压)等原因引起触头分离。

(防慢分装置)3.分闸操作:不仅能根据需要接受自动或遥控指令使断路器快速电动分闸，而且在紧急情况下可在操动机构上进行手动分闸。

满足断路器分闸速度特性要求，在分闸时动触头的分闸速度和分闸时间要符合规定值，分闸终了时应满足触头开距要求，并要减小冲击振动等。

4.防跳跃和自由脱扣:防跳跃是指当断路器关合有预伏短路故障电路时，不论操动机构有无自由脱扣，断路器都应自动分闸，防止出现“跳跃”现象。

自由脱扣是指操动机构在合闸过程中接到分闸命令时，机构将不再执行合闸命令而立即分闸。

隔离开关操动机构简介，知识分享，看完让你受益匪浅，上海民熔防跳跃包括电气和机械两种方法，电气方法是设置防跳跃控制回路，机械方法是加装自由脱扣装置。

“跳跃”现象:是指断路器在关合有预伏短路故障的线路时，继电保护装置会快速动作，指令操动机构立即自动分闸，这时若合闸命令尚未解除，斷路器会再次合闸于故障线路，如此反复会造成断路器多改合分短路电流，使触头严重烧损，甚至引起断路器爆炸事故。

隔离开关
使用和结构
1绝缘电压将电路分割成一个绝缘开关，在一个无电流电路上造成明显的断裂，使电流断裂装置与充电部分隔离，并提供一个可见的空气绝缘空间，以确保人员和设备的安全。

隔绝开关具有一定的切断小电流的能力，当电弧与空气分离时将电弧自然地从空气中释放出来。

开幕绝缘开关可用于下列操作：
a.在没有接地指示的情况下关闭或关闭电压传感器；
b.在发生未受照明的撞击时关闭或关闭防雷装置；
c.将空总线和低压反应器连接或关闭至真空状态等；连接或切断激励电流不超过2A的空变压器；E，连接或切断电容器电流不超过5A F的空电路；当中性点具
有阻尼线圈时，连接或切断变压器中性点的接地线。

系统故障；G.连接或切断小循环流。

开关电路改变系统的操作模式一、隔离开关与断路器，协调操作
导电部分
导电部分通过支承绝缘子而固定，以关闭和断开电路，特别是由操作绝缘子驱动的刀闸（“触点或导电杆”）、基底固定的静态触点以及连接总线或设备的连接端子。

刀具显示器通常由两个或多个平行的铜板或铜管构成，其厚度和数量由开关的额定电流确定。

绝缘高压绝缘开关离地球更远为了便于修理总线和电气设备，绝缘开关还包括接地切割闸，以取代接地线，并在两者之间安装机械锁定装置，以确保操作顺序的一致性。

动触:头采用钳夹式结构夹紧静触头导线杆，夹紧力由导电管内的夹进弹簧来保证。

采用顶压脱扣装置来保障隔离开关的可靠合闸，。

隔离开关1.隔离开关的用途主要用途是保证电路中，检修部分与带电体之间的隔离及用隔离开关进行电路的切换工作或关合空载电路。

2.隔离开关的分类类型按其安装方式的不同可分为户外隔离开关与户内高压隔离开关。

户外隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的隔离开关。

按其绝缘支柱结构的不同可分为单柱式隔离开关、双柱式隔离开关、三柱式隔离开关。

其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。

在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。

按电压等级的不同低压隔离开关电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”（指带电压的母线、短电缆的电容电流或电压互感器的电流）。

也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。

用做隔离电源的刀开关必须满阻隔离功能，即开关断口明显，并且断口距离合格。

刀开关和熔断器串联组合成一个单元，称为刀开关熔断器组合电器；刀开关的可动部分（动触头）由带熔断体的载熔件组成时，称为熔断器式刀开关。

刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧及弧刀等可组合为负荷开关。

负荷开关具有在非故障条件下，接通或分断负荷电流的能力和一定的短路保护功能。

高压隔离开关GN系列户内高压隔离开关高压断路器GW系列户外高压隔离开关常见高压隔离开关型号CR 中心断口隔离开关（126kV~252kV）DR 双面隔离开关（72.5kV~363kV）KR 双柱水平伸缩式隔离开关（126kV~550kV）PR 单柱双臂垂直伸缩式隔离开关（126kV to 500kV）SR 水平旋转单侧断口式隔离开关（40.5kV）VR V型中心断口隔离开关（126kV）YR 单柱单臂垂直伸缩式隔离开关（126kV~550kV）3.符号的含义4.GW9系列的外形结构及安装尺寸隔隔离开关刀闸触头过热的处理1,用示温片复测或用红外线测温仪测量，触头实际温度若超过规定值(70℃)时应查明原因及时处理。

隔离开关一、高压隔离开关高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用，其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用于切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，就是说它不具有灭弧功能。

高压隔离开关按安装地点不同分为：屋内式和屋外式；按绝缘支柱数目分为：单柱式、双柱式和三柱式，各电压等级都有可选设备。

二、高压隔离开关的作用高压隔离开关具有明显的分断间隙，因此它主要用来隔离高压电源，保证安全检修，并能够通断一定的小电流。

它没有专门的灭弧装置，因此不允许切断正常的复合电源，更不能用来切断短路电流。

因隔离开关具有明显的分断间隙，因此它通常与断路器配合使用。

在操作隔离开关时，应该注意操作顺序，停电时先拉线路侧隔离开关，送电时先合母线隔离开关，而且在操作隔离开关前，先注意检查断路器却是在断路位置后才能操作隔离开关。

.合上高压隔离开关时的操作(1) 无论用手动传动装置或用绝缘操作杆操作，均必须迅速而果断，但在合闸终了时用力不可过猛，以免损坏设备，使机构变形，瓷瓶破裂等。

(2) 隔离开关操作完毕后，应检查是否合上。

和好后应使隔离开关完全进入固定触头，并检查接触的严密性。

2.拉开高压隔离开关时操作(1) 开始时应该慢而谨慎，当刀片刚要离开固定触头时应迅速。

特别是切断变压器的空载电流，架空线路和电缆的充电电流，架空线路小负载电流以及环路电流时，拉开隔离开关时，更应迅速果断，以便能迅速消弧。

(2) 拉开隔离开关后，应检查隔离开关每相确实已在断开位置并应使刀片尽量拉到头。

3.在操作中误拉误合高压隔离开关时(1) 操作中误合隔离开关时，即使合错，甚至在合闸中发生电弧，也不准将隔离开关再拉开。

因为带负荷分隔离开关，将造成三相弧光短路事故。

(2) 误拉隔离开关时，在刀片刚要离开固定触头时，便发生电弧，这时，应立即合上可以消灭电弧，避免事故。
