【CN209715388U】全自动除铁器【专利】

专利名称：一种自动除铁装置专利类型：实用新型专利
发明人：蔡何畏
申请号：CN201520832561.8申请日：20151023
公开号：CN205095937U
公开日：
20160323
专利内容由知识产权出版社提供
摘要：一种自动除铁装置，涉及自动化控制技术领域，包括输送带本体(1)，所述输送带本体(1)还有自动除铁装置，所述自动除铁装置包括支架(2)、电动滑台(3)、电磁铁(4)、电磁铁控制器(5)和自动控制装置，所述支架(2)固定安装在输送带本体(1)的上方，所述电动滑台(3)的轨道固定安装在支架(2)的底面上，所述电磁铁(4)通过安装板安装在电动滑台(3)的滑块上；本实用新型结构设计合理，能够全自动的将物料中混杂的铁器吸走，并能够将吸走的铁器收集，除铁效率高，具有很好的实用价值。

申请人：蔡何畏
地址：116000 辽宁省大连市开发区学府大街10号大连大学
国籍：CN
更多信息请下载全文后查看。

专利名称：一种高效矿山智能除铁系统
专利类型：实用新型专利
发明人：谭文才,刘俊,弯勇,田振华,杜自彬,王跃辉,赵虎,李客,陈冲,袁龙,高源,李文博
申请号：CN201921378643.4
申请日：20190823
公开号：CN211077489U
公开日：
20200724
专利内容由知识产权出版社提供
摘要：本实用新型提供一种高效矿山智能除铁系统，本实用新型没有采用传统的磁性除铁原理，从而可以有效除去高锰钢、不锈钢、铝合金等非铁磁性金属和弱磁性金属，并且可以除去皮带机料层中下部及下部金属物以及皮带机料层中部及下部大块金属物。

而且，本实用新型在喂料皮带的正上方设置有若干条滑轨，每一条滑轨上均设置有一组除铁机构，且多组除铁机构间独立设置，从而使得本实用新型在正常的除铁间隙，如果再有金属物通过，则另一组除铁机构工作，对金属物的适应性强，避免了传统的磁性除铁器除铁不干净造成的皮带机频繁停机，人工捡出的问题，确保了输送的作业率，保障了下游破碎设备的安全，实用性强。

申请人：中信重工机械股份有限公司,洛阳矿山机械工程设计研究院有限责任公司
地址：471003 河南省洛阳市涧西区建设路206号
国籍：CN
代理机构：洛阳公信知识产权事务所(普通合伙)
代理人：王学鹏
更多信息请下载全文后查看。

专利名称：一种超强永磁自卸式除铁器专利类型：实用新型专利
发明人：刘远征
申请号：CN201920302551.1
申请日：20190311
公开号：CN210994758U
公开日：
20200714
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种超强永磁自卸式除铁器，包括非铁磁性外框、环形皮带、主滚筒、从滚筒、电磁组、连接杆、第一滚轮、减速机、驱动电机和安装架，非铁磁性外框的下方设置有主滚筒和从滚筒，主滚筒和从滚筒之间通过连接杆连接，主滚筒和从滚筒之间设置有电磁组，非铁磁性外框的内部上方设置有第一滚轮，非铁磁性外框的一侧设置有减速机，减速机的一侧设置有驱动电机，减速机和驱动电机的下方设置有安装架，减速机的一侧设置有连接轴。

本实用新型是一种超强永磁自卸式除铁器，该实用新型通过设置多个电磁磁芯，起到超强自卸除铁的作用，通过电机控制主滚筒带动环形皮带长期运行，将含铁矿和精矿进行区分，可以达到快速自卸的效果。

申请人：南京南钢嘉华新型建材有限公司
地址：210000 江苏省南京市浦口区沿江街道新华社区
国籍：CN
更多信息请下载全文后查看。

专利名称：全自动湿式滚筒除铁机专利类型：发明专利
发明人：汪洋
申请号：CN201910525290.4
申请日：20190618
公开号：CN112090586A
公开日：
20201218
专利内容由知识产权出版社提供
摘要：本发明公开了全自动湿式滚筒除铁机，包括工作台、滚筒、支撑架、第一支撑板和第二支撑板，所述工作台表面的左侧处成型有方孔，且方孔的右侧处设有第一支撑板，所述第一支撑板表面的中间位置成型有第一通孔，所述工作台表面的右侧处设有第二支撑板，所述第二支撑板表面的中间位置成型有第二通孔，且第二通孔的孔壁上成型有弧槽，所述第二支撑板右侧侧边的中间位置管路连接有运输管，所述第一支撑板与第二支撑板之间滚动连接有滚筒，所述滚筒左侧侧边的中间位置设有旋转柱，所述滚筒右侧侧边的中间位置管路连接有圆管，且圆管的表面套固有轴承环；除铁效果较益，除去铁质的浆料通过运输管运输到外界，提高了除铁的高效性以及清洁型。

申请人：佛山市重泰机械设备有限公司
地址：528200 广东省佛山市南海区丹灶镇五金工业区淘金路11号首层之三
国籍：CN
代理机构：北京卓恒知识产权代理事务所(特殊普通合伙)
代理人：李迪
更多信息请下载全文后查看。

专利名称：一种除铁装置
专利类型：实用新型专利
发明人：李炳忠,仲扣成,伍一根,杜长福,叶圣毅申请号：CN201621267355.8
申请日：20161122
公开号：CN206418167U
公开日：
20170818
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种除铁装置，包括依次连通的除铁槽、陈化槽和压滤缓冲槽，所述除铁槽包括除铁槽槽体，所述除铁槽槽体内部设置有第一搅拌桨，所述除铁槽槽体内靠近内侧壁处分别设置有浸出后液加料管和中和剂加料管且均延伸至除铁槽槽体的底部，所述除铁槽槽体的上端外侧壁上设置有第一溢流口，所述除铁槽槽体下端外侧壁上设置有第一排污口。

本实用新型的优点在于，本实用新型装置，结构简单，易操作，通过采用本实用新型装置除铁，除铁前道浸出工序是放热反应，浸出后液浆料的余温，故除铁过程不需要蒸汽加温，从而大幅度节约了蒸汽消耗，降低了成本。

申请人：江苏凯力克钴业股份有限公司
地址：225400 江苏省泰州市泰兴市经济开发区滨江北路8号
国籍：CN
代理机构：深圳市合道英联专利事务所(普通合伙)
代理人：廉红果
更多信息请下载全文后查看。

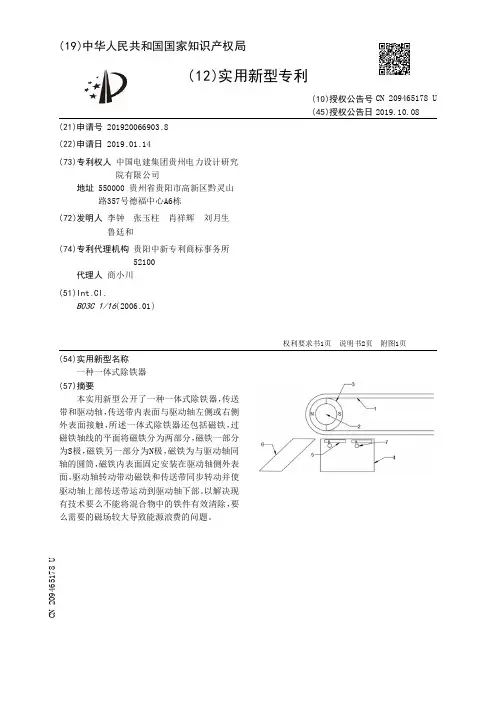

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920387654.2(22)申请日 2019.03.26(73)专利权人 云南华联锌铟股份有限公司地址 663701 云南省文山壮族苗族自治州马关县都龙镇云南华联锌铟股份有限公司工程项目部(72)发明人 冯永豪　谢仕林　许维维　卢致明　李振球　王庆生　李永芬　(51)Int.Cl.B03C 1/20(2006.01)(54)实用新型名称一种智能除铁装置(57)摘要一种智能除铁装置，涉及一种智能除铁装置，包括金属探测仪、控制装置、皮带式电磁除铁器,所述金属探测仪位于皮带输送机中上部靠近物料的位置，皮带式电磁除铁器位于皮带输送机卸料部上方;能够智能识别铁块通过控制精准除铁，可靠性高。

权利要求书1页 说明书3页 附图1页CN 209918068 U 2020.01.10C N 209918068U权　利　要　求　书1/1页CN 209918068 U1.一种智能除铁装置，其特征在于，包括金属探测仪（1）、控制装置（2）、皮带式电磁除铁器（3）；所述金属探测仪（1）位于皮带输送机（4）中上部靠近物料的位置，皮带式电磁除铁器（3）位于皮带输送机（4）卸料部上方，所述皮带式电磁除铁器（3）还包括继电器，所述控制装置（2）通过通讯数据连接金属探测仪（1）及皮带式电磁除铁器（3）构成联锁控制回路；所述控制装置（2）接收金属探测仪（1）传递的信号，控制继电器的工作状态从而控制皮带式电磁除铁器（3）启停动作，当金属探测仪（1）探测到皮带输送机（4）运送的物料中含有铁块或合金钢时，传递信号给控制装置（2），控制装置（2）控制继电器延时启动皮带式电磁除铁器（3）工作，吸取物料中的铁块或合金钢并自动卸载分离；当物料中没有铁块或合金钢时，皮带式电磁除铁器（3）则处于休眠状态。

2.根据权利要求1所述的一种智能除铁装置，其特征在于，所述数据连接是有线数据连接或者无线数据连接。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610345536.6(22)申请日 2016.05.23(71)申请人 上海美诺福科技股份有限公司地址 200000 上海市杨浦区黄兴路2005弄2号（B楼）704-4室(72)发明人 魏宝东　(74)专利代理机构 北京超凡志成知识产权代理事务所(普通合伙) 11371代理人 何龙(51)Int.Cl.B03C 1/02(2006.01)(54)发明名称一种除铁器(57)摘要本发明提供了一种除铁器，属于钢厂炉渣检测领域，包括上壳体、下壳体、吸附部和转动机构，上壳体与下壳体盖合并形成空腔，上壳体设置有进口，进口与空腔连通，下壳体设置有出口，出口与空腔连通；转动机构安装在上壳体上，吸附部与转动机构的输出端连接，吸附部呈板状，且吸附部位于空腔内，转动机构驱动吸附部转动，吸附部相对于上壳体转动的轴心线与吸附部的板面平行。

本发明提供的除铁器在工作时，转动机构带动吸附部转动一定的角度，使炉渣在沿吸附部的吸附面滑动，确保炉渣内的铁能被全部清除；清除过后，转动机构带动吸附部变为垂直状态，使铁能够从吸附部上滑下，保证除铁器能够连续正常的工作，从而提高处理效率。

权利要求书1页 说明书5页 附图2页CN 106040424 A 2016.10.26C N 106040424A1.一种除铁器，其特征在于，包括上壳体、下壳体、转动机构和具有磁性的吸附部，所述上壳体与所述下壳体盖合并形成空腔，所述上壳体设置有进口，所述进口与所述空腔连通，所述下壳体设置有出口，所述出口与所述空腔连通；所述转动机构安装在所述上壳体上，所述吸附部与所述转动机构的输出端连接，所述吸附部呈板状，且所述吸附部位于所述空腔内，所述转动机构驱动所述吸附部转动，所述吸附部相对于所述上壳体转动的轴心线与所述吸附部的板面平行，所述转动机构驱动所述吸附部的板面与所述进口达到预设的角度，或者所述转动机构驱动所述吸附部的板面呈竖直状态。

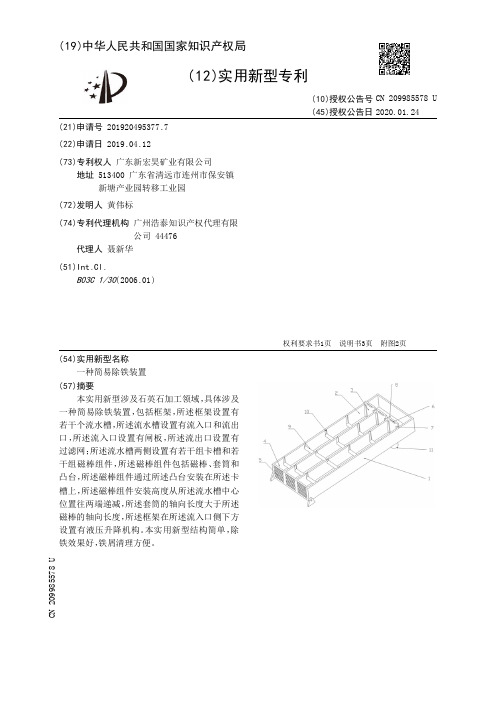

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920495377.7(22)申请日 2019.04.12(73)专利权人 广东新宏昊矿业有限公司地址 513400 广东省清远市连州市保安镇新塘产业园转移工业园(72)发明人 黄伟标　(74)专利代理机构 广州浩泰知识产权代理有限公司 44476代理人 聂新华(51)Int.Cl.B03C 1/30(2006.01)(54)实用新型名称一种简易除铁装置(57)摘要本实用新型涉及石英石加工领域，具体涉及一种简易除铁装置，包括框架，所述框架设置有若干个流水槽，所述流水槽设置有流入口和流出口，所述流入口设置有闸板，所述流出口设置有过滤网；所述流水槽两侧设置有若干组卡槽和若干组磁棒组件，所述磁棒组件包括磁棒、套筒和凸台，所述磁棒组件通过所述凸台安装在所述卡槽上，所述磁棒组件安装高度从所述流水槽中心位置往两端递减，所述套筒的轴向长度大于所述磁棒的轴向长度，所述框架在所述流入口侧下方设置有液压升降机构。

本实用新型结构简单，除铁效果好，铁屑清理方便。

权利要求书1页 说明书3页 附图2页CN 209985578 U 2020.01.24C N 209985578U权　利　要　求　书1/1页CN 209985578 U1.一种简易除铁装置，其特征在于：包括框架，所述框架设置有若干个流水槽，所述流水槽设置有流入口和流出口，所述流入口设置有闸板，所述流出口设置有过滤网；所述流水槽两侧设置有若干组卡槽和若干组磁棒组件，所述磁棒组件包括磁棒、套筒和凸台，所述磁棒组件通过所述凸台安装在所述卡槽上，所述磁棒组件安装高度从所述流水槽中心位置往两端递减，所述套筒的轴向长度大于所述磁棒的轴向长度，所述框架在所述流入口侧下方设置有液压升降机构。

2.根据权利要求1所述的一种简易除铁装置，其特征在于：所述流入口设置有凹槽，所述闸板安装在所述凹槽上，所述闸板设置有手拉环。
