立志当早,存高远

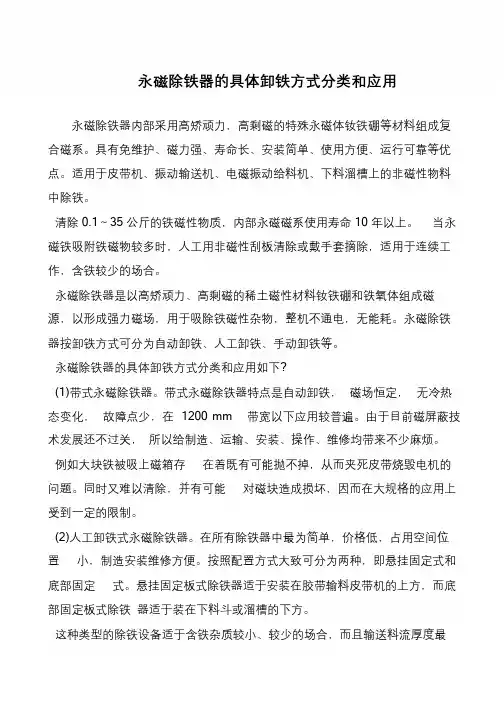

永磁除铁器的具体卸铁方式分类和应用
永磁除铁器内部采用高矫顽力,高剩磁的特殊永磁体钕铁硼等材料组成复合磁系。
具有免维护、磁力强、寿命长、安装简单、使用方便、运行可靠等优点。
适用于皮带机、振动输送机、电磁振动给料机、下料溜槽上的非磁性物料中除铁。
清除0.1~35 公斤的铁磁性物质,内部永磁磁系使用寿命10 年以上。
当永磁铁吸附铁磁物较多时,人工用非磁性刮板清除或戴手套摘除,适用于连续工作,含铁较少的场合。
永磁除铁器是以高矫顽力、高剩磁的稀土磁性材料钕铁硼和铁氧体组成磁源,以形成强力磁场,用于吸除铁磁性杂物,整机不通电,无能耗。
永磁除铁器按卸铁方式可分为自动卸铁、人工卸铁、手动卸铁等。
永磁除铁器的具体卸铁方式分类和应用如下?
(1)带式永磁除铁器。
带式永磁除铁器特点是自动卸铁,磁场恒定,无冷热态变化,故障点少,在1200 mm 带宽以下应用较普遍。
由于目前磁屏蔽技术发展还不过关,所以给制造、运输、安装、操作、维修均带来不少麻烦。
例如大块铁被吸上磁箱存在着既有可能抛不掉,从而夹死皮带烧毁电机的问题。
同时又难以清除,并有可能对磁块造成损坏,因而在大规格的应用上受到一定的限制。
(2)人工卸铁式永磁除铁器。
在所有除铁器中最为简单,价格低,占用空间位置小,制造安装维修方便。
按照配置方式大致可分为两种,即悬挂固定式和底部固定式。
悬挂固定板式除铁器适于安装在胶带输料皮带机的上方,而底部固定板式除铁器适于装在下料斗或溜槽的下方。
这种类型的除铁设备适于含铁杂质较小、较少的场合,而且输送料流厚度最。
除铁器用途:除铁器主要用于除去非磁性物料中所含的铁磁杂质,使物料提纯或保护下级作业中的细碎设备(如雷蒙磨、立式破碎机,对辊挤压磨、包装机械等),广泛用于火力发电,水泥,化工、食品、建材、造纸、冶金、矿山、煤炭等行业。
除铁器分类:①按磁源分为电磁、永磁两大类。
②按卸铁方式分为人工卸铁,自动卸铁。
③接安装方式分悬挂式除铁器、磁滑轮、管道式除铁器。
④按冷却方式有自冷、油冷、强迫风冷式。
选型指南:用户在选用除铁器时必须先考虑是否是输送胶带、带宽、带速、倾角,物料的性质、湿度、粒度、厚度,物料中的含铁多少、铁磁物的粒度、性质,除铁要求、使用环境(温度、湿度、粉尘、有无腐蚀性等)、除铁器本身的特性,安装的位置以及空间尺寸等。
当物料中含铁量较多时,应选用连续自动除铁的RCDC、RCDD、RCDF系列自卸式电磁除铁器;RCYC系列自卸式永磁除铁器;RCT系列永磁滚筒;CFDL系列电磁滚筒。
当物料中含铁量较少时,应选用RCDA、RCDB、RCDE、CF系列人工卸铁悬挂式电磁除铁器;RCY系列永磁除铁器。
当物料中的铁磁物特别少时,选用GJT系列金属探测仪与强磁自卸式电、永磁除铁器配套使用,自动监测自动除铁,具有省电节能、寿命长、除铁效果好等特点。
在使用悬挂式电、永磁除铁器时,如物料过厚可与WCTG系列无磁平行托辊配套使用,提高除尽率。
也可适当降低悬挂高度,以达到理想的除铁效果。
当使用环境粉尘(如煤尘、烟尘、灰尘)较严重时,应选用CF、RCDB、RCDE系列全密封结构的电磁除铁器、RCY系列永磁除铁器。
当物料中含有除铁器不能吸附的金属材料时,应选用GJT系列金属探测仪检测出金属物,自动停机后人工除铁。
当用户不使用输送胶带而采用溜槽、管道、链板机、提升机等设备输送物料时,应采用RCYF.G.T系列管道式永磁除铁器。
除铁器的主要特点是:吸长、大形状的铁磁性物质易于短、小形状的;吸尖形易于球形的;吸动的易于静的。
对于除铁要求较高的场合,如要求悬挂高度大于额定悬挂高度或物料厚度大于额定厚度时,应适当提高除铁器的规格或采用多级除铁。
除铁器的分类及注意事项概述除铁器是一种常用的家用电器,用于清除衣物和家居物品上的铁屑和杂质。
随着科技的进步,除铁器的种类越来越多样化,功能也越来越强大。
本文将介绍除铁器的分类及注意事项,帮助读者更好地选择和使用除铁器。
一、分类1. 手持式除铁器手持式除铁器是最常见的一种型号。
它通常由一个手柄和一个具有吸力的喷嘴组成。
手持式除铁器适合清理衣物、沙发和床上用品等家居物品上的铁屑和杂质。
2. 立式除铁器立式除铁器是一种更大型、功率更高的除铁设备。
它通常有一个底座和一个可以调节高度的吸尘喷嘴。
立式除铁器适合清理地毯、地板以及其他较大面积的家居物品上的铁屑和杂质。
3. 汽车专用除铁器汽车专用除铁器是为了方便清理汽车内部而设计的。
它通常具有更小巧的尺寸和更长的电源线,方便在汽车内部使用。
汽车专用除铁器可以有效地清理汽车座椅、地毯和仪表盘等区域的铁屑和杂质。
4. 工业级除铁器工业级除铁器是一种专门用于工业生产线上清理物料中的铁屑和杂质的设备。
它通常具有较大的吸力和处理能力,适用于大规模生产环境下的物料清理。
二、注意事项1. 安全使用在使用除铁器时,首先要确保设备处于安全状态。
检查电源线是否完好无损,避免出现漏电等安全隐患。
在使用过程中要注意避免将手指或其他物体靠近吸尘喷嘴,以防止意外伤害发生。
2. 清洁维护定期清洁和维护除铁器是保持其正常工作状态的重要步骤。
可以根据使用频率,每隔一段时间清空除铁器内部的杂质,并清洗喷嘴和过滤网等易积灰的部件。
还需要定期检查电源线和插头是否有损坏,确保设备的正常使用寿命。
3. 使用范围不同型号的除铁器适用范围有所差异,要根据具体清理对象选择合适的型号。
手持式除铁器适合清理衣物和家居物品,立式除铁器适合清理地毯和地板,汽车专用除铁器则适合清理汽车内部。
在使用之前,要仔细阅读产品说明书,了解清洁对象的限制范围。
4. 存储注意当不使用除铁器时,应将其存放在干燥、通风的地方,并远离易燃物品。
第1篇第一章总则第一条为加强除铁器管理,保障除铁器安全、高效运行,防止事故发生,根据《中华人民共和国安全生产法》、《中华人民共和国产品质量法》等法律法规,结合本地区实际情况,制定本规定。
第二条本规定适用于本地区所有使用除铁器的单位(以下简称“使用单位”),包括但不限于钢铁、煤炭、电力、化工、建材等行业。
第三条除铁器管理应当遵循“安全第一、预防为主、综合治理”的方针,坚持“谁使用、谁负责”的原则。
第四条县级以上人民政府安全生产监督管理部门负责本行政区域内除铁器的监督管理。
其他相关部门按照各自职责,共同做好除铁器管理工作。
第二章除铁器的基本要求第五条除铁器应当符合国家有关标准和规范,具有生产许可证和产品质量合格证。
第六条除铁器的设计、制造、安装、运行、维护和报废等环节,应当符合以下要求:(一)设计:除铁器设计应当充分考虑使用环境、工作条件和使用要求,确保除铁器的安全性和可靠性。
(二)制造:除铁器制造应当采用先进的制造工艺和材料,确保除铁器的质量。
(三)安装:除铁器安装应当由具有相应资质的单位进行,确保安装质量。
(四)运行:除铁器运行应当严格按照操作规程进行,确保除铁器的正常运行。
(五)维护:除铁器维护应当定期进行,及时发现和排除故障,确保除铁器的安全运行。
(六)报废:除铁器达到报废条件时,应当及时报废,并按照规定进行处理。
第七条除铁器应当具备以下基本功能:(一)自动检测和排除铁磁性物质;(二)自动调节除铁强度;(三)自动报警和故障诊断;(四)安全防护措施;(五)便于操作和维护。
第三章除铁器的使用管理第八条使用单位应当建立健全除铁器管理制度,明确责任,落实措施。
第九条使用单位应当对除铁器操作人员进行培训,确保其掌握除铁器操作规程和安全知识。
第十条除铁器操作人员应当具备以下条件:(一)经过培训,取得相应资格证书;(二)熟悉除铁器操作规程和安全知识;(三)身体健康,无影响操作除铁器的疾病。
第十一条除铁器操作人员应当遵守以下规定:(一)按照操作规程操作除铁器;(二)定期检查除铁器运行状态;(三)发现异常情况及时报告并采取措施;(四)不得擅自离开操作岗位。
RCD系列悬挂式电磁除铁器,产品居国内外同类产品之领先地位,可与皮带输送机、振动输送机、电磁振动给料机等各种输送机配套使用。
它能从散状非磁性物料中清除块状为0.1-50kg的铁磁性物质,对提高物料品位、回收杂铁、保护各道工序设备及有效减少原料铁杂质含量,起到了重要的作用。
广泛应用干火力发电、煤炭、输煤港口、冶金、矿山、陶瓷、化工、玻璃、建材等行业。
概述:
RCDB系列干式电磁除铁器(亦称PDC系列盘式、RCDY系列电磁除铁器)。
其励磁线圈散热方式为自然冷却式,在极其恶劣的环境下工作稳定可靠。
主要用于清除粉状、粒状或块状非磁性物料中的除铁,比如用在破碎机前及皮带输送机上位任何物料的除铁。
主要特点:
▲计算机模拟设计磁透深度大,吸力强。
▲低电供电、功耗小、温升低、故障率低。
▲密封性能好,具有防尘、防晒、耐腐蚀。
▲外壳均匀排排布散热片,使散热面积太太增加,有效控制了温升。
第十二章除铁器部分一、用途除铁器安装在运送散料的胶带上部,可以有效的除去混在散料中的铁磁性物质,防止下级设备中如破碎机、磨煤机等设备的损坏,并可防止输送皮带的撕裂。
火力发电厂一般布置在输煤系统中皮带上部,用来除去混在煤中的铁磁性杂质。
二、型号意义及分类RCD×——×R——矿山机械类其它设备C——除铁器D——电磁式×——B 为人工卸铁、自然冷却D——为自动卸铁、自然冷却F——为自动卸铁、油冷却×——适用的输送带宽度一般按照磁铁性质的不同,可将除铁器分为永磁式除铁器和电磁式除铁器两种。
电磁除铁器按照冷却方式的不同可分为风冷式除铁器、油冷式除铁器(或水冷式)、干式除铁器三种。
电磁除铁器按照弃铁方式的不同又分为带式除铁器和盘式除铁器两种。
三、工作原理铁磁性物质进入磁场后被磁化,在物质两端便产生磁极,同时受到磁场力的作用。
在匀强磁场中,由于各处的磁场强度相同,物质各点所受的两极方向上的磁力都是大小相等、方向相反,所以该物体所受的合外力为零,在此匀强磁场中某一位置处于平衡状态。
铁磁性物体进入非匀强磁场时,原磁场在不同位置所具有的场强值是不相等的,所以物体各点被磁化的强度也不同。
在原磁场强度较强的一端,物体被磁化的强度大,所受的磁场力也大,反之亦然,物体两端在此非均匀强磁场中所受的磁场力不相等。
这时物体便向磁力大的一端移动。
除铁器就是利用这一原理制成的。
(一)、盘式除铁器1、盘式除铁器的操作使用1)、控制部分在控制电路设计中采用了PLC控制。
电动行车和除铁器的运行方式通过控制柜上的转换开关来选择,分为手动档(就地)、零位档和自动档(远程)。
启动时依次合上QF、1QF、2QF、3QF及4QF。
停机时以相反顺序断开。
(1)、手动档:转换开关置于手动档时,可以通过控制柜上的按钮实现对电动行车和除铁器八个动作的手动控制:1SB1、1SB2分别控制#1电动行车的正转和反转;1SB3、1SB4分别控制#1除铁器的励磁运行和停止;2SB1、2SB2分别控制#2电动行车的正转和反转;2SB3、2SB4分别控制#2除铁器的励磁运行和停止。
6.18、除铁器新建和改造系统内要有可靠全面的除铁、除杂设备,要求:所有的除铁器为强迫油循环自卸式电磁除铁器或超强蒸发冷却自卸式电磁除铁器,保证可以重载运行。
选用国内知名厂家性能可靠的设备,宽度与胶带机宽度相同。
所有除铁器尽量在胶带机头部设置。
除铁器技术要求:除铁器本体结构应全部采用焊接密封,应杜绝内部线圈遭受外部水汽的侵入。
线圈应采用高级绝缘材料,内部磁心采用铁磁性材料制造,线圈应采用高级绝缘材料,应具备较好的绝缘防护等级和耐热、散热性能。
除铁器均采用外传动方式,驱动装置选用SEW电机减速机一体型,电机功率不低于7.5KW。
距离设备1m处噪声不大于60dB。
除铁器滚筒腰鼓型结构,具备自动纠偏功能,特制全密封轴承座。
每台除铁器带配套双轨手动组合小车,以便除铁器可以方便移动。
每台除铁器应配置4件悬挂吊具,吊具应具有使除铁器同步移动的连杆机构。
所有吊具应能在现场根据实际安装高度进行调节。
除铁器要设置杂物回收箱。
弃铁箱用6mm钢板制作,底部带橡胶轮,侧面带推手,上部设4个吊耳。
每台带式除铁器配置1套弃铁箱。
弃铁车的尺寸宽度应大于带宽,车厢侧板高度不小于500mm,每个车轮的承载力不小于300kg。
供电和控制要求供电电压为660V,供电频率50Hz。
除铁器参与系统联锁和远方程序控制。
厂家应提供除铁器动力、控制用的所有电气设备,控制柜与除铁器间的连接电缆由厂家提供并留有余量。
控制箱留有与运煤系统设备联锁运行的接口,其接口的接点数应满足运煤系统的要求,厂家有义务配合运煤系统程控承包商完成程控功能。
控制箱设有手动/自动切换开关,具有就地/远方控制功能,手动时能在盘上手动操作各电动设备的启/停,自动时能通过自动控制系统远程控制,一种方式使用时另一种操作自动闭锁;应能提供设备的运行、停止及故障信号进程控PLC(该信号应为无源干接点,接点最小容量为220VAC,3A),并能接受从程控PLC来的启动、停止信号(该信号应为无源干接点,接点最小容量为240VAC,3A)。

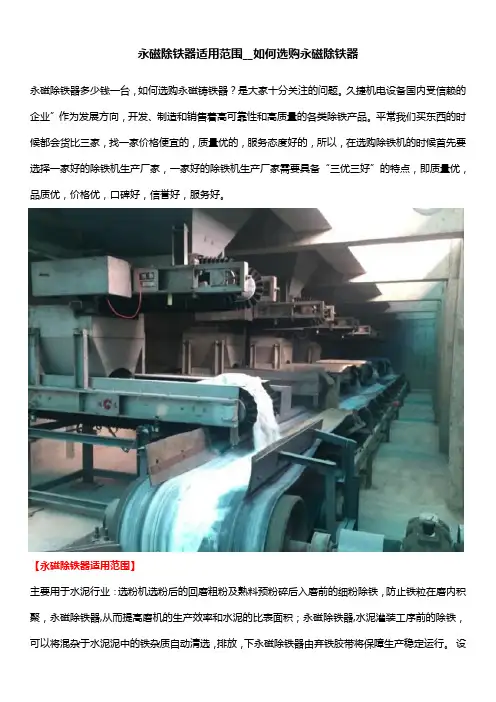

永磁除铁器适用范围__如何选购永磁除铁器永磁除铁器多少钱一台,如何选购永磁铸铁器?是大家十分关注的问题。
久捷机电设备国内受信赖的企业”作为发展方向,开发、制造和销售着高可靠性和高质量的各类除铁产品。
平常我们买东西的时候都会货比三家,找一家价格便宜的,质量优的,服务态度好的,所以,在选购除铁机的时候首先要选择一家好的除铁机生产厂家,一家好的除铁机生产厂家需要具备“三优三好”的特点,即质量优,品质优,价格优,口碑好,信誉好,服务好。
【永磁除铁器适用范围】主要用于水泥行业:选粉机选粉后的回磨粗粉及熟料预粉碎后入磨前的细粉除铁,防止铁粒在磨内积聚,永磁除铁器,从而提高磨机的生产效率和水泥的比表面积;永磁除铁器,水泥灌装工序前的除铁,可以将混杂于水泥泥中的铁杂质自动清选,排放,下永磁除铁器由弃铁胶带将保障生产稳定运行。
设备特点:变形壳转动为磁系运转,从结构上加大了磁系的作用过程,配以独特的分离机构,铁杂物分享更彻底。
采用耐高温、强磁力的钕铁硼磁材,磁场强度高。
整机串接于粉料输送管道中,法兰式联接,安装方便。
永磁除铁器,除铁、卸铁自动完成,设备运转无需专人看管。
永磁体做磁源,无需耗电,小功率电力排渣,耗电极低,永磁除铁器,结构紧凑,工作稳定可靠。
永磁除铁器除铁器分为平板磁选机,平板除铁器等设备。
是一种能产生强大磁场吸引力的设备,它能够将混杂在物料中铁磁性杂质清除,永磁除铁器,以保证输送系统中的破碎机、研磨机等机械设备安全正常工作,同时可以有效地防止因大、长铁件划裂输送皮带的事故发生,亦可显着提高原料品位。
按其卸铁方式又可分为人工卸铁、自动卸铁和程序控制卸铁等多种工作方式,由于使用场合和磁路结构不同,形成了各种系列的产品。
永磁除铁器用途永磁除铁器内部采用高矫顽力,永磁除铁器高剩磁的特殊永磁体组成的复合磁系,具有磁场强、寿命长、运行可靠、无需维护等特点。
与电磁除铁器的比较无需电能励磁,具有显著节能的效果;永磁除铁器无需控制电路,运行可靠无故障;体积小易安装优点。

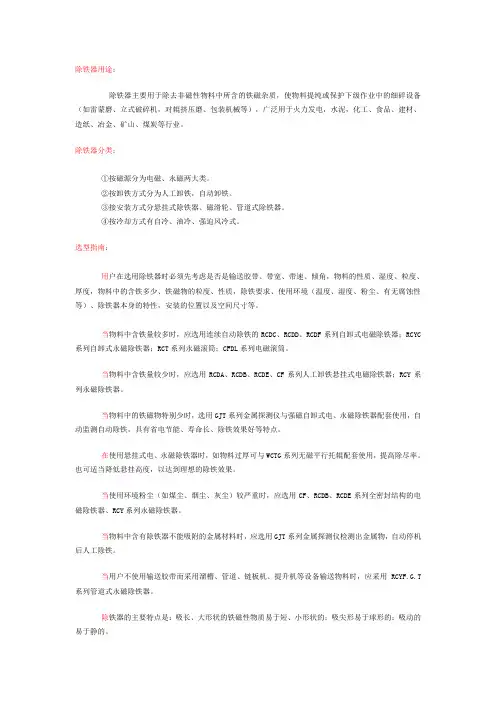

1、除铁器用途:
除铁器主要用于除去非磁性物料中所含的铁磁杂质,使物料提纯或保护下级作业中的细碎设备(如雷蒙磨、立式破碎机,对辊挤压磨、包装机械等),广泛用于火力发电,水泥,化工、食品、建材、造纸、冶金、矿山、煤炭等行业。
2、除铁器分类:
①按磁源分为电磁、永磁两大类。
②按卸铁方式分为人工卸铁,自动卸铁。
③接安装方式分悬挂式除铁器、磁滑轮、管道式除铁器。
④按冷却方式有自冷、油冷、强迫风冷式。
3.选型指南
1、用户在选用除铁器时必须先考虑是否是输送胶带、带宽、带速、倾角,物料的性质、湿度、粒度、厚度,物料中的含铁多少、铁磁物的粒度、性质,除铁要求、使用环境(温度、湿度、粉尘、有无腐蚀性等)、除铁器本身的特性,安装的位置以及空间尺寸等。
2、当物料中含铁量较多时,应选用连续自动除铁的RCDC、RCDD、RCDF系列自卸式电磁除铁器;RCYC 系列自卸式永磁除铁器;RCT系列永磁滚筒;CFDL系列电磁滚筒。
3、当物料中含铁量较少时,应选用RCDA、RCDB、RCDE、CF系列人工卸铁悬挂式电磁除铁器;RCY 系列永磁除铁器。
4、当物料中的铁磁物特别少时,选用GJT系列金属探测仪与强磁自卸式电、永磁除铁器配套使用,自动监测自动除铁,具有省电节能、寿命长、除铁效果好等特点。
5、在使用悬挂式电、永磁除铁器时,如物料过厚可与WCTG系列无磁平行托辊配套使用,提高除尽率。
也可适当降低悬挂高度,以达到理想的除铁效果。
6、当使用环境粉尘(如煤尘、烟尘、灰尘)较严重时,应选用CF、RCDB、RCDE系列全密封结构的电磁除铁器、RCY系列永磁除铁器。
7、当物料中含有除铁器不能吸附的金属材料时,应选用GJT系列金属探测仪检测出金属物,自动停机后人工除铁。
8、当用户不使用输送胶带而采用溜槽、管道、链板机、提升机等设备输送物料时,应采用RCYF.G.T系列管道式永磁除铁器。
9、除铁器的主要特点是:吸长、大形状的铁磁性物质易于短、小形状的;吸尖形易于球形的;吸动的易于静的。
10、对于除铁要求较高的场合,如要求悬挂高度大于额定悬挂高度或物料厚度大于额定厚度时,应适当提高除铁器的规格或采用多级除铁。
11、磁选机选型时,物料是矿浆,需用CT湿式(逆流槽N)(半逆流槽B)(顺流槽N)。
如用户的物料是干粉状可使用CXG干粉筒式磁选机,大小可根据用户产量t/h。
