【CN209866206U】一种同步顶升系统【专利】

( 57 )摘要 本实 用新型公 开了一 种应 用于海洋行业中
的同 步顶升系统 ，包括电 控系统模块 、液压泵站 模块、液压千斤顶模块、控制阀模块、数据检测模 块 、数据记录模块 ，所述液压千斤 顶模块与所述 液压泵站模块相连接，所述数据检测模块包括压 力传感器模块与位移传感器模块。有益效果 ：本 实用新型通过液压驱动、压力和位移闭环自动控 制方式 ，实现多点控制可实现重载称重 ，同 步顶 升 ，同 步降 落 ，行程可控 ，自 动稳压等功能 、本实 用新型通过调速模块，提高每个分组内各个液压 千斤 顶的 顶升精度 ，配以 适当的 监 测和电 控 ，就 可精确控制液压千斤顶的升降速度，实现液压千 斤顶的同步控制，使得顶升物在顶升和降落过程 中 底部水平平稳 、本实 用新型 系统直观便捷 ，维 护保养简单。
权利要求书1页 说明书4页 附图1页
CN 209493266 U
CN 209493266 U
权 利 要 求 书
1/1 页
1 .一种应用于海洋行业中的同步顶升系统，其特征在于，包括电控系统模块(1)、液压 泵站模块(2)、液压千斤顶模块(3)、控制阀模块(4)、数据检测模块(5)、数据记录模块(6) ， 所述液压千斤顶模块 (3) 与所述液压泵站模块 (2) 相连接 ，所述数据检测模块 (5) 包括压力 传感器模块(7) 与位移传感器模块(8) ，所述液压千斤顶模块(3)上连接有顶升物(9)。
2
CN 209493266 U
说 明 书
1/4 页
一种应用于海洋行业中的同步顶升系统
技术领域 [0001] 本实用新型涉及海洋行业技术领域，具体来说，涉及一种应用于海洋行业中的同 步顶升系统。
背景技术 [0002] 顶升是指利用千斤顶和交替填塞的柱块，将在地面上就地拼装或灌筑成型的屋盖 结构逐步顶升到设计标高的施工方法。 [0003] 顶升装置也Байду номын сангаас泛应用于海洋行业，由于海洋行业船舶等物质质量较大，在提高时 常常需要通过数个千斤顶合力才能顶升起来，但是由于数个千斤顶可能在顶升过程中活塞 起升高度的不均衡而造成顶升物体底部水平面偏移从而存在安全隐患，因此需要一种应用 于海洋行业中的同步顶升系统来解决这个问题。 [0004] 针对相关技术中的问题，目前尚未提出有效的解决方案。

权利要求书1页 说明书2页 附图2页
CN 209352166 U
CN 209352166 U
权 利 要 求 书
1/1 页
1 .一种全新的顶升平移装置，包括升降架体（1），其特征在于，所述升降架体（1）的底部 设置有固定架体（2），且固定架体（2）与升降架体（1）之间通过导柱（5）连接，所述固定架体 （2）上设置有铜套支座（6），且铜套支座（6）设置在固定架体（2）的两侧，所述铜套支座（6）内 设置有无油铜套（7），且导柱（5）活动穿过无油铜套（7），所述固定架体（2）的两侧分别设置 有输送线（11），所述升降架体（1）上设置有带顶滚轮双节距输送链（3），所述导柱（5）上远离 升降架体（1）的一端固定连接有顶升液压缸（4）。
2 .根据权利要求1所述的一种全新的顶升平移装置，其特征在于，所述升降架体（1）上 安装有多组支撑板（12），且支撑板（12）的另一端设置有带顶滚轮双节距输送链（3），所述支 撑板（12）上靠近带顶滚轮双节距输送链（3）的一端固定连接有销轴（9），且销轴（9）与带顶 滚轮双节距输送链（3）通过链扣链片（10）连接。

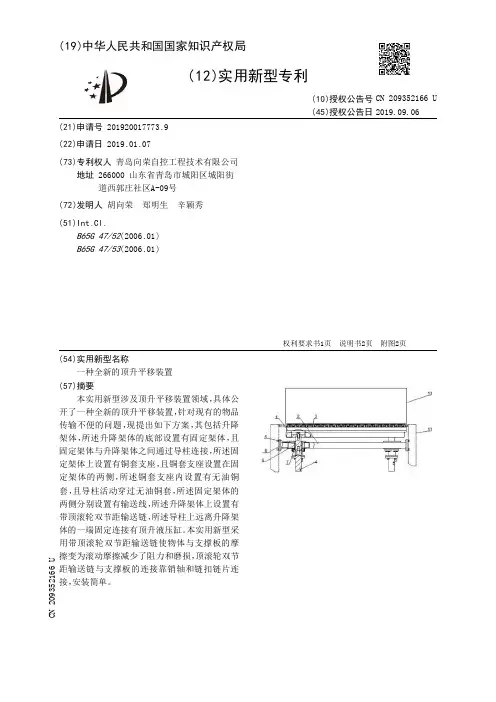

(51)Int .Cl . B65G 47/52(2006 .01) B65G 47/53(2006 .01)
(10)授权公告号 CN 209352166 U (45)授权公告日 2019.09.06
( 54 )实用新型名称 一种全新的顶升平移装置
( 57 )摘要 本实用新型涉及顶升平移装置领域，具体公
具体实施方式 [0015] 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行
3
CN 209352166 U
ቤተ መጻሕፍቲ ባይዱ说 明 书
2/2 页
清楚 、完整地描述 ，显然 ，所描述的实施例仅仅是本实 用新型一部分实施例 ，而不是全部的 实施例。 [0016] 参照图1-3，一种全新的顶升平移装置，包括升降架体1，升降架体1的底部设置有 固定架体2，且固定架体2与升降架体1之间通过导柱5连接，固定架体2上设置有铜套支座6， 且铜套支座6设置在固定架体2的两侧，铜套支座6内设置有无油铜套7，且导柱5活动穿过无 油铜套7，固定架体2的两侧分别设置有输送线11，升降架体1上设置有带顶滚轮双节距输送 链3，导柱5上远离升降架体1的一端固定连接有顶升液压缸4，升降架体1上安装有多组支撑 板12，且支撑板12的另一端设置有带顶滚轮双节距输送链3，支撑板12上靠近带顶滚轮双节 距输送链3的一端固定连接有销轴9，且销轴9与带顶滚轮双节距输送链3通过链扣链片10连 接 ，导柱5的 一端固定连接在升降 架体1 ，且 另一端固定连接有顶升液压缸4 ，带顶滚轮双节 距输送链3的表面设置有物体13，固定架体2的两端通过连接板8与两侧的输送线11连接。 [0017] 在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽 度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、 “顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为 了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的 方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。 [0018] 此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性 或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者 隐 含地包括一个或者更多个该特征。在本实 用新型的 描述中 ，“多个”的 含义是两个或两个 以上，除非另有明确具体的限定。 [0019] 工作原理：首先砖垛在输送线11上移动，当砖垛到升降架体1的一侧时，顶升液压 缸4 启动 ，升降 架体1升起 ，将砖垛顶起与一 侧的 输送线11分离 ，砖垛在外力作 用下 ，通过升 降架体1上带顶滚轮双节距输送链3的横线给移动，移动到另一侧的输送线11上，完成后，顶 升液压缸4落下，固定架体2通过连接板与输送线相连，物体13被顶起后脱离输送线11，通过 外力与输送方向垂直推出，完成平移。 [0020] 以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不 局限 于此 ，任何熟悉本技术领域的技术人 员在本实 用新型揭露的技术范围内 ，根据本实 用 新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范 围之内。
