消火栓箱安装技术交底

消火栓安装技术交底一、施工准备1、土建已具备安装条件，砼预留洞及轻质隔板墙上开洞均已完成。

2、消火栓设备、消火栓箱及安装辅材均已到货，并验收通过。

3、安装使用的工具、器具等均已准备好。

二、施工技术要求1、消火栓栓口距地1.1m，安装时，结合消火栓箱尺寸，消火栓箱与灭火器箱联体时，箱底边距地0.16m；单体消火栓箱，箱底边距地0.96m，具体做法参见99S202 （见附页）。

2、暗装于轻质隔板墙上的消火栓箱用M8*100的自攻螺丝固定；暗装于砼墙上的消火栓箱用M6*800的膨胀螺栓固定。

箱体稳固后，再用M5水泥砂浆填充抹平。

3、消防水枪安装应符合下列要求：①、安设的消防水枪其型号、性能等参数应与设计图相符。

②、安设好的水枪，枪上各种配件应齐全。

4、安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。

5、其他要求：①、栓口应朝外，并不应安装在门轴侧。

②、阀门中心与箱侧面140MM，允许偏差±5MM。

③、阀门中心与箱后内表面100MM，允许偏差±5MM。

④、消火栓箱体垂直度，允许偏差3MM。

三、成品保护及文明施工1、施工时不得破坏轻质隔板墙、地板砖等已完工程。

2、安装时要轻拿轻放，以防破坏玻璃。

3、做到活完场清，对安装残留的废料及时清理干净。

四、安全注意事项1、进入施工现场要带安全帽。

2、使用电动工具时，应先检查是否有良好的接地线，不允许带电移动电动工具。

3、需焊接时需由专业焊工施工，并熟知相关电焊的安全规程。

交底人：审批人：接受人：年月日。

施工技术建设单位工程名称交底日期交底地点交底部位引用规范规程《建筑给水排水设计规范》GB50015-2003《高层民用建筑设计防火规范》GB50045-95(2005) 《自动喷水灭火系统设计规范》GB50084-2001(2005) 《建筑灭火器配置设计规范》GB50140-2005施工交底内容施工准备1 材料要求：1.1 消火栓系统管材应根据设计要求选用，一般采用碳素钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象；1.2 消防系统的水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规则，表面光洁，无裂纹，启闭灵活，有产品出厂合格证；1.3 消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。

金属箱体无锈蚀，划伤，箱门开启灵活。

箱体方正，箱内配件齐全。

栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证；2 主要机具：2.1 套丝机，砂轮锯，台钻，电锤，手砂轮，电焊机，电动试压泵等机械；2.2 套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，电气焊等工具；3 作业条件：3.1 主体结构已验收，现场已清理干净；3.2 管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等；3.3 设备基础经检验符合设计要求，达到安装条件；3.4 安装管道所需要的操作架应由专业人员搭设完毕；3.5 检查管道支架、预留孔洞的位置、尺寸是否正确。

技术：1、消防管道安装工艺流程：安装准备—干管安装—报警阀安装—立管安装—喷洒分层支干管、消火栓及支管安装—水流指示器、消防水泵、高位水箱、水泵结合器安装—管道试压—管道冲洗—喷洒头支管安装（系统综合试压及冲洗）--节流装置安装—报警阀配件、消火栓配件、喷洒头安装--系统通水试验。

2、信号阀应安装在水流指示器前的管道上，与水流指示器的间距不应小于300mm。

2、水流指示器安装应在管道试压和冲洗合格后进行，安装时竖直安装在水平管道上侧，其动作方向应和水流方向一致，叶片不能与管道壁发生磨擦和碰撞。

1.4.3消火栓箱体安装在轻体隔墙上应有加固措施。
1.5管道压力试验：
1.5.1消防管道试压为配合装修可分层分段进行，上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管路有无渗漏，如有法兰、阀门等部位渗漏，应在加压前紧固，升压后再出现渗漏时做好标记，卸压后处理，必要时泄水处理。冬季试压环境温度不得低于+5℃，试压合格后及时办理验收手续
1.4立、干管安装：
1.4.1消火栓系统干管安装应根据设计要求使用管材。
1.4.2管道在焊接前应清除接口处的浮锈、污垢及油脂。
1.4.3当直径≤100mm时应采用螺纹丝口连接；直径大于100mm时采用沟槽连接，连接处破坏镀锌层的应做防腐处理。
1.4.4管道穿墙处不得有接口；管道穿过伸缩缝处应按设计要求设置波纹管等技术措施。
1.8.3 消防水泵的出水管上应安装止回阀、控制阀和压力表，或安装控制阀、多功能水泵控制阀和压力表; 系统的总出水管上还应安装压力表和泄压阀; 安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞; 压力表量程应为工作压力的 2～2.5倍。
1.9. 消防气压给水装置安装
1.9.1 消防气压给水设备的气压罐， 其容积、 气压、 水位及工作压力应符合设计要求。
15Байду номын сангаас9
2.11
8.74
DN150
15.9
2.16
11.91
DN200
19.1
2.34
11.91
DN250
19.1
2.39
11.91
DN300
19.1
2.77
11.91
1.3.8管道安装
1、穿墙及过楼板的管道，应加套管，墙体贯穿部位应设置阻火圈或长度不小于300mm的防火套管，且防火套管的明露部分长度不宜小于200mm;管道过沉降缝或伸缩缝应采用金属波纹伸缩节。

消火器、箱安装安全技术交底表
一、安全前提
1.1 消火器、箱安装位置应符合设计规定，不得挡住疏散通道，不得阻挡扶手和楼梯口等设施。

1.2 安装消火器、箱的场所应通风、干燥，并且远离爆炸性、
易燃性物质。

1.3 安装消火器、箱时，应注意设施的稳定性，以避免日后经
常倾倒。

二、消火器的安装
2.1 要求
2.1.1 按照设计规定安排位置并标明数量和种类。

2.1.2 工具、设施选择应该得到验收。

2.2 步骤
2.2.1 根据设计图纸的要求，找到正确的安装位置。

2.2.2 安装完毕后，应当进行试压，以确保消火器能够正常使用。

三、消防箱的安装
3.1 要求
3.1.1 按照设计规定安排位置并标明数量和种类。

3.1.2 消防箱的安装应该安装在设备和设施的边缘位置，便于员工随时取用。

3.2 步骤
3.2.1 根据设计图纸的要求，找到正确的安装位置。

3.2.2 消防箱安装后，进行试开锁，以确保消防箱能够正常使用。

四、注意事项
4.1 安装好的消防设施须定期维护、保养，以确保其正常使用，并且保持完好的外观。

4.2 在使用消防设备时，应按照要求使用，并避免两次以上使
用同一个消防器。

以上是本公司消火器、箱安装安全检验表，望遵守并做好记录，以保障员工的人身安全和财产安全。

电控按钮时，应注意与电器专业配合施工。
3.6通水调试：
3.6.1通水调试前消防设备包括水泵、结合器、节流装置等应安装完，其中水泵做完单机调试工
作。
3.6.2系统通水达到工作压力，选系统最不利点消火栓做试验，通过水泵结合器及消防水泵加压， 消防栓喷放压力均应满足设计要求。
4质量标准
主控项目
4.1.1室消火栓系统安装完成后应取屋顶层（或水箱间）试验消火栓和首层取二处消火栓做试射试
2.2.2消火栓箱的规格类型应符合设计要求，本工程采用本工程消火栓箱采用薄型单栓带灭火器
箱组合式消防柜（甲型），及单栓带消防软管卷盘消火栓箱（甲型），具体参见国标04S202-P24及
04S202-P12。箱体表面平整、光洁。金属箱体无锈蚀，划伤，箱门开启灵活。箱体正，箱配件齐全。 栓阀外型规矩，无裂纹，启闭灵活，关闭密，密封填料完好，有产品出厂合格证。
3阀门中心距箱侧面为140mm，距箱后表面为100mm，允偏差土5mm。

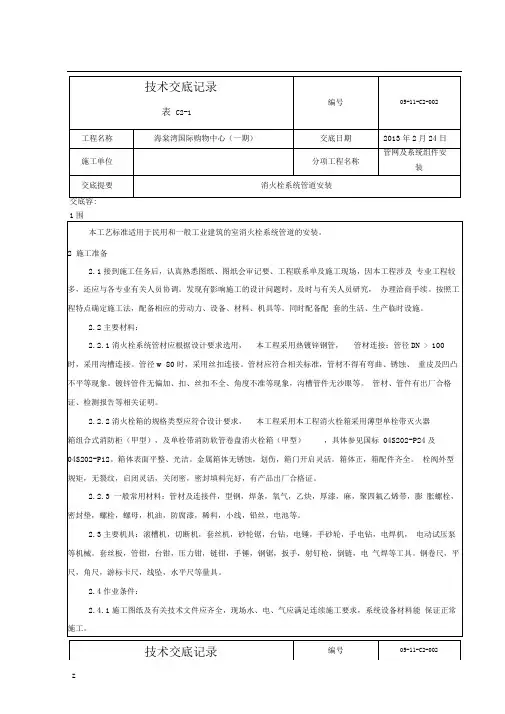

技术交底记录
编号
05-11-C2-002
表C2-1
工程名称
海棠湾国际购物中心（一期）
交底日期
2013年2月24日
施工单位
分项工程名称
管网及系统组件安
装
交底提要
消火栓系统管道安装
4消火栓箱体安装的垂直度允偏差为3mm。
检验法：观察和尺量检查。
2.2.3一般常用材料：管材及连接件，型钢，焊条，氧气，乙炔，厚漆，麻，聚四氟乙烯带，膨 胀螺栓，密封垫，螺栓，螺母，机油，防腐漆，稀料，小线，铅丝，电池等。
2.3主要机具：滚槽机，切断机，套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机， 电动试压泵等机械。套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电 气焊等工具。钢卷尺，平尺，角尺，游标卡尺，线坠，水平尺等量具。

(2)消防水泵、水泵接合器安装
按照相关工艺标准执行。
6．系统强度试验
试验方法及标准详见第4款。
6．管道冲洗
（1)管道冲洗在水压试验合格后进行，冲洗时水流速度不宜小于3m／s，冲洗水流量按设计最大流量进行。出水口处的水色和透明度与入水口处基本一致为合格。
(2)排水应畅通，排水管道的截面积不得小于被冲洗管道截面面积的60％。7.消火栓箱安装
交底日期
2015年4月14日
施工单位
长春建工集团有限公司
分项工程名称
室内消火栓安装工程
交底摘要
室内消火栓系统安装
页数
共4页第1页
交底内容：
一、材料、设备要求
1．管材、管件及设备等应有出厂合格证，消防专用设备及附件应有"CCC"认证证件。
2．管材应符合设计要求，碳素钢管不得有弯曲、锈蚀、重皮及凹凸不平等；镀锌钢管管壁内外应镀锌均匀，无锈蚀、无飞刺等。
2)紧固法兰盘螺栓时要对称拧紧，紧固好的螺栓外露丝扣应为2～3扣，不宜大于螺栓直径的1／2。3)法兰盘衬垫一般采用厚度为3mm的橡胶垫片，垫片要与管径同心，不得放偏。4)安装两端带法兰的短管时，应先将短管与法兰点焊，将两端法兰紧固后再将短管与法兰焊接。(4)沟槽连接
1)被加工钢管的断面与管道轴线必须垂。自。钢管末端要平滑无毛边。加工钢管时，钢管与压槽机的力矩应保持在同一直线上。
2. 4作业条件
1．主体结构已完成。
2．管道安装所需要的基准线(+0.5m或+1．Om水平控制线)已明确。
3．水泵等设备安装的室内地面已完工，水泵及其他设备的混凝土基础强度应达到75％以上，尺寸、位置和标高符合设计要求。
4．水池及水箱具备管道安装条件。

审核人一、 施工准备1、施工前熟悉消火栓系统施工图纸，参照图纸及预留孔洞，准确定位即将施工的消火 栓箱位置、明装箱体、暗装箱体、开门方向、进管方向等。

2安装前应检查箱体表面是否平整、光滑；箱门开启应灵活，栓阀启闭灵活，无裂纹等缺陷，关闭严密；水枪齐全完好，无砂眼漏水现象，接口垫圈完整；水带外观完整无缺、 无腐蚀、无污染现象，渗水量不得超过标准要求；软管卷盘配件齐全，转动灵活。

3、 主要机具：电焊机、切割机、台钻、电锤、打磨机、套丝机等准备齐全。

4、 施工所需电、气、水俱全，道路畅通，安装场地清理干净。

5、 施工前对班组进行技术交底。

、施工工艺室内消火栓安装程序:1、固定箱体本工程使用薄型单栓带消防软管卷盘消火栓（SG20B65Z-J 尺寸200*700*1000）。

固定 箱体时时，必须取下箱门、水枪、消防水带、软管卷盘等部件。

箱体的固定标高和位置 要符合设计要求，箱体下口距地面完成面1000mm （1）水暖管井暗装的箱体要与土建 成形后的墙面平齐，一般宜超出结构面 15〜25mm 箱体安装稳固之后，应清除箱内异 物，打扫干净。

（2）楼梯间暗装采用半暗装，箱体入墙 140mm 并保证箱后有20mni 墙 面不出现裂缝，满足装饰要求。

暗装位置为楼梯间剪力墙时，还需箱体背衬A 级防火板， 耐火极限达到3小时。

（3）其余采用明装。

（见附图1）1、 本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

审核人审核人技术交底记录编号05-C2-008表 C2-1工程名称交底日期 2016年8月21日 施工单位分项工程名称室内消火栓安装交底提要 室内消火栓安装*. *fttttll.i|l4l]44ftt«£.1 NAO»»!UBft*sJ i«I.i 岸丸峥■!!* ten i it no U--1-J1 ・llfl薄型单栓带消防软管書盘消火栓箱认匚Tii]Si"i15附图1薄型单栓带消防软管卷盘消火栓（SG20B65Z-J 尺寸200*700*1000）1）暗装、半暗装箱体：暗装在砖墙、混凝土墙上的消火栓箱，箱体与墙体之间使用木楔填塞，找平找正，待箱体稳固后，再用 M5水泥砂浆填实抹平。

室内消火栓系统安装施工技术交底1、施工准备1、1材料质量要求(1)消火栓系统管材应根据设计要求选用,一般采用碳素钢管或无缝钢管,管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。

(2)消火栓箱得规格类型应符合设计要求,箱体表面平整光洁金属箱体无锈蚀,划伤,箱门开启灵活。

箱体方正,箱内配件齐全。

栓阀外形规矩,无裂纹,启闭灵活关闭严密,密封填料完好,有产品出厂合格证。

1、2主要施工机真套丝机、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械,套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、倒链、电气焊等工具。

1、3作业条件(1)施工图纸及有关技术文件应齐全,现场水、电、气应满足连续施工要求,系统设备材料能保证正常施工。

(2)管道及箱体安装所需要得基准线应测定并标明。

预留、预埋已随结构施工完成。

2、施工工艺2、1一般要求(1)认真熟悉图纸,根据施工方案、技术、安全交底得具体措施选用材料,测量尺寸,绘制草图,预制加工。

(2)核对有关专业图纸,查瞧各种管道得坐标、标高就是否有交叉或排列位置不当,及时与设计人员研究解决,办理治商手续。

(3)检查预埋件与预留洞就是否准确。

(4)检查管材、管件、阀门、设备及组件等就是否符合设计要求与质量标准。

(5)要安排合理得施工顺序,避免工种交叉作业干扰,影响施工。

2、2干管安装(1)管道在焊接前应清除接口处得浮锈、污垢及油脂。

(2)当壁厚≤4mm,直径≤50mm时,应采用气焊;壁厚≥4、5mm,直径≥70mm时,应采用电焊。

(3)不同管径得管道焊接,连接时如两管径相差不超过小管径得15％,可将大管端部缩口与小管对焊。

如果两管相差超过小管径15％,应加工异径短管焊接。

(4)管道对口焊缝上不得开口焊接支管,焊口不得安装在支吊架位置上。

(5)管道穿墙处不得有接口(丝接或焊接)管道穿过伸缩缝处应有防冻措施。

(6)碳素钢管开口焊接时要错开焊缝,并使焊缝朝向易观察与维修得方向上。

消火栓安装技术交底消火栓安装技术交底以下为消火栓安装技术交底的内容：图纸设计说明：1.管道材质：采用热浸镀锌钢管。

2.连接方式：沟槽连接。

3.消防管道采用手柄对夹蝶阀D71X。

4.消火栓箱型号：带灭火器箱组合式消防柜（700×1800×240）。

5.手提式灭火器：4Kg装干粉（磷酸铵盐）。

一、施工准备1.采用热浸镀锌钢管及管件，管道管壁内外镀锌均匀，无锈蚀、无飞刺。

管件涂漆均匀，色泽光亮，外观干净无锈蚀。

2.消火栓箱体的规格类型应符合设计要求，采用带灭火器箱组合式消防柜，箱体表面平整、光洁。

金属箱体无锈蚀，划伤，箱门开启灵活。

箱体方正，箱内配件齐全。

栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。

3.阀门规格型号符合设计要求，进场2天内按规范要求做水压试验，经建设单位、监理单位验收合格后方可使用。

二、施工工序1.熟读图纸设计说明、BIM图纸要求及技术交底。

2.管道及支架除锈刷漆：（1）消火栓管道（热浸镀锌钢管）刷调和漆（红色）两道，（2）管道支架刷樟丹防锈漆（灰色）两道，调和漆（灰色）两道。

3.施工现场测量放线：（1）根据BIM图纸尺寸将干管上三通、弯头及阀部件位置确定，管道划线切割；（2）根据BIM图纸尺寸将支架位置及标高确定，支架立杆尺寸按现场每处实际尺寸下料，干管卡箍件两侧各一个支架，两侧支架中心与卡箍件中心距离统一为300mm（图一），消火栓支管每处支架为三个，第一个支架距干管300mm，第二个支架距地面1800mm（图二），第三个支架在消火栓头横支管处（图三），干管门字架尺寸（图四），丁字架尺寸（图五），支管丁支架尺寸（图六）。

4.穿墙套管制作安装及干管安装。

穿墙套管的管径比管道管径大两号，套管采用薄皮焊管，套管内刷灰色防锈漆两道，管道置于套管中心，套管两侧与墙体___。

在管道下料及沟槽时，需要符合《管道沟槽连接技术规程》（后附）内的规定。

安装技术交底 施工方案
一、交底范围 适用于室内消火栓安装施工。
二、设计情况 采用带灭火器的组合式消火栓箱。消火栓箱箱体规格为1800X700。每个消火栓箱内均配置
DN65mm 的单出口消火栓一个、DN65X19mm 直流水枪一支、25mm 长 DN65mm 麻质衬胶水带，消防 按钮（消防报警）和指示灯各一只，消防卷盘一套，含 MF/ABC5磷酸铵盐干粉灭火器2具；包含 试验消火栓，含压力表一个。 三、开始施工的条件及施工准备工作
3. 施工所需电、气、水俱全，道路畅通，安装场地清理干净。 4. 施工前对班组进行技术交底。 5. 主要机具：电焊机、切割机、台钻、电锤、打磨机、套丝机等准备齐全。 四、施工工艺 1. 消火栓安装，首先要以栓阀位置和标高定出消火栓支管甩口位置，经核定消火栓栓口（注 意不是栓阀中心）距地面高度为1.1m，然后稳固消火栓箱。箱体找正稳固后再把栓阀安装好， 栓口应朝外。栓阀侧装在箱内时应安装在箱门开启的一侧，箱门开启应灵活。 2. 消火栓箱固定 明装箱体：明装在砖墙上的消火栓箱，在墙上预埋 M8*100镀锌螺栓4套，凿孔处用 C20混凝 土填实。 暗装箱体：暗装在砖墙、混凝土墙上的消火栓箱，箱体与墙体之间使用木楔填塞，找平找 正，待箱体稳固后，再用 M5水泥砂浆填实抹平。不允许用钢钎、锤子敲击的方法将箱体硬塞入 预留孔内，而应将其平稳地放入。 3. 消火栓箱体内的配件安装，应在交工前进行。L25m 麻质衬胶水带折好放在挂架上，ф 19mm 直流水枪竖放在箱体内侧，水枪和软管盘卷在卷盘上。设有消防按钮，应注意与电气专业
六、安全、文明、环保施工措施 1. 进入现场作业人员必须戴安全帽，2m 以上作业必须系安全带并应穿防滑鞋。 2. 施工现场严禁吸烟。 3. 消火栓箱运送过程中注意保护，避免箱体变形。 4. 清理施工作业面时，应将垃圾装袋清运，严禁将垃圾杂物任意抛撒。施工现场垃圾要集

表C2-1编号05-11-C2-002工程名称三亚海棠湾国际购物中心（一期）交底日期2013年2月24日施工单位分项工程名称管网及系统组件安装交底提要消火栓系统管道安装3.6.1通水调试前消防设备包括水泵、结合器、节流装置等应安装完，其中水泵做完单机调试工作。

3.6.2系统通水达到工作压力，选系统最不利点消火栓做试验，通过水泵结合器及消防水泵加压，消防栓喷放压力均应满足设计要求。

4 质量标准主控项目4.1.1室内消火栓系统安装完成后应取屋顶层(或水箱间内)试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。

检验方法:实地试射检查。

一般项目4.1.2安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。

检验方法:观察检查。

4.1.3箱式消火栓的安装应符合下列规定:1栓口应朝外，并不应安装在门轴侧。

2栓口中心距地面为1.1m，允许偏差±20mm。

3阀门中心距箱侧面为140mm，距箱后内表面为100mm，允许偏差±5mm。

4消火栓箱体安装的垂直度允许偏差为3mm。

检验方法:观察和尺量检查。

5、成品保护消火栓箱配件安装前，施工现场应达到保护条件。

系统通水后，应采取保护措施，防止碰动跑水，损坏装修成品。

6、应注意的质量问题6.1消火栓箱门关闭不严：由于安装未找正或箱门强度不够变形造成。

6.2消火栓阀门关闭不严：由于管道未冲洗干净，阀座有杂物造成。

7 质量记录7.1材质证明、产品合格证、主要系统组件检测报告。

（注：可编辑下载，若有不当之处，请指正，谢谢!）。

4.干管上法兰阀门安装时，紧固法兰前应检查法兰端面是否干净，法兰垫片采用3～5mm的石棉橡胶垫片。沟槽连接时，检查卡箍环绕并压定垫圈，卡箍内缘入管道端部的环形槽内。紧固螺栓的规格应符合规定，紧固时应先紧最不利点，然后依次对称紧固。
(五)立管安装：
1.每层三通甩口处与装修地面距离不得大于800mm。立管安装必须垂直、不得弯曲，立管每密不得大于2毫米。立管安装前用小线上下拉直用型钢把卡架固定好后在进行管道安装。立管底部的支吊架要牢固，防止立管下坠。
交底内容：
(2)室内横管卡架安装时应每两个吊卡安装一个固定卡（固定卡的做法为40X4角钢或槽钢加工成工字型或门字型卡架用两个膨胀螺栓固定在墙体或梁上用U型管卡把管子定在工字卡上。）吊卡距甩口间距不得小于300mm。末端及水平拐弯处必须使用防晃卡架固定。
(七)消火栓箱安装：
1.安装前参照设计图纸及规范要求在墙体上放好线，在安装处弹好水平线及消火栓标高线，参照图集及要求弹好栓口与箱体底标高线。消火栓阀口中心距完整地面标高为1100mm,偏差不大于±2mm。消火栓箱体安装必须垂直水平，箱体外边缘不得超出墙体饰平面。箱体垂直度不得大于3mm。
系统管道安装完毕后进行试验，管道注水前逐个检查所有系统管道甩口
是否做好临时封堵。注水处应设于低点进水最高点排气。试压泵应设于一层试压。试验压力应按照设计要求及规范规定。消防系统一般情况下试验压力为1.6MPa，稳压10分钟后，压降不超过0.02MPa,逐个检查各接口无渗漏为合格。
(一十)管道防腐:
管道在强度试验完成后进行防腐工作，隐蔽管道应在隐蔽前做好防腐。镀
七、安全注意事项：
1.室内干立管安装前先将管井内及上层杂物清理干净，孔洞封堵严密后再进行施工,进入施工现场必须戴好安全帽，高空作业必须系好安全带。使用人字铁梯高空作业时拉绳要绑扎牢实，人字铁梯四脚要用木板垫平稳以防滑倒伤人。

编号
05-11-C2-002
表C2-1
工程名称
三亚海棠湾国际购物中心（一期）
交底日期
2013年2月24日
施工单位
分项工程名称
管网及系统组件安
装
交底提要
消火栓系统管道安装
安装准备T干管安装T箱体及支管安装T箱体配件安装T通水调试
3.2安装准备：
3.2.1认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与
有电控按钮时，应注意与电器专业配合施工。
3.6通水调试：
技术交底记录
编号
05-11-C2-002
表C2-1
工程名称
三亚海棠湾国际购物中心（一期）
交底日期
2013年2月24日
施工单位
分项工程名称
管网及系统组件安
装
交底提要
消火栓系统管道安装
361通水调试前消防设备包括水泵、结合器、节流装置等应安装完，其中水泵做完单机调试
5、成品保护
消火栓箱配件安装前，施工现场应达到保护条件。系统通水后，应采取保护措施，防止碰动跑 水，损坏装修成品。
6、应注意的质量问题
6.1消火栓箱门关闭不严：由于安装未找正或箱门强度不够变形造成。
6.2消火栓阀门关闭不严：由于管道未冲洗干净，阀座有杂物造成。
7质量记录
7.1材质证明、产品合格证、主要系统组件检测报告。
3.3.3当管径D心100时采用沟槽连接；管径DNC80时采用丝扣连接。
3.3.4不同管径的管道连接，连接时应采用大小头，不得采用补芯。
3.3.5管道配件不得安装在支吊架位置上。
3.3.6管道穿墙处不得有接口；并应加设穿墙套管。套管管径比管道大2号。管道穿过伸缩缝

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

编号05-C2-008表C2-1工程名称交底日期2016年8月21日施工单位分项工程名称室内消火栓安装交底提要室内消火栓安装交底内容：附图1薄型单栓带消防软管卷盘消火栓（SG20B65Z-J,尺寸200*700*1000）1)暗装、半暗装箱体：暗装在砖墙、混凝土墙上的消火栓箱，箱体与墙体之间使用木楔填塞，找平找正，待箱体稳固后，再用M5水泥砂浆填实抹平。

不允许用钢钎、锤子敲击的方法将箱体硬塞入预留孔内，而应将其平稳地放入。

（见附图2）审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

编号05-C2-008表C2-1工程名称交底日期2016年8月21日施工单位分项工程名称室内消火栓安装交底提要室内消火栓安装交底内容：附图2 暗装、半暗装消火栓箱砖墙、混凝土墙上安装固定图2)明装箱体：明装在砖墙上的消火栓箱，在墙上预埋M8*100镀锌螺栓4套，凿孔处用C20 混凝土填实；明装在混凝土墙、柱上的消火栓箱，采用4套M8*100膨胀螺栓固定；（见附图3）审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

编号05-C2-008表C2-1工程名称交底日期2016年8月21日施工单位分项工程名称室内消火栓安装交底提要室内消火栓安装交底内容：附图3 明装消火栓箱砖墙、混凝土墙上安装固定图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

一、工程名称：____________________二、施工单位：____________________三、分项工程名称：消火栓系统安装四、交底日期：____________________五、交底内容：1. 施工准备（1）施工前，施工单位应组织施工人员进行安全技术交底，确保施工人员掌握消火栓系统的安装、操作及维护保养等知识。

（2）施工前，应熟悉施工图纸，明确消火栓系统的设计要求、技术参数及安装位置。

（3）施工前，应检查施工材料、设备是否齐全，符合设计要求，并确保其质量。

2. 作业条件（1）施工区域应保持整洁，无障碍物，确保施工人员安全通行。

（2）施工过程中，应确保消防通道畅通，不得占用、堵塞。

（3）施工过程中，应遵守施工现场安全管理规定，严格执行操作规程。

3. 施工方法（1）按照设计图纸要求，进行消火栓系统的安装、调试和验收。

（2）消火栓管道的安装应遵循以下步骤：1）根据设计图纸，确定消火栓管道的走向、高度和间距。

2）按照要求，安装管道支架、管道及配件。

3）连接管道，确保接口牢固，无渗漏。

4）安装消火栓，确保其位置、高度和方向符合设计要求。

5）进行管道试压，确保系统无泄漏。

（3）消火栓箱的安装应遵循以下步骤：1）根据设计图纸，确定消火栓箱的位置、高度和方向。

2）安装消火栓箱，确保其牢固、平稳。

3）连接消火栓箱与管道，确保接口牢固，无渗漏。

4）安装消火栓，确保其位置、高度和方向符合设计要求。

4. 质量要求（1）消火栓系统安装应满足设计要求，确保系统安全、可靠。

（2）管道连接应牢固，无渗漏。

（3）消火栓箱安装应牢固、平稳，位置、高度和方向符合设计要求。

（4）系统试压应合格，确保系统无泄漏。

5. 成品保护（1）施工过程中，应采取措施保护已安装的消火栓系统，防止损坏。

（2）施工结束后，应对消火栓系统进行检查，确保无损坏。

六、安全注意事项1. 施工过程中，应遵守施工现场安全管理规定，严格执行操作规程。

室内消火栓系统安装一、施工准备1、消火栓管道采用内外热镀锌钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不冷等现象。

其中高区13层及以下部位的管道采用内外热镀锌无缝钢管，阀门为涡轮蝶阀公称压力为 2.5MPa。

管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。

2、消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。

金属箱体无锈蚀，划伤，箱门开启灵活。

箱体方正，箱内配件齐全。

栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。

本工程消火栓箱为750mm*210mm*1800mm，带灭火器和消防卷盘。

3、工具：套丝机，电动管刀，沟槽机，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。

二、作业条件现场已清理干净,墙面已刮白完成，；管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。

三、工艺流程安装准备→干管安装→立管安装→消火栓及支管安装→管道试压→管道冲洗→消火栓配件安装→系统通水试调四、施工要点1、管道≥100沟槽连接，＜100丝扣连接，管道加工及安装过程中不允许刷油和污染管道。

本工程所有消火栓箱为明装，安装高度为950mm，栓口中心距地1.1米。

2、沟槽连接安装要点：a、阀口螺纹连接应采用专用过渡件，与给水栓连接也应采用专用过渡件，沟槽式连接采用专用橡胶密封圈。

b、沟槽式管接头应符合国家现行的有关产品标准；沟槽式管接头的工作压力应与管道工作压力相匹配。

c、应用专用滚槽机压槽，压槽时管段应保持水平，钢管与滚槽机止面呈90°。

压槽时应持续渐进，槽深应符合下表的规定，并应用标准量规测量槽的全周深度。

如沟槽过浅，应调整压槽机后再行加工。

沟槽过深，则应作废品处理。

沟槽标准深度d、安装程序：检查橡胶密封圈是否匹配，涂润滑剂，并将其套在一根管段的末端；将对接的另一根管段套上，将胶圈移至连接段中央；将卡箍套在胶圈外，并将边缘卡入沟槽中；将带变形块的螺栓插入螺栓孔，并将螺母旋紧。

消防设备、箱安装安全技术交底表
本技术交底表适用于消防设备、箱的安装施工过程，在施工现场向所有相关人员进行技术交底，以确保消防设备、箱安装过程中的安全。

以下是交底内容：
安装硬件
安装前，需对消防设备、箱的硬件进行严格检查，确保各项硬件完好无损，并符合相关标准和规定，否则不得安装。

箱体安装
箱体固定需采用扎固定钢筋，箱体表面需进行涂漆处理，并在固定过程中注意箱体竖直流动和水平晃动，并在固定完成后进行检查。

管道安装
管道运输过程中应严格遵守相关规定，安装前需考虑到布管、走向、斜向和弯头等不同场合对管道的接口进行对称限制，并要求管道与设备、箱连接处密封性良好，确保连接处不漏水、不漏气。

电气设备安装
安装电气设备时需遵循相关标准和规定，确保电气系统的可靠性和安全性，设备搭接接头需采用绝缘套管进行保护，并对连接处进行良好的疏通和绝缘处理。

消防系统试运行
完成设备、管道和电气设备的安装后，需进行整个系统的试运行，避免安装后出现故障。

如有异常情况应及时进行排查和处理，确保消防系统正常运行。

安全交底
在安装完成后，需要完成技术交底，向相关人员详细介绍消防设备、箱的使用方法和安全注意事项，提醒人员不得擅自修理、更
换或调整设备、箱和管道等硬件，如发现异常情况需要及时上报，确保消防设备、箱的正常运行和使用安全。

以上是安装消防设备、箱的安全技术交底内容，希望所有相关人员在施工过程中严格遵守。

如有任何问题，请及时联系相关人员进行咨询和处理。
