火力发电厂整体介绍资料

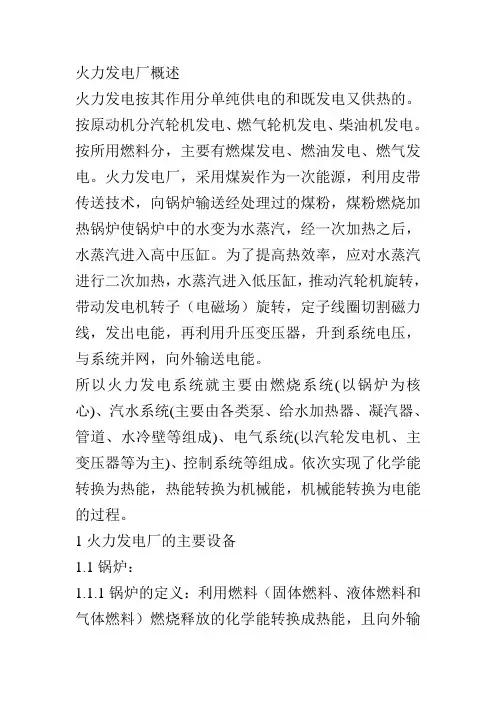

火力发电厂概述火力发电按其作用分单纯供电的和既发电又供热的。

按原动机分汽轮机发电、燃气轮机发电、柴油机发电。

按所用燃料分，主要有燃煤发电、燃油发电、燃气发电。

火力发电厂，采用煤炭作为一次能源，利用皮带传送技术，向锅炉输送经处理过的煤粉，煤粉燃烧加热锅炉使锅炉中的水变为水蒸汽，经一次加热之后，水蒸汽进入高中压缸。

为了提高热效率，应对水蒸汽进行二次加热，水蒸汽进入低压缸，推动汽轮机旋转，带动发电机转子（电磁场）旋转，定子线圈切割磁力线，发出电能，再利用升压变压器，升到系统电压，与系统并网，向外输送电能。

所以火力发电系统就主要由燃烧系统(以锅炉为核心)、汽水系统(主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成)、电气系统(以汽轮发电机、主变压器等为主)、控制系统等组成。

依次实现了化学能转换为热能，热能转换为机械能，机械能转换为电能的过程。

1火力发电厂的主要设备1.1锅炉：1.1.1锅炉的定义：利用燃料（固体燃料、液体燃料和气体燃料）燃烧释放的化学能转换成热能，且向外输出热水或蒸汽的换热设备。

1.1.2锅炉的组成：锅炉由“锅”和“炉”两大部分组成。

“锅”是指汽水流动系统，包括锅筒、集箱、水冷壁以及对流受热面等，是换热设备的吸热部分；“炉”是指燃料燃烧空间及烟风流动系统，包括炉膛、对流烟道以及烟囱等，是换热设备的放热部分。

1.1.3锅炉的分类：锅炉有多种分类方法，主要的分类方法有：1.1.3.1按用途分类：发电锅炉：是指用于火力发电的锅炉。

火力发电机组由蒸汽锅炉、汽轮机、发电机三大动力设备构成。

锅炉产生的高温、高压蒸汽经过汽轮机做功，使蒸汽的热能转换机械能，汽轮机带动发电机高速旋转发电，此时机械能转换成电能；工业锅炉：是指锅炉产生的高温热载体（蒸汽、高温水以及有机热载体）供工业生产过程中应用，如酿酒、造纸、纺织、木材、食品、化工等；生活锅炉：是指锅炉产生的热水、蒸汽供人们生活之用，如取暖、洗浴、消毒等。

火力发电厂设备及生产运行介绍1. 简介火力发电厂是利用燃烧燃料产生高温高压蒸汽驱动汽轮机发电的电力生产设施。

火力发电厂通常由多个设备组成，包括锅炉、汽轮机、发电机、冷却塔、输电系统等。

2. 主要设备介绍2.1 锅炉锅炉是火力发电厂最关键的设备之一，主要用于将燃料燃烧产生的热能转化为蒸汽。

蒸汽的压力和温度决定了最终发电机组的出力。

锅炉通常由燃烧器、炉膛、水冷壁、过热器等部件组成，其运行稳定性对整个发电厂的正常运行至关重要。

2.2 汽轮机汽轮机是火力发电厂中的动力机械，其作用是将由锅炉产生的高温高压蒸汽转化为旋转机械能。

汽轮机通常由高压缸、中压缸、低压缸等级联组成，通过蒸汽的膨胀驱动转子旋转，产生机械功。

汽轮机的转速和功率输出对整个发电系统的运行效率有着重要影响。

2.3 发电机发电机是将汽轮机输出的机械功转化为电能的设备，也是火力发电厂中的核心设备之一。

发电机通过感应电流产生磁场，利用磁场与转子的相对运动产生电流，最终将机械功转化为电能。

发电机的额定功率和电压决定了发电厂的发电能力和对外输电能力。

2.4 冷却塔冷却塔主要用于将汽轮机中的蒸汽冷却成水，保证循环使用。

在火力发电厂中，常见的冷却方法包括湖水冷却、江河冷却和湿冷却塔等。

冷却塔的设计和运行对于保证发电厂的热效率和环保要求至关重要。

2.5 输电系统输电系统是将火力发电厂产生的电能输送到用户端的一系列设备和装置。

这包括变电站、变压器、高压输电线路等。

输电系统的稳定性和安全性是保证电能传输质量和可靠性的关键。

3. 生产运行流程火力发电厂的生产运行流程通常包括以下几个主要步骤：1.燃料供给：火力发电厂使用各种不同的燃料，如煤炭、天然气、燃油等。

燃料供给系统将燃料输送到锅炉中进行燃烧。

2.锅炉燃烧：燃料在锅炉中经过燃烧反应，产生高温高压的燃烧气体，同时将水加热转化为蒸汽。

3.汽轮机发电：蒸汽由锅炉送入汽轮机，蒸汽的膨胀驱动汽轮机转动，产生机械功。

汽轮机通过轴将机械功传给发电机。

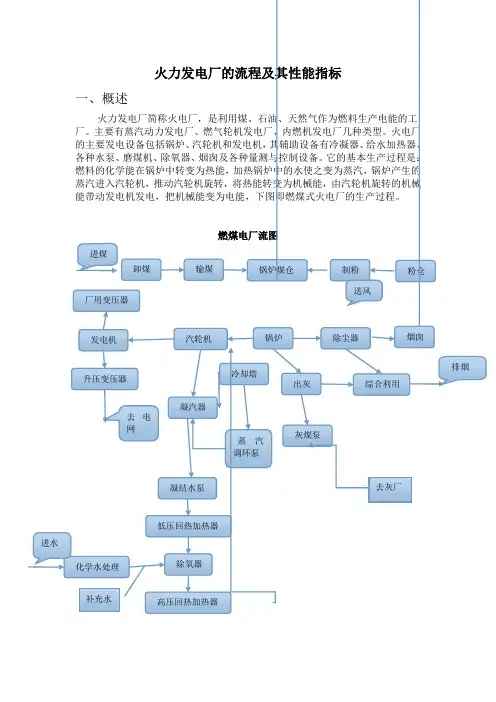

二、生产流程火电厂的种类虽很多，但从能量转换的观点分析，其生产过程却是基本相同的，概括地说是把燃料（煤）中含有的化学能转变为电能的过程。

整个生产过程可分为三个阶段：①燃料的化学能在锅炉中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；包括输煤、制粉、锅炉与燃烧、风烟系统、灰渣系统等环节。

燃烧系统由输煤、磨煤、燃烧、风烟、灰渣等环节组成，其流程如下图（l）运煤。

电厂的用煤量是很大的，一座装机容量4×3O万kW的现代火力发电厂，煤耗率按36Og／kw.h计，每天需用标准煤（每千克煤产生70O0卡热量）360（g）×120万（kw）×24（h）=10368t。

因为电厂燃煤多用劣质煤，且中、小汽轮发电机组的煤耗率在40O~5O0g／kw·h左右，所以用煤量会更大。

据统计，我国用于发电的煤约占总产量的1／4，主要靠铁路运输，约占铁路全部运输量的4O％。

为保证电厂安全生产，一般要求电厂贮备十天以上的用煤量。

（2）磨煤。

用火车或汽车、轮船等将煤运至电厂的储煤场后，经初步筛选处理，用输煤皮带送到锅炉间的原煤仓。

煤从原煤仓落入煤斗，由给煤机送入磨煤机磨成煤粉，并经空气预热器来的一次风烘干并带至粗粉分离器。

在煤粉分离器中将不合格的粗粉分离返回磨煤机再行磨制，合格的细煤粉被一次风带入旋风分离器，使煤粉与空气分离后进入煤粉仓。

（3）锅炉与燃烧。

煤粉由可调节的给粉机按锅炉需要送入一次风管，同时由旋风分离器送来的气体（含有约10％左右未能分离出的细煤粉），由排粉风机提高压头后作为一次风将进入一次风管的煤粉经喷燃器喷入炉膛内燃烧。

自输煤系统输煤皮带②锅炉产生的蒸汽进入汽轮机，推动汽轮机旋转，将热能转变为机械能，称为汽水系统；由锅炉, 汽轮机, 凝汽器, 除氧器, 加热器等构成主要包括:给水系统冷却水系统补水系统火电厂的汽水系统由锅炉、汽轮机、凝汽器、除氧器、加热器等设备及管道构成，包括凝给水系统、再热系统、回热系统、冷却水（循环水）系统和补水系统，如下图（1）给水系统。

火力发电厂概况----贺秋良贺秋良火电厂简介安全部韩冬青发电厂的类型和特点一、发电厂的分类火电厂、水电厂、核电厂、燃气轮机发电、风力、火电厂水电厂核电厂燃气轮机发电风力生物发电、潮汐发电等二、火力发电厂燃料：煤、石油、天然气燃料煤石油天然气燃煤电厂分为：凝汽式电厂（发电）热电厂（既发电又供热）火电厂的分类按照发电功率分：中小型电厂：25MW，50MW，100MW,125MW，135MW等；中小厂,等；大型电厂：200MW、300MW、600MW、1000MW等。

按锅炉容量分：按主蒸汽压力分：按主蒸汽压力分小型锅炉D＜220t/h 中压锅炉P=3.825MPa 中型锅炉D=220-410t/h 高压锅炉P=9.807MPa/高压锅炉大型锅炉D≥670t/h 超高压锅炉P=13.7MPa300MW D=1025t/h亚临界压力P=17.65MPa 600MW D=2000t/h超临界压力P=25.4MPa临界压力为：22.13MPa 相应的临界温度为：374.15℃按汽水流式火电厂的分类按汽水流动方式分：汽包炉（自然循环锅炉)—中小型锅炉直流炉（强制循环锅炉）－大型锅炉按燃烧方式分按燃烧方式分：煤粉炉链条炉循环流化床(CFB)可烧劣质煤循环流化床(CFB)按冷却方式：空冷、水冷电厂主要系统设备上煤系统汽轮机和发电机锅炉示意图火力发电厂动力部分一、电厂三大主机锅炉：化学能热能炉化学能汽轮机：热能机械能发电机：机械能电能二、辅机二辅水处理设备、输煤及制粉设备、灰渣设备、送引风机水处理设备输煤及制粉设备灰渣设备送引风机脱硫设备、各种泵、汽机辅机（如高、低压加热器）等燃煤电厂简介燃煤电厂主要是用磨煤机将煤磨成煤粉，通过给粉机与一次风混合后喷到锅炉的炉膛中燃烧过给粉机与次风混合后喷到锅炉的炉膛中燃烧，把汽包（位于锅炉顶）中的水加热成蒸汽，蒸汽经过进一步加热成过热蒸汽后，冲转汽轮机，汽经过进步加热成过热蒸汽后冲转汽轮机带动发电机发电，发出的电一部分电厂自己使用（厂用电）一部分送入电网（厂用电），一部分送入电网。

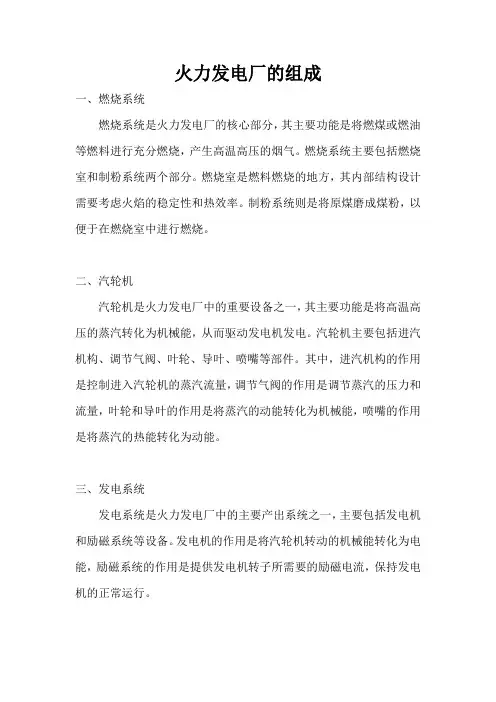

火力发电厂的组成
一、燃烧系统
燃烧系统是火力发电厂的核心部分，其主要功能是将燃煤或燃油等燃料进行充分燃烧，产生高温高压的烟气。

燃烧系统主要包括燃烧室和制粉系统两个部分。

燃烧室是燃料燃烧的地方，其内部结构设计需要考虑火焰的稳定性和热效率。

制粉系统则是将原煤磨成煤粉，以便于在燃烧室中进行燃烧。

二、汽轮机
汽轮机是火力发电厂中的重要设备之一，其主要功能是将高温高压的蒸汽转化为机械能，从而驱动发电机发电。

汽轮机主要包括进汽机构、调节气阀、叶轮、导叶、喷嘴等部件。

其中，进汽机构的作用是控制进入汽轮机的蒸汽流量，调节气阀的作用是调节蒸汽的压力和流量，叶轮和导叶的作用是将蒸汽的动能转化为机械能，喷嘴的作用是将蒸汽的热能转化为动能。

三、发电系统
发电系统是火力发电厂中的主要产出系统之一，主要包括发电机和励磁系统等设备。

发电机的作用是将汽轮机转动的机械能转化为电能，励磁系统的作用是提供发电机转子所需要的励磁电流，保持发电机的正常运行。

四、冷却系统
冷却系统是火力发电厂中的重要辅助系统之一，其主要功能是将发电机的热量带走，保持其正常运行。

冷却系统主要包括水冷和风冷两种方式，其中水冷方式又可以分为自然循环和强制循环两种形式。

五、控制系统
控制系统是火力发电厂中的重要组成部分之一，其主要功能是对整个发电厂的设备进行监测和控制，保证其正常运行。

控制系统主要包括自动化仪表和控制系统设备等，可以对设备的运行状态进行实时监测和记录，同时也可以对设备的运行参数进行调节和控制。

火力发电厂概述1. 引言火力发电厂是一种通过燃烧煤炭、石油、天然气等燃料产生能量的发电设施。

它们被广泛应用于许多国家，作为主要的电力来源。

本文将对火力发电厂的概述进行详细介绍。

2. 火力发电厂的工作原理火力发电厂通过将燃料燃烧产生的热能转化为电能。

其工作原理如下：1.燃料燃烧：火力发电厂使用煤炭、石油或天然气等燃料。

燃料在锅炉中燃烧产生高温烟气。

2.锅炉：烟气通过锅炉，将锅炉中的水加热转化为高温高压的蒸汽。

3.蒸汽涡轮机：高温高压的蒸汽进入蒸汽涡轮机中，使涡轮旋转。

4.发电机：涡轮的旋转驱动发电机转动，将机械能转化为电能。

5.冷却系统：在蒸汽通过涡轮后，通过冷凝器将蒸汽冷却为液态水，再次进入锅炉循环。

3. 火力发电厂的组成部分火力发电厂由以下几个主要组成部分构成：3.1 锅炉系统锅炉系统是火力发电厂的重要组成部分。

它包括了燃料供给系统、燃烧器、锅炉本体和辅助设备等。

锅炉系统的主要作用是将燃料燃烧产生的热能转移到锅炉内的水中，使水加热为蒸汽。

3.2 主蒸汽路径系统主蒸汽路径系统是将锅炉中的高温高压蒸汽输送到蒸汽涡轮机中的系统。

它包括主蒸汽管道、蒸汽阀门、过热器和再热器等。

3.3 涡轮发电机组涡轮发电机组由蒸汽涡轮机和发电机组成。

蒸汽涡轮机将蒸汽的能量转化为机械能，驱动发电机旋转产生电能。

3.4 冷却系统冷却系统的作用是将蒸汽经过涡轮后冷却为液态水，再次回到锅炉系统进行循环。

冷却系统通常包括冷凝器、循环水泵和冷却塔等设备。

4. 火力发电厂的优势与劣势4.1 优势•稳定可靠: 火力发电厂可以提供稳定可靠的电力供应，不受天气条件的限制。

•适应性强: 火力发电厂可以使用多种不同的燃料，适应能源市场的需求变化。

•灵活性: 火力发电厂可以快速启动和停机，适应电力需求的变化。

4.2 劣势•环境污染: 火力发电厂排放大量的温室气体和其他污染物，对环境造成负面影响。

•耗能较高: 火力发电厂需要大量的燃料来产生电力，这导致资源的消耗和能源的浪费。

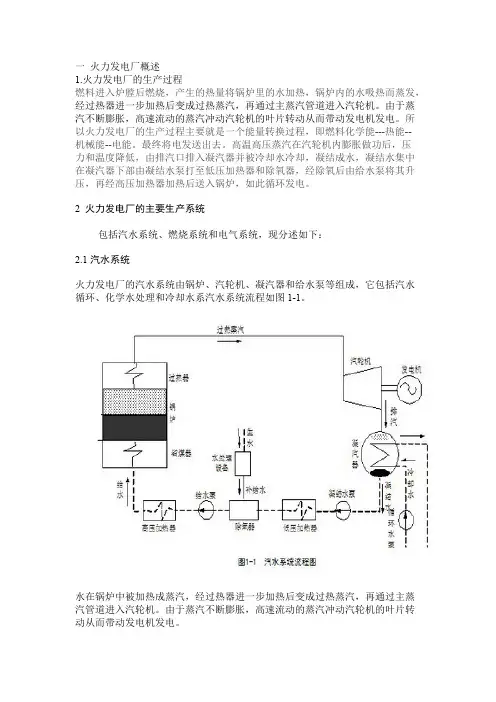

一火力发电厂概述1.火力发电厂的生产过程燃料进入炉膛后燃烧，产生的热量将锅炉里的水加热，锅炉内的水吸热而蒸发，经过热器进一步加热后变成过热蒸汽，再通过主蒸汽管道进入汽轮机。

由于蒸汽不断膨胀，高速流动的蒸汽冲动汽轮机的叶片转动从而带动发电机发电。

所以火力发电厂的生产过程主要就是一个能量转换过程，即燃料化学能---热能--机械能--电能。

最终将电发送出去。

高温高压蒸汽在汽轮机内膨胀做功后，压力和温度降低，由排汽口排入凝汽器并被冷却水冷却，凝结成水，凝结水集中在凝汽器下部由凝结水泵打至低压加热器和除氧器，经除氧后由给水泵将其升压，再经高压加热器加热后送入锅炉，如此循环发电。

2 火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统，现分述如下：2.1汽水系统火力发电厂的汽水系统由锅炉、汽轮机、凝汽器和给水泵等组成，它包括汽水循环、化学水处理和冷却水系汽水系统流程如图1-1。

水在锅炉中被加热成蒸汽，经过热器进一步加热后变成过热蒸汽，再通过主蒸汽管道进入汽轮机。

由于蒸汽不断膨胀，高速流动的蒸汽冲动汽轮机的叶片转动从而带动发电机发电。

为了进一步提高其热效率，一般都从汽轮机的某些中间级后抽出做过功的部分蒸汽，用以加热给水。

在现代大型机组中都采用这种给水回热循环。

此外在超高压机组中还采用再热循环，即把做过一段功的蒸汽从汽轮机的某一中间级全部抽出，送到锅炉的再热器中加热后再引入汽轮机的以后几级中继续膨胀做功。

在膨胀过程中蒸汽压力和温度不断降低，最后排入凝汽器并被冷却水冷却，凝结成水。

凝结水集中在凝汽器下部由凝结水泵打至低压加热器和除氧器，经加温和脱氧后由给水泵将其打入高压加热器加热，最后打入锅炉。

汽水系统中的蒸汽和凝结水，由于经过许多管道、阀门和设备，难免产生泄漏等各种汽水损失，因此必须不断向系统补充经过化学处理的补给水，这些补给水一般都补入除氧器或凝汽器中。

2.2燃烧系统燃烧系统由锅炉的输煤部分、燃烧部分和除灰部分组成。

火力发电厂火力发电厂是一种常见的发电设施，利用化石燃料燃烧产生高温高压的蒸汽，通过蒸汽推动汽轮机发电。

它是目前世界上最常用的发电方式之一，因其稳定、高效、成本相对较低而被广泛应用。

综述火力发电厂的基本工作原理是将化石燃料（如煤炭、天然气或石油）燃烧，产生高温高压的蒸汽。

这个过程一般分为以下几个步骤：1.燃料准备：燃料经过粉碎和干燥等处理，以提高燃烧效率。

2.燃烧：将准备好的燃料送入炉膛中燃烧，产生高温高压的燃烧气体。

3.蒸汽发生：燃烧气体经过锅炉加热水，使水转化为蒸汽。

4.汽轮机发电：产生的高温高压蒸汽进入汽轮机，推动叶轮旋转，由此产生机械能。

5.发电机转换：汽轮机输出的机械能经过发电机转换为电能。

6.输送输电：通过变压器将发电机产生的电能提高电压，并通过输电线路输送到各个用电地点。

优势和挑战优势：1.稳定性：火力发电厂可以24小时不间断地运行，提供稳定的电力供应。

2.高效性：相对于其他发电方式，火力发电厂可以实现较高的能量转换效率。

3.可调节性：火力发电厂可以根据需求随时调整发电量，以满足电力系统的需求。

挑战：1.环境影响：火力发电厂的主要排放物包括二氧化碳、氮氧化物、硫化物等，对大气和环境造成污染。

2.资源消耗：火力发电厂需要大量的化石燃料，对能源资源的消耗较大。

3.温室气体排放：火力发电厂是温室气体的主要排放源之一，对全球气候变化贡献较大。

可持续发展的措施为了解决火力发电厂所面临的环境和能源问题，许多国家开始采取可持续发展的措施，以减少其负面影响。

1.使用燃煤控制技术：通过使用先进的燃煤控制技术，减少燃烧过程中的污染物排放。

2.推广清洁能源：逐步减少对化石燃料的依赖，增加可再生能源（如太阳能、风能等）的使用比例。

3.加强能源利用效率：通过提高锅炉和汽轮机等设备的能源利用效率，降低能源消耗。

4.排放控制和治理：采取严格的排放标准，确保火力发电厂的排放不会给环境带来过度负荷。

5.研究和发展新技术：积极推动新技术的研发，例如碳捕集与储存技术，以减少二氧化碳的排放。
