铁路隧道构造及类型

关于隧道的认识
一、隧道类型
隧道可以根据其位置、功能和建筑方法等分为多种类型。

以下是一些常见的隧道类型：
1. 山岭隧道：穿越山岭的隧道，主要用于连接道路或铁路。

2. 水下隧道：穿越河流、湖泊或海峡的隧道，主要用于连接两岸的交通。

3. 城市隧道：穿越城市地下的隧道，主要用于地铁、公路或管道等。

4. 矿用隧道：用于开采矿物资源的隧道。

5. 军事隧道：用于军事目的的隧道，如地下指挥所、秘密通道等。

二、隧道结构
隧道的结构一般由主体结构和附属结构组成。

主体结构包括洞身和洞门，用于承受围岩和车辆等荷载；附属结构包括排水沟、通风口、照明设施等，用于保障隧道的正常运行。

三、隧道施工方法
隧道的施工方法根据其长度、地质条件和施工环境等因素而定。

以下是一些常见的隧道施工方法：
1. 钻爆法：通过钻孔、装药、爆破等方式开挖隧道。

2. 盾构法：通过盾构机在地下开挖、拼装管片形成隧道。

3. TBM法：通过全断面硬岩掘进机开挖隧道。

4. 顶管法：通过顶管机将管道顶入地下形成隧道。

5. 明挖法：在地面开挖、支护，形成基坑，然后在基坑内施工形成隧道。

四、隧道用途
隧道的用途广泛，以下是一些常见的用途：
1. 交通：用于道路、铁路、地铁等交通线路的穿越。

2. 给排水：用于污水、雨水、给水等管道的穿越。

3. 电力：用于电缆、光缆等线路的铺设。

4. 通讯：用于通讯线路的铺设。

5. 军事：用于军事目的，如秘密通道、地下指挥所等。

6. 矿业：用于矿物资源的开采运输。

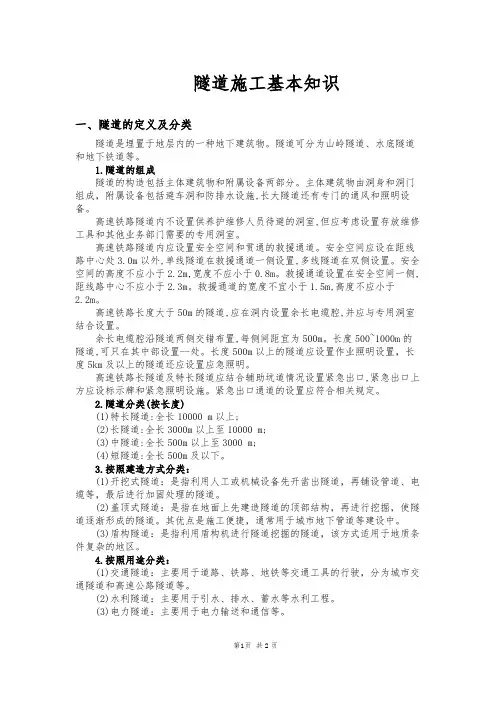

隧道施工基本知识一、隧道的定义及分类隧道是埋置于地层内的一种地下建筑物。

隧道可分为山岭隧道、水底隧道和地下铁道等。

1.隧道的组成隧道的构造包括主体建筑物和附属设备两部分。

主体建筑物由洞身和洞门组成，附属设备包括避车洞和防排水设施,长大隧道还有专门的通风和照明设备。

高速铁路隧道内不设置供养护维修人员待避的洞室,但应考虑设置存放维修工具和其他业务部门需要的专用洞室。

高速铁路隧道内应设置安全空间和贯通的救援通道。

安全空间应设在距线路中心处3.0m以外,单线隧道在救援通道一侧设置,多线隧道在双侧设置。

安全空间的高度不应小于2.2m,宽度不应小于0.8m。

救援通道设置在安全空间一侧,距线路中心不应小于2.3m。

救援通道的宽度不宜小于1.5m,高度不应小于2.2m。

高速铁路长度大于50m的隧道,应在洞内设置余长电缆腔,并应与专用洞室结合设置。

余长电缆腔沿隧道两侧交错布置,每侧间距宜为500m。

长度500~1000m的隧道,可只在其中部设置--处。

长度500m以上的隧道应设置作业照明设置，长度5km及以上的隧道还应设置应急照明。

高速铁路长隧道及特长隧道应结合辅助坑道情况设置紧急出口,紧急出口上方应设标示牌和紧急照明设施。

紧急出口通道的设置应符合相关规定。

2.隧道分类(按长度)(1)特长隧道:全长10000 m以上;(2)长隧道:全长3000m以上至10000 m;(3)中隧道:全长500m以上至3000 m;(4)短隧道:全长500m及以下。

3.按照建造方式分类：(1)开挖式隧道：是指利用人工或机械设备先开凿出隧道，再铺设管道、电缆等，最后进行加固处理的隧道。

(2)盖顶式隧道：是指在地面上先建造隧道的顶部结构，再进行挖掘，使隧道逐渐形成的隧道。

其优点是施工便捷，通常用于城市地下管道等建设中。

(3)盾构隧道：是指利用盾构机进行隧道挖掘的隧道，该方式适用于地质条件复杂的地区。

4.按照用途分类：(1)交通隧道：主要用于道路、铁路、地铁等交通工具的行驶，分为城市交通隧道和高速公路隧道等。

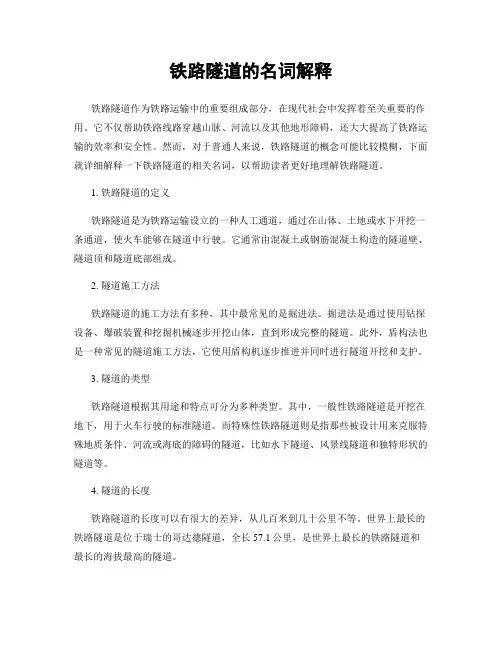

铁路隧道的名词解释铁路隧道作为铁路运输中的重要组成部分，在现代社会中发挥着至关重要的作用。

它不仅帮助铁路线路穿越山脉、河流以及其他地形障碍，还大大提高了铁路运输的效率和安全性。

然而，对于普通人来说，铁路隧道的概念可能比较模糊，下面就详细解释一下铁路隧道的相关名词，以帮助读者更好地理解铁路隧道。

1. 铁路隧道的定义铁路隧道是为铁路运输设立的一种人工通道，通过在山体、土地或水下开挖一条通道，使火车能够在隧道中行驶。

它通常由混凝土或钢筋混凝土构造的隧道壁、隧道顶和隧道底部组成。

2. 隧道施工方法铁路隧道的施工方法有多种，其中最常见的是掘进法。

掘进法是通过使用钻探设备、爆破装置和挖掘机械逐步开挖山体，直到形成完整的隧道。

此外，盾构法也是一种常见的隧道施工方法，它使用盾构机逐步推进并同时进行隧道开挖和支护。

3. 隧道的类型铁路隧道根据其用途和特点可分为多种类型。

其中，一般性铁路隧道是开挖在地下，用于火车行驶的标准隧道。

而特殊性铁路隧道则是指那些被设计用来克服特殊地质条件、河流或海底的障碍的隧道，比如水下隧道、风景线隧道和独特形状的隧道等。

4. 隧道的长度铁路隧道的长度可以有很大的差异，从几百米到几十公里不等。

世界上最长的铁路隧道是位于瑞士的哥达德隧道，全长57.1公里，是世界上最长的铁路隧道和最长的海拔最高的隧道。

5. 隧道的通风系统由于铁路隧道通常处于封闭环境中，车辆排放的废气、烟雾以及挤压空气等问题可能会对乘客和隧道运营造成威胁。

因此，铁路隧道通常配备有通风系统，以确保隧道内的空气流通，并排除有害气体。

这些通风系统通常由风机和排风口组成。

6. 隧道的安全措施为了确保乘客和铁路安全，铁路隧道都采取了一系列的安全措施。

这些措施包括监控摄像机的安装、火灾报警系统、应急疏散通道的设置以及定期的维护和检查等。

此外，为防止不慎进入隧道的人员，隧道通常设有门禁系统和安全警示标志。

以上是对铁路隧道的名词解释，了解这些概念可以帮助我们更好地理解和欣赏铁路隧道在现代交通中的重要性。

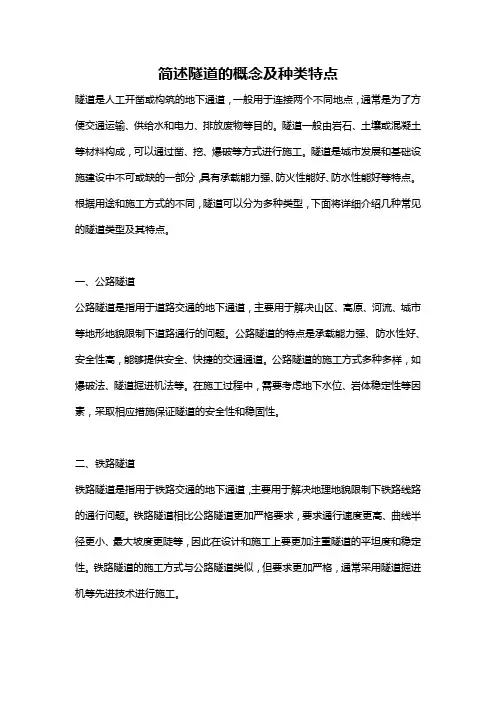

简述隧道的概念及种类特点隧道是人工开凿或构筑的地下通道，一般用于连接两个不同地点，通常是为了方便交通运输、供给水和电力、排放废物等目的。

隧道一般由岩石、土壤或混凝土等材料构成，可以通过凿、挖、爆破等方式进行施工。

隧道是城市发展和基础设施建设中不可或缺的一部分，具有承载能力强、防火性能好、防水性能好等特点。

根据用途和施工方式的不同，隧道可以分为多种类型，下面将详细介绍几种常见的隧道类型及其特点。

一、公路隧道公路隧道是指用于道路交通的地下通道，主要用于解决山区、高原、河流、城市等地形地貌限制下道路通行的问题。

公路隧道的特点是承载能力强、防水性好、安全性高，能够提供安全、快捷的交通通道。

公路隧道的施工方式多种多样，如爆破法、隧道掘进机法等。

在施工过程中，需要考虑地下水位、岩体稳定性等因素，采取相应措施保证隧道的安全性和稳固性。

二、铁路隧道铁路隧道是指用于铁路交通的地下通道，主要用于解决地理地貌限制下铁路线路的通行问题。

铁路隧道相比公路隧道更加严格要求，要求通行速度更高、曲线半径更小、最大坡度更陡等，因此在设计和施工上要更加注重隧道的平坦度和稳定性。

铁路隧道的施工方式与公路隧道类似，但要求更加严格，通常采用隧道掘进机等先进技术进行施工。

三、城市地铁隧道城市地铁隧道是一种用于城市轨道交通的地下通道，通常是在城市地下或地下水平上建造，以解决城市交通拥堵问题。

城市地铁隧道的特点是路线复杂、通行速度高、频繁的发车间隔等。

由于城市地下空间有限，因此城市地铁隧道的设计和施工要考虑到地上建筑、地下管线等因素，采取相应措施保证施工的顺利进行。

城市地铁隧道施工一般采用盾构法或开挖法等方法，施工周期相对较长。

四、水利隧道水利隧道主要用于供给水源和排放废物等用途。

水利隧道通常是通过山区或过河等地形地貌，将水源输送到需用水地区，或将废水排放到指定位置，用于保障生产活动和生活用水等需求。

水利隧道的特点是流量大、管道水压高、抗水压能力强。

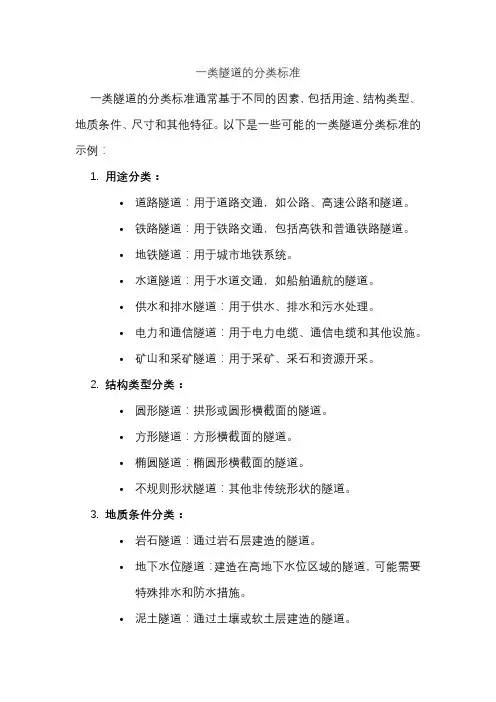

一类隧道的分类标准
一类隧道的分类标准通常基于不同的因素，包括用途、结构类型、地质条件、尺寸和其他特征。

以下是一些可能的一类隧道分类标准的示例：
1.用途分类：
•道路隧道：用于道路交通，如公路、高速公路和隧道。

•铁路隧道：用于铁路交通，包括高铁和普通铁路隧道。

•地铁隧道：用于城市地铁系统。

•水道隧道：用于水道交通，如船舶通航的隧道。

•供水和排水隧道：用于供水、排水和污水处理。

•电力和通信隧道：用于电力电缆、通信电缆和其他设施。

•矿山和采矿隧道：用于采矿、采石和资源开采。

2.结构类型分类：
•圆形隧道：拱形或圆形横截面的隧道。

•方形隧道：方形横截面的隧道。

•椭圆隧道：椭圆形横截面的隧道。

•不规则形状隧道：其他非传统形状的隧道。

3.地质条件分类：
•岩石隧道：通过岩石层建造的隧道。

•地下水位隧道：建造在高地下水位区域的隧道，可能需要特殊排水和防水措施。

•泥土隧道：通过土壤或软土层建造的隧道。

•沙质隧道：通过沙质地层建造的隧道。

4.尺寸分类：
•大型隧道：具有较大的横截面和长度，通常用于长距离交通隧道。

•小型隧道：横截面较小，用途可能包括供水、排水或其他小型用途。

这些是一些常见的一类隧道分类标准，但实际上，隧道可以根据具体的项目和需求进行更详细的分类。

不同国家和地区可能会采用不同的分类系统，具体的分类标准也可能随时间而变化。

在进行隧道设计和建设时，必须考虑地质条件、结构类型、用途和其他因素，以确保隧道的安全性和有效性。
